Instalare şi configurare
AVERTISMENT:
Înainte de executarea următoarei proceduri, citiţi
instrucţiunile de siguranţă livrate cu sistemul.
Despachetarea sistemului
Scoateţi sistemul din ambalaj şi identificaţi fiecare element.

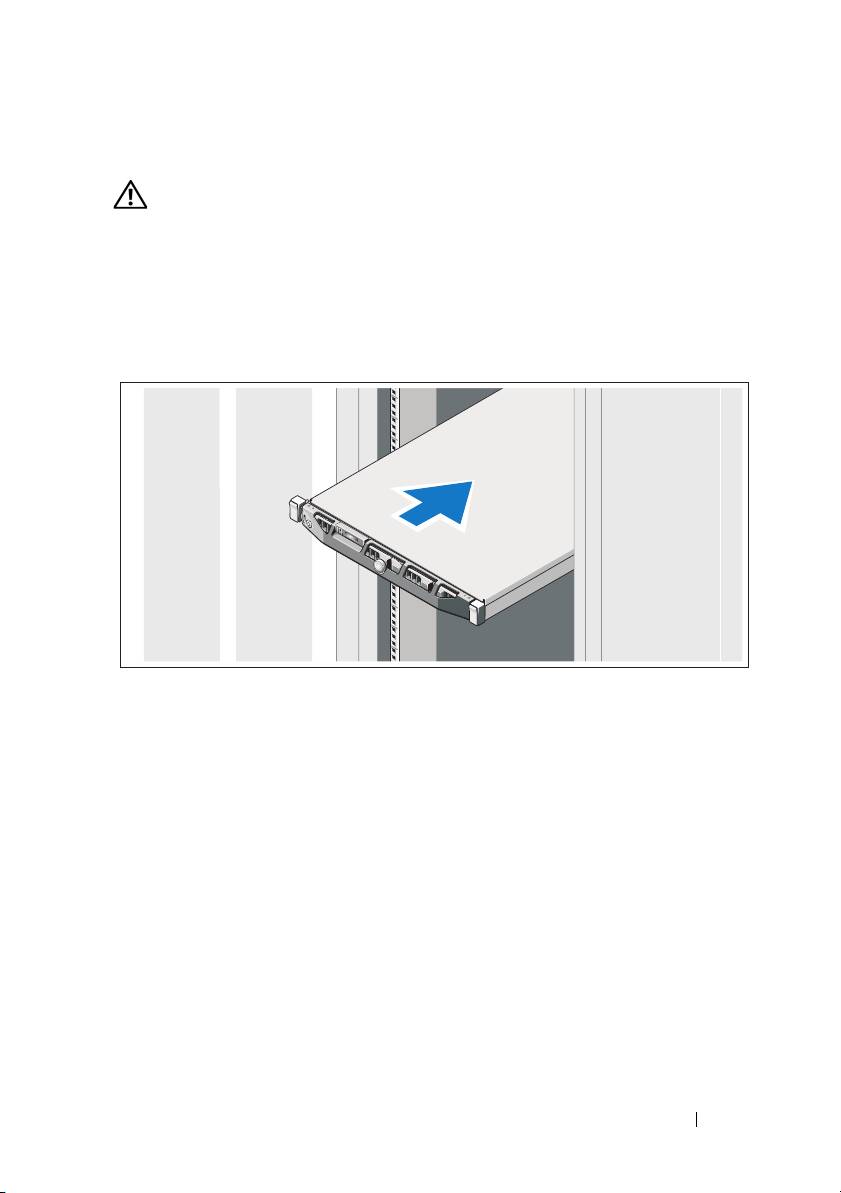

Instalarea şinelor şi a sistemului într-un rack
Asamblaţi şinele şi instalaţi sistemul în rack respectând instrucţiunile de siguranţă şi
instrucţiunile de instalare în rack incluse cu sistemul dvs.
Noţiuni introductive despre sistemul dvs
69

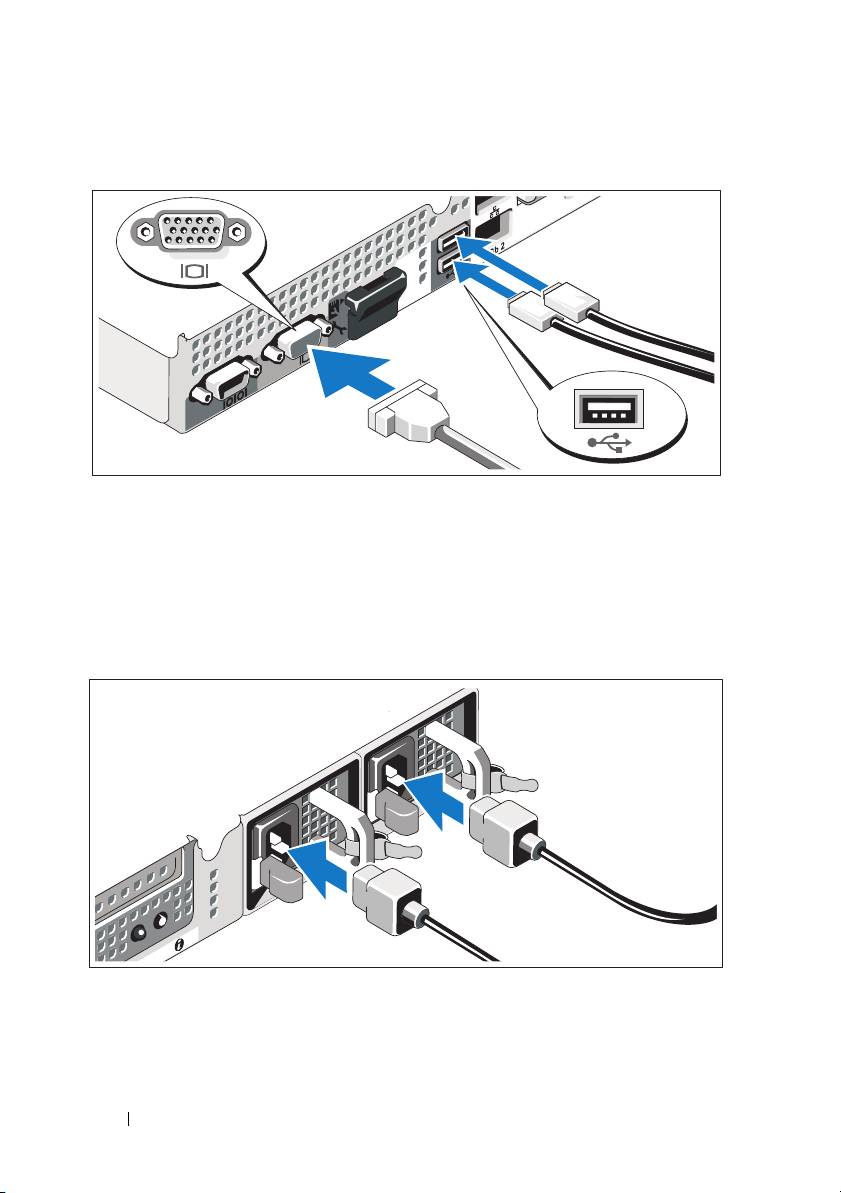

Opţional – Conectarea tastaturii, mouse-ului şi a monitorului
Conectaţi tastatura, mouse-ul şi monitorul (opţional).
Conectorii din spatele sistemului dvs. au pictograme care arată cablul ce trebuie introdus
în fiecare conector. Aveţi grijă să strângeţi şuruburile (dacă există) de pe conectorul de la
cablul monitorului.
Conectarea cablurilor de alimentare
Conectaţi cablurile de alimentare la sistem şi, dacă folosiţi un monitor, conectaţi cablul
de alimentare a monitorului la acesta.
70
Noţiuni introductive despre sistemul dvs
Fixarea cablurilor de alimentare

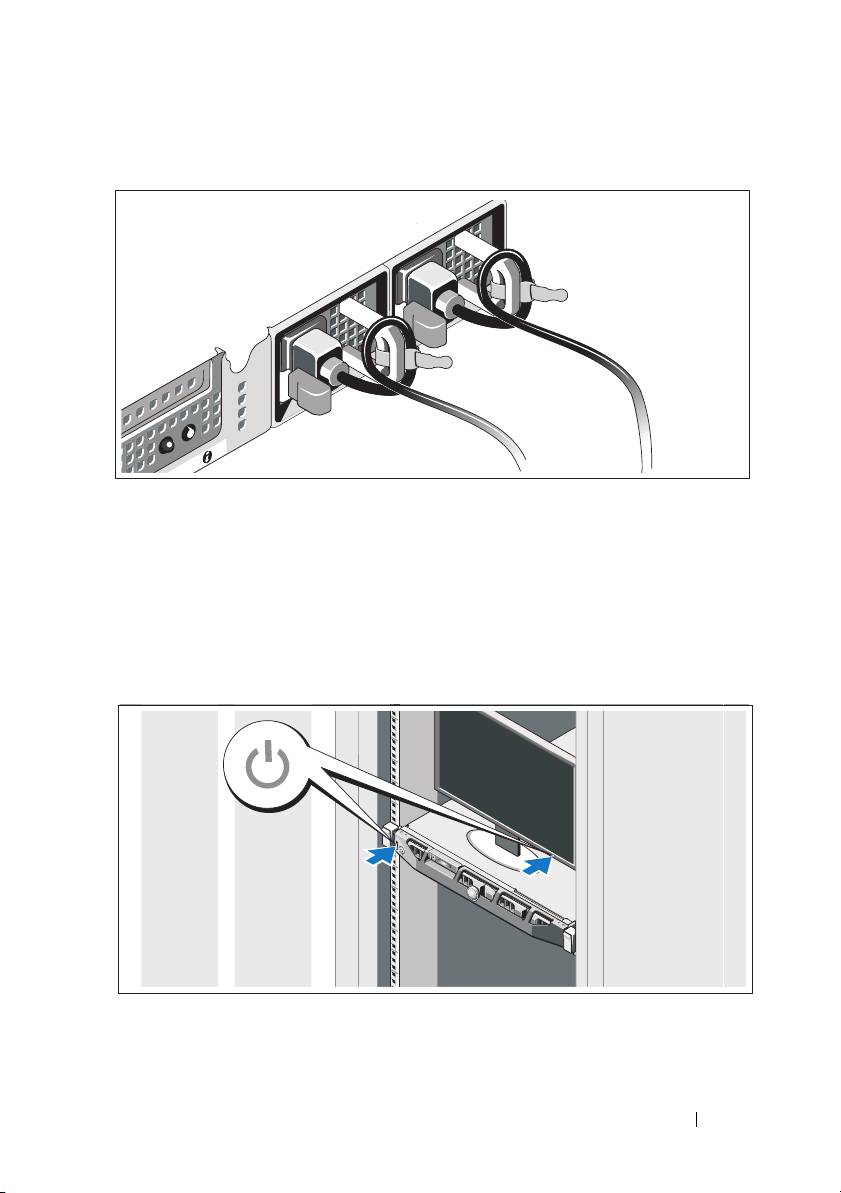

Îndoiţi cablul de alimentare a sistemului într-o buclă, precum este prezentat în ilustraţie,
şi fixaţi cablul la suport cu ajutorul cureluşei incluse.
Conectaţi celălalt capăt al cablului de alimentare într-o priză electrică cu împământare
sau într-o sursă de alimentare separată, precum o sursă de alimentare neîntreruptibilă
(UPS) sau o unitate de distribuţie a energiei (PDU).
Pornirea sistemului
Apăsaţi butoanele de alimentare ale sistemului şi monitorului. Ledurile de alimentare
trebuie să se aprindă.
Noţiuni introductive despre sistemul dvs
71
Instalarea cadrului opţional
Instalaţi cadrul (opţional).
Alte informaţii de care aveţi nevoie
AVERTISMENT:
Consultaţi informaţiile de siguranţă şi reglementare livrate
împreună cu sistemul dumneavoastră. Informaţiile despre garanţie pot fi
incluse în acest document sau pot fi prezentate ca document separat.
•
Documentaţia despre rack inclusă cu acesta prezintă modul în care puteţi
instala sistemul dvs. într-un rack.
•
Manualul utilizatorului
-
hardware
cuprinde informaţii despre caracteristicile
sistemului şi cum se depanează acesta, precum şi cum se montează sau se
înlocuiesc componentele lui. Acest document este disponibil online la
support.dell.com/manuals
.
•
Orice suport media livrat împreună cu sistemul dvs. şi care furnizează
documentaţie şi instrumente de configurare şi administrare a sistemului dvs.,
inclusiv cele referitoare la sistemul de operare, administrarea sistemului,
actualizări şi componente de sistem pe care le-aţi achiziţionat cu sistemul
dvs.
NOTĂ:
Verificaţi întotdeauna dacă există actualizări la
support.dell.com/manuals
şi citiţi mai întâi actualizările deoarece adeseori
acestea anulează informaţiile din alte documente.
72
Noţiuni introductive despre sistemul dvs
Obţinerea de asistenţă tehnică
Dacă nu înţelegeţi o procedură din acest ghid sau dacă sistemul nu funcţionează conform
aşteptărilor dvs., consultaţi
Manualul utilizatorului
-
hardware
. Dell asigură cursuri
complete de instruire şi certificare hardware.Vizitaţi
dell.com/training
pentru mai multe
informaţii. Este posibil ca acest serviciu să nu fie furnizat în toate locaţiile.
Informaţii NOM (numai pentru Mexic)
Următoarele informaţii sunt înscrise pe dispozitivul prezentat în acest document,
conform reglementărilor Standardului Oficial Mexican (NOM):
Importator:
Număr model: E07S
Tensiune de alimentare: 100 V - 240 V c.a.
Frecvenţă:50/60 Hz
Curent absorbit: 7 A - 3,5 A
Specificaţii tehnice
Procesor
Tip procesor Procesor Intel Xeon seria 56xx
Magistrală extensie
Tip magistrală PCI Express, generaţia 2
Sloturi de extensie Unul cu poziţii de înălţime completă şi redusă,
16 link-uri
Memorie
Arhitectură DIMM-uri de 1066 MHz sau 1333 MHz DDR3
cu cod de corectare a erorilor (ECC - Error
Correcting Code) înregistrat sau fără buffer.
Slot-uri pentru module de memorie Opt sloturi pe 240 pini
Noţiuni introductive despre sistemul dvs
73
Memorie
(continuare)
Capacităţi modul de memorie 1 GB, 2 GB, 4 GB sau 8 GB
Memorie RAM minimă 1 GB (un procesor) sau
2GB(două procesoare)
Memorie RAM maximă 32 GB (un procesor) sau
64 GB (două procesoare)
Unităţi
Unităţi de hard disk Maximum patru unităţi interne de hard disk
SAS sau SATA de 3,5 ţoli, cu schimbare în
timpul funcţionării
Unitate floppy Unitate externă opţională USB de 1,44 MB
Unitate optică O unitate internă extraplată SATA DVD-ROM
sau DVD+/-RW
NOTĂ:
Unităţile DVD sunt destinate numai
stocării datelor.
Unitate DVD-ROM externă opţională, pe USB
Conectori
Spate
NIC
Doi conectori RJ-45 (pentru NIC-uri de 1 GB
integrate)
Serial
Un conector cu 9 pini, DTE, compatibil cu
16550
USB
Doi conectori cu 4 pini compatibili cu USB 2.0
Placă video
Conector video VGA 15 pini
Faţă
Placă video
Conector video VGA 15 pini
USB
Doi conectori cu 4 pini compatibili cu USB 2.0
Intern
USB
Doi conectori cu 4 pini compatibili cu USB 2.0
74
Noţiuni introductive despre sistemul dvs
Placă video
Tip placă video Matrox G200, integrată în Winbond
WPCM450
Memorie video 8 MB
Alimentare
Sursă de alimentare c.a. (per sursă de alimentare)
Putere
500 W
Tensiune
100-240 V c.a., 50/60 Hz, 7-3,5 A
Disiparea căldurii
Maxim 1706 BTU/oră
Curent maxim absorbit la anclanşare
În condiţii tipice ale reţelei şi pe tot domeniul
de operare ambiant al sistemului, curentul
absorbit la anclanşare poate atinge 25 A per
sursa de alimentare pentru cel mult 10 ms.
Baterii
Baterie sistem
Baterie rotundă cu litiu CR 2032, de 3,0 V
Date fizice
Înălţime 4,3 cm (1,69 ţoli)
Lăţime 43,4 cm (17,09 ţoli)
Adâncime 62,7 cm (24,69 ţoli)
Greutate (configuraţie maximă) 15,9 kg (35,02 lb)
Specificaţii de mediu
NOTĂ:
Pentru mai multe informaţii despre măsurătorile de mediu pentru configuraţii
specifice ale sistemului, consultaţi
dell.com/environmental_datasheets
.
Temperatură
În stare de funcţionare
10 °C - 35 °C (50 °F - 95 °F) cu o variaţie
maximă a temperaturii de
10 °C per oră
NOTĂ:
Pentru altitudini de peste
2950 picioare, temperatura de funcţionare
maximă scade cu 1 °F/550 picioare.
Noţiuni introductive despre sistemul dvs
75
Specificaţii de mediu
(continuare)
Depozitare
-40 °C - 65 °C (40 °F - 149 °F) cu o
variaţie maximă a temperaturii de
20 °C per oră
Umiditate relativă
În stare de funcţionare
20% - 80% (fără condens), cu o variaţie
maximă a umidităţii de 10% pe oră
Depozitare
între 5% şi 95 % (fără condens)
Vibraţie maximă
În stare de funcţionare
0,26 Gef la 5 până la 500 Hz timp de
15 min
Depozitare
1,54 Gef la 10 până la 250 Hz timp de
15 min
Şoc maxim
În stare de funcţionare
Un impuls şoc pe axa z pozitivă (un puls
pe fiecare latură a sistemului) de 31 G timp
de 2,6 ms în orientarea operaţională
Depozitare
Şase impulsuri şoc consecutive pe axele x,
y şi z pozitive şi negative (un impuls pe
fiecare latură a sistemului), cu valoarea de
71 G timp de maxim 2 ms
Altitudine
În stare de funcţionare
între –16 m şi 3048 m (între –50 şi
10.000 picioare)
NOTĂ:
Pentru altitudini de peste
2950 picioare, temperatura de funcţionare
maximă scade cu 1 °F/550 picioare.
Depozitare
între –16 m şi 10.600 m (între –50 şi
35.000 picioare)
Nivel contaminant în suspensie
Clasa
G1 aşa cum este definită de
ISA-S71.04-1985
76
