Instalación de la tarjeta de audio
®
ASUS
Xonar D2
1.1 Requisitos de instalación
Para garantizar la instalación correcta de la tarjeta de audio Xonar D2, su PC debe
cumplir los siguientes requisitos:
• PC compatible con IBM con una ranura compatible con PCI 2.1 (o superior)
para la tarjeta de audio
®
®
• Microsoft
Windows
Vista/XP (32 y 64 bits)/MCE2005
®
®
• Procesador Intel
Pentium
4 a 1,4 GHz o AMD K7 1400, o un procesador más
rápido
• Memoria de sistema DRAM de, al menos, 256 MB
• Espacio en disco duro de, al menos, 60 MB para el paquete de instalación del
controlador; 200 MB como mínimo de espacio disponible para el programa
Ableton Live y 320 MB como mínimo para el paquete Cakewalk
• Unidad de CD-ROM (o DVD-ROM) para instalar el software
• Auriculares de alta calidad, altavoces analógicos alimentados o altavoces
Antes de la instalación, compruebe que el paquete de la tarjeta de audio ASUS Xonar
D2 contiene los siguientes artículos:
• Tarjeta de audio ASUS Xonar D2
• CD de soporte ASUS Xonar D2
U8466.indb 42 6/28/13 4:08:50 PM
Español
ASUS Xonar D2 - Guía de instalación
43
1.2 Instalación de la tarjeta
Para instalar la tarjeta de audio ASUS Xonar:
1. Toque el panel posterior o lateral metálico del equipo para descargar la
electricidad estática.
2. APAGUE el equipo, el monitor y todos los dispositivos periféricos conectados
al primero.
3. Desenchufe el cable de alimentación del equipo y de la toma de corriente
eléctrica.
4. Retire la tapa del chasis.
5. Localice una ranura PCI vacía en la placa base.
6. Alinee la tarjeta Xonar e insértela en la ranura PCI hasta que quede
asentada en su lugar. Asegúrese de que los contactos alargados están
correctamente asentados en la ranura.
7. Asegure el tornillo del soporte que sujeta la tarjeta de audio Xonar D2 en
tornillo del soporte.
8. Vuelva a colocar la tapa del chasis.
9. Conecte de nuevo todos los cables.
10. Enchufe el cable de alimentación al equipo y a una toma de corriente
eléctrica o regleta.
11. ENCIENDA el equipo.
1
2
U8466.indb 43 6/28/13 4:08:51 PM
Español
44
ASUS Xonar D2 - Guía de instalación
1.3 Instalación del controlador
Después de instalar la tarjeta de audio Xonar D2 en el equipo, es necesario
instalar el controlador del dispositivo que habilita a dicha tarjeta para trabajar con
el sistema operativo Windows.
La versión y contenido del CD del controlador están sujetos a cambio sin previo
aviso.
Si ya ha instalado la tarjeta de audio ASUS Xonar D2, puede aparecer la ventana
Asistente para hardware nuevo encontrado antes de la instalación del controlador
1.3.1 Instalación del controlador de la tarjeta de audio
Para instalar el controlador del dispositivo:
1. En la ventana Asistente para hardware nuevo encontrado, haga clic en
Cancelar.
2. Inserte el CD de soporte ASUS Xonar D2 en la unidad óptica.
Si la función de ejecución automática está habilitada, aparecerá
automáticamente la pantalla del controlador de la tarjeta ASUS Xonar. Siga
con el paso 5.
Si la función de ejecución automática no está habilitada en el equipo,
continúe con el paso 3.
3. Haga clic en Mi PC en el escritorio y, a continuación, doble clic en el icono de
la unidad óptica.
4. Haga doble clic en el icono setup.exe ubicado en la unidad óptica.
5. Siga las instrucciones que aparezcan en la pantalla para completar la
instalación. Lea el “CONTRATO DE LICENCIA PARA EL USUARIO FINAL”
que aparecerá durante el proceso de instalación, asegúrese de que lo
comprende y acéptelo antes de continuar.
Si lo desea, puede reiniciar el sistema en otro momento.
U8466.indb 44 6/28/13 4:08:53 PM
Español
ASUS Xonar D2 - Guía de instalación
45

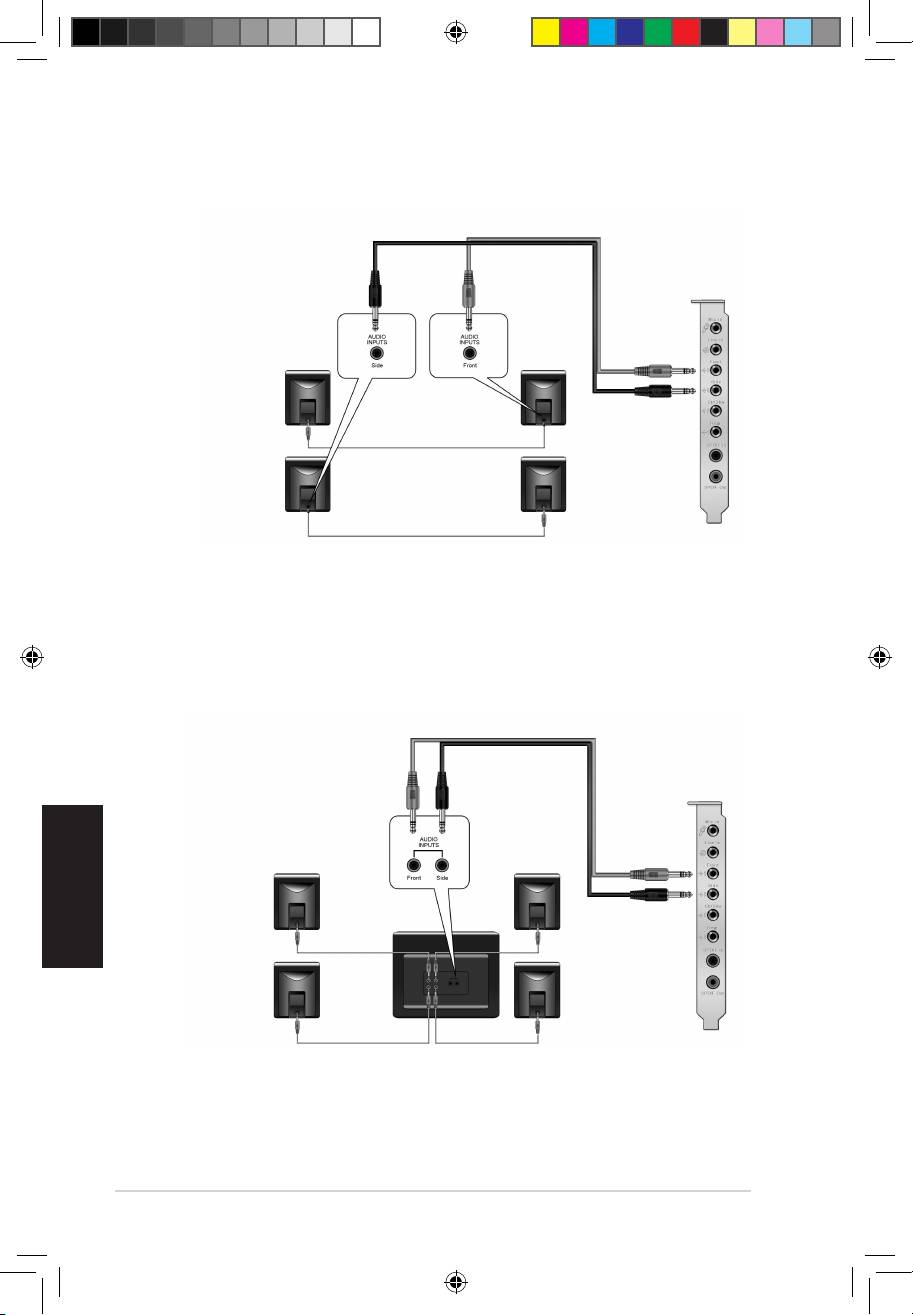

1.4 Conexión de los altavoces
Para altavoces analógicos
2 altavoces
2.1 altavoces
U8466.indb 45 6/28/13 4:08:56 PM
Español
46
ASUS Xonar D2 - Guía de instalación
4 altavoces
4.1 altavoces
U8466.indb 46 6/28/13 4:08:57 PM
Español
ASUS Xonar D2 - Guía de instalación
47

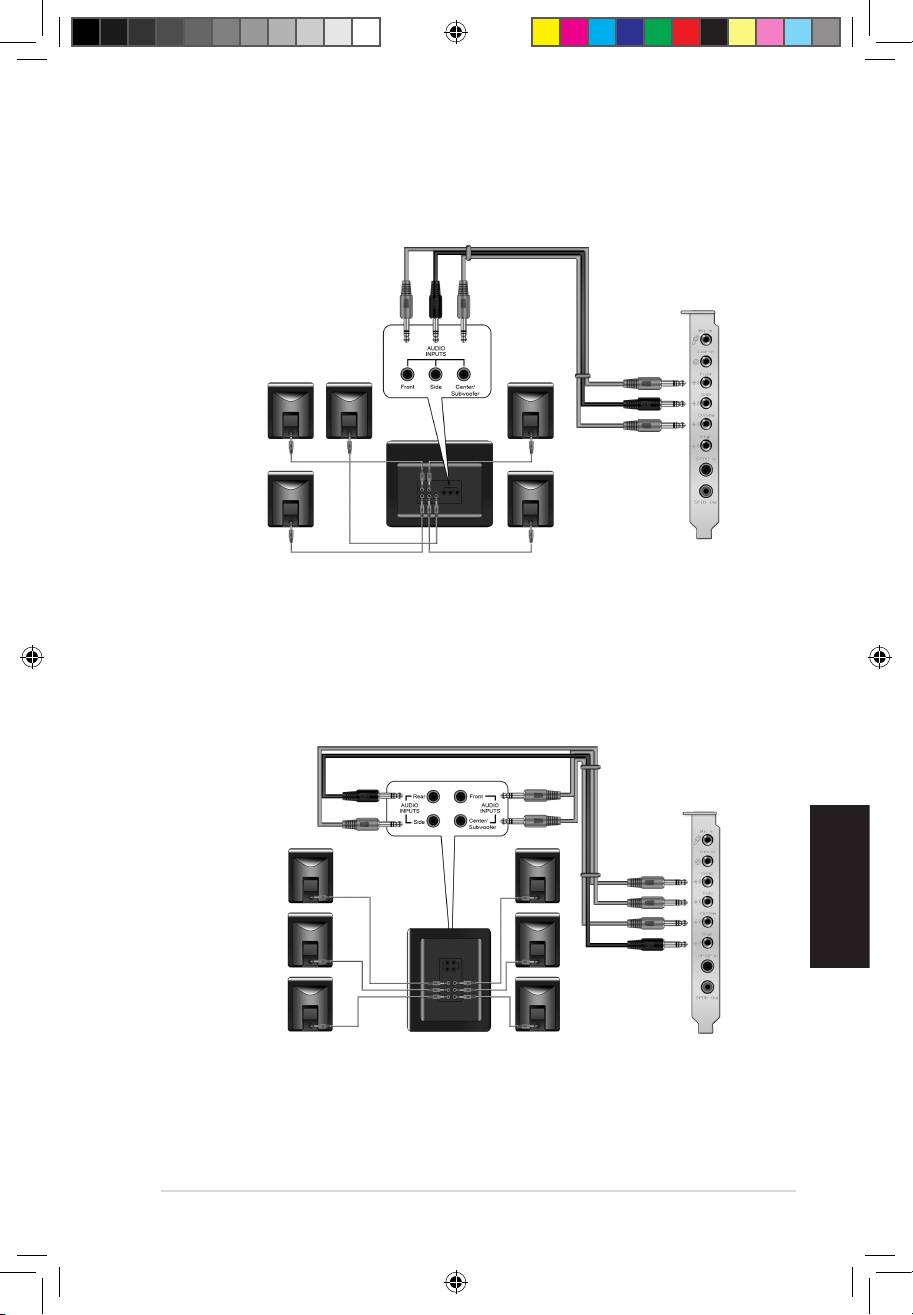

5.1 altavoces
6.1 altavoces
U8466.indb 47 6/28/13 4:08:59 PM
Español
48
ASUS Xonar D2 - Guía de instalación
7.1 altavoces
Para altavoces digitales
Salida SPDIF
Enchufe el adaptador TOSLINK óptico en el conector combinado Salida S/PDIF. A
continuación, conecte el puerto de entrada S/PDIF del reproductor MD/CD/DVD al
adaptador óptico con el cable óptico TOSLINK
También puede usar un cable coaxial para una conexión S/PDIF. Simplemente
enchufe el conector macho RCA coaxial en el conector combinado Salida
U8466.indb 48 6/28/13 4:09:05 PM
Español
ASUS Xonar D2 - Guía de instalación
49
Entrada SPDIF
Enchufe el adaptador TOSLINK óptico en el conector combinado Entrada S/PDIF.
A continuación, conecte el puerto de salida S/PDIF del reproductor MD/CD/DVD al
adaptador óptico con el cable óptico TOSLINK
También puede usar un cable coaxial para una conexión digital S/PDIF.
Simplemente enchufe el conector macho RCA coaxial en el conector
combinado Entrada S/PDIF y el otro extremo en la salida S/PDIF coaxial del
reproductor.

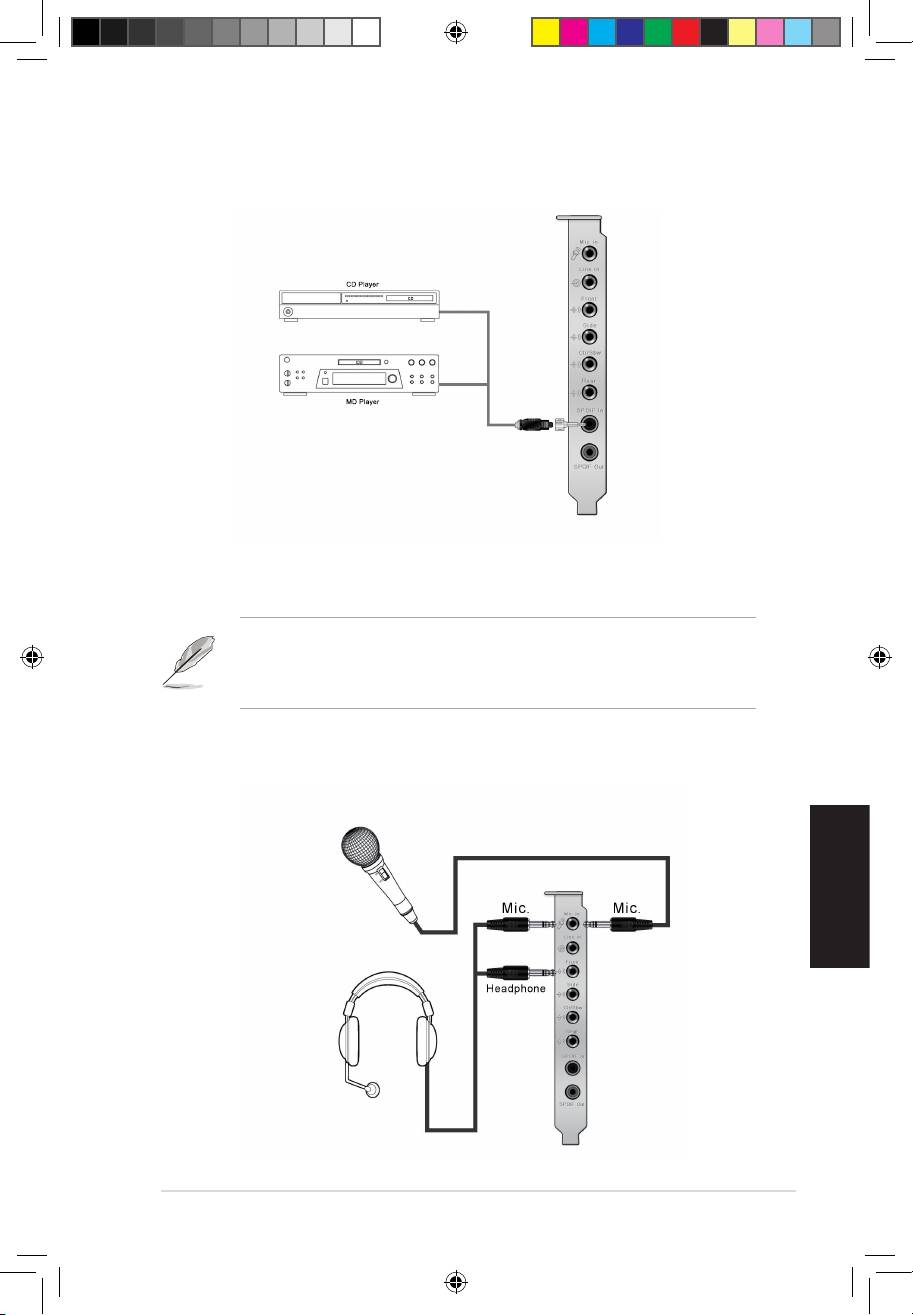

Conexión de los auriculares y el micrófono
U8466.indb 49 6/28/13 4:09:58 PM
Conexión de las fuentes de audio a la Entrada de
línea
Español
50
ASUS Xonar D2 - Guía de instalación
