Instalação da placa de áudio Xonar
®
D2 da ASUS
1.1 Requisitos para a instalação
Para garantir uma correcta instalação da placa de áudio Xonar D2, o seu computador
deve satisfazer os seguintes requisitos:
• PC IBM compatível com uma ranhura PCI 2.1 (ou acima) compatível com a
placa de áudio
®
®
• Microsoft
Windows
Vista/XP (32/64 bits)/MCE2005
®
®
• CPU Intel
Pentium
4 de 1,4 GHz ou AMD K7 1400 ou acima
• > 256 MB de memória DRAM
• > 60 MB de espaço disponível no disco rígido para instalação do controlador;
>200 MB de espaço disponível para o Ableton Live e >320 MB para o
Cakewalk
• Unidade de CD-ROM (ou de DVD-ROM) para instalação do software
• Auscultadores de alta qualidade, altifalantes analógicos ou digitais com
de áudio Xonar D2 da ASUS:
• Placa de áudio Xonar D2 da ASUS
• CD de suporte da placa de áudio Xonar D2 da ASUS
U8466.indb 52 6/28/13 4:10:03 PM
Português
Guia de instalação da placa de áudio Xonar D2 da ASUS
53
1.2 Instalação da placa
Para instalar a placa de áudio Xonar da ASUS:
1. Toque na parte metálica traseira ou no painel lateral do computador para
evitar a electricidade estática.
2. Desligue o computador, o monitor e todos os outros periféricos ligados ao
computador.
3. Desligue o cabo de alimentação do computador do próprio computador e da
tomada eléctrica.
4. Remova a tampa do computador.
5. Na placa principal, procure uma ranhura PCI disponível.
o orifício do parafuso do suporte da placa.
8. Reponha a tampa do computador.
9. Volte a ligar todos os cabos.
10. Ligue o cabo de alimentação ao computador e à tomada ou extensão
eléctrica.
11. Ligue o computador.
1
2
U8466.indb 53 6/28/13 4:10:04 PM
Português
54
Guia de instalação da placa de áudio Xonar D2 da ASUS
1.3 Instalação do controlador
Após a instalação da placa de áudio Xonar D2 no computador, tem de instalar
o controlador que permite à placa Xonar D2 funcionar no sistema operativo
Windows.
A versão e o conteúdo do CD do controlador estão sujeitos a alterações sem
aviso prévio.
Caso tenha já instalado a placa de áudio Xonar D2 da ASUS, a janela Assistente
de novo hardware encontrado pode aparecer antes da ou durante a instalação do
1.3.1 Instalação do controlador da placa de áudio
Para instalar o controlador da placa:

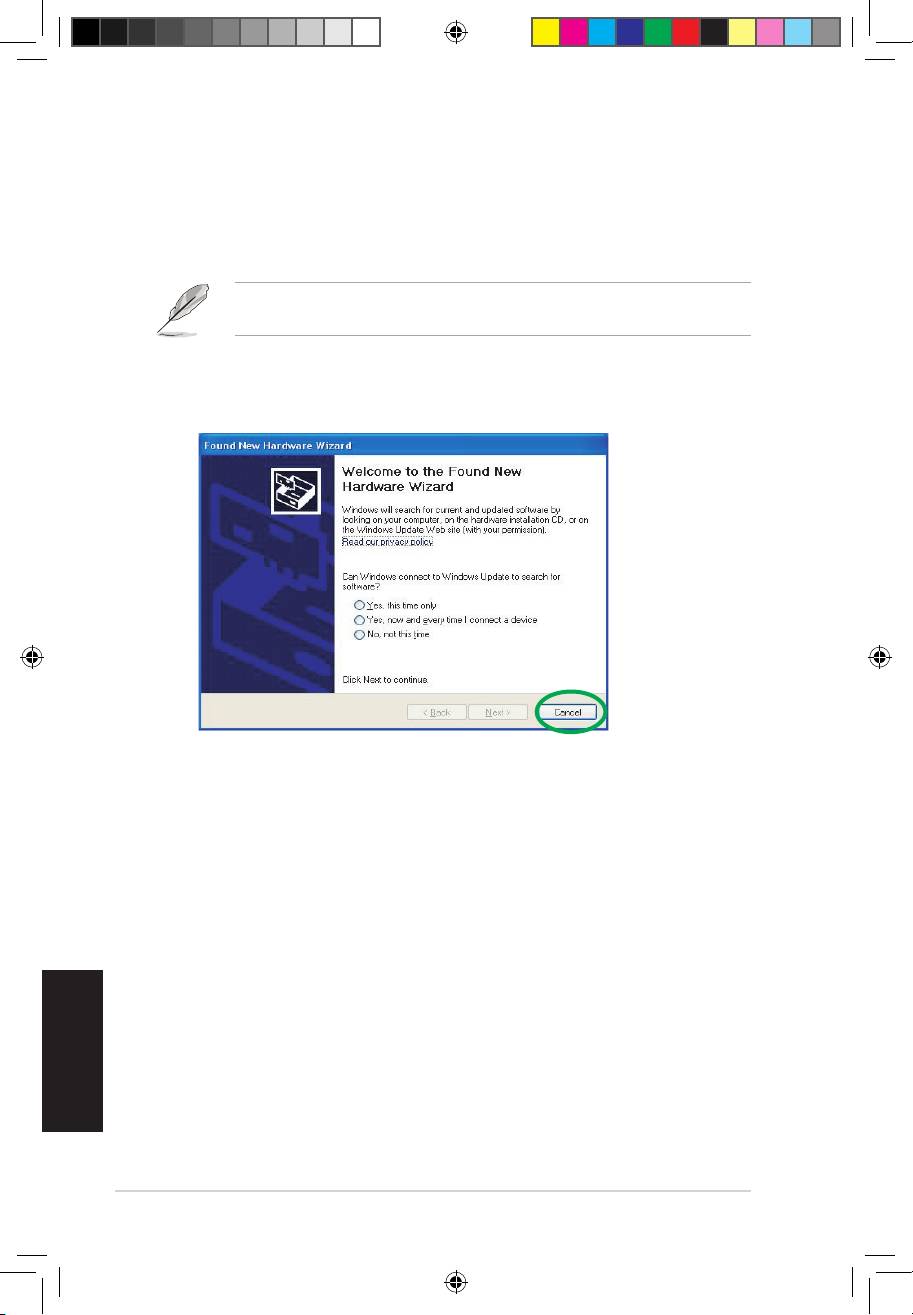

1. Clique em Cancelar na janela Assistente de novo hardware encontrado.
2. Introduza o CD de suporte da placa Xonar D2 da ASUS na unidade óptica.
Se o modo de execução automática estiver activado, o ecrã Controlador da
placa Xonar da ASUS é apresentado automaticamente. Passe para a etapa
5. Se o modo de execução automática não estiver activado no computador,
execute o procedimento descrito na etapa 3.
3. Clique sobre o ícone O meu computador existente no ambiente de trabalho
e faça um duplo clique sobre o ícone da unidade óptica.
setup.exe na unidade óptica.
5. Siga as instruções no ecrã para concluir a instalação. Leia o documento
“ACORDO DE LICENÇA DO UTILIZADOR FINAL”
compreende e aceita antes de prosseguir com a instalação.
computador.
Pode optar por reiniciar o computador mais tarde se assim o desejar.
U8466.indb 54 6/28/13 4:10:06 PM
Português
Guia de instalação da placa de áudio Xonar D2 da ASUS
55
1.4 Ligação dos altifalantes
Altifalantes analógicos
Altifalantes de canal 2
Altifalantes de canal 2.1
U8466.indb 55 6/28/13 4:10:08 PM
Português
56
Guia de instalação da placa de áudio Xonar D2 da ASUS
Altifalantes de canal 4
Altifalantes de canal 4.1
U8466.indb 56 6/28/13 4:10:10 PM
Português
Guia de instalação da placa de áudio Xonar D2 da ASUS
57
Altifalantes de canal 5.1
Altifalantes de canal 6.1
U8466.indb 57 6/28/13 4:10:12 PM
Português
58
Guia de instalação da placa de áudio Xonar D2 da ASUS
Altifalantes de canal 7.1
Altifalantes digitais
Saída SPDIF
Ligue o adaptador óptico TOSLINK ao conector combinado de saída S/PDIF.
Depois faça a ligação entre a porta de entrada S/PDIF do leitor de MDs/CDs/DVDs
e o adaptador óptico utilizando o cabo óptico TOSLINK
Pode também utilizar um cabo coaxial para fazer a ligação S/PDIF. Basta ligar
o conector RCA coaxial macho ao conector combinado de saída S/PDIF e ligar
U8466.indb 58 6/28/13 4:10:16 PM
Português
Guia de instalação da placa de áudio Xonar D2 da ASUS
59
Entrada SPDIF
Ligue o adaptador óptico TOSLINK ao conector combinado de entrada S/PDIF.
Depois faça a ligação entre a porta de saída S/PDIF do leitor de MDs/CDs/DVDs e
o adaptador óptico utilizando o cabo óptico TOSLINK
Pode também utilizar um cabo coaxial para fazer a ligação S/PDIF digital. Basta
ligar o conector RCA coaxial macho ao conector combinado de entrada S/PDIF
e ligar a outra extremidade à saída S/PDIF coaxial existente no leitor.
Ligação dos auscultadores / do microfone
U8466.indb 59 6/28/13 4:10:21 PM
Ligação das origens de entrada de áudio
Português
60
Guia de instalação da placa de áudio Xonar D2 da ASUS
