Asus M2N68 PLUS: 1.7 Systemspeicher

3.

Platzieren Sie das andere Ende der Befestigungsklammer (nahe des Hebels) mit dem

Befestigungsmodul. Ein Klickgeräusch ertönt, wenn die Befestigungsklammer korrekt

einrastet.

Stellen Sie sicher, dass die Kühlkörper-Lüfter-Einheit genau auf den

Befestigungsmechanismus aufgesetzt ist, sonst lässt sich die Befestigungsklammer nicht

einrasten.

4.

Drücken Sie den Hebel der Befestigungsklammer nach unten, um den Kühlkörper und

Lüfter auf dem Modul zu installieren.

5.

Wenn die Lüfter-Kühlkörper-Gruppe eingebaut ist, verbinden sie das CPU-Lüfterkabel

mit dem mit CPU_FAN beschrifteten Anschluss auf dem Motherboard.

Vergessen Sie nicht das Lüfterkabel anzuschließen! Es können Hardware-

Überwachungsfehler auftreten, wen das Lüfterkabel nicht angeschlossen ist.

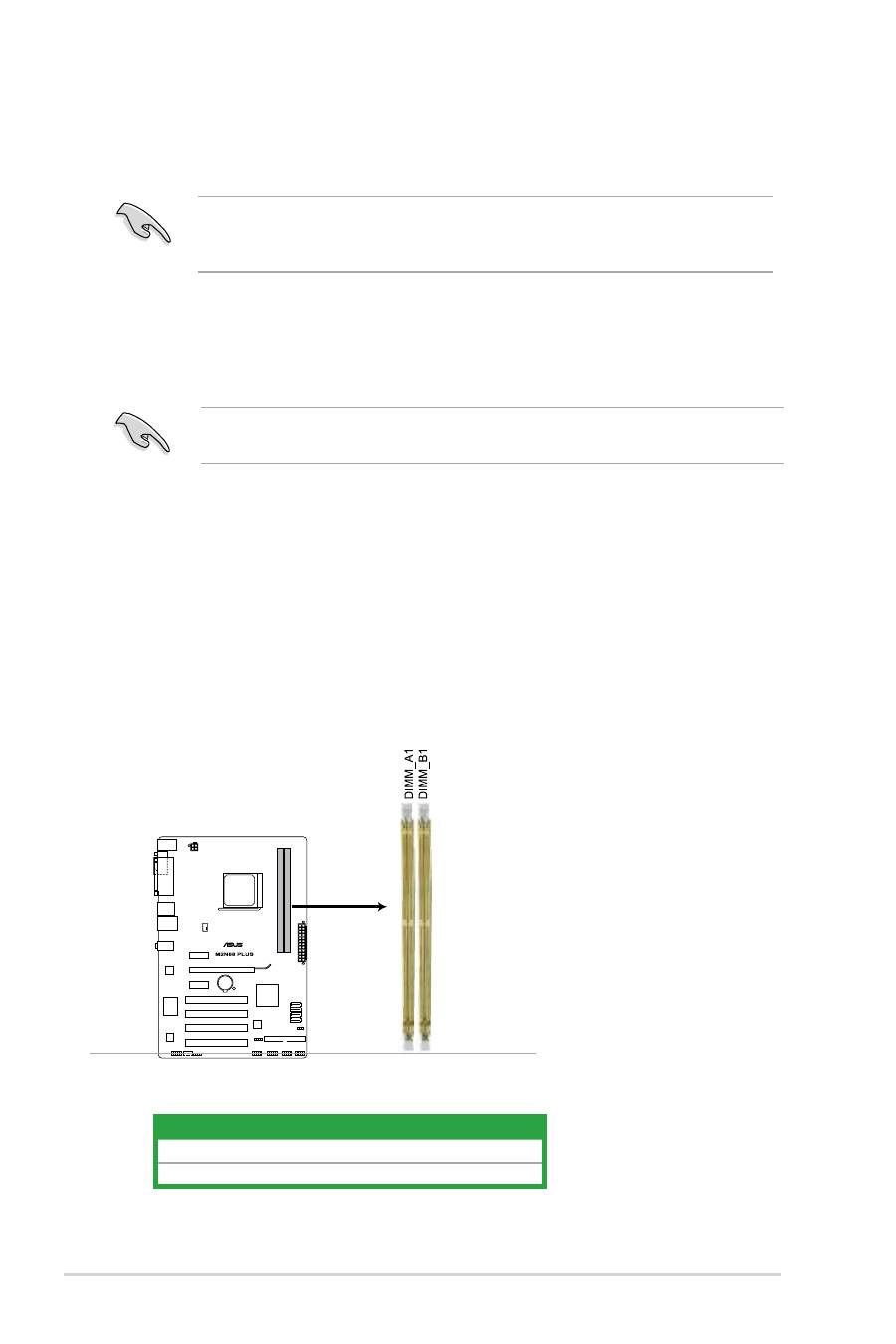

1.7  Systemspeicher

1.7.1

Übersicht

Das Motherboard  ist mit zwei Double Data Rate 2 (DDR2) Dual Inline Memory Module

(DIMM)-Steckplätzen ausgestattet.

Ein DDR2-Modul hat die selben Abmessungen wie ein DDR DIMM-Modul, verwendet

aber 240 Pole im Gegensatz zu einem 184-pol. DDR DIMM-Modul. DDR2 DIMM-Module

sind anders gekerbt, so dass sie nicht in einen DDR DIMM-Steckplatz eingesteckt werden

können.

Die nachstehende Abbildung zeigt die Position der Steckplätze an:

Kanal

Steckplätze

Kanal A

DIMM_A1

Kanal B

DIMM_B1

M2N68 PLUS 240-pol. DDR2 DIMM-Steckplätze

1-10

ASUS M2N68 PLUS

1.7.2

Speicherkonfigurationen

Sie können 512MB, 1GB, 2GB und 4GB ungepufferte ECC / nicht-ECC DDR2 DIMMs in den

DIMM-Steckplätzen installieren.

•   Sie können in Kanal A und Kanal B verschiedene Speichergrößen installieren. Das

System erfasst die Gesamtspeichergröße des kleineren Speichers für die Dual-Channel-

Konfiguration. Jeglicher überschüssiger Speicher des höheren Speichers wird für den

Single-Channel-Betrieb eingerichtet.

•  Installieren Sie immer DIMMs mit der selben CAS-Latenz. Für eine optimale

Kompatibilität empfehlen wir Ihnen Arbeitsspeichermodule von dem selben Anbieter zu

kaufen.

•  Aufgrund der Speicheradressenbegrenzung in 32-Bit- Windows-Betriebssystemen

können nur 3GB oder weniger vom Betriebssystem benutzt werden, selbst wenn 4GB

oder mehr auf dem Motherboard installiert wurden. Für eine effektive Speichernutzung

empfehlen wir eine der folgenden Lösungen:

-

Installieren Sie maximal 3GB Systemspeicher, wenn Sie ein 32-Bit   Windows-

Betriebssystem benutzen.

-

Installieren Sie ein 64-Bit Windows-Betriebssystem, wenn Sie 4GB oder mehr

Systemspeicher auf dem Motherboard installieren wollen.

•  Dieses Motherboard unterstützt KEINE DIMMs, die aus 256 MBit-Chips oder kleiner

hergestellt wurden.

Das Motherboard unterstützt unter Windows® XP Professional x64 und Vista x64 bis zu

8GB Speichermodule. Sie können maximal 4GB DIMMs in jeden Steckplatz installieren.

M2N68 PLUS Motherboard Liste qualifizierter Anbieter (QVL)

DDR2-667MHz

Vendor

Part No.

Size

SS/

DS

CL

Chip No.

Chip

Brand

DIMM support

A*

B*

Kingston

KVR667D2N5/512

512MB

SS

N/A

SO1237650821 SBP D6408TR4CGL25

USL074905PECNB

Kingston

•

•

Qimonda

HYS64T64000EU-3S-B2

512MB

SS

5

HYB18T512B00B2F3SFSS28171

Qimonda

•

•

Micron

MT8HTF12864AY-667E1

1G

SS

5

D9HNL 7ZE17

Micron

•

•

HY

HYMP512U64CP8-Y5 AB 1G

DS

5

HY5PS12521CFP-Y5

Hynix

•

•

Apacer

AU512E667C5KBGC

512MB

SS

5

AM4B5708GQJS7E06332F

Apacer

•

•

Transcend 506010-4894

1G

DS

5

E5108AJBG-6E-E

Elpida

•

•

ADATA

M2OAD5G3H3160Q1C52 512MB

SS

N/A

AD29608A8A-3EG20813

ADATA

•

•

ADATA

M2OAD5G314170Q1C58 1G

DS

N/A

AD29608A8A-3EG80814

ADATA

•

•

ADATA

M2OAD5H3J4170I1C53

2G

DS

N/A

AD20908A8A-3EG 30724

ADATA

•

•

PSC

AL6E8E63J-6E1

512MB

SS

5

A3R12E3JFF717B9A00

PSC

•

•

PSC

AL7E8E63J-6E1

1G

DS

5

A3R12E3JFF717B9A01

PSC

•

•

GEIL

GX21GB5300SX

1G

DS

3

Heat-Sink Package

GEIL

•

•

G.SKILL

F2-5400PHU2-2GBNT

2G(kit of 2) DS

5-5-5-15 D2 64M8CCF 0815 C7173S

G.SKILL

•

•

Twinmos

8D-A3JK5MPETP

512MB

SS

5

A3R12E3GEF633ACAOY

PSC

•

•

ELIXIR

M2Y1G64TU8HA2B-3C

1G

DS

5

M2TU51280AE-3C717095R28F

ELIXIR

•

•

Leadmax

LRMP512U64A8-Y5

1G

DS

N/A

HY5PS12821CFP-Y5 C 702AA

Hynix

•

•

Kapitel 1: Produkteinführung

1-11

DDR2-800MHz

DDR2-1066MHz

SS - Einseitig / DS - Doppelseitig

DIMM-Unterstützung:

•  A*:

 Unterstützt ein Modul, das in einer Single-Channel-Speicherkonfiguration in einen

beliebigen Steckplatz gesteckt wird.

•  B*:

 Unterstützt zwei in den gelben Steckplätzen eingesteckten Module, als ein Paar

einer Dual-Channel-Speicherkonfiguration.

Die aktuelle Liste qualifizierter Anbieter für DDR2 DIMMs finden Sie auf der ASUS-

Webseite (www.asus.com).

•

 Aufgrund von AM2+/AM3-CPU-Beschränkungen wird DDR2 1066 nur für ein DIMM pro

Kanal unterstützt.

•  Die Standard-DIMM-Frequenz hängt von Serial Presence Detect (SPD) ab, welche

der Standardweg für den Zugriff auf Informationen eines Speichermoduls darstellt. Im

Standardmodus können einige Speichermodule für Übertaktung unter einer niedrigeren

Frequenz arbeiten als die vom Hersteller angegebenen Werte.

Vendor

Part No.

Size

SS/

DS

CL

 Chip No.

Chip

Brand

DIMM support

A*

B*

Kingston KHX6400D2LLK2/1GN

512MB

SS

N/A

Heat-Sink Package

Kingston

•

•

Kingston KVR800D2N5/1G

1G

DS

N/A

E5108AJBG-8E-E

Elpida

•

•

Samsung M378T2863QZS-CF7

1G

SS

6

K4T1G084QQ-HCF7

Samsung

•

•

Samsung M391T2863QZ3-CF7

1G

SS

6

K4T1G084QQ-HCF7(ECC)

Samsung

•

•

Samsung M378T5263AZ3-CF7

4G

DS

N/A

K4T2G084QA-HCF7

Samsung

•

•

Qimonda HYS64T64000EU-2.5-B2

512MB

SS

6

HYB18T512800B2F25FSS28380 Qimonda

•

•

Corsair

CM2X2048-6400C5DHX

2G(Kit of 2)

DS

5

Heat-Sink Package

Corsair

•

•

Crucial

BL12864AA804.8FE5

2G(Kit of 2)(EPP)

SS

N/A

Heat-Sink Package

N/A

•

•

HY

HYMP564U64CP8-S5 AB

512MB

SS

5

HY5PS12821CFP-S5

Hynix

•

•

Kingmax KLDC28F-A8KI5

512MB

SS

N/A

KKA8FF1XF-JFS-25A

Kingmax

•

•

Apacer

78.91G91.9K5

512MB

SS

5

AM4B5708JQJS8E0751C

Apacer

•

•

Apacer

78.A1GA0.9K4

2G

DS

5

AM4B5808CQJS8E0747D

Apacer

•

•

VDATA

M2GVD6G3H3160Q1E52

512MB

SS

N/A

VD29608A8A-25EG20813

VDATA

•

•

ADATA

M2OAD6G314170Q1E58

1G

DS

N/A

AD29608A8A-25EG80810

ADATA

•

•

PSC

AL7E8E63H-10E1K

2G

DS

5

A3R1GE3CFF750RABBP(ECC)

PSC

•

•

GEIL

GX22GB6400LX

2G

DS

5

Heat-Sink Package

GEIL

•

•

G.SKILL F2-6400CL4D-2GBHK

1G

DS

4

Heat-Sink Package

G.SKILL

•

•

G.SKILL F2-6400CL4D-4GBPK

2G

DS

4

Heat-Sink Package

G.SKILL

•

•

OCZ

OCZ2VU8004GK

1G

DS

6

Heat-Sink Package

OCZ

•

•

Century

28V0H8

1G

DS

5

HY5PS12821CFP-S5

Hynix

•

•

Vendor Part No.

Size

SS/

DS

CL

 Chip No.

Chip

Brand

DIMM support

A*

B*

Corsair CM2X1024-8500C5 1G

DS

N/A

Heat-Sink Package

N/A

•

•

GEIL

GB24GB8500C5QC 1G

SS

5

GL2L128M88BA25AB

GEIL

•

•

1-12

ASUS M2N68 PLUS

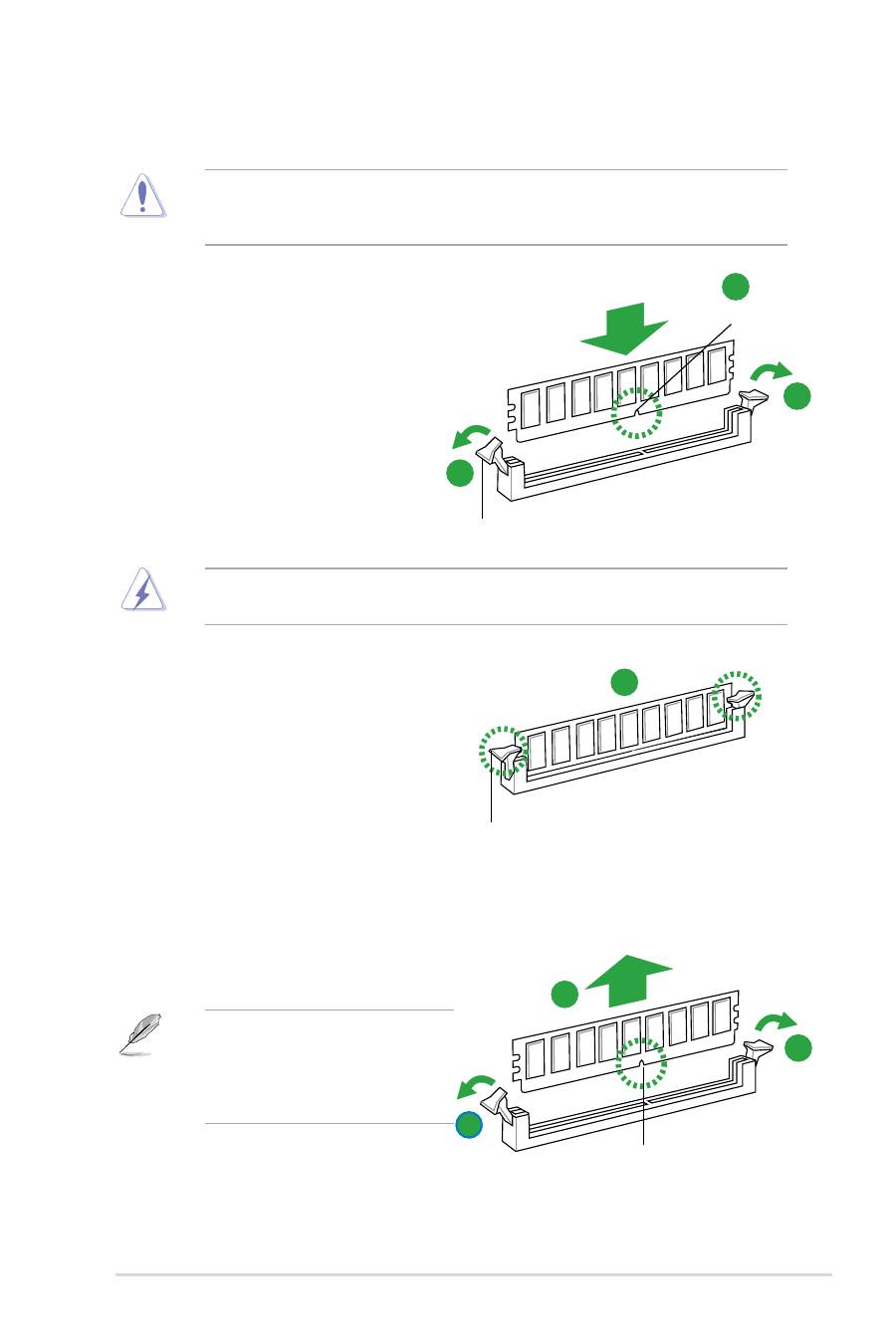

1.7.3

Installieren eines DIMMs

Trennen  Sie  unbedingt  das  System  vom  Netz,  bevor  Sie  DIMMs  oder  andere

Systemkomponenten hinzufügen oder entfernen. Ansonsten können sowohl das Motherboard

als auch die Komponenten schwer beschädigt werden.

1

1.

Drücken Sie die Haltebügel nach

außen, um den DIMM-Steckplatz zu

entriegeln.

2.

Richten Sie ein DIMM-Modul auf den

Steckplatz aus, so dass die Kerbe am

DIMM-Modul an die Unterbrechung

des Steckplatzes passt.

2

1

Ein DDR2-DIMM lässt sich aufgrund einer Kerbe nur in eine Richtung einpassen. Stecken

Sie ein DIMM nicht gewaltsam in einen Steckplatz, da es sonst beschädigt werden könnte..

3.

Stecken Sie das DIMM-Modul fest in

den Steckplatz ein, bis die Haltebügel

zurückschnappen und das DIMM-Modul

richtig sitzt.

Verriegelte Rückhalteklemme

3

1.7.4

Entfernen eines DIMMs

So entfernen Sie ein DIMM:

1.

Drücken Sie die Haltebügel gleichzeitig

nach außen, um den DIMM-Steckplatz zu

entriegeln.

2.

Entfernen Sie das DIMM-Modul vom Steckplatz.

Halten Sie das DIMM-Modul beim

Drücken der Haltebügel leicht mit

Ihren Fingern fest. Das DIMM-Modul

könnte plötzlich herausspringen und

beschädigt werden.

1

1

2

DDR2 DIMM-Kerbe

Entriegelter Haltebügel

DDR2 DIMM-Kerbe

Kapitel 1: Produkteinführung

1-13
