Dell UPS 1000T: Démarrer avec votre système
Démarrer avec votre système: Dell UPS 1000T
Module de Batterie Externe en Tour Dellt
pour une utilisation avec
1000W et 1920/1500W
Modèles de l'onduleur
Démarrer
avec votre système
K788N, H914N, J716N, K789N
K806N, H965N
www.dell.com | support.dell.com
Remarques et avertissements
REMARQUE : Une REMARQUE indique des informations importantes qui vous aident à mieux utiliser votre logiciel.
MISE EN GARDE : Une MISE EN GARDE indique une situation dangereuse potentielle qui, si elle n'est pas évitée,
peut provoquer une blessure mineure ou modérée ou des dommages matériels.
AVERTISSEMENT : Un AVERTISSEMENT indique une situation dangereuse potentielle qui, si elle n'est pas évitée,
pourrait provoquer la mort ou une blessure.
DANGER : Un DANGER indique une situation dangereuse imminente qui, si elle n'est pas évitée, provoquera la
mort ou une blessure grave.
DANGER : Respectez les instructions suivantes pour aider à empêcher une situation dangereuse qui, si elle n'est
pas évitée, peut provoquer la mort ou des blessures graves :
S Cet onduleur contient des TENSIONS MORTELLES. Toutes les réparations et tous les entretiens
devront être effectués UNIQUEMENT PAR UN PERSONNEL D’ENTRETIEN AGRÉÉ. Aucune
pièce à l’intérieur de cet onduleur NE PEUT ÊTRE ENTRETENUE PAR L’UTILISATEUR.
Les informations figurant dans ce document sont soumises à modification sans préavis.
E 2009 Dell Inc. Tous droits réservés.
La reproduction de quelque manière que ce soit sans l’autorisation écrite de Dell Inc. est strictement interdite.
Marques commerciales utilisées dans ce texte : Dell et le logo DELL sont des marques commerciales de Dell Inc.
D’autres marques commerciales et noms commerciaux peuvent être utilisés dans ce document pour se référer à des entités revendiquant les
marques et les noms ou à leurs p roduits. Dell Inc. nie tout intérêt propriétaire dans les marques commerciales et les noms commerciaux qui
ne lui appartenant pas.
Julliet 2009
Trouver des informations
ATTENTION! Le document Informations sur la sécurité, l'environnement et la réglementation fournit des
informations importantes sur la sécurité et la réglementation.
Que recherchez-vous ?
Trouvez-le ici
S Le guide d'utilisation de mon onduleur
Disque de l'onduleur Dell
S Le guide d'utilisation de ma Carte de gestion de
réseau Dell
S Logiciel de gestion d'onduleur Dell
REMARQUE : Les mises à jour des documents et des
logiciels se trouvent sur
support.dell.com.
S Spécifications
Guide d'utilisation de l'onduleur Dell
S Comment configurer les paramètres de l'onduleur
Le guide d'utilisation est disponible sur le disque de
S Comment identifier et résoudre des problèmes
l'onduleur Dell et sur support.dell.com.
S Instructions de sécurité
Informations sur la sécurité, l'environnement et la
réglementation
S Informations sur la réglementation
S Informations sur le recyclage
S Informations sur la garantie
Informations sur l'assistance et la garantie Dell
S Termes et conditions (États-Unis uniquement)
S Contrat de licence de l'utilisateur final
S Informations sur l'assistance Site Internet d'Assistance Dell — support.dell.com
REMARQUE : Sélectionnez votre région ou votre
segment commercial pour voir le site d'assistance
approprié.
Trouver des informations
|
9
Installation
ATTENTION! Avant de réaliser les procédures de ce document, lisez et suivez les instructions de sécurité et
les informations importantes sur la réglementation qui figurent dans votre document Informations sur la
sécurité, l'environnement et la réglementation.
Déballage du Module de batterie externe
1 DéballerleModuledebatterieexterne(EBM).
Jetez ou recyclez l'emballage d'une façon responsable, ou conservez-le pour une utilisation
ultérieure.
10
|
Installation
Retrait du Couvercle du Connecteur des Batteries
REMARQUE: Un petit arc électrique peut survenir lors du branchement d'un EBM à l'onduleur. Ceci est normal
et ne nuira pas au personnel. Insérez le câble EBM dans le connecteur de batterie de l'onduleur rapidement et
fermement.
REMARQUE: Si l'onduleur est stocké ou utilisé sans un EBM, le couvercle du connecteur des batteries doit être
installé comme mesure de sécurité.
2 Retirez le couvercle du connecteur des batteries du panneau arrière. Retenez le couvercle et les
vis.
Installation
|
11

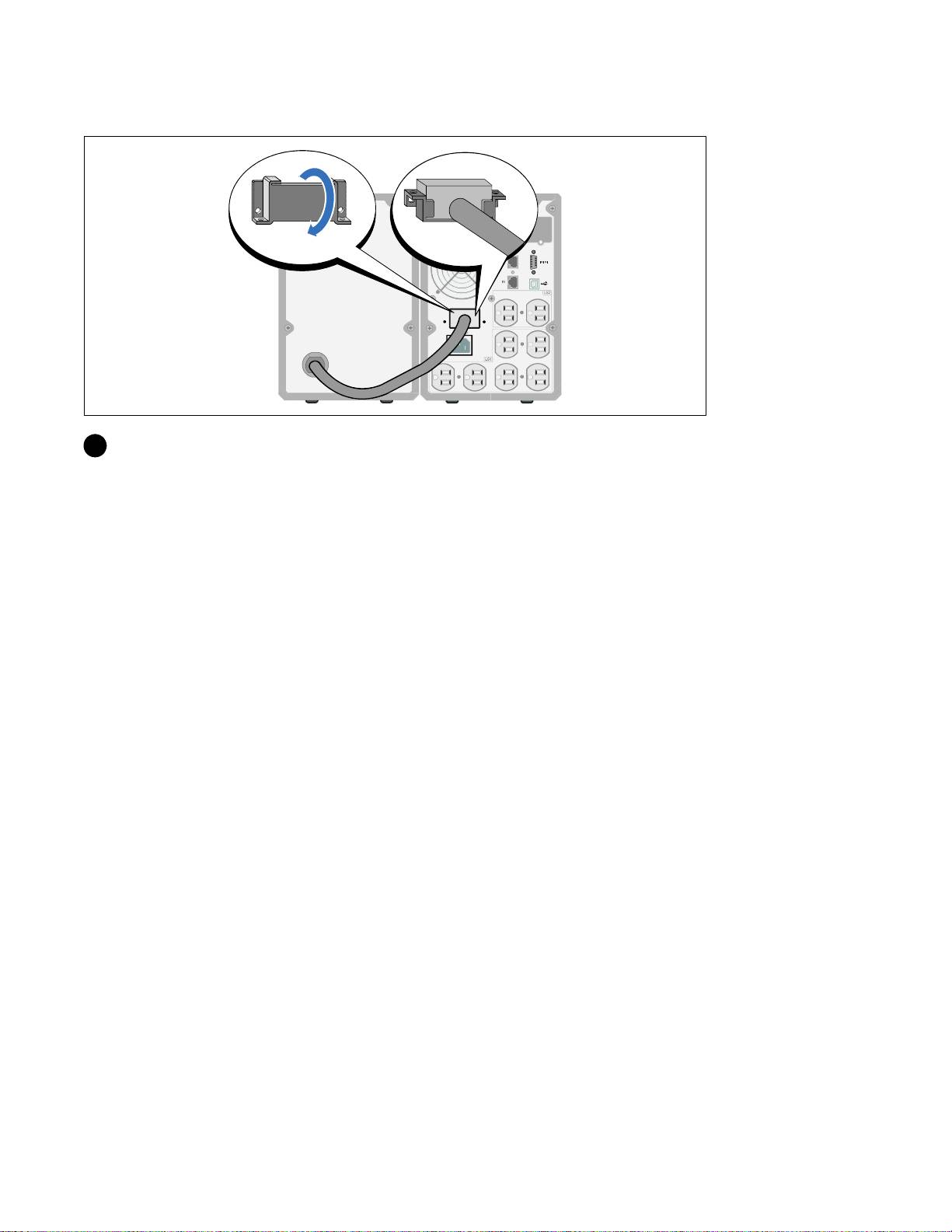

Installation du Support du Serre-Câble
3 Installez le couvercle du connecteur des batteries sous le câble de l'EBM pour servir de serre-câble.
Tournez le couvercle du connecteur des batteries surlecôtéetplacez-lesouslecâbledel'EBM.
12
|
Installation

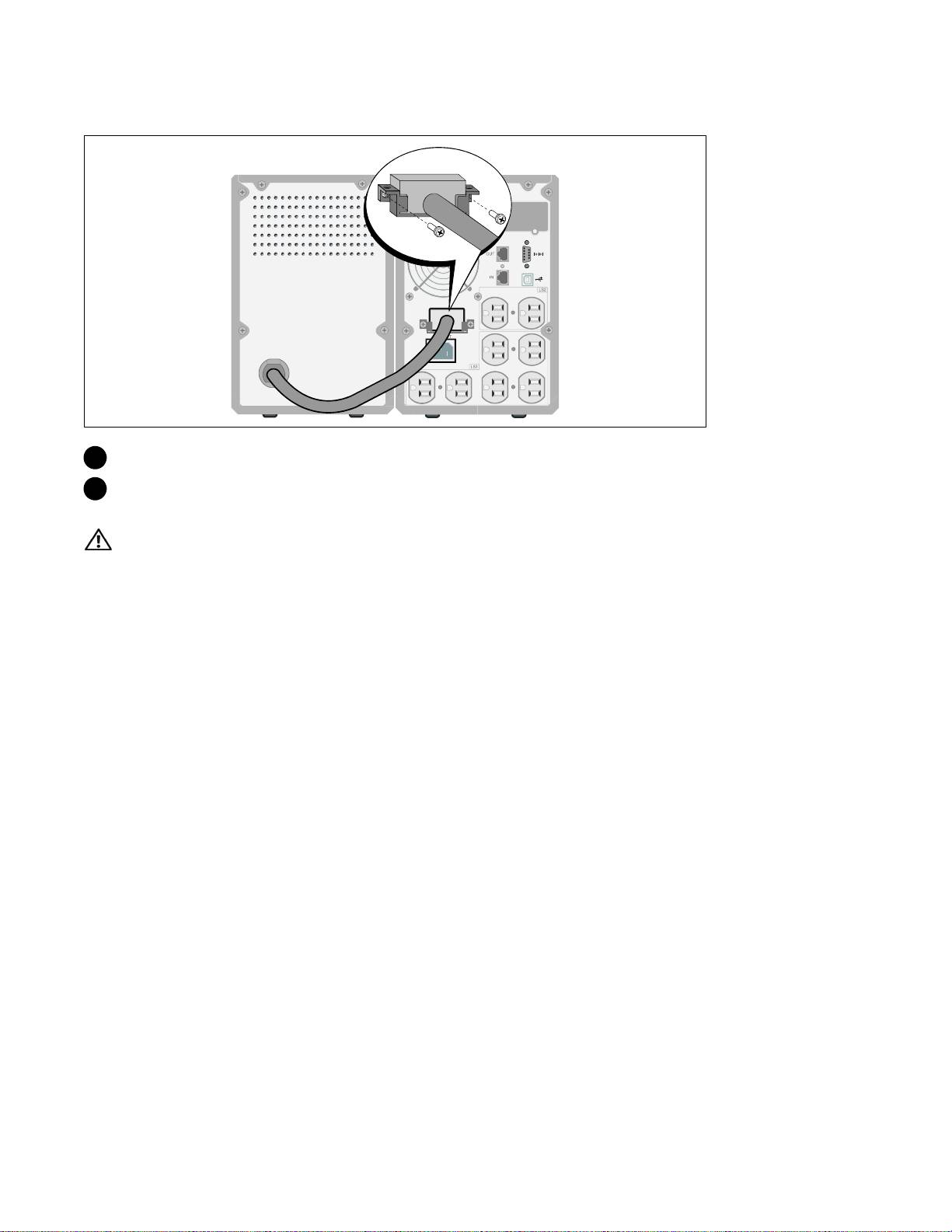

Connexion du Câble de l'EBM
4 Branchezlecâbledel'EBMauconnecteurdelabatteriedel'onduleur.
5 Fixez le couvercle du connecteur des batteries au panneau arrière de l'onduleur en utilisant les vis
retirées à l'Etape 2.
ATTENTION!
Suivez les instructions du document Démarrage de l'Onduleur ou le Guide d'utilisation de
l'onduleur en baie Line-Interactive 500W, 1000W, et 1920/1500W pour des instructions sur l'installation de
l'onduleur.
Installation
|
13
14
|
Installation
