Entfernen der Batterieanschlussabdeckung
HINWEIS: Beim Anschließen eines EBM an die USV kann es zu einem kleinen Lichtbogen kommen. Dies ist
normal und für Personen unschädlich. Verbinden Sie das EBM-Kabel rasch und fest mit dem Batterieanschluss
der USV.
HINWEIS: Sollte die USV ohne eine EBM gelagert oder verwendet werden, muss die
Batterieanschlussabdeckung aus Sicherheitsgründen installiert sein.
2 Entfernen Sie die Batterieanschlussabdeckung von der Rückseite. Entfernen Sie die Abdeckung
und Schrauben.
Installation der Druckausgleichsklammer
Installation
|
19
3 Installieren Sie die Batterieanschlussabdeckung unter dem EBM-Kabel, um einen Druckausgleich
zu gewährleisten.
Drehen Sie die Batterieanschlussabdeckung auf die Seite, und positionieren Sie diese unter dem
EBM-Kabel.
Anschluss des EBM-Kabels
4 Stecken Sie das EBM-Kabel in den USV-Batterieanschluss ein.
5 Sichern Sie die Batterieanschlussabdeckung an der hinteren Abdeckung der USV. Benutzen Sie
hierzu die in Schritt 2 entfernten Schrauben.
ACHTUNG:
Folgen Sie den Anweisungen aus dem Dokument Erste Schritte USV oder der Dell Line-Interactive
Tower USV 500W, 1000W, und 1920/1500W Benutzeranleitung für Anweisungen zur Installation der USV.
20
|
Installation
Модуль внешней батареи
Dell™ "Башня"
для использования с
1000 Вт и 1920/1500 Вт
моделями ИБП
Начало работы
c вашей системой
K788N, H914N, J716N, K789N
K806N, H965N
www.dell.com | support.dell.com
Примечания и предупреждения
ПРИМЕЧАНИЕ: Пометка ПРИМЕЧАНИЕ указывает на важную информацию, которая поможет
вам более эффективно использовать свое программное обеспечение.
ВНИМАНИЕ: Пометка ВНИМАНИЕ указывает на потенциально опасную ситуацию, которая,
если ее не избежать, может привести к травмам легкой и средней степени тяжести или к
повреждению имущества.
ПРЕДУПРЕЖДЕНИЕ: Пометка ПРЕДУПРЕЖДЕНИЕ указывает на потенциально опасную
ситуацию, которая, если ее не избежать, может привести к травме или летальному исходу.
ОПАСНОСТЬ: Пометка ОПАСНОСТЬ указывает на ситуации, в которых существует
непосредственная угроза, которая, если ее не избежать, приведет к серьезной травме или
летальному исходу.
ОПАСНОСТЬ: Следуйте приведенным ниже инструкциям, позволяющим предупредить
непосредственную угрозу, которая, если ее не избежать, приведет к серьезной травме или
летальному исходу:
S В устройстве ИБП некоторые узлы находятся под СМЕРТЕЛЬНО ОПАСНЫМ
НАПРЯЖЕНИЕМ. Все работы по ремонту и обслуживанию должны выполняться
ТОЛЬКО УПОЛНОМОЧЕННЫМ ОБСЛУЖИВАЮЩИМ ПЕРСОНАЛОМ.ВИБПНЕТ
УЗЛОВ, ОБСЛУЖИВАЕМЫХ ПОЛЬЗОВАТЕЛЕМ.
Информация в настоящем документе может быть изменена без предварительного уведомления.
E 2009 Dell Inc. Все права защищены.
Воспроизведение данного документа любым способом без письменного разрешения компании Dell Inc. категорически
запрещено.
Торговые знаки, используемые в данном тексте: Dell и логотип DELL являются торговыми знаками компании Dell Inc.
Прочие торговые знаки и торговые марки могут использоваться в данном документе для ссылки на организации,
предъявляющие права на эти знаки и марки или на соответствующие товары. Dell Inc. отказывается от любого права
собственности на какие-либо торговые знаки или торговые марки, кроме своих собственных.
Июль 2009 г.
Поиск информации
ВНИМАНИЕ: Документ Информация о технике безопасности, охране окружающей
среды и нормативная информация содержит важную информацию о технике
безопасности и нормативную информацию.
Что вы ищете?
Вы найдете это здесь
S Руководство пользователя для моего ИБП
Диск ИБП Dell
S Руководство пользователя для карты Карта
сетевого управления Dell
S Программа управления ИБП Dell
ПРИМЕЧАНИЕ: Документация и обновленные
версии ПО можно найти на сайте
support.dell.com.
S Спецификации
Руководство пользователя ИБП Dell
S Как конфигурировать настройки ИБП
Руководство пользователя доступно на диске
S Как находить и устранять неисправности и
support.dell.com.
решать проблемы
S Инструкции по технике безопасности
Информация о технике безопасности, охране
окружающей среды и нормативная
S Нормативная информация
информация
S Информация об утилизации
S Информация о гарантии
Информация о гарантии и поддержке Dell
S Условия и положения (только для США)
S Лицензионное соглашение с конечным
пользователем
S Информация о поддержке Веб-сайт техподдержки Dell —
support.dell.com
ПРИМЕЧАНИЕ: Выберите свой регион или
сегмент бизнеса, чтобы увидеть
соответствующий сайт поддержки.
Поиск информации
|
23
Установка
ВНИМАНИЕ: Перед выполнением процедур, описанных в данной документации,
прочтите и выполните инструкции по технике безопасности и ознакомьтесь с важной
нормативной информацией, которая содержится в документе Информация о технике
безопасности, охране окружающей среды и нормативная информация.

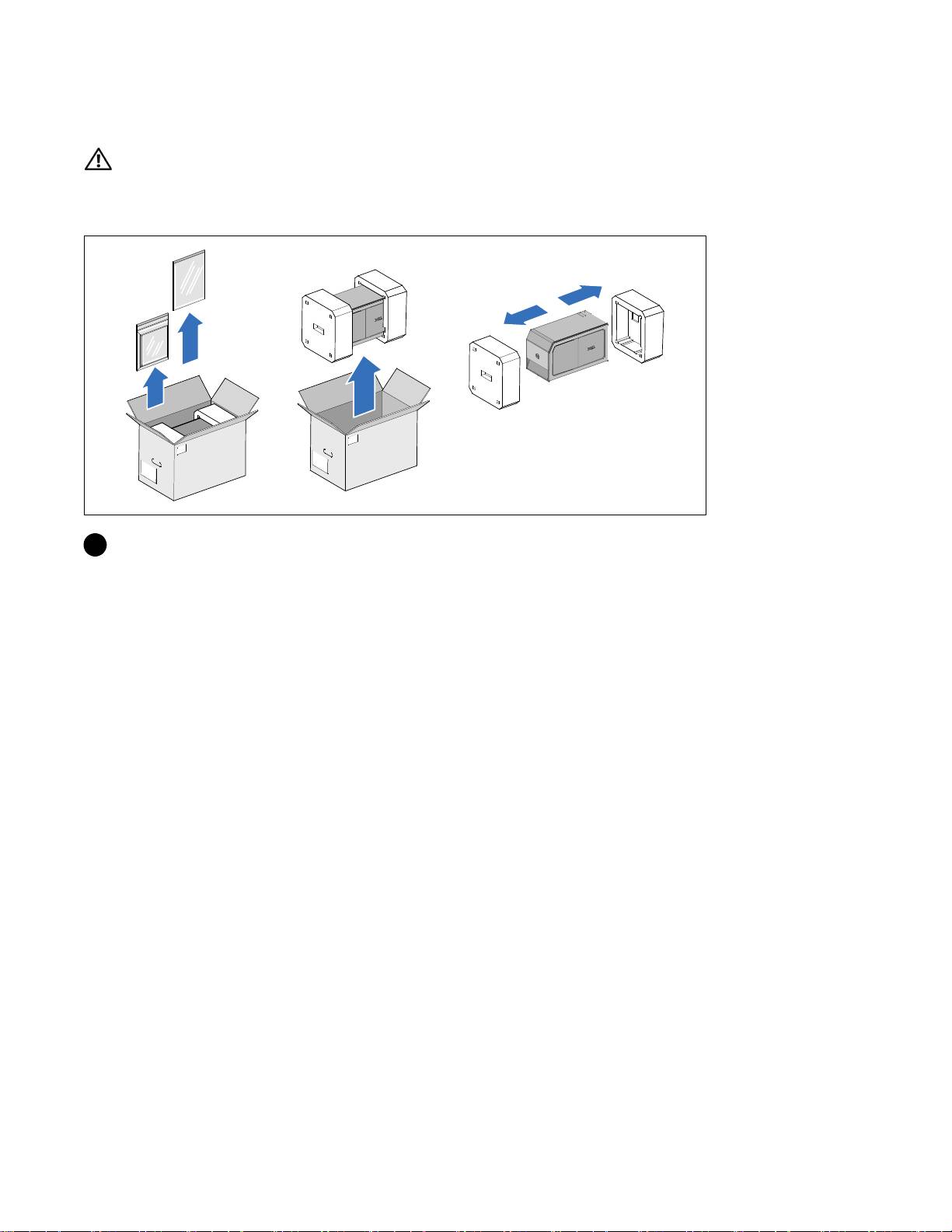

Модуль внешней батареи - Распаковка
1 Распакуйте Модуль внешней батареи (МВБ).
Выбросьте или утилизируйте упаковку согласно правилам или сохраните ее для
будущего использования.
24
|
Установка

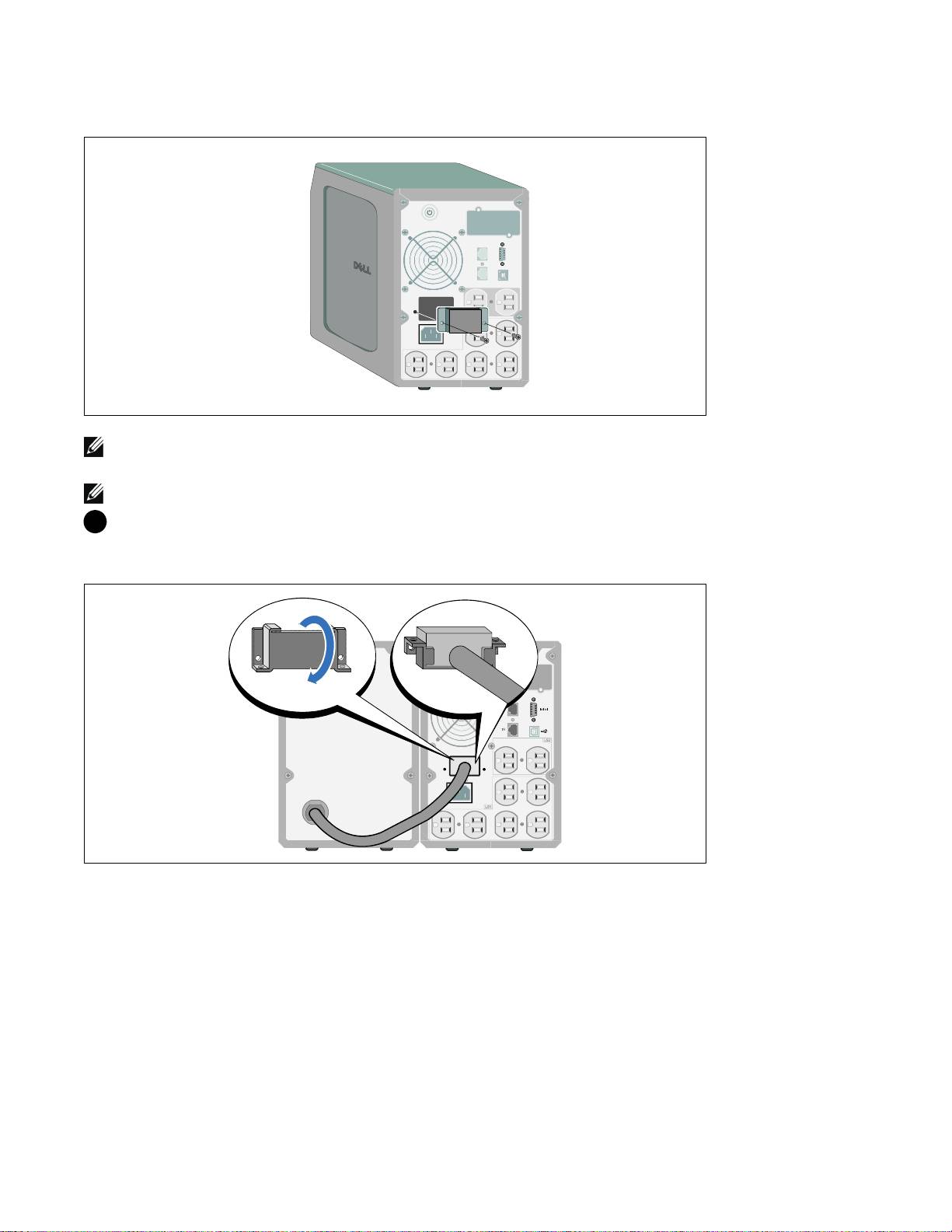

Снятие крышки разъема батарей
Примечание: При подключении МВБ к ИБП может возникнуть незначительное искрение.
Это нормально и не опасно для персонала. Вставляйте кабель МВБ в разъем батарей ИБП
быстро и прочно.
Примечание: Если ИБП хранится или используется без МВБ, крышка разъема батарей
должна быть установлена на место в качестве меры предосторожности.
2 Снимите крышку разъема батарей с задней панели. Отложите крышку и винты в
сторону.
Установка скобы натяжения
Установка
|
25
3 Установите крышку разъема батарей под кабель МВБ, чтобы снизить натяжение.
Поверните крышку разъема батарей на бок и установите под кабелем МВБ.

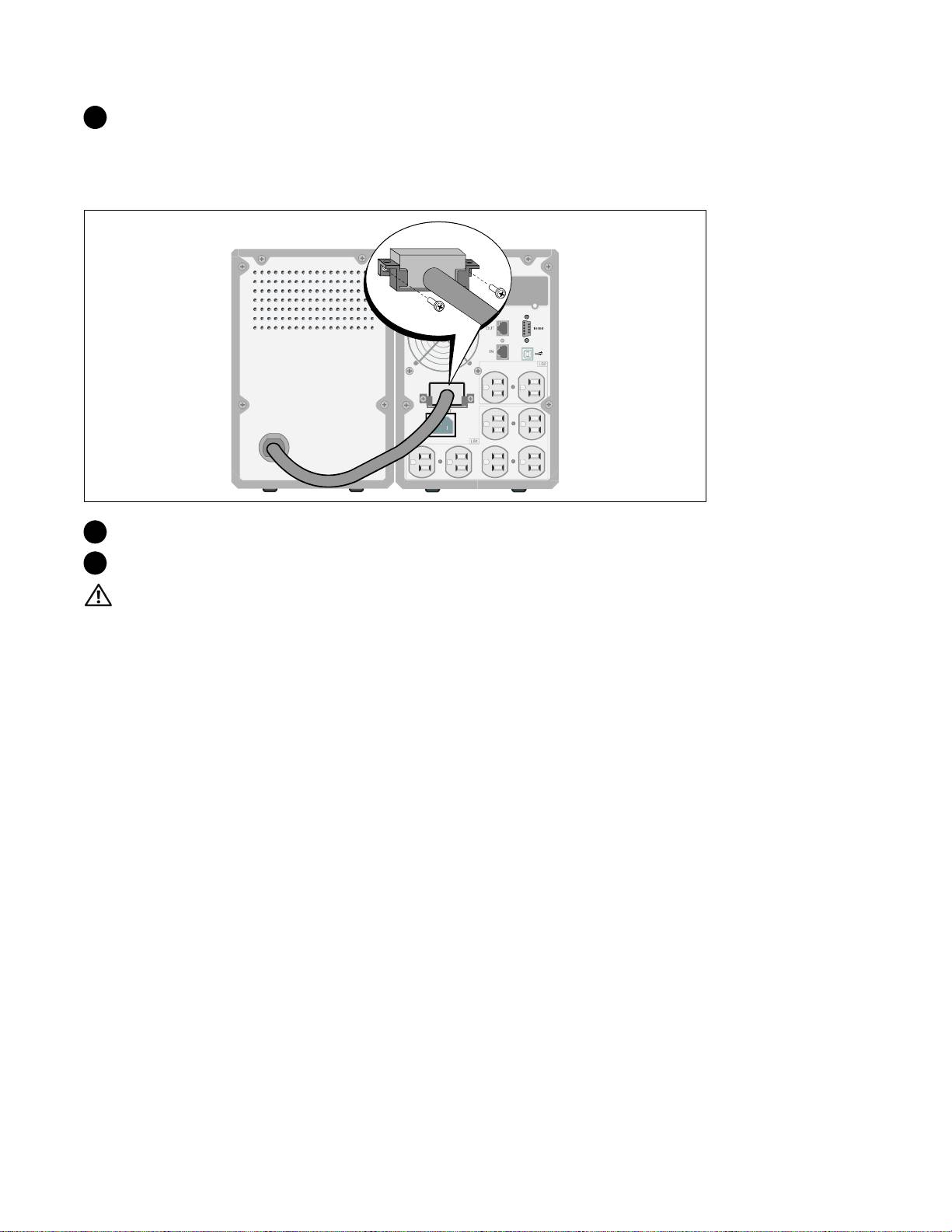

Подключение кабеля МВБ
4 Подключите кабель МВБ к разъему батарей.
5 Прикрепите крышку разъема батарей к задней панели ИБП при помощи винтов,
которые вы вынули на этапе 2.
ВНИМАНИЕ:
При установке ИБП следуйте инструкциям, которые приведены в
Начало работы с ИБП или Руководство пользователя
линейно-интерактивного ИБП башенного типа 500 Вт, 1000 Вт и 1920/1500 Вт Dell.
26
|
Установка
Módulo de la batería externa de torre de Dellt
para uso con
1000W y 1920/1500W
Modelos de UPS
Inicio
de su sistema
K788N, H914N, J716N, K789N
K806N, H965N
www.dell.com | support.dell.com
Notas y advertencias
NOTA: Una NOTA indica información importante que lo ayuda a utilizar mejor el software.
PRECAUCIÓN: Una PRECAUCIÓN indica una situación potencialmente peligrosa que, si no se evita, puede dar
como resultado una lesión moderada o leve, o incidentes de daños a la propiedad.
ADVERTENCIA: Una ADVERTENCIA indica una situación potencialmente peligrosa que, si no se evita, podría dar
como resultado la muerte o una lesión.
PELIGRO: Un PELIGRO indica una situación inminentemente peligrosa que, si no se evita, dará como resultado la
muerte o una lesión grave.
PELIGRO: Cumpla con las siguientes instrucciones para evitar una situación inminentemente peligrosa que, de no
evitarse, dará como resultado la muerte o una lesión grave:
S Este UPS contiene VOLTAJES LETALES. SÓLO EL PERSONAL DE SERVICIO AUTORIZADO
debe realizar las reparaciones y el servicio. NO HAY PIEZAS QUE PUEDAN RECIBIR SERVICIO
DEL USUARIO dentro del UPS.
La información de este documento se encuentra sujeta a cambios sin previo aviso.
E 2009 Dell Inc. Todos los derechos reservados.
Queda estrictamente prohibida cualquier forma de reproducción sin el previo consentimiento de Dell Inc. por escrito.
Marcas comerciales utilizadas en este texto: Dell yellogotipodeDELL son marcas registradas de Dell Inc.
Es posible que en este documento se utilicen otras marcas y nombres comerciales para hacer referencia a las entidades que responden a
dichas marcas y nombres o a sus productos. Dell Inc. niega cualquier interés en la propiedad de las marcas y nombres comerciales de
terceros.
julio de 2009
Búsqueda de información
PRECAUCIÓN: El documento Información ambiental, regulatoria y de seguridad brinda información
regulatoria y sobre seguridad importante.
¿Qué está buscando?
Encuéntrelo aquí
S La guía del usuario para mi UPS
Disco del UPS de Dell
S La guía del usuario para la Tarjeta de gestión de red
de Dell
S Software de gestión de UPS de Dell
NOTA: La documentación y la actualización de software
se pueden encontrar en
support.dell.com.
S Especificaciones
Guía del usuario del UPS de Dell
S Cómo configurar los valores del UPS
La guía del usuario está disponible en el disco del UPS
S Cómo localizar averías y resolver problemas
de Dell y en support.dell.com.
S Instrucciones de seguridad
Información ambiental, regulatoria y de seguridad
S Información regulatoria
S Información sobre reciclado
S Información sobre la garantía
Información sobre soporte y garantía de Dell
S Términos y condiciones (sólo EE. UU.)
S Acuerdo de licencia del usuario final
S Información sobre soporte Sitio Web de soporte de Dell: support.dell.com
NOTA: Seleccione su región o segmento de negocio para
visualizar el sitio de soporte correspondiente.
Búsqueda de información
|
29
Instalación
PRECAUCIÓN: Antes de realizar los procedimientos que se describen en este documento, lea y cumpla con
las instrucciones de seguridad y la información regulatoria importante en su documento Información
ambiental, regulatoria y de seguridad.
Cómo desembalar el Módulo de batería externa
1 DesembaleelMódulodebateríaexterna(EBM).
Deseche o recicle el embalaje de manera responsable o guárdelo para referencia futura.
30
|
Instalación
Cómo retirar la cubierta del conector
NOTA: Puede haber un pequeño arco al momento de conectar un EBM al UPS. Esto es normal y no ocasionará
daños personales. Inserte el cable del EBM en el conector de la batería del UPS de forma rápida y firme.
NOTA: Si el UPS se almacena o se utiliza sin un EBM, la cubierta del conector de la batería debe instalarse
como precaución de seguridad.
2 Retire la cubierta del conector de la batería del panel posterior. Conserve la cubierta y los
tornillos.
Cómo instalar el soporte de tubo pasacables
Instalación
|
31
3 Instale la cubierta del conector de la batería debajo del cable del EBM para proporcionar un tubo
pasacables.
Gire la cubierta del conector de la batería hacia su lado y colóquela debajo del cable del EBM.
Cómo conectar el cable del EBM
4 Enchufe el cable del EBM en el conector de la batería del UPS.
5 Asegure la cubierta del conector de la batería al panel posterior del UPS con los tornillos que quitó
en el paso 2.
PRECAUCIÓN:
Siga las instrucciones del documento UPS Getting Started olaGuía del usuario del UPS de
torre de la línea interactiva de Dell 500W, 1000W, y 1920/1500W para obtener indicaciones sobre cómo instalar
el UPS.
32
|
Instalación
Dellt 塔式外部电池模块
用于
1000W 和 1920/1500W
UPS 型号
系统使用
入门指南
K788N, H914N, J716N, K789N
K806N, H965N
www.dell.com | support.dell.com
注意： “注意”表示可帮助您更好使用本软件的重要信息。
小心： “小心”表示潜在危险情况，如果不加以避免，可能导致轻度或中度伤害，或财产损失事故。
警告： “警告”表示潜在危险情况，如果不加以避免，可能会导致死亡或伤害。
危险： “危险”表示紧急危险情况，如果不加以避免，将导致死亡或严重的伤害。
危险： 遵守下列须知有助于防止紧急危险情况，其若不加以避免，将导致死亡或严重的伤害：
S 本 UPS 包含危险致命的电压。 所有维修和服务都只能由经过
授权的维修人员进行。 UPS 中没有用户可自行维修的部件。
本文档所含信息如有更改，恕不另行通知。
© 2009 Dell Inc. 保留所有权利。
未经 Dell Inc. 书面允许，严禁以任何形式进行复制。
本文中使用的商标： Dell 和 DELL 徽标是 Dell Inc. 的商标。
本文件中可能会使用其它商标或商业名称来指称拥有该商标或名称权利的实体或其产品。
Dell Inc. 对不属于自己的商标和商品名称，不拥有任何产权利益。
2009 年 7 月
查找信息
小心：
安全、环保和法规信息
文件提供了重要的安全和法规信息。
您正在寻找什么？
在此查找
S 我的 UPS 的用户指南
Dell UPS
S Dell 网络管理卡用户指南
S Dell UPS 管理软件
注意： 文件和软件更新可在 support.dell.com
找到。
查找信息
|
35
光盘
S 规格
Dell UPS 用户指南
S 如何配置 UPS 设置
用户指南可从 Dell UPS 光盘和 support.dell.com
S 如何诊断故障和解决问题
上找到。
S 安全操作说明
安全、环保和法规信息
S 行政法规信息
S 回收信息
S 保修信息
Dell 保修和支持信息
S 条款和条件（仅限美国）
S 最终用户许可协议
S 支持信息 Dell 支持网站 — support.dell.com
注意： 选择您的区域或业务部门，
以查看合适的支持网站。
安装
小心：在进行本文件中的步骤之前，请先阅读和遵循
安全、环保和法规信息
文件中的安全操作说明和重要法规信息。
拆开外部电池模块包装
1 拆开外部电池模块 （EBM）包装。
以环保的方式处理包装材料或回收循环利用，或者收起存放以备将来使用。
36
|
安装
取下电池连接器盖
注意: 连接 EBM 和 UPS 时可能会出现少量火花。 这是正常现象，不会对人员产生伤害。
将 EBM 线缆迅速稳固地插入 UPS 电池连接器中。
注意:如果 UPS 在无 EBM的情况下储存或使用，作为一项安全措施，必须安装电池连接器盖。
2 从后面板上取下电池连接器盖。 保留外盖和螺钉。
安装应变消除支架
安装
|
37
3 将电池连接器盖安装在EBM电缆下方，以提供应变消除。
以侧边旋转电池连接器盖，并放置在 EBM 电缆下方。
连接 EBM 电缆
4 将EBM电缆插入 UPS 电池连接器。
5 用步骤 2 中取下的螺钉将电池连接器盖固定在 UPS 后面板上。
小心：
按照 UPS
入门指南
文件中的说明或
Dell 在线互动塔式 UPS
500W
，
1000W
和
1920/1500W
用户指南
中有关安装 UPS 的说明。
38
|
安装
