Dell PowerVault MD3000: Rozpoczęcie pracy z systemem
Rozpoczęcie pracy z systemem: Dell PowerVault MD3000
Rozpoczęcie pracy
z systemem
www.dell.com | support.dell.com
Noty, uwagi i ostrzeżenia
UWAGA: UWAGA oznacza ważną informację, która pomoże lepiej wykorzystać system.
POUCZENIE: POUCZENIE wskazuje na możliwość uszkodzenia sprzętu lub utraty danych i informuje
o sposobie uniknięcia problemu.
OSTRZEŻENIE: PRZESTROGA wskazuje na możliwość zaistnienia sytuacji niebezpiecznej,
której skutkiem mogą być uszkodzenia sprzętu, obrażenia ciała lub śmierć.
____________________
Informacje zamieszczone w tym dokumencie mogą zostać zmienione bez uprzedzenia.
© 2005 Dell Inc. Wszystkie prawa zastrzeżone.
Zabrania się powielania w jakiejkolwiek postaci bez pisemnej zgody firmy Dell Inc.
Znaki towarowe użyte w niniejszym tekście: Dell i logo DELL są znakami towarowymi firmy Dell Inc.
W niniejszym tekście mogą występować inne znaki towarowe i nazwy handlowe odnoszące się zarówno do podmiotów mających prawo
do tych znaków i nazw, jak i do ich produktów. Dell Inc. nie zgłasza roszczeń do innych znaków i nazw handlowych poza swoimi.
Model AMP01
Kwiecień 2010
P/N YD846 Wersja A01
Funkcje systemu
Ta sekcja opisuje najważniejsze cechy sprzętu i oprogramowania wchodzącego w skład systemu.
Dostarcza ona również informacji o innych dokumentach niezbędnych podczas konfiguracji systemu
oraz informuje o sposobie uzyskania pomocy technicznej.
Najważniejsze funkcje systemu obejmują:
•
System przechowywania danych do zamontowania na stabilnym stelażu.
•
Pojemność pozwalająca na zamontowanie 15 1 -calowych dysków twardych, 3.0-Gbps,
podłączanych szeregowo przez SCSI i/lub (SAS), z możliwością podłączenia w trakcie pracy
systemu.
•
Zasilacz SAS 5/E do podłączania układu przechowywania danych do serwera (ów).
UWAGA: Uruchamianie systemu nie jest obsługiwane z urządzenia zewnętrznego
podłączonego do zasilacza SAS lub SCSI, włącznie z SAS 5/E, PERC 5/E, PERC 4e/DC lub
PERC 4/DC. Odwiedź stronę internetową support.dell.com, aby uzyskać najaktualniejsze
informacje o uruchamianiu systemu z urządzeń zewnętrznych.
•
Nadmiarowy zasilacz do podłączania urządzeń podczas pracy systemu i moduły chłodzenia
umożliwiające łatwą obsługę systemu.
•
Dwa aktywne moduły kontrolera RAID do zarządzania nadmiarowymi danymi i systemem.
•
Obsługa aż do trzech połączonych łańcuchowo obudów systemu przechowywania danych mogących
pomieścić łącznie 45 dysków twardych.
•
Konfiguracja i monitorowanie za pomocą oprogramowania MD Storage Manager.
•
Cztery czujniki do monitorowania temperatury otoczenia.
•
Zapasowy zasilacz (BBU) gwarantujący zasilanie pamięci systemu (cache) kontrolera RAID
w przypadku przerwy w dostawie energii.
•
Funkcja wyłączania systemu w przypadku przekroczenia dopuszczalnej temperatury.
•
Obsługa szerokiej gamy serwerów (proszę zapoznać się z plikiem readme dostarczonym wraz z
systemem w celu uzyskania informacji o obsługiwanych systemach. Z aktualną wersją pliku readme
można się zapoznać na stronie internetowej firmy Dell
support.dell.com
.)
Rozpoczęcie pracy z systemem 53
Inne przydatne informacje
Ostrzezenie: The
Przewodnik z informacjami o produkcie
dostarcza ważnych informacji
dotyczących bezpieczeństwa oraz informacji prawnych. Informacje dotyczące gwarancji
mogą zostać zamieszczone w tym dokumencie lub dostarczone jako oddzielny dokument.
•
Instrukcja instalacji stelażu
lub
Przewodnik instalacji stelażu
dostarczony wraz ze stelażem opisuje
sposób instalacji systemu na stelażu.
•
Podręcznik użytkownika sprzętu
dostarcza informacji o funkcjach systemu i opisuje sposób
rozwiązywania problemów zaistniałych podczas użytkowania systemu oraz sposób instalacji lub
wymiany elementów systemu.
•
Płyta CD dołączona do systemu dostarcza dokumentacji i narzędzi niezbędnych do konfigurowania
systemu i zarządzania nim.
•
Informacje handlowe o wersji systemu lub pliki readme mogą być dołączone do systemu w celu
dostarczenia uaktualnień wprowadzonych do systemu lub dokumentacji w ostatniej chwili lub mogą
stanowić zaawansowany materiał referencyjny przeznaczony dla doświadczonych użytkowników lub
personelu technicznego.
Uzyskiwanie pomocy technicznej
Jeżeli nie rozumieją Państwo procedur opisanych w tym przewodniku lub jeżeli system nie działa zgodnie
z oczekiwaniami, proszę zapoznać się z Podręcznikiem użytkownika sprzętu.
Dostępne są również szkolenia i certyfikaty firmy Dell Enterprise – proszę odwiedzić stronę internetową
www.dell.com/training w celu uzyskania dalszych informacji. Ta usługa może nie być dostępna we
wszystkich miejscach.
Instalacja i konfiguracja
Ostrzezenie: Przed wykonaniem poniższej procedury należy przeczytać i zastosować się do
instrukcji bezpieczeństwa oraz ważnych informacji prawnych zamieszczonych w
Przewodnik
z informacjami o produkcie
.
Ta sekcja opisuje czynności, które mają być wykonane podczas konfigurowania systemu po raz pierwszy.
54 Rozpoczęcie pracy z systemem
Rozpakowanie systemu
Proszę rozpakować system i zidentyfikować jego poszczególne elementy.
Zachowaj wszystkie opakowania na wypadek potrzeby późniejszego ich wykorzystania.
Instalowanie prowadnic i systemu w stelażu
Po przeczytaniu “Instrukcji dotyczących bezpieczeństwa” przedstawionych w dokumentacji instalacyjnej
stelaża przeznaczonego dla systemu, proszę zainstalować na stelażu prowadnice i system.
W celu uzyskania instrukcji dotyczących instalowania systemu w stelażu, należy przejrzeć dokumentację
instalacji stelaża.
Rozpoczęcie pracy z systemem 55

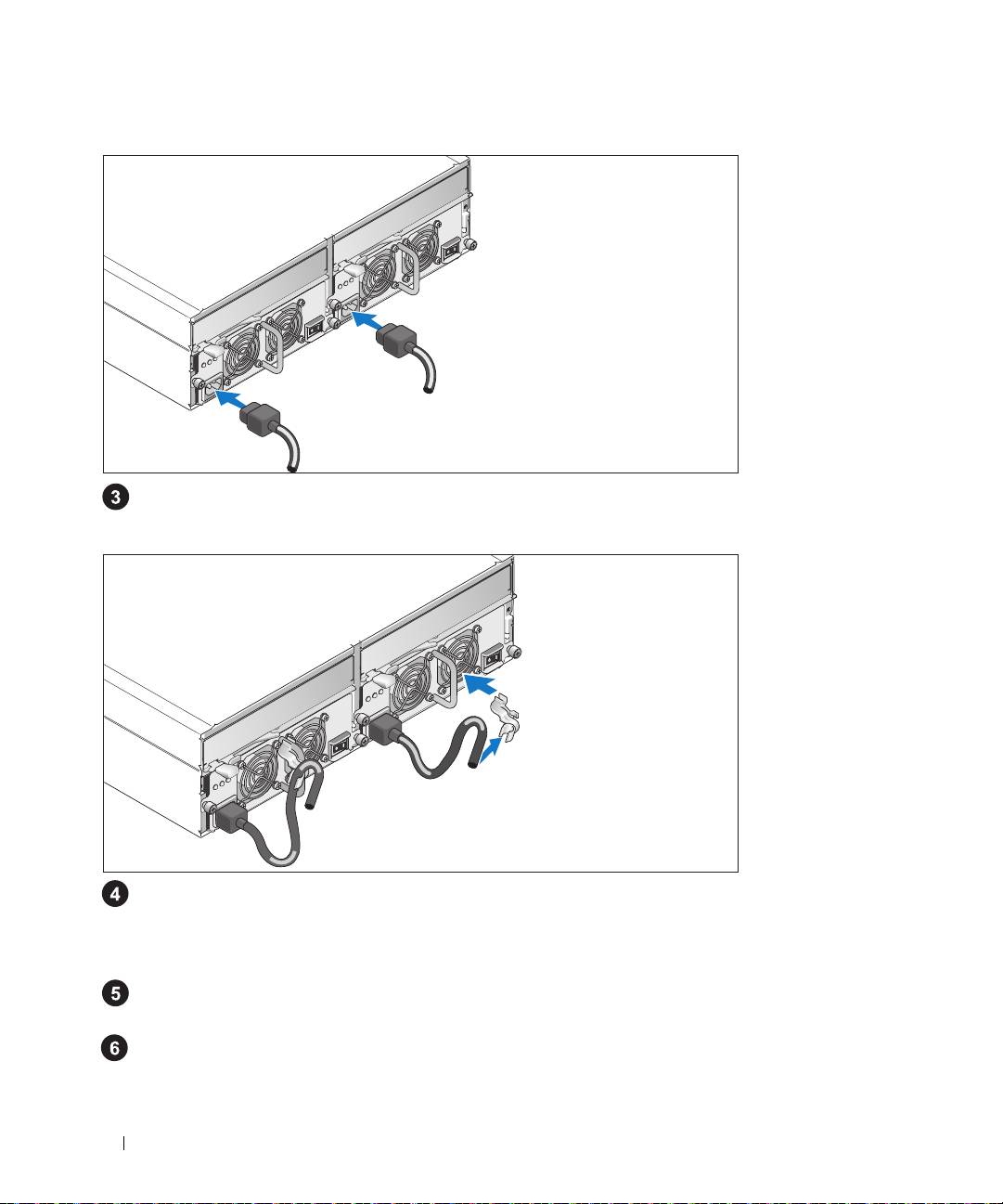

Podłączanie kabla zasilania
Podłączyć oba kable zasilania do zasilacza/modułów wentylatora.
Mocowanie wspornika podtrzymującego kabel zasilania
Podłączyć wspornik podtrzymujący kabel zasilania do pętli zasilacza mocując tylny zaczep wspornika
do górnej części pętli, a środkowy zaczep do środkowej części pętli usytuowanej pionowo. Podłączyć
kabel zasilania systemu do zacisku kabla na wsporniku. Powtórzyć tę samą procedurę dla drugiego
zasilacza.
Podłączyć drugą końcówkę tych kabli do uziemionego gniazdka zasilania lub oddzielnego źródła
zasilania
np. do zasilania bezprzerwowego (UPS) lub
do jednostki rozdziału zasilania (PDU).
Proszę podłączyć kable do modułów kontrolera RAID zgodnie z instrukcjami zawartymi w
Podręczniku
użytkownika sprzętu
.
56 Rozpoczęcie pracy z systemem
Włączanie systemu
Podłączyć system do zasilania włączając zarówno zasilacz, jak i moduły wentylatora.
Instalowanie ramki
Zainstalować ramkę (opcjonalną) wsuwając jej prawą krawędź do prawej przedniej pętli na systemie,
anastępnie wciskając lewą krawędź ramki do systemu, aż do momentu, w którym ramka wskoczy
na miejsce.
Rozpoczęcie pracy z systemem 57
Specyfikacja techniczna
Dyski
Dyski twarde aż do 15 1 -calowych dysków twardych, 3.0-Gbps, podłączanych szeregowo
przez SAS i/lub SATA II, z możliwością podłączenia w trakcie pracy
systemu. (Proszę zapoznać się z plikiem readme w celu uzyskania informacji
o obsługiwanych pojemnościach dysków).
Moduły kontrolera RAID
Kontrolery RAID
•
2 aktywne kontrolery, które można podłączyć podczas pracy systemu
•
256 MB pamięci systemowej (cache) dla każdego kontrolera
•
1 czujnik temperaturowy dla każdego kontrolera
Złącza kontrolera RAID na panelu tylnym
Złącza SAS (dla każdego
•
1 złącze SAS (Port 0) "IN"(wejście) dla podłączenia do hosta.
kontrolera RAID)
•
1 złącze SAS (Port 1) "IN"(wejście) dla podłączenia do dodatkowego
hosta (jeżeli takowy jest zainstalowany).
•
1 złącze SAS dla portu "OUT"(wyjście) pozwalające na rozbudowę przy
użyciu dodatkowej obudowy.
Złącze do funkcji diagnostycznej/
1 6-pinowe złącze mini-DIN ( port funkcji diagnostycznej tylko do użytku
usuwania błędów (dla każdego
fabrycznego firmy Dell).
kontrolera RAID)
Złącze sieci Ethernet (dla każdego
1 podłączenie 10/100 BASE-T dla zewnątrzpasmowego zarządzania
kontrolera RAID)
obudową.
Tablica połączeń
Złącza
•
15 złącz SAS dla dysków twardych
•
2 złącza dla zasilacza i modułu wentylatora
•
2 zestawy złącz dla kontrolera RAID (6 złącz dla każdego kontrolera)
•
1 złącze dla panela sterowania diod LED w przedniej części obudowy
Czujniki 2 czujniki temperatury
Wskaźniki LED
Panel przedni
•
1 dwukolorowy wskaźnik LED informujący o statusie systemu
•
2 jednokolorowe wskaźniki LED (jeden informujący o zasilaniu,
jeden nieużywany)
Nośnik dysku twardego
•
1 jednokolorowa dioda LED informująca o pracy systemu
•
1 dwukolorowy wskaźnik LED informujący o statusie każdego dysku
58 Rozpoczęcie pracy z systemem
Kontrolery RAID Następujące jednokolorowe diody LED:
•
Awaria zasilacza
•
Pamięć systemu (cache) aktywna
•
Awaria kontrolera
•
Zasilanie kontrolera
•
Połączenie sieci Ethernet
•
Praca sieci Ethernet
•
Awaria wyjścia SAS
•
Wyjście SAS aktywne
•
Awaria wejścia SAS (2 jeżeli jest zainstalowane dodatkowe złącze dla
wejścia)
•
Wejście SAS aktywne (2 jeżeli jest zainstalowane dodatkowe złącze dla
wejścia)
Zasilacz/moduł wentylatora 3 wskaźniki statusu LED informujące o statusie zasilacza, awarii zasilacza /
wentylatora i statusie zasilania prądem zmiennym.
Zasilacze
Moc Maksymalna moc zasilania ciągłego – 488 W, wartość maksymalna - 550 W
Rozproszenie ciepła 200 W
Napięcie 100–240 V znamionowe (faktyczne 90–264 V)
Częstotliwość: 47–63 Hz
Natężenie 7.2 A przy 100 V, 3.6 A przy 200 V
Dostępne zasilanie dysku twardego (dla każdego slotu)
Zużycie mocy przez obsługiwane
Aż do 1.3 A przy +12 V
dyski twarde
Aż do 1,5 A przy +5 V
Cechy fizyczne
Wysokość 13.11 cm (5.16 cali)
Szerokość 44.63 cm (17.57 cali)
Głębokość 48.01 cm (18.9 cali)
Waga (konfiguracja maksymalna) 35.37 kg (78 funtów)
Rozpoczęcie pracy z systemem 59
Warunki zewnętrzne (Obudowa)
Temperatura:
Podczas eksploatacji
10° do 35°C (50° do 95°F)
Podczas przechowywania
–40° do 65°C (–40° do 149°F)
Wilgotność względna
Podczas eksploatacji
20% do 80% (przy braku kondensacji)
Podczas przechowywania
5% do 95% (przy braku kondensacji)
Wysokość
Podczas eksploatacji
–16 do 3048 m (–50 do 10,000 stóp)
Podczas przechowywania
–16 do 10 600 m (–50 do 35,000 stóp)
BTU na godzinę 1430
Warunki zewnętrzne (Zasilacz zapasowy [BBU])
Maksymalna moc wejściowa
•
+12 VDC +/–5% przy 1 A
•
+3,3 VDC +/–5% przy 150 mA
•
dopuszczalna temperatura podczas eksploatacji: 5° do 55°C
(41° do 131°F)
Regulowane napięcie wyjściowe z
•
+2.5 VDC +/–3% at 20 mA do 120 mA
zasilacza zapasowego (BBU)
•
dopuszczalna temperatura podczas eksploatacji: 5° do 55°C
(41° do 131°F)
Minimalny okres użytkowania
72 godziny dla 256-MB DDR-I DIMM, 2.5 V przy 120 mA
(żywotności)
Dopuszczalna temperatura podczas
•
5° do 55°C (41° do 131°F)
pracy urządzenia
•
Maksymalna temperatura suchej diody obniżona o 3.3°C (37.9°F) na każde
(sucha dioda/wskaźnik)
1000 m (3281 stóp) powyżej 500 m (1640 stóp)
Dopuszczalna wilgotność względna
5% do 90% (przy braku kondensacji)
podczas pracy urządzenia
Dopuszczalna temperatura podczas
•
–10° do 45°C (14° do 113°F) przez maksymalny okres 3 miesięcy
przechowywania
•
Maksymalna temperatura suchej diody obniżona o 3.3°C (37.9°F) na każde
(sucha dioda/wskaźnik)
1000 m (3281 stóp) powyżej 500 m (1640 stóp)
Dopuszczalna temperatura podczas
–20° do 60°C (–4° do 140°F) przez maksymalny okres 1 tygodnia
transportu (sucha dioda/wskaźnik)
Dopuszczalna wilgotność podczas
Wilgotność względna od 5% do 95%
przechowywania i transportu
Maksymalny gradient temperatury
1°C (33.8°F) na minutę do maksimum 20°C (68°F) na godzinę
podczas przechowywania i transportu
Maksymalny gradient wilgotności
30% wilgotności względnej na godzinę
podczas przechowywania i transportu
60 Rozpoczęcie pracy z systemem
