Dell PowerVault MD3000: Procedimientos iniciales con el sistema
Procedimientos iniciales con el sistema: Dell PowerVault MD3000
Procedimientos iniciales
con el sistema
www.dell.com | support.dell.com
Notas, avisos y precauciones
NOTA: una NOTA proporciona información importante que le ayudará a utilizar mejor el sistema.
AVISO: un AVISO indica la posibilidad de daños en el hardware o la pérdida de datos, e informa de cómo evitar
el problema.
PRECAUCIÓN: un mensaje de PRECAUCIÓN indica el riesgo de daños materiales, lesiones o incluso la muerte.
____________________
La información contenida en este documento puede modificarse sin previo aviso.
© 2005 Dell Inc. Reservados todos los derechos.
Queda estrictamente prohibida la reproducción de este documento en cualquier forma sin la autorización por escrito de Dell Inc.
Marcas comerciales utilizadas en este texto: Dell y el logotipo de DELL son marcas comerciales de Dell Inc.
Otras marcas y otros nombres comerciales pueden utilizarse en este documento para hacer referencia a las entidades que los poseen
o a sus productos. Dell Inc. renuncia a cualquier interés sobre la propiedad de marcas y nombres comerciales que no sean los suyos.
Modelo AMP01
Abril de 2010 P/N YD846 Rev. A01
Características del sistema
En esta sección se describen las principales características de hardware y software del sistema.
También se ofrece información sobre otros documentos que puede necesitar al instalar el sistema
y sobre cómo obtener asistencia técnica.
Las principales características del sistema son:
• Sistema de almacenamiento eficiente de montaje en rack
• Capacidad para 15 discos físicos SCSI conectados en serie (SAS) y/o SATA II (dispositivo conector
de tecnología avanzada serie II) de 3 Gbps, acoplamiento activo y 1 pulgada
• Adaptador SAS 5/E para conectar la matriz de almacenamiento al servidor o los servidores
NOTA: no es posible iniciar el sistema desde un dispositivo externo conectado a un adaptador SAS o
SCSI, incluido SAS 5/E, PERC 5/E, PERC 4e/DC o PERC 4/DC. Para obtener información sobre cómo iniciar
el sistema desde dispositivos externos, visite support.dell.com.
• Módulos redundantes de refrigeración y fuente de alimentación de acoplamiento activo para
facilitar las reparaciones
• Dos módulos de controladora RAID activo/activo para permitir la administración de sistemas
y datos redundantes
• Soporte para un máximo de dos alojamientos para almacenamiento conectados secuencialmente
para un total de 45 discos físicos
• Configuración y supervisión a través del software MD Storage Manager
• Cuatro sensores para supervisar la temperatura ambiente
• Unidad de reserva de batería (BBU) para alimentar la memoria de sistema (caché) de la contro-
ladora RAID en caso de interrumpirse la alimentación
• Capacidad de apagado del sistema en caso de exceso de temperatura
• Soporte para una amplia gama de servidores. Consulte el archivo Léame del sistema para ver una
relación de los sistemas admitidos. Encontrará un archivo Léame actualizado en la página Web
de Dell (
support.dell.com
).
Procedimientos iniciales con el sistema 73
Otra información necesaria
PRECAUCIÓN: en la Guía de información del producto se proporciona información importante sobre seguridad
y normativas. La información de la garantía puede estar incluida en este documento o constar en un documento
aparte.
• En los documentos
Instrucciones de instalación del rack
o
Guía de instalación del rack
incluidos con
el rack se describe cómo instalar el sistema en un rack.
• En el
Manual del propietario del hardware
se proporciona información sobre las características del
sistema y se describe cómo solucionar problemas del sistema e instalar o reemplazar componentes
del sistema.
• El CD de recursos que se suministra con el sistema proporciona documentación y herramientas
para configurar y administrar el sistema.
• Es posible que se incluyan notas de la versión o archivos Léame para proporcionar actualizaciones
de última hora relativas al sistema o a la documentación, o material de consulta técnica avanzada
destinado a técnicos o usuarios experimentados.
Obtención de asistencia técnica
Si no comprende un procedimiento de esta guía o si el sistema no funciona del modo esperado,
consulte el Manual del propietario del hardware.
Tiene a su disposición el servicio de formación y certificación Dell para empresas. Para obtener más
información, visite www.dell.com/training. Es posible que este servicio no se ofrezca en todas las
regiones.
Instalación y configuración
PRECAUCIÓN: antes de realizar el procedimiento siguiente, lea y siga las instrucciones de seguridad
y la información importante sobre normativas incluidas en la Guía de información del producto.
En esta sección se describen los pasos para configurar el sistema por primera vez.
74 Procedimientos iniciales con el sistema
Desembalaje del sistema
Desembale el sistema e identifique cada elemento.
Guarde el material de embalaje por si lo necesitara más adelante.
Instalación de los rieles y del sistema en un rack
Una vez que haya leído las “Instrucciones de seguridad” de la documentación del sistema relativa
a la instalación del rack , instale los rieles y el sistema en el rack.
Consulte la documentación de instalación del rack para obtener instrucciones sobre la instalación
del sistema en un rack.
Procedimientos iniciales con el sistema 75

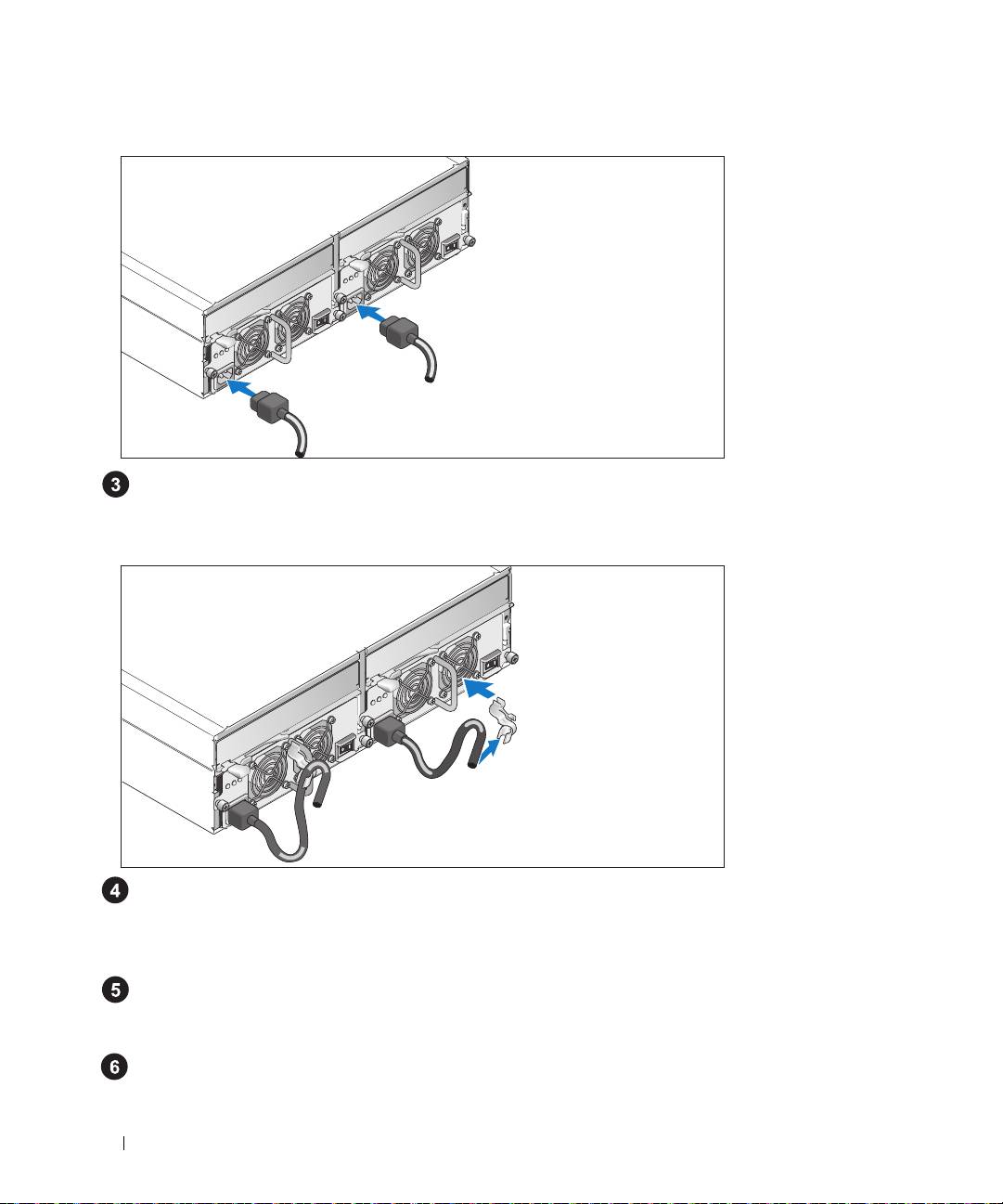

Conexión de los cables de alimentación
Conecte los dos cables de alimentación a los módulos de fuente de alimentación/ventilador
de refrigeración.
Fijación del soporte de retención del cable de alimentación
Sujete el soporte de retención del cable de alimentación al asa de la fuente de alimentación fijando
la abrazadera posterior del soporte a la parte superior del asa y la abrazadera intermedia a la mitad
vertical del asa. Fije el cable de alimentación del sistema a la abrazadera correspondiente del
soporte. Repita el procedimiento para la segunda fuente de alimentación.
Conecte el extremo opuesto de los cables de alimentación a una toma eléctrica con conexión a tierra
o a otra fuente de alimentación, como
un sistema de alimentación
ininterrumpida (SAI) o una unidad
de distribución de alimentación (PDU)
.
Cablee los módulos de controladora RAID según las instrucciones proporcionadas en el
Manual
del propietario del hardware
.
76 Procedimientos iniciales con el sistema
Encendido del sistema
Encienda el sistema activando los dos módulos de fuente de alimentación/ventilador de refrigeración.
Instalación del embellecedor
Instale el embellecedor (opcional) insertando el extremo derecho del embellecedor en el asa frontal
derecha del sistema y luego presionando el extremo izquierdo del embellecedor contra el sistema
hasta que quede bien encajado.
Procedimientos iniciales con el sistema 77
Especificaciones técnicas
Discos
Discos físicos Hasta 15 discos físicos SAS y/o SATA II de acoplamiento activo de
1 x 3,5 pulgadas (3 Gbps). Consulte el archivo Léame del sistema
para ver las capacidades de disco admitidas.
Módulos de controladora RAID
controladoras RAID
• 2 controladoras activo/activo de acoplamiento activo
• 256 MB de caché por controladora
• 1 sensor de temperatura por controladora
Conectores del panel posterior de la controladora RAID
Conectores SAS
• 1 conector de puerto 0 SAS “de entrada” para conexión al host
(por controladora RAID)
• 1 conector de puerto 1 SAS “de entrada” (si está instalado)
para conexión a un host adicional
• 1 conector de puerto SAS “de salida” para expansión a un
alojamiento adicional
Conector de depuración
1 miniconector DIN de 6 patas (puerto de depuración sólo para
(por controladora RAID)
uso en fábrica de Dell)
Conector Ethernet
1 conexión 10/100 BASE-T para la administración fuera de banda
(por controladora RAID)
del alojamiento
Tarjeta de plano posterior
Conectores
• 15 conectores de disco físico SAS
• 2 conectores de módulo de fuente de alimentación/ventilador
de refrigeración
• 2 conjuntos de conectores de controladora RAID
(6 conectores cada controladora)
• 1 conector del panel de control para LED frontales
Sensores 2 sensores de temperatura
Indicadores LED
Panel frontal
• 1 indicador LED de dos colores de estado del sistema
• 2 indicadores LED de un solo color (uno para alimentación;
otro para no funcionamiento)
Portaunidades de disco físico
• 1 LED de actividad de un solo color
• 1 indicador LED de estado de dos colores por disco
78 Procedimientos iniciales con el sistema
Controladoras RAID Los siguientes LED de un solo color:
• Error de batería
• Caché activa
• Error de controladora
• Alimentación de controladora
• Enlace Ethernet
• Actividad Ethernet
• Error de SAS de salida
• SAS de salida activo
• Error de SAS de entrada (2 si hay instalado un conector
de entrada adicional)
• SAS de entrada activo (2 si hay instalado un conector de entrada
adicional)
Módulo de fuente de
3 indicadores LED de estado para el estado de la fuente de
alimentación/ventilador
alimentación, los fallos del ventilador o la fuente de alimentación
de refrigeración
y el estado de CA
Fuentes de alimentación
Potencia 488 W continuos como máximo; pico de 550 W
Disipación de calor 200 W
Voltaje 100–240 V nominal (90–264 V real)
Frecuencia 47–63 Hz
Amperaje 7,2 A a 100 V; 3,6 A a 200 V
Alimentación del disco físico disponible (por ranura)
Consumo de energía admitido
Hasta 1,3 A a +12 V
para el disco físico
Hasta 1,5 A a +5 V
Características físicas
Altura 13,11 cm
Anchura 44,63 cm
Profundidad 48,01 cm
Peso (configuración máxima) 35,37 kg
Procedimientos iniciales con el sistema 79
Especificaciones ambientales (alojamiento)
Temperatura:
En funcionamiento
De 10 °C a 35 °C
En almacenamiento
De –40 °C a 65 °C
Humedad relativa
En funcionamiento
Del 20 al 80 % (sin condensación)
En almacenamiento
Del 5 al 95 % (sin condensación)
Altitud
En funcionamiento
De –16 a 3 048 m
En almacenamiento
De –16 a 10 600 m
BTU por hora 1430
Especificaciones ambientales (unidad de reserva de batería [BBU])
Alimentación de entrada
• +12 V CC +/–5 % a 1 A
máxima
• +3,3 V CC +/–5 % a 150 mA
• Intervalo de temperaturas de funcionamiento: De 5 °C a 55 °C
Voltaje de salida regulado
• +2,5 V CC +/–3 % a 20 mA hasta 120 mA
desde la BBU
• Intervalo de temperaturas de funcionamiento: De 5 °C a 55 °C
Tiempo de retención mínimo
72 horas para DIMM DDR-I de 256 MB, 2,5 V a 120 mA
(expectativas de vida)
Intervalo de temperaturas
• De 5 °C a 55 °C
de trabajo (bulbo seco)
• Temperatura máxima de bulbo seco reducida en 3,3 °C por cada
1 000 m por encima de 500 m
Intervalo de humedad relativa
Del 5 al 90 % sin condensación
de trabajo
Intervalo de temperaturas de
• De –10 °C a 45 °C durante 3 meses como máximo
almacenamiento (bulbo seco)
• Temperatura máxima de bulbo seco reducida en 3,3 °C por cada
1 000 m por encima de 500 m
Intervalo de temperaturas
De –20 °C a 60 °C durante 1 semana como máximo
de transporte (bulbo seco)
Intervalo de humedad en
Humedad relativa del 5 % al 95 %
almacenamiento y transporte
Gradiente de temperatura
1 °C por minuto a un máximo de 20 °C por hora
máxima de almacenamiento
y transporte
Gradiente de humedad máxima
Humedad relativa del 30 % por hora
de almacenamiento y transporte
