Dell PowerVault MD3000: Erste Schritte mit dem System

Erste Schritte

mit dem System

www.dell.com | support.dell.com

Anmerkungen, Hinweise und Warnungen

ANMERKUNG: Ein HINWEIS enthält wichtige Informationen, mit deren Hilfe Sie Ihr System besser nutzen können.

HINWEIS: Ein HINWEIS warnt vor möglichen Beschädigungen der Hardware oder vor Datenverlust und zeigt auf,

wie derartige Probleme vermieden werden können.

VORSICHT: Hiermit werden Sie auf eine potentiell gefährliche Situation hingewiesen, die zu Sachschäden,

Verletzungen oder zum Tod führen könnte.

____________________

Irrtümer und technische Änderungen vorbehalten.

© 2005 Dell Inc. Alle Rechte vorbehalten.

Die Reproduktion dieses Dokuments in jeglicher Form ist ohne schriftliche Genehmigung von Dell Inc. streng verboten.

Marken in diesem Text: Dell und das DELL Logo sind Marken von Dell Inc.

Alle anderen in dieser Dokumentation genannten Marken und Handelsbezeichnungen sind Eigentum der jeweiligen Hersteller und Firmen.

Dell Inc. erhebt keinen Anspruch auf Marken und Handelsbezeichnungen mit Ausnahme der eigenen.

Modell AMP01

April 2010 P/N YD846 Rev. A01

Systemmerkmale

In diesem Kapitel sind die wesentlichen Hardware- und Softwaremerkmale des Systems beschrieben.

Ferner erhalten Sie Informationen über weitere nützliche Dokumente, die zur Einrichtung des

Systems benötigt werden. Hier erfahren Sie auch, wie Sie technische Unterstützung erhalten

können.

Dies sind die wesentlichen Funktionsmerkmale des Systems:

• Effizientes Speichersystem mit Rackmontage

• Kapazität für 15 physische Festplatten, jeweils 1 Zoll, hot-plug-fähig, 3,0 Gb/s, SAS

(Serial-Attached SCSI) und/oder SATA II (Serial Advanced Technology Attachment II)

• SAS 5/E-Adapter zur Verbindung des Speicher-Arrays mit Servern

ANMERKUNG: Es wird kein Systemstart von einem externen Gerät an einem SAS- oder SCSI-Adapter

unterstützt, einschließlich SAS 5/E, PERC 5/E, PERC 4e/DC und PERC 4/DC. Unter support.dell.com

erhalten Sie aktuelle Informationen über das Starten von externen Geräten.

• Redundante hot-plug-fähige Netzteil- und Lüftermodule, zur vereinfachten Wartung kombiniert

• Zwei RAID-Controllermodule (aktiv/aktiv) zur redundanten Daten- und Systemverwaltung

• Unterstützung für bis zu zwei verkettete Speichergehäuse und damit insgesamt 45 physische

Laufwerke

• Konfiguration und Überwachung mit der Software MD Storage Manager

• Vier Sensoren zur Überwachung von Umgebungstemperaturen

• Batteriesicherungsmodul (BBU) zur Versorgung des RAID-Controller-Systemspeichers (Cache)

bei Stromausfall

• Funktion für Übertemperaturabschaltung

• Unterstützung für einen weiten Bereich von Servern. (Die unterstützten Server sind in der

readme-Datei zum System aufgeführt. Eine aktuelle Version der readme-Datei erhalten Sie

auf der Dell Website unter

support.dell.com

.)

Erste Schritte mit dem System 33

Weitere nützliche Informationen

VORSICHT: Das Product Information Guide (Produktinformationshandbuch) enthält wichtige Informationen zu

Sicherheits- und Betriebsbestimmungen. Garantiebestimmungen können als separates Dokument beigelegt sein.

• In der zusammen mit der Rack-Lösung gelieferten

Rack Installation Instructions

(Rack-Installations-

anleitung) bzw. im

Rack Installation Guide

(Rack-Installationshandbuch) ist die Installation des

Systems in einem Rack beschrieben.

• In der

Hardware Owner’s Manual

(Hardware-Betriebsanleitung) erhalten Sie Informationen über

Systemfunktionen, zur Fehlerbehebung am System und zum Installieren oder Austauschen von

Systemkomponenten.

• Die mitgelieferte Ressourcen-CD enthält Dokumentation und Dienstprogramme zum Konfigurieren

und Verwalten des Systems.

• Möglicherweise sind Versionshinweise oder Infodateien vorhanden – diese enthalten Aktualisierungen

zum System oder zur Dokumentation bzw. detailliertes technisches Referenzmaterial für erfahrene

Benutzer oder Techniker.

Technische Unterstützung

Falls Sie einen Vorgang in diesem Handbuch nicht nachvollziehen können oder das System sich nicht

wie erwartet verhält, nehmen Sie das Hardware Owner’s Manual (Hardware-Benutzerhandbuch) zur

Hand.

Dell bietet Unternehmenstraining und Zertifizierung an. Weitere Informationen finden Sie unter

www.dell.com/training. Diese Dienstleistungen stehen unter Umständen nicht überall zur Verfügung.

Installation und Konfiguration

VORSICHT: Bevor Sie mit dem folgenden Vorgang beginnen, lesen und befolgen Sie die Sicherheitshinweise

und die Betriebsbestimmungen im Product Information Guide (Produktinformationshandbuch).

In diesem Abschnitt ist die erstmalige Einrichtung des Systems beschrieben.

34 Erste Schritte mit dem System

Auspacken des Systems

Entnehmen Sie das System der Verpackung und identifizieren Sie die einzelnen Komponenten.

Bewahren Sie das Verpackungsmaterial für möglichen späteren Gebrauch auf.

Installation der Schienen und des Systems in einem Rack

Wenn Sie die Sicherheitshinweise in der Dokumentation zur Rack-Installation für das System

gelesen haben, können Sie die Schienen und das System im Rack installieren.

Wie Sie das System in einem Rack installieren, erfahren Sie in der Dokumentation zur Rack-

Installation.

Erste Schritte mit dem System 35

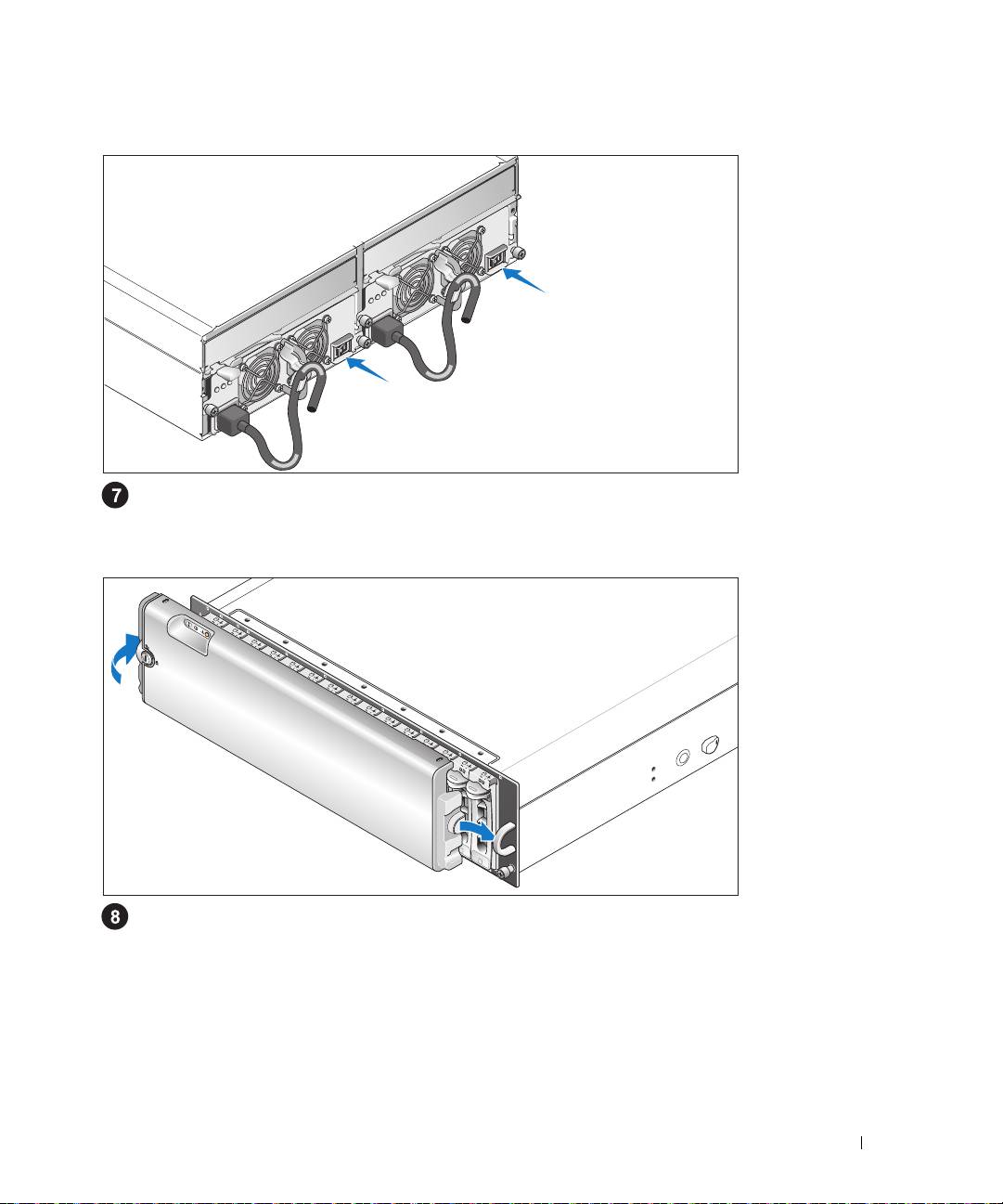

Anschließen der Netzstromkabel

Verbinden Sie beide Netzstromkabel mit den Netzteil-/Lüftermodulen.

Anbringen der Netzkabel-Rückhalteklemme

Befestigen Sie die Netzkabel-Rückhalteklemme am Netzteilgriff, indem Sie den hinteren Haken

der Klemme an der Oberseite des Griffs fixieren und den mittleren Haken der Klemme am

vertikalen Mittelteil des Griffs. Befestigen Sie das Netzstromkabel des Systems an der Kabel-

klemme. Wiederholen Sie den Vorgang für das zweite Netzteil.

Verbinden Sie das andere Ende der Netzstromkabel jeweils mit einer geerdeten Steckdose oder

einer separaten Stromquelle wie etwa einer unterbrechungsfreien Stromversorgung (USV) oder

einem Stromverteiler (PDU).

Verkabeln Sie die RAID-Controllermodule nach den Anweisungen im Hardware Owner’s Manual

(Hardware-Benutzerhandbuch).

36 Erste Schritte mit dem System

Einschalten des Systems

Aktivieren Sie die Stromversorgung des Systems, indem Sie beide Netzteil-/Lüftermodule

einschalten.

Anbringen der Frontverkleidung

Installieren Sie die Frontverkleidung (optional), indem Sie die rechte Kante der Frontverkleidung

in den Bogen vorn rechts am System einsetzen und dann die linke Seite der Frontverkleidung bis

zum Einrasten an das System drücken.

Erste Schritte mit dem System 37

Technische Daten

Laufwerke

Physische Laufwerke Bis zu 15 physische Laufwerke (1 Zoll hoch, 3,5 Zoll breit,

hot-plug-fähig, SAS und/oder SATA II mit 3,0 Gb/s).

(Die unterstützten Laufwerkkapazitäten sind in der readme-

Datei zum System verzeichnet.)

RAID-Controllermodule

RAID-Controller

• 2 hot-plug-fähige aktiv/aktiv-Controller

• 256 MB Cache je Controller

• 1 Temperatursensor je Controller

Rückseitige Anschlüsse des RAID-Controllers

SAS-Anschlüsse

• Ein SAS Port 0-Eingangsanschluss („In“) zur Verbindung

(je RAID-Controller)

mit dem Host

• Gegebenenfalls ein SAS Port 1-Eingangsanschluss („In“)

zur Verbindung mit einem weiteren Host

• Ein SAS-Ausgangsanschluss („Out“) zur Erweiterung durch

ein weiteres Gehäuse

Debug-Anschluss

Ein 6-poliger Mini-DIN-Anschluss (nur zur Nutzung durch

(je RAID-Controller)

den Hersteller)

Ethernet-Anschluss

Ein 10/100 BASE-T-Anschluss für außerbandige Verwaltung

(je RAID-Controller)

des Gehäuses

Rückwandplatine

Anschlüsse

• 15 SAS-Anschlüsse für physische Laufwerke

• 2 Anschlüsse für Netzteil-/Lüftermodule

• 2 Sätze von RAID-Controlleranschlüssen

(6 Anschlüsse für jeden Controller)

• 1 Bedienfeldanschluss für LEDs auf der Vorderseite

Sensoren 2 Temperatursensoren

LED-Anzeigen

Vorderes Bedienfeld

• 1 zweifarbige LED-Anzeige für den Systemstatus

• 2 einfarbige LED-Anzeigen (eine für Stromversorgung,

eine ohne Funktion)

Laufwerkträger

• 1 einfarbige Aktivitäts-LED

• 1 zweifarbige LED-Statusanzeige je Laufwerk

38 Erste Schritte mit dem System

RAID-Controller Folgende einfarbige LED-Anzeigen:

• Batteriefehler

• Cache aktiv

• Controllerfehler

• Controllerstromversorgung

• Ethernet-Verbindung

• Ethernet-Aktivität

• SAS-Ausgangsfehler

• SAS-Ausgang aktiv

• SAS-Eingangsfehler (zwei Anzeigen, falls weiterer

Eingangsanschluss installiert ist)

• SAS-Eingang aktiv (zwei Anzeigen, falls weiterer

Eingangsanschluss installiert ist)

Netzteil-/Lüftermodul 3 LED-Statusanzeigen für Netzteilstatus, Netzteil-/Lüfterfehler

und Netzstromstatus

Netzteile

Leistung Maximal 488 W im Dauerbetrieb; Spitzenbelastung 550 W

Wärmeabgabe 200 W

Spannung Nennwert 100-240 V (tatsächlich 90-264 V)

Frequenz 47-63 Hz

Stromstärke 7,2 A bei 100 V; 3,6 A bei 200 V

Verfügbare Leistung für physische Laufwerke (je Schacht)

Unterstützte

Bis zu 1,3 A bei +12 V

Leistungsaufnahme von

Bis zu 1,5 A bei +5 V

physischen Laufwerken

Maße und Gewicht

Höhe 13,11 cm

Breite 44,63 cm

Tiefe 48,01 cm

Gewicht (maximale

35,37 kg

Konfiguration)

Erste Schritte mit dem System 39
