Dell PowerEdge T605: Procedimientos iniciales con el sistema
Procedimientos iniciales con el sistema: Dell PowerEdge T605
Sistemas Dell™
PowerEdge™ T605
Procedimientos iniciales
con el sistema
Notas, avisos y precauciones
NOTA: Una NOTA proporciona información importante que le ayudará a utilizar
mejor el ordenador.
AVISO: Un AVISO indica la posibilidad de daños en el hardware o la pérdida
de datos, e informa de cómo evitar el problema.
PRECAUCIÓN: Un mensaje de PRECAUCIÓN indica el riesgo de daños
materiales, lesiones o incluso la muerte.
____________________
La información contenida en este documento puede modificarse sin previo aviso.
© 2007 Dell Inc. Todos los derechos reservados.
Queda estrictamente prohibida la reproducción de este documento en cualquier forma
sin la autorización por escrito de Dell Inc.
Marcas comerciales utilizadas en este texto: Dell y el logotipo de DELL son marcas comerciales
de Dell Inc.; AMD y AMD Opteron son marcas comerciales registradas de Advanced Micro Devices;
Microsoft, Windows y Windows Server son marcas comerciales registradas de Microsoft Corporation;
Red Hat y Red Hat Enterprise Linux son marcas comerciales registradas de Red Hat, Inc.; SUSE es una
marca comercial registrada de Novell Inc.
Otras marcas y otros nombres comerciales pueden utilizarse en este documento para hacer referencia
a las entidades que los poseen o a sus productos. Dell Inc. renuncia a cualquier interés sobre la
propiedad de marcas y nombres comerciales que no sean los suyos.
Modelo SCM
Noviembre de 2007 N/P JW993 Rev. A00
Componentes del sistema
En esta sección se describen los principales componentes de hardware y
software del sistema. También se ofrece información sobre otros documentos
que puede necesitar para instalar el sistema y sobre cómo obtener asistencia
técnica.
• Uno o dos procesadores AMD™ Opteron™ de doble núcleo o de cuatro
núcleos.
NOTA: Utilice el programa de configuración del sistema para visualizar la
información del procesador. Consulte el Manual del propietario del hardware.
• Módulos de memoria DDR-II de paridad registrada a 533 o 667 MHz
de un mínimo de 1 GB (sistemas con un solo procesador) o 2 GB
(sistemas con dos procesadores). La memoria puede ampliarse a
un máximo de 32 GB (sistemas con dos procesadores) mediante la
instalación de combinaciones de módulos de memoria de 512 MB,
1 GB, 2 GB o 4 GB en los ocho zócalos de módulo de memoria de
la placa base.
• Compatibilidad con hasta cuatro unidades de disco duro internas
de 3,5 pulgadas SCSI de conexión serie (SAS) o SATA sin acoplamiento
activo o de acoplamiento activo (si está disponible). Es necesaria una
tarjeta de expansión de la controladora para las unidades de disco duro
SAS o para más de dos unidades de disco duro SATA.
• Un compartimiento para unidades periféricas de 3,5 pulgadas para la
unidad de disquete opcional y dos compartimientos de 5,25 pulgadas
para las unidades admitidas siguientes: unidad de DVD-ROM, unidad
combinada de CD-RW/DVD, DVD+RW o dispositivo de copia de
seguridad en cinta.
NOTA: Los dispositivos de DVD son sólo de datos.
• Un interruptor de intrusión que indica el software de administración
de sistemas adecuado si se abre la cubierta.
• Una fuente de alimentación sin redundancia de 650 W, o una fuente
de alimentación de acoplamiento activo opcional de 675 W en una
configuración redundante 1 + 1.
Procedimientos iniciales con el sistema 101
La placa base incluye los componentes integrados siguientes:
• Controladora SATA que admite hasta dos unidades de disco duro SATA
cableadas y hasta dos de los siguientes dispositivos compatibles: unidad
de DVD-ROM, unidad combinada de CD-RW/DVD, DVD+RW
o dispositivo de copia de seguridad en cinta SATA.
NOTA: Los dispositivos de DVD son sólo de datos.
• Una ranura de expansión PCI-X a 133 MHz, tres ranuras de expansión
PCI Express (PCIe) x4 y una ranura de expansión PCIe x8.
• Una controladora gráfica 2D ATI RN50 integrada con un mínimo de
32 MB de memoria gráfica. La resolución máxima es de 1 280 x 1 024
con 65 536 colores; se admiten gráficos en las resoluciones siguientes:
640 x 480, 800 x 600, 1 024 x 768 y 1 280 x 1 024.
• Una NIC Gigabit integrada que admite velocidades de transferencia
de datos de 1 000 Mbps, 100 Mbps o 10 Mbps compatible con PXE,
Wake-on-LAN, motor de descarga TCP/IP (TOE) y descarga e inicio
de iSCSI.
• Un módulo de plataforma segura (TPM) versión 1.2 integrado para
aplicaciones de seguridad, que permite generar y almacenar claves,
contraseñas y certificados digitales (no disponible en China).
• Ocho conectores compatibles con USB 2.0 (dos en la parte frontal, uno
interno para una memoria USB de inicio y cinco en la parte posterior)
que admiten una unidad de disquete, una unidad de DVD-ROM,
un teclado, un ratón o una unidad flash USB.
• Controladora de acceso remoto (RAC) opcional para la administración
remota de sistemas.
• Controladora de administración de la placa base (BMC) estándar
con acceso serie y a LAN.
• Conectores serie y de vídeo, cinco conectores USB y un conector
de NIC en el panel posterior.
• Dos conectores USB en el panel frontal.
• LCD del panel frontal para la ID y los mensajes de error del sistema.
Para obtener más información sobre componentes específicos, consulte
“Especificaciones técnicas” en la página 109.
102 Procedimientos iniciales con el sistema
Sistemas operativos admitidos
El sistema admite los sistemas operativos siguientes:
®
®
• Microsoft
Windows Server
2008 Standard Edition y Enterprise Edition
(x86 de 32 bits)
• Microsoft Windows Server 2008 Standard Edition y Enterprise (x64)
Edition
®
• Microsoft Windows
Small Business Server 2008 Standard Edition
y Premium Edition
• Microsoft Windows Server 2003 Standard Edition y Enterprise Edition
con SP2 (x86 de 32 bits)
• Microsoft Windows Server 2003 Standard Edition y Enterprise (x64)
Edition con SP2
• Microsoft Windows Server 2003 R2 Standard Edition y Enterprise Edition
con SP2 (x86 de 32 bits)
• Microsoft Windows Server 2003 R2 Standard Edition y Enterprise (x64)
Edition con SP2
• Microsoft Windows Small Business Server 2003 R2 Standard Edition
y Premium Edition con SP2
®
®
•Red Hat
Enterprise Linux
ES y AS (versión 4.5) (x86_32)
• Red Hat Enterprise Linux ES y AS (versión 4.5) (x86_64)
• Red Hat Enterprise Linux Server 5 (x86_32)
• Red Hat Enterprise Linux Server 5 (x86_64)
®
•SUSE
Linux Enterprise Server 9 (SP4) (x86_64)
• SUSE Linux Enterprise Server 10 (x86_64)
NOTA: Para obtener la información más reciente sobre sistemas operativos
admitidos, visite www.dell.com.
Procedimientos iniciales con el sistema 103
Otra información útil
PRECAUCIÓN: La Guía de información del producto contiene información
importante sobre seguridad y normativas. La información sobre la garantía
puede estar incluida en este documento o constar en un documento aparte.
• En el
Manual del propietario del hardware
se proporciona información
sobre los componentes del sistema y se describe cómo solucionar
problemas del sistema e instalar o sustituir componentes.
• Los CD que se facilitan con el sistema proporcionan documentación
y herramientas para configurar y administrar el sistema.
• Algunas veces, con el sistema se incluyen actualizaciones que describen
los cambios realizados en el sistema, en el software o en la documentación.
NOTA: Compruebe si hay actualizaciones en support.dell.com y, si las hay,
léalas antes de proceder a la instalación, puesto que a menudo sustituyen
la información contenida en otros documentos.
• Es posible que se incluyan notas de la versión o archivos Léame para
proporcionar actualizaciones de última hora relativas al sistema o a
la documentación, o material de consulta técnica avanzada destinado
a técnicos o usuarios experimentados.
• En la documentación del sistema operativo se describe cómo instalar
(si es necesario), configurar y utilizar el software del sistema operativo.
• En la documentación de los componentes adquiridos por separado
se incluye información para configurar e instalar las opciones
correspondientes.
104 Procedimientos iniciales con el sistema
Obtención de asistencia técnica
Si no comprende algún procedimiento descrito en esta guía o si el sistema no
funciona del modo esperado, consulte el Manual del propietario del hardware.
Tiene a su disposición el servicio de formación y certificación Dell para
empresas. Para obtener más información, visite www.dell.com/training.
Es posible que este servicio no se ofrezca en todas las regiones.
Instalación y configuración
PRECAUCIÓN: Antes de realizar el procedimiento siguiente, lea y siga
las instrucciones de seguridad y la información importante sobre normativas
incluidas en la Guía de información del producto.
AVISO: Asegúrese de que no haya obstrucciones físicas a menos de unos 30 cm
de la parte frontal del sistema y a unos 61 cm de la parte posterior del sistema.
Esto podría reducir el flujo de aire y causar un sobrecalentamiento del sistema.
En esta sección se describen los pasos para configurar el sistema
por primera vez.
Desembalaje del sistema
Desembale el sistema e identifique cada elemento. Guarde el material
de embalaje por si lo necesita más adelante.
Procedimientos iniciales con el sistema 105
Conexión del teclado, el ratón y el monitor
Conecte el teclado, el ratón y el monitor (opcional).
Los conectores de la parte posterior del sistema incluyen iconos que indican
qué cable debe enchufarse en cada conector. Asegúrese de apretar los tornillos
(si los hay) del conector del cable del monitor.
Conexión del sistema a la alimentación
Conecte el cable de alimentación del monitor al monitor (opcional) y conecte
el cable (o cables) de alimentación del sistema al sistema.
106 Procedimientos iniciales con el sistema

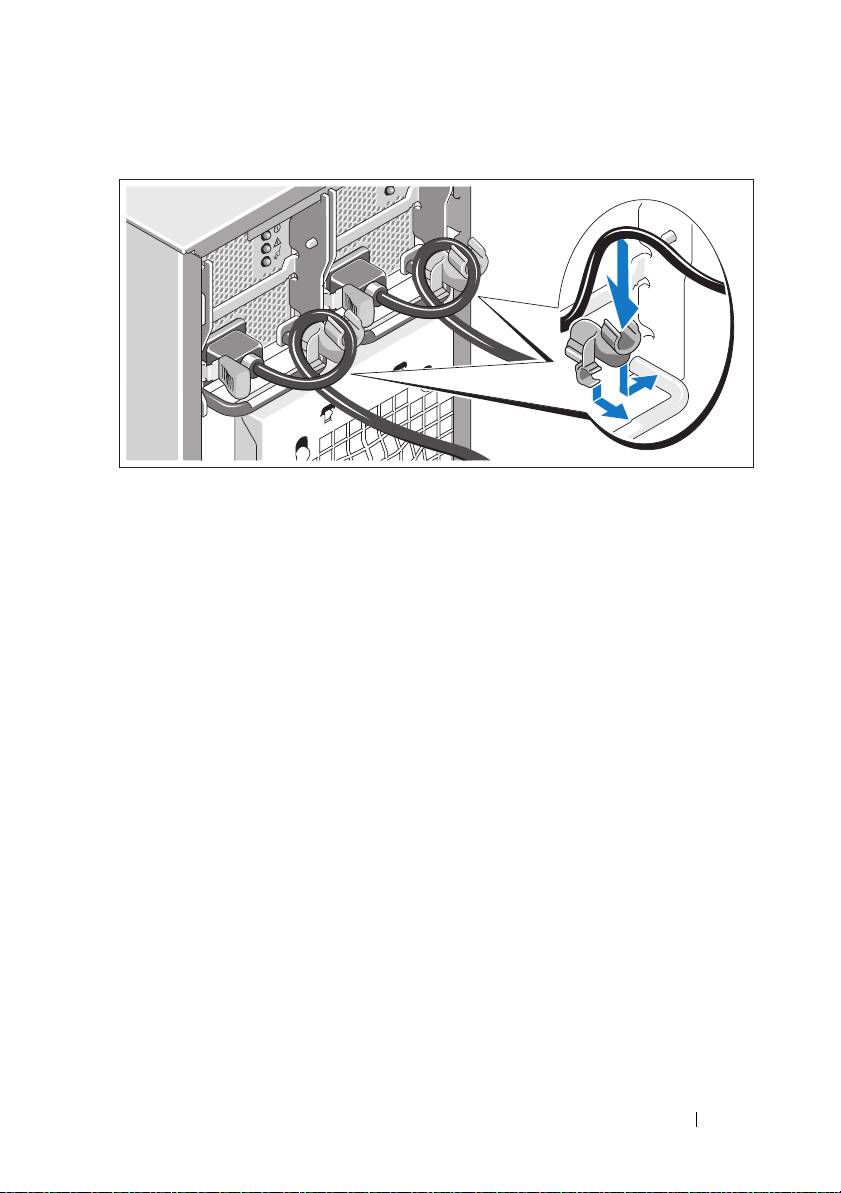

Instalación del soporte de retención del cable de alimentación
Fije el soporte de retención del cable de alimentación en el codo derecho
del asa de la fuente de alimentación. Doble el cable de alimentación del
sistema en forma de bucle, tal como se muestra en la ilustración, y fíjelo
a la abrazadera correspondiente del soporte. Repita el procedimiento para
la segunda fuente de alimentación.
Conecte el otro extremo del cable de alimentación a una toma eléctrica con
conexión a tierra o a otra fuente de energía, como por ejemplo un sistema
de alimentación ininterrumpida (SAI) o una unidad de distribución de
alimentación (PDU).
Procedimientos iniciales con el sistema 107

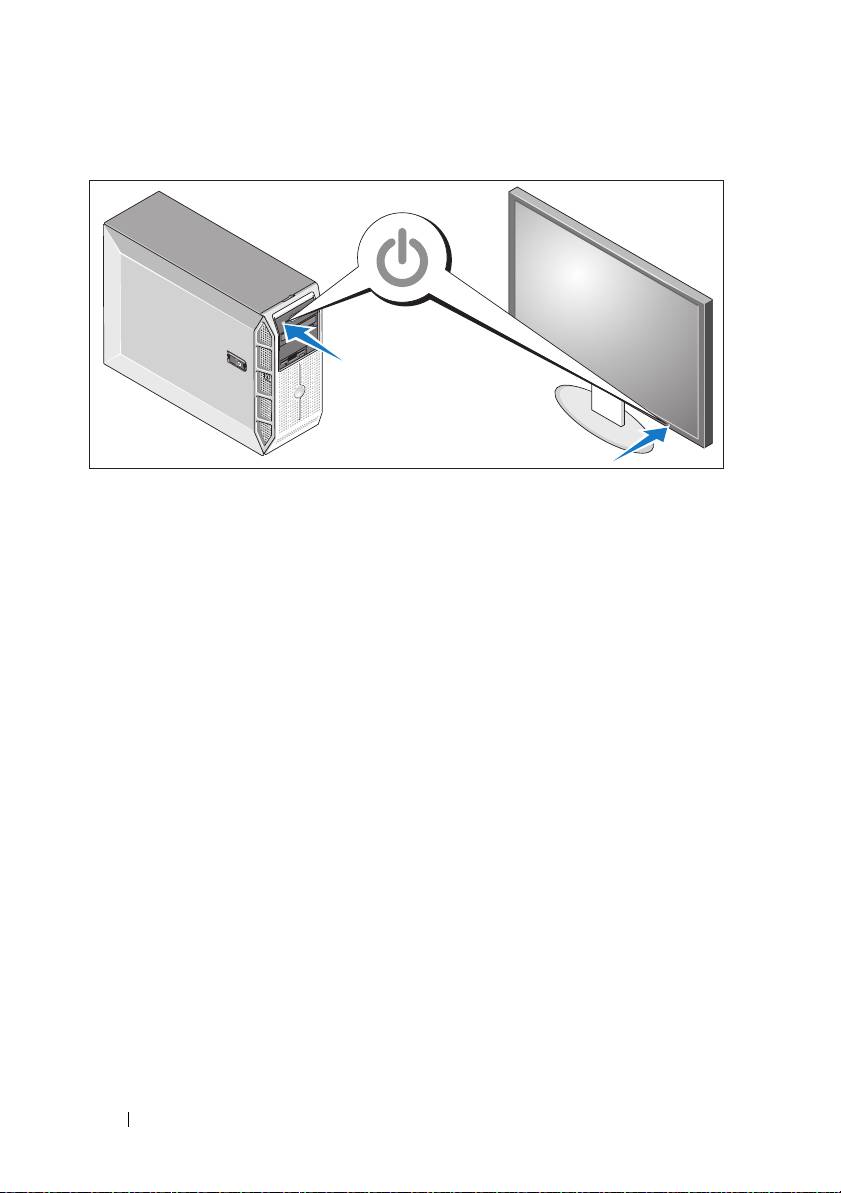

Encendido del sistema y del monitor
Presione el botón de encendido del sistema y del monitor (opcional).
Los indicadores luminosos de alimentación deberían encenderse. Ajuste
los controles del monitor hasta que la imagen mostrada sea satisfactoria.
Finalización de la configuración
del sistema operativo
Si ha adquirido un sistema operativo preinstalado, consulte la documentación
del sistema operativo que se suministra con el sistema. Para instalar un sistema
operativo por primera vez, consulte la Guía de instalación rápida. Asegúrese
de que el sistema operativo está instalado antes de instalar hardware o software
no adquirido con el sistema.
108 Procedimientos iniciales con el sistema
Especificaciones técnicas
Procesador
Tipo de procesador Uno o dos procesadores
AMD
™
Opteron
™
de doble núcleo
o de cuatro núcleos
Bus de expansión
Tipo de bus PCIe y PCI-X
Ranuras de expansión
PCIe
Una ranura x8 de 3,3 V de altura
y longitud completas (ranura 4)
Tres ranuras x4 de 3,3 V de altura y
longitud completas (ranuras de la 1 a la 3)
PCI-X
Una ranura de 3,3 V de altura y longitud
completas (ranura 5)
Un zócalo para memoria USB interna
Memoria
Arquitectura
Módulos DIMM SDRAM DDR II
de 128 bits, clasificados para funcionar
a
533 o 667 MHz
Zócalos de módulo de memoria Ocho de 240 patas
Capacidades de módulo de memoria
512 MB, 1 GB, 2 GB o 4 GB
RAM mínima
1 GB (un procesador) o 2 GB
(dos procesadores)
RAM máxima 16 GB (un procesador) o 32 GB
(dos procesadores)
Procedimientos iniciales con el sistema 109
Unidades
Unidades de disco duro
Hasta cuatro unidades de disco duro
internas de 3,5 pulgadas SAS o SATA
sin acoplamiento activo o de acoplamiento
activo (si está disponible)
Unidad de disquete Una unidad interna opcional
de 3,5 pulgadas y 1,44 MB
Unidades ópticas Hasta cuatro unidades internas
opcionales de DVD-ROM (SATA
o PATA), DVD+RW (SATA o PATA)
o CD-RW/DVD combinada (SATA)
NOTA: Los dispositivos de DVD son sólo
de datos.
Unidad de DVD USB externa opcional
Unidad de cinta Una unidad interna opcional SAS, SATA
o SCSI de 5,25 pulgadas de media altura
Dispositivo de copia de seguridad en cinta
de la unidad USB externa opcional
Unidad flash Unidad USB externa opcional
Unidad USB interna opcional
Conectores
Parte posterior
NIC
Un RJ-45 (para Broadcom Gigabit LOM)
Serie
9 patas, DTE, compatible con 16550
USB
Cinco de 4 patas compatibles con USB 2.0
Vídeo
VGA de 15 patas
Parte frontal
USB
Dos de 4 patas compatibles con USB 2.0
Internos
USB
Uno de 4 patas compatible con USB 2.0
110 Procedimientos iniciales con el sistema
Vídeo
Tipo de vídeo Integrado
Memoria de vídeo 32 MB (como mínimo)
Alimentación
Fuente de alimentación de CA
Potencia
650 W
(fuente de alimentación sin redundancia)
675 W
(fuente de alimentación redundante)
Voltaje 100-240 V CA, 6,0-3,0 A, 50/60 Hz
Disipación de calor
624 BTU/h (182,7 W)
(fuente de alimentación sin redundancia)
574 BTU/h (168 W)
(fuente de alimentación redundante)
Batería de reserva de CMOS Batería de tipo botón de litio-ion
de 3,0 V CR2032
Características físicas
Altura 456 mm
Anchura 210 mm
Profundidad 635 mm
Peso (configuración máxima) 27 kg
Procedimientos iniciales con el sistema 111
Especificaciones ambientales
NOTA: Para obtener información adicional sobre medidas ambientales relativas a
configuraciones de sistema específicas, vaya a dell.com/environmental_datasheets.
Temperatura
En funcionamiento
De 10 a 35 °C
En almacenamiento
De –40 a 65 °C
Humedad relativa
En funcionamiento
Del 20 al 80% (sin condensación) con un
gradiente de humedad máxima del 10%
por hora
En almacenamiento
Del 5 al 95% (sin condensación)
Vibración máxima
En funcionamiento
0,26 Grms, de 5 a 350 Hz a 0,0002 G2/Hz
En almacenamiento
1,54 Grms, de 10 a 250 Hz
a 0,003-0,01 G2/Hz
Impacto máximo
En funcionamiento
27 G +/– 10% con duración del impulso
de 2,6 ms +/– 10%
En almacenamiento
71 G +/– 10% con duración del impulso
de 2 ms +/– 10%, 32 G +/– 5% con
cambio de velocidad de 235 ips +/– 5%
Altitud
En funcionamiento
De –15,2 a 3 048 m
En almacenamiento
De –15,2 a 10 600 m
Nivel de contaminación atmosférica
Clase
G2 o menos de acuerdo
con ISA-S71.04-1985
112 Procedimientos iniciales con el sistema
| תכרעמה םע הדובעה תליחת 126
יאנת הביבס
הרעה: עדימל ףסונ לע תודימ תויתביבס רובע תורוצת תכרעמ תויפיצפס ,רקב תבותכב
www.dell.com/environmental_datasheets.
הרוטרפמט
הלעפה
10° דע 35°C
ןוסחא
-40° דע 65°C
תוחל תיסחי
הלעפה
20% דע 80%) אלל יוביע (םע הדירי תיתגרדה
תוחלב תיברמ לש 10% העשב
ןוסחא
5% דע 95%) אלל יוביע(
טטר יברמ
הלעפה
0.26 Grms , 5 דע 350 Hz ב- 0.0002 G2/Hz
ןוסחא
G2/Hz
1.54 Grms , 10 דע 250 Hz ב-0.003 דע 0.01
עוזעז יברמ
הלעפה
27 G/+- 10% םע ךשמ המיעפ
לש 2.6 תוינשילימ/+ - 10%
ןוסחא
71 G/+- 10% םע ךשמ המיעפ
לש 2 תוינשילימ/+ - 10% ,32 G/+ - 5% םע יוניש
תוריהמ לש 235 ips/+ - 5%
הבוג
הלעפה
ל(
-15.2 דע 3,048 רטמ) -50 דע 10,000 גר
ןוסחא
-15.2 דע 10,600 רטמ) -50 דע 35,000 לגר(
תמר םוהיז יריווא
Class
G2 וא תוחפ רדגומכ ב- ISA-S71.04-1985
125 תכרעמה םע הדובעה תליחת |
ואדיו
גוס ואדיו בלושמ
ןורכיז ואדיו 32 MB) םומינימ(
חתמ
קפס חוכ ז"ח
קפסה ילמשח םיטאווב
650 טאו) תקפסה חתמ אל הריתי(
675 טאו) תקפסה חתמ הריתי(
חתמ ילמשח
100-240 VAC ,6.0-3.0 A ,50/60 Hz
רוזיפ םוח
624 BTU/העש )תקפסה חתמ אל הריתי(
574 BTU/העש )תקפסה חתמ הריתי(
ללוסת יוביג CMOS תללוס עבטמ lithium ion CR 2032 3.0-V
תודימ תויזיפ
הבוג 456 מ"מ
בחור 210 מ"מ
קמוע 635 מ"מ
לקשמ) הרוצת תיברמ( 27 ק"ג
| תכרעמה םע הדובעה תליחת 124
םיקסיד
דע העברא SAS וא SATA לדוגב 3.5 ץניא 'םיימינפ םע
םיקסיד םיחישק
יחרוב םח וא אלל רוביח םח) םא ןימז (
ןנוכ דחא ימינפ ילנויצפוא לדוגב 3.5 ץניא ,'
ןנוכ םינוטילקת
תלוביקב 1.44 MB
דע ינש יננוכ DVD-ROM םיילנויצפוא םיימינפ
םיננוכ םייטפוא
)SATA וא PATA( ,DVD+RW ) SATA וא PATA( ,
וא םיננוכ םיבלושמ CD-RW/DVD )SATA(
הרעה: ינקתה DVD םיללוכ םינותנ דבלב.
ןנוכ DVD-ROM ינוציח ילנויצפוא גוסמ USB
SAS ,SATA וא SCSI דחא ימינפ יצחב הבוג ,
ןנוכ תוטלק
5.25 ץניא ,'ילנויצפוא
ןקתה יוביג תוטלק USB ילנויצפוא ינוציח
USB ינוציח ילנויצפוא
ןנוכ Flash
USB ימינפ ילנויצפוא
םירבחמ
בג
סיטרכ קשממ תשר) NIC(
RJ-45 דחא) רובע Broadcom Gigabit LOM(
ירוט
9 םיניפ ,DTE ,םאות 16550
USB
השימח םירבחמ ילעב 4 םיניפ ,ימאות USB 2.0
ואדיו
VGA םע 15 םיניפ
תיזח
USB
םיינש ילעב 4 םיניפ ,ימאות USB 2.0
ימינפ
USB
דחא לעב 4 םיניפ ,םאות USB 2.0
123 תכרעמה םע הדובעה תליחת |
תמלשה תרדגה תכרעמ הלעפהה
םא תשכר תכרעמ הלעפה תנקתומ שארמ ,ןייע דועיתב ףרוצמה תכרעמל .ידכ ןיקתהל תכרעמ
הלעפה םעפב הנושארה ,ןייע בךירדמ הנקתהה הריהמה .אדו תכרעמש הלעפהה תנקתומ פלינ
ןיקתתש יביכר הרמוח תונכותו אלש ושכרנ םע בשחמה.
םיטרפמ םיינכט
דבעמ
דבעמ AMD™ Opteron ™ דחא וא םיינש ילעב הביל
גוס דבעמ
הלופכ וא תעבורמ.
קיפא הבחרה
גוס קיפא PCIe ו- PCI-X
יצירח הבחרה
PCIe
דחא x 8 הבוג אלמ ,ךרוא אלמ 3.3 טלוו) ץירח 4(
השולש x 4 הבוג אלמ ,ךרוא אלמ 3.3 טלוו
)םיצירח 1 דע 3(
PCI-X
דחא הבוג אלמ ,ךרוא אלמ 3.3 טלוו) ץירח 5(
עקש חתפמ USB ימינפ דחא
ןורכיז
DDR II SDRAM DIMM 128 תויביס ,םיגרודמ
הרוטקטיכרא
הלועפל ב-533 MHz הגמ-ץרה וא 667 MHz
םיעקש לש ילודומ ןורכיז הנומש םיעקש לש 240 םיניפ
תלוביק ילודומ ןורכיז 512 MB, 1 GB, 2 GB, וא 4 GB
ןורכיז RAM ילמינימ 1 GB) דבעמ דחא (וא 2 GB) ינש םידבעמ(
ןורכיז RAM ילמיסקמ 16 GB) דבעמ דחא (וא 32 GB) ינש םידבעמ(
| תכרעמה םע הדובעה תליחת 122
תנקתה ןתיווזה הנגהל לע לבכ למשחה
רבח תא ןתיווזה הרימשל לע לבכ למשחה ףופיכב ינמיה לש תידי קפס חוכה .ףפוכ תא לבכ
למשחה לש תכרעמה רוצו ונממ האלול גצומכ רויאב .רחאל ןכמ רבח ותוא ספתל לבכה ןתיווזב .
רוזח לע ךילה הז רובע קפס חוכה ינשה.
רבח תא הצקה ינשה לש ילבכ למשחה עקשל ילמשח קראומ וא רוקמל חתמ רחא ,ןוגכ תכרעמ
לא-קספ) UPS (וא תדיחיל תקולח חתמ) PDU .(
תקלדה תכרעמה הוגצ
ץחל לע גתמ הלעפהה תכרעמב גצבו) ילנויצפוא (תורונ חתמה תורומא קולדל .ןנווכ תא ירקב
גצה ,דע הנומתהש תגצומה היהת בשלתועי ךנוצר.
121 תכרעמה םע הדובעה תליחת |
רוביח תדלקמה ,רבכעה גצהו
רבח תא תדלקמה ,רבכעה גצהו) ילנויצפוא.(
לע םירבחמה בגב תכרעמה םיעיפומ םילמס ייצמשםינ הזיא לבכ שי רבחל לכל רבחמ .
דפקה קזחל תא םיגרבה) םא םימייק (רבחמב לבכה לש גצה.
רבח תא תכרעמה למשחל
רבח תא כלב חתמ גצה גצל) ילנויצפוא( ,רבחו תא לבכ חתמה לש תכרעמה תכרעמל.
| תכרעמה םע הדובעה תליחת 120
הנקתה תעיבקו הרוצת
הארתה: ינפל עצבתש תא ךילהה אבה ,ארק תא תוארוה תוחיטבה תאו עדימ
תהתונק בךירדמ עדימה לע רצומה ,לעפו לע-ןהיפ.
העדוה: אדו ןיאש םילושכמ םייזיפ קחרמב לש 30 ס"מ תיזחמ תכרעמה ,ו-61 ס"מ
קלחהמ ירוחאה לש תכרעמה .רבדה לולע עוגפל תמירזב ריוואה ,המ לולעש םורגל
תוממחתהל רתי לש תכרעמה .
ףיעס הז ראתמ תא םיבלשה תנקתהל תכרעמה םעפב הנושארה.
תאצוה תכרעמה הזיראהמ
אצוה תא תכרעמה ההזו תא לכ םיטירפה .רומש תא לכ ירמוח הזיראה הרקמל קקדזתש םהל
רחואמ רתוי.
119 תכרעמה םע הדובעה תליחת |
עדימ ףסונ יושעש עייסל ךל
הארתה: ךירדמ עדימה לע רצומה קפסמ עדימ בושח אשונב תוחיטב תונקתו .
ןכתיי עדימש לע תוירחאה לולכ ךמסמב הז וא ךמסמב דרפנ .
• ךירדמ םילעבה לש הרמוחה קפסמ עדימ לע תונוכת תכרעמה ,ראתמו דציכ רותפל תויעב
תכרעמב ,ןיקתהלו וא ףילחהל תא יביכר תכרעמה.
• םירוטילקת םיוולנה תכרעמל םיקפסמ דועית םילכו תעיבקל הרוצת לש תכרעמה הלוהינו.
• םיתעל םיפרוצמ תכרעמל םינוכדע םיראתמה תא םייונישה ועצובש בתכרעמ ,תונכותב
ו/וא דועיתב.
הרעה: קודב דימת םא םימייק םינוכדע םישדח תבותכב support.dell.com ,
דפקהו אורקל הליחת תא םינוכדעה רחאמ םיתעלש תובורק שי םהל תומידק
לע-ינפ עדימ ראותמה םיכמסמב םירחא.
• ןכתיי םילולכש םג יצבוק readme וא תורעה רצומ ,ידכ קפסל םינוכדע לש עגרה ןורחאה
תכרעמל וא דועיתל ,וא ידכ קפסל רמוח רזע םדקתמ םיאשונב םיינכט ,דעוימה םישמתשמל
םיסונמ וא םיאנכטל.
• דועית תכרעמ הלעפהה ראתמ דציכ ןיקתהל) הרקמב ךרוצה( ,בקלעו הרוצת שמתשהלו
תנכותב תכרעמ הלעפהה.
דועית יבגל םיביכר םירחא תשכרש דרפנב קפסמ עדימ לע תעיבק הרוצתה הנקתההו
•
לש םיביכר םיילנויצפוא הלא.
תלבק עויס ינכט
םא ךניא ןיבמ תא ךילהה ראותמה ךירדמב הז ,וא םא תכרעמה הניא תלעופ יופצכ ,
ןייע בךירדמ םילעבל לש הרמוחה.
תוריש הכרדהה הכמסההו ינוגראה לש Dell ןימז דמועו ךתושרל ;תלבקל עדימ ףסונ ,
רקב תבותכב www.dell.com/training .ןכתיי תורישש הז וניא ןימז לכב םירוזאה.
| תכרעמה םע הדובעה תליחת 118
תוכרעמ הלעפה תוכמתנ
תכרעמה ךתושרבש תכמות תוכרעמב הלעפהה תואבה:
®
®
Windows Server
2008 תורודהמ Standard ו-Enterprise
• Microsoft
)32 תויביס x 86(
• Microsoft Windows Server 2008 תורודהמ Standard ו-Enterprise )x64(
®
Small Business Server 2008 ,תורודהמ Standard
• Microsoft Windows
ו-Premium
• Microsoft Windows Server 2003 תורודהמ Standard ו-Enterprise
)32 תויביס x 86(
• Microsoft Windows Server 2003 תורודהמ Standard ו-Enterprise
)x64 (םע SP2
• Microsoft Windows Server 2003 R2 תורודהמ Standard ו-Enterprise
)32 תויביס x 86 (םע SP2
• Microsoft Windows Server 2003 R2 תורודהמ Standard ו-Enterprise
)x64 (םע SP2
• Microsoft Windows Small Business Server 2003 R2 תורודהמ Standard
ו- Premium םע SP2
®
®
Enterprise Linux
ES ו- AS) הסרג 4.5) (x86_32(
• Red Hat
• Red Hat Enterprise Linux ES ו- AS) הסרג 4.5) (x86_64(
• Red Hat Enterprise Linux Server 5 )x86_32(
• Red Hat Enterprise Linux Server 5 )x86_64(
®
Linux Enterprise Server 9 )SP4( ) x86_64(
• SUSE
• SUSE Linux Enterprise Server 10) x86_64(
הרעה: תלבקל עדימ ינכדע לע תוכרעמ הלעפה תוכמתנ ,רקב רתאב www.dell.com.
117 תכרעמה םע הדובעה תליחת |
חול תכרעמה ללוכ תא תונוכתה תובלושמה תואבה:
• רקב SATA ךמותה דעב ינש םיקסיד םיחישק SATA םע םילבכ ,דעבו םיינש
םינקתההמ םיכמתנה םיאבה :DVD-ROM ,ןנוכ בלושמ CD-RW/DVD ,
DVD+RW ,וא ןקתה יוביג תטלקל לש SATA .
הרעה: ינקתה DVD םיללוכ םינותנ דבלב.
• ץירח הבחרה דחא 133-MHz PCI-X ,השולש יצירח הבחרה
PCI Express (PCIe) x4 ,ץירחו הבחרה דחא PCIe x8.
• רקב הקיפרג בלושמ ATI RN50 2D םע םומינימ 32 MB ןורכז הקיפרג .היצולוזרה
תילמיסקמה איה 1280 x 1024 םע 65,536 םיעבצ ;הקיפרגה תכמתנ תויצולוזרב
תואבה :640 x 480, 800 x 600, 1024 x 768, ו- 1280 x 1024
םינותנ לש 1000-Mbps , 100-Mbps
• Gigabit NIC בלושמ ,לגוסמה ךומתל יבצקב
וא 10 Mbps ,םע הכימת ל-PXE ,Wake-on-LAN ,עונמ TCP/IP Offload )TOE( ,
ו-iSCSI offload לוחתאו.
• לודומ המרופטלפ הנמיהמ בלושמ) TPM (הסרג 1.2 שמשמה ימושייל החטבא ,לגוסמו
רוציל ןסחאלו תוחתפמ ןסחאלו תואמסיס תודועתו תויליטיגיד )ןיסב ןימז אל(.
תיזחב ,דחא ימינפ חתפמל ןורכיז ןתינ לוחתאל ,
• הנומש םירבחמ ימאות USB-2.0) םיינש
השימחו בגב בשחמה( ,םילגוסמה ומתלך ןנוכב םינוטילקת , ןנוכ DVD-ROM ,תדלקמ ,
רבכע וא ןנוכ שאלפ USB.
• רקב השיג קוחרמ ילנויצפוא) RAC (לוהינל תוכרעמ קוחרמ.
• רקב לוהינ חול סיסב) BMC (יטרדנטס םע השיג תירוט תשיגו LAN.
חול ירוחא םיללוכ רבחמ ירוט ,רבחמ ואדיו ,השימח ירבחמ USB רבחמו
• ירבחמ
סיטרכ קשממ תשר) NIC (דחא.
• ירבחמ חולה ימדקה םיללוכ ינש ירבחמ USB.
• גצ LCD חולב ימדקה תגצהל ההזמ תכרעמ תועדוהו האיגש.
תלבקל עדימ ףסונ לע תונוכת תויפיצפס ,האר "םיטרפמ םיינכט" דומעב122.
| תכרעמה םע הדובעה תליחת 116
תונוכת תכרעמה
ףיעס הז ראתמ תא תונוכת הרמוחה הנכותהו תויזכרמה לש תכרעמה .ףיעס הז ללוכ םג עדימ
לע םיכמסמ םירחא םהלש התא יושע קקדזהל תעב תנקתה תכרעמה ,דציכו לבקל עויס ינכט.
• דבעמ ™Opteron ™AMD אדח וא םיינש ילעב הביל הלופכ וא תעבורמ.
הרעה: שמתשה תינכותב תנקתה תכרעמה ידכ גיצהל עדימ לע דבעמה .
ןייע ב ךירדמ שמתשמה הרמוחל.
• םומינימ 1 GB)תוכרעמ תולעב דבעמ דיחי (וא 2 GB) תוכרעמ תולעב ינש םידבעמ (
לש ילודומ ןורכיז -IIDDR ילעב תיביס תויגוז המושר 533 MHz וא 667 MHz.
ןורכיזה ןתינ גורדשל דע םומיסקמל לש 32 GB) תוכרעמ תולעב ינש םידבעמ (תועצמאב
תנקתה םיבוליש לש ילודומ ןורכיז חפנב 512 MB, 1 GB, 2 GB וא 4 GB תנומשב
יעקש ילודומ ןורכיזה חולב תכרעמה.
• הכימת רובע דע העברא םיננוכ םיחישק םיימינפ ,גוסמ Serial Attached SCSI )SAS (
וא SATA ,לדוגב 3.5 ץניא ,'םינתינ רוביחל םח וא םניאש םינתינ רוביחל םח) םא ןימז .(
סיטרכ הבחרה רקבל שורד רובע םיקסיד םיחישק גוסמ SAS רובע רתוי ינשמ םיקסיד
םיחישק גוסמ SATA.
• ץרפמ קסיד יפקיה דחא 3.5 ץניא 'רובע ןנוכ םיטקסידה ילנויצפואה, ינשו םיצרפמ 5.25
ץניא 'םיקסידל םיכמתנה םיאבה :DVD-ROM, CD-RW/DVD בלושמ ,DVD+RW ,
וא ןקתה יוביגל תוטלק.
הרעה: ינקתה DVD םיללוכ םינותנ דבלב.
• גתמ תחיתפ זראמה תתואמש תנכותל לוהינ תכרעמה המיאתמה רשאכ יוסיכה ןוילעה חותפ.
• תקפסה חתמ אל-הריתי 650 טאו ,וא ביחרו םח ילנויצפוא
תקפסה חתמ 675 טאו הרוצתב הריתי לש 1+1.
115 תכרעמה םע הדובעה תליחת |
תוצע, תורעה תורהזאו
הרעה: הצע תנייצמ עדימ בושח עייסיש ךל לצנל תא בשחמה הרוצב הבוט רתוי.
העדוה: הרעה תנייצמ תורשפא לש קזנ הרמוחל וא ןדבוא םינותנ ,הריבסמו דציכ
ענמיהל היעבהמ.
הארתה: הרהזא תנייצמ שפאתור לש קזנ שוכרל ,העיגפ תינפוג וא תוומ.
____________________
עדימה לולכה ךמסמב הז ןותנ םייונישל אלל העדוה תמדקומ.
© 2007 Dell Inc. לכ תויוכזה תורומש.
לח רוסיא לע תעשקו ךמסמ הז ,לכב ךרד איהש ,אלל תלבק תושר בתכב תאמ Dell Inc.
םינמיס םיירחסמ ישמשמהם טסקטב הז:Dell וגולהו לש DELL םה םינמיס םיירחסמ לש Dell Inc.;
םיירחסמ םימושר לש Advanced Micro Devices ;Microsoft,
AMD ו-AMD Opteron םה םינמיס
Windows , ו-Server Windows םה םינמיס םיירחסמ םימושר לש Microsoft Corporation; Red Hat
ו-Red Hat Enterprise Linux םה םינמיס םיירחסמ םימושר לש Red Hat Inc.; SUSE אוה ןמיס ירחסמ
םושר לש.Novell Inc.
םינמיס םיירחסמ תומשו םיירחסמ םירחא םירכזומה ךמסמב הז םיסחייתמ םימרוגל םינעוטה לתולעב לע םינמיסה
תומש ,וא לע םירצומה לש םימרוג הלא .Dell Computer Corporation ענתמתר לכמ ןיינע יניינק ינמיסב
לעו
רחסמ תומשב םיירחסמ ,טעמל םינמיסה תומשהו הלש המצע.
םימגד: SCM
רבמבונ 2007 קלח רפסמJW993 הרודהמA00
תוכרעמ ™Dell
™rEdgePowe 605T
תליחת הדובעה
םע תכרעמה
Оглавление
- Začínáme se systémem
- Guide de mise en route
- Procedimientos iniciales con el sistema
