Dell PowerEdge SC1435: Procedimientos iniciales con el sistema
Procedimientos iniciales con el sistema: Dell PowerEdge SC1435
Sistemas Dell™
PowerEdge™ SC1435
Procedimientos iniciales
con el sistema
www.dell.com | support.dell.com
Notas, avisos y precauciones
NOTA: una NOTA proporciona información importante que le ayudará a utilizar mejor el ordenador.
AVISO: un AVISO indica la posibilidad de daños en el hardware o la pérdida de datos, e informa de cómo evitar
el problema.
PRECAUCIÓN: un mensaje de PRECAUCIÓN indica el riesgo de daños materiales, lesiones o incluso la muerte.
_________________
La información contenida en este documento puede modificarse sin previo aviso.
© 2006 Dell Inc. Reservados todos los derechos.
Queda estrictamente prohibida la reproducción de este documento en cualquier forma sin la autorización por escrito de Dell Inc.
Marcas comerciales utilizadas en este texto: Dell, el logotipo de DELL y PowerEdge son marcas comerciales de Dell Inc.; Microsoft y Windows
son marcas comerciales registradas y Windows Server es una marca comercial de Microsoft Corporation; Red Hat es una marca comercial
registrada de Red Hat, Inc.; SUSE es una marca comercial registrada de Novell, Inc. en los Estados Unidos y en otros países.
Otras marcas y otros nombres comerciales pueden utilizarse en este documento para hacer referencia a las entidades que los poseen
o a sus productos. Dell Inc. renuncia a cualquier interés sobre la propiedad de marcas y nombres comerciales que no sean los suyos.
Modelo SVUA
Agosto de 2006 P/N MD487 Rev. A00
Componentes del sistema
Los principales componentes de hardware y software del sistema son:
• Uno o dos procesadores AMD Opteron serie 2000 de doble núcleo.
• Módulos de memoria DDR-II registrada a 667 MHz de un mínimo de 1 GB (sistemas con un solo
procesador) o 2 GB (sistemas con dos procesadores). La memoria puede ampliarse a un máximo de
32 GB mediante la instalación de combinaciones de módulos de memoria de 512 MB, 1 GB, 2 GB
o 4 GB en los ocho zócalos de módulo de memoria de la placa base.
• Compatibilidad con dos unidades de disco duro SATA internas de 3,5 pulgadas o dos unidades de disco
duro SAS internas opcionales de 3,5 pulgadas. Para admitir la unidad de disco duro SAS, se requiere
una tarjeta controladora SAS opcional. Esta controladora SAS opcional también admite RAID 0 y 1.
• Una unidad óptica IDE reducida opcional.
• Una unidad de disquete USB externa opcional.
• Una fuente de alimentación de 600 W.
• Cuatro módulos de ventilador de dos rotores.
La placa base incluye los componentes siguientes:
• Una de las siguientes opciones de tarjeta vertical:
–
Una tarjeta vertical compatible con una ranura de expansión PCI Express (PCIe) de media
longitud x8.
O bien:
–
Una tarjeta vertical compatible con una ranura de expansión PCI-X de media longitud de 3,3 V
y 64 bits a 133 MHz. Esta ranura PCI-X también admite tarjetas de expansión PCI de legado.
• Dos NIC Ethernet Gb integradas que admiten velocidades de datos de 10 Mbps, 100 Mbps
y 1 000 Mbps.
• Cuatro conectores compatibles con USB 2.0 (dos en el panel frontal y dos en el panel posterior
del sistema) que admiten una unidad de disquete, una unidad óptica, un teclado, un ratón o una
unidad flash USB.
• Un subsistema de vídeo integrado compatible con VGA basado en una controladora de vídeo PCI
ATI RN50 integrada. El subsistema de vídeo incluye un mínimo de 16 MB de memoria gráfica y
admite diversos modos de vídeo gráfico en 2D. La resolución máxima es de 1 600 x 1 200 con
65 536 colores.
• Circuitos de administración de sistemas que supervisan el funcionamiento de los ventiladores
del sistema, así como los voltajes y temperaturas críticos del sistema.
• En el panel posterior se incluyen los conectores serie, de vídeo, dos conectores USB y dos conectores
de NIC.
• En el panel frontal se incluyen un conector de vídeo y dos conectores USB.
Para obtener más información sobre componentes específicos, consulte “Especificaciones técnicas”
en la página 93.
Procedimientos iniciales con el sistema 87
Sistemas operativos admitidos
El sistema admite los sistemas operativos siguientes:
®
®
• Microsoft
Windows Server
2003 Standard Edition y Web Edition
• Microsoft Windows Server 2003 x64 Edition
®
•Red Hat
Enterprise Linux ES y WS 4
• Red Hat Enterprise Linux ES y WS 4 para AMD64
®
•SUSE
Linux Enterprise Server 10 (si está disponible)
Otra información útil
PRECAUCIÓN: la Guía de información del producto contiene información importante sobre seguridad y
normativas. La información de la garantía puede estar incluida en este documento o constar en un documento
aparte.
• En los documentos
Guía de instalación del rack
o
Instrucciones de instalación del rack
, incluidos con
el rack, se describe cómo instalar el sistema en un rack.
• En el
Manual del propietario del hardware
se proporciona información sobre los componentes
del sistema y se describe cómo solucionar problemas del sistema e instalar o sustituir componentes.
Este documento puede encontrarse en los CD o DVD incluidos con el sistema o en
support.dell.com
.
• Los CD o DVD que se suministran con el sistema proporcionan documentación y herramientas
para configurar y administrar el sistema.
• Algunas veces, con el sistema se incluyen actualizaciones que describen los cambios realizados
en el sistema, en el software o en la documentación.
NOTA: compruebe si hay actualizaciones en support.dell.com y, si las hay, léalas antes de proceder
a la instalación, puesto que a menudo sustituyen la información contenida en otros documentos.
• Es posible que se incluyan notas de la versión o archivos Léame para proporcionar actualizaciones
de última hora relativas al sistema o a la documentación, o material de consulta técnica avanzada
destinado a técnicos o usuarios experimentados.
Obtención de asistencia técnica
Si no comprende algún procedimiento descrito en esta guía o si el sistema no funciona del modo
esperado, consulte el Manual del propietario del hardware.
Tiene a su disposición el servicio de formación y certificación Dell para empresas. Para obtener
más información, visite www.dell.com/training. Es posible que este servicio no se ofrezca en todas
las regiones.
88 Procedimientos iniciales con el sistema
Instalación y configuración
PRECAUCIÓN: antes de realizar el procedimiento siguiente, lea y siga las instrucciones de seguridad
y la información importante sobre normativas incluidas en la Guía de información del producto.
En esta sección se describen los pasos para configurar el sistema por primera vez.
Desembalaje del sistema
Desembale el sistema e identifique cada elemento. Puede que su sistema no incluya el kit
de rack y el embellecedor opcionales que se muestran aquí.
Guarde el material de embalaje por si lo necesita más adelante.
Procedimientos iniciales con el sistema 89
Instalación del sistema en un rack
Instale el sistema en el rack una vez que haya leído las “Instrucciones de seguridad”
de la documentación del sistema relativa a la instalación del rack.
Consulte la documentación de instalación del rack para obtener instrucciones
sobre la instalación del sistema en un rack.
Conexión del teclado, el ratón y el monitor
Conecte el teclado, el ratón y el monitor (opcional).
La parte posterior del sistema presenta unos iconos que identifican los conectores USB y de vídeo.
Asegúrese de apretar los tornillos (si los hay) del conector del cable del monitor.
NOTA: si conecta simultáneamente dos monitores al sistema, mediante la conexión frontal y la posterior,
la salida de vídeo utilizará de manera predeterminada el conector frontal, ya que sólo puede funcionar
una pantalla a la vez.
90 Procedimientos iniciales con el sistema
Conexión de la alimentación
Conecte el cable de alimentación al sistema.
Canalización del cable de alimentación a través del soporte de retención del cable
de alimentación
Doble el cable de alimentación del sistema en forma de bucle, como se muestra en la ilustración,
y fíjelo mediante el soporte de retención de cables.
Enchufe el otro extremo del cable de alimentación a una toma eléctrica con conexión a tierra o a una
fuente de energía independiente, como por ejemplo un sistema de alimentación ininterrumpida (SAI)
o una unidad de distribución de alimentación (PDU).
Procedimientos iniciales con el sistema 91

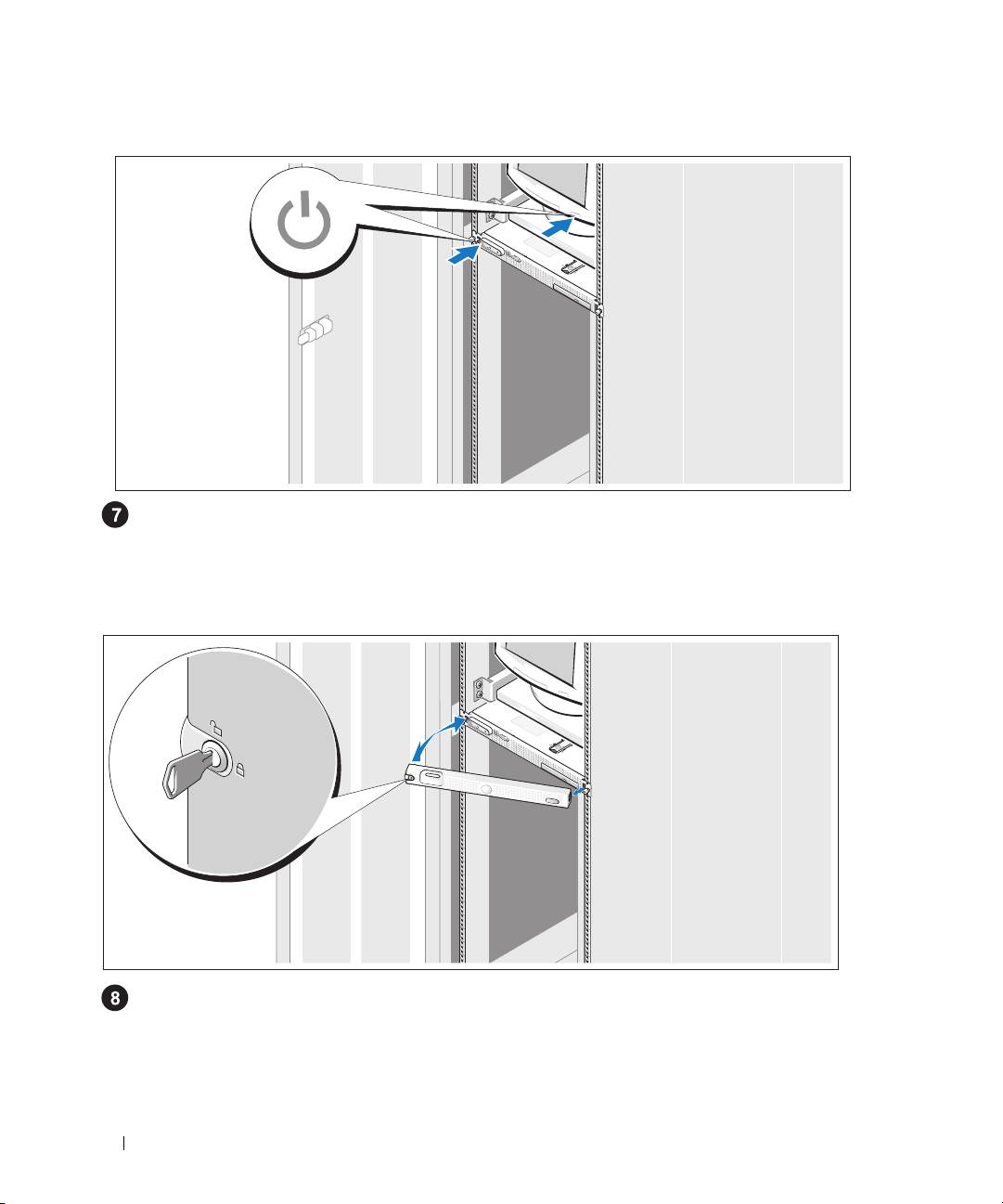

Encendido del sistema
Encienda el sistema y el monitor (opcional).
Presione el botón de encendido del sistema y del monitor. Deberán encenderse los indicadores
de alimentación. Ajuste los controles del monitor hasta que la imagen mostrada sea satisfactoria.
Instalación del embellecedor opcional
Instale el embellecedor (opcional).
92 Procedimientos iniciales con el sistema
Finalización de la configuración del sistema operativo
Si ha adquirido un sistema operativo preinstalado, consulte la documentación del sistema operativo
que se suministra con el sistema. Para instalar un sistema operativo por primera vez, consulte la Guía
de instalación rápida. Asegúrese de que el sistema operativo está instalado antes de instalar hardware
o software no adquirido con el sistema.
Especificaciones técnicas
Procesador
Tipo de procesador Uno o dos procesadores AMD Opteron serie 2000
de doble núcleo
Bus de expansión
Tipo de bus PCI-X, PCIe
Ranuras de expansión mediante
Una
ranura PCIe
x8
una tarjeta vertical:
O bien:
Una
ranura PCI-X
de 3,3 V y 64 bits a 133 MHz
Memoria
Arquitectura Módulos de memoria DDR-II a 667 MHz
Zócalos de módulo de memoria Ocho de 240 patas
Capacidades de módulo de memoria 512 MB, 1 GB, 2 GB y 4 GB
RAM mínima 1 GB (un procesador) o 2 GB (dos procesadores)
RAM máxima 32 GB
Unidades
Unidades de disco duro SATA Una o dos unidades de 3,5 pulgadas
Unidades de disco duro SAS Una o dos unidades de 3,5 pulgadas
(se requiere una tarjeta controladora SAS opcional)
Unidad óptica Una unidad IDE reducida opcional de CD-ROM,
de DVD-ROM/CD-RW combinada o de DVD-ROM
NOTA: los dispositivos de DVD son sólo de datos.
Procedimientos iniciales con el sistema 93
body.fm Page 94 Wednesday, August 30, 2006 10:32 AM
Conectores
Panel posterior
NIC
Dos RJ-45 (para dos NIC de 1 GB integradas)
Serie
Nueve patas, DTE, compatible con el estándar 16550
USB
Dos de cuatro patas compatibles con USB 2.0
Vídeo
VGA de 15 patas
Panel frontal
Vídeo
VGA de 15 patas
USB
Dos de cuatro patas compatibles con USB 2.0
Vídeo
Tipo de vídeo Controladora de vídeo ATI RN50; conector VGA
Memoria de vídeo 16 MB como mínimo
Resolución Resolución máxima de gráficos en 2D:
1 600 x 1 200, 65 536 colores
Alimentación
Fuente de alimentación de CA (por fuente de alimentación)
Potencia
600 W
Voltaje
100-240 V CA, autoajustable, 50/60 Hz, 6-4 A
Disipación de calor
1 462 BTU/h (428 W) como máximo
Corriente de conexión máxima
En condiciones normales de línea y en todo el ambiente
del rango operativo del sistema, la corriente de la conexión
puede alcanzar los 55 A por cada fuente de alimentación
durante 10 ms o menos.
Batería del sistema Batería de tipo botón de litio de 3,0 V CR2032
Características físicas
Altura 4,29 cm
Anchura 42,55 cm
Profundidad (incluido el embellecedor opcional) 64,8 cm
Peso (configuración máxima) 14 kg
94 Procedimientos iniciales con el sistema
Especificaciones ambientales
NOTA: para obtener información adicional sobre medidas ambientales relativas a configuraciones de sistema
específicas, vaya a www.dell.com/environmental_datasheets.
Temperatura
En funcionamiento
De 10 a 35 °C
En almacenamiento
De –40 a 65 °C
Humedad relativa
En funcionamiento
Del 8 al 85% (sin condensación) con una gradación
de humedad máxima del 10% por hora
En almacenamiento
Del 5 al 95% (sin condensación)
Vibración máxima
En funcionamiento
0,25 G a 3-200 Hz durante 15 minutos
En almacenamiento
0,5 G a 3-200 Hz durante 15 minutos
Impacto máximo
En funcionamiento
Un choque en el sentido positivo del eje z (un choque en
cada lado del sistema) de 41 G durante un máximo de 2 ms
En almacenamiento
Seis choques ejecutados consecutivamente en el sentido
positivo y negativo de los ejes x, y y z (un choque en cada
lado del sistema) de 71 G durante un máximo de 2 ms
Altitud
En funcionamiento
De –16 a 3 048 m
En almacenamiento
De –16 a 10 668 m
Procedimientos iniciales con el sistema 95
96 Procedimientos iniciales con el sistema
book.book Page 1 Monday, July 3, 2006 9:48 AM
הביבס יאנת
הרעה: תויפיצפס תכרעמ תורוצת רובע תויתביבס תודימ לע ףסונ עדימל , תבותכב רקב
www.dell.com/environmental_datasheets.
הרוטרפמט
10° דע 35°C
הלעפה
-40° דע 65°C
וסחא
תיסחי תוחל
8% דע 85%) יוביע אלל ( לש תיברמ תוחלב תיתגרדה הדירי ע
הלעפה
10%העשב
5% דע 95%) יוביע אלל( וסחא
יברמ טטר
0.25 Gב 3–200 Hz שמב 15קד '
הלעפה
0.5 Gב 3–200 Hz שמב 15קד '
וסחא
יברמ עוזעז
א עוזעז תמיעפ ריצב תחz יבויחה ) לש דצ לכב תחא המיעפ
הלעפה
תכרעמה ( ותמ41 G דע שמל 2מ "ש
יריצב וז רחא וזב תולעפומה עוזעז תומיעפ ששx ,y ,z
וסחא
יילילשהו ייבויחה)תכרעמה לש דצ לכב תחא המיעפ ( ותמ
2מ "ש
71 G דע שמל
הבוג
-16 דע 3,048מ '
הלעפה
-16 דע 10,600מ '
סחאו
108| תכרעמה םע הדובעה תליחת
book.book Page 1 Monday, July 3, 2006 9:48 AM
ואדיו
VGA
; רבחמ
ATI RN50
ואדיו רקב
ואדיו גוס
תוחפל 16 MB
ואדיו ורכיז
,
1600 x 1200
תידממ וד הקיפרג תייצולוזר ומיסקמ:
היצולוזר
65,536 יעבצ
חתמ
ז חוכ קפס" ח)חוכ קפס לכל(
600 W
יטאווב ילמשח קפסה
100–240 VAC ,יטמוטוא חווט ,50/60 Hz ,6-4 A
ילמשח חתמ
1462 BTU/hr) רתויה לכל(
וח רוזיפ
תכרעמה לש הביבס יאנתב הלעפה חווטבו יליגר וק יאנתב
ילמיסקמ סנכנ רז
הלוכ ,ל עיגי סנכנה רזהש כתיי 55 A שמל חוכ קפס לכל
10מ "תוחפ וא ש.
ותיל עבטמ תללוסCR 2032 3.0-V
תכרעמ תללוס
ויזיפ תודימת
4.29ס "מ
הבוג
42.55ס "מ
בחור
64.8ס "מ
קמוע)ילנויצפוא יוסיכ חול ללוכ(
14ק "ג לקשמ)תיברמ הרוצת(
תכרעמה םע הדובעה תליחת | 107
book.book Page 1 Monday, July 3, 2006 9:48 AM
םיינכט םיטרפמ
דבעמ
גוסמ ידבעמ ינש וא דחא דבעמdual-core AMD Opteron
דבעמ גוס
2000 Series
הבחרה קיפא
PCI-X ,PCIe
קיפא גוס
גוסמ דחא ירחPCIe בחורב 8ילולסמ
תועצמאב הבחרה יצירחRiser Card:
וא
גוסמ דחא ירח3.3-V, 64-bit, 133-MHz PCI-X
ןורכיז
ורכיז ילודומ667-MHz DDR-II
הרוטקטיכרא
לש יעקש הנומש240יניפ ורכיז ילודומ לש יעקש
512 MB,1 GB , 2 GB, 4 GB
ורכיז ילודומ תלוביק
1 GB) דחא דבעמ ( וא 2 GB )ידבעמ ינש( ורכיזRAMילמינימ
32 GB
ורכיזRAMילמיסקמ
םיננוכ
יינש וא דחאכיננו לדוגב יחישק 3.5ניא '
יננוכ גוסמ יחישק SATA
יינש וא דחאיננוכ לדוגב יחישק 3.5ניא '
יננוכ גוסמ יחישק SAS
) רקב סיטרכ שרדנSASילנויצפוא (
גוסמ ירוטילקתל קד ילנויצפוא נוכ
יטפוא נוכ
IDE, DVD-ROM/CD-RW וא בלושמDVD-ROM.
הצע: ינקתהDVD דבלב םינותנ םיללוכ .
םירבחמ
ירוחא חול
ירבחמ ינשRJ-45) יבלושמ תשר קשממ יסיטרכ ינש רובע
תשר קשממ סיטרכ)NIC(
לש1-GB(
9יניפ ,DTE , אות16550
ירוט
ילעב יינש4יניפ ,ימאותUSB 2.0
USB
VGA לעב 15יניפ
ואדיו
ימדק חול
VGA לעב 15יניפ
ואדיו
ילעב יינש4יניפ ,ימאותUSB 2.0
USB
106| תכרעמה םע הדובעה תליחת
book.book Page 1 Monday, July 3, 2006 9:48 AM
לנויצפואה יוסיכה חול תנקתהי
8 יוסיכה חול תא קתה)ילנויצפוא.(
הלעפהה תכרעמ תרדגה תמלשה
שארמ תנקתומ הלעפה תכרעמ תשכר א ,תכרעמל רוצמה דועיתב ייע. הלעפה תכרעמ יקתהל ידכ
יביכר תנקתה ינפל תנקתומ הלעפהה תכרעמש אדו
הנושארה עפב ,ב ייעהריהמה הנקתהה ירדמ.
ע ושכרנ אלש תונכותו הרמוחבשחמה.
תכרעמה םע הדובעה תליחת | 105
book.book Page 1 Monday, July 3, 2006 9:48 AM
למשחה לבכ לע הנגהה ןתיווז ךרד למשחה לבכ תרבעה
5 רויאב גצומכ האלול ונממ רוצו תכרעמה לש למשחה לבכ תא פוכ .כמ רחאל, לבכה תא רבח
לבכה לע הנגהה תיווז תרזעב ומוקמל.
6 מל וא קראומ ילמשח עקשל למשחה לבכ לש ינשה הצקה תא רבחרחא חתמ רוק ,לא תכרעמ וגכ
UPS ( חתמ תקולח תדיחיל וא)PDU.(
קספ)
תכרעמה תקלדה
גצה תאו תכרעמה תא קלדה)ילנויצפוא.(
7
גצה ירקב תא נווכ , דע
קולדל תורומא חתמה תורונ.
גצבו תכרעמב הלעפהה גתמ לע חל.
נוצר תועיבשל היהת תגצומה הנומתהש.
104| תכרעמה םע הדובעה תליחת
book.book Page 1 Monday, July 3, 2006 9:48 AM
תדלקמה רוביח ,גצהו רבכעה
תדלקמה תא רבח , גצהו רבכעה)ילנויצפוא.(
3
כרעמה בגב ילמסה ירבחמ תא ינייצמ תUSBואדיווהו . יגרבה תא קזחל דפקה)ימייק א (
גצה לש לבכה רבחמב.
הצע: וב רבחת םא-תכרעמל םיגצ ינש תינמז ,ירוחאהו ימדקה ואדיווה ירוביח תועצמאב , תרירבכ חלשיי ואדיווה טלפ
םעפ לכב לועפל לוכי דחא גצ קרש רחאמ תיזחה רבחמל לדחמ.
למשחה רוביח
תכרעמל תכרעמה לש למשחה לבכ תא רבח.
4
תכרעמה םע הדובעה תליחת | 103
book.book Page 1 Monday, July 3, 2006 9:48 AM
תנקתהדמעמב תכרעמה
2 דמעמה תנקתה לש דועיתב תוחיטבה תוארוה תא תארקש רחאל דמעמב תכרעמה תא קתה
תכרעמל רוצמה.
דמעמב תכרעמה תנקתהל תוארוה תלבקל ,דמעמל רוצמה הנקתהה דועיתב ייע.
102| תכרעמה םע הדובעה תליחת
book.book Page 1 Monday, July 3, 2006 9:48 AM
הרוצת תעיבקו הנקתה
תוריהז: אבה ךילהה תא עצבתש ינפל ,ב תונקתה עדימ תאו תוחיטבה תוארוה תא ארקרצומה לע עדימה ךירדמ,לע לעפו -
ןהיפ.
הנושארה עפב תכרעמה תנקתהל יבלשה תא ראתמ הז יעס.
הזיראהמ תכרעמה תאצוה
1 יטירפה לכ תא ההזו תכרעמה תא אצוה. ) דמעמה תכרע תא תללוכ הניא לש תכרעמהש כתיי
אכ יגצומש יילנויצפואה יוסיכה חול תאו(.
רתוי רחואמ הל קקדזתש הרקמל הזיראה ירמוח לכ תא רומש.
תכרעמה םע הדובעה תליחת | 101
book.book Page 1 Monday, July 3, 2006 9:48 AM
תוכמתנ הלעפה תוכרעמ
תואבה הלעפהה תוכרעמב תכמות תושרבש תכרעמה:
Web
ו
Standard
תורודהמ
Microsoft® Windows Server® 2003
Microsoft Windows Server 2003תרודהמ x64
WS 4
ו
ES
,
Red Hat® Enterprise Linux
Red Hat Enterprise Linux ,ESו WS 4 רובע AMD64
SUSE® Linux Enterprise Server 10) ימז רשאכ(
ךל עייסל יושעש ףסונ עדימ
תוריהז: רצומה לע עדימה ךירדמתונקתו תוחיטב אשונב בושח עדימ קפסמ . כתיי וא הז ךמסמב לולכ תוירחאה לע עדימש ן
דרפנ ךמסמב.
דמעמה תנקתהל ירדמהואדמעמה תנקתהל תוארוהה ,דמעמה ורתפ ע ילולכה , יראתמ
דמעמב תכרעמה תא יקתהל דציכ.
הרמוחה לש ילעבה ירדמתכרעמה תונוכת לע עדימ קפסמ , תויעב רותפל דציכ ראתמו
תכרעמב ,ילחהל וא יקתהלותכרעמה יביכר תא . ירוטילקתב אצמנ הז מסמ ירוטילקתב וא
הDVDתושרבש תכרעמל יפרוצמה , רתאב ואsupport.dell.com.
DVD לש הרוצת תעיבקל ילכו דועית יקפסמ תכרעמל יוולנה
ירוטילקת וא ירוטילקת
הלוהינו תכרעמה.
ייונישה תא יראתמה ינוכדע תכרעמל יפרוצמ יתעלתכרעמב ועצובש ,ו תונכותב/ וא
דועיתב.
הצע: תבותכב םישדח םינוכדע םימייק םא דימת קודבsupport.dell.com , םינוכדעה תא הליחת אורקל דפקהו
לע תומידק םהל שי תובורק םיתעלש רחאמ-םירחא םיכמסמב ראותמה עדימ ינפ.
readmeרצומ תורעה וא ,קפסל ידכ תכרעמל ורחאה עגרה לש ינוכדע
יצבוק ג ילולכש כתיי
דועיתל וא ,יינכט יאשונב דקתמ רזע רמוח קפסל ידכ וא , וא יסונמ ישמתשמל דעוימה
יאנכטל.
ינכט עויס תלבק
הז ירדמב ראותמה ילהה תא יבמ ניא א ,יופצכ תלעופ הניא תכרעמה א וא ,ב ייע ילעבל ירדמ
הרמוחה לש.
תושרל דמועו ימז ;סונ עדימ תלבקל , תבותכב רקב
Dell
הכמסההו הכרדהה תוריש לש ינוגראה
ירוזאה לכב ימז וניא הז תורישש כתיי.
.
www.dell.com/training
100| תכרעמה םע הדובעה תליחת
book.book Page 1 Monday, July 3, 2006 9:48 AM
תכרעמה תונוכת
תוללוכ תכרעמה לש תויזכרמה הנכותהו הרמוחה תונוכת:
dual-core AMD Opteron 2000 Series .
גוסמ ידבעמ ינש וא דחא דבעמ
) דבעמ תוכרעמלופכ ( ילודומ ותמ
2 GB
) דבעמ תוכרעמדדוב ( וא
1 GB
לש ילמינימ ורכיז
ורכיזDDR-II חפנב ימושר 667 MHz. לש יברמ חפנל גורדשל תינ ורכיז32 GB תועצמאב
חפנב ורכיז ילודומ לש יבוליש תנקתה512-MB,1-GB , 2-GB וא 4-GB יעקשה תנומשב
תכרעמה חולב ורכיזה ילודומ לש.
לדוגב 3.5ניא ,' יחישק יקסיד ינש וא
SATA
גוסמ יימינפ יחישק יקסיד ינשב הכימת
הכימת של שורד
SAS
) גוסמ ילנויצפוא רקב סיטרכ
לדוגב 3.5ניא '.
SAS
יימינפ גוסמ
(.
1
ו
RAID 0
תומרב ג מות הז ילנויצפוא
SAS
רקב
.
SAS
גוסמ חישק קסידב
.
IDE
גוסמ קד ילנויצפוא נוכ
ינוטילקתל.
USB
ינוציח ילנויצפוא נוכ
.
600-W
חוכ קפס
יררוואמ לש ילודומ העבראילאוד רוטור ילעב .
תואבה תונוכתה תא ללוכ תכרעמה חול:
לש תואבה תויורשפאהמ תחאriser card:
( , בחורב8 יצחבו ילולסמ
PCIe
)
PCI-Express
סיטרכRiser Card גוסמ הבחרה ירחב מותש
רוא.
וא
סיטרכRiser Card הבחרה ירחב מותש 3.3-V ,64-bit ,133-MHz גוסמ PCI-X רוא יצחב.
ירח PCI-X הבחרה יסיטרכב ג מות הז PCIינשי .
,
10-Mbps
, לש ינותנ בצקב יכמותה
Gb Ethernet
סיטרכ ינשי גוסמ יבלושמ תשר קשממ
.
1000-Mbps
ו
100-Mbps
ימאות ירבחמ העבראUSB 2.0 )ירוחאה חולב יינשו תכרעמה לש ימדקה חולב יינש (
.
USB Flash
ילקת נוכב יכמותהינוט ,יטפוא נוכב ,תדלקמב , נוכב וא רבכעב
.
ATI RN50 PCI
בלושמ ואדיו רקב לע תססובמה
VGA
תמאות תבלושמ תינשמ ואדיו תכרעמ
ואדיו יבצמב תכמותו
16MB
חפנב יפרג ורכיז לש ומינימ תללוכ ואדיווה לש הנשמה תכרעמ
וד ייפרגינוש יידממ. ה תיברמה היצולוזרהאי 1600x1200 ע65,536 יעבצ .
תכרעמ לוהינל ילמשח לגעמ , לש ייטירק ינותנ לע כו תכרעמה יררוואמ תלועפ לע חקפמה
תכרעמה ,גאטלוו וגכ 'תורוטרפמטו.
USB קשממ סיטרכ ירבחמ ינשו
ירוט רבחמ יללוכה ירוחא חול ירבחמ ,ואדיו רבחמ , ירבחמ ינש
NIC.(
תשר)
.
USB
חול ירבחמ ירבחמ ינשו ואדיו רבחמ יללוכה ימדק
תויפיצפס תונוכת לע סונ עדימ תלבקל , האר"יינכט יטרפמ " דומעב106.
תכרעמה םע הדובעה תליחת | 99
book.book Page 1 Monday, July 3, 2006 9:48 AM
תוצע ,תורהזאו תורעה
הצע: רתוי הבוט הרוצב בשחמה תא לצנל ךל עייסיש בושח עדימ תנייצמ.
הרעה: םינותנ לש ירשפא ןדבוא וא הרמוחל ירשפא קזנ תנייצמ ,היעבה תא עונמל ןתינ דציכ תראתמו.
תוריהז: תנייצמשוכרל קזנ לש תורשפא ,תוומ וא תינפוג העיגפ.
תמדקומ העדוה אלל ייונישל ותנ הז מסמב לולכה עדימה.
תורומש תויוכזה לכ .
2006 Dell Inc.
©
.
Dell Inc.
הז מסמ קותעש לע רוסיא לח ,איהש רד לכב , תאמ בתכב תושר תלבק אלל
Windows
ו
Microsoft
.
Dell Inc.
לש יירחסמ ינמיס ה
PowerEdge
ו
DELL
, וגולה לש
Dell
וז תרבוחב יעיפומה יירחסמ ינמיס:
ימושר יירחסמ ינמיס ה ,וWindows Server לש ירחסמ מיס אוה Microsoft Corporation .Red Hatלש ושר ירחסמ מיס אוה
Red Hat, Inc. .SUSE לש ושר ירחסמ מיס אוה Novell, Inc.הראב "נידמבו בתורחא תו.
תומשה לעו ינמיסה לע תולעבל ינעוטה ימרוגל יסחייתמ הז מסמב ירכזומה ירחא יירחסמ תומשו יירחסמ ינמיס , לע וא
הלא ימרוג לש ירצומה. Dell Inc.יירחסמ תומשבו רחסמ ינמיסב יניינק יינע לכמ תרענתמ ,המצע הלש תומשהו ינמיסה טעמל.
םגד SVUA
טסוגוא2006 P/N MD487 הרודהמA00
book.book Page 1 Monday, July 3, 2006 9:48 AM
תוכרעמDell™ PowerEdge™ SC1435
תכרעמה םע הדובעה תליחת
www.dell.com | support.dell.com
