Dell PowerEdge C6220 II: Začínáme se systémem

Dell PowerEdge

C6220 II

Začínáme

se systémem

Poznámky a upozornění

POZNÁMKA:

POZNÁMKA označuje důležité informace, které vám pomohou počítač

lépe využít.

UPOZORNĚNÍ: UPOZORNĚNÍ označuje možné poškození hardwaru nebo

ztrátu dat v případě nedodržení pokynů.

VAROVÁNÍ: VAROVÁNÍ označuje možné poškození majetku, riziko

poranění nebo smrti.

______________

Informace uvedené v tomto dokumentu mohou být bez upozornění měněny.

© 2013 Dell Inc. Všechna práva vyhrazena.

Kopírování těchto materiálů jakýmkoli způsobem bez písemného svolení společnosti

Dell Inc. je přísně zakázáno.

Ochranné známky použité v tomto textu: Dell™, logo DELL a PowerEdge™ jsou

ochranné známky společnosti Dell Inc. Intel® a Intel® Xeon® jsou registrované ochranné

známky společnosti Intel Corporation v USA a v jiných zemích. Red Hat Enterprise

Linux® a Enterprise Linux® jsou registrované ochranné známky společnosti Red Hat, Inc.

ve Spojených státech anebo v jiných zemích. Novell® je registrovaná ochranná známka a

SUSE™ je ochranná známka společnosti Novell Inc. ve Spojených státech a v jiných

zemích. Citrix® a XenServer® jsou buď registrované ochranné známky, nebo ochranné

známky společnosti Citrix Systems, Inc. ve Spojených státech anebo v jiných zemích.

VMware® je registrovaná ochranná známka nebo ochranná známka společnosti VMWare,

Inc. ve Spojených státech nebo v jiných zemích.

V této publikaci mohou být použity další ochranné známky a obchodní názvy označující

buď subjekty vlastnící tyto známky a názvy, nebo jejich produkty. Společnost Dell Inc.

se zříká veškerých vlastnických nároků na ochranné známky a obchodní názvy jiné než

své vlastní.

Směrnicový model B08S

Květen 2013 Č. dílu MYF2N Rev. A00

UPOZORNĚNÍ: Umístění s omezeným přístupem

Tento server je určen k montáži pouze na místa s omezeným přístupem, jak jsou

definována v čl. 1.2.7.3 normy IEC 60950-1: 2001, kde platí obě následující

podmínky:

•

Přístup mohou získat pouze servisní pracovníci či uživatelé, kteří byli

poučeni o důvodech omezení platných pro toto místo a o veškerých

opatřeních, která je třeba dodržovat.

•

Přístup je zajišťován prostřednictvím nástroje nebo zámku a klíče nebo

prostřednictvím jiného typu zabezpečení a je řízen osobou zodpovědnou

za toto umístění.

Montáž a konfigurace

VAROVÁNÍ: Před provedením následujícího postupu si prostudujte

bezpečnostní pokyny dodané se systémem a řiďte se jimi.

Začínáme se systémem | 17

Montáž kolejniček bez použití nářadí

VAROVÁNÍ: Potřebujete-li systém zvednout, požádejte o pomoc další

osoby. Nebudete-li systém zvedat sami, předejdete možnému zranění.

VAROVÁNÍ: Systém není upevněn ke stojanu ani namontován na

kolejničkách. Chcete-li předejít zranění osob nebo poškození systému,

musíte systém během montáže a vyjímání dostatečně stabilizovat.

VAROVÁNÍ: Chcete-li předejít možnému nebezpečí úrazu elektrickým

proudem, je třeba při montáži do stojanu použít třetí bezpečnostní zemnicí

vodič. Stojanové vybavení musí systému poskytovat dostatečné proudění

vzduchu, a zajišťovat tak správné chlazení.

UPOZORNĚNÍ: Při montáži kolejniček do stojanu se čtvercovými otvory je

důležité zajistit, aby byl čtyřboký kolík skrz čtvercové otvory správně

zasunut.

1

Západky kolejniček otevřete stisknutím uvolňovacích knoflíků ve

středu koncovek kolejniček. Viz Obrázek 1.

2

Zarovnejte koncovky kolejniček se svislými přírubami stojanu a

usaďte kolíky do spodního otvoru ve výšce 1U a do horního otvoru

ve výšce 2U.

POZNÁMKA:

Kolejničky je možno použít ve stojanech se čtvercovými otvory

(položka 1 na následujícím obrázku) i s kulatými otvory (položka 2 na

následujícím obrázku).

Obrázek 1. Stisknutí uvolňovacích knoflíků

Začínáme se systémem | 18

POZNÁMKA:

Chcete-li kolejničky vyjmout, uvolněte je stisknutím

uvolňovacího knoflíku ve středu koncovky kolejničky.

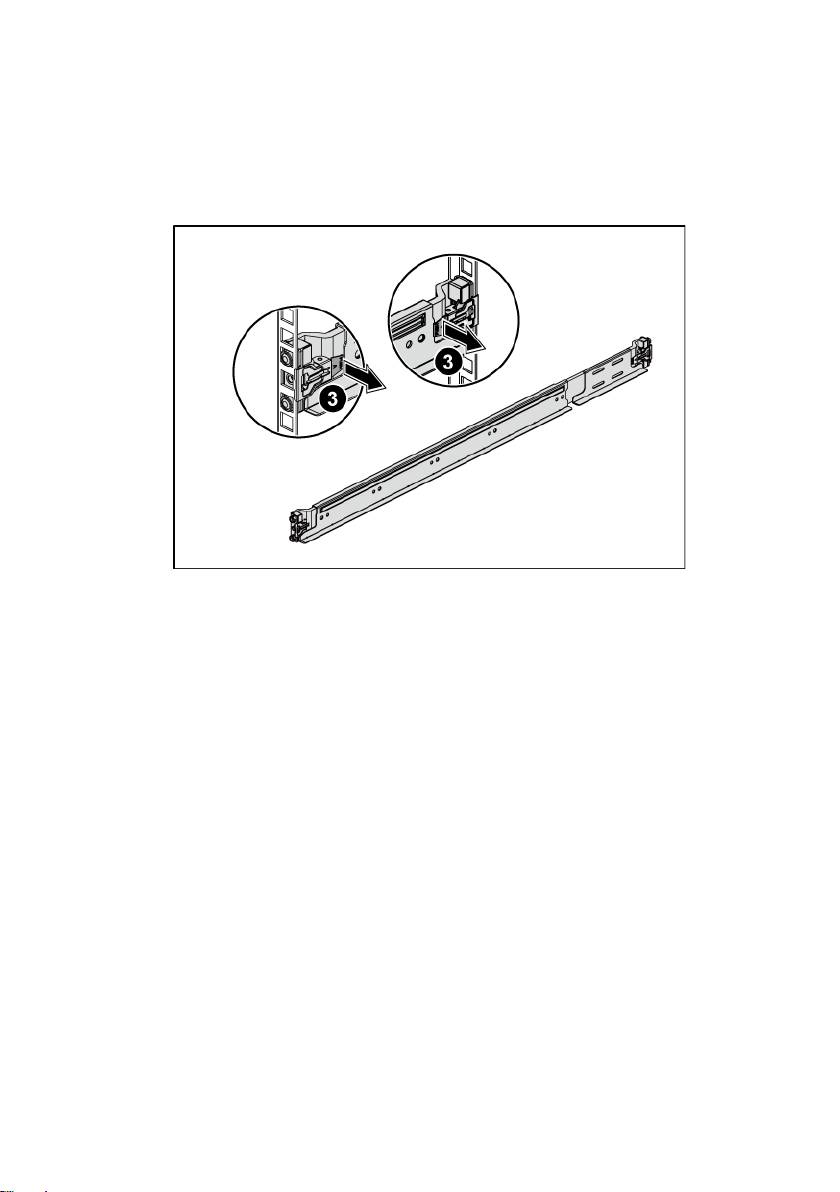

3

Západky uzamknete zasazením koncovek kolejniček a uvolněním

uvolňovacího knoflíku. Viz Obrázek 2.

Obrázek 2. Uvolnění uvolňovacích knoflíků

Začínáme se systémem | 19

4

Na každou svislou přírubu v zadní části stojanu vložte do dvou

čtvercových otvorů nad kolejničkou dvě závitové patice.

Viz Obrázek 3.

5

Na zadní příruby stojanu namontujte stabilizační přepravní držáky

šasi (volitelné).

6

Namontujte a utáhněte šroubky.

POZNÁMKA:

Chcete-li přepravovat systémy, které jsou již namontované do

stojanu, zajistěte, aby byly namontovány i tyto dva stabilizační přepravní držáky

šasi (volitelné).

Obrázek 3. Montáž stabilizačních přepravních držáků šasi

Začínáme se systémem | 20

7

Zasuňte systém do stojanu. Viz Obrázek 4.

8

Utažením šroubků upevněte držáky systému k předním přírubám

stojanu.

Obrázek 4. Montáž šasi do stojanu.

Začínáme se systémem | 21

Volitelné – připojení klávesnice, myši a monitoru

Obrázek 5. Volitelné – připojení klávesnice, myši a monitoru

Připojte klávesnici, myš a monitor (volitelné).

U konektorů na zadní straně systému se nachází ikony označující, který kabel

má být připojen ke kterému konektoru. Nezapomeňte utáhnout šroubky na

konektoru kabelu monitoru (je-li jimi konektor vybaven).

Začínáme se systémem | 22

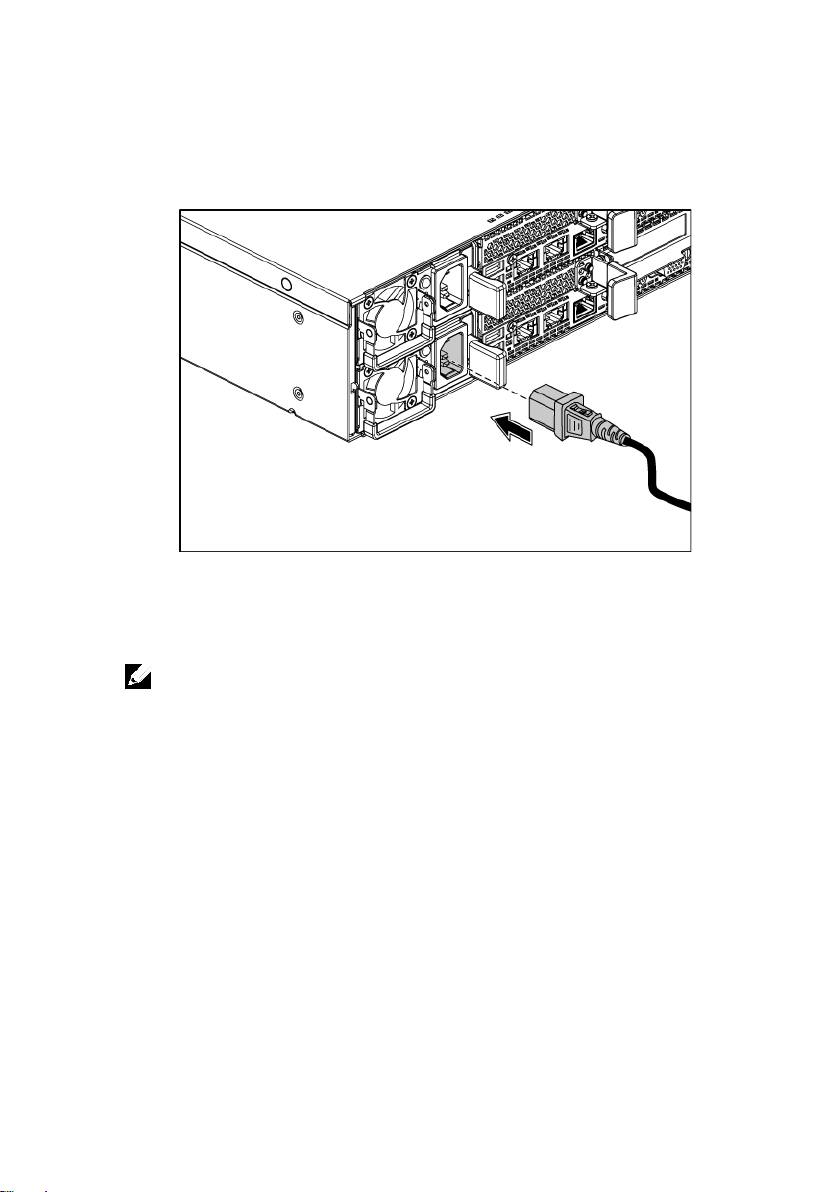

Připojení napájecích kabelů

Obrázek 6. Připojení napájecího kabelu

Připojte k systému napájecí kabely, a používáte-li monitor, připojte napájecí

kabel také k monitoru. Opačný konec napájecích kabelů zasuňte do uzemněné

elektrické zásuvky nebo do samostatného zdroje napájení, například ke zdroji

nepřerušitelného napájení nebo k jednotce rozvaděče.

Začínáme se systémem | 23

POZNÁMKA:

Váš systém podporuje až dva 1 200W zdroje napájení (jmenovité

vstupní napětí: 100 - 240 V stř.) nebo až dva 1 400W zdroje napájení (jmenovité

vstupní napětí: 200 - 240 V stř.).
