Dell PowerEdge C6220 II: Instrukcja uruchomienia systemu
Instrukcja uruchomienia systemu : Dell PowerEdge C6220 II
Dell PowerEdge
C6220 II
Instrukcja
uruchomienia
systemu
Uwagi, przestrogi i ostrzeżenia
UWAGA:
UWAGA wskazuje na ważną informację, która pozwala lepiej wykorzystać
posiadany system.
PRZESTROGA: PRZESTROGA wskazuje potencjalne zagrożenie
uszkodzenia sprzętu lub utraty danych w przypadku nieprzestrzegania
instrukcji.
OSTRZEŻENIE: OSTRZEŻENIE wskazuje sytuacje, w których występuje
zagrożenie uszkodzenia sprzętu, obrażeń lub śmierci.
______________
Informacje zawarte w tym dokumencie mogą ulec zmianie bez uprzedzenia.
© 2013 Dell Inc. Wszelkie prawa zastrzeżone.
Powielanie w jakikolwiek sposób niniejszych materiałów bez pisemnego zezwolenia
firmy Dell Inc. jest surowo zabronione.
Znaki towarowe użyte w tym tekście: Dell™, logo DELL i PowerEdge™ są znakami
towarowymi firmy Dell Inc. Intel® i Intel® Xeon® są zarejestrowanymi znakami
towarowymi firmy Intel Corporation w Stanach Zjednoczonych i/lub innych krajach.
Red Hat Enterprise Linux® i Enterprise Linux® są zarejestrowanymi znakami
towarowymi firmy Red Hat, Inc. w Stanach Zjednoczonych i/lub innych krajach. Novell®
jest zarejestrowanym znakiem towarowym, a SUSE™ jest znakiem towarowym firmy
Novell Inc. w Stanach Zjednoczonych i/lub innych krajach. Citrix® i XenServer® są albo
zarejestrowanymi znakami towarowymi, albo znakami towarowymi firmy Citrix Systems,
Inc. w Stanach Zjednoczonych i/lub innych krajach. VMware® jest zarejestrowanym
znakiem towarowym firmy VMWare, Inc. w Stanach Zjednoczonych i/lub innych krajach.
W niniejszym dokumencie mogą zostać także użyte inne znaki towarowe i nazwy
handlowe w odniesieniu do podmiotów posiadających prawa do znaków i nazw lub do ich
produktów. Firma Dell Inc. nie rości sobie żadnych praw do znaków towarowych i nazw
handlowych innych niż jej własne.
Oznaczenie serii B08S
Maj 2013 Nr ref. MYF2N Wersja A00
PRZESTROGA: Lokalizacje o ograniczonym dostępie osób
nieupoważnionych
Ten serwer jest przeznaczony do instalacji wyłącznie w lokalizacjach o
ograniczonym dostępie osób nieupoważnionych, jak określono w punkcie Cl.
1.2.7.3 normy IEC 60950-1: 2001, gdzie mają zastosowanie oba poniższe
warunki:
•
Dostęp mogą mieć wyłącznie technicy serwisowi lub użytkownicy
poinstruowani na temat powodów ograniczenia dostępu do lokalizacji
oraz środków ostrożności, jakie należy stosować.
•
Dostęp do urządzenia można uzyskać przy pomocy narzędzia lub zamka i
klucza bądź innego zabezpieczenia, które znajdują się pod nadzorem osób
odpowiedzialnych za lokalizację.
Montaż i konfiguracja
OSTRZEŻENIE: Przed rozpoczęciem wykonywania poniższej procedury
należy zapoznać się z zasadami bezpieczeństwa dołączonymi do systemu.
Instrukcja uruchomienia systemu | 75
Montaż szyn bez użycia narzędzi
OSTRZEŻENIE: Za każdym razem, gdy konieczne jest podniesienie
systemu, należy skorzystać z pomocy drugiej osoby. Aby uniknąć
obrażeń, nie należy próbować podnosić go samodzielnie.
OSTRZEŻENIE: System nie jest przymocowany do szafy serwerowej ani
zamontowany w szynach. Aby uniknąć obrażeń lub uszkodzenia systemu,
konieczne jest odpowiednie podparcie systemu w trakcie montażu i
wyjmowania sprzętu.
OSTRZEŻENIE: Aby zapobiec potencjonalnemu porażeniu prądem
elektrycznym, do montażu szafy serwerowej należy użyć kabla zasilania
z przewodem uziemiającym. Szafa serwerowa musi zapewniać
wystarczający przepływ powietrza wokół systemu w celu zapewnienia
odpowiedniego chłodzenia.
PRZESTROGA: Podczas montażu szyn w szafie serwerowej z belkami
nośnymi z kwadratowymi otworami należy upewnić się, że kołki szyn
przechodzą przez kwadratowe otwory.
1
Naciśnij przyciski zwalniające zatrzaski w połowie końcówek szyn,
aby otworzyć zatrzaski. Patrz rysunek 1.
2
Dopasuj końcówki szyn do otworów w pionowych belkach nośnych
szafy serwerowej, tak aby osadzić kołki w dolnym otworze
pierwszej jednostki (U) oraz górnym otworze drugiej jednostki (U).
UWAGA:
Szyn można używać zarówno do montażu w szafach serwerowych
z belkami nośnymi z otworami kwadratowymi (pozycja 1 na poniższym
rysunku), jak i z otworami okrągłymi (pozycja 2 na poniższym rysunku).
Rysunek 1. Naciskanie przycisków zwalniających zatrzaski
Instrukcja uruchomienia systemu | 76
UWAGA:
Aby zdemontować szyny, należy nacisnąć przyciski zwalniające
zatrzaski w połowie końcówek, a następnie zwolnić każdą szynę.
Widok od przodu
Przycisk zwalniający zatrzask
Widok od tyłu
3
Zaczep końcówki szyn i zwolnij przyciski zwalniające zatrzaski,
aby zablokować zatrzaski na miejscu. Patrz rysunek 2.
Rysunek 2. Zwalnianie przycisków zwalniających zatrzaski
Instrukcja uruchomienia systemu | 77
Widok od tyłu
Widok od przodu
4
Na obu pionowych belkach nośnych szafy serwerowej włóż dwie
nakrętki klatkowe w kwadratowe otwory bezpośrednio nad szyną.
Patrz rysunek 3.
5
Zamontuj transportowe wsporniki stabilizujące (opcjonalne) na
belkach nośnych w tylnej części szafy serwerowej.
6
Włóż śruby i je dokręć.
UWAGA:
Przed transportem systemów już zainstalowanych w szafie
serwerowej należy zamontować dwa transportowe wsporniki stabilizujące
(opcjonalne).

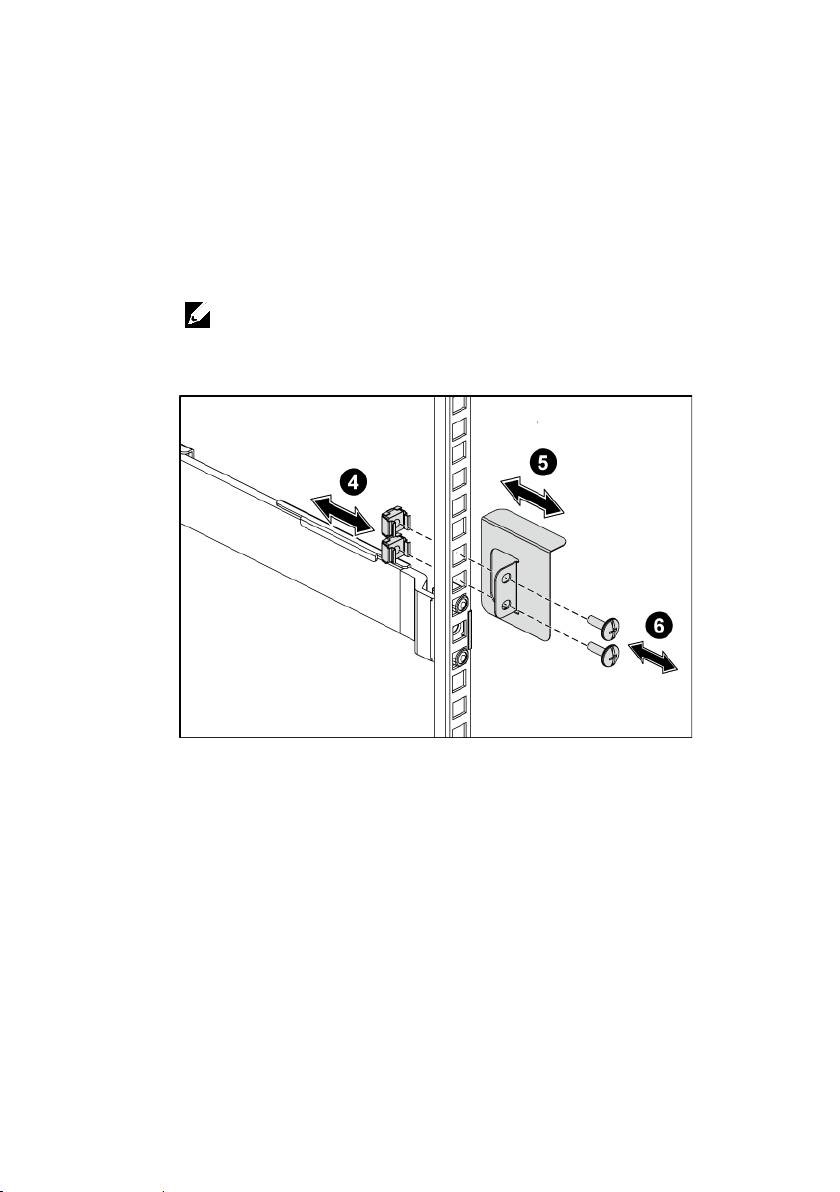

Rysunek 3. Montaż transportowych wsporników stabilizujących
Instrukcja uruchomienia systemu | 78
Widok od tyłu
7
Wsuń system do szafy serwerowej. Patrz rysunek 4.
8
Dokręć śruby skrzydełkowe, aby zamocować uchwyty systemu
do belek nośnych w przedniej części szafy serwerowej.

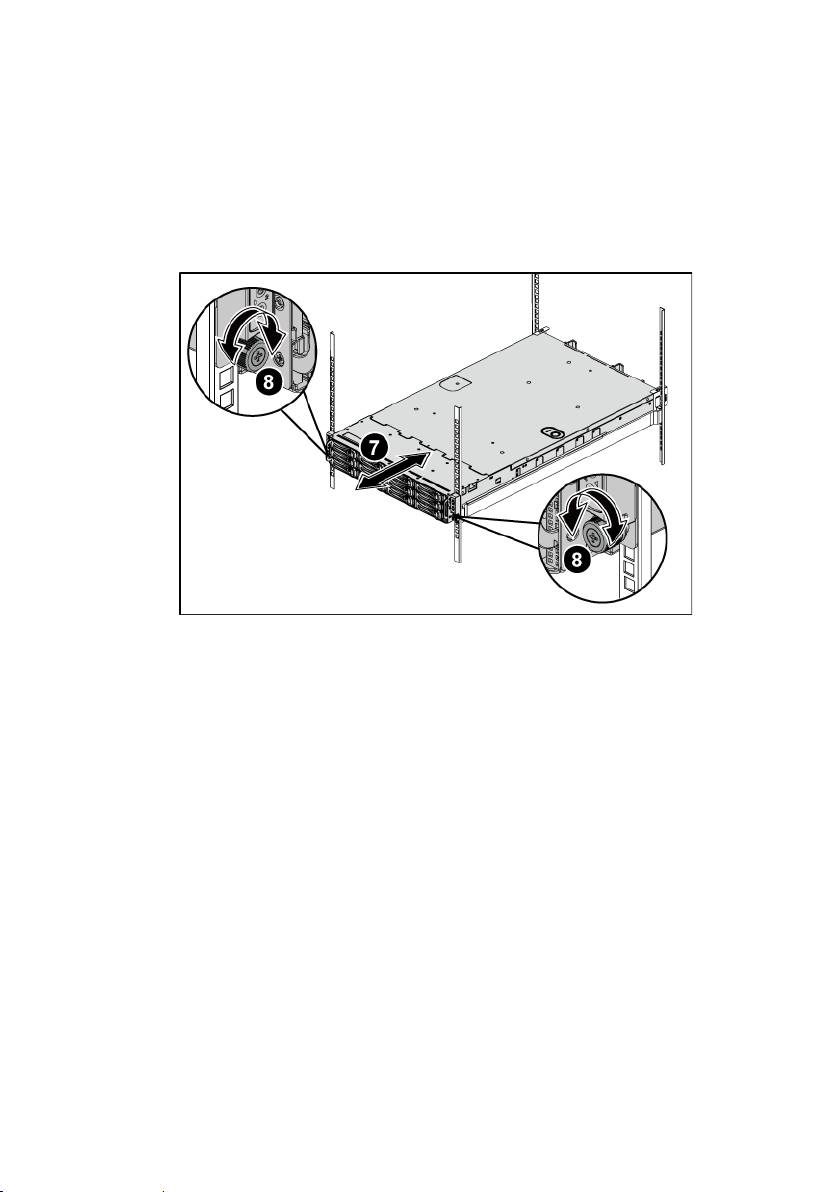

Rysunek 4. Montaż obudowy w szafie serwerowej.
Instrukcja uruchomienia systemu | 79
Widok od tyłu
Widok od przodu
Czynności opcjonalne — podłączanie klawiatury, myszy i monitora
Rysunek 5. Czynności opcjonalne — podłączanie klawiatury, myszy i monitora
Podłącz klawiaturę, mysz i monitor (niewymagane).
Złącza na tylnym panelu systemu są oznaczone ikonami wskazującymi, który
kabel należy podłączyć do każdego złącza. Należy upewnić się, że dokręcone
są śruby na złączu kabla monitora (o ile występują).
Instrukcja uruchomienia systemu | 80
Podłączanie kabli zasilania

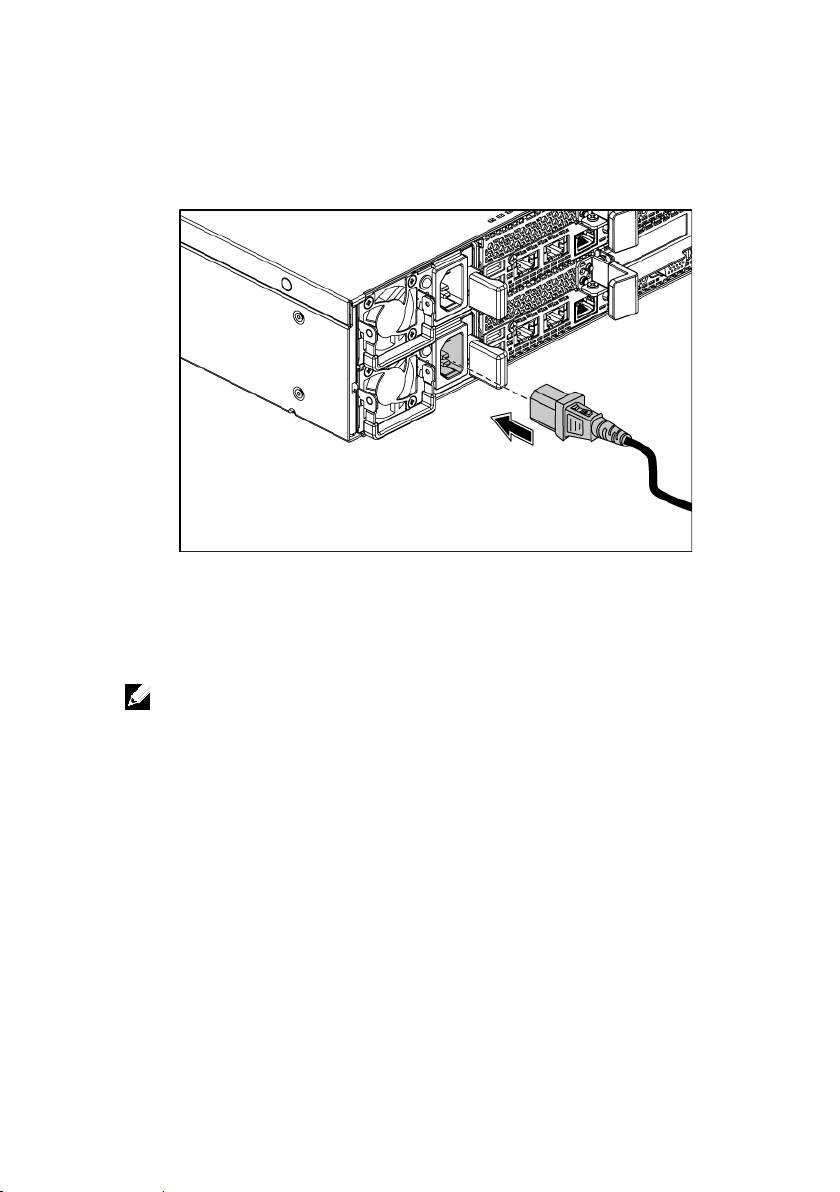

Rysunek 6. Podłączanie kabla zasilania
Podłącz odpowiednie kable zasilania do systemu oraz odpowiedni kabel
zasilania do monitora, o ile monitor jest używany. Podłącz drugą końcówkę
kabli zasilania do uziemionego gniazda elektrycznego lub oddzielnego źródła
zasilania, np. do zasilacza awaryjnego (UPS) lub do jednostki dystrybucji
zasilania (PDU).
Instrukcja uruchomienia systemu | 81
UWAGA:
W systemie można zainstalować do dwóch zasilaczy o mocy 1200 W
(znamionowe napięcie wejściowe 100–240 V AC) lub do dwóch zasilaczy o mocy 1400 W
(znamionowe napięcie wejściowe 200–240 V AC).
Włączanie systemu
Rysunek 7. Naciskanie przycisku zasilania z przodu systemu
Rysunek 8. Naciskanie przycisku zasilania z tyłu systemu
Naciśnij przyciski zasilania z przodu lub z tyłu systemu. Wskaźniki zasilania
powinny zaświecić na zielono.
Instrukcja uruchomienia systemu | 82
Konfiguracja systemu operacyjnego
Przed rozpoczęciem instalowania systemu operacyjnego po raz pierwszy należy
zapoznać się z dokumentacją dotyczącą instalacji i konfiguracji systemu
operacyjnego. Należy upewnić się, że system operacyjny został zainstalowany
przed instalacją sprzętu lub oprogramowania zakupionego osobno.
Instrukcja uruchomienia systemu | 83
UWAGA:
Więcej informacji o obsługiwanych systemach operacyjnych można
znaleźć na stronie
dell.com/ossupport
.
Inne przydatne informacje
OSTRZEŻENIE: Należy zapoznać się z zasadami bezpieczeństwa i informacjami
dotyczącymi przepisów prawnych dostarczonymi wraz z systemem. Informacje
dotyczące gwarancji mogą zostać zamieszczone w tym dokumencie lub
dostarczone jako oddzielny dokument.
Instrukcja użytkownika sprzętu zawiera informacje o funkcjach systemu i opis
sposobów rozwiązywania problemów zaistniałych podczas jego użytkowania,
a także instrukcje dotyczące instalacji lub wymiany elementów systemu.
Dokument ten jest dostępny na stronie
dell.com/support/manuals
.
Dokumentacja dotycząca aplikacji do zarządzania systemami Dell zawiera
informacje o instalowaniu i korzystaniu z oprogramowania do zarządzania
systemami. Dokument ten jest dostępny online na stronie
dell.com/support/manuals
.
UWAGA:
Zawsze należy sprawdzać, czy na stronie
dell.com/support/manuals
pojawiły się aktualizacje, i czytać je, ponieważ
często zastępują one informacje zawarte w innych dokumentach.
Informacja NOM (Meksyk)
Poniższe informacje są umieszczane na urządzeniu opisywanym w tym
dokumencie, stosownie do wymagań oficjalnych norm obowiązujących
w Meksyku (NOM):
Importer Dell Inc. de México, S.A. de C.V.
Paseo de la Reforma 2620-11° Piso
Col. Lomas Atlas
11950 México, D.F.
Numer modelu B08S
Napięcie zasilania 100–240 V AC w przypadku zasilacza
o mocy 1200 W
200–240 V AC w przypadku zasilacza
Instrukcja uruchomienia systemu | 84
o mocy 1400 W
Częstotliwość 50/60 Hz
Pobór prądu
12–8 A w przypadku zasilacza o
mocy 1200 W
9 A w przypadku zasilacza o
mocy 1400 W
Dane techniczne
Moc
UWAGA:
W systemie nie można instalować jednocześnie zasilaczy
o mocy 1200 W i 1400 W.
UWAGA:
Zarówno zasilacze o mocy 1200 W, jak i 1400 W można zamieniać, a także wymieniać
je w trakcie pracy w dowolnych warunkach, jeżeli system ma funkcję ograniczania mocy.
Zasilacz prądu zmiennego (na zasilacz)
Moc
1200 W
Napięcie 100–240 V AC, 50/60 Hz, maksymalny prąd
wejściowy: 12,0–8,0 A
UWAGA:
W przypadku zasilacza o mocy 1200 W
uzyskanie mocy wyjściowej 1200 W jest możliwe tylko
przy napięciu wejściowym z zakresu 200–240 V AC,
natomiast przy napięciu wejściowym z zakresu 100–120 V
AC maks. moc wyjściowa to 1023 W.
Emisja ciepła
Maks. 4016,251 BTU/godz.
Maksymalne natężenie
Początkowe natężenie prądu przy włączeniu
prądu przy włączeniu
nie powinno przekraczać 55 A (wartość
maksymalna). Dodatkowe natężenie prądu
przy włączeniu nie powinno przekraczać
35 A (wartość maksymalna).
Moc
1400 W
Napięcie 200–240 V AC, 50–60 Hz, maksymalny prąd
Instrukcja uruchomienia systemu | 85
wejściowy: 9,0 A
Emisja ciepła
Maks. 6024,376 BTU/godz.
Maksymalne natężenie
Początkowe natężenie prądu przy włączeniu
prądu przy włączeniu
nie powinno przekraczać 55 A (wartość
maksymalna). Dodatkowe natężenie prądu
przy włączeniu nie powinno przekraczać
25 A (wartość maksymalna).
Bateria (na płytę systemu)
Bateria systemu
Litowo-jonowa bateria pastylkowa CR 2032
o napięciu 3,0 V
Wymiary i masa
Wysokość
8,68 cm
Szerokość
44,8 cm
Głębokość
79,0 cm
Masa (konfiguracja
41 kg (wraz z 12 dyskami twardymi 3,5”)
maksymalna)
39 kg (wraz z 24 dyskami twardymi 2,5”)
Masa (bez wyposażenia) 15,
7 kg (system z kieszeniami na dyski
twarde 2,5”)
15,1 kg (system z kieszeniami na dyski
twarde 3,5”)
Środowisko pracy
UWAGA:
Więcej informacji o warunkach otoczenia przewidzianych dla poszczególnych
konfiguracji systemu można znaleźć na stronie
www.dell.com/environmental_datasheets
.
Temperatura
Podczas pracy Od 10° do 35°C przy maksymalnym
gradiencie temperaturowym 10°C na godzinę
UWAGA:
W przypadku wysokości powyżej ok. 900 m
maksymalna temperatura, w jakiej system może
pracować, obniża się o ok. 0,6°C na każde ok. 167 m.
PRZESTROGA:
Maksymalna liczba modułów pamięci,
dysków twardych oraz procesorów o poborze mocy
130 W (4 i 8 rdzeni) i 135 W, które można zainstalować
w węzłach 1U i 2U, zależy od zainstalowanego zasilacza.
Podczas przechowywania Od -40 do 65°C przy maksymalnym
Instrukcja uruchomienia systemu | 86
gradiencie temperaturowym 20°C na godzinę
Wilgotność względna
Podczas pracy Od 20% do 80% (bez kondensacji)
przy maksymalnym gradiencie wilgotności
wynoszącym 10% na godzinę
Podczas przechowywania
Od 5% do 95% (bez kondensacji)
Maksymalne natężenie wibracji
Podczas pracy
0,26 Grms przy częstotliwości 5–350 Hz
Podczas przechowywania 1,88 Grms przy częstotliwości 10–500 Hz
przez 15 min
Maksymalny wstrząs
Podczas pracy Jeden impuls wstrząsowy na dodatniej osi Z
(jeden impuls po każdej stronie systemu) o
sile 31 G trwający 2,6 ms w kierunku działania
Podczas przechowywania Sześć kolejnych impulsów wstrząsowych na
dodatniej i ujemnej stronie osi X, Y, Z (jeden
impuls po każdej stronie systemu) o sile 71 G
trwających do 2 ms;
Sześć kolejnych impulsów wstrząsowych na
dodatniej i ujemnej stronie osi X, Y, Z (jeden
wstrząs po każdej stronie systemu), uderzenie
z przyspieszeniem 27 G zaokrągloną falą
kwadratową przy zmianie prędkości
rzędu 597 cm/s
Wysokość n.p.m.
Podczas pracy
Od -15,2 do 3048 m
Podczas przechowywania
Od -15,2 do 10 668 m
Poziom zanieczyszczeń powietrza
Klasa
G1 wg definicji z normy ISA-S71.04-1985
