Dell PowerEdge 6950: Rozpoczęcie pracy z systemem
Rozpoczęcie pracy z systemem: Dell PowerEdge 6950
Systemy Dell™ PowerEdge™ 6950
Rozpoczęcie pracy
z systemem
Model EMMA
www.dell.com | support.dell.com
Uwagi, pouczenia i ostrzeżenia
UWAGA: UWAGA oznacza ważną informację pozwalającą na lepsze wykorzystanie możliwości komputera.
POUCZENIE: POUCZENIE wskazuje na możliwość uszkodzenia sprzętu lub utraty danych i informuje
o sposobie uniknięcia problemu.
OSTRZEŻENIE: OSTRZEŻENIE wskazuje na możliwość wystąpienia szkody materialnej oraz potencjalne
niebezpieczeństwo obrażeń ciała lub śmierci.
_________________
Informacje zawarte w tym dokumencie mogą ulec zmianie bez uprzedzenia.
© 2006 Dell Inc. Wszelkie prawa zastrzeżone.
Powielanie w jakikolwiek sposób bez pisemnego zezwolenia firmy Dell Inc. jest zabronione.
Znaki towarowe użyte w tym tekście: Dell, logo DELL PowerEdge i Dell OpenManage są znakami towarowymi firmy Dell, Inc.; AMD, AMD
Opteron oraz ich kombinache są znakami towarowymi firmy Advanced Micro Devices, Inc.; Microsoft, Windows i Windows Server są
zarejestrowanymi znakami towarowymi firmy Microsoft Corporation; Red Hat jest zarejestrowanym znakiem towarowym firmy Red Hat,
Inc.; SUSE jest zarejestrowanym znakiem towarowym firmy Novell, Inc. w USA i innych krajach.
W tym dokumencie mogą być także użyte inne znaki towarowe i nazwy handlowe w odniesieniu do podmiotów posiadających prawa do
znaków i nazw lub ich produktów. Firma Dell Inc. nie rości sobie praw własności do jakichkolwiek znaków towarowych i nazw handlowych,
których nie jest właścicielem.
Model EMMA
Sierpień 2006 P/N FP397 Rev. A00
Funkcje systemu
Sprzęt i funkcje oprogramowania zainstalowane w zestawie komputerowym:
• Dwa lub cztery procesory dwurdzeniowe z serii AMD Opteron™ 8000.
• Rejestrowane moduły pamięci DDR-II o minimalnej pojemności 2 GB (systemy dwuprocesorowe) lub 4 GB
(systemy czteroprocesorowe) o częstotliwości 667 MHz. Pamięć jest rozszerzalna do pojemności maksymalnie
64 GB (systemy czteroprocesorowe) dzięki zainstalowaniu kombinacji modułów pamięci o pojemności
512 MB, 1 GB, 2 GB lub 4-GB w szesnastu gniazdach modułów pamięci na płycie systemowej.
(Pamięć o pojemności 128 GB będzie obsługiwana, jeśli dostępne będą moduły pamięci o pojemności 8 GB.)
• Obsługa maksymalnie pięciu 3,5 calowych dysków twardych SAS z możliwością podłączenia w czasie pracy
• Opcjonalny wewnętrzny 3,5 calowy napęd dyskietek o pojemności 1,44-MB
• Opcjonalny, wewnętrzny wąski napęd optyczny
• Opcjonalny zewnętrzny napęd dyskietek USB
• Opcjonalny zewnętrzny napęd optyczny USB
• Dwa zasilacze o mocy 1570 W z możliwością podłączenia podczas pracy urządzenia w konfiguracji
nadmiarowej 1+ 1. Zasilacz obsługuje zakres napięcia wejściowego od 100 V do 208 V
• Cztery wentylatory systemowe podłączane podczas pracy urządzenia
Płyta systemowa obejmuje następujące urządzenia:
• Dwa gniazda rozszerzeń PCI-Express (PCIe) na kartę x8 oraz sześć gniazd PCIe na kartę x4. (Jedno gniazdo
na kartę x4 jest zajęte przez kartę kontrolera SAS.) Cztery gniazda rozszerzeń (dwa gniazda na kartę x8 i dwa
gniazda na kartę x4) obsługują karty rozszerzeń o pełnej długości.
• Dwie zintegrowane karty sieciowe Gb Ethernet NIC o prędkości transmisji danych 10 Mb/s,
100 Mb/s i 1000 Mb/s. Każda z nich obsługuje wspomaganie sprzętowe TCP/IP (TOE).
• Cztery złącza kompatybilne z USB 2.0 (dwa na przednim panelu i dwa na tylnym), obsługujące napęd
dyskietek, napęd optyczny, klawiaturę, mysz lub napęd USB typu flash.
• Obwód zarządzania systemami, który monitoruje działanie wentylatorów systemowych, jak również napięcie
krytyczne i temperaturę krytyczną systemu. Obwód zarządzania systemami pracuje w połączeniu
z oprogramowaniem do zarządzania systemami.
• Standardowy kontroler zarządzania zintegrowany z płytą systemową (BMC), z dostępem szeregowym.
• Opcjonalna karta kontrolera zdalnego dostępu (RAC) do zdalnego zarządzania systemami.
•
Zintegrowany podsystem grafiki kompatybilny z kartą graficzną VGA, oparty na zintegrowanym
kontrolerze grafiki PCI -
ATI RN50 o częstotliwości 33 MHz
. Podsystem ten obejmuje pamięć grafiki
o pojemności 16 MB i obsługuje różne tryby grafiki dwuwymiarowej (2D). Maksymalna rozdzielczość
wynosi 1600x1280 z 65,536 kolorów. (
W przypadku zainstalowanego opcjonalnego modułu RAC
zintegrowany podsystem grafiki jest wyłączony i zamiast niego używany jest kontroler grafiki modułu RAC.)
Rozpoczęcie pracy z systemem 53
• Przedni panel obsługuje jedno złącze grafiki, dwa złącza USB oraz jeden panel LCD 1x5 służący do
identyfikacji systemu oraz wyświetlania komunikatów o wystąpieniu błędu.
• Złącza umieszczone na panelu tylnym obejmują jedno złącze szeregowe, jedno złącze grafiki, dwa złącza USB
i dwa złącza kart sieciowych NIC.
• Przycisk identyfikatora systemu na przednim i tylnym panelu.
Więcej informacji o poszczególnych funkcjach można znaleźć w sekcji „Specyfikacja techniczna” na stronie 58.
Obsługiwane systemy operacyjne
Na tym komputerze możliwe jest zainstalowanie następujących systemów operacyjnych:
®
®
• Microsoft
Windows Server
2003 R2 Standard/Enterprise Edition (wersja standardowa i dla firm)
• Microsoft Windows Server 2003, wersje Standard i Enterprise x64
®
•Red Hat
Enterprise Linux AS dla x86-64
®
•SUSE
Linux Enterprise Server 10 (o ile wersja jest dostępna)
Inne przydatne informacje
OSTRZEŻENIE: Przewodnik z informacjami o produkcie zawiera ważne wskazówki dotyczące
bezpieczeństwa oraz przepisy prawne. Informacje dotyczące gwarancji mogą zostać
zamieszczone w tym dokumencie lub dostarczone jako oddzielny dokument.
•
Instrukcja instalacji stelażu
lub
Przewodnik instalacji stelażu
dostarczony wraz ze stelażem opisuje sposób
instalacji systemu na stelażu.
•
Podręcznik użytkownika sprzętu
zawiera informacje o funkcjach systemu i opis sposobów rozwiązywania
problemów zaistniałych podczas użytkowania systemu, a także instrukcje dotyczące instalacji lub wymiany
elementów systemu. Ten dokument można znaleźć na płycie CD dostarczonej wraz z systemem lub na stronie
internetowej
support.dell.com
.
• Płyta CD dołączona do systemu zawiera dokumentację i narzędzia do konfiguracji systemu oraz zarządzania
nim.
• Czasem wraz z systemem dostarczane są aktualizacje, opisujące zmiany w oprogramowaniu systemowym i/lub
dokumentacji.
UWAGA: Należy zawsze sprawdzać, czy pojawiły się nowe aktualizacje na stronie
support.dell.com i czytać informacje o aktualizacjach, ponieważ często pojawiają się one tam
wcześniej niż w innych dokumentach.
• Dane o wersji lub pliki readme mogą być dołączone do systemu w celu dostarczenia informacji o
uaktualnieniach wprowadzonych w ostatniej chwili do systemu, dokumentacji lub zaawansowanych technicznie
materiałów referencyjnych, przeznaczonych dla doświadczonych użytkowników lub personelu technicznego.
54 Rozpoczęcie pracy z systemem
Uzyskiwanie pomocy technicznej
Jeżeli nie rozumiesz procedur opisanych w tym podręczniku lub jeśli system nie działa zgodnie z oczekiwaniami,
zapoznaj się z Podręcznikiem użytkownika sprzętu.
Dostępne są również szkolenia i certyfikaty firmy Dell; odwiedź stronę internetową www.dell.com/training
w celu uzyskania dalszych informacji. Ta usługa może nie być dostępna we wszystkich lokalizacjach.
Instalacja i konfiguracja
OSTRZEŻENIE: Przed wykonaniem poniższej procedury należy przeczytać instrukcje
dotyczące bezpieczeństwa oraz ważne informacje prawne zamieszczone w Przewodniku
z informacjami o produkcie i zastosować się do nich.
Ta sekcja opisuje czynności, które należy wykonać podczas konfigurowania systemu po raz pierwszy.
Rozpakowanie zestawu komputerowego
Rozpakuj komputer i zidentyfikuj jego poszczególne elementy. (Zestaw komputerowy
może nie zawierać przedstawionego tutaj opcjonalnego stelażu oraz osłony.)
Zachowaj wszystkie opakowania na wypadek, gdyby były później potrzebne.
Rozpoczęcie pracy z systemem 55
Montowanie zestawu komputerowego na stelażu
Po zapoznaniu się z „Instrukcjami dotyczącymi bezpieczeństwa” przedstawionymi w dokumentacji
montażu stelaża przeznaczonego dla systemu, zamocuj komputer w stelażu.
W celu uzyskania instrukcji dotyczących instalowania systemu w stelażu, należy przejrzeć dokumentację
montażu stelaża.
Podłączanie klawiatury, myszy i monitora
Podłącz klawiaturę, mysz i monitor (opcjonalnie).
Złącza w tylnej części komputera oznaczone są ikonami wskazującymi , który kabel należy podłączyć
do danego złącza. Należy upewnić się, że dokręcone są śruby na złączu kabla monitora (o ile występują).
UWAGA: Jeżeli za pomocą złącz grafiki umieszczonych na panelu przednim i tylnym
równocześnie podłączane są do systemu dwa monitory, obraz będzie domyślnie przekazywany do
monitora podłączonego do złącza na panelu przednim, ponieważ jednocześnie może być używany
tylko jeden wyświetlacz.
56 Rozpoczęcie pracy z systemem

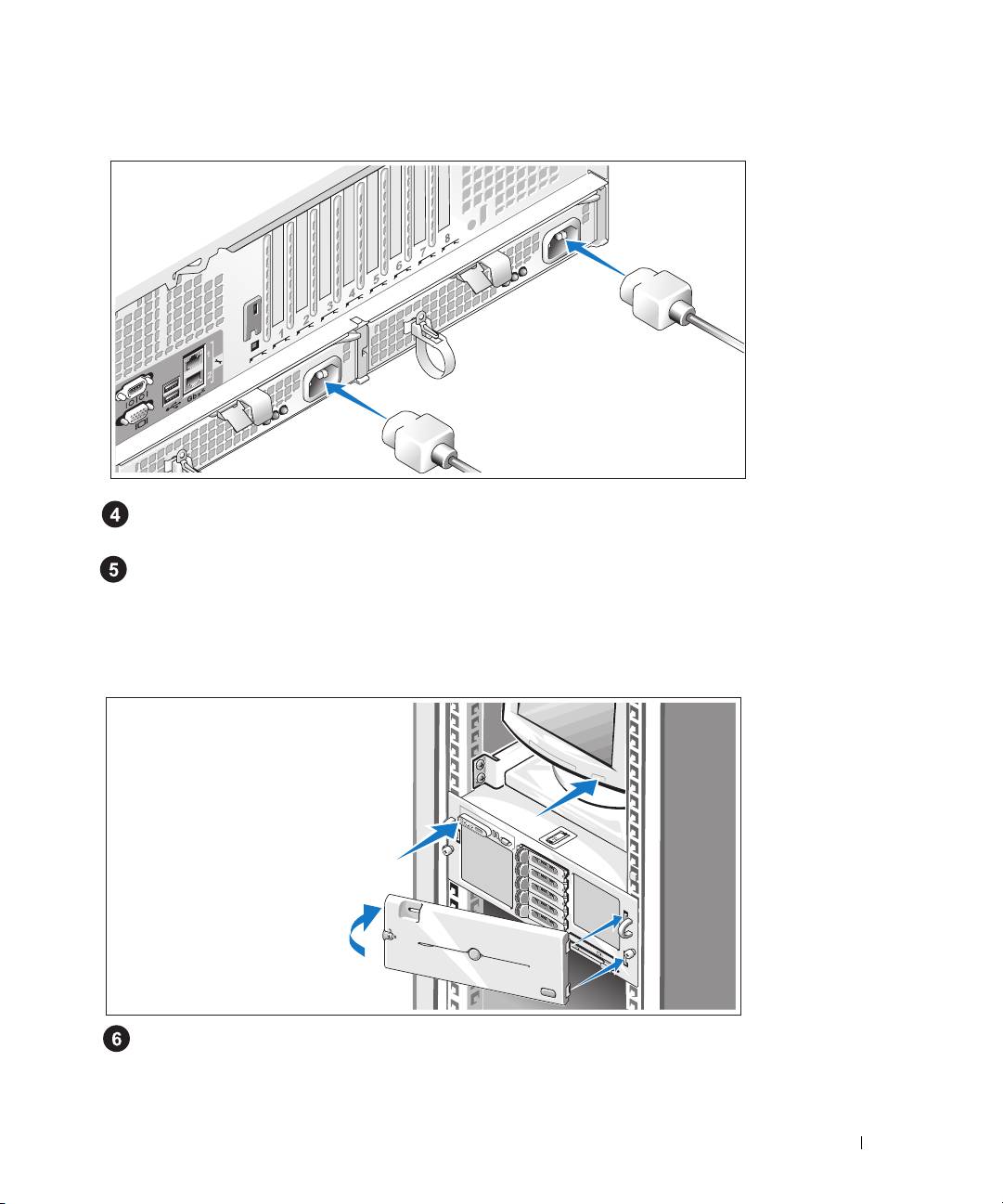

Podłączanie kabla zasilania komputera i monitora
Podłącz kabel zasilania monitora do monitora (opcjonalnego). Podłącz kabel zasilania komputera
do komputera.
Teraz podłącz drugą końcówkę tych kabli do uziemionego gniazdka elektrycznego lub oddzielnego źródła
zasilania, np. do zasilania bezprzerwowego (UPS) lub do jednostki rozdziału zasilania (PDU). Jeżeli jest
to możliwe, podłącz zasilacze do dwóch różnych źródeł zasilania o napięciu 110V lub dwóch różnych
źródeł zasilania o napięciu 220V - w zależności od zastosowanych zasilaczy.
Włączanie komputera i monitora
Naciśnij przyciski zasilania systemu i monitora (opcjonalnego). Powinny zaświecić się wskaźniki
zasilania. Wyreguluj ustawienia monitora aż do uzyskania odpowiedniego obrazu.
W przypadku zakupienia opcjonalnej osłony komputera należy ją zamontować po włączeniu komputera.
Rozpoczęcie pracy z systemem 57
Skonfiguruj system operacyjny
Jeżeli zakupili Państwo system operacyjny zainstalowany fabrycznie, proszę zapoznać się z dokumentacją
systemu operacyjnego dostarczoną wraz z komputerem. Jeśli system operacyjny jest instalowany po raz pierwszy,
należy zapoznać się z Podręcznikiem szybkiej instalacji. Zanim zaczniesz instalację sprzętu i oprogramowania,
które nie zostały zakupione wraz z systemem, upewnij się, że system operacyjny jest zainstalowany.
Specyfikacja techniczna
Procesor
Typ procesora Dwa lub cztery procesory dwurdzeniowe z serii AMD
Opteron™ 8000
Szyna rozszerzeń
Typ szyny PCIe
Gniazda rozszerzeń
Szerokość pasma
Dwa gniazda na kartę x8,
sześć gniazda na kartę x4
(jedno gniazdo na kartę x4 jest zarezerwowane na kartę
kontrolera SAS)
Rozmiar
Dwa gniazda o pełnej długości i cztery gniazda o
połówkowej długości na kartę x4
Dwa gniazda o pełnej długości na kartę x8
Pamięć
Architektura Rejestrowane moduły pamięci DDR II o częstotliwości
667 MHz
Gniazda modułów pamięci Szesnaście gniazd 240 stykowych
Pojemność modułów pamięci 512 MB, 1 GB, 2 GB, 4 GB, (8 GB – o ile dostępna)
Minimalna pojemność pamięci RAM 2 GB (dwa procesory) lub 4 GB (cztery procesory)
Maksymalna pojemność pamięci RAM 32 GB (dwa procesory) lub 64 GB (cztery procesory)
(128 GB - o ile dostępne są moduły pamięci o pojemności
8GB)
Napędy
Dyski twarde Maksymalnie pięć 3,5 calowych wewnętrznych napędów
SAS podłączanych w czasie pracy
Napęd optyczny Opcjonalny wąski napęd CD-ROM, napęd combo
DVD-ROM/CD-RW lub DVD-ROM.
UWAGA: Urządzenia DVD są przeznaczone tylko
do danych.
58 Rozpoczęcie pracy z systemem
Złącza
Panel tylny
Kontroler NIC
Dwa złącza RJ-45 (dla zintegrowanych 1-GB kart
sieciowych NIC)
Szeregowe
9-stykowe, DTE, kompatybilne z 16550
USB
Dwa 4-stykowe, kompatybilne z USB 2.0
Grafika
15-stykowa karta VGA
Panel przedni
Grafika
15-stykowa karta VGA
USB
Dwa 4-stykowe, kompatybilne z USB 2.0
Grafika
Typ grafiki Kontroler grafiki ATI RN50; złącze karty VGA
Pamięć grafiki 16 MB
Rozdzielczość Maksymalna rozdzielczość grafiki dwuwymiarowej (2D):
1600 x 1280, 65,536 kolorów
Zasilanie
Zasilacz prądu zmiennego
Moc
Prąd zmienny o napięciu 100 – 180 V na wejściu: wyjściu
12 V/76,5 A, 3,3 V sb/4 A o maksymalnej mocy 930 W
Prąd zmienny o napięciu 180 – 264 V na wejściu: wyjściu
12 V/129,5 A, 3,3 V sb/5 A o maksymalnej mocy 1570 W
Napięcie
Prąd zmienny o napięciu 100 – 240 V na wejściu, natężeniu
12 - 8 A i częstotliwości 47 – 63 Hz
Emisja ciepła
3171 BTU/godz. (max.)
Maksymalne natężenie prądu przy włączeniu
Przy typowym zasilaniu i w całym dozwolonym zakresie
warunków pracy systemu natężenie prądu przy włączeniu
może osiągnąć 55 A na zasilacz przez 10 ms lub krócej oraz
35 A na zasilacz przez maksymalnie 150 ms.
Baterie
Bateria systemowa
Litowa bateria pastylkowa CR 2032 o napięciu 3,0 V
Rozpoczęcie pracy z systemem 59
Cechy fizyczne
Wysokość 17,3 cm (6,8 cala)
Szerokość 44,7 cm (17,6 cala)
Głębokość 70,1 cm (27,6 cala)
Ciężar (konfiguracja maksymalna) 37 kg (82 funty)
Warunki otoczenia
UWAGA: W celu uzyskania dodatkowych informacji o warunkach otoczenia przewidzianych
dla poszczególnych konfiguracji systemu, proszę odwiedzić stronę internetową
www.dell.com/environmental_datasheets.
Temperatura
W trakcie pracy
Od 10 do 35°C (od 50 do 95°F)
Podczas przechowywania
Od -40 do 65°C (od -40 do 149°F)
Wilgotność względna
W trakcie pracy
Od 20% do 80% (bez kondensacji) przy maksymalnym
gradiencie wilgotności wynoszącym 10% na godzinę
Podczas przechowywania
Od 5% do 95% (przy braku kondensacji)
Maksymalne natężenie wibracji
W trakcie pracy
0,26 Grms (od 10 do 350 Hz)
Podczas przechowywania
1,54 Grms (od 10 do 250 Hz)
Maksymalny wstrząs
W trakcie pracy
Jeden wstrząs na dodatniej osi Z (jeden wstrząs po każdej
stronie systemu) o sile 41 G przez maksymalnie 2 ms
Podczas przechowywania
Sześć kolejnych wstrząsów na dodatniej i ujemnej stronie osi
X, Y, Z (jeden wstrząs po każdej stronie systemu) o sile 71 G
przez maksymalnie 2 ms
Wysokość n.p.m.
W trakcie pracy
Od -16 do 3048 m (od –50 do 10 000 stóp)
Podczas przechowywania
Od -16 do 10 600 m (od –50 do 35 000 stóp)
60 Rozpoczęcie pracy z systemem
