Systèmes Dell™ PowerEdge™ 6950
Guide de mise en route
Modèle EMMA
www.dell.com | support.dell.com
Remarques, avis et précautions
REMARQUE : une REMARQUE indique des informations importantes qui peuvent vous aider à mieux utiliser votre
ordinateur.
AVIS : un AVIS vous avertit d'un risque de dommage matériel ou de perte de données et vous indique comment éviter
le problème.
PRÉCAUTION : une PRÉCAUTION indique un risque potentiel d'endommagement du matériel, de blessure corporelle
ou de mort.
_________________
Les informations contenues dans ce document peuvent être modifiées sans préavis.
© 2006 Dell Inc. Tous droits réservés.
La reproduction de ce document de quelque manière que ce soit sans l'autorisation écrite de Dell Inc. est strictement interdite.
Marques utilisées dans ce document : Dell, le logo DELL, PowerEdge et Dell OpenManage sont des marques de Dell Inc. ; AMD, AMD Opteron
et les combinaisons de ces deux termes sont des marques d'Advanced Micro Devices, Inc. ; Microsoft, Windows et Windows Server sont des
marques déposées de Microsoft Corporation ; Red Hat est une marque déposée de Red Hat, Inc. ; SUSE est une marque déposée de Novell,
Inc. aux États-Unis et dans d'autres pays.
Tous les autres noms de marques et marques commerciales utilisés dans ce document se rapportent aux sociétés propriétaires des marques et
des noms de ces produits. Dell Inc. décline tout intérêt dans l'utilisation des marques déposées et des noms de marques ne lui appartenant pas.
Modèle EMMA
Août 2006 P/N FP397 Rev. A00
Caractéristiques du système
Les principales caractéristiques du système sur le plan matériel et logiciel sont les suivantes :
• Deux ou quatre processeurs double cœur AMD Opteron™ série 8000.
• Barrettes de mémoire DDR-II à registres, représentant un minimum de 2 Go (système bi-processeur)
ou 4 Go (système quadri-processeur) et cadencées à 667 MHz. La mémoire est extensible à un
maximum de 64 Go (système quadri-processeur) via l'installation de combinaisons de barrettes
de 512 Mo, 1 Go, 2 Go ou 4 Go dans les seize emplacements mémoire de la carte système. Lorsque
des barrettes de mémoire de 8 Go seront disponibles, il sera possible de prendre en charge 128 Go
de mémoire.
• Prise en charge de cinq disques durs SAS de 3,5 pouce, enfichables à chaud.
• Un lecteur de disquette interne de 1,44 Mo/3,5 pouces, en option.
• Un lecteur optique slim interne, en option.
• Un lecteur de disquette USB externe, en option.
• Un lecteur optique USB externe, en option.
• Deux blocs d'alimentation de 1570 W enfichables à chaud dans une configuration redondante 1 + 1.
La tension en entrée prise en charge est de 100 à 208 V.
• Quatre ventilateurs de refroidissement enfichables à chaud.
La carte système offre les caractéristiques suivantes :
•
Deux logements d'extension PCI Express (PCIe) x8 et six logements PCIe x4 (l'un des logements
x4 est occupé par la carte contrôleur SAS). Quatre logements d'extension (deux x8 et deux x4)
prennent en charge les cartes d'extension pleine longueur.
• Deux NIC Ethernet Gb intégrés pouvant prendre en charge des débits de données de 10, 100 et
1000 Mbps. Chaque NIC prend également en charge la fonctionnalité TOE (TCP/IP offload engine,
moteur de décentralisation TCP/IP).
• Quatre connecteurs USB compatibles 2.0 (deux à l'avant et deux à l'arrière) pour la connexion d'un
périphérique externe (lecteur de disquette ou lecteur optique, clavier, souris ou lecteur flash USB).
• Des circuits intégrés de gestion de systèmes surveillant le fonctionnement des ventilateurs, ainsi
que les tensions et les températures critiques. Ces circuits de surveillance fonctionnent de pair
avec les logiciels de gestion de systèmes.
• Un contrôleur BMC standard avec accès série.
• Une carte contrôleur d'accès à distance (en option), pour la gestion de systèmes à distance.
•
Un sous-système vidéo intégré compatible VGA, avec contrôleur vidéo PCI
ATI RN50 intégré
à33MHz.
Ce sous-système dispose de 16 Mo de mémoire graphique avec prise en charge de
divers modes graphiques en 2D. La résolution maximale est de 1600 x 1200 avec 65 536 couleurs.
Lorsque la carte RAC en option est installée, son contrôleur vidéo est utilisé (le sous-système vidéo
intégré est désactivé).
Guide de mise en route 23
• Le panneau avant contient un connecteur vidéo, deux ports USB et un écran LCD 1 x 5 affichant l'ID
du système et les messages d'erreur.
• Le panneau arrière contient un connecteur vidéo, un port série, deux ports USB et deux connecteurs
de NIC.
• Un bouton d'ID du système sur les panneaux avant et arrière.
Pour plus d'informations sur des caractéristiques spécifiques, voir “Spécifications techniques”,
àlapage28.
Systèmes d'exploitation pris en charge
Le système prend en charge les systèmes d'exploitation suivants :
®
®
• Microsoft
Windows Server
2003 R2 Standard Edition et Enterprise Edition
• Microsoft Windows Server 2003 64 bits, Standard Edition et Enterprise Edition
®
•Red Hat
Enterprise Linux AS pour x86-64
®
•SUSE
Linux Enterprise Server 10 (selon disponibilité)
Autres informations utiles
PRÉCAUTION : le document Product Information Guide (Guide d'informations sur le produit) contient
d'importantes informations se rapportant à la sécurité et aux réglementations. Les informations sur la garantie
se trouvent soit dans ce document, soit à part.
• Les documents
Rack Installation Guide
(Guide d'installation du rack) et
Rack Installation Instructions
(Instructions d'installation du rack) fournis avec la solution rack décrivent l'installation du système.
• Le document
Hardware Owner's Manual
(Manuel du propriétaire) contient des informations sur les
caractéristiques du système, ainsi que des instructions relatives au dépannage et à l'installation ou au
remplacement de composants. Il se trouve sur les CD fournis avec le système et sur le site
support.dell.com
.
• Les CD fournis avec le système contiennent des documents et des outils relatifs à la configuration
et à la gestion du système.
• Des mises à jour sont parfois fournies avec le système. Elles décrivent les modifications apportées
au système, aux logiciels ou à la documentation.
REMARQUE : vérifiez toujours si des mises à jour sont disponibles sur le site support.dell.com et lisez-les
en premier, car elles remplacent souvent les informations contenues dans les autres documents.
• Des notes de version ou des fichiers lisez-moi (readme) sont parfois fournis ; ils contiennent des mises
à jour de dernière minute apportées au système ou à la documentation, ou des documents de référence
technique avancés destinés aux utilisateurs expérimentés ou aux techniciens.
24 Guide de mise en route
Obtention d'une assistance technique
Si vous ne comprenez pas une procédure décrite dans ce guide ou si le système ne réagit pas
comme prévu, consultez le document Hardware Owner's Manual (Manuel du propriétaire).
Des formations et certifications Dell Enterprise sont disponibles. Pour plus d'informations,
consultez le site www.dell.com/training. Ce service n'est disponible que dans certains pays.
Installation et configuration
PRÉCAUTION : avant de commencer la procédure suivante, lisez et appliquez les consignes concernant
la sécurité et les réglementations, que vous trouverez dans le document Product Information Guide
(Guide d'informations sur le produit).
Cette section décrit les étapes à exécuter lors de la configuration initiale du système.
Déballage du système
Déballez le système et identifiez chaque élément. Il est possible que le kit de rack
et le cadre représentés ici ne soient pas fournis, car ils sont disponibles en option.
Conservez les matériaux d'emballage au cas où vous en auriez besoin ultérieurement.
Guide de mise en route 25
Installation du système dans un rack
Commencez par lire les consignes de sécurité qui se trouvent dans la documentation
d'installation du rack, puis installez le système dans le rack.
Consultez la documentation d'installation du rack pour obtenir les instructions appropriées.
Connexion du clavier, de la souris et du moniteur
Connectez le clavier, la souris et le moniteur (facultatif).
Utilisez les icônes des connecteurs situés à l'arrière du système pour savoir où insérer chaque câble.
N'oubliez pas de serrer les vis situées sur le connecteur du câble du moniteur, s'il en est équipé.
REMARQUE : vous ne pouvez utiliser qu'un seul écran à la fois. Si vous connectez deux moniteurs au
système à l'aide des connecteurs vidéo avant et arrière, le système utilise par défaut le connecteur avant.
26 Guide de mise en route

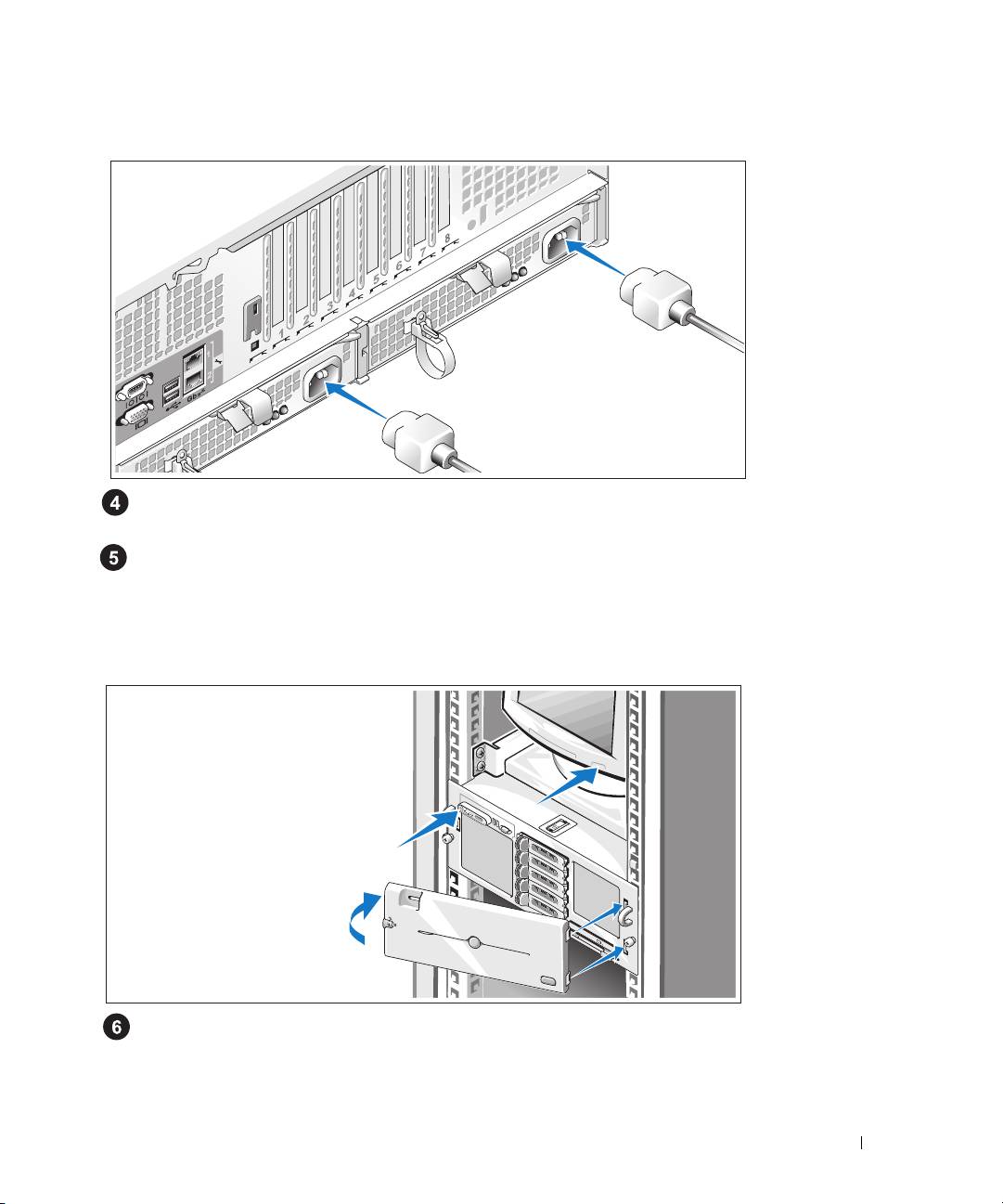

Connexion des câbles d'alimentation du système et du moniteur
Branchez le câble d'alimentation sur le moniteur (en option). Branchez les câbles
d'alimentation sur le système.
Branchez ensuite l'autre extrémité des cordons sur une prise de courant mise à la
terre ou sur une source d'alimentation autonome (onduleur ou unité de distribution
de l'alimentation). Si possible, branchez les blocs d'alimentation sur deux prises
distinctes (220 V ou 110 V selon le type de bloc utilisé).
Mise sous tension du système et du moniteur
Appuyez sur le bouton d'alimentation du système et sur celui du moniteur
(en option). Les voyants d'alimentation doivent s'allumer. Réglez le moniteur
jusqu'à ce que l'image soit correctement affichée.
Si vous avez acheté le cadre en option, installez-le une fois le système mis sous tension.
Guide de mise en route 27
Finalisation de l'installation du système d'exploitation
Si vous avez acheté un système d'exploitation préinstallé, consultez tout d'abord la documentation du
système d'exploitation qui vous a été fournie avec l'ordinateur. Si vous installez un système d'exploitation
pour la première fois, consultez le document Quick Installation Guide (Guide d'installation rapide).
Veillez à installer le système d'exploitation avant tout élément matériel ou logiciel acheté séparément.
Spécifications techniques
Processeur
Type de processeur Deux ou quatre processeurs double cœur AMD Opteron™
série 8000
Bus d'extension
Type de bus PCIe
Logements d'extension
Bande passante
Deux
logements x8
, six logements x4
(un logement x4 est réservé à la carte contrôleur SAS)
Taille
Deux logements x4 pleine longueur et quatre logements
x4 demi-longueur
Deux logements x8 pleine longueur
Mémoire
Architecture Barrettes de mémoire DDR-II à registres - 667 MHz
Supports de barrette de mémoire Seize supports à 240 broches
Capacité des barrettes de mémoire 512 Mo, 1 Go, 2 Go ou 4 Go (8 Go possibles
ultérieurement)
RAM minimale 2 Go (deux processeurs) ou 4 Go (quatre processeurs)
RAM maximale 32 Go (deux processeurs) ou 64 Go (quatre processeurs)
(128 Go lorsque des barrettes de mémoire de 8 Go seront
disponibles)
Lecteurs
Disques durs Jusqu'à cinq lecteurs SAS internes de 3,5 pouce,
enfichables à chaud
Lecteur optique Un lecteur de CD-ROM ou de DVD-ROM slim, ou un
lecteur combo DVD-ROM/ CD-RW, tous deux en option
REMARQUE : les périphériques DVD sont uniquement des
périphériques de données.
28 Guide de mise en route
Connecteurs
Panneau arrière
NIC
Deux connecteurs RJ-45 (pour NIC 1 Gb intégrés)
Série
Connecteur DTE à 9 broches, compatible 16550
USB
Deux connecteurs à 4 broches, compatibles USB 2.0
Vidéo
VGA, 15 broches
Panneau avant
Vidéo
VGA, 15 broches
USB
Deux connecteurs à 4 broches, compatibles USB 2.0
Vidéo
Type de vidéo Contrôleur vidéo ATI RN50, connecteur VGA
Mémoire vidéo 16 Mo
Résolution Résolution graphique maximale en 2D :
1600 x 1280, 65536 couleurs
Alimentation
Bloc d'alimentation en CA (selon la tension en vigueur)
Puissance
100 à 180 VCA en entrée : sortie à 12 V/76,5 A -
3,3 Vsb/4 A - 930 W maximum
180 à 264 VCA en entrée : sortie à 12 V/129,5 A -
3,3 Vsb/5 A - 1570 W maximum
Tension
100 à 240 VCA en entrée - 12-8 A - 47 à 63 Hz
Dissipation thermique
3171 BTU/h (799 kcal/h) maximum
Appel de courant maximal
Dans des conditions de lignes typiques et dans toute la
gamme ambiante de fonctionnement du système, l'appel
de courant peut atteindre 55 A par bloc d'alimentation
pendant un maximum de 10 ms, ou 35 A pendant 150 ms
maximum.
Piles
Pile du système
Pile bouton au lithium CR 2032 (3 V)
Guide de mise en route 29
Caractéristiques physiques
Hauteur 17,3 cm
Largeur 44,7 cm
Profondeur 70,1 cm
Poids (configuration maximale) 37 kg
Environnement
REMARQUE : pour plus d'informations concernant les mesures d'exploitation liées à différentes configurations
spécifiques, rendez-vous sur le site www.dell.com/environmental_datasheets.
Température
En fonctionnement
De 10° à 35° C (50° à 95° F)
Stockage
De -40° à 65° C (-40° à 149° F)
Humidité relative
En fonctionnement
De 20 % à 80 % (sans condensation) avec un gradient
d'humidité maximal de 10 % par heure
Stockage
De 5 % à 95 % (sans condensation)
Tolérance maximale aux vibrations
Fonctionnement
0,26 Grms (10 à 350 Hz)
Stockage
1,54 Grms (10 à 250 Hz)
Tolérance maximale aux chocs
Fonctionnement
Une impulsion de choc de 41 G pendant un maximum
de 2 ms sur l'axe z positif (une impulsion de chaque côté
du système)
Stockage
Six chocs consécutifs de 71 G pendant un maximum
de 2 ms en positif et négatif sur les axes x, y et z
(une impulsion de chaque côté du système)
Altitude
Fonctionnement
De -16 à 3 048 m (-50 à 10 000 pieds)
Stockage
De -16 à 10 600 m (-50 à 35 000 pieds)
30 Guide de mise en route
