Dell PowerEdge 2970: Начало работы с системой
Начало работы с системой: Dell PowerEdge 2970
Системы Dell™ PowerEdge™ 2970
Начало работы
с системой
www.dell.com | support.dell.com
Подзаголовки Примечание, Внимание
и Предупреждение
ПРИМЕЧАНИЕ: Подзаголовок ПРИМЕЧАНИЕ указывает на важную информацию, которая поможет
использовать компьютер более эффективно.
ВНИМАНИЕ: Подзаголовок ВНИМАНИЕ указывает на возможность повреждения оборудования
или потери данных и объясняет, как этого избежать.
ПРЕДУПРЕЖДЕНИЕ: ПРЕДУПРЕЖДЕНИЕ указывает на возможность нанесения ущерба,
серьезных травм или даже смертельного исхода.
____________________
Информация, содержащаяся в данном документе, может быть изменена без предварительного уведомления.
© Корпорация Dell Inc., 2007. Все права защищены.
Воспроизведение любой части данного документа любым способом без письменного разрешения корпорации Dell Inc. строго
воспрещается.
Торговые марки, упомянутые в данном документе: Dell и логотип DELL являются товарными знаками корпорации Dell Inc.; AMD и
AMD Opteron являются зарегистрированными товарными знаками компании Advanced Micro Devices; Microsoft, Windows и Windows
Server являются зарегистрированными товарными знаками корпорации Microsoft; Novell и NetWare являются зарегистрированными
товарными знаками корпорации Novell, Inc.; Red Hat и Red Hat Enterprise Linux являются зарегистрированными товарными знаками
корпорации Red Hat, Inc.; SUSE является зарегистрированным товарным знаком корпорации of Novell Inc.
Остальные товарные знаки и торговые наименования могут использоваться в этом руководстве для обозначения компаний,
заявляющих права на товарные знаки и наименования, или продуктов этих компаний. Корпорация Dell Inc. не заявляет прав ни на какие
товарные знаки и наименования, кроме собственных.
Модель EMS01
Январь 2007 г. P/N WW670 Rev. A00
Характеристики системы
В этом разделе описываются основные характеристики аппаратного и программного обеспечения системы.
Кроме того, в ней содержится информация о других документах, которые могут быть полезны при настройке
системы, и о порядке получения технической поддержки.
•
Один или два двуядерных процессора AMD Opteron™. Один или два четырехядерных процессора AMD
Opteron™ (при наличии).
•
Модули регистровой памяти с контролем четности DDR-II объемом не менее 1 Гб (системы с одним
процессором) или 2 Гб (системы с двумя процессорами) с тактовой частотой 667 МГц. Имеется
возможность расширения памяти до 32 Гб (для систем с двумя процессорами) путем установки
комбинации модулей памяти объемом 512 Мб, 1 Гб, 2 Гб или 4 Гб в восемь гнезд для модулей памяти на
системной плате. (Если имеются модули памяти 8 Гб, то системой поддерживается максимальный объем
памяти 64 Гб.)
•
Поддержка до восьми 2,5-дюймовых внутренних жестких дисков Serial Attached SCSI (SAS) или SATA с
возможностью подключения в “горячем режиме”.
•
Дополнительный отсек для носителей, благодаря которому обеспечивается поддержка дополнительного
устройства для архивации данных на магнитной ленте половинной высоты и дополнительного плоского
дисковода гибких дисков 1,44 Мб.
•
Дополнительное плоское устройство чтения компакт-дисков или DVD-дисков с интерфейсом IDE или
комбинированное устройство CD-RW/DVD.
ПРИМЕЧАНИЕ: Устройства DVD предназначены только для данных.
•
Детектор открытия корпуса, сигнализирующий соответствующему программному обеспечению
управления системой о том, что открыта крышка.
•
До двух блоков питания мощностью 750 Вт с возможностью замены в “горячем” режиме в
дополнительной конфигурации с избыточностью 1 + 1.
•
Четыре вентилятора охлаждения системы с возможностью замены в “горячем” режиме.
Ниже указаны компоненты, имеющиеся на системной плате.
•
Левая надстроечная плата с 8-канальным разъемом PCIe полной длины и 4-канальным разъемом PCIe
половинной длины.
•
Центральная надстроечная плата с одним 8-канальным разъемом PCIe половинной длины.
•
Специальное гнездо для встроенного хост-адаптера SAS, который поддерживает до четырех
2,5-дюймовых жестких дисков SAS или SATA, или дополнительная плата контроллера RAID с
256 Мб кэш-памяти и аккумулятором RAID, которая поддерживает до восьми 2,5-дюймовых
жестких диска SAS или SATA.
ПРИМЕЧАНИЕ: Не поддерживается загрузка системы с внешних устройств,
подключенных к адаптеру SAS или SCSI, включая SAS 5/E, PERC 5/E или PERC 4e/DC.
Дополнительную информацию о поддержке загрузки системы с внешних устройств
можно найти на сайте support.dell.com.
Начало работы с системой 75
•
Два встроенных контроллера сетевого интерфейса Gigabit Ethernet, обеспечивающие поддержку скоростей
передачи 10 Мбит/с, 100 Мбит/с и 1000-Мбит/с.
•
Четыре внешних разъема, совместимых со стандартом USB 2.0 (два на передней и два на задней панели),
обеспечивающих поддержку дисковода гибких дисков, дисковода компакт-дисков, клавиатуры, мыши или
устройства флэш-памяти с интерфейсом USB.
•
Один внутренний разъем, совместимый со стандартом USB 2.0, поддерживающий дополнительное
загрузочное устройство флэш-памяти USB для пользовательских конфигураций загрузки.
•
Заказываемый дополнительно контроллер удаленного доступа RAC для удаленного управления системой.
•
Встроенная VGA-совместимая видеоподсистема на основе встроенного видеоконтроллера ATI ES1000 PCI с
частотой 33 МГц. В данной видеоподсистеме имеется 32 Мб видеопамяти с поддержкой различных режимов
обработки двумерной графики. Максимальное разрешение – 1600x1200 при поддержке 65 536 цветов.
(При установке дополнительного контроллера RAC максимальное разрешение встроенной видеоподсистемы
не превышает 1280x1024.)
•
Схема управления системой, следящая за работой вентиляторов, а также за напряжением питания и рабочей
температурой системы. Схема управления системой работает совместно с программным обеспечением
управления системой.
•
Стандартный контроллер управления материнской платой (BMC) с последовательным доступом и доступом
из локальной сети.
•
На задней панели присутствуют разъемы последовательного порта, видеоадаптера, два USB-разъема и два
разъема сетевых интерфейсных плат.
•
На передней панели расположен видеоразъем и два разъема USB.
•
ЖК-дисплей размером 1x5 дюймов на передней панели для отображения системного идентификатора
и сообщений об ошибках.
•
Кнопка отображения системного идентификатора на передней и задней панелях.
Более подробную информацию об отдельных компонентах см. в разделе Технические характеристики.
Поддержка операционных систем
®
®
•
Microsoft
Windows Server
2003 R2 Standard Edition и Enterprise Edition (с пакетом обновления SP1 и выше)
•
64-разрядная версия Windows Server 2003 R2 Standard и Enterprise Edition (с пакетом обновления SP1 и выше)
®
®
•
Red Hat
Enterprise Linux
AS и ES (версия 4) (x86)
®
®
•
Red Hat
Enterprise Linux
AS и ES (версия 4) (x86_64)
•
Red Hat Enterprise Linux Server 5 (x86)
•
Red Hat Enterprise Linux Server 5 (x86_64)
®
•
SUSE
Linux Enterprise Server 10 (x86_64)
ПРИМЕЧАНИЕ: Наиболее актуальную информацию о поддерживаемых операционных
системах можно найти на веб-сайте www.dell.com.
76 Начало работы с системой
Дополнительная полезная информация
ПРЕДУПРЕЖДЕНИЕ: В документе Информационное руководство по продуктам приведены
важные сведения по технике безопасности, а также нормативная информация. Гарантийная
информация может включаться в состав данного документа или в отдельный документ.
•
В документах
Руководство по установке в стойку
или
Инструкции по установке в стойку
, поставляемых
со стойкой, описывается процедура монтажа системы в стойку.
•
В документе
Руководство по эксплуатации оборудования
представлена информация о характеристиках
системы и описан порядок поиска и устранения неисправностей системы и установки или замены ее
компонентов.
•
Компакт-диски, поставляемые вместе с системой, предоставляют документацию, а также средства настройки
системы и управления ею.
•
В документации по программному обеспечению для управления системой описаны функции, требования,
процедура установки программного обеспечения и основная работа с ним.
•
Документация по операционной системе содержит описание установки (при необходимости), настройки
и использования ОС.
•
Информацию о настройке и установке дополнительных устройств, которые были приобретены отдельно,
можно найти в документации на эти устройства.
•
К системе иногда прилагаются обновления, в которых описываются изменения, внесенные в систему,
программное обеспечение и/или документацию.
ПРИМЕЧАНИЕ: Рекомендуется регулярно проверять наличие обновлений на веб-сайте
support.dell.com и в первую очередь изучать содержащуюся в них информацию, поскольку
зачастую она обладает более высоким приоритетом по отношению к информации в других
документах.
•
В комплект поставки могут включаться заметки о выпуске или файлы Readme, содержащие описание
последних обновлений и изменений системы или документации, а также дополнительную справочную
техническую информацию, предназначенной для опытных пользователей и технических специалистов.
Получение технической поддержки
В случае непонимания приведенной в настоящем руководстве процедуры или неправильной работы системы
см. документ
Руководство пользователя оборудования
.
С программой обучения и сертификации корпорации Dell
™
(Enterprise Training & Certification) можно ознакомиться
на сайте
www.dell.com/training
. Эта услуга доступна не во всех регионах.
Установка и настройка
ПРЕДУПРЕЖДЕНИЕ: Перед выполнением описанных ниже процедур ознакомьтесь с
инструкциями по технике безопасности и важной нормативной информацией, содержащейся
в документе Информационное руководство по продуктам.
В данном разделе описываются действия по первоначальной установке системы.
Начало работы с системой 77
Распаковка системы
Распакуйте систему и идентифицируйте каждый компонент.
Сохраните все упаковочные материалы, так как они могут понадобиться в дальнейшем.
Установка направляющих и системы в стойку
Ознакомьтесь с “Инструкциями по технике безопасности”, представленными в документации
по установке системы в стойку, а затем установите направляющие и систему в стойку.
Инструкции по установке системы в стойку можно найти в документации по установке в стойку.
78 Начало работы с системой

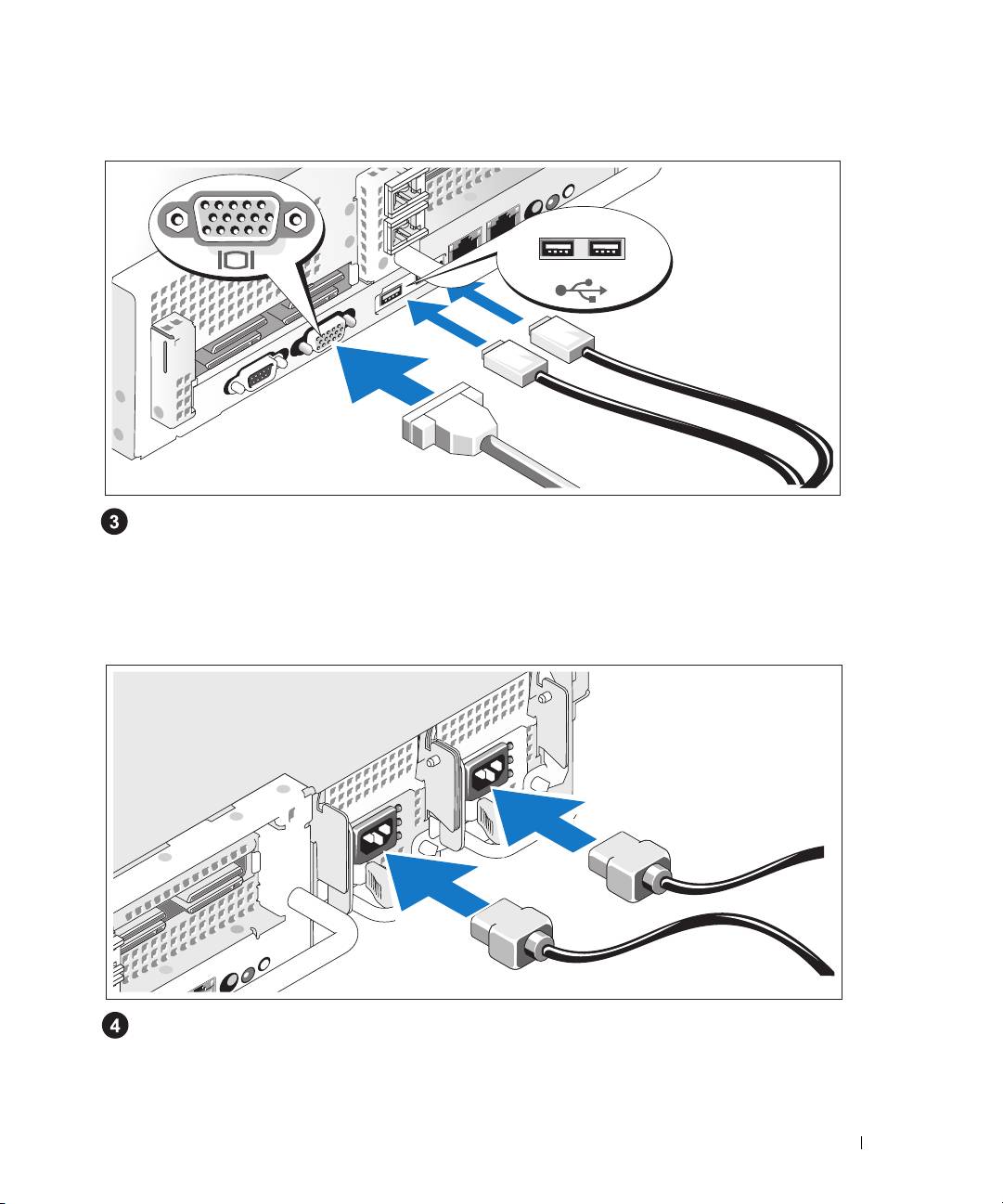

Подключение клавиатуры, мыши и монитора
Подключите клавиатуру, мышь и монитор (дополнительный).
Разъемы на задней панели системы снабжены значками, позволяющими определить правильное
подключение кабелей. На кабельном соединителе монитора необходимо затянуть винты
(если они имеются).
Подключение питания
Подключите кабель питания монитора к монитору (дополнительному) и кабель питания
системы к системе.
Начало работы с системой 79
Фиксация шнуров питания кронштейнами
Прикрепите кронштейн фиксации на правом изгибе рукоятки разъема шнура питания.
Согните системный шнур питания в петлю (см. рисунок) и прикрепите его к кабельному
зажиму кронштейна. Повторите данную процедуру со вторым источником питания.
Подключите другие концы кабелей питания к заземленной розетке или отдельному источнику
питания, например источнику бесперебойного питания или блоку распределения питания.
Включение системы
Включите систему и монитор (дополнительный).
Сняв лицевую панель, нажмите кнопку питания на системе и мониторе. Должны включиться
индикаторы питания. С помощью элементов управления монитора отрегулируйте качество
изображения.
80 Начало работы с системой
Установка лицевой панели
Установите лицевую панель (дополнительную).
Завершение установки операционной системы
Если компьютер приобретен с предварительно установленной операционной системой, см. соответствующую
документацию, поставляемую вместе с системой. Описание первоначальной установки операционной системы
см. в документе
Справочное руководство для быстрой установки
. Операционная система должна быть установлена
до установки аппаратного или программного обеспечения, которое не было приобретено вместе с системой.
Технические характеристики
Процессор
Тип процессора Один или два двухядерных процессора
AMD Opteron.
Один или два четырехядерных процессора
AMD Opteron (при наличии)
Шина расширения
Тип шины PCIe
Слоты расширения
Центральная надстроечная плата:
PCIe
Одно 8-канальное гнездо полной высоты
и половинной длины, 3,3 В
Начало работы с системой 81
Шина расширения (продолжение)
Левая надстроечная плата
Вариант PCIe:
Одно 8-канальное гнездо полной высоты
и полной длины, 3,3 В
Одно 4-канальное гнездо полной высоты
и половинной длины, 3,3 В
Память
Архитектура Модули регистровой памяти с контролем
четности DDR-II с тактовой частотой 667 МГц
Разъемы для модулей памяти Восемь 240-контактных
Емкость модулей памяти 512 Мб, 1 Гб, 2 Гб или 4 Гб (8 Гб, если доступно)
Минимальный объем оперативной памяти 1 Гб (один процессор) или 2 Гб (два процессора)
Максимальный объем оперативной памяти
16 Гб (один процессор) или 32 Гб (два процессора)
(32 Гб (один процессор) или 64 Гб (два процессора)
при наличии модулей памяти 8 Гб)
Накопители
Жесткие диски До восьми 2,5-дюймовых внутренних дисков
SAS или SATA с возможностью замены в
“горячем” режиме
Дисковод гибких дисков Один дополнительный плоский дисковод гибких
дисков емкостью 1,44 Мб
Внешний дополнительный USB-дисковод гибких
дисков емкостью 1,44 Мб
Дисковод оптических дисков один дополнительный плоский дисковод
компакт-дисков или DVD-дисков с интерфейсом
IDE или комбинированное устройство
CD-RW/DVD
ПРИМЕЧАНИЕ: Устройства DVD
предназначены только для данных.
Внешний дополнительный USB-дисковод
DVD-дисков
Ленточный накопитель Одно дополнительное устройство для архивации
данных на магнитной ленте половинной высоты
Накопитель флэш-памяти Внешнее дополнительное устройство
с USB-интерфейсом
Внутреннее дополнительное устройство
с USB-интерфейсом
Разъемы
Задняя панель
82 Начало работы с системой
Разъемы (продолжение)
Сетевая интерфейсная плата Два разъема RJ-45 (для встроенных сетевых
интерфейсных плат 1 гигабит)
Последовательный порт 9-контактный DTE-разъем, совместимый с 16550
USB Два 4-контактных, совместимых с USB 2.0
Видео 15-контактный VGA
Передняя панель
Видео 15-контактный VGA
USB Два 4-контактных, совместимых с USB 2.0
Внутренние
USB
Один 4-контактный разъем, совместимый с USB 2.0
Видео
Тип видео Видеоконтроллер ATI ES1000; VGA-разъем
Видеопамять 32 Мб
Электропитание
Источник питания переменного тока (для каждого блока питания)
Мощность 750 Вт
Напряжение 85-264 В переменного тока, функция
автоматического переключения диапазонов,
47-63 Гц
Теплоотдача Максимум 2697 BTU/ч
Максимальный бросок тока В условиях стандартного электропитания и
нормальных условий окружающей среды
системы бросок тока может достигать не более
55 А на блок питания в течение не более 10 мс.
Аккумуляторы
Системный аккумулятор Круглый ионно-литиевый CR 2032, 3,0 В
Аккумулятор RAID (дополнительно) Ионно-литиевый (4,1 В)
Габаритные размеры
Стойка
Высота 8,656 см
Ширина 44,7 см
Глубина 75,68 см
Вес (макс. конфигурация) 26,76 кг
Начало работы с системой 83
Требования к окружающей среде
ПРИМЕЧАНИЕ: Дополнительную информацию об измерении параметров окружающей
среды для установки определенной конфигурации системы см. по адресу:
www.dell.com/environmental_datasheets.
Температура
Эксплуатация от 10° до 35°C с максимальным изменением
температуры на 10°C в час
ПРИМЕЧАНИЕ: При работе на высоте
свыше 900 м максимальная температура
эксплуатации снижается на 0,6°С на
каждые 170 м.
Хранение от -40° до 65°C с максимальным изменением
температуры на 20°C в час
Относительная влажность
Эксплуатация От 20% до 80% (без конденсации) с
максимальным изменением влажности 10% в час
Хранение От 5% до 95% (без конденсации) с максимальным
изменением влажности 10% в час
Максимальная вибрация
Эксплуатация 0,26 Grms при 5-350 Гц при рабочей ориентации
Хранение 1,54 Grms при 10-250 Гц при любой ориентации
Максимальная ударная нагрузка
Эксплуатация Один ударный импульс 31 g длительностью не
более 2,6 мс в положительном направлении по
оси z (по одному импульсу с каждой стороны
системы) при рабочей ориентации
Хранение Шесть последовательных ударных импульсов
71 g длительностью не более 2 мс в
положительном и отрицательном направлениях
по осям x, y и z (по одному импульсу с каждой
стороны системы)
Высота над уровнем моря
Эксплуатация от -16 до 3048 м
ПРИМЕЧАНИЕ: При работе на высоте
свыше 900 м максимальная температура
эксплуатации снижается на 0,6°С на
каждые 170 м
Хранение от -16 до 10 600 м
84 Начало работы с системой
