Funkcje systemu
Ta sekcja opisuje najważniejsze cechy sprzętu i oprogramowania wchodzącego w skład systemu.
Dostarcza ona również informacji o innych dokumentach niezbędnych podczas konfiguracji systemu
oraz informuje o sposobie uzyskania pomocy technicznej.
Najważniejsze funkcje systemu obejmują:
•
Obudowa systemu przechowywania danych montowana na stabilnym stelażu.
•
Pojemność pozwalająca na zamontowanie 15 3,5 -calowych dysków twardych 3.0 Gbps SCSI (SAS)
podłączonych szeregowo podczas pracy urządzenia lub 15 3,5 -calowych dysków twardych 3.0 Gbps
ATA (SATA) podłączanych szeregowo podczas pracy urządzenia.
•
Obsługa funkcji RAID opartych na hoście poprzez złącze PERC 5/E.
•
Nadmiarowy zasilacz do podłączania urządzeń podczas pracy systemu i moduły chłodzenia
umożliwiające łatwą obsługę systemu.
•
Opcjonalny drugi moduł zarządzania obudową (EMM) umożliwiający zarządzanie systemem
nadmiarowym.
•
Obsługa jednej z następujących podłączanych bezpośrednio konfiguracji:
–
Tryb jednolity pozwalający na bezpośrednie podłączenie aż do 15 twardych dysków.
–
Tryb podziału (z podwójnymi modułami EMM) umożliwiający bezpośrednie podłączenie
napędów od 0 do 6 na jednym module EMM i możliwość oddzielnego bezpośredniego
podłączenia dla napędów od 7 do 14 na drugim module EMM.
•
Dwupozycyjny przełącznik służący do ustawiania trybu obudowy (tryb jednolity lub tryb podziału)
umieszczony na panelu przednim.
•
Obsługę aż do trzech połączonych łańcuchowo obudów systemu przechowywania danych w trybie
jednolitym dla całkowitej ilości 45 twardych dysków.
•
Wewnątrzpasmowe zarządzanie obudową obsługiwane poprzez obsługę obudowy pamięci SCSI
(SES).
•
Zarządzanie funkcją RAID i systemem za pomocą funkcji zarządzania pamięcią administratora
systemu Dell OpenManage™.
•
Cztery czujniki monitorujące temperaturę otoczenia (z nadmiarowymi modułymi EMM).
•
Funkcja wyłączania systemu w przypadku przekroczenia dopuszczalnej temperatury.
•
Ostrzeżenie w formie sygnału dźwiękowego w przypadku krytycznej awarii elementu.
•
Obsługa szerokiej gamy serwerów (proszę zapoznać się z plikiem readme dostarczonym wraz z
systemem w celu uzyskania informacji o obsługiwanych systemach. Z aktualną wersją pliku readme
można się zapoznać na stronie internetowej firmy Dell
support.dell.com.
)
Rozpoczęcie pracy z systemem 53
Inne przydatne informacje
Ostrzezenie: The Przewodnik z informacjami o produkcie edostarcza ważnych informacji
dotyczących bezpieczeństwa oraz informacji prawnych. Informacje dotyczące gwarancji
mogą zostać zamieszczone w tym dokumencie lub dostarczone jako oddzielny dokument.
•
Instrukcja instalacji stelażu
lub
Przewodnik instalacji stelażu
dostarczony wraz ze stelażem opisuje
sposób instalacji systemu na stelażu.
•
Podręcznik użytkownika sprzętu
dostarcza informacji o funkcjach systemu i opisuje sposób
rozwiązywania problemów zaistniałych podczas użytkowania systemu oraz sposób instalacji lub wymiany
elementów systemu.
•
Płyta CD dołączona do systemu dostarcza dokumentacji i narzędzi niezbędnych do konfigurowania
systemu i zarządzania nim.
•
Informacje handlowe o wersji systemu lub pliki readme mogą być dołączone do systemu w celu
dostarczenia uaktualnień wprowadzonych do systemu lub dokumentacji w ostatniej chwili lub mogą
stanowić zaawansowany materiał referencyjny przeznaczony dla doświadczonych użytkowników
lub personelu technicznego.
Uzyskiwanie pomocy technicznej
Jeżeli nie rozumieją Państwo procedur opisanych w tym przewodniku lub jeżeli system nie działa zgodnie
z oczekiwaniami, proszę zapoznać się z Podręcznikiem użytkownika sprzętu.
Dostępne są również szkolenia i certyfikaty firmy Dell Enterprise – proszę odwiedzić stronę internetową
www.dell.com/training w celu uzyskania dalszych informacji. Ta usługa może nie być dostępna we
wszystkich miejscach.
Instalacja i konfiguracja
Ostrzezenie: Przed wykonaniem poniższej procedury należy przeczytać i zastosować się do
instrukcji bezpieczeństwa oraz ważnych informacji prawnych zamieszczonych w Przewodnik
z informacjami o produkcie.
UWAGA: Przed instalacją i konfiguracją systemu należy wyłączyć serwer centralny.
Ta sekcja opisuje czynności, które mają być wykonane podczas konfigurowania systemu po raz pierwszy.
54 Rozpoczęcie pracy z systemem

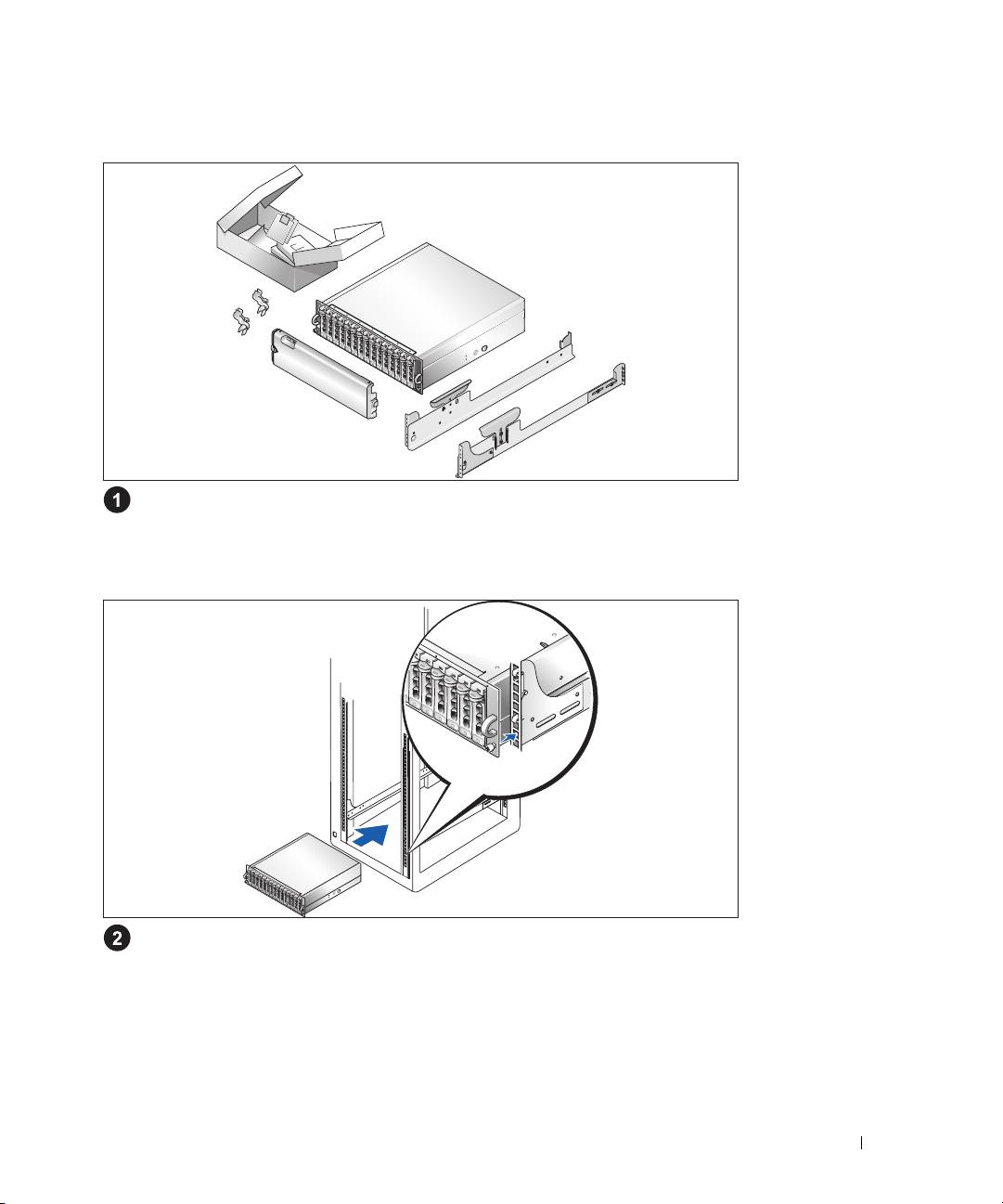

Rozpakowanie systemu
Proszę rozpakować system i zidentyfikować jego poszczególne elementy.
Zachowaj wszystkie opakowania na wypadek potrzeby późniejszego ich wykorzystania.
Instalowanie prowadnic i systemu w stelażu
Po przeczytaniu „Instrukcji dotyczących bezpieczeństwa” przedstawionych w dokumentacji instalacyjnej
stelaża przeznaczonego dla systemu, proszę zainstalować na stelażu prowadnice i system.
W celu uzyskania instrukcji dotyczących instalowania systemu w stelażu, należy przejrzeć dokumentację
instalacji stelaża.
Rozpoczęcie pracy z systemem 55
Podłączanie kabla zasilania
Podłączyć oba kable zasilania do zasilacza/modułów wentylatora.
Mocowanie wspornika podtrzymującego kabel zasilania
Podłączyć wspornik podtrzymujący kabel zasilania do pętli zasilacza mocując tylny zaczep wspornika do
górnej części pętli, a środkowy zaczep do środkowej części pętli usytuowanej pionowo. Podłączyć kabel
zasilania systemu do zacisku kabla na wsporniku. Powtórzyć tę samą procedurę dla drugiego zasilacza.
Podłączyć drugą końcówkę tych kabli do uziemionego gniazdka zasilania lub oddzielnego źródła
zasilania np. do zasilania bezprzerwowego (UPS) lub do jednostki rozdziału zasilania (PDU).
Skonfigurować system przechowywania danych dla systemu ustawiając przełącznik konfiguracji
umieszczony na przedniej części systemu oraz podłączając kable modułów EMM zgodnie z instrukcjami
zawartymi w
Podręczniku użytkownika sprzętu.
56 Rozpoczęcie pracy z systemem
Włączanie systemu
Proszę całkowicie okablować system, gdy serwer centralny jest wyłączony. Podłączyć system do zasilania
włączając zarówno zasilacz, jak i moduły wentylatora. Proszę włączyć serwer centralny.
Instalowanie ramki
Zainstalować ramkę (opcjonalną) wsuwając jej prawą krawędź do prawej przedniej pętli na systemie,
a następnie wciskając lewą krawędź ramki do systemu, aż do momentu, w którym ramka wskoczy
na miejsce.
Rozpoczęcie pracy z systemem 57
Specyfikacja techniczna
Napędy
Dyski twarde SAS Aż do 15 dysków twardych SAS ((3.0 Gbps) o wymiarach 1 cal na 3,5 cala,
odpowiednich do podłączania w trakcie pracy urządzenia, o prędkości 10K
lub 15K rpm (proszę zapoznać się z plikiem readme dostarczonym wraz
z systemem w celu uzyskania informacji o obsługiwanej pojemności
dysków).
Dyski twarde SATA Aż do dysków twardych SATA (3.0 Gbps) o wymiarach 1x3,5 cala
o prędkości 7.2K obrotów na minutę, podłączanych podczas pracy
urządzenia. Podłączanie do tablicy połączeń jest realizowane za pomocą
specjalnego przełącznika.
Podłączanie
Konfiguracje Obsługa jednej z następujących konfiguracji:
•
Tryb jednolity pozwalający na bezpośrednie podłączenie
aż do 15 twardych dysków.
•
Tryb podziału z podwójnymi modułami EMM umożliwiający
bezpośrednie podłączenie napędów od 0 do 6 i możliwość oddzielnego
bezpośredniego podłączenia dla napędów od 7 do 14.
Moduły zarządzania obudową
EMM 1 lub 2 moduły
Czujniki 1 czujnik dla modułu EMM
Tablica połączeń
Złącza
•
15 złącz dla dysków twardych SAS
•
2 złącza dla zasilacza i modułu wentylatora
•
2 zestawy złącz EMM (6 złącz dla każdego modułu EMM).
•
1 złącze panelu sterowania dla diody LED umieszczonej z przodu oraz
przełącznik trybu obudowy pamięci.
Czujniki 2 czujniki temperatury
Złącza zasilania na panelu tylnym
Złącza SAS
•
1 złącze SAS „IN” (wejście) dla podłączenia do hosta.
(dla każdego modułu EMM)
•
1 złącze SAS „OUT” (wyjście) pozwalające na rozbudowę przy użyciu
dodatkowej obudowy.
Złącza szeregowe
16-pinowe złącze UART mini-DIN (tylko do użytku fabrycznego).
(dla każdego modułu EMM)
58 Rozpoczęcie pracy z systemem
Wskaźniki LED
Panel przedni
•
1 dwukolorowy wskaźnik LED informujący o statusie systemu
•
2 jednokolorowe wskaźniki LED dla trybu zasilania i podziału
Nośnik dysku twardego
•
1 jednokolorowa dioda LED informująca o pracy systemu
•
1 dwukolorowy wskaźnik LED informujący o statusie każdego dysku
EMM 3 dwukolorowe wskaźniki statusu LED, jeden dla każdego z dwóch portów
EMM SAS i jeden informujący o statusie modułu EMM.
Zasilacz/moduł wentylatora 3 wskaźniki statusu LED informujące o statusie zasilacza, awarii zasilacza /
wentylatora i statusie zasilania prądem zmiennym.
Zasilacze
Moc Maksymalna moc zasilania ciągłego – 488 W, wartość maksymalna - 550 W
Rozproszenie ciepła 200 W
Napięcie 100–240 V znamionowe (faktyczne 90–264 V)
Częstotliwość: 47–63 Hz
Natężenie 7.2 A przy 100 V, 3.6 A przy 200 V
Dostępne zasilanie dysku twardego (dla każdego slotu) )
Dopuszczalne zużycie prądu
Aż do 1.3 A przy +12 V
dla dysków twardych
Aż do 1.5 A przy +5 V
Cechy fizyczne
Wysokość 13.11 cm (5.16 cali)
Szerokość 44.63 cm (17.57 cali)
Głębokość 48.01 cm (18.9 cali)
Waga
35.37 kg (78 funtów)
(konfiguracja maksymalna)
Temperatura
otoczenia:
Podczas eksploatacji
10° do 35°C (50° do 95°F)
Podczas przechowywania
–40° do 65°C (–40° do 149°F)
Wilgotność względna
Podczas eksploatacji
20% do 80% (przy braku kondensacji)
Podczas przechowywania
5% do 95% (przy braku kondensacji)
Wysokość
Podczas eksploatacji
–16 do 3048 m (–50 do 10,000 stóp)
Podczas przechowywania
–16 do 10 600 m (–50 do 35,000 stóp)
BTU na godzinę 1430
