Caractéristiques du système
Cette section décrit les principales caractéristiques matérielles et logicielles du système. Elle donne
aussi des renseignements sur les autres documents utiles à la configuration du système et sur
l'obtention d'assistance technique.
Les caractéristiques principales du système sont les suivantes :
• Boîtier de stockage intégré à un rack
• Possibilité d'installer 15 disques durs de 3,5 pouces enfichables à chaud (3 Gbps). Il peut s'agir
de 15 disques SAS [Serial-Attached SCSI] ou de 15 disques SATA (Serial ATA).
• Support RAID basé sur l'hôte via un adaptateur PERC 5/E
• Blocs d'alimentation et ventilateurs redondants et enfichables à chaud, intégrés pour faciliter
la maintenance du système.
• Second module EMM (module de gestion du châssis) permettant une gestion redondante
du système (facultatif)
• Prise en charge de l'une des configurations à connexion directe suivantes :
– Mode unifié permettant la connexion directe d'un maximum de 15 disques durs
– Mode divisé permettant la connexion directe des disques 0 à 6 sur un premier module EMM
et une connexion directe distincte des disques 7 à 14 sur un second module EMM
• Commutateur à deux positions sur le panneau avant permettant de définir le mode du châssis
(unifié ou divisé)
• En mode unifié, prise en charge d'un maximum de trois châssis reliés en série
(soit un total de 45 disques durs)
• Gestion du châssis effectuée via des services SES intégrés (SCSI enclosure services)
• Gestion du système et de la configuration RAID via Dell OpenManage™ Server Administrator
Storage Management Service
• Quatre capteurs assurant le contrôle des températures ambiantes
(avec modules EMM redondants)
• Fonction de coupure en cas de surchauffe
• Alarme sonore signalant les pannes critiques de composants
• Support d'une vaste gamme de serveurs. Consultez le fichier readme du système pour obtenir
la liste des systèmes pris en charge. La version la plus récente de ce fichier se trouve sur le site
support.dell.com
.
Guide de mise en route 23
Autres informations utiles
PRÉCAUTION : le Guide d'informations sur le produit fournit d'importantes informations se rapportant à la
sécurité et aux réglementations. Les informations sur la garantie se trouvent soit dans ce document, soit à part.
• le document
Instructions d'installation du rack
ou le
Guide d'installation du rack
fournis avec la
solution rack décrivent l'installation du système.
• Le document
Hardware Owner's Manual
(Manuel du propriétaire) contient des informations sur les
caractéristiques du système, ainsi que des instructions relatives au dépannage et à l'installation ou au
remplacement de composants.
• Les CD fournis avec le système contiennent des documents et des outils relatifs à la configuration
et à la gestion du système.
• Des notes de version ou des fichiers lisez-moi (readme) sont parfois fournis ; ils contiennent des mises
à jour de dernière minute apportées au système ou à la documentation, ou des documents de référence
technique avancés destinés aux utilisateurs expérimentés ou aux techniciens.
Obtention d'une assistance technique
Si vous ne comprenez pas une procédure décrite dans ce guide ou si le système ne réagit pas comme
prévu, consultez le document Hardware Owner's Manual (Manuel du propriétaire).
Des formations et certifications Dell Enterprise sont disponibles. Pour plus d'informations,
consultez le site www.dell.com/training. Ce service n'est disponible que dans certains pays.
Installation et configuration
PRÉCAUTION : avant d'exécuter la procédure suivante, lisez les consignes de sécurité et les informations
importantes sur les réglementations figurant dans le Guide d'informations sur le produit. Veillez à les respecter
scrupuleusement.
REMARQUE : arrêtez le serveur hôte avant d'installer et de configurer le système.
Cette section décrit les étapes à exécuter lors de la configuration initiale du système.
24 Guide de mise en route
Déballage du système
Sortez le système de son emballage et identifiez tous les éléments fournis.
Conservez les matériaux d'emballage au cas où vous en auriez besoin ultérieurement.
Installation des rails et du système dans un rack
Commencez par lire les consignes de sécurité qui se trouvent dans la documentation d'installation
du rack, puis installez les rails et le système dans le rack.
Consultez la documentation d'installation en rack pour obtenir les instructions appropriées.
Guide de mise en route 25

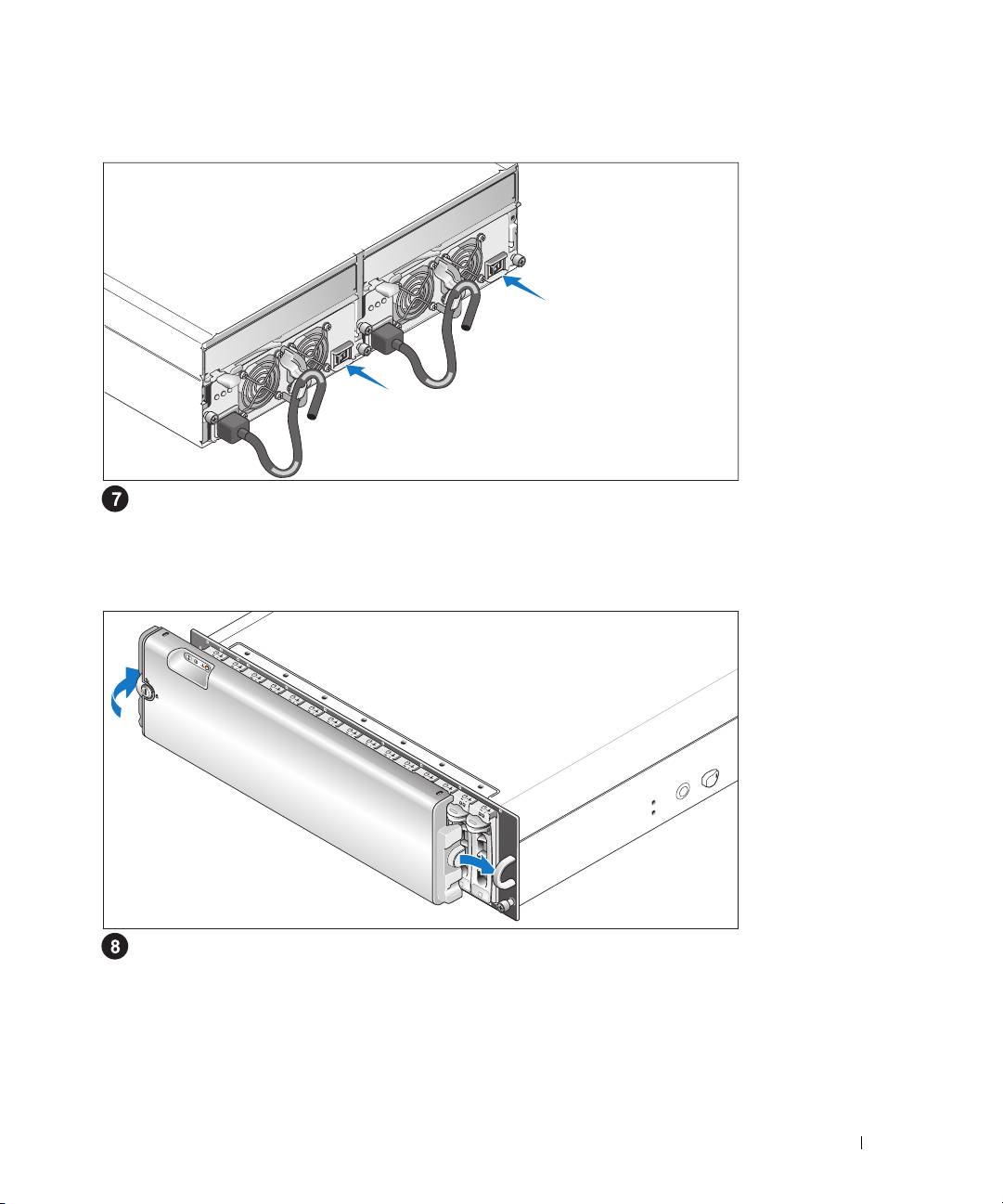

Connexion des cordons d'alimentation
Branchez les deux cordons d'alimentation sur le module d'alimentation et de ventilation.
Fixation du support du cordon d'alimentation
Installez le support du cordon d'alimentation. Pour ce faire, attachez le clip arrière sur le haut de la
poignée prévue à cet effet et le clip intermédiaire sur le milieu de la poignée. Ensuite, faites passer
le cordon d'alimentation dans le troisième clip du support. Faites de même pour le second bloc
d'alimentation.
Branchez ensuite l'autre extrémité des cordons d'alimentation sur une prise de courant mise à la terre
ou sur une source d'alimentation autonome
(onduleur ou
unité de distribution de l'alimentation
).
Configurez le mode de stockage du système en réglant le commutateur de configuration situé sur le
panneau avant et en câblant le ou les module(s) EMM conformément aux instructions fournies dans
le document
Hardware Owner's Manual
(Manuel du propriétaire).
26 Guide de mise en route
Mise sous tension du système
Une fois le serveur hôte arrêté, procédez au câblage complet du système. Mettez le système sous
tension en allumant les deux modules d'alimentation et de ventilation. Mettez le serveur hôte
sous tension.
Installation du cadre
Pour installer le cadre (disponible en option), insérez sa partie droite dans la boucle de droite,
puis appuyez sur sa partie gauche jusqu'à ce que le cadre s'emboîte sur le système.
Guide de mise en route 27
Caractéristiques techniques
Lecteurs
Disques durs SAS Maximum de 15 disques durs SAS de 1 pouce x 3,5 pouces à
3,0 Gbps, enfichables à chaud, avec une vitesse de rotation de
10 000 à 15 000 tours par minute. Consultez le fichier readme
du système pour obtenir la liste des disques pris en charge.
Disques durs SATA Jusqu'à 15 disques durs SATA enfichables à chaud
de 1 x 3,5 pouces (3,0 Gbps), à 7200 tr/min. Un module
intercalaire assure la connectivité avec le fond de panier
du système.
Connectivité
Configurations Les configurations suivantes sont prises en charge :
• Mode unifié pour connexion directe de 15 disques durs
• Mode divisé avec deux modules EMM, permettant une
connexion directe des disques 0 à 6 et une connexion directe
distincte des disques 7 à 14
Modules de gestion du châssis
Modules EMM 1 ou 2 modules
Capteurs 1 capteur par module EMM
Carte de fond de panier
Connecteurs
• 15 connecteurs de disques durs SAS
• 2 connecteurs de modules d'alimentation/ventilation
• 2 ensembles de connecteurs EMM (6 connecteurs par module)
• 1 connecteur sur le panneau de commande, pour les voyants
frontaux et le commutateur de mode du châssis
Capteurs 2 capteurs de température
Connecteurs du panneau arrière
Connecteurs SAS
• 1 connecteur SAS “IN” pour la connexion à l'hôte
(pour chaque module EMM)
• 1 connecteur SAS “OUT” permettant l'ajout d'un châssis
supplémentaire
Connecteur série
1 connecteur UART mini-DIN à 6 broches
(pour chaque module EMM)
(utilisation en usine uniquement)
28 Guide de mise en route
Voyants
Panneau avant
• 1 voyant bicolore indiquant l'état du système
• 2 voyants monochromes (alimentation et mode divisé)
Support du disque dur
• 1 voyant d'activité monochrome
• 1 voyant d'état bicolore par disque dur
Module EMM 3 voyants d'état bicolores (un pour les ports SAS des modules
EMM et un affichant l'état du module EMM)
Module d'alimentation
3 voyants d'état (état du bloc d'alimentation, panne du module
et de ventilation
d'alimentation/ventilation et état de l'alimentation)
Blocs d'alimentation
Puissance Tension maximale de 488 W en continu ; tension de pointe
de 550 W
Dissipation thermique 200 W
Tension Nominale : 100–240 V (réelle 90–264 V)
Fréquence 47-63 Hz
Intensité du courant 7,2 A à 100 V ; 3,6 A à 200 V
Alimentations disponibles pour les disques durs (par logement)
Consommation prise en charge
Jusqu'à 1,3 A à +12 V
pour les disques durs
Jusqu'à 1,5 A à +5 V
Caractéristiques physiques
Hauteur 13,11 cm (5,16 pouces)
Largeur 44,63 cm (17,57 pouces)
Profondeur 48,01 cm (18,9 pouces)
Poids (configuration maximale) 35,37 kg (78 livres)
Environnement
Température :
En fonctionnement
De 10° à 35° C (50 à 95° F)
Stockage
-40° à 65° C (-40° à 149 °F)
Humidité relative
En fonctionnement
de 20 à 80 % (sans condensation)
Stockage
5 % à 95 % (sans condensation)
Altitude
En fonctionnement
-16à 3048m (-50à 10000pieds)
Stockage
-16 à 10 600 m (–50 à 35 000 pieds)
BTU par heure 1430
Guide de mise en route 29
