Procedimientos iniciales
con el sistema
www.dell.com | support.dell.com
Notas, avisos y precauciones
NOTA: una NOTA proporciona información importante que le ayudará a utilizar mejor el ordenador.
AVISO: un AVISO indica la posibilidad de daños en el hardware o la pérdida de datos, e informa de cómo evitar
el problema.
PRECAUCIÓN: un mensaje de PRECAUCIÓN indica el riesgo de daños materiales, lesiones corporales o incluso
la muerte.
____________________
La información contenida en este documento puede modificarse sin previo aviso.
© 2006 Dell Inc. Reservados todos los derechos.
Queda estrictamente prohibida la reproducción de este documento en cualquier forma sin la autorización por escrito de Dell Inc.
Marcas comerciales utilizadas en este texto: Dell, el logotipo de DELL y Dell OpenManage son marcas comerciales de Dell Inc.
Otras marcas y otros nombres comerciales pueden utilizarse en este documento para hacer referencia a las entidades que los poseen
o a sus productos. Dell Inc. renuncia a cualquier interés sobre la propiedad de marcas y nombres comerciales que no sean los suyos.
Modelo AMP01
Abril de 2010 P/N FK446 Rev. A01
Características del sistema
En esta sección se describen las principales características de hardware y software del sistema.
También se ofrece información sobre otros documentos que puede necesitar al instalar el sistema
y sobre cómo obtener asistencia técnica.
Las principales características del sistema son:
• Almacenamiento eficiente en una carcasa de montaje en rack
• Capacidad para 15 unidades de disco duro SCSI conectadas en serie (SAS) de 3,0 Gbps,
acoplamiento activo y 3,5 pulgadas, o bien 15 unidades de disco duro ATA serie (SATA)
de 3,0 Gbps, acoplamiento activo y 3,5 pulgadas
• Soporte para RAID basado en host mediante un adaptador PERC 5/E
• Ventiladores de refrigeración y fuente de alimentación redundantes y de acoplamiento activo
para facilitar las reparaciones
• Segundo módulo opcional de administración de alojamiento (EMM) para permitir la
administración de sistemas redundantes
• Soporte para las configuraciones de conexión directa siguientes:
– Modo unificado para conectividad directa de hasta 15 unidades de disco duro
– Modo dividido (con EMM duales) que proporciona conectividad directa a las unidades
de la 0 a la 6 en un EMM y conectividad directa separada a las unidades de la 7 a la 14
en el segundo EMM
• Conmutador de dos posiciones en el panel frontal para configurar el modo de alojamiento
(modo unificado o dividido)
• Soporte para un máximo de tres carcasas de almacenamiento conectadas entre sí formando
una cadena tipo margarita en modo unificado para un total de 45 unidades de disco duro
• Administración de alojamiento en banda proporcionado a través de servicios de alojamiento SCSI
(SES)
• Administración del sistema y del RAID mediante Dell OpenManage™ Server Administrator
Storage Management Service
• Cuatro sensores para supervisar la temperatura ambiente (con módulos EMM redundantes)
• Capacidad de apagado del sistema en caso de exceso de temperatura
• Advertencia sonora para errores críticos de componentes
• Soporte para una amplia gama de servidores. Consulte el archivo léame del sistema para ver
una relación de los sistemas admitidos. Encontrará un archivo léame actualizado en la página Web
de Dell (
support.dell.com
).
Procedimientos iniciales con el sistema 73
Otra información necesaria
PRECAUCIÓN: en la Guía de información del producto se proporciona información importante sobre seguridad
y normativas. La información de la garantía puede estar incluida en este documento o constar en un documento
aparte.
•En las
Instrucciones de instalación del rack
o en la
Guía de instalación del rack
incluidas con el rack
se describe cómo instalar el sistema en un rack.
• En la publicación
Hardware Owner’s Manual
(Manual del propietario del hardware) se proporciona
información sobre las características del sistema y se describe cómo solucionar problemas del sistema
e instalar o reemplazar componentes del sistema.
• Los CD que se facilitan con el sistema proporcionan documentación y herramientas para configurar
y administrar el sistema.
• Es posible que se incluyan notas de la versión o archivos léame donde se proporcionan actualizaciones
de última hora sobre el sistema o la documentación, o bien material de consulta técnica avanzada
destinado a técnicos o usuarios avanzados.
Obtención de asistencia técnica
Si no comprende un procedimiento de esta guía o si el sistema no funciona del modo esperado,
consulte la publicación Hardware Owner’s Manual.
Tiene a su disposición el servicio de formación y certificación Dell para empresas. Para obtener más
información, visite www.dell.com/training. Es posible que este servicio no se ofrezca en todas las
regiones.
Instalación y configuración
PRECAUCIÓN: antes de realizar el procedimiento siguiente, lea y siga las instrucciones de seguridad
y la información importante sobre normativas incluidas en la Guía de información del producto.
NOTA: Apague el servidor host antes de instalar y configurar el sistema.
En esta sección se describen los pasos para configurar el sistema por primera vez.
74 Procedimientos iniciales con el sistema

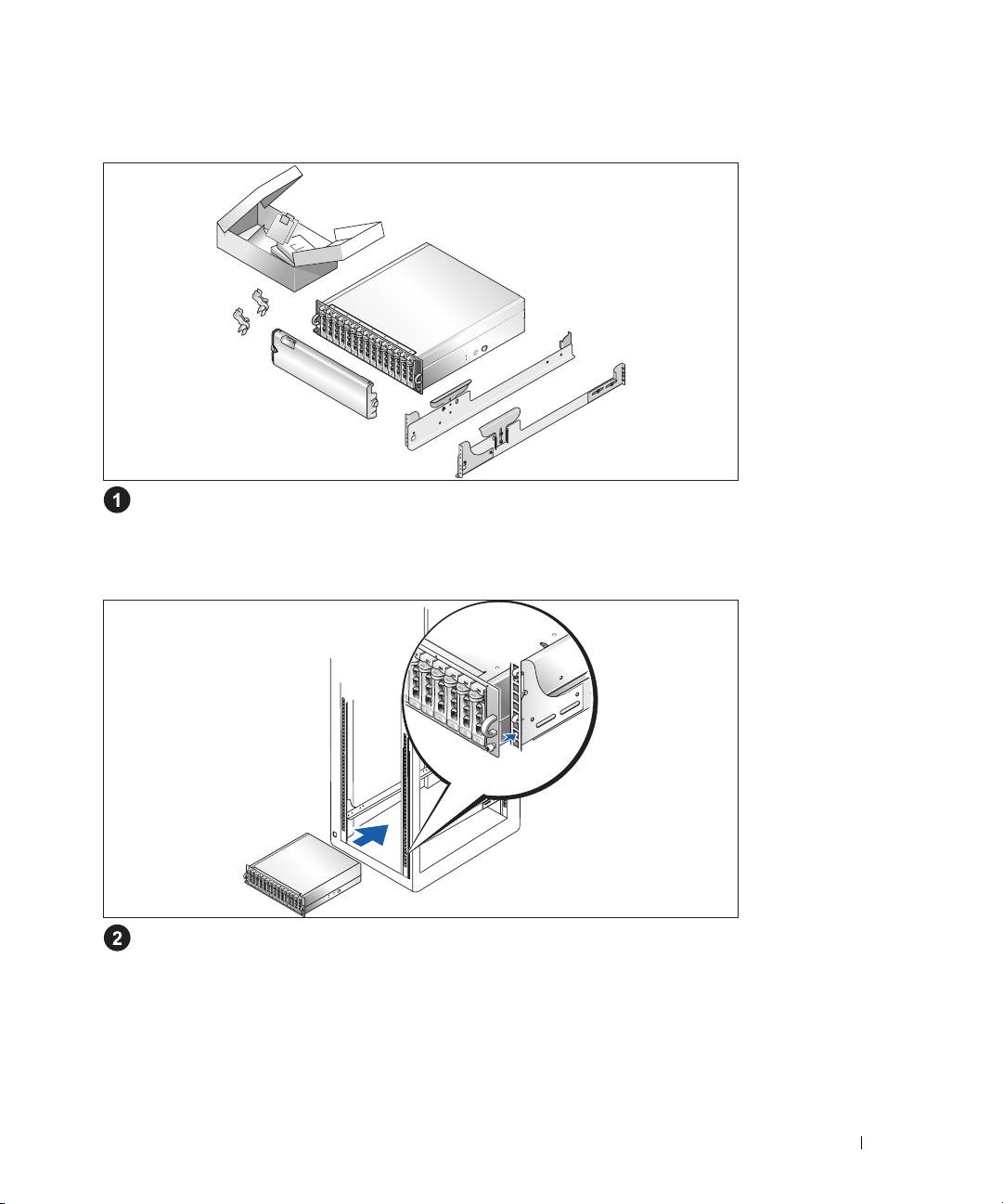

Desembalaje del sistema
Desembale el sistema e identifique cada elemento.
Guarde el material de embalaje por si lo necesitara más adelante.
Instalación de los rieles y del sistema en un rack
Una vez que haya leído las “Instrucciones de seguridad” de la documentación de instalación
del rack del sistema, instale los rieles y el sistema en el rack.
Consulte la documentación de instalación del rack para obtener instrucciones sobre la instalación
del sistema en un rack.
Procedimientos iniciales con el sistema 75

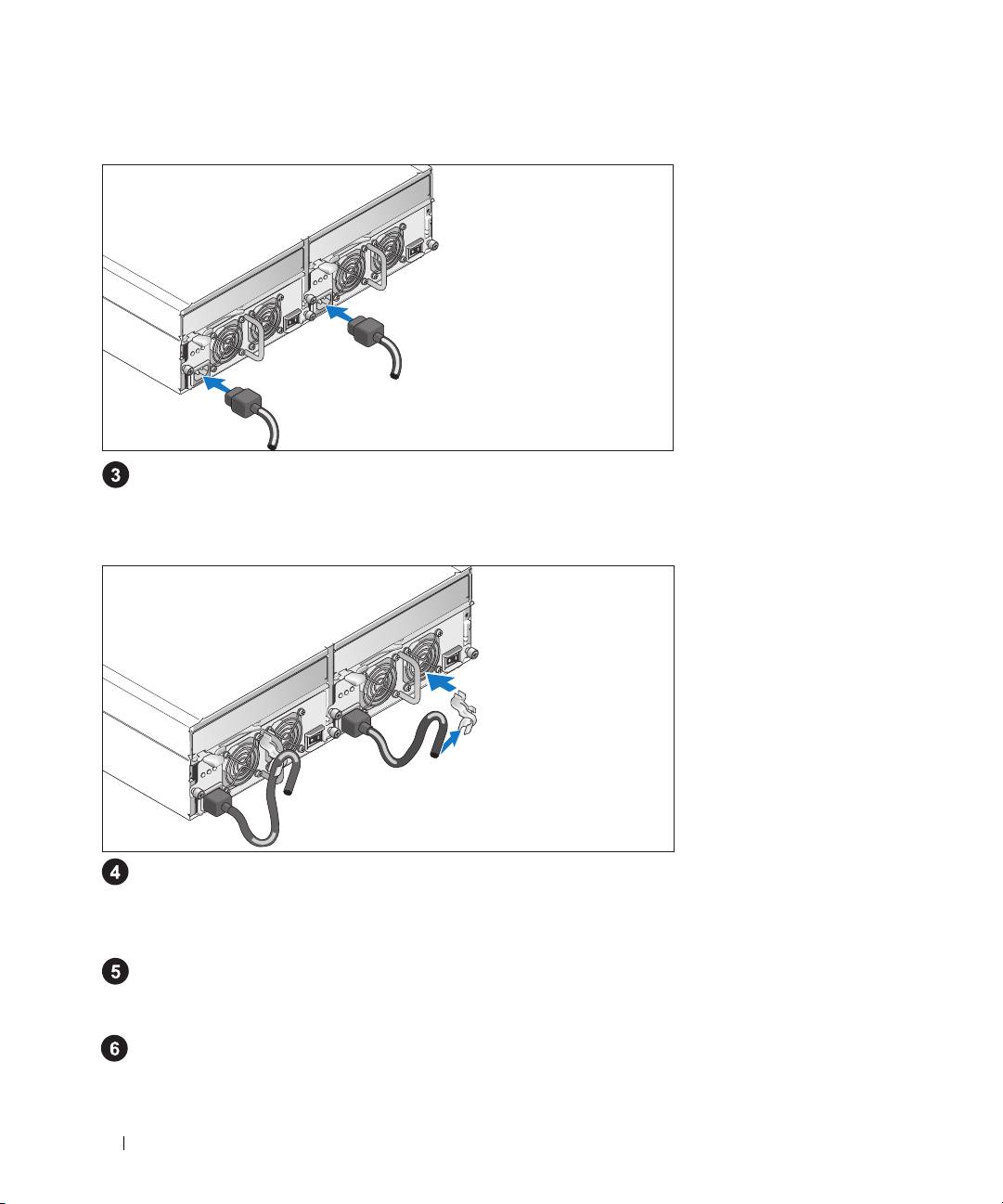

Conexión de los cables de alimentación
Conecte ambos cables de alimentación a los módulos de fuente de alimentación/ventilador
de refrigeración.
Fijación del soporte de retención del cable de alimentación
Sujete el soporte de retención del cable de alimentación al asa de la fuente de alimentación fijando
la abrazadera posterior del soporte a la parte superior del asa y la abrazadera intermedia a la mitad
vertical del asa. Fije el cable de alimentación del sistema a la abrazadera correspondiente del
soporte. Repita el procedimiento para la segunda fuente de alimentación.
Conecte el extremo opuesto de los cables de alimentación a una toma eléctrica con conexión a tierra o
a otra fuente de alimentación, como
un sistema de alimentación
ininterrumpida (SAI) o una unidad
de distribución de alimentación (PDU)
.
Configure el modo de almacenamiento del sistema colocando el conmutador de configuración de la
parte frontal del sistema y conectando los EMM según las instrucciones proporcionadas en el
Hardware
Owner’s Manual
.
76 Procedimientos iniciales con el sistema
Encendido del sistema
Con el servidor host apagado, complete el cableado del sistema. Encienda el sistema activando
los dos módulos de fuente de alimentación/ventilador de refrigeración. Encienda el servidor host.
Instalación del embellecedor
Instale el embellecedor (opcional) insertando el extremo derecho del embellecedor en el asa frontal
derecha del sistema y luego presionando el extremo izquierdo del embellecedor contra el sistema
hasta que quede bien encajado.
Procedimientos iniciales con el sistema 77
Especificaciones técnicas
Unidades
Unidades de disco duro SAS Hasta 15 unidades de disco duro SAS de acoplamiento activo
de 1 x 3,5 pulgadas (3 Gbps), a velocidades de 10 o 15 krpm. Consulte el
archivo léame del sistema para ver las capacidades de disco admitidas.
Unidades de disco
Hasta 15 unidades de disco duro de acoplamiento activo SATA
duro SATA
de 1 x 3,5 pulgadas (3,0 Gbps) a velocidades de 7,2 krpm.
Se proporciona conectividad con el plano posterior del sistema
a través de un ensamblaje mediador.
Conectividad
Configuraciones Se admiten las configuraciones siguientes:
• Modo unificado para conectividad directa de hasta 15 unidades
de disco duro
• Modo dividido con EMM duales que proporcionan conectividad
directa a las unidades de la 0 a la 6 y conectividad directa separada
a las unidades de la 7 a la 14
Módulos de administración de alojamiento
EMM 1 o 2 módulos
Sensores 1 sensor por cada EMM
Tarjeta de plano posterior
Conectores
• 15 conectores de unidad de disco duro SAS
• 2 conectores de módulo de fuente de alimentación/ventilador
de refrigeración
• 2 conjuntos de conectores EMM (6 conectores cada EMM)
• 1 conector del panel de control para LED frontales y conmutador
de modo de alojamiento
Sensores 2 sensores de temperatura
Conectores del panel posterior
Conectores SAS (por EMM)
• 1 conector SAS de entrada para conexión al host
• 1 conector SAS de salida para expansión a una carcasa adicional
Conector serie (por EMM) 1 miniconector DIN UART de 6 patas (sólo para uso en fábrica)
78 Procedimientos iniciales con el sistema
Indicadores LED
Panel frontal
• 1 indicador LED de dos colores de estado del sistema
• 2 indicadores LED de un solo color de modo dividido y alimentación
Portaunidades de disco duro
• 1 LED de actividad de un solo color
• 1 indicador LED de estado de dos colores por unidad
EMM 3 indicadores LED de estado de dos colores, uno para cada uno
de los dos puertos SAS del EMM y uno para el estado del EMM
Módulo de fuente de
3 indicadores LED de estado para el estado de la fuente de
alimentación/ventilador
alimentación, los fallos del ventilador o la fuente de alimentación
de refrigeración
y el estado de CA
Fuentes de alimentación
Potencia 488 W continuos como máximo; pico de 550 W
Disipación de calor 200 W
Voltaje 100–240 V nominal (90–264 V real)
Frecuencia 47-63 Hz
Amperaje 7,2 A a 100 V, 3,6 A a 200 V
Alimentación de unidad de disco duro disponible (por ranura)
Consumo de energía admitido
Hasta 1,3 A a +12 V
de la unidad de disco duro
Hasta 1,5 A a +5 V
Características físicas
Altura 13,11 cm
Anchura 44,63 cm
Profundidad 48,01 cm
Peso (configuración máxima) 35,37 kg
Factores ambientales
Temperatura:
En funcionamiento
De 10 °C a 35 °C
En almacenamiento
De –40 °C a 65 °C
Humedad relativa
En funcionamiento
Del 20 al 80 % (sin condensación)
En almacenamiento
Del 5 al 95 % (sin condensación)
Altitud
En funcionamiento
De –16 a 3 048 m
En almacenamiento
De –16 a 10 600 m
BTU por hora 1430
