Systemmerkmale

In diesem Kapitel sind die wesentlichen Hardware- und Softwaremerkmale des

Systems beschrieben. Ferner erhalten Sie Informationen über weitere nützliche

Dokumente, die zur Einrichtung des Systems benötigt werden. Hier erfahren

Sie auch, wie Sie technische Unterstützung erhalten können.

• Zwei AMD Opteron™-Prozessoren (Dual-Core oder Quad-Core).

• Mindestens 2 GB 667-MHz-DDR2-Systemspeicher (PC2-5300, Einzel-

oder Dual-Module, in zwei Paaren installiert). Der Speicher ist erweiterbar

auf maximal 128 GB durch Installation von Kombinationen aus

Speichermodulen mit 512 MB, 1 GB, 2 GB, 4 GB oder 8 GB in den

16 Speichermodulsockeln (acht je Prozessor) auf der Systemplatine.

• Unterstützung für bis zu zwei interne hot-plug-fähige SAS-

(Serial Attached SCSI) oder SATA-Festplattenlaufwerke (2,5 Zoll).

• Ein optionales SATA-DVD-ROM-Laufwerk, SATA-DVD-RW-Laufwerk

oder CD-RW/DVD-Kombilaufwerk in Slimline-Bauweise.

ANMERKUNG: DVD-Geräte sind reine Datenlaufwerke.

• Ein Eingriffsschalter signalisiert der entsprechenden

Systemverwaltungssoftware, ob das Gehäuse geöffnet ist.

• Bis zu zwei hot-plug-fähige 700-W-Netzteile in einer optionalen

redundanten 1 + 1-Konfiguration.

• Sechs hot-plug-fähige Systemlüfter

• Optionale iSCSI-Boot-Unterstützung.

Die Systemplatine ist mit folgenden Komponenten ausgestattet:

• Eine rechte Riserkarte (Riser 1) mit zwei PCIe-Steckplätzen (x4 und x8).

Auf der rechten Riserkarte befindet sich auch ein SD (Secure Digital)-

Steckplatz für Embedded-OS-Support.

• Eine linke Riserkarte (Riser 2) mit einem PCIe-Steckplatz (x8) mit voller

Baulänge und einem PCIe-Steckplatz (x8) mit halber Baulänge.

• Eine integrierte SAS-Controllerkarte (in einem dedizierten PCIe-

Steckplatz auf der Seitenwandplatine), die SAS 6i/R- und PERC 6/i-

Adapter unterstützt.

• Optionaler integrierter PERC-Controller (PERC 6i) mit integriertem

Cache und Akkusicherung.

Erste Schritte mit dem System 47

• Vier integrierte Gigabit-Ethernet-NICs für Datenübertragungsraten von

10 Mb/s, 100 Mb/s und 1000-Mb/s.

• Vier externe USB 2.0-konforme Anschlüsse (zwei auf der Vorderseite

und zwei auf der Rückseite) zum Anschließen von Diskettenlaufwerk,

CD-ROM-Laufwerk, Tastatur, Maus oder USB-Flash-Laufwerk.

• Ein interner USB 2.0-konformer Anschluss für ein optionales startfähiges

USB-Flash-Laufwerk oder einen USB-Sicherheitsschlüssel.

• Optionaler Remote-Access-Controller (RAC) zur Fernverwaltung

des Systems.

• Integriertes VGA-kompatibles Grafiksubsystem auf Basis eines integrierten

ATI ES1000 PCI-Grafikcontrollers mit 33 MHz. Das Grafiksubsystem

verfügt über 32 MB Grafikspeicher und unterstützt verschiedene 2D-

Grafikmodi. Die maximale Auflösung beträgt 1600 x 1200 bei 65.536

Farben. (Wenn der optionale RAC installiert ist, beträgt die maximale

Auflösung des integrierten Grafiksubsystems 1280 x 1024.)

• Systemverwaltungselektronik zur Überwachung der Systemlüfter und der

wichtigen Spannungs-, Temperatur- und Energieverbrauchswerte für das

System. Die Systemverwaltungselektronik funktioniert im Verbund mit

der Systemverwaltungssoftware.

• Standard-Baseboard-Management-Controller (BMC) mit seriellem und

LAN-Zugriff.

• Auf der Rückseite befinden sich folgende Anschlüsse: Serielle Schnittstelle

(1), Bildschirm (1), USB (2) und Netzwerk (4).

• Auf der Vorderseite sind ein Bildschirm- und zwei USB-Anschlüsse

vorhanden.

• LCD-Display (1 × 5) auf der Vorderseite zur Anzeige von System-ID

und Fehlermeldungen.

• Systemidentifikationstaste auf Vorder- und Rückseite.

Weitere Informationen zu spezifischen Funktionen finden Sie unter Technische

Daten.

48 Erste Schritte mit dem System

Unterstützte Betriebssysteme

®

®

• Microsoft

Windows Server

2003 R2 Standard and Enterprise Edition

(SP1 und höher)

• Microsoft Windows Server 2003 R2 Standard und Enterprise x64 Edition

(SP1 und höher)

• Red Hat Enterprise Linux Server 5 (x86)

• Red Hat Enterprise Linux Server 5 (x86_64)

• Red Hat Enterprise Linux Server ES (Version 4.5) (x86)

• Red Hat Enterprise Linux Server ES (Version 4.5) (x86_64)

®

•SUSE

Linux Enterprise Server 9 (x86_64)

• SUSE Linux Enterprise Server 10 (x86_64)

®

•VMware

ESX Server 3 (einschließlich Embedded-Versionen)

ANMERKUNG: Aktuelle Informationen zu den unterstützten Betriebssystemen

erhalten Sie unter www .dell.com.

ANMERKUNG: SUSE Linux Enterprise Server 9-Versionen vor SP4 unterstützen

keine optischen SATA-Laufwerke. Die Installation muss auf anderem Weg –

z. B. über ein externes USB-CD-ROM-Laufwerk – durchgeführt werden.

Weitere nützliche Informationen

VORSICHT: Das Produktinformationshandbuch enthält wichtige Informationen

zu Sicherheits- und Betriebsbestimmungen. Garantiebestimmungen können

als separates Dokument beigelegt sein.

• Im zusammen mit der Rack-Lösung gelieferten

Rack-Installations-

handbuch

oder in der

Rack-Installationsanleitung

ist beschrieben,

wie das System in einem Rack installiert wird.

•Im

Hardware-Benutzerhandbuch

erhalten Sie Informationen über

Systemfunktionen, zur Fehlerbehebung am System und zum Installieren

oder Austauschen von Systemkomponenten.

• Mitgelieferte CDs enthalten Dokumentation und Dienstprogramme

zur Konfiguration und Verwaltung des Systems.

• In der Dokumentation zur Systemverwaltungssoftware sind die Merkmale,

die Anforderungen, die Installation und der grundlegende Einsatz

der Software beschrieben.

Erste Schritte mit dem System 49

• In der Dokumentation zum Betriebssystem ist beschrieben, wie

das Betriebssystem installiert (sofern erforderlich), konfiguriert

und verwendet wird.

• Dokumentationen für alle separat erworbenen Komponenten enthalten

Informationen zur Konfiguration und zur Installation dieser Zusatzgeräte.

• Möglicherweise sind auch aktualisierte Dokumente beigelegt, in denen

Änderungen am System, an der Software oder an der Dokumentation

beschrieben sind.

ANMERKUNG: Wenn auf der Website support.dell.com aktualisierte

Dokumente vorliegen, lesen Sie diese immer zuerst, denn frühere

Informationen werden damit gegebenenfalls ungültig.

• Möglicherweise sind Versionshinweise oder Infodateien vorhanden – diese

enthalten Aktualisierungen zum System oder zur Dokumentation bzw.

detailliertes technisches Referenzmaterial für erfahrene Benutzer oder

Techniker.

Technische Unterstützung

Falls Sie einen Vorgang in diesem Handbuch nicht nachvollziehen können

oder das System sich nicht wie erwartet verhält, nehmen Sie das

Hardware-

Benutzerhandbuch

zur Hand.

Dell™ bietet Unternehmenstraining und Zertifizierung an. Weitere

Informationen finden Sie unter

www.dell.com/training

. Diese Dienstleistungen

stehen unter Umständen nicht an allen Standorten zur Verfügung.

Installation und Konfiguration

VORSICHT: Bevor Sie mit dem folgenden Vorgang beginnen, lesen und befolgen

Sie die Sicherheitshinweise und die Betriebsbestimmungen im

Produktinformationshandbuch.

In diesem Abschnitt ist die erstmalige Einrichtung des Systems beschrieben.

50 Erste Schritte mit dem System

Auspacken des Systems

Entnehmen Sie das System der Verpackung und identifizieren Sie

die einzelnen Komponenten.

Bewahren Sie das Verpackungsmaterial für möglichen späteren

Gebrauch auf.

ANMERKUNG: Je nach bestellten Optionen sind möglicherweise nicht

alle hier gezeigten Komponenten enthalten.

Installation der Schienen und des Systems in einem Rack

Wenn Sie die Sicherheitshinweise in der Dokumentation zur Rack-

Installation für das System gelesen haben, können Sie die Schienen

und das System im Rack installieren.

Wie Sie das System in einem Rack installieren, erfahren Sie

in der Dokumentation zur Rack-Installation.

Erste Schritte mit dem System 51

Anschließen von Tastatur, Maus und Bildschirm

Schließen Sie die Tastatur, die Maus und den Bildschirm (optional) an.

Die Anschlüsse auf der Rückseite des Systems sind mit Symbolen

gekennzeichnet, mit denen sich die entsprechenden Kabel zuordnen

lassen. Denken Sie daran, gegebenenfalls die Schrauben am Stecker

des Bildschirmkabels festzuziehen.

Anschließen der Stromversorgung

Schließen Sie die entsprechenden Netzstromkabel am Bildschirm

(optional) und am System an.

52 Erste Schritte mit dem System

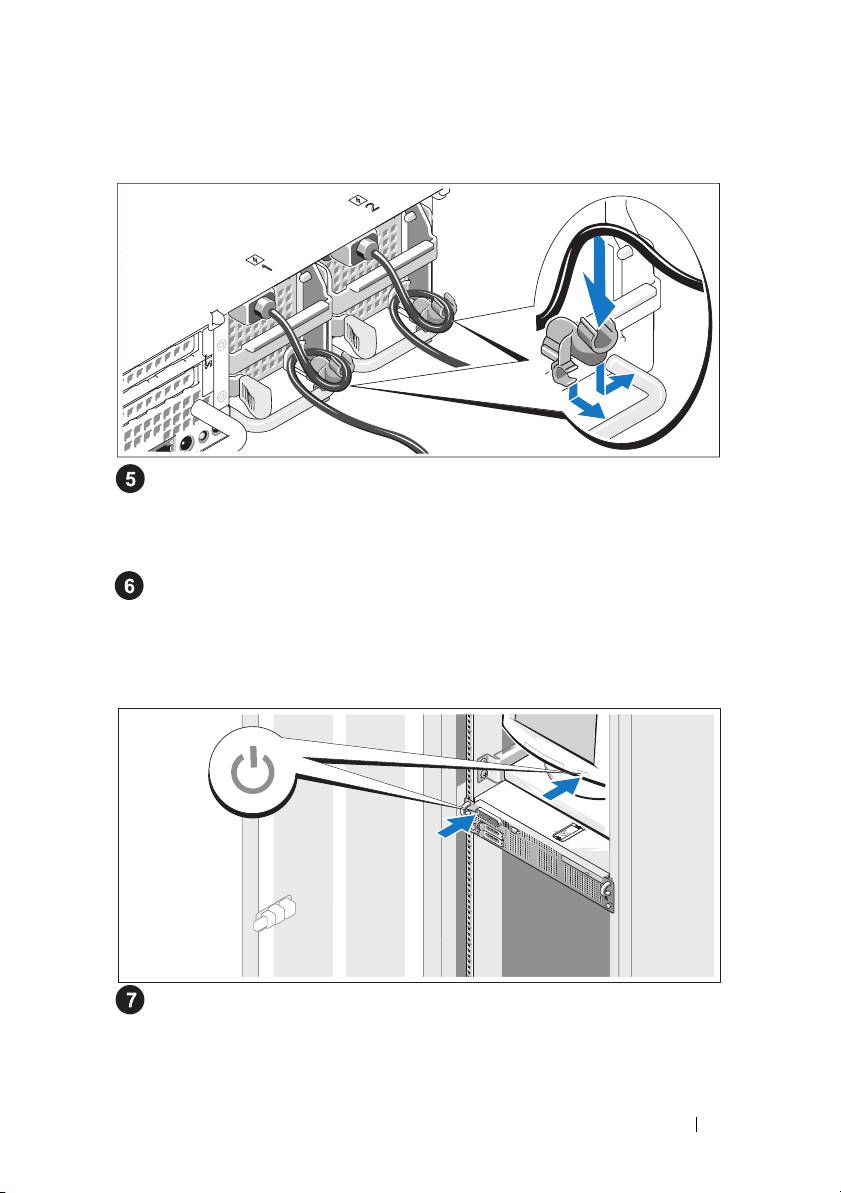

Installation der Rückhalteklemme für das Netzstromkabel

Bringen Sie die Rückhalteklemme für das Netzstromkabel am rechten

Bogen des Netzteilgriffs an. Biegen Sie das Netzstromkabel wie abgebildet

zu einer Schlaufe und befestigen Sie es an der Kabelklemme. Wiederholen

Sie den Vorgang für das zweite Netzteil.

Verbinden Sie das andere Ende des Kabels jeweils mit einer geerdeten

Steckdose oder mit einer separaten Spannungsquelle, etwa einer unterbre-

chungsfreien Stromversorgung (USV) oder einem Stromverteiler (PDU).

Einschalten des Systems

Schalten Sie das System und den Bildschirm (optional) ein.

Drücken Sie bei entfernter Frontverkleidung den Netzschalter am System

und am Bildschirm. Daraufhin sollten die Betriebsanzeigen aufleuchten.

Stellen Sie den Bildschirm ein, bis die Anzeige zufriedenstellend ist.

Erste Schritte mit dem System 53

Anbringen der Frontverkleidung

Installieren Sie die Frontverkleidung (optional).

Einrichten des Betriebssystems

Wenn das Betriebssystem vorinstalliert ist, lesen Sie die zusammen mit dem

System gelieferte Dokumentation zum Betriebssystem. Wie Sie ein

Betriebssystem erstmalig installieren, erfahren Sie in der Dokumentation

Quick Installation Guide

(Kurz-Installationsanleitung). Das Betriebssystem

muss installiert sein, bevor Sie andere, nicht zusammen mit dem System

erworbene Hardware oder Software installieren.

Technische Daten

Prozessor

Prozessortyp Zwei AMD Opteron-Prozessoren (Dual-Core

oder Quad-Core)

Erweiterungsbus

Bustyp PCIe

54 Erste Schritte mit dem System

Erweiterungsbus (Fortsetzung)

Erweiterungssteckplätze

Rechte Riserkarte (Riser 1):

PCIe

Ein x8-Steckplatz mit voller Bauhöhe und voller

Baulänge (oben)

Ein x4-Steckplatz mit voller Bauhöhe und halber

Baulänge (unten)

Ein interner SD (Secure Digital)-Karten-Steckplatz

Linke Riserkarte (Riser 2):

PCIe

Ein x8-Steckplatz mit voller Bauhöhe und voller

Baulänge (oben)

Ein x8-Steckplatz mit voller Bauhöhe und halber

Baulänge (unten)

Ein interner Sockel für USB-Schlüssel

Speicher

Architektur Registrierte DDR2-Speichermodule mit Parität

mit 667 MHz

Speichermodulsockel 16 240-polig

Speichermodulkapazitäten 512 MB, 1 GB, 2 GB, 4 GB oder 8 GB (nur Einzel-

oder Dual-Module; Vierfach-Module werden nicht

unterstützt)

RAM (Minimum)

2 GB (1 GB je Prozessor, 2 DIMMs je Prozessor)

(in zwei Paaren installiert)

RAM (Maximum) 128 GB (64 GB je Prozessor)

Laufwerke

Festplattenlaufwerke Bis zu zwei interne, hot-plug-fähige SAS- oder

SATA-Laufwerke (2,5 Zoll)

Optisches Laufwerk Ein optionales SATA-DVD-ROM-Laufwerk,

SATA-DVD-RW-Laufwerk oder CD-RW/DVD-

Kombilaufwerk in Slimline-Bauweise.

ANMERKUNG: DVD-Geräte sind reine Daten-

laufwerke.

Externes optionales USB-DVD-Laufwerk

Erste Schritte mit dem System 55
