Dell 2700W: Начало работы c вашей системой

Примечания и предупреждения

ПРИМЕЧАНИЕ: Пометка ПРИМЕЧАНИЕ указывает на важную информацию, которая поможет

вам более эффективно использовать свое программное обеспечение.

ОПАСНОСТЬ: Пометка ОПАСНОСТЬ указывает на ситуации, в которых существует

непосредственная угроза, которая, если ее не избежать, приведет к серьезной травме или

летальному исходу.

ПРЕДУПРЕЖДЕНИЕ: Пометка ПРЕДУПРЕЖДЕНИЕ указывает на потенциально опасную

ситуацию, которая, если ее не избежать, может привести к травме или летальному исходу.

ВНИМАНИЕ: Пометка ВНИМАНИЕ указывает на потенциально опасную ситуацию, которая,

если ее не избежать, может привести к травмам легкой и средней степени тяжести или к

повреждению имущества.

ОПАСНОСТЬ: Следуйте приведенным ниже инструкциям, позволяющим предупредить

непосредственную угрозу, которая, если ее не избежать, приведет к серьезной травме или

летальному исходу:

S В устройстве ИБП некоторые узлы находятся под СМЕРТЕЛЬНО ОПАСНЫМ

НАПРЯЖЕНИЕМ. Все работы по ремонту и обслуживанию должны выполняться

ТОЛЬКО УПОЛНОМОЧЕННЫМ ОБСЛУЖИВАЮЩИМ ПЕРСОНАЛОМ.ВИБПНЕТ

УЗЛОВ, ОБСЛУЖИВАЕМЫХ ПОЛЬЗОВАТЕЛЕМ.

Информация в настоящем документе может быть изменена без предварительного уведомления.

E 2009 Dell Inc. Все права защищены.

Воспроизведение данного документа любым способом без письменного разрешения компании Dell Inc. категорически

запрещено.

Торговые знаки, используемые в данном тексте: Логотипы Dell и DELL являются торговыми знаками компании Dell

Inc.; Phillips является зарегистрированным торговым знаком компании Phillips Screw Company.

Прочие торговые знаки и торговые марки могут использоваться в данном документе для ссылки на организации,

предъявляющие права на эти знаки и марки, или на их товары. Dell Inc. отказывается от любого права собственности

на какие-либо торговые знаки или торговые марки, кроме своих собственных.

Июль2009 г.

60

|

Getting Started With Your System

Функции системы

Вот уникальные преимущества, обеспечивающие исключительную эффективность и

надежность ИБП:

S Понижающая и повышающая регулировка напряжения обеспечивает подачу

стабильного напряжения на нагрузку путем коррекции колебаний напряжения.

S Функция запуска от батареи используется для питания ИБП даже при отсутствии

питания от электросети.

S Увеличенное время работы при помощи дополнительного модуля Модуль внешней

батареи (EBM) для моделей ИБП 1500–2700W.

S Только для моделей ИБП 2700/2300 Вт 3U. Форм-фактор «два в одном» позволяет

использовать ИБП в конфигурации для монтажа в стойку или как напольное

одиночное устройство.

S Управление аварийным выключением через порты дистанционного аварийного

отключения (REPO).

S Два стандартных коммуникационных порта (USB и последовательный порт DB-9).

S Дополнительная Карта сетевого управления Dell с усовершенствованными

коммуникационными возможностями улучшает защиту питания и его мониторинг.

S Усовершенствованное управление питанием при помощи Программа управления ИБП

Dell обеспечивает корректное выключение нагрузки и мониторинг электропитания.

S Последовательное выключение и управление нагрузкой при помощи раздельных

групп разъемов, называемых сегментами нагрузки.

S Легко обновляемое аппаратно-программное обеспечение; для обновления нет

необходимости обращаться в службу технической поддержки.

S Утверждены международными организациями.

Функции системы

|

61

Поиск информации

ВНИМАНИЕ: Документ Информация о технике безопасности, охране окружающей

среды и нормативная информация содержит важную информацию о технике

безопасности и нормативную информацию.

Что вы ищите?

Вы найдете это здесь

S Руководство пользователя для моего ИБП

Диск ИБП Dell

S Руководство пользователя для карты Карта

сетевого управления Dell

S Программа управления ИБП Dell

Примечание: Документация и обновленные

версии ПО можно найти на сайте

support.dell.com.

S Спецификации

Руководство пользователя ИБП Dell

S Как конфигурировать настройки ИБП

Руководство пользователя доступно на диске

S Как находить и устранять неисправности и

ИБП Dell и на сайте support.dell.com.

решать проблемы

S Как установить управление REPO

S Инструкции по технике безопасности

Информация о технике безопасности, охране

окружающей среды и нормативная

S Нормативная информация

информация

S Информация об утилизации

S Информация о гарантии

Информация о гарантии и поддержке Dell

S Сроки и условия (только для США)

S Лицензионное соглашение с конечным

пользователем

S Информация о поддержке Веб-сайт поддержки Dell – support.dell.com

Примечание: Выберите свой регион или

сегмент бизнеса, чтобы увидеть

соответствующий сайт поддержки.

62

|

Поиск информации

Установка и запуск

ВНИМАНИЕ: Перед выполнением процедуры, описанной в данной документации,

прочтите и выполните инструкции по технике безопасности и ознакомьтесь с важной

нормативной информацией, которая содержится в документе Информация о технике

безопасности, охране окружающей среды и нормативная информация.

В данном разделе описываются этапы настройки системы в первый раз.

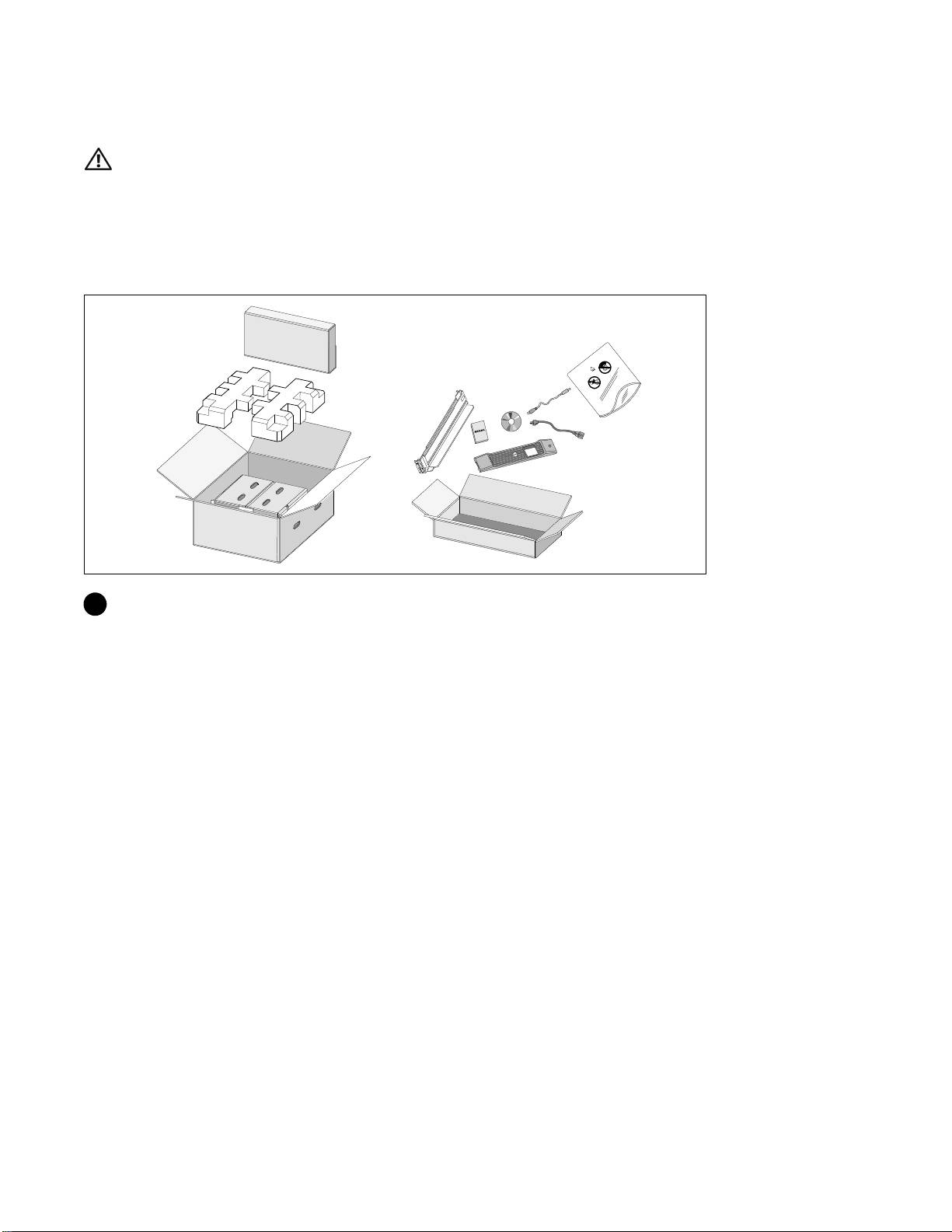

Распаковка системы

1 Откройте внешнюю картонную коробку и достаньте из нее принадлежности,

упакованные вместе с корпусом.

Установка и запуск

|

63

Подъем корпуса

ВНИМАНИЕ: Корпус тяжелый [1000 Вт: 19,0 кг; 1920/1500 Вт: 31,0 кг; 2700/2300 Вт:

41,0кг].Дляподъемакорпусанастойку требуется не менее двух человек.

1 Два человека (по одному человеку с каждой стороны) осторожно вынимают корпус

из картонной упаковки за ручки на картоне и устанавливают его на ровной

устойчивой поверхности.

2 Выбросьте или утилизируйте упаковку согласно правилам или сохраните ее для

будущего использования.

64

|

Установка и запуск

Описание ИБП

В данном разделе показаны передняя и задняя панели ИБП Линейно-интерактивный,

См. Руководство пользователя линейно-интерактивного,

монтируемого в стойку ИБП 1000 Вт, 1920/1500 Вт и 2700/2300 Вт, чтобы получить

подробную информацию о задней панели.

Кнопка Вкл./Выкл.

Жидкокристаллическая панель

Кнопка пролистывания

Кнопка пролистывания

(вверх или назад)

(вниз или вперед)

Кнопка выбора

Рис. 7. Передняя панель ИБП Линейно-интерактивный, монтируемый в стойку ИБП Dell

коммуникационного

отсека блока

Порты REPO

бесперебойного

Крышка разъема

Шесть гнезд 5-20 и два

питания

МВБ/Скоба

гнезда IEC 320-C19

Болт

натяжения

(Сегмент нагрузки 1)

заземления

Порт USB

Входной разъем

Порт RS-232

Два гнезда IEC 320-C13

IEC-C14

(Сегмент нагрузки 2)

Рис. 8. Задняя панель ИБП (показано 1920 Вт/120 В, 1500 Вт/120 В)

Установка и запуск

|

65

Настройка ИБП

Если вы устанавливаете ИБП в стойку, следуйте указаниям в следующем разделе

«Вариант установки в стойке».

Чтобы установить ИБП 2700 Вт как напольное одиночное устройство, следуйте

указаниям в разделе «Вертикальная установка» на стр.72.

Вариант установки в стойке

ВНИМАНИЕ: Корпус тяжелый (1000 Вт: 19,0 кг; 1920/1500 Вт: 30 кг; 2700 Вт: 42 кг: 1) Dell

настоятельно рекомендует перед подъемом извлечь блок батареи из ИБП. 2) Для

подъема корпуса на стойку требуется не менее двух человек.

ВНИМАНИЕ: Извлечение батарей должно осуществляться или контролироваться

персоналом, осведомленным о батареях и о требованиях техники безопасности. Не

допускайте к батареям посторонних.

Открытие крышки батареи

1 Ослабьте винт на металлической крышке батарей, отодвиньте крышку вправо и

откройте.

66

|

Установка и запуск

Извлечение блока батареи

2 Отсоедините правый разъем батареи и сместите его таким образом, чтобы он не

мешал.

3 Выдвиньте блок батарей, используя пластиковые ушки, и извлеките его.

Установка и запуск

|

67

Установка направляющих

Примечание: Инструкции по работе со стойками с квадратными отверстиями и стойками с

круглыми безрезьбовыми отверстиями одинаковые. Направляющие подходят для обоих

видов стоек. Стойка с квадратными отверстиями показана на рисунке.

4 Выберите надлежащие отверстия в направляющих для размещения ИБП в

желаемом месте стойки.

Направляющие должны размещаться в нижней части пространства 2U (или 3U для

моделей ИБП 2700/2300 Вт), предназначенного для ИБП или EBM.

5 Поместите концы правой и левой направляющей меткой «FRONT» вовнутрь.

68

|

Установка и запуск

6 Прикрепите направляющие к стойке:

Зацепите задний конец направляющей таким образом, чтобы он полностью сел на

фланец вертикальной стойки, а защелка защелкнулась.

Потяните направляющую вперед.

Подтолкните передний конец направляющей таким образом, чтобы он полностью

сел на фланец вертикальной стойки, а защелка защелкнулась.

Установка корпуса

7 Задвиньте корпус в стойку. Повторите эту процедуру для всех дополнительных

корпусов.

Установка и запуск

|

69

Подключение шнура питания

5 Убедитесь, что вход питания ИБП имеет соответствующую защиту от верхней

перегрузки по току:

Таблица 4. Минимальный номинал вышестоящего

выключателя

Выходная мощность

120 V 208 V 230 V

ИБП

1000 Вт 15 A — 15 A

1500 Вт (на 100 В)

20 A — 15 A

1920 Вт

2700 Вт 30 A 20 A 20 A

6 Для моделей со съемным шнуром питания. Включите отсоединяемый шнур питания

ИБП во входящий разъем на задней панели ИБП.

7 Вставьте шнур питания ИБП в розетку электросети.

76

|

Установка и запуск

Включение ИБП

8 Нажмите кнопку на передней панели ИБП.

Завершение запуска

9 Убедитесь, что на итоговом экране состояния ИБП появилась пиктограмма обычного

режима

, обозначая, что ИБП работает нормально и подается электропитание на

имеющиеся нагрузки.

Установка и запуск

|

77

10 На итоговом экране состояния ИБП нажмите кнопку , чтобы проверить, активны ли

аварийные сигналы или извещения. Отреагируйте на все активные сигналы, прежде

чем продолжить. См. Руководство пользователя линейно-интерактивного,

монтируемого в стойку ИБП 1000 Вт, 1920/1500 Вт и 2700/2300 Вт, раздел «Поиск и

устранение неисправностей».

При отсутствии активных аварийных сигналов появится сообщение «Активные

аварийные сигналы отсутствуют».

11 Чтобы изменить прочие заводские настройки по умолчанию см. Руководство

пользователя линейно-интерактивного, монтируемого в стойку ИБП 1000 Вт,

1920/1500 Вт и 2700/2300 Вт, раздел «Эксплуатация».

78

|

Установка и запуск
