Dell 2700W: Démarrage avec votre système
Démarrage avec votre système: Dell 2700W
Onduleur en baie Line-Interactive Dellt
1000 W, 1920/1500 W et 2700/2300 W
Démarrage
avec votre système
K792N, H928N, K802N, H945N, J727N
J735N, K811N, H919N, J718N
Getting Started With Your System
|
19
www.dell.com | support.dell.com
Remarques et avertissements
REMARQUE : Une REMARQUE indique des informations importantes qui vous aident à mieux utiliser votre logiciel.
DANGER : Un DANGER indique une situation dangereuse imminente qui, si elle n'est pas évitée, provoquera la
mort ou une blessure grave.
AVERTISSEMENT : Un AVERTISSEMENT indique une situation dangereuse potentielle qui, si elle n'est pas évitée,
pourrait provoquer la mort ou une blessure.
ATTENTION : L'ATTENTION indique une situation dangereuse potentielle qui, si elle n'est pas évitée, peut
provoquer une blessure mineure ou légère ou des dommages matériels.
DANGER : Respectez les instructions suivantes pour aider à empêcher une situation dangereuse imminente qui, si
elle n'est pas évitée, peut provoquer la mort ou des blessures graves :
S Cet onduleur contient des TENSIONS MORTELLES. Toutes les réparations et tous les entretiens
devront être effectués UNIQUEMENT PAR UN PERSONNEL D'ENTRETIEN AGRÉÉ. Aucune
pièce à l'intérieur de cet onduleur NE PEUT ÊTRE ENTRETENUE PAR L'UTILISATEUR.
Les informations dans ce document sont soumises à modifications sans préavis.
E 2009 Dell Inc. Tous droits réservés.
La reproduction de quelque manière que ce soit sans autorisation écrite de Dell Inc. est strictement interdite.
Marques commerciales utilisées dans ce texte : Dell et le logo DELL sont des marques commerciales de Dell Inc. ; Phillips est une marque
déposée de Phillips Screw Company.
D’autres marques commerciales et noms commerciaux peuvent être utilisés dans ce document pour se référer à des entités revendiquant les
marques et les noms ou leurs produits. Dell Inc. rejette tout intérêt propriétaire dans les marques commerciales et les noms commerciaux ne
lui appartenant pas.
Julliet 2009
20
|
Getting Started With Your System
Caractéristiques du système
Offrant une fiabilité et des performances remarquables, les avantages uniques de l'onduleur
comprennent :
S La régulation de tension Buck and Boost qui assure une tension régulée à votre charge en
corrigeant les fluctuations de tension.
S La capacité de démarrage-sur-batterie pour alimenter l'onduleur même si le courant du secteur
n'est pas disponible.
S Temps d'exécution prolongé avec un Module de batterie externe (EBM) en option pour modèles
d'onduleur 1500–2700W.
S Modèles d'onduleurs 2700/2300 W 3U uniquement. Facteur de forme deux-en-un pour utilisation de
l'onduleur en baie ou en unité autonome.
S Commande d'arrêt d'urgence par les ports d'arrêt d'urgence distants (REPO).
S Deux ports de communication standards (port série DB-9 et USB).
S Carte de gestion de réseau Dell optionnelle avec capacités de communication améliorées pour une
protection et un contrôle accrus de l'alimentation électrique.
S Gestion avancée de l'alimentation électrique avec le Logiciel de gestion d'onduleur Dell pour des
coupures progressives et une surveillance de l'alimentation.
S Arrêt séquentiel et gestion de charge par des groupes de prises séparés appelés « segments de
charge ».
S Micrologiciel qui peut être facilement mis à niveau sans appeler le service technique.
S Soutenu par des approbations d'organismes dans le monde entier.
Caractéristiques du système
|
21
Trouver des informations
ATTENTION! Le document Informations sur la sécurité, l'environnement et la réglementation fournit des
informations importantes sur la sécurité et la réglementation.
Que recherchez-vous ?
Trouvez-le ici
S Le guide d'utilisation de mon onduleur
Disque de l'onduleur Dell
S Le guide d'utilisation de ma Carte de gestion de
réseau Dell
S Logiciel de gestion d'onduleur Dell
REMARQUE : Les mises à jour des documents et des
logiciels se trouvent sur
support.dell.com.
S Spécifications
Guide d'utilisation de l'onduleur Dell
S Comment configurer les paramètres de l'onduleur
Le guide d'utilisation est disponible sur le disque de
S Comment identifier et résoudre les problèmes
l'onduleur Dell et sur support.dell.com.
S Comment installer un contrôle REPO
S Instructions sur la sécurit
Informations sur la sécurité, l'environnement et la régle
mentation
S Informations sur la réglementation
S Informations sur le recyclage
S Informations sur la garantie
Informations sur l'assistance et la garantie Dell
S Termes et conditions (États-Unis uniquement)
S Contrat de licence de l'utilisateur final
S Informations sur l'assistance Site Internet d'assistance Dell — support.dell.com
REMARQUE : Sélectionnez votre région ou votre seg
ment commercial pour voir le site d'assistance approprié.
22
|
Trouver des informations
Installation et démarrage
ATTENTION! Avant de réaliser les procédures de ce document, lisez et suivez les instructions de sécurité et
les informations importantes sur la réglementation qui figurent dans votre document Informations sur la
sécurité, l'environnement et la réglementation.
Cette section décrit les étapes de configuration de votre système pour la première fois.
Déballage du système
1 Ouvrez le carton extérieur et retirez les accessoires emballés avec le module.
Installation et démarrage
|
23
Levage du module
ATTENTION! Le module est lourd [1000 W : 19,0 kg (41,8 lb) ; 1920/1500 W : 31,0 kg (68,34 lb) ; 2700/2300 W :
41,0 kg (90,38 lb)]. Le levage des modules dans la baie exige deux personnes au minimum.
2 Avec une personne de chaque côté, levez soigneusement le module hors du carton extérieur en
utilisant les poignées du carton et posez-le sur une surface plane et stable.
3 Jetez ou recyclez l'emballage d'une façon responsable, ou conservez-le pour une utilisation
ultérieure.
24
|
Installation et démarrage
Identification de l'onduleur
Cette section montre un panneau avant et arrièredel'onduleurBaieLine-InteractiveDell.
Reportez-vous au Guide d'utilisation de l'onduleur en baie Line-Interactive Dell 1000 W, 1920/1500 W et
2700/2300 W pour tous les détails sur le panneau arrière.
Bouton Marche/Arrêt
Panneau LCD
Bouton de défilement (haut ou arrière)
Bouton de défilement (bas ou avant)
Bouton de sélection
Figure 3. Panneau avant de l'onduleur Baie Line-Interactive Dell
Baie de
communication de
Six prises 5-20 et deux prises CEI
Ports REPO
l'onduleur
Serre-câble/Couvercle du
320-C19
Visdemiseàla
connecteur EBM
(Segment de charge 1)
Port USB
terre
Connecteur
Port RS-232
Deux prises CEI 320-C13
d'entrée CEI-C14
(Segment de charge 2)
Figure 4. Panneau arrière de l'onduleur (1920 W/120 V, 1500 W/120 V représenté)
Installation et démarrage
|
25
Configuration de l'onduleur
Si vous installez l'onduleur en baie, continuez à la section suivante, « Configuration en baie ».
Pour installer l'onduleur 2700 W comme un module autonome, continuez à « Configuration en tour »,
àlapage32.
Configuration en baie
ATTENTION! Le module est lourd (1000 W : 19,0 kg/41,9 lb ; 1920/1500 W : 30 kg/66,1 lb ; 2700 W :
42 kg/92,6 lb) : 1) Dell recommande fortement de retirer le plateau de batteries de l'onduleur avant le levage.
2) Soulever les modules dans la baie exige deux personnes au minimum.
ATTENTION! Le retrait des batteries doit être réalisé ou supervisé par un personnel connaissant les batteries
et les précautions requises. Maintenez le personnel non autorisé éloigné des batteries.
Ouverture du couvercle des batteries
1 Desserrez la vis à oreilles sur le couvercle métallique des batteries, faites glisser le couvercle vers la
droite et ouvrez.
26
|
Installation et démarrage
Retrait du plateau des batteries
2 Débranchez le connecteur droit des batteries et mettez-le sur le côté.
3 Tirez le plateau des batteries en utilisant les languettes en plastique et retirez le plateau des
batteries.
Installation et démarrage
|
27
Installation des rails
REMARQUE: Les instructions sont les mêmes pour des baies à trous carrés et les baies à trous ronds non
filetés. Les rails s'adaptent aux deux styles de baies. La baie à trous carrés est montrée sur les illustrations.
4 Sélectionnez les bons trous sur le rail pour positionner l'onduleur à l'emplacement souhaité sur la
baie.
Les rails doivent être situés en bas de l'espace 2U (ou 3U pour les modèles d'onduleur 2700/2300
W) attribué à l'onduleur ou à l'EBM.
5 Positionnez l'extrémité des rails gauche et droit marquée FRONT vers l'intérieur.
28
|
Installation et démarrage
6 Fixez les rails à la baie :
Emboîtez l'extrémité arrière du rail jusqu'à ce qu'il soit totalement en place sur le bord vertical de
la baie et que le loquet du crochet soit en place.
Tirez le rail vers l'avant.
Poussez l'extrémité avant du rail jusqu'à ce qu'il soit totalement en place sur l e bord vertical de la
baie et que le loquet du crochet soit en place.
Installation du module
7 Glissezlemoduledanslabaie.Répétezlaprocédure pour des modules supplémentaires.
Installation et démarrage
|
29
Fixation du module
8 Fixez l'avant du module sur la baie en utilisant les vis à oreilles sur les supports de montage.
Serrez à la main ; n'utilisez pas d'outils mécaniques. Répétez la procédure pour des modules
supplémentaires.
Installation du plateau des batteries
REMARQUE: Un petit arc électrique peut survenir lors du branchement des batteries. Ceci est normal,
n'endommage pas l'unité et ne présente aucun problème de sécurité.
9 Connectez le connecteur interne des batteries et rebranchez le connecteur droit des batteries.
30
|
Installation et démarrage
10 Fermez le couvercle métallique des batteries.
Positionnez le connecteur des batteries pour que l a porte se ferme correctement. Poussez la porte
doucement vers la droite, puis vers la gauche.
11 Serrez la vis à o reilles.
Serrezlavisàuncouplede0,7N·m(6,2lbin).
Installation du couvercle avant de l'onduleur
12 Installez le couvercle avant de l'onduleur.
13 Passez à « Connexion de l'équipement », à la page 35.
Installation et démarrage
|
31
Configuration en tour (modèles d'onduleur 2700 W uniquement)
ATTENTION! Le module est lourd (2700 W : 42 kg/92,6 lb). Le levage des modules dans les socles exige deux
personnes au minimum.
Retrait des supports de montage et des supports de maintien arrière
1 Retirez les supports de montage et les supports de maintien arrière de l'onduleur en utilisant un
®
tournevis n2 Phillips
.
Connexion du connecteur interne des batteries
2 Desserrez la vis à oreilles sur le couvercle métallique des batteries, faites glisser le couvercle vers la
droite et ouvrez.
32
|
Installation et démarrage
3 Branchez le connecteur interne des batteries.
Rotation de l'orientation du panneau de commande de l'onduleur
4 Tournez le panneau de commande de 90° dans le sens inverse des aiguilles d'une montre.
5 Fermez le couvercle métallique des batteries et serrez la vis à oreilles.
Serrezlavisàuncouplede0,7N·m(6,2lbin).
Installation et démarrage
|
33

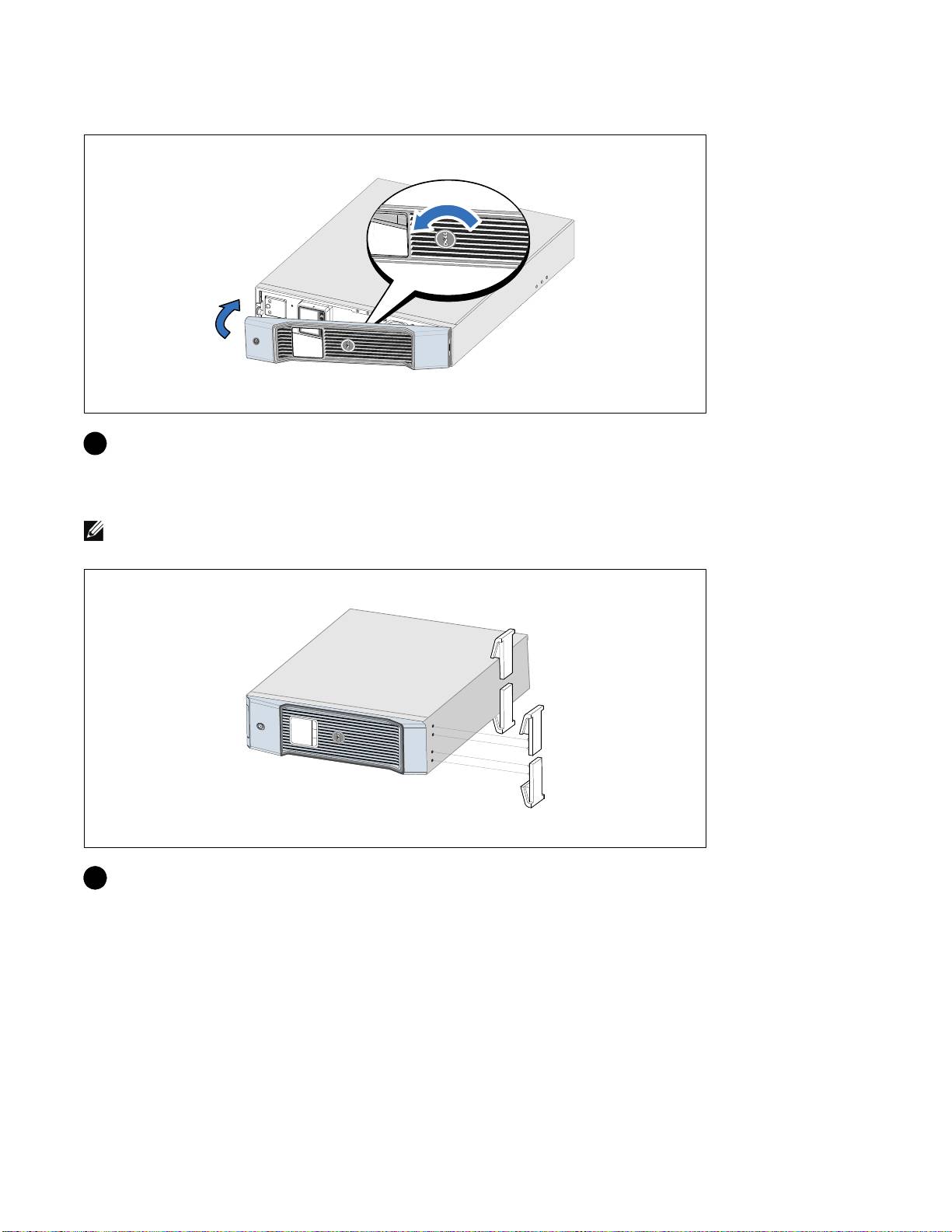

Installation du couvercle avant de l'onduleur
6 TournezlelogoDellde90° dans le sens inverse des aiguilles d'une montre et installez le couvercle
avant de l'onduleur.
Installation des socles
REMARQUE: Dell recommande un espace libre de 63,5 mm (2,5 ”) minimum derrière le panneau arrière de
l'onduleur et de 127 mm (5 ”) minimum entre les modules
7 Alignez les socles avec les trous à l'extrémité du module. Poussez l es socles en place.
34
|
Installation et démarrage
8 Positionnez soigneusement le module en position verticale.
Connexion de l'équipement
1
Si vous prévoyez d'utiliser le Logiciel de gestion d'onduleur Dell, connectez votre ordinateur au
port USB ou RS-23 2 en utilisant le câble fourni.
2 Si votre châssis a des conducteurs pour la mise à la terre ou le soudage des pièces métalliques non
reliées à la masse, connectez le câble de masse (non fourni) sur la vis de connexion à la masse.
3 Si un interrupteur d'arrêt (disjoncteur) d'urgence est requis par les réglementations locales, voir
«Installation d'un arrêt d'urgence distant » (REPO) dans le Guide d'utilisation de l'onduleur en baie
Line-Interactive Dell 1000 W, 1920/1500 W et 2700/2300 W.
4 Branchez l'équipement à protéger sur les pri ses de sortie de l 'onduleur, mais ne mettez pas
l'équipement à protéger sous tension.
REMARQUE:
Pour éviter une alarme de surcharge, vérifiez que les valeurs nominales totales de l'équipement
ne dépassent pas la capacité de l'onduleur.
Installation et démarrage
|
35
Connexion du cordon d'alimentation
5 Vérifiez que l'entrée d'alimentation vers l'onduleur possède une protection adéquate contre des
surintensités montantes :
Tableau 2. Valeur nominale minimale du disjoncteur amont
Puissance de sortie de l'onduleur
120 V 208 V 230 V
1000 W 15 A — 15 A
1500 W (à 100 V)
20 A — 15 A
1920 W
2700 W 30 A 20 A 16 A
6 Pour des modèles avec cordon d'alimentation amovible. Branchez le cordon d'alimentation a movible
de l'onduleur au connecteur d'entrée sur le panneau arrière de l'onduleur.
7 Branchez le cordon d'alimentation de l'onduleur à une prise secteur.
36
|
Installation et démarrage
Démarrage de l'onduleur
8 Appuyez sur le bouton sur le panneau avant de l'onduleur.
Achèvement du démarrage
9 Vérifiez que l'icône Normal apparaît sur l'écran de résumé d'état de l'onduleur, indiquant que
l'onduleur fonctionne normalement et que toutes les charges sont alimentées.
Installation et démarrage
|
37
10 Sur l'écran de résumé d'état de l'onduleur, appuyez sur le bouton pour vérifier les avis et les
alarmes actives. Résolvez toutes les alarmes a ctives avant de continuer. Voir « Dépannage » dans le
Guide d'utilisation de l'onduleur en baie Line-Interactive Dell 1000 W, 1920/1500 W et
2700/2300 W.
Si aucune alarme n'est activée, un message « Aucune alarme active » apparaît.
11 Pour changer d'autres valeurs d'usine par défaut, voir « Fonctionnement » dans le Guide
d'utilisation de l'onduleur en baie Line-Interactive Dell 1000 W, 1920/1500 W et 2700/2300 W.
38
|
Installation et démarrage
