Dell 2700W: Erste Schritte Mit Ihrem System
Erste Schritte Mit Ihrem System: Dell 2700W
Dellt Line-Interactive Rack USV
1000 W, 1920/1500 W, und 2700/2300 W
Erste Schritte
Mit Ihrem System
K792N, H928N, K802N, H945N, J727N
J735N, K811N, H919N, J718N
Getting Started With Your System
|
39
www.dell.com | support.dell.com
Hinweise und Warnungen
HINWEIS: Ein HINWEIS macht auf eine wichtige Information aufmerksam, mit deren Hilfe Sie Ihre Software optimal
nutzen können.
GEFAHR: GEFAHR macht auf eine unmittelbar gefährliche Situation aufmerksam, die zum Tod oder schweren
Verletzungen führt, wenn sie nicht vermieden wird.
WARNUNG: Eine WARNUNG macht auf eine potenziell gefährliche Situation aufmerksam, die zum Tod oder zu
Verletzungen führt, wenn sie nicht vermieden wird.
ACHTUNG: ACHTUNG macht auf eine potenziell gefährliche Situation aufmerksam, die zu geringen oder mäßigen
Verletzungen oder Sachschäden führen kann, wenn sie nicht vermieden wird.
GEFAHR: Beachten Sie den folgenden Hinweis, um eine unmittelbar gefährliche Situation zu vermeiden, die zum
Tod oder zu schweren Verletzungen führen könnte:
S Diese USV führt LEBENSGEFÄHRLICHE SPANNUNG. Sämtliche Reparatur- und
Wartungsarbeiten dürfen NUR VON AUTORISIERTEM WARTUNGSPERSONAL durchgeführt
werden. Im Inneren der USV sind KEINE VOM BENUTZER WARTBAREN TEILE vorhanden.
Unangekündigte Änderungen der Angaben in diesem Dokument vorbehalten.
E 2009 Dell Inc. Alle Rechte vorbehalten.
Die Vervielfältigung, gleich welcher Art, ist ohne schriftliche Genehmigung von Dell Inc. strengstens untersagt.
In diesem Text verwendete Marken: Dell und das DELL-- Logo sind Marken von Dell Inc.; Phillips ist eine eingetragene Marke von Phillips
Screw Company.
In diesem Dokument können weitere Marken und Handelsnamen verwendet werden, die sich entweder auf die Personen beziehen, die diese
Marken und Namen für sich beanspruchen, oder auf deren Produkte. Dell Inc. verzichtet auf sämtliche gewerblichen Eigentumsrechte an
Marken und Handelsnamen, bei denen es sich nicht um eigene Marken und Handelsnamen h andelt.
Juli 2009
40
|
Getting Started With Your System
Systemmerkmale
Die herausragende Leistung und Zuverlässigkeit sind nur einige der Vorteile der USV-Anlagen. Sie
bieten zudem:
S Spannungsregulierung durch das „Buck a nd Boost“-Verfahren. Dies gewährleistet durch die
Korrektur von Unregelmäßigkeiten einen glei chbleibenden Spannungswert für Ihre Anlagen.
S Starten der Anlage im Batteriebetrieb zum Versorgen der USV mit Strom, selbst wenn kein
Netzstrom zur Verfügung steht.
S Erweiterte Laufzeit mit optionalem Externes Batteriemodul (EBM) für 1500–2700 W
USV-Modelle.
S Nur USV-Modelle mit 2700/2300 W 3U. Zwei-in-Eins-Formfaktor für den E insatz der USV als
Gestelleinbau- oder einzeln stehendes Gehäuse.
S Notausschaltungssteuerung über die REPO-Schnittstelle (Remote Emergency Power Off).
S Serienmäßige Ausstattung mit zwei Kommunikationsschnittstellen (USV-Schnittstelle und serielle
DB-9-Schnittstelle).
S Optionale Dell Netzwerkmanagementkarte mit erweiterten Kommunikationsmöglichkeiten für
verbesserten Leistungsschutz und Kontrolle.
S Fortgeschrittene Stromüberwachung mit der Dell USV Management Software für sicheres
Herunterfahren und Stromüberwachung.
S Abschaltsequenz und Lastenmanagement durch separate Anschlussgruppen (sogenannte
Lastsegmente).
S Firmware, die sich einfach und ohne Wartungsdienst aktualisieren lässt.
S Entspricht einschlägigen Normen auf der ganzen Welt.
Systemmerkmale
|
41
Auffinden von Informationen
ACHTUNG: Im Dokument Informationen zu Sicherheit, Umweltschutz und Ordnungsvorschriften finden Sie
wichtige Sicherheitshinweise und Informationen zu gesetzlichen Bestimmungen.
Was suchen Sie?
Hier finden Sie es
S Die Benutzeranleitung für meine USV
Die Disk
S Die Benutzeranleitung für die Dell
Netzwerkmanagementkarte
S Dell USV Management Software
HINWEIS: Dokumente und Softwareaktualisierungen
finden Sie unter
support.dell.com.
42
|
Auffinden von Informationen
f
ür die Dell USV
S Spezifikationen
Benutzeranleitung der Dell USV
S Anleitung zum Konfigurieren der
Die Benutzeranleitung finden Sie auf der Disk zu der
USV-Einstellungen
Dell USV und auch unter support.dell.com.
S Behebung von Fehlern und Lösung von Problemen
S Installation der REPO-Steuerung
S Sicherheitshinweise
Informationen zu Sicherheit, Umweltschutz und
Ordnungsvorschriften
S Informationen über Ordnungsvorschriften
S Recycling-Informationen
S Garantieerklärung
Informationen zu Garantie und Support von Dell
S AGB (nur USA)
S Lizenzvereinbarung für Endbenutzer
S Supportinformationen Support-Website von Dell – support.dell.com
HINWEIS: Wählen Sie Ihre Region bzw. Ihre Branche
aus, um die geeignete Support-Website aufzurufen.
Installation und Inbetriebnahme
ACHTUNG: Vor der Ausführung der Verfahren in diesem Dokument lesen Sie bitte die Sicherheitshinweise
und wichtigen Informationen zu Ordnungsvorschriften in Ihrem Dokument über Informationen zu Sicherheit,
Umweltschutz und Ordnungsvorschriften und halten Sie diese unbedingt ein.
In diesem Abschnitt werden die Schritte für die Erstkonfiguration Ihres Systems beschrieben.
Auspacken des Systems
1 Öffnen Sie den äußeren Karton und nehmen Sie die mit dem Gehäuse zusammen verpackten
Zubehörteile heraus.
Installation und Inbetriebnahme
|
43
Gehäuse heben
:ACHTUNG: Das Gehäuse ist schwer [1000 W: 19,0 kg (41,8 lb); 1920/1500 W: 31,0 kg (68,34 lb); 2700/2300 W: 41,0
kg (90,38 lb)]. Zum Heben des Gehäuses in das Gestell sind mindestens zwei Personen erforderlich.
1 Heben Sie das Gehäuse mit einer Person auf jeder Seite mit den Griffen vorsichtig aus dem
äußeren Karton heraus und setzen Sie es auf einer flachen, stabilen Unterlage ab.
2 Entsorgen oder recyceln Sie die Verpackung in umweltbewusster Weise, oder bewahren Sie sie für
denspäterenGebrauchauf.
44
|
Installation und Inbetriebnahme
Beschreibung der USV
In diesem Abschnitt wird die Vorder- und Rückansicht der Dell Line-Interactive Rack USV angezeigt.
Alle Einzelheiten zur Rückseite finden Sie in der Dell Line-Interactive Rack USV 1000 W, 1920/1500 W,
und 2700/2300 W Benutzeranleitung.
Ein-/Ausschalttaste
LCD-Anzeigen
Bildlauftaste (aufwärts oder rückwärts)
Bildlauftaste (abwärts oder vorwärts)
Auswahltaste
Abbildung 5. Die Vorderseite der Dell Line-Interactive Rack USV
Kommunikationssteckplatz der
Sechs 5-20- und zwei IEC
REPO-Schnittstellen
USV
EBM-Anschlussabdeckung/
320-C19-Anschlussdosen
Druckausgleichsklammer
(Lastsegment 1)
Bodenschraube
USB-Schnittstelle
IEC-C14-
RS-232-Schnittstelle
Zwei IEC
Eingangsanschluss
320-C13-Anschlussdosen
(Lastsegment 2)
Abbildung 6. Rückseite der USV (1920 W/120 V, 1500 W/120 V abgebildet)
Installation und Inbetriebnahme
|
45
Installation der USV
Für die Installation der USV in einem Gestell gehen Sie zum folgenden Abschnitt („Gestelleinbau-
Konfiguration“).
Für die Installation der 2700 W USV als Standgehäuse gehen Sie zum Abschnitt
„Tower-Konfiguration“ auf Seite 52.
Gestelleinbau-Konfiguration
:ACHTUNG: Das Gehäuse ist schwer (1000 W: 19,0 kg/41,9 lb; 1920/1500 W: 30 kg/66,1 lb); 2700 W: 42 kg/
92,6 lb.: 1) Dell empfiehlt vor dem Anheben ausdrücklich das Entfernen des Batterieträgers aus der USV. 2) Zum
Heben des Gehäuses in das Gestell sind mindestens zwei Personen erforderlich.
:ACHTUNG: Die Entfernung der Batterien sollte unter Befolgung der erforderlichen Sicherheitsvorkehrungen
durch fachkundiges Personal erfolgen oder beaufsichtigt werden. Nicht ausreichend geschultem Personal ist
der Zugang zu den Batterien zu verwehren.
Öffnen der Batterieabdeckung
1 Lösen Sie die Rändelschraube auf der m etallenen Batterieabdeckung, schieben Sie die Abdeckung
nach rechts und öffnen Sie sie.
46
|
Installation und Inbetriebnahme
Entfernen des Batterieträgers
2 Lösen Sie die Klemme des richtigen Batterieanschlusses und legen Sie den Anschluss zur Seite.
3 Ziehen Sie den Batterieträger mit den Kunststofflaschen heraus und entfernen Sie ihn.
Installation und Inbetriebnahme
|
47
Montage der Schienen
HINWEIS: Für Gestelle mit quadratischen Öffnungen und Racks mit runden Öffnungen ohne Gewinde gelten die
gleichen Anweisungen. Die Schienen passen zu beiden Gestellstilen. Auf den Abbildungen ist das Gestell mit
den quadratischen Öffnungen zu sehen.
4 Wählen Sie die geeigneten Öffnen in der Schiene aus, um die USV an der gewünschten Stelle
im Gestell zu montieren.
Die Schienen sollten sich auf der Unterseite der 2U-Position (oder 3U-Position bei
USV-Modellen für 2700/2300 W) für die USV oder das EBM befinden.
5 Richten Sie das Ende der linken und rechten Schiene mit der A ufschrift FRONT (VORNE) nach
innen aus.
48
|
Installation und Inbetriebnahme
6 Bringen Sie die Schienen am Gestell an:
Schieben Sie das hintere Ende der Schiene hinein, bis es vollständig auf dem vertikalen
Gestellflansch sitzt und der Haken einrastet.
Ziehen Sie die Schiene nach vorne.
Schieben Sie das vordere Ende der Schiene hinein, bis es vollständig auf dem vertikalen
Gestellflansch sitzt und der Haken einrastet.
Installation des Gehäuses
7 Schieben Sie das Gehäuse in das Gestell. Wiederholen Sie den V organg für weitere Gehäuse.
Installation und Inbetriebnahme
|
49
Befestigung des Gehäuses
8 Befestigen Sie die Vorderseite des Gehäuses mit den Rändelschrauben auf den Halterungen an
dem Gestell. Ziehen Sie die Schrauben von Hand fest. V erwenden Sie keine Elektrogeräte.
Wiederholen Sie den Vorgang für weitere Gehäuse.
Installation des Batterieträgers
HINWEIS: Bei der Verbindung der Batterien kann es zu einem kleinen Lichtbogen kommen. Das ist völlig normal
und schadet weder der Anlage noch stellt es ein Sicherheitsrisiko dar.
50
|
Installation und Inbetriebnahme
9 Schließen Sie den Innenbatterieanschluss an und klemmen Sie den rechten Batterieanschluss
wieder an.
10 Schließen Sie die Batterieabdeckung aus Metall.
Passen Sie den Batterieanschluss so an, dass sich die Tür gut schließen lässt. Drücken Sie die Tür
leicht nach rechts und dann nach links.
11 Ziehen Sie die Rändelschraube fest.
Drehen Sie die Schraube mit einem Drehmoment von 0,7 Nm (6,2 lb in) wieder ein.
Installation der vorderen USV-Abdeckung
12 Installieren Sie die vordere USV-Abdeckung.
13 Gehen Sie weiter zu „Anschließen der Anlage“ auf Seite 55.
Installation und Inbetriebnahme
|
51
Tower-Konfiguration (nur USV-Modelle für 2700 W)
:ACHTUNG: Das Gehäuse ist schwer (2700 W: 42 kg/92,6 lb). Zum Heben des Gehäuses in das Gestell sind
mindestens zwei Personen erforderlich.
Entfernen der Montageklammern und der hinteren Halteklammern
1 Entfernen Sie die Montageklammern und die hinteren Halteklammern mit einem
®
Kreuzschlitzschrauber vom Typ Phillips
Nr. 2 von der USV.
Anklemmen des Anschlusses im Inneren der Batterie
2 Lösen Sie die Rändelschraube auf der m etallenen Batterieabdeckung, schieben Sie die Abdeckung
nach rechts und öffnen Sie sie.
52
|
Installation und Inbetriebnahme

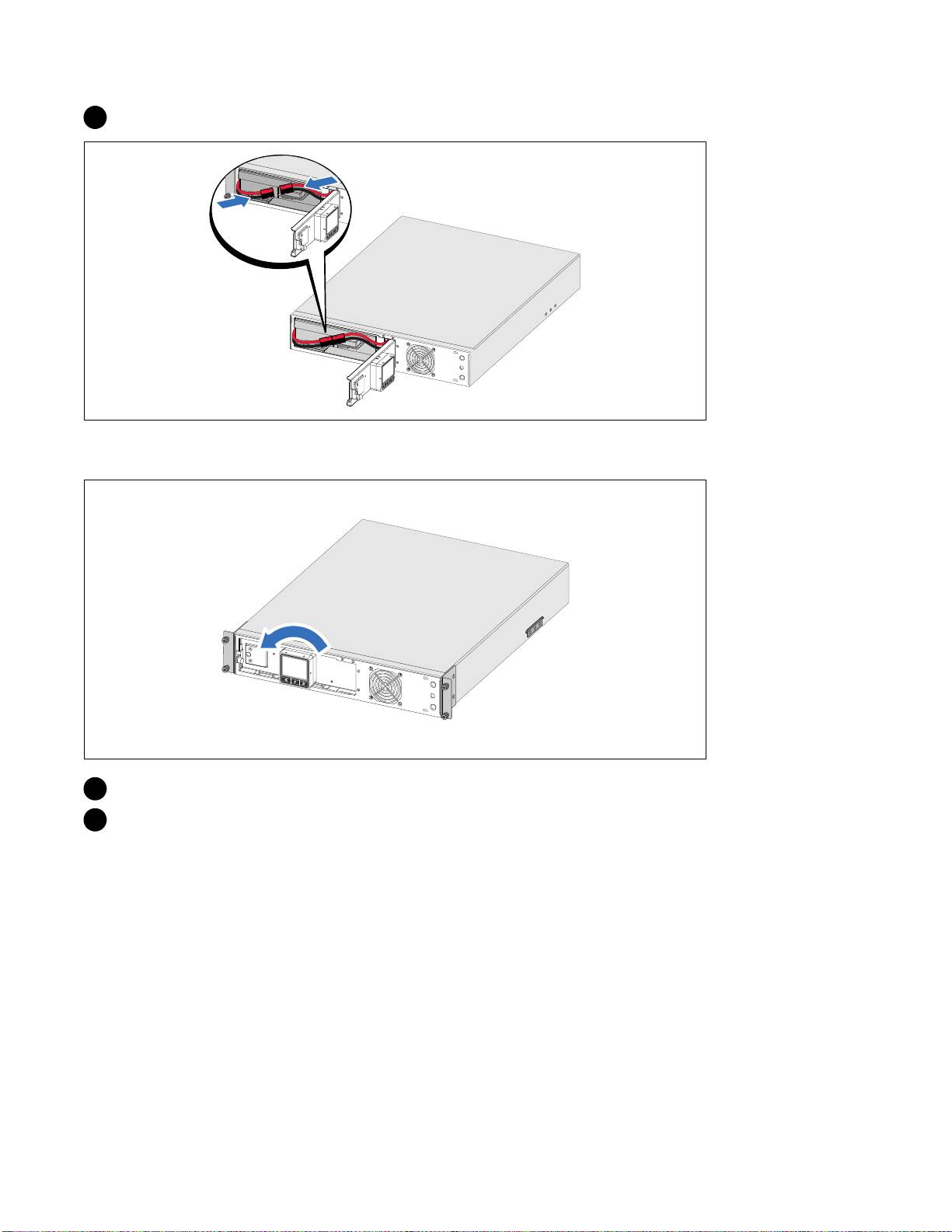

3 Klemmen Sie den Anschluss im Inneren der Batterie a n.
Drehen des USV-Bedienfeldes
º
4 Drehen Sie das Bedienfeld um 90
gegen den Uhrzeigersinn.
5 Schließen Sie die metallene Batterieabdeckung und ziehen Sie die Rändelschraube fest.
Drehen Sie die Schraube mit einem Drehmoment von 0,7 Nm (6,2 lb in) wieder ein.
Installation und Inbetriebnahme
|
53
Installation der vorderen USV-Abdeckung
º
6 Drehen Sie das Dell-Logo um 90
gegen den Uhrzeigersinn und installieren Sie die vordere
USV-Abdeckung.
Installieren der Gestelle
HINWEIS: Dell empfiehlt, hinter der hinteren Abdeckung der USV mindestens 63,5 mm (2,5”) Platz frei zu lassen
und mindestens 127 mm (5”) zwischen den Gehäusen.
7 Richten Sie die Gestelle mit den Öffnungen am Ende des Gehäuses aus. Drücken Sie das Gestell
an seine Position.
54
|
Installation und Inbetriebnahme
8 Stellen Sie das Gehäuse vorsichtig aufrecht.
Anschließen der Anlage
1
Sofern Sie die Benutzung der Dell USV Management Software planen, schließen Sie Ihren
Computer mit dem beiliegenden Kabel an die USB-Schnittstelle oder an die RS-232-Schnittstelle
an.
2 Falls das Gestell über Erdungsleitungen oder Leitungen zum Erden nicht geerdeter Metallteile
verfügt, das Erdungskabel (nicht enthalten) an die Erdungsschraube anschließen.
3 Falls die örtliche Gesetzgebung einen Not-Aus-Schalter (Sicherung) vorschreibt, siehe unter
„Installieren der Notausschaltsteuerung“ in der Dell Line-Interactive Rack USV 1000 W,
1920/1500 W, und 2700/2300 W Benutzeranleitung.
4 Stecken Sie Stecker der zu schützenden Geräte in die Ausgangsanschlüsse der USV ein, aber
schalten Sie die geschützten Geräte noch nicht ein.
HINWEIS:
Vergewissern Sie sich, dass die Gesamtnennleistung aller angeschlossenen Geräte die Kapazität
der USV nicht überschreitet, um einen Überlastalarm zu vermeiden.
Installation und Inbetriebnahme
|
55
Anschließen des Netzkabels
5 Vergewissern Sie sich, dass der Stromeingang der USV mit einem angemessenen Schutz g egen
Spannungsspitzen ausgestattet ist:
Tabelle 3. Mindestnennstrom der Überstromsicherung
USV-Ausgangsleistung
120 V 208 V 230 V
1000 W 15 A — 15 A
1500 W (bei 100 V)
20 A — 15 A
1920 W
2700 W 30 A 20 A 16 A
6 Bei Modellen mit abnehmbarem Netzkabel. Stecken Sie das abnehmbare Netzkabel der USV in den
Eingangsanschluss auf der Rückseite der USV ein.
7 Stecken Sie das Netzkabel der USV in eine Netzsteckdose.
56
|
Installation und Inbetriebnahme

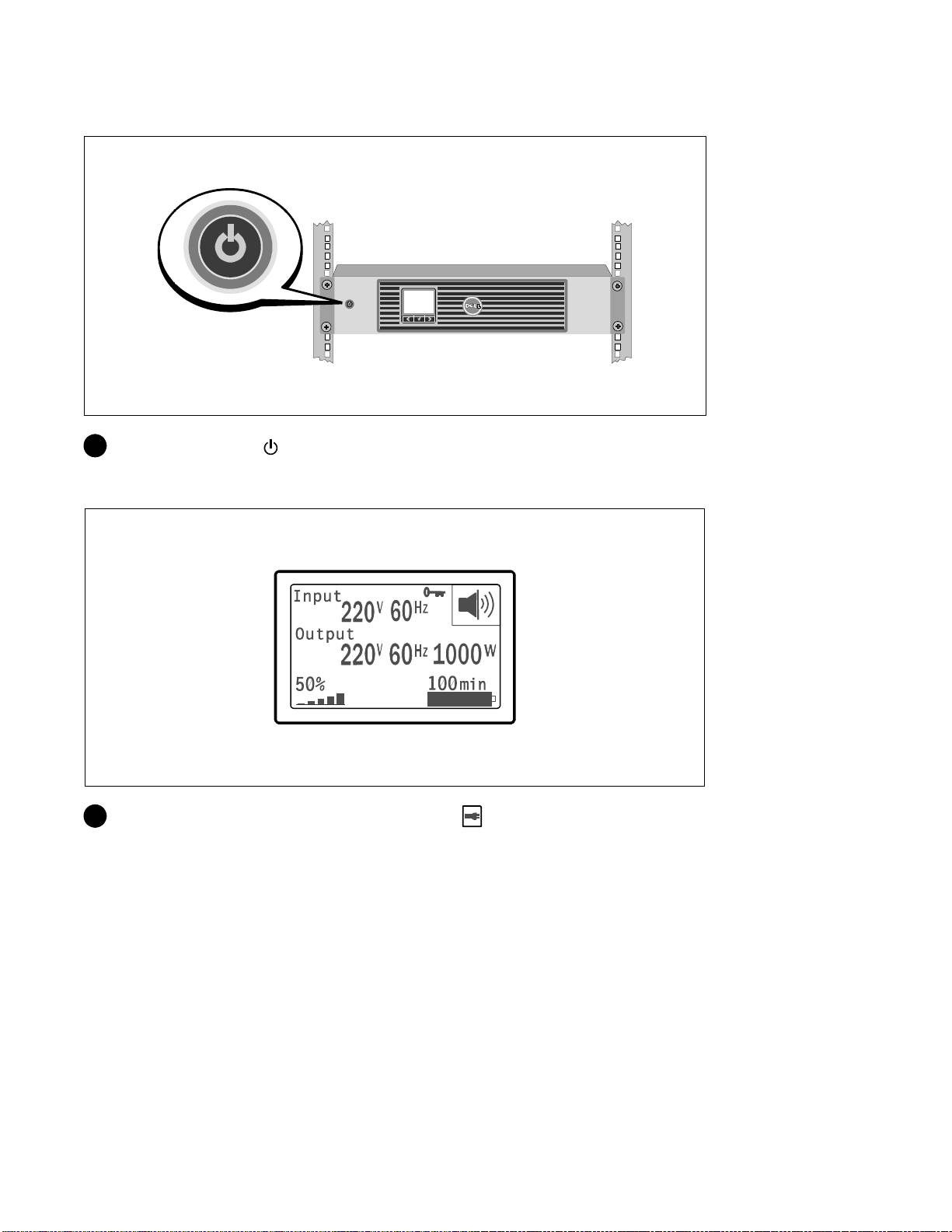

Starten der USV
8 Drücken Sie die Taste auf der Vorderseite der USV.
Abschluss des Startvorgangs
9 Vergewissern Sie sich, dass das Symbol für „Normal“ auf dem Bildschirm mit der
USV-Statusübersicht angezeigt wird. Hierdurch wird angezeigt, dass die USV ordnungsgemäß
funktioniert und dass alle angeschlossenen Lasten mit Strom versorgt werden.
Installation und Inbetriebnahme
|
57
10 Wählen Sie im Bildschirm mit der USV-Statusübersicht die Schaltfläche ,umzuprüfenobeine
aktive Warnmeldung oder ein aktiver Hinweis vorliegt. Lösen Sie alle aktiven Warnmeldungen,
bevor Sie den Vorgang fortsetzen. Siehe „Fehlerbehebung“ in der Dell Line-Interactive Rack USV
1000 W, 1920/1500 W, und 2700/2300 W Benutzeranleitung.
Falls keine Warnmeldungen aktiv sind, wird die Meldung „Keine aktiven
Warnmeldungen“ angezeigt.
11 FürdieÄnderungandererwerkseitigerStandardeinstellungen siehe „Betrieb“ in der Dell
Line-Interactive Rack USV 1000 W, 1920/1500 W, und 2700/2300 W Benutzeranleitung.
58
|
Installation und Inbetriebnahme
