Asus PW201: PW201

PW201

LCD-Monitor

Schnellstarthilfe

Deutsch

Sicherheitsinformationen

• Bevor Sie den Monitor installieren, lesen Sie sorgfältig alle mitgelieferten

Informationen.

• Um Feuer- und Stromschlagrisiken zu vermindern, setzen Sie den

Monitor niemals Regen oder Feuchtigkeit aus.

• Der Monitor sollte nur mit der auf dem Aufkleber bezeichneten

Spannung betrieben werden. Sind Sie sich über die Spannung der von

Ihnen benutzten Steckdose nicht sicher, erkundigen Sie sich bei Ihrem

Energieversorgungsunternehmen vor Ort.

• Verwenden Sie Stromstecker, die mit den Stromstandards Ihrer Region

übereinstimmen.

• Um einen sicheren Betrieb zu gewährleisten, verwenden Sie den Monitor

nur in Verbindung mit Computern, die dem UL-Standard entsprechen

und über korrekt eingestellte Anschlüsse mit einer Spannung von 100-

240V~ verfügen.

• Sollten technische Probleme mit dem Produkt auftreten, kontaktieren

Deutsch

Sie den qualifizierten Kundendienst oder Ihre Verkaufsstelle.

Monitoreinführung

Vorderansicht Rückseitenansicht

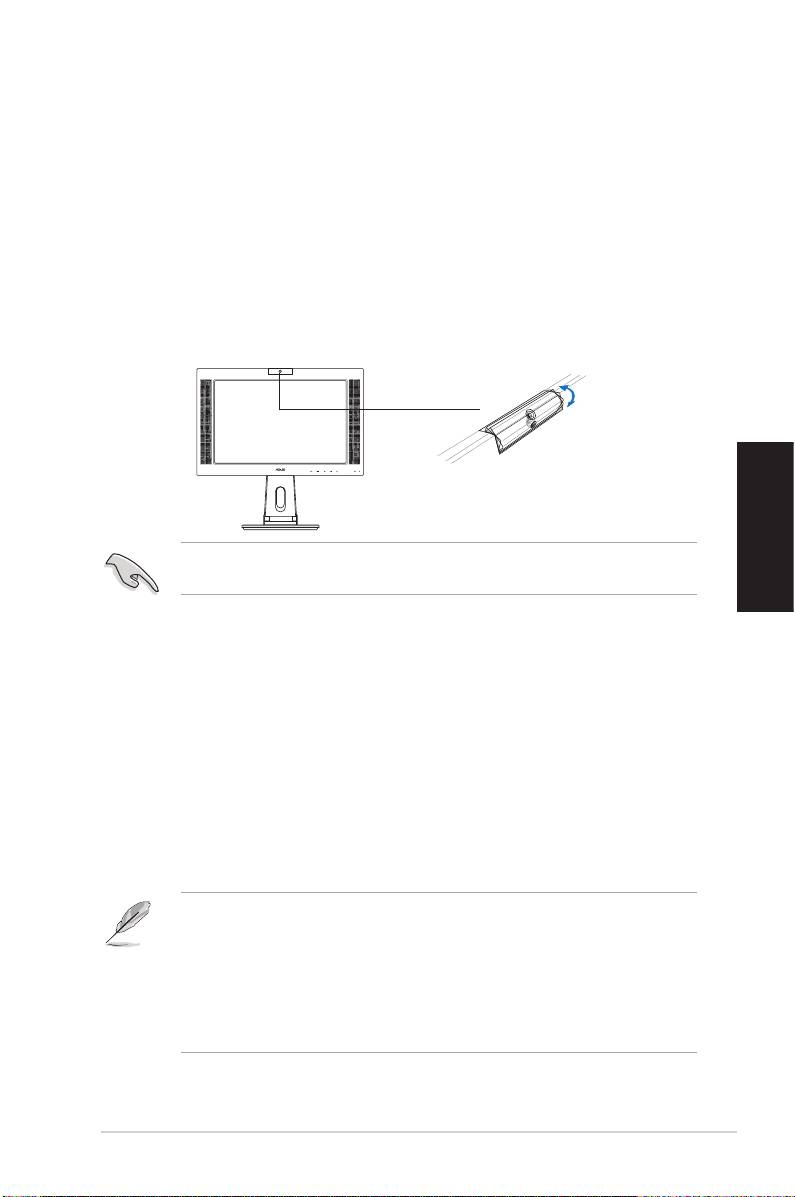

Webcam

Stereo-

Lautsprecher

Ständer

1

2

3

4

4

5

6

7 8 10 12 13 14 15

9

11

1

1. Eingangsquellensensor

7. DC-Eingang

2. MENU-Sensor

8. DVI-Anschluss

3. Kleiner-Sensor/Lautstärke

9. VGA-Anschluss

4. Größer-Sensor/Helligkeit

10. Component-Eingang (YPbPr)

5. SPLENDID™-Modus-Hotkey/Menü

11. S-Video-Eingang

verlassen

12. Video-Anschluss (Composite)

6. Power-Sensor/Anzeige

13. L/R Audioanschlüsse

14. PC Line-in-Anschluss

15. USB-Anschluss

18 Schnellstarthilfe

Seitenansicht

1

2

1. USB 2.0-Anschlüsse

2. Kopfhörereingang

Aufstellen des Monitors

Der Monitor ist im Paket

zusammengeklappt. Um

ihn aufzustellen, halten Sie

mit einer Hand den Ständer

fest und drücken Sie mit

der anderen vorsichtig den

Deutsch

Bildschirm nach vorn.

Ständer

Anschließen der Kabel

So schließen Sie die Kabel an:

1. Stellen Sie den Monitor auf

die gewünschte Höhe und den

gewünschten Neigungswinkel ein.

2. Drehen Sie den Monitor 90º

Eingänge

gegen den Uhrzeigersinn, so

dass Sie die Anschlüsse an

der Unterseite genau sehen

können.

Vorderansicht Seitenansicht

19Schnellstarthilfe

3. Schließen Sie die Kabel wie im Folgenden beschrieben an. Genauere

Instruktionen finden Sie in den folgenden Abschnitten.

Netzteil

DVI-Kabel

VGA-Kabel

Component-Kabel

RCA-Kabel

PC Audio-Kabel

USB 2.0-Kabel

Anschließen eines Computers mit VGA/DVI-Port

1. Stecken Sie die VGA-, Audio-, und USB-Stecker des beigelegten

3-in-1-Kabels jeweils in die VGA-, Line-in-, und USB-Eingänge des

Deutsch

LCD-Monitors.

2. Verbinden Sie die anderen Enden des 3-in-1-Kabels jeweils mit den

VGA, Line-out, and USB-Anschlüssen Ihres Computers.

3. Ziehen Sie die beiden Schrauben des VGA-Steckers fest.

4. Verbinden Sie ein Ende des beigelegten DVI-Kabels mit dem

LCD-Monitor, und das andere mit dem DVI-Anschluss Ihres Computers.

Anschließen von Videogeräten mit Video (Composite) oder S-Video-

Ausgängen (z.B. Videorecorder, V8-, oder DV-Player)

1. Verbinden Sie ein Ende des beigelegten RCA-Kabels mit den

Video- und L/R Audio-Anschlüssen des LCD-Monitors, und

verbinden Sie dann das andere Ende mit den Video- und Audio-

Anschlüssen Ihres Videogeräts.

2. Verbinden Sie ein Ende des S-Videokabels mit dem S-Video-

Anschluss des LCD-Monitors, und verbinden Sie dann das andere

Ende mit dem S-Video-Anschluss Ihres Videogeräts.

3. Verbinden Sie die roten und weißen Stecker des beigelegten

RCA-Kabels mit den L/R Audioeingängen des LCD-Monitors, und

verbinden Sie dann die anderen Enden mit den Audio-Anschlüssen

Ihres Videogeräts.

Anschließen von Videogeräten mit Component-Ausgängen (z.B.

DVD-Player oder Satellitenreceiver)

1. Verbinden Sie ein Ende des Component-Kabels mit dem

Component-Anschluss des LCD-Monitors, und verbinden Sie dann

das andere Ende mit dem Component-Ausgang Ihres Videogeräts.

20 Schnellstarthilfe

2. Verbinden Sie die roten und weißen Stecker des beigelegten

RCA-Kabels mit den L/R Audioeingängen des LCD-Monitors, und

verbinden Sie dann die anderen Enden mit den Audio-Anschlüssen

Ihres Videogeräts.

Anschließen des Netzteils

1. Verbinden Sie das Netzteilkabel mit dem Netzstromeingang des Monitors.

2. Verbinden Sie den Stromstecker mit dem Netzteil, und das andere

Ende des Netzteils mit einer Stromquelle.

4. Schließen Sie die Abdeckung der Rückseitenanschlüsse,

indem Sie die Abdeckung in die drei Schlitze stecken

und vorsichtig schließen. Ein Klickgeräusch zeigt an,

dass die Abdeckung korrekt geschlossen wurde.

Abdeckung der

Rückseitenanschlüsse

Veränderung des Neigungswinkels

Deutsch

• Sie können den Winkel des Monitors

• Das Standbein macht es

von -5º bis 25º einstellen.

möglich, den Monitor um

bis zu 120º nach links oder

-5º~25º

rechts zu drehen.

120º

• Sie können den Monitor auf um 90º

gegen den Uhrzeigersinn drehen.

90º

21Schnellstarthilfe
