Pioneer S-8EX-W: Specifications

Specifications: Pioneer S-8EX-W

Specifications

Enclosure . . . . . . . . . . . . . . . . . . . . . . . . Bass-reflex floorstanding type

(magnetically shielded)

Configuration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-way

Woofer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 cm (6

inch) cone x 2

Mid tweeter . . . . . . . . .14 cm (5

inch) cone/3 cm (1

inch) dome

Impedance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Frequency response . . . . . . . . . . . . . . . . . . . . . . . . . . . .34 Hz to 100 kHz

Sensitivity . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88.5 dB (2.83 V)

Maximum input power . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 160 W

Exterior dimensions . . . . . . . 723 (W) mm x 263 (H) mm x 387 (D) mm

(W) in. x 10

(H) in. x 15

(D) in.

Weight . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28 kg (61 lbs 12 oz.)

Supplied accessories

Spikes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

Cork pads . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

Large non-skid pads . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

Small non-skid pads. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

Foam plugs (A,B) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

Speaker base . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1

Washers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

Spring washer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1

Screw (M5 x L40) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1

Screws (M6 x L35). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Grille . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1

Operating instructions

Specifications and design subject to possible modification

without notice, due to improvements.

Magnetic shielding

This speaker system is magnetically shielded. However,

depending on the installation location, color distortion may occur

if the speaker system is installed extremely close to the screen of

a television set.

If this happens, turn off the television, then turn it on again after

15 min to 30 min. If the problem persists, place the speaker system

away from the television set.

is a trademark placed on a product with Pioneer’s Phase

Control technology. This technology enables high-grade sound

reproduction through each component by improving overall

phase matching.

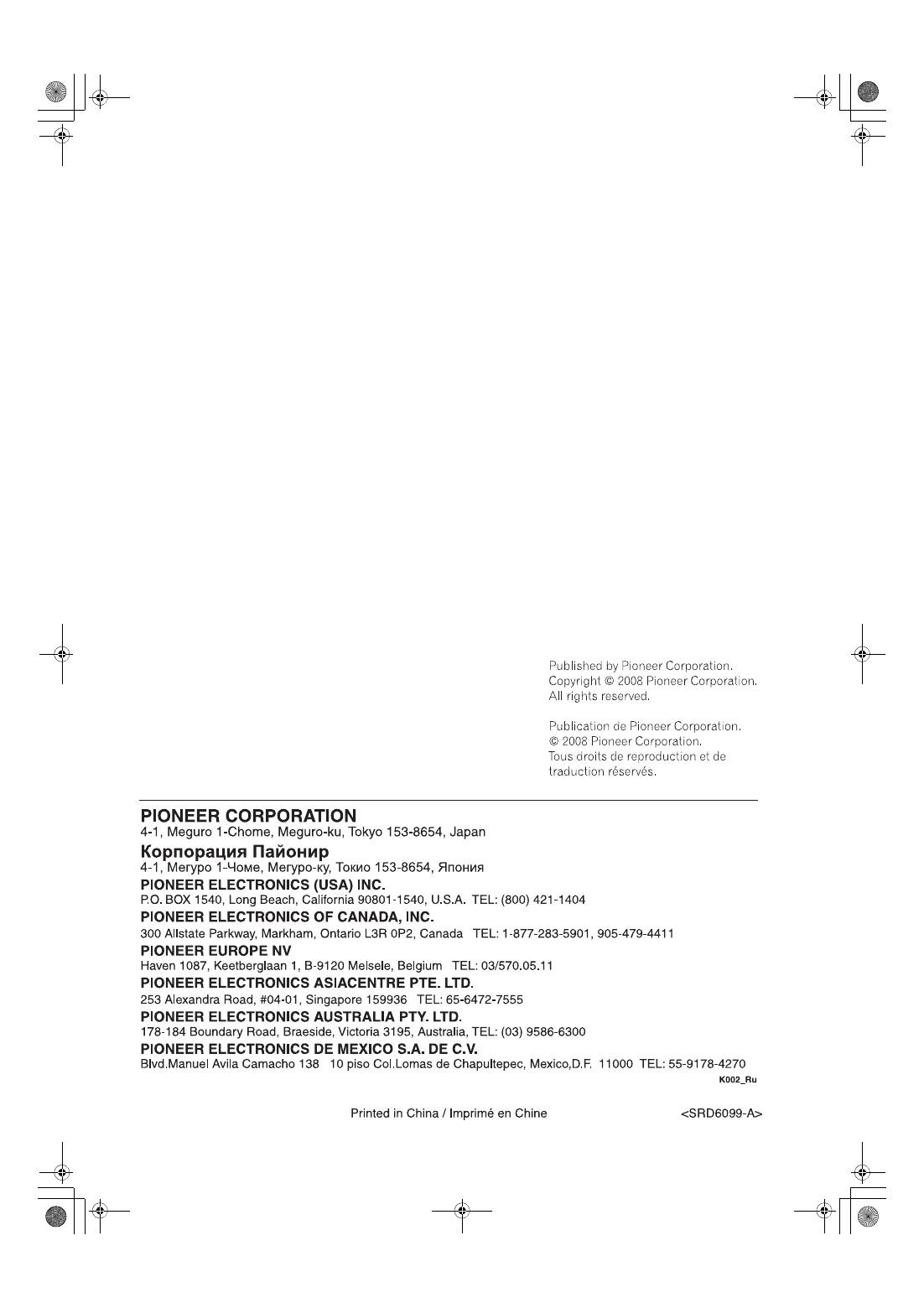

Published by Pioneer Corporation.

S-8EX_EN.book 12 ページ２００８年７月１６日　水曜日　午後２時２０分

English

AFTER-SALES SERVICE FOR PIONEER PRODUCTS

Please contact the dealer or distributor from where you purchased the

product for its after-sales service (including warranty conditions) or any

other information. In case the necessary information is not available,

please contact the Pioneer’s subsidiaries (regional service headquarters)

listed below:

PLEASE DO NOT SHIP YOUR PRODUCT TO THE COMPANIES at the

addresses listed below for repair without advance contact, for these

companies are not repair locations.

AMERICA

PIONEER ELECTRONICS SERVICE, INC.

P.O. BOX 1760, LONG BEACH, CA 90801-1760, U.S.A.

CUSTOMER SERVICE HOTLINE : 1 (800) 421-1404

EUROPE

PIONEER EUROPE NV

EUROPEAN SERVICE DIVISION

HAVEN 1087, KEETBERGLAAN 1, B-9120 MELSELE, BELGIUM

ASEAN

PIONEER ELECTRONICS ASIACENTRE PTE. LTD.

SERVICE DEPARTMENT

253, ALEXANDRA ROAD #04-01 SINGAPORE 159936

JAPAN AND OTHERS

PIONEER CORPORATION (HEAD OFFICE)

CUSTOMER SUPPORT CENTER

4-1, MEGURO 1-CHOME, MEGURO-KU, TOKYO 153-8654 JAPAN

S016_A_En

S-8EX_EN.book 13 ページ２００８年７月１６日　水曜日　午後２時２０分

Nous vous remercions d’avoir acheté ce produit Pioneer.

Veuillez lire attentivement ce mode d’emploi de manière à pouvoir utiliser votre modèle correctement.

Après avoir lu ces explications, conservez-les en lieu sûr pour éventuellement les consulter plus tard.

Sommaire

Avant de commencer

Contenu de l’emballage

A propos de la série EX

Technologies à l’appui du S-8EX

. . . . . . . . . . . . . . . . . . . . . . . . . . . 3

CST

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Diaphragme en graphite céramique

. . . . . . . . . . . . . . . . . . . . . . . 3

Diaphragme en alliage de magnésium

. . . . . . . . . . . . . . . . . . . . . 4

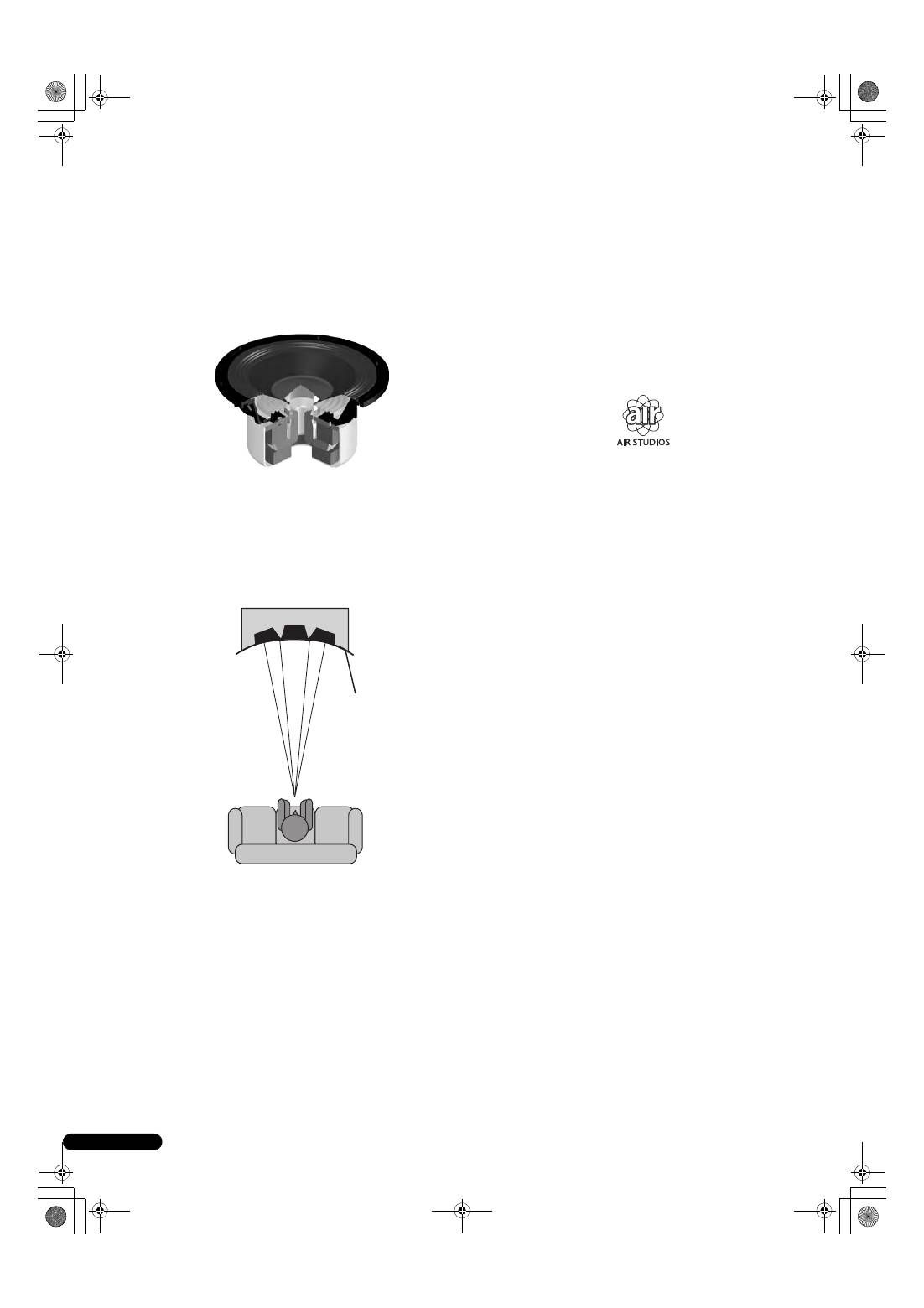

Haut-parleurs de graves

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Construction du boîtier des graves

. . . . . . . . . . . . . . . . . . . . . . . . 4

Circuits séparateurs de fréquences

. . . . . . . . . . . . . . . . . . . . . . . 4

Collaboration avec Air Studios

. . . . . . . . . . . . . . . . . . . . . . . . . . . 4

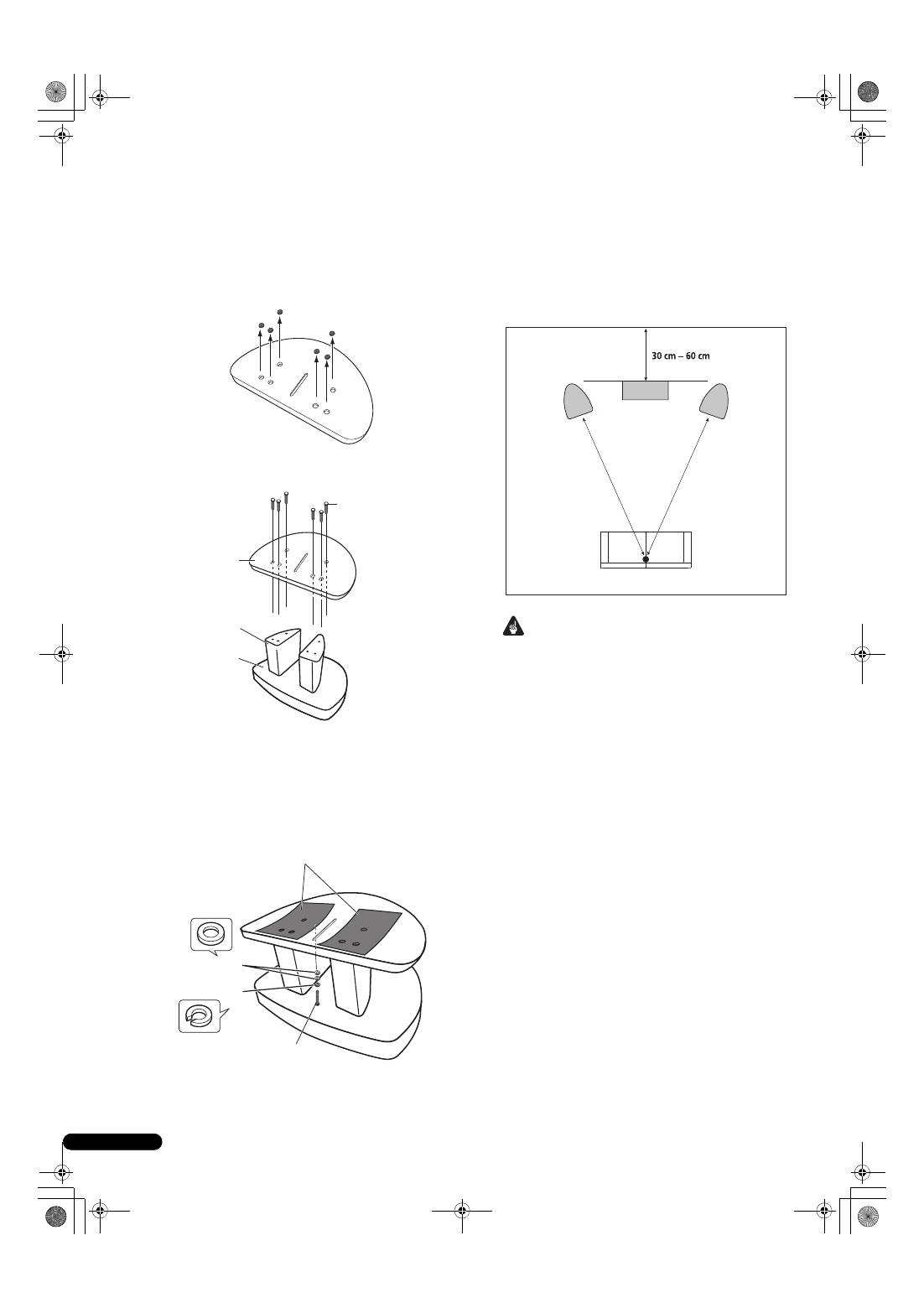

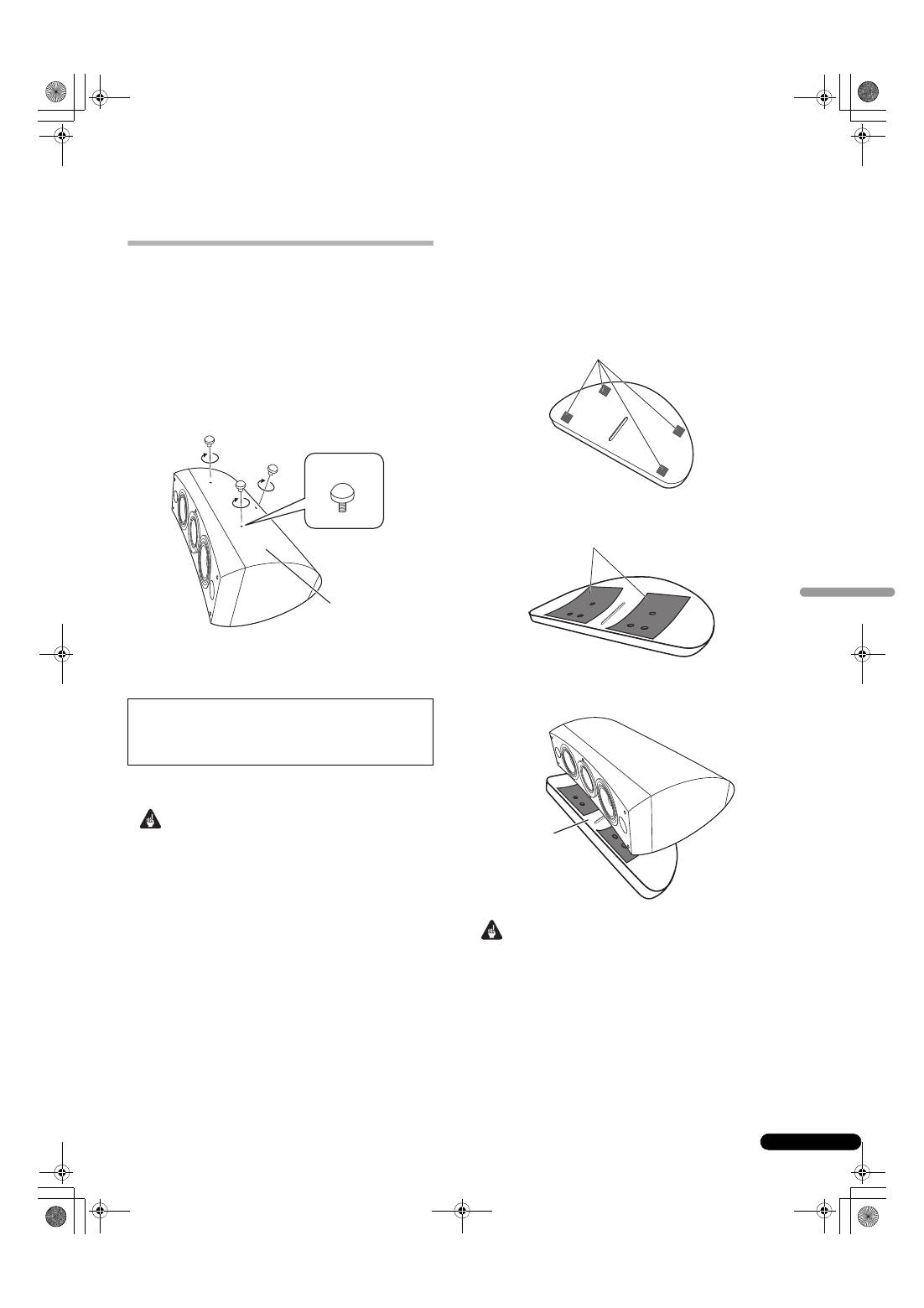

Installation et placement

Méthode d’installation

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Pour une installation directement sur le plancher

. . . . . . . . . . . . 5

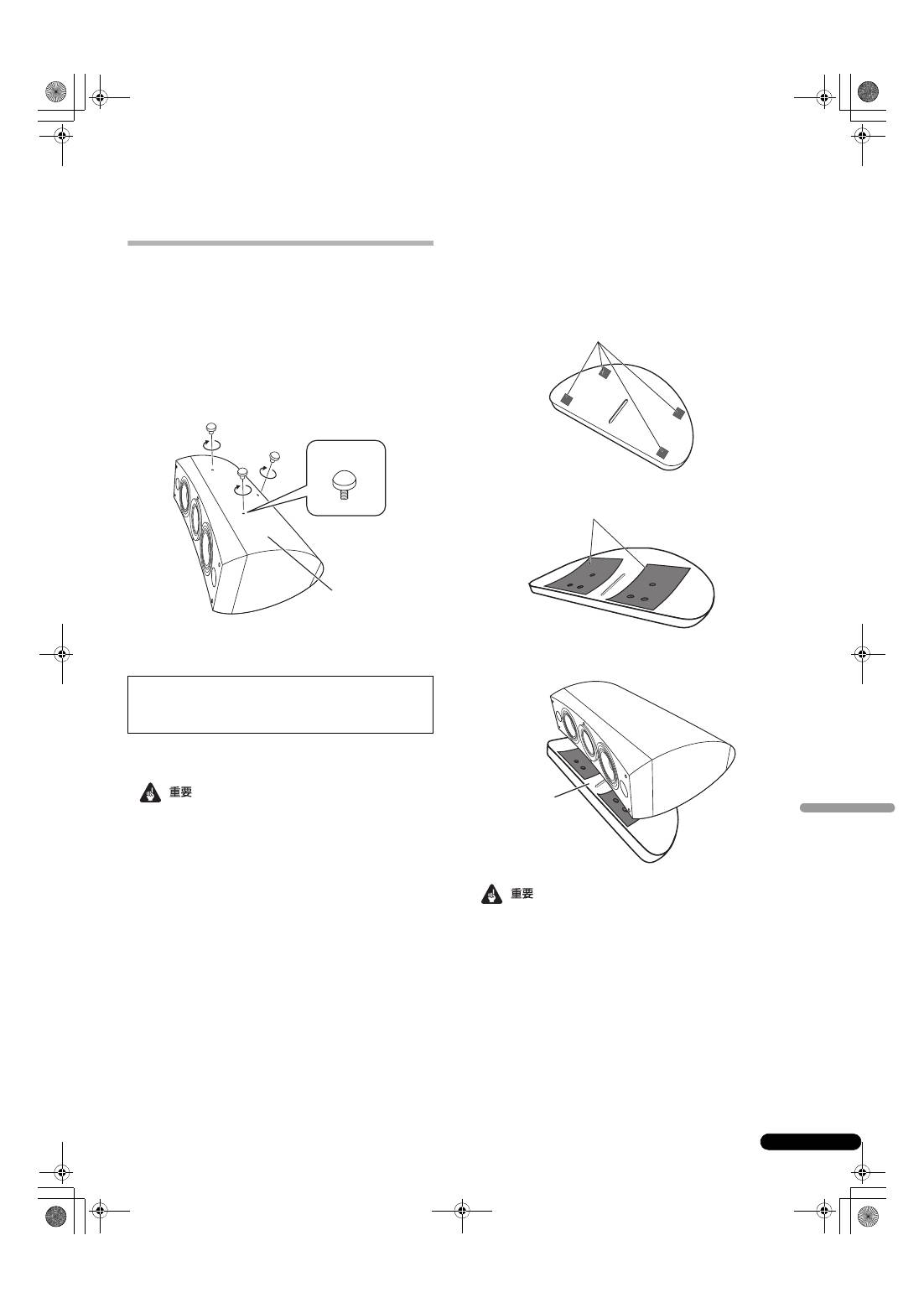

Utilisation de la base d’enceinte fournie

. . . . . . . . . . . . . . . . . . . . 5

Utilisation du Socle d’enceinte Pioneer CP-7EX

. . . . . . . . . . . . . . 6

Choix d’un emplacement pour les enceintes acoustiques

. . . . . . 6

Connexions

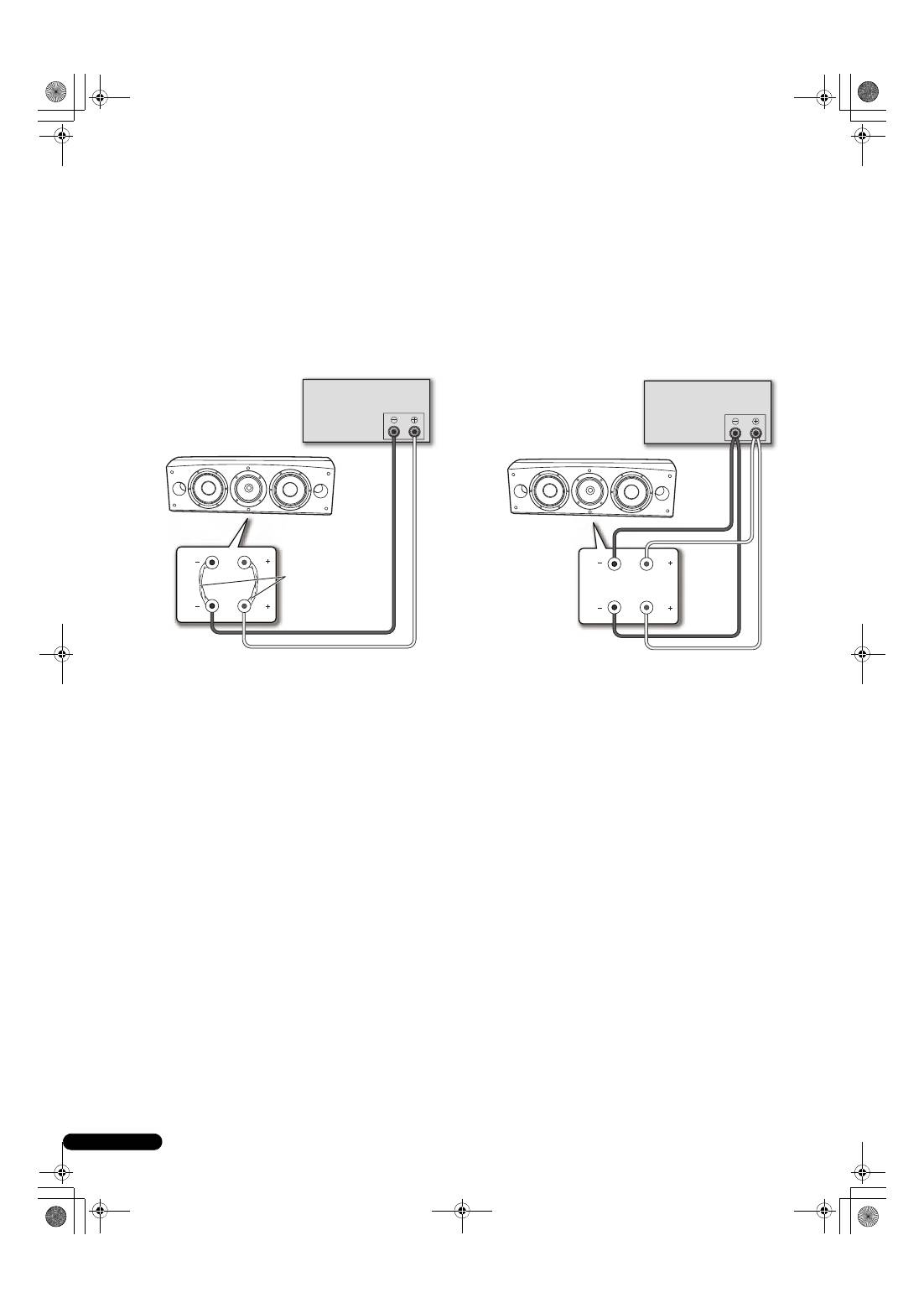

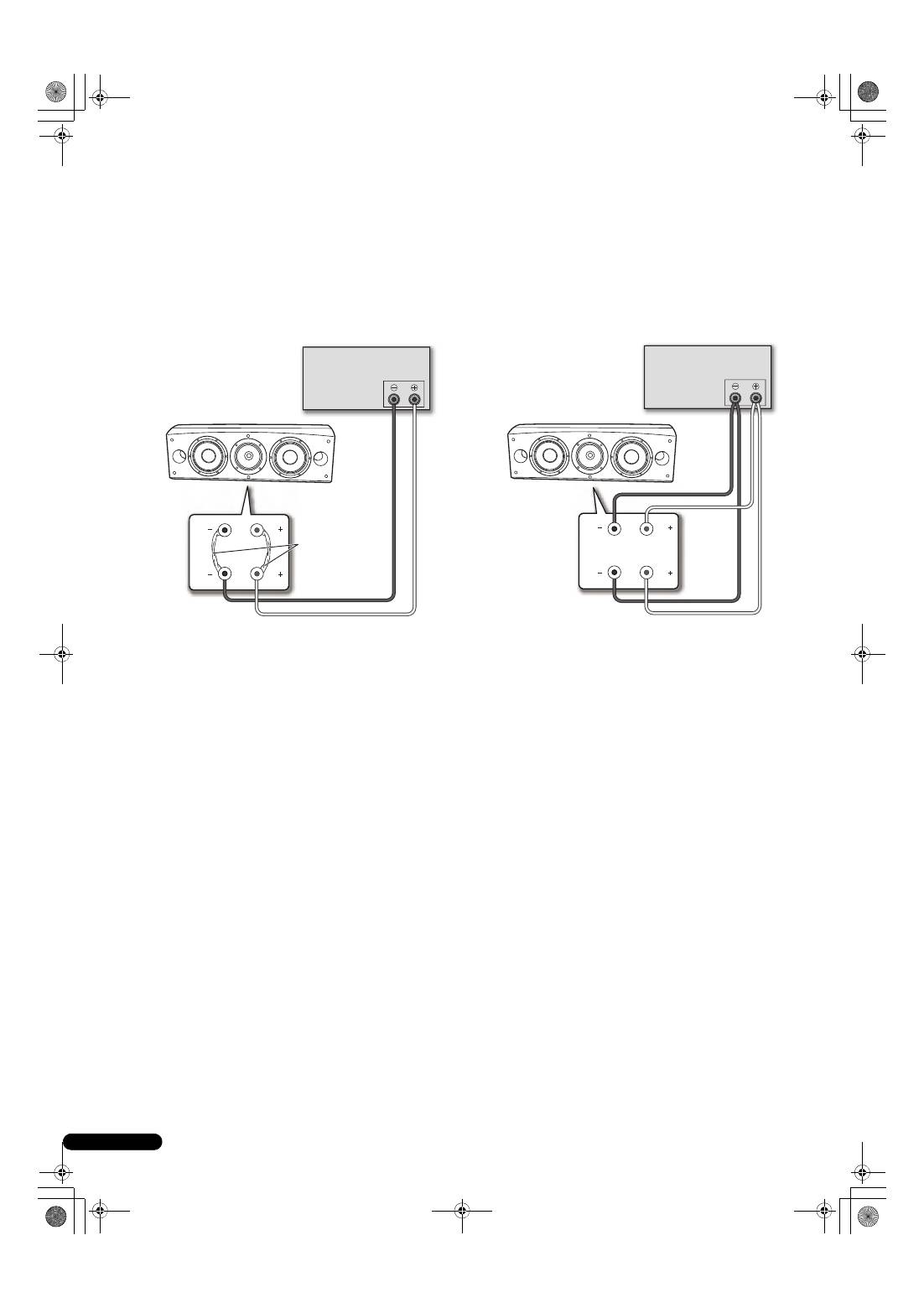

Branchement à un amplificateur

. . . . . . . . . . . . . . . . . . . . . . . . . . 7

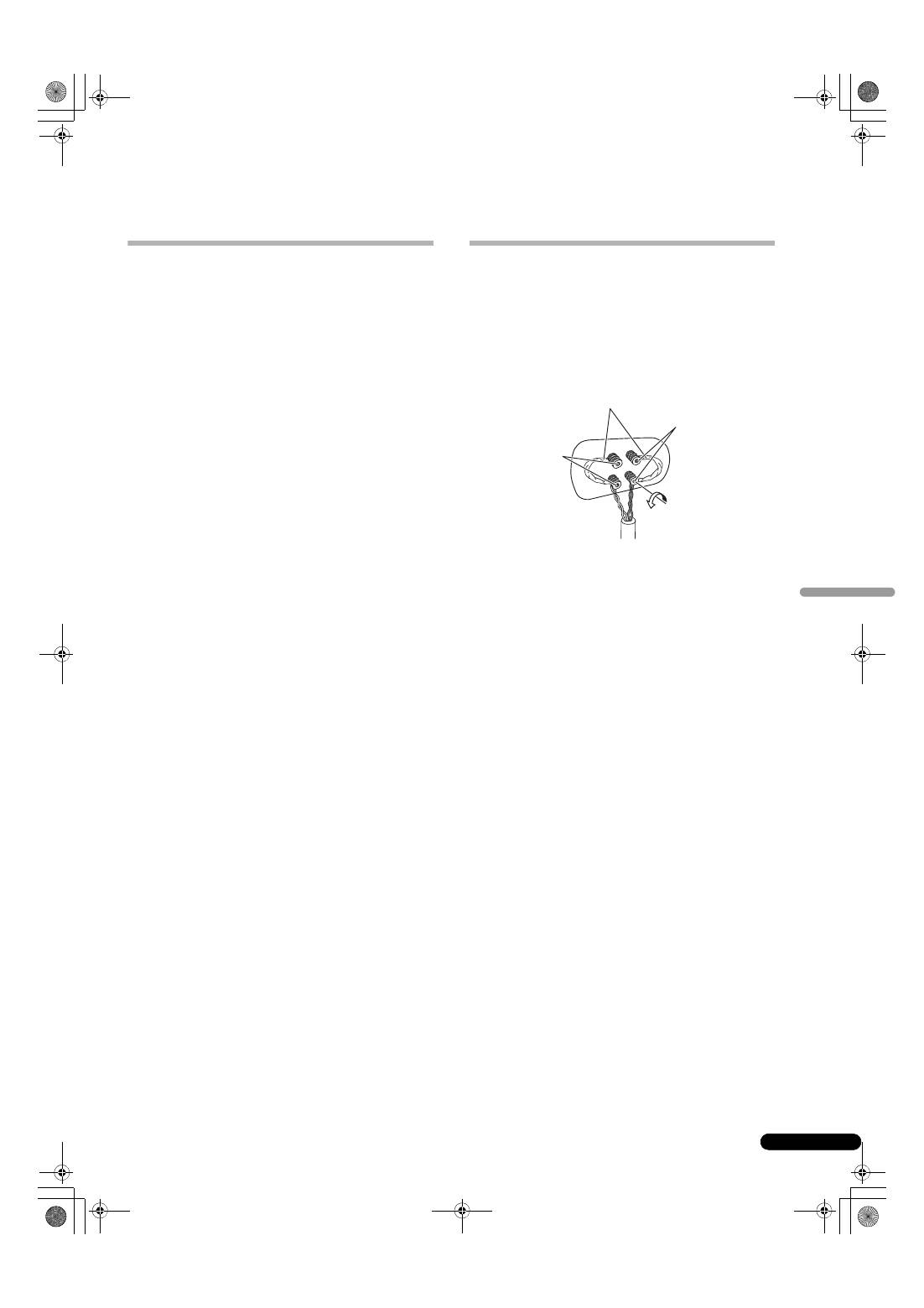

Câblage

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Mono-câblage

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

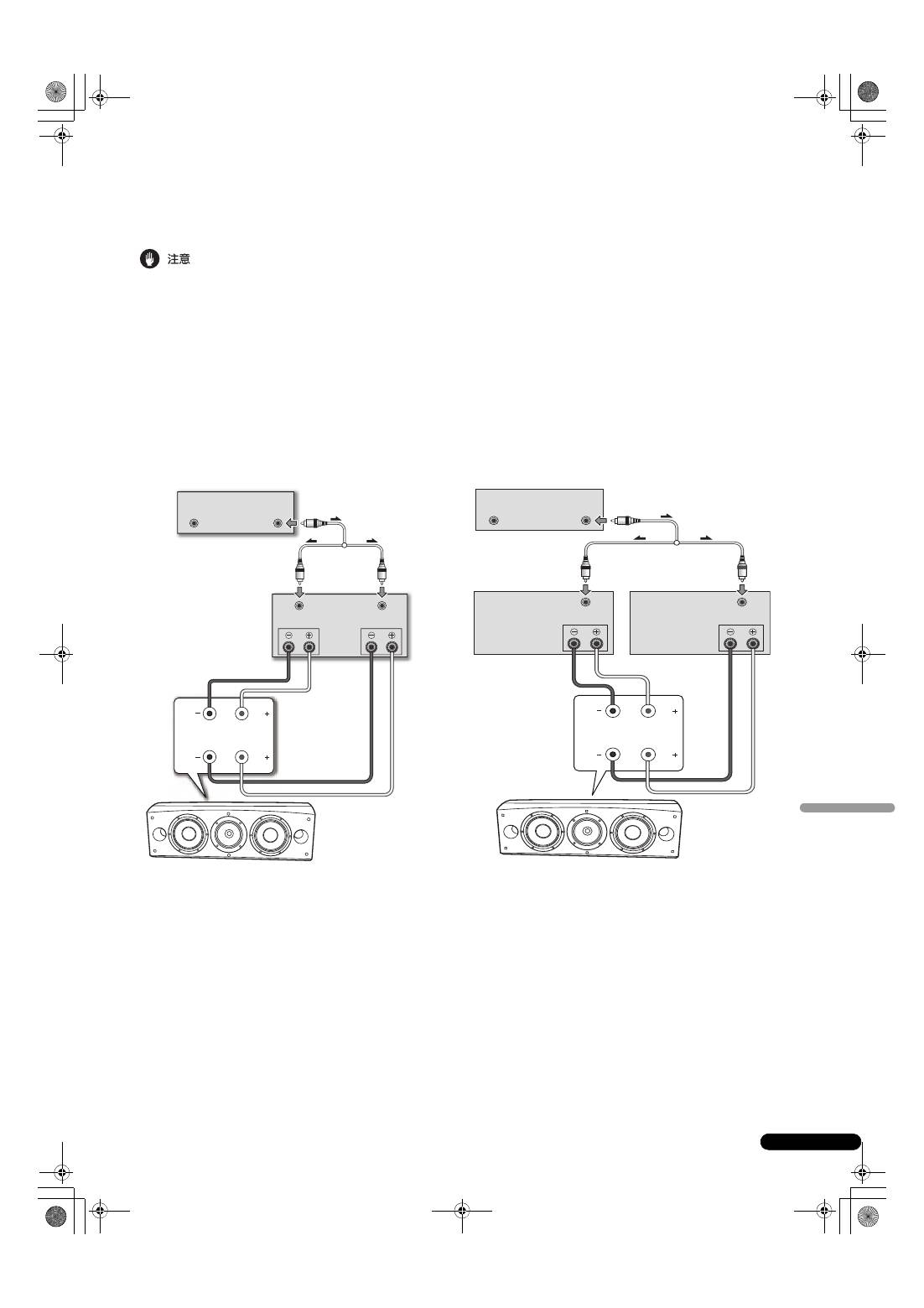

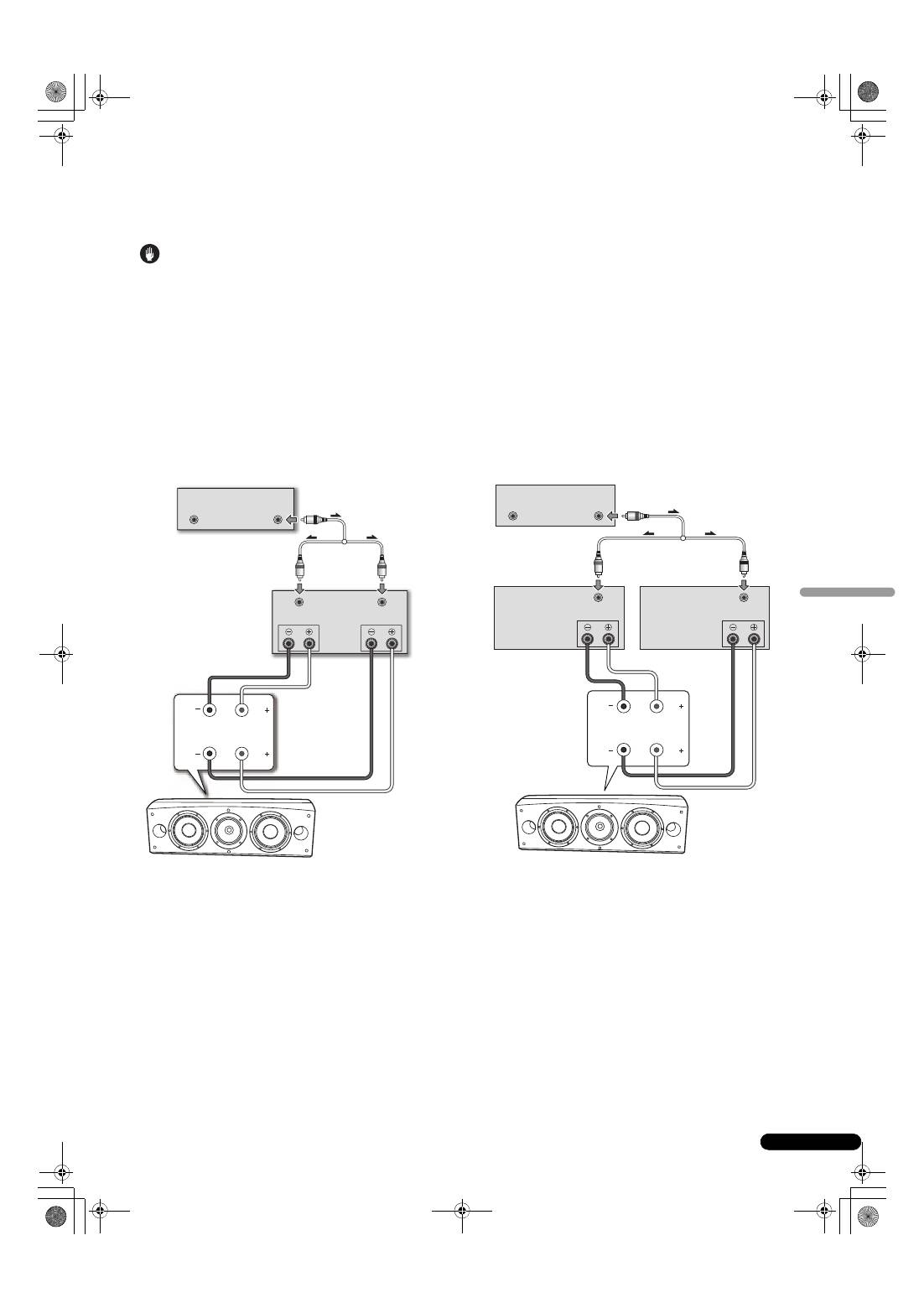

Bi-câblage

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Câblage pour bi-amplification

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Autres informations

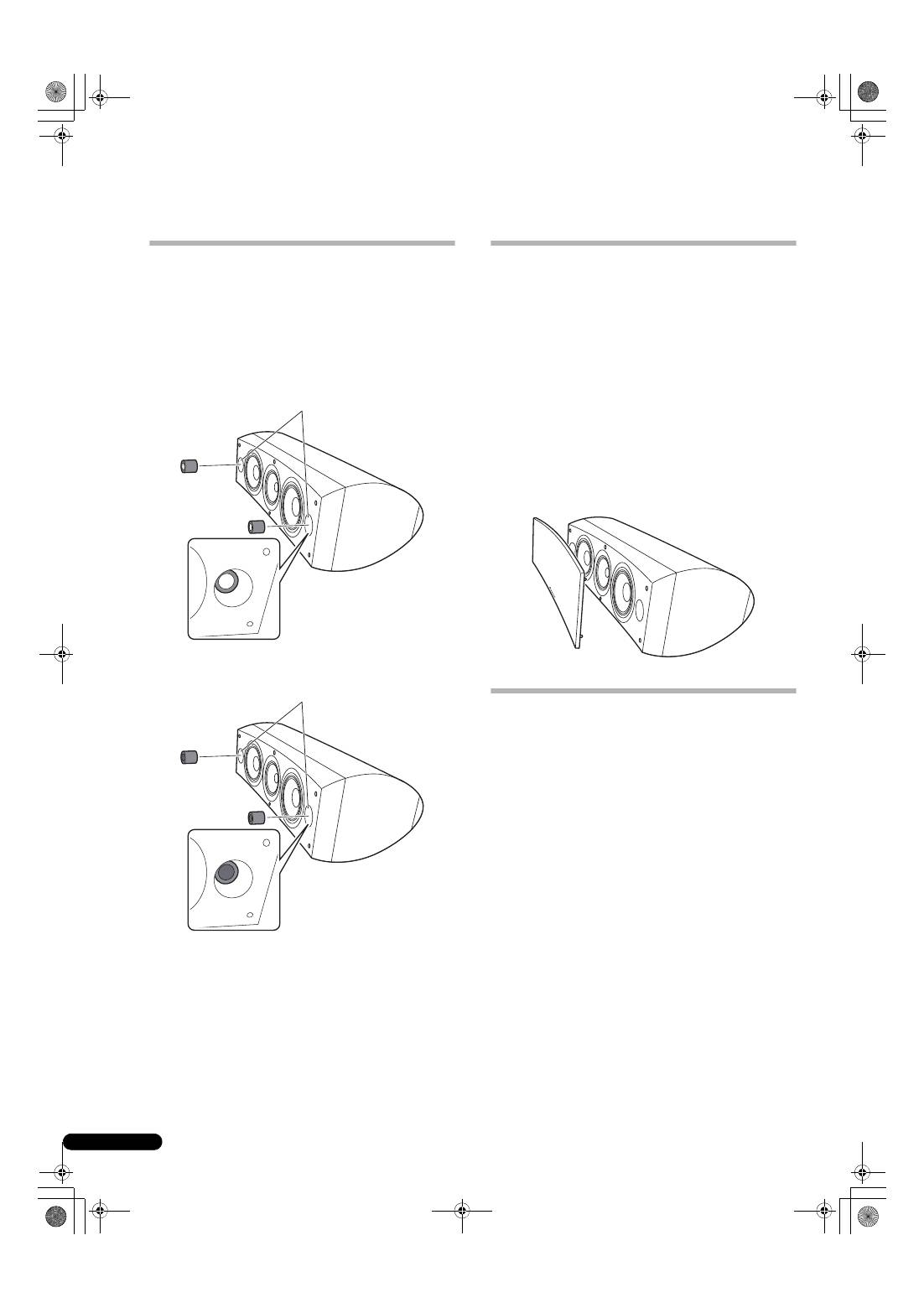

Utilisation des bouchons de mousse

. . . . . . . . . . . . . . . . . . . . . . . 10

Utilisation des bouchons de mousse A seulement

. . . . . . . . . . . 10

Utilisation des bouchons de mousse A et B

. . . . . . . . . . . . . . . . 10

Fixation et dépose du couvercle de grille

. . . . . . . . . . . . . . . . . . . . 10

Nettoyage du coffret de l’enceinte

. . . . . . . . . . . . . . . . . . . . . . . . . 10

Fiche technique

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Avant de commencer

• L’impédance nominale de ces enceintes acoustiques est de

. Raccordez ces enceintes à un amplificateur dont

l’impédance de charge va de 6

à 16

(un modèle pour

lequel “6

– 16

” est indiqué sur les bornes de sortie de

haut-parleurs).

Pour éviter d’endommager les enceintes par une surcharge à

l’entrée, observez les précautions suivantes :

• Ne fournissez pas aux enceintes acoustiques une puissance

électrique dépassant l’entrée maximale autorisée.

• Si vous utilisez un égaliseur graphique pour accentuer les

sons dans la plage des hautes fréquences, n’élevez pas trop le

volume de l’amplificateur.

• N’essayez pas de pousser un amplificateur de faible

puissance à produire un volume sonore élevé, car la distorsion

harmonique de l’amplificateur en serait accentuée et vous

pourriez endommager les haut-parleurs.

Précautions installation

• Lors de l’installation de l’appareil, veillez à ce qu’il soit

fermement immobilisé et évitez les endroits d’où il pourrait

tomber et provoquer des blessures lors d’une catastrophe

naturelle, telle qu’un séisme.

• Ne fixez pas les enceintes sur une paroi ou au plafond, car

elles pourraient tomber et provoquer des blessures.

• N’installez pas les enceintes en hauteur, au plafond ou sur

une paroi. Si elle est mal installée, la grille des haut-parleurs

pourrait tomber et provoquer des dégâts, voire des blessures

à des personnes.

• Mettez votre système audiovisuel hors tension et débranchez-

le, puis consultez le mode d’emploi avant de brancher des

composants. Prenez soin d’utiliser correctement les cordons

de raccordement.

Précautions à l’emploi

• Ne placez pas l’enceinte sur une surface instable, car en

tombant, elle pourrait entraîner des blessures et être

endommagée.

• N’utilisez pas les enceintes pour produire des sons distordus

pendant une longue période, car ceci pourrait provoquer un

incendie.

• Ne montez pas et ne vous asseyez pas sur les enceintes et ne

laissez pas des enfants jouer sur celles-ci.

• Ne posez pas d’objets lourds ou volumineux sur le dessus des

enceintes.

• Ne placez pas d’objets magnétiques tels que des tournevis ou

des pièces en fer près du tweeter ou du médium. Comme ces

haut-parleurs utilisent des aimants puissants, ces objets

pourraient être attirés, provoquant des dégâts aux haut-

parleurs ou endommageant leur diaphragme.

K058_A_Fr

Si vous souhaitez vous débarrasser de cet appareil, ne le mettez pas à la poubelle avec vos ordures ménagères. Il existe un système de

collecte séparé pour les appareils électroniques usagés, qui doivent être récupérés, traités et recyclés conformément à la législation.

Les habitants des états membres de l’UE, de Suisse et de Norvège peuvent retourner gratuitement leurs appareils électroniques usagés aux

centres de collecte agréés ou à un détaillant (si vous rachetez un appareil similaire neuf).

Dans les pays qui ne sont pas mentionnés ci-dessus, veuillez contacter les autorités locales pour savoir comment vous pouvez vous débarrasser

de vos appareils.

Vous garantirez ainsi que les appareils dont vous vous débarrassez sont correctement récupérés, traités et recyclés et préviendrez de cette façon

les impacts néfastes possibles sur l’environnement et la santé humaine.

S-8EX_FR.book 2 ページ２００８年７月１６日　水曜日　午後２時２１分

Français

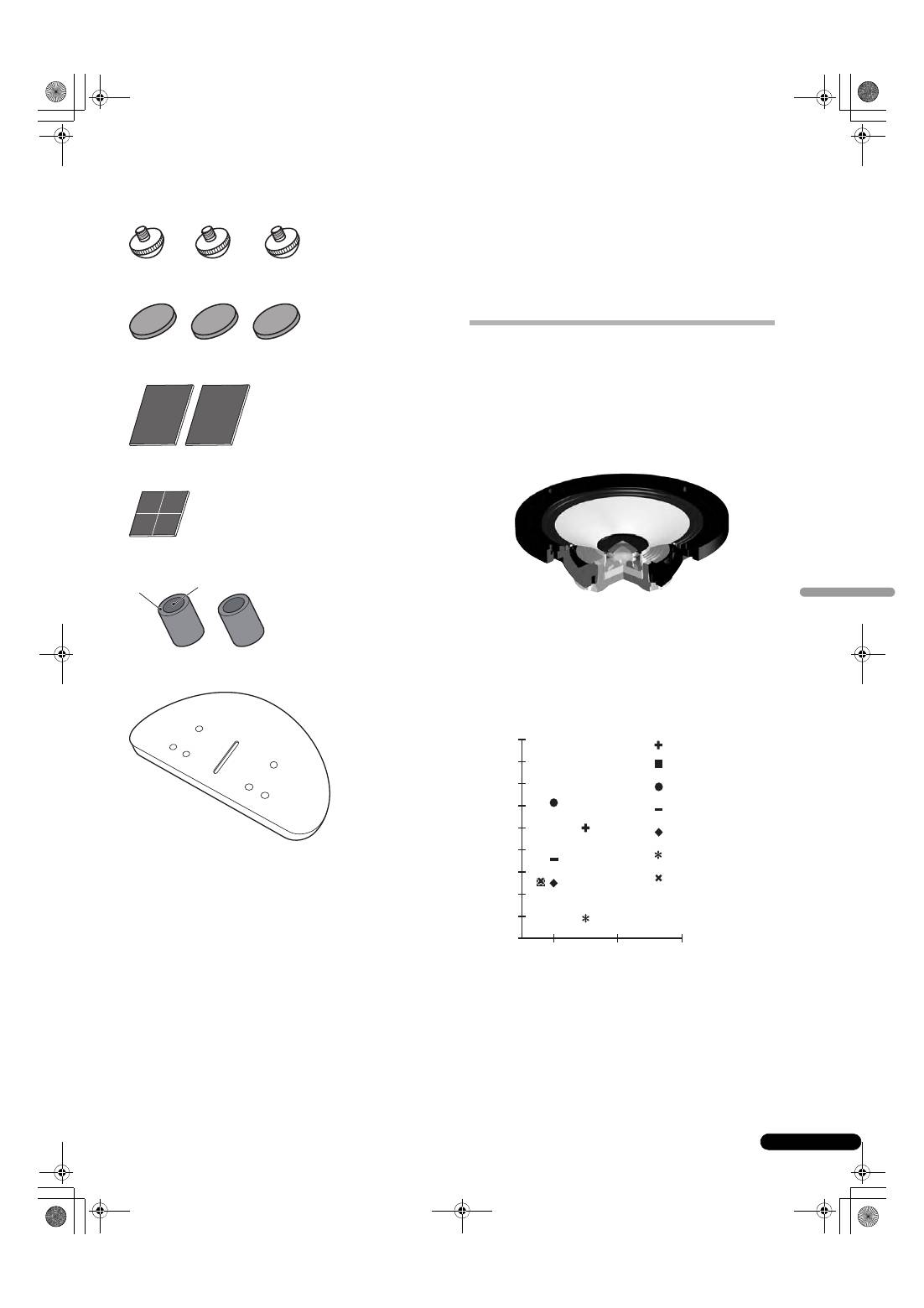

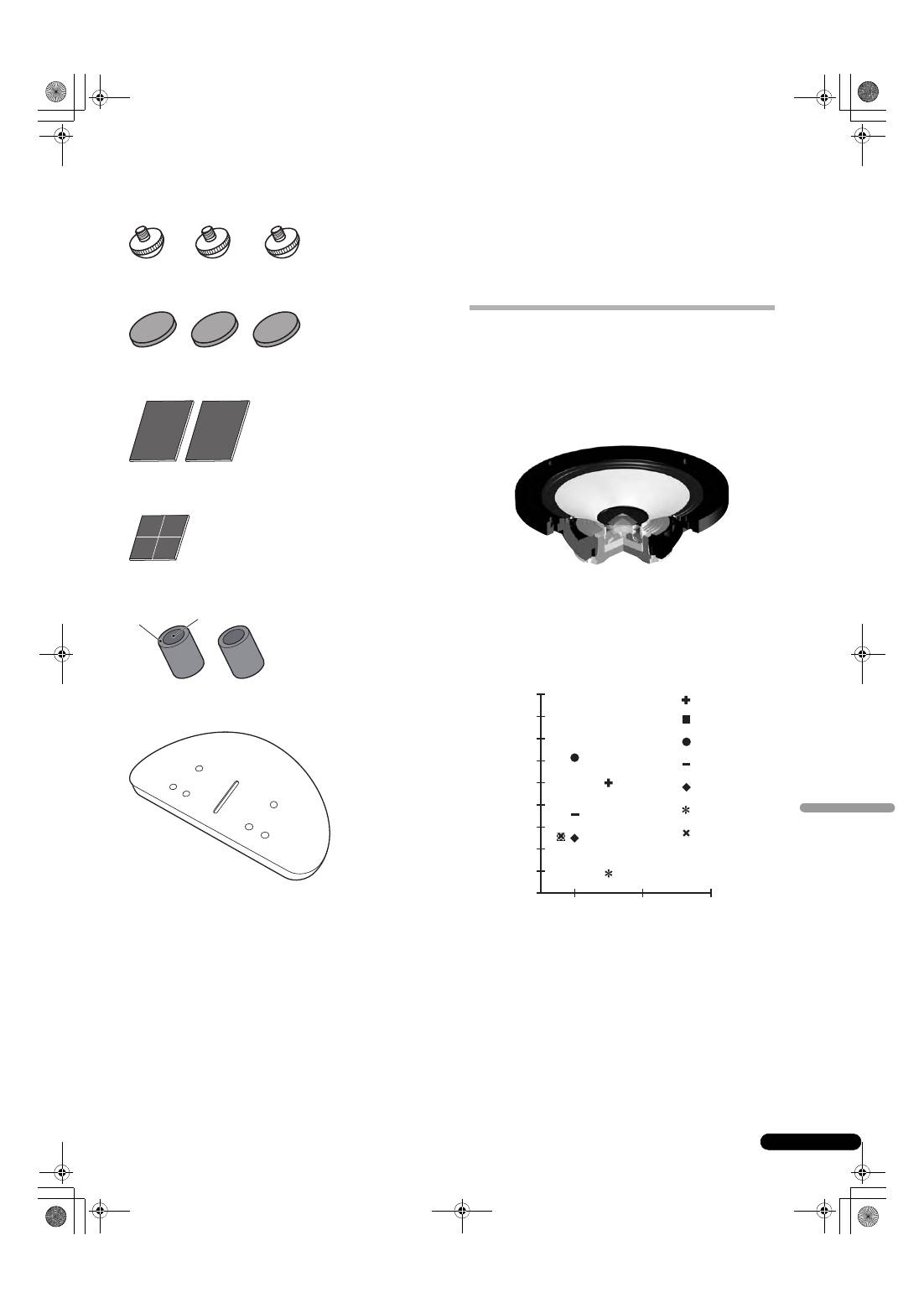

Contenu de l’emballage

Pointes de découplage x 3

Cales en liège x 3

Grands coussinets antidérapants x 2

Petits coussinets antidérapants x 4

Bouchons de mousse (A, B) x 2

Base d’enceinte x 1

Rondelles x 2

Rondelle à ressort x 1

Vis (M5 x L40) x 1

Vis (M6 x L35) x 6

Grille x 1

Mode d’emploi

A propos de la série EX

Tirant parti du riche savoir-faire technologique qui a permis

de créer la série-phare d’enceintes acoustiques TAD de

Pioneer, la série EX a été mise au point afin de proposer ce

qu’il y a de mieux dans cette catégorie de prix.

Le design et la production de la série EX résultent d’un effort

international qui a fait converger la quintessence des

technologies de Pioneer dans le domaine des haut-parleurs.

Technologies à l’appui du S-8EX

CST

L’excitateur électrostatique au cœur du système est le

Transducteur de Source Cohérent (CST) qui repose sur les

technologies utilisées dans la série TAD. Le diaphragme du

tweeter est installé de façon concentrique au sommet du cône du

médium et il fournit une source ponctuelle de sons, allant de

400 Hz à 100 kHz. Le transducteur CST procure un équilibre

spectral parfait entre les sons directs et réfléchis qui parviennent

aux oreilles de l’auditeur. Il fournit ainsi un son plus homogène

dans toute la salle d’écoute et améliore l’image sonore.

Diaphragme en graphite céramique

Le tweeter du CST est muni d’un diaphragme en graphite

céramique qui procure des caractéristiques idéales de rigidité et

d’amortissement. Elles atteignent un niveau pratiquement

inégalable par les autres matériaux actuellement disponibles pour

les enceintes acoustiques haut de gamme. La légèreté et la

résistance exceptionnelles du graphite céramique s’associent

pour créer des haut-parleurs dont la résonance de diaphragme

peut être poussée bien au-delà de leur plage audible.

Graphite céramique

Aluminium

Beryllium

Alliage de boron

Carbone céramique

Papier

Titane

18 000

Vélocité (m/s)

Pertes internes

16 000

14 000

12 000

10 000

8 000

6 000

4 000

2 000

0,005

0,015

0,025

S-8EX_FR.book 3 ページ２００８年７月１６日　水曜日　午後２時２１分

Diaphragme en alliage de magnésium

Le haut-parleur médium du CST présente un diaphragme en

alliage de magnésium dont la légèreté et la forte perte interne

assurent une excellente transition et une coloration minimale des

sons de la plage moyenne.

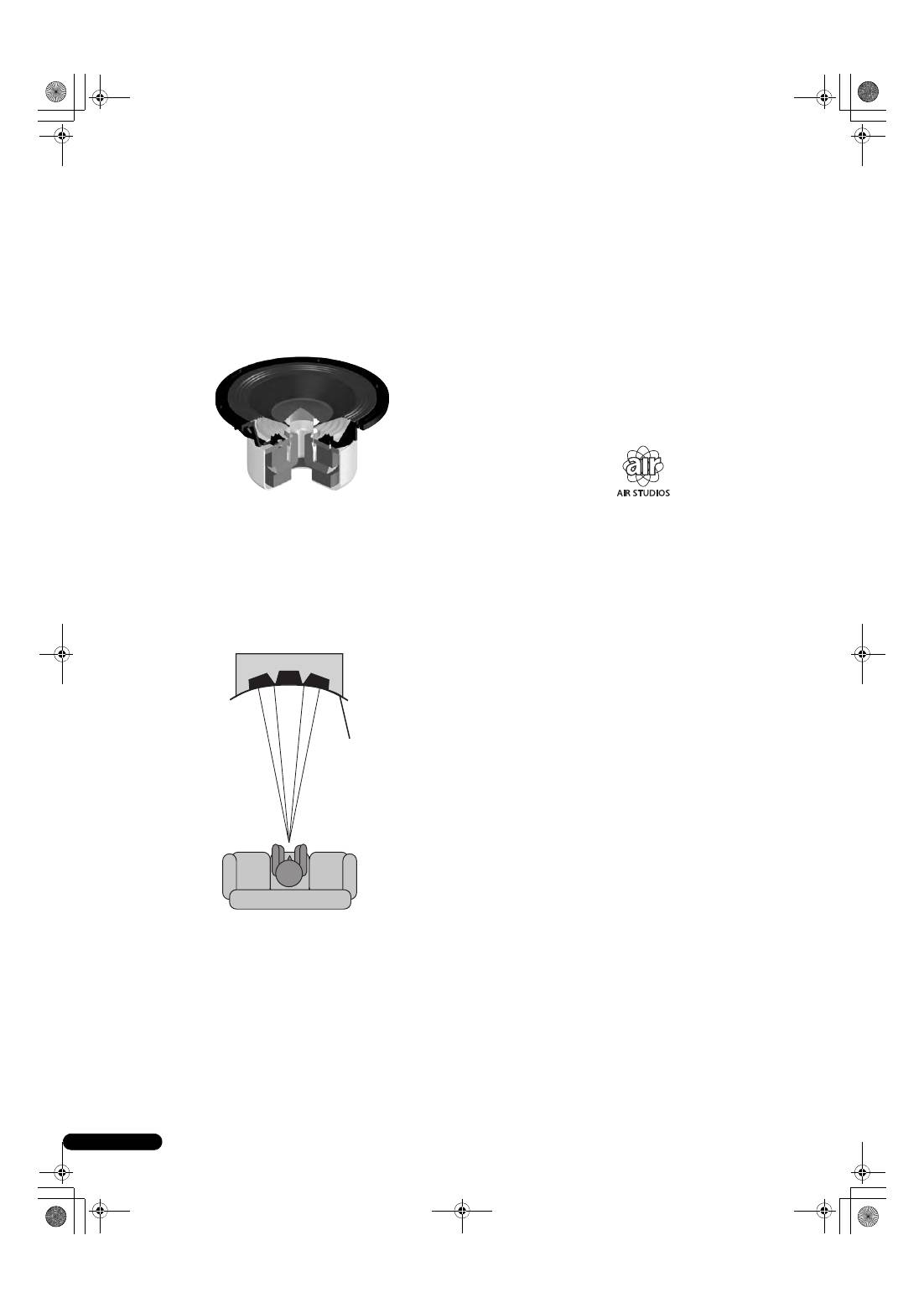

Haut-parleurs de graves

Le haut-parleur de graves illustré ci-dessous sert de base à

l’enceinte acoustique S-8EX. La rigidité de sa membrane provient

du matériau composite en aramide/carbone, créé lors de la mise

au point du S-1EX et utilisé dans son diaphragme. La technologie

des circuits magnétiques LDMC, exclusive à Pioneer, a été

intégrée afin de réduire la distorsion et de préserver la linéarité à

tous les niveaux de sortie, des faibles aux puissants.

Construction du boîtier des graves

La forme unique du S-8EX a une fonction bien précise. Afin de

synchroniser les temps d’arrivée des sons provenant du CST et

des deux haut-parleurs de graves, chacun d’eux est installé sur un

baffle qui contribue à créer une courbe très délicate, appelée la

“courbe de précision” (cf. L’illustration ci-dessous). Réalisé en

MDF (Medium Density Fiberboard) d’une épaisseur allant jusqu’à

65 mm, ce baffle est par ailleurs suffisamment rigide pour

contenir la force des hautparleurs. De plus, le port des graves est

découpé dans un bloc extrêmement épais de MDF, ce qui réduit

les bruits de vent et fournit des graves profondes et claires.

Circuits séparateurs de fréquences

Les circuits séparateurs de fréquences n’utilisent que des

composants hors pair. Disposés sur le parcours des signaux, des

bobines à air, des résistances non inductives et des

condensateurs à film ont été choisis et optimisés avec soin de

sorte que le CST puisse procurer la plus grande transparence

possible aux signaux. Les haut-parleurs de graves font appel à des

inducteurs à noyau en plaque d’acier au silicium pour minimiser

la distorsion et les pertes pendant le transfert d’énergie. Tous les

composants sont reliés directement à leurs matériaux de câblage

respectifs et non pas à une carte de circuit imprimé, ce qui

autorise des pertes minimales et des performances maximales.

Collaboration avec Air Studios

Depuis leur fondation à Londres par George Martin en 1969, les Air

Studios d’Angleterre se sont acquis le respect sans aucun

équivoque d’une foule d’artistes qui les considèrent comme les

meilleurs studios d’enregistrement au monde. Le label “Air

Studios” décerné aux S-8EX prouve que ces enceintes

acoustiques sont capables de restituer la haute qualité sonore,

exigée par les ingénieurs du son les plus réputés du monde.

Coube de

écision

S-8EX_FR.book 4 ページ２００８年７月１６日　水曜日　午後２時２１分

Français

Installation et placement

Méthode d’installation

Sélectionnez un mode d’installation en tenant compte de ce qui

suit.

Pour une installation directement sur le plancher

Utilisez les pointes de découplage fournie pour installer

directement l’enceinte sur un plancher.

Installation

Insérez les pointes dans le filetage des trois

encastrements métalliques filetés (M6), prévus sur le fond de

l’enceinte, et vissez les pointes à fond.

Fixez les cales de liège aux positions ou les pointes de

découplage feront contact lorsque l’enceinte sera posée à

plat.

Placez l’enceinte sur le dessus des coussinets de liège.

• Comme l’appareil pèse environ 28 kg, il est dangereux

d’essayer d’ajuster l’écrou de la pointe de découplage en

inclinant l’enceinte. Posez l’appareil sur une surface douce,

telle qu’une couverture, de sorte qu’elle n’abîme pas le

plancher et procédez à deux personnes au moins pour

effectuer l’installation.

Utilisation de la base d’enceinte fournie

A l’emploi du socle d’enceinte fourni, il n’est pas nécessaire

d’utiliser les pointes de découplage fournies.

Installation

Fixez les (petits) coussinets antidérapants fournis aux

quatre endroits sur le fond de la base.

Fixez les (grands) coussinets antidérapants fournis aux

deux endroits sur le dessus du socle d’enceinte.

Placez l’enceinte sur le dessus de la base.

L’emploi de la base d’enceinte fournie autorise un ajustement

précis de l’angle de l’enceinte.

• A l’emploi du socle d’enceinte fourni, n’immobilisez pas

l’enceinte avec les vis. L’enceinte pourrait tomber et causer

des blessures.

Si vous n’utilisez pas les cales de liège à l’installation

des enceintes, les pointes de découplage risquent

d’endommager le plancher. Si vous prévoyez

d’employer les pointes de découplage, nous

conseillons vivement d’utiliser leurs coussinets de

liège.

Fond d’enceinte

Pointe de

découplage

Petits coussinets antidé

ants

ands coussinets antidé

ants

Base

d’enceinte

S-8EX_FR.book 5 ページ２００８年７月１６日　水曜日　午後２時２１分

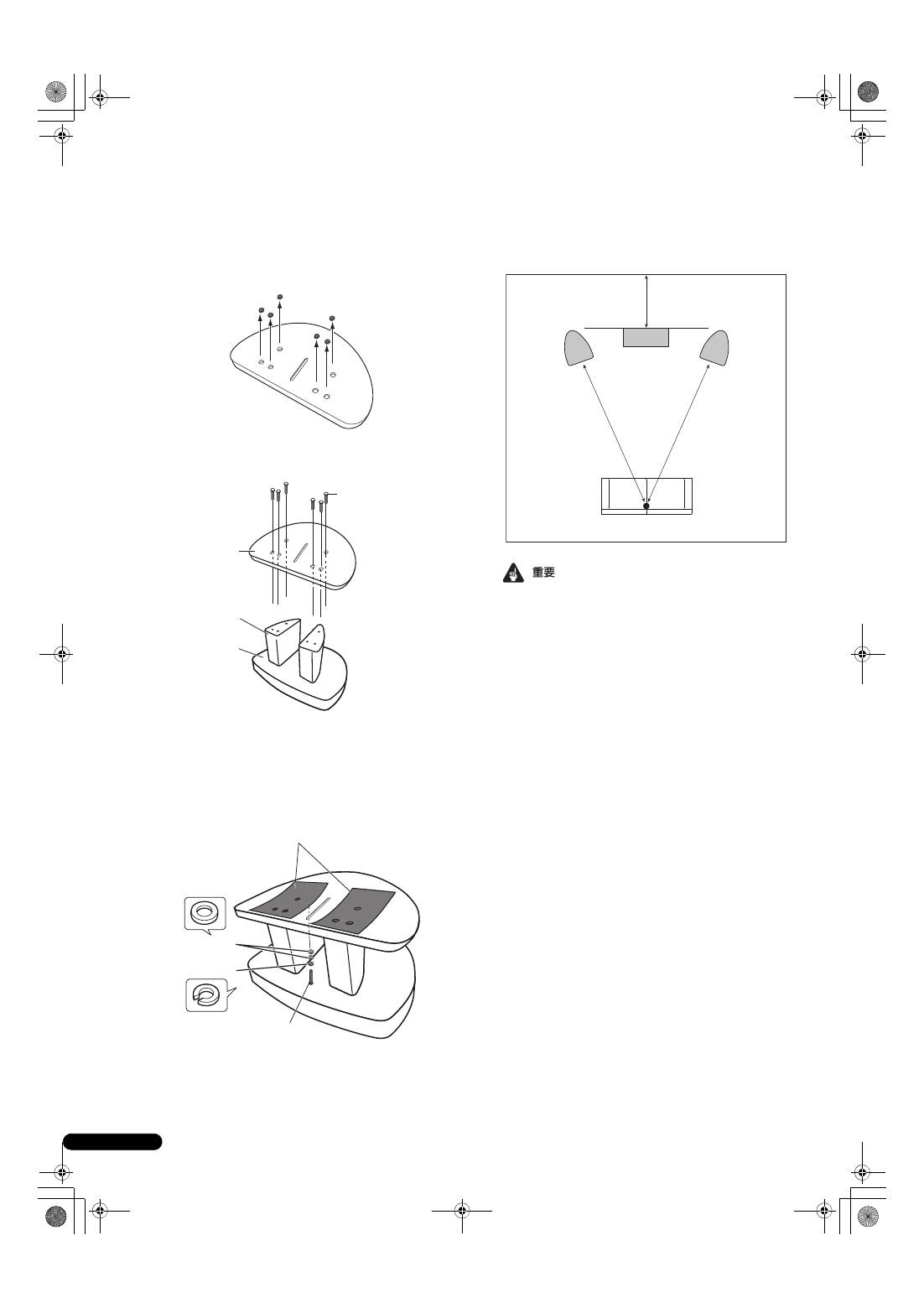

Utilisation du Socle d’enceinte Pioneer CP-7EX

Pour utiliser le socle CP-7EX, la base d’enceinte fournie doit être

fixée sur les tiges du socle CP-7EX. Assemblez le socle comme

illustré ci-dessous.

Installation

Enlevez le matériau d’emballage hors des trous de vis à

tête fraisée, prévus sur la base de l’enceinte.

Fixez la base d’enceinte sur les tiges du socle CP-7EX.

Utilisez uniquement les vis fournies (M6 x L35).

Fixez les (grands) coussinets antidérapants.

Au moyen des vis fournies (M5 x L40), de la rondelle à

ressort et de la rondelle, fixez l’enceinte sur le socle.

Pour éviter une chute de l’enceinte, utilisez uniquement les vis

fournies lorsque vous fixez l’enceinte sur son socle. Pour des

détails, consultez les instructions fournies avec le socle

d’enceinte CP-7EX.

Choix d’un emplacement pour les enceintes

acoustiques

L’emplacement des enceintes dans votre salle d’écoute aura une

grande répercussion sur les qualités d’ensemble de la S-8EX en

terme de performances des graves, d’image sonore et de

précision tonale. Tous les locaux sont différents et cette section ne

peut donc prétendre qu’à servir de guide. C’est en procédant à

diverses expérimentations que vous obtiendrez les meilleurs

résultats.

Utilisez le graphique suivant comme guide pour déterminer

l’emplacement idéal des enceintes.

• N’installez pas les enceintes en plein soleil et évitez de les

placer près d’appareils de chauffage ou de climatiseurs, car

ceci pourrait gondoler et décolorer le coffret des enceintes et

endommager leurs haut-parleurs.

• Pioneer n’assume aucune responsabilité en cas de dégâts

causés par un assemblage et un montage inadéquats, un

renforcement insuffisant, une erreur d’utilisation, des

catastrophes naturelles, etc.

Vis (M6 x L35)

Base

d’enceinte

Montants de socle

Base de socle

CP-7EX

Vis (M5 x L40)

ands coussinets antidé

ants

Rondelles

Rondelle à

esso

30 cm à 60 cm

Enceinte

avant

Enceinte

avant

Enceinte centrale

Position d’écoute

S-8EX_FR.book 6 ページ２００８年７月１６日　水曜日　午後２時２１分

Français

Connexions

Branchement à un amplificateur

Les câbles d’enceintes, nécessaires pour le branchement à un

ampli, ne sont pas fournis avec cette enceinte acoustique. Tenez

compte des facteurs suivants lorsque vous choisissez les câbles

d’enceinte, de manière à obtenir des performances idéales de vos

enceintes acoustiques :

• Si possible, utilisez des câbles d’enceinte de gros calibre et

d’une longueur minimale.

• Les câbles ont chacun des caractéristiques différentes. Tenez

compte de ce point lorsque vous les choisissez.

• Sélectionnez des câbles dont la résistance est la moindre

possible et veillez à ce que les connexions des câbles soient

solides sur les enceintes et sur l’amplificateur.

Câblage

Mettez l’amplificateur hors tension.

Branchez les câbles d’enceinte sur les bornes d’entrée

(inférieures) à l’arrière de l’enceinte. En ce qui concerne les

polarités des bornes, la rouge est positive (+) et la noire est

négative (–).

Raccordez l’autre bout des câbles sur les bornes de sortie

d’enceinte de l’amplificateur (pour plus d’informations,

consultez le mode d’emploi de votre amplificateur).

• Saisissez le bouton-capuchon sur les bornes d’entrée

inférieure et tournez-le vers la gauche (sens antihoraire),

insérez les fils du câble d’enceinte dans l’orifice du montant

de borne, puis tournez le bouton pour immobiliser les fiches

coupe-circuit et les fils.

• Vous pouvez également utiliser une fiche banane pour cette

connexion. Dans ce cas, vous devrez d’abord déposer le

capuchon présent sur le bouton de la borne d’entrée.

• Après avoir branché les câbles sur les bornes, tirez

légèrement sur ceux-ci pour vous assurer que leur extrémité

est parfaitement immobilisée sur les bornes. De mauvaises

connexions sont la source de parasites, voire d’interruption

des sons.

• Si les fils des câbles ressortent des bornes et s’ils entrent en

contact mutuellement, l’amplificateur subira une charge

additionnelle, ce qui peut l’obliger à s’arrêter, voire

l’endommager.

ATTENTION

Les bornes des haut-parleurs sont sous une

tension

ACTIVE DANGEREUSE

. Pour éviter tout risque de

décharge électrique lors du branchement et du

débranchement des câbles de haut-parleur, débranchez

le cordon d’alimentation avant de toucher des parties

non isolées.

D3-4-2-2-3_A_Fr

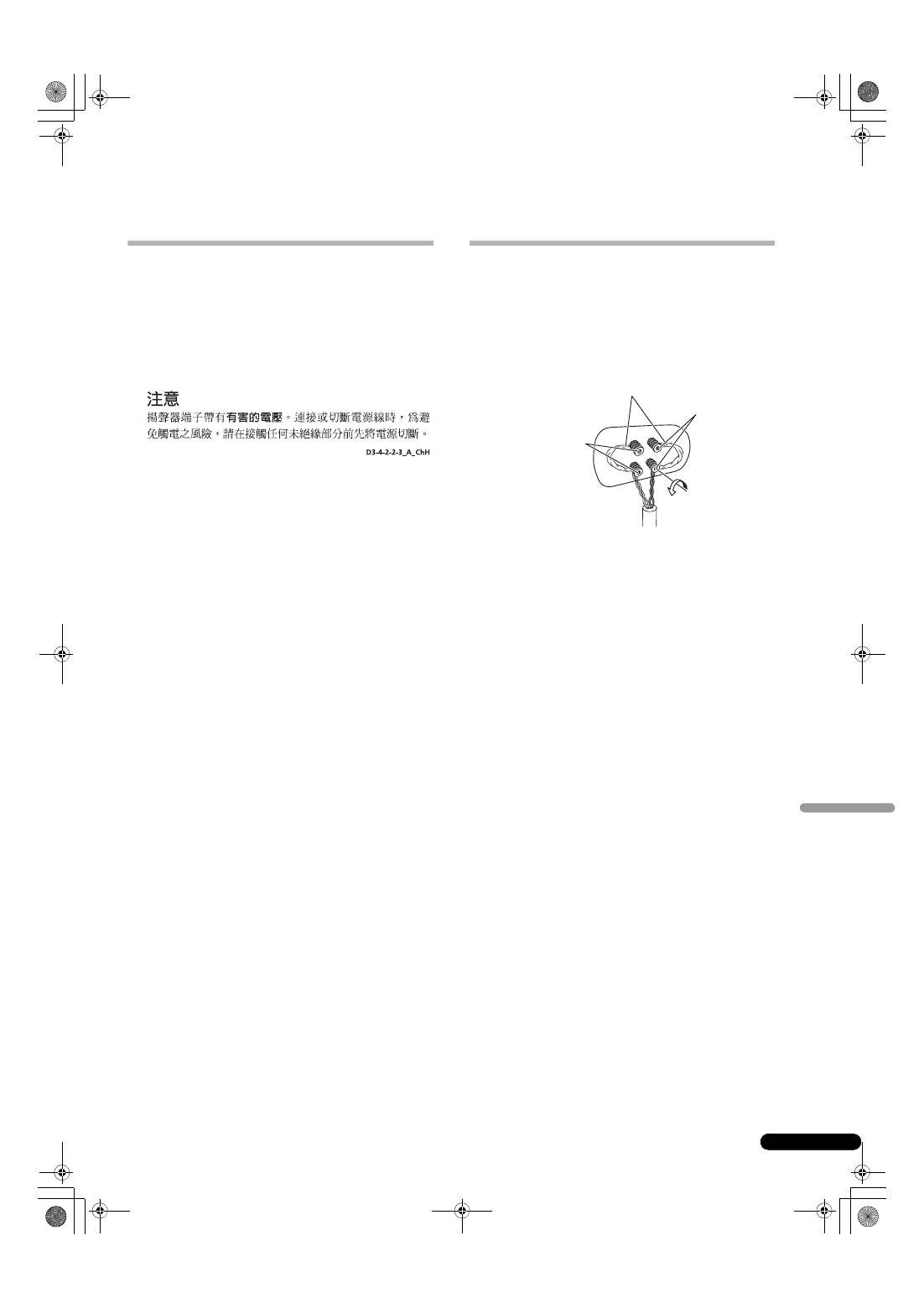

Connexion de fiche coupe-circuit

Borne rouge (+)

Borne noire

(–)

S-8EX_FR.book 7 ページ２００８年７月１６日　水曜日　午後２時２１分

Mono-câblage

Pour les connexions en mono-câblage, raccordez les sections

médium-hautes et basses fréquences du circuit séparateur de

fréquences au moyen d’une fiche coupe-circuit, fournie avec cet

appareil, puis raccordez le câble (+) de votre amplificateur à la

borne de connexion rouge et le câble (–) de votre amplificateur sur

la borne de connexion noire, comme illustré ci-après.

Bi-câblage

Lors d’une connexion en bi-câblage, vous branchez

indépendamment les enceintes, provenant de l’amplificateur, sur

leurs fiches haute fréquence et basse fréquence respectives. Le

CST et les haut-parleurs de graves sont ainsi indépendamment

raccordés directement sur l’amplificateur, ce qui vous laisse

l’occasion d’optimiser le type de câble pour chacun des haut-

parleurs. Raccordez un jeu de fils sur le jeu inférieur de bornes de

connexion (réseau spécifique des haut-parleurs de graves).

Raccordez ensuite le second jeu de câbles sur les bornes de

connexion supérieur (réseau spécifique CST). Ensuite, raccordez

les deux jeux de câbles sur les bornes adéquates de votre

amplificateur. Prenez bien soin de raccorder les deux câbles (+)

sur les bornes (+) de l’amplificateur et les deux câbles (–) sur les

bornes (–) de l’amplificateur, comme illustré ci-dessous.

SPEAKERS OUTPUT

Connexion

de fiche

coupe-circuit

Enceinte (arrière) : Panneau d’entrée

Amplificateur

(arrière)

(Seule une voie est indiquée)

Enceinte

SPEAKERS OUTPUT

Enceinte (arrière) : Panneau d’entrée

Amplificateur

(arrière)

(Seule une voie est indiquée)

Enceinte

S-8EX_FR.book 8 ページ２００８年７月１６日　水曜日　午後２時２１分

Français

Câblage pour bi-amplification

La bi-amplification fournit d’excellentes performances en faisant appel à des amplificateurs distincts pour les sections de fréquences basses

et médium-hautes.

Deux configurations, habituellement appelées bi-amplification horizontale et verticale, sont possibles.

Déposez les fiches coupe-circuit avant de raccorder les câbles d’enceintes pour connexions à bi-amplification;

faute de quoi vous risqueriez d’endommager vos amplificateurs.

Bi-amplification verticale

Dans cette configuration, des amplificateurs stéréo identiques

sont utilisés pour chaque enceinte. Un canal de chaque

amplificateur entraîne la section basses fréquences et l’autre

canal entraîne la section hautes fréquences, comme illustré ci-

dessous.

Raccordez un jeu de câbles et le canal d’amplificateur sur le jeu

inférieur des bornes de connexion (réseau spécifique des haut-

parleurs de graves).

Raccordez ensuite le second jeu de câbles et l’autre canal

d’amplificateur sur le jeu supérieur de bornes de connexion

(réseau spécifique CST).

Prenez bien soin de raccorder les deux câbles (+) sur les bornes

(+) de l’amplificateur et les deux câbles (–) sur les bornes (–) de

l’amplificateur.

Bi-amplification horizontale

Dans cette configuration, vous pouvez utiliser des amplificateurs

différents pour entraîner les sections de fréquences basses et

médium-hautes de vos enceintes (p. ex. des amplis à tube pour les

hautes fréquences et des amplis à semi-conducteurs pour les

basses fréquences). Chaque canal d’un ampli entraîne alors la

section basses fréquences de chaque enceinte et chaque canal

de l’autre ampli entraîne la section médium-hautes fréquences,

comme illustré ci-dessous.

Cette méthode suppose que les deux amplificateurs aient le

même gain; faute de quoi, un déséquilibre sera perçu dans la

restitution des fréquences basses et médium-hautes, provenant

de vos enceintes. En cas de doute, veuillez consulter votre

concessionnaire.

Attention

Enceinte

SPEAKERS OUTPUT

INPUT

OUTPUT

INPUT

Ch.1

Ch.2

OUTPUT

Enceinte (arrière) :

Panneau d’entrée

(Seule une voie est indiquée)

Ampli de

puissance

(arrière)

(Adaptateur en

Y disponible

dans le commerce)

Pré-ampli (arrière)

SPEAKERS OUTPUT

INPUT

SPEAKERS OUTPUT

INPUT

OUTPUT

Ampli de puissance

(arrière)

(Basses fréquences)

Ampli de puissance

(arrière)

(Hautes fréquences)

(Seule une voie est indiquée)

(Adaptateur en Y disponible

dans le commerce)

Enceinte (arrière) :

Panneau d’entrée

Enceinte

Pré-ampli (arrière)

S-8EX_FR.book 9 ページ２００８年７月１６日　水曜日　午後２時２１分

Autres informations

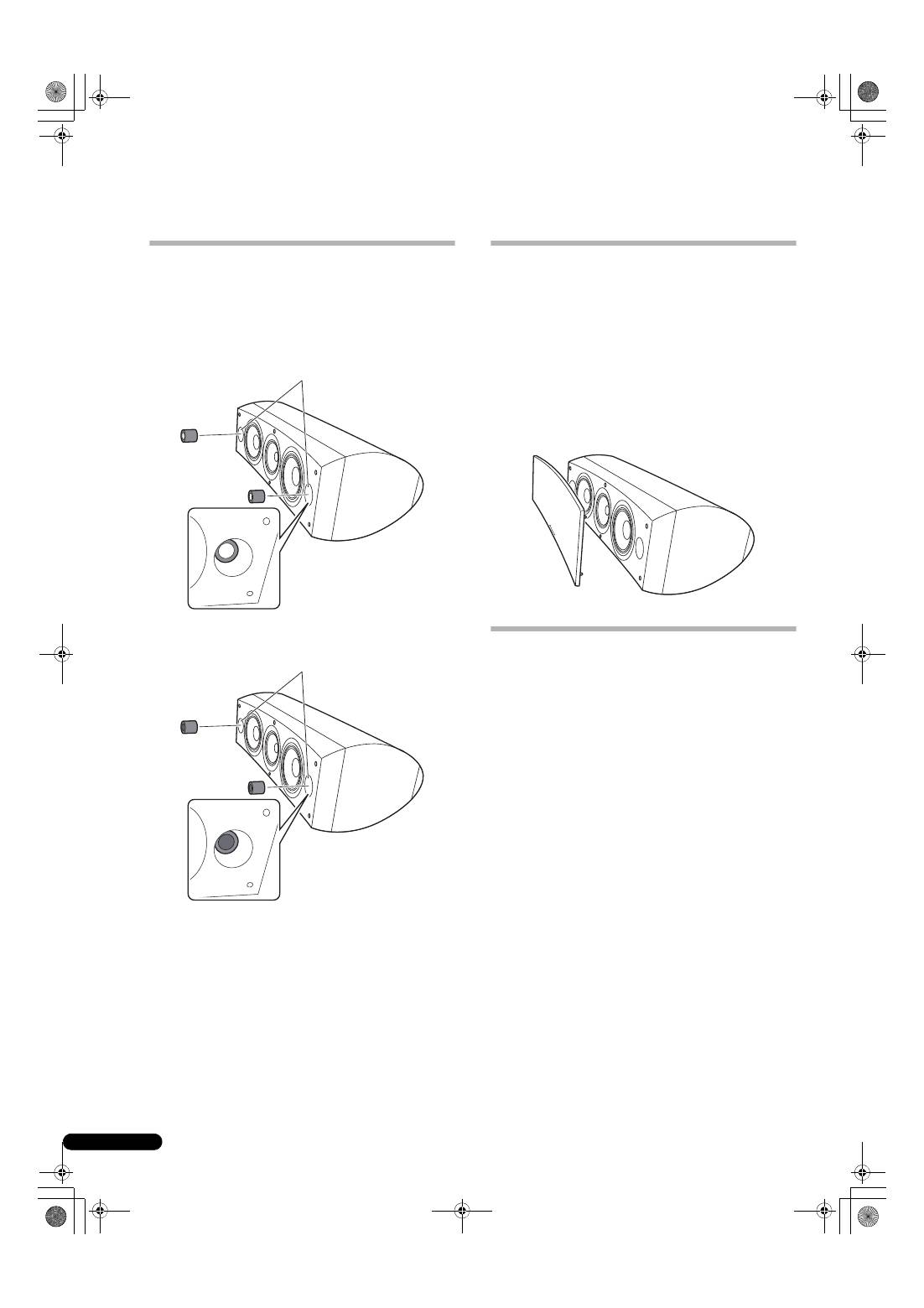

Utilisation des bouchons de mousse

Cet appareil est fourni avec des bouchons de mousse, utiles pour

ajuster le volume des graves. Placez les bouchons de mousse

délicatement dans les ports de bass reflex de part et d’autre de

l’enceinte. Insérez le bouchon de mousse A seul ou les deux

bouchons A et B pour obtenir le son souhaité.

Utilisation des bouchons de mousse A seulement

Utilisation des bouchons de mousse A et B

Fixation et dépose du couvercle de

grille

Cette enceinte est fournie avec un couvercle de grille qui peut être

fixé et déposé en procédant comme suit :

Pour fixer le couvercle de grille, faites correspondre les

orifices prévus sur l’enceinte avec les saillies sur la grille et

poussez fermement.

Pour retirer le couvercle de grille, saisissez des deux

mains ses bords supérieur et inférieur sur le côté gauche et

tirez doucement vers vous de manière à écarter de l’enceinte

la partie gauche du couvercle de grille.

Déplacez ensuite les mains vers le milieu du couvercle de

grille et tirez à nouveau doucement les bords supérieur et

inférieur vers vous pour écarter la partie médiane.

En dernier lieu, saisissez les bords supérieur et inférieur

du couvercle sur le côté droit et tirez doucement vers vous

pour écarter de l’enceinte la partie restante du couvercle.

Nettoyage du coffret de l’enceinte

Normalement, il suffira de frottez le coffret de ces enceintes avec

un linge sec pour maintenir leur propreté. Au besoin, trempez un

linge dans un détergent neutre allongé de cinq à six fois son

volume d’eau et essorez bien le linge avant de l’utiliser pour frotter

le coffret. N’utilisez pas de cire ou de détergent pour mobilier.

N’employez jamais de diluant, benzine, insecticide en atomiseur

ou autre produit chimique sur les coffrets ou à proximité, car cela

endommagerait leurs surfaces.

ts de basse

éflex

ts de basse

éflex

S-8EX_FR.book 10 ページ２００８年７月１６日　水曜日　午後２時２１分

Français

Fiche technique

Coffret . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Type plancher, basse reflex

(à blindage magnétique)

Configuration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3 voies

Woofer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Cône de 16 cm x 2

Médium/Tweeter . . . . . . . . . . . . . . . . . . .Cône de 14 cm/Dome de 3 cm

Impédance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Réponse de fréquence . . . . . . . . . . . . . . . . . . . . . . . De 34 Hz à 100 kHz

Sensibilité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88,5 dB (2,83 V)

Puissance d’entrée maximum. . . . . . . . . . . . . . . . . . . . . . . . . . . . 160 W

Dimensions extérieures . . . . . 723 (L) mm x 263 (H) mm x 387 (P) mm

Poids . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28 kg

Accessoires fournis

Pointes de découplage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Cales en liège . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Grands coussinets antidérapants . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Petits coussinets antidérapants . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Bouchons de mousse (A, B) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Base d’enceinte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Rondelles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Rondelle à ressort . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Vis (M5 x L40) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Vis (M6 x L35) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Grille . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Mode d’emploi

Spécifications et design sous réserve de modifications sans

préavis en raison d’améliorations éventuelles.

Blindage magnétique

Ces enceintes acoustiques sont pourvues d’un blindage

magnétique. Cependant, selon l’endroit de leur installation, une

distorsion des couleurs peut se produire si ces enceintes sont

disposées tout près d’un téléviseur.

Dans cette éventualité, mettez le téléviseur hors tension, puis

remettez le sous tension 15 minutes à 30 minutes plus tard. Si la

difficulté subsiste, écartez les enceintes par rapport au téléviseur.

est une marque de commerce, appliquée sur un appareil

doté de la technologie “Phase Control” de Pioneer. Cette

technologie autorise une reproduction sonore de haut niveau par

chaque composant grâce à une amélioration de la

synchronisation d’ensemble des phases.

Publication de Pioneer Corporation.

Tous droits de reproduction et de traduction réservés.

Remarque

S-8EX_FR.book 11 ページ２００８年７月１６日　水曜日　午後２時２１分

Wir danken Ihnen dafür, dass Sie sich für dieses Produkt von Pioneer entschieden haben. Bitte lesen Sie diese Bedienungsanleitung vor

der Inbetriebnahme aufmerksam durch, damit Sie die optimale Leistung von diesem Produkt erzielen können.

Bitte bewahren Sie diese Anleitung anschließend für spätere Bezugnahme griffbereit auf.

Inhaltsverzeichnis

Vor der Inbetriebnahme

Mitgeliefertes Zubehör

Hinweise zur Baureihe EX

Die Technologie hinter dem Modell S-8EX

. . . . . . . . . . . . . . . . . . . . 3

CST

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Keramikgraphit-Membran

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Magnesiumlegierungs-Membran

. . . . . . . . . . . . . . . . . . . . . . . . . 4

Bass-Treiber

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Bassgehäuse-Konstruktion

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Frequenzweichen

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Zusammenarbeit mit Air Studios

. . . . . . . . . . . . . . . . . . . . . . . . . 4

Installation und Aufstellung

Installationsverfahren

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Bei Installation direkt auf dem Boden

. . . . . . . . . . . . . . . . . . . . . . 5

Verwendung der mitgelieferten Lautsprecher-Trägerplatte

. . . . . . 5

Verwendung des Pioneer Lautsprecherständers CP-7EX

. . . . . . . 6

Wahl des Aufstellungsortes

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Anschlüsse

Anschließen an einen Verstärker

. . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Anschließen der Kabel

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Einzelverdrahtungs-Anschluss

. . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Doppelverdrahtungs-Anschluss

. . . . . . . . . . . . . . . . . . . . . . . . . . 8

Zweiverstärkeranschluss

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Sonstige Informationen

Verwendung der Schaumstoffpfropfen

. . . . . . . . . . . . . . . . . . . . . 10

Verwendung von Schaumstoffpfropfen A

. . . . . . . . . . . . . . . . . . 10

Verwendung von Schaumstoffpfropfen A und B

. . . . . . . . . . . . . 10

Anbringen/Entfernen der Frontverkleidung

. . . . . . . . . . . . . . . . . . 10

Reinigen des Lautsprechergehäuses

. . . . . . . . . . . . . . . . . . . . . . 10

Technische Daten

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Vor der Inbetriebnahme

• Die Nennimpedanz dieses Lautsprechersystems beträgt 6

Schließen Sie dieses Lautsprechersystem ausschließlich an

einen Verstärker mit einer Lastimpedanz von 6

bis 16

(die Lautsprecherklemmen des Verstärkers müssen mit der

Beschriftung „6

– 16

“ gekennzeichnet sein).

Um eine Beschädigung des Lautsprechersystems durch ein

zu starkes Eingangssignal zu vermeiden, sind die folgenden

Vorsichtshinweise sorgfältig zu beachten:

• Die zulässige Belastbarkeit (Eingangspegel) dieses

Lautsprechersystems darf auf keinen Fall überschritten werden.

• Wenn ein Grafik-Equalizer verwendet wird, um den hohen

Frequenzbereich anzuheben, darf die Lautstärke am Verstärker

nicht auf einen übermäßig hohen Pegel eingestellt werden.

• Versuchen Sie auf keinen Fall, einen sehr hohen

Lautstärkepegel von einem Verstärker mit niedriger

Ausgangsleistung zu erzielen (dies führt zu einer Erhöhung

des Klirrfaktors des Verstärkers und kann eine Beschädigung

des Lautsprechers verursachen).

Vorsichtshinweise zur Aufstellung

• Bei der Aufstellung ist sorgfältig für einen festen Stand des

Lautsprechers zu sorgen; Orte, an denen der Lautsprecher bei

Auftreten eines Erdbebens oder einer anderen

Naturkatastrophe umkippen und Verletzungen verursachen

könnte, sind unbedingt zu vermeiden.

• Montieren Sie diesen Lautsprecher nicht an einer Wand oder

der Decke. Anderenfalls besteht die Gefahr, dass er

herunterfällt und Verletzungen verursacht.

• Dieser Lautsprecher darf nicht oberhalb des Kopfniveaus an

der Decke oder an einer Wand befestigt werden. Bei

unsachgemäßer Befestigung besteht die Gefahr, dass die

Frontverkleidung herunterfällt und Verletzungen oder eine

Beschädigung verursacht.

• Schalten Sie die AV-Anlage aus, und ziehen Sie alle

Netzstecker ab, bevor Sie die Anschlüsse unter Bezugnahme

auf die Bedienungsanleitungen der einzelnen Komponenten

herstellen. Achten Sie unbedingt darauf, die richtigen

Anschlusskabel zu verwenden.

Vorsichtshinweise zum Betrieb

• Stellen Sie den Lautsprecher auf einer stabilen Unterlage auf.

Anderenfalls besteht die Gefahr, dass der Lautsprecher

umkippt und Verletzungen oder eine Beschädigung

verursacht.

• Verwenden Sie den Lautsprecher auf keinen Fall zur

Wiedergabe von verzerrtem Klang über längere Zeiträume

hinweg. Anderenfalls besteht die Gefahr eines

Brandausbruchs.

• Bitte sorgen Sie dafür, dass sich Personen nicht auf den

Lautsprecher setzen oder sich darauf stellen, und dass Kinder

nicht auf dem Lautsprecher spielen.

• Stellen Sie keine großen oder schweren Gegenstände auf den

Lautsprecher.

• Bringen Sie keine magnetischen Gegenstände, z.B.

aufmagnetisierte Schraubendreher oder Eisenteile, in die

Nähe des Hochtöners oder Mitteltöners. Da diese

Lautsprecher starke Magneten enthalten, könnten derartige

Gegenstände angezogen werden und Verletzungen

verursachen oder die Lautsprechermembran beschädigen.

K058_A_Ge

Mischen Sie dieses Produkt, wenn Sie es entsorgen wollen, nicht mit gewöhnlichen Haushaltsabfällen. Es gibt ein getrenntes

Sammelsystem für gebrauchte elektronische Produkte, über das die richtige Behandlung, Rückgewinnung und Wiederverwertung

gemäß der bestehenden Gesetzgebung gewährleistet wird.

Privathaushalte in den Mitgliedsstaaten der EU, in der Schweiz und in Norwegen können ihre gebrauchten elektronischen Produkte an

vorgesehenen Sammeleinrichtungen kostenfrei zurückgeben oder aber an einen Händler zurückgeben (wenn sie ein ähnliches neues Produkt

kaufen).

Bitte wenden Sie sich in den Ländern, die oben nicht aufgeführt sind, hinsichtlich der korrekten Verfahrensweise der Entsorgung an die örtliche

Kommunalverwaltung.

Auf diese Weise stellen Sie sicher, dass das zu entsorgende Produkt der notwendigen Behandlung, Rückgewinnung und Wiederverwertung

unterzogen wird, und so mögliche negative Einflüsse auf die Umwelt und die menschliche Gesundheit vermieden werden.

S-8EX_GE.book 2 ページ２００８年７月１６日　水曜日　午後２時２２分

Deutsch

Mitgeliefertes Zubehör

Stabilisator x 3

Korkuntersetzer x 3

Großes rutschfestes Kissen x 2

Kleines rutschfestes Kissen x 4

Schaumstoffpfropfen (A, B) x 2

Lautsprecher-Trägerplatte x 1

Unterlegscheibe x 2

Federscheibe x 1

Schraube (M5 x L40) x 1

Schraube (M6 x L35) x 6

Frontverkleidung x 1

Bedienungsanleitung

Hinweise zur Baureihe EX

Die Baureihe EX zeichnet sich durch das gleiche

umfangreiche technologische Know-how aus, das hinter

Pioneers Top-End-Lautsprecherboxen, der Baureihe TAD,

steht. Sie verdankt ihre Entstehung dem Wunsch unserer

Konstrukteure, einen in dieser Preisklasse unübertroffenen

Lautsprecher zu entwickeln.

Dank den Anstrengungen eines internationalen Teams

repräsentieren Konstruktion und Fertigung der Baureihe EX eine

Spitzenleistung der Lautsprechertechnologie von Pioneer.

Die Technologie hinter dem Modell

S-8EX

CST

Das Kernstück dieses Systems bildet der Coherent Source

Transducer (CST), dem die Wandlertechnologie der Baureihe TAD

zugrunde liegt. Die Hochtönermembran ist konzentrisch

innerhalb der Spitze des Mitteltönerkonus angeordnet und liefert

einen Strahler nullter Ordnung für Schallwellen mit einer

Frequenz zwischen 400 Hz bis 100 kHz. Der CST gewährleistet

eine perfekte Spektralbalance zwischen den direkten und den

reflektierten Schallwellen, die das Ohr der Hörers erreichen, und

liefert damit eine gleichförmige Klangabstrahlung im gesamten

Hörraum sowie eine verbesserte Abbildungsleistung.

Keramikgraphit-Membran

Der Hochtöner des CST weist eine Keramikgraphit-Membran auf,

die sich durch höchste Festigkeit sowie Dämpfungseigenschaften

auszeichnet, welche praktisch von keinen anderen heutzutage bei

High-End-Lautsprechersystemen Anwendung findenden

Werkstoffen erreicht werden. Die Kombination des leichten

Gewichts und der außergewöhnlichen Steifigkeit von

Keramikgraphit ermöglichte die Entwicklung von Lautsprechern,

deren Membranresonanz bis weit über den Hörbereich hinaus

ausgedehnt werden kann.

Keramikgraphit

Aluminium

Beryllium

Borlegierung

Keramikkohlenstoff

Papier

Titan

18 000

Geschwindigkeit (m/s)

Innenverlust

16 000

14 000

12 000

10 000

8 000

6 000

4 000

2 000

0,005

0,015

0,025

S-8EX_GE.book 3 ページ２００８年７月１６日　水曜日　午後２時２２分

Magnesiumlegierungs-Membran

Der Mitteltöner des CST zeichnet sich durch eine Membran aus

einer Magnesiumlegierung aus, deren charakteristische

Leichtheit und hohe Innenverluste in einem hervorragenden

Einschwingverhalten und minimaler Verfärbung der Mitten

resultieren.

Bass-Treiber

Das nachstehend abgebildete Tiefton-Chassis bildet das

Fundament des Lautsprechersystems S-8EX. Die Stärke dieses

Treibers beruht auf dem Einsatz eines Aramid/Kohlenstoff-

Verbundwerkstoffs in seiner Membran, der ursprünglich für das

Modell S-1EX entwickelt wurde. Zusätzlich findet Pioneers

exklusive LDMC-Magnetschaltkreis-Technologie Anwendung, um

die Linearität über den Bereich von niedrigen bis hohen

Ausgangspegeln aufrecht zu erhalten und Verzerrungen auf ein

Mindestmaß zu reduzieren.

Bassgehäuse-Konstruktion

Die einzigartige Form des Modells S-8EX beruht auf einer

logischen Notwendigkeit. Damit der Zeitpunkt des Eintreffens der

vom CST und den beiden Bass-Treibern abgegebenen

Schallwellen an der Hörposition synchronisiert werden kann, ist

jeder Bass-Treiber auf einem Dämpfer montiert, der zur

Erzeugung einer äußerst delikaten, als „Präzisionskurve“

bezeichneten Kurve dient (siehe nachstehendes Diagramm).

Außerdem ist dieser Dämpfer, der aus einer bis zu 65 mm dicken

Faserplatte mittlerer Dichte (MDF) besteht, stark genug, um der

Antriebskraft der Treiber zu widerstehen. Da die

Bassreflexöffnung außerdem aus einem extrem dicken MDF-

Block geschnitten wurde, werden Windgeräusche reduziert, was

zu einer klaren Wiedergabe der tiefen Bässe führt.

Frequenzweichen

Bei den Frequenzweichen finden ausschließlich hochwertigste

Bauteile Anwendung. Alle im Signalweg vorhandenen Luftspulen,

induktionsfreien Widerstände und Folienkondensatoren wurden

sorgfältig ausgewählt und für den CST-Treiber optimiert, um das

Signal so transparent wie möglich zu machen. Bei den Bass-

Treibern werden Siliziumstahlplattenkern-Induktoren eingesetzt,

die Verzerrungen und Verluste bei der Energieübertragung auf ein

Mindestmaß reduzieren. Anstatt eine Platine zu verwenden, sind

alle Bauteile direkt mit den entsprechenden

Verdrahtungsmaterialien verbunden, was minimale Verluste und

höchste Leistung gewährleistet.

Zusammenarbeit mit Air Studios

Seit seiner Gründung durch George Martin im Jahre 1969 hat sich

Londons Air Studios die uneingeschränkte Hochachtung

zahlloser Musiker erworben, die es als das führende Tonstudio der

Welt zu schätzen gelernt haben. Das Gütesiegel, das dem Modell

S-8EX von Air Studios verliehen wurde, bürgt dafür, dass dieser

Lautsprecher zur Erzeugung des hochwertigen Klanges im

Stande ist, den Spitzenprofis bei der Sound-Kreation verlangen.

äzisionsku

S-8EX_GE.book 4 ページ２００８年７月１６日　水曜日　午後２時２２分

Deutsch

Installation und Aufstellung

Installationsverfahren

Wählen Sie eine der nachstehend beschriebenen

Installationsmethoden.

Bei Installation direkt auf dem Boden

Verwenden Sie die mitgelieferten Stabilisatoren, wenn der

Lautsprecher direkt auf dem Fußboden aufgestellt werden soll.

Montage

Drehen Sie die Stabilisatoren in die drei mit einem

Gewinde versehenen Metalleinsätze (M6) in der Bodenplatte

des Lautsprechers ein, und ziehen Sie sie fest an.

Platzieren Sie die Korkuntersetzer an den Positionen, an

denen sich die Spitzen der Stabilisatoren befinden werden,

wenn der Lautsprecher aufgestellt wird.

Stellen Sie den Lautsprecher auf die Korkuntersetzer.

• Da dieser Lautsprecher ein Gewicht von 28 kg besitzt, ist es

äußerst gefährlich, die Mutter des Stabilisators zu justieren,

während der Lautsprecher in einer geneigten Stellung

gehalten wird. Bitte legen Sie den Lautsprecher zum Anziehen

der Mutter unbedingt auf eine weiche Unterlage (z.B. eine auf

dem Boden ausgebreitete Decke), damit der Fußboden nicht

zerkratzt wird, und führen Sie die Installation mit mindestens

zwei Personen aus.

Verwendung der mitgelieferten Lautsprecher-

Trägerplatte

Bei Verwendung der mitgelieferten Lautsprecher-Trägerplatte

brauchen die mitgelieferten Stabilisatoren nicht verwendet zu

werden.

Montage

Befestigen Sie die mitgelieferten rutschfesten Kissen

(klein) an den vier in der nachstehenden Abbildung

gezeigten Stellen an der Unterseite der Trägerplatte.

Befestigen Sie die mitgelieferten rutschfesten Kissen

(groß) an den zwei in der nachstehenden Abbildung

gezeigten Stellen an der Oberseite der Lautsprecher-

Trägerplatte.

Stellen Sie den Lautsprecher auf die Trägerplatte.

Die mitgelieferte Trägerplatte gestattet eine Feinjustierung

des Winkels des Lautsprechers.

• Bei Verwendung der mitgelieferten Lautsprecher-Trägerplatte

darf der Lautsprecher nicht mit Schrauben befestigt werden.

Anderenfalls besteht die Gefahr, dass der Lautsprecher

herunterfällt und Verletzungen verursacht.

Wenn die Korkuntersetzer nicht verwendet werden,

können die Spitzen der Stabilisatoren den Fußboden

bzw. die Unterlage am Aufstellungsort des

Lautsprechers zerkratzen. Der Gebrauch der

Korkuntersetzer in Verbindung mit den Stabilisatoren

wird daher empfohlen.

Lautsprecher-

Bodenplatte

Stabilisator

Kleines

utschfestes Kissen

oßes

utschfestes Kissen

Lauts

eche

äge

latte

S-8EX_GE.book 5 ページ２００８年７月１６日　水曜日　午後２時２２分

Verwendung des Pioneer Lautsprecherständers

CP-7EX

Bei Verwendung des Ständers CP-7EX muss die mitgelieferte

Lautsprecher-Trägerplatte an den Pfeilern des Ständers CP-7EX

befestigt werden. Bauen Sie den Ständer wie nachstehend gezeigt

zusammen.

Montage

Entfernen Sie die Transportschutzstücke aus den

Senkschraubenlöchern in der Lautsprecher-Trägerplatte.

Befestigen Sie die Lautsprecher-Trägerplatte an den

Pfeilern des Ständers CP-7EX.

Verwenden Sie ausschließlich die mitgelieferten Schrauben

(M6 x L35).

Befestigen Sie die rutschfesten Kissen (groß).

Befestigen Sie den Lautsprecher mit der mitgelieferten

Schraube (M5 x L40), der Federscheibe und den

Unterlegscheiben am Ständer.

Verwenden Sie ausschließlich die mitgelieferten Schrauben

zur Befestigung des Lautsprechersystems am

Lautsprecherständer, um ein Herunterfallen des

Lautsprechers zu verhindern. Weitere Einzelheiten zur

Montage finden Sie in der Montageanleitung des

Lautsprecherständers CP-7EX.

Wahl des Aufstellungsortes

Die Art der Platzierung im Hörraum übt einen großen Einfluss auf

die Gesamtleistung des Lautsprechersystems S-8EX hinsichtlich

Basswiedergabe, klanglicher Genauigkeit und Abbildungstreue

aus. Da jeder Raum andere akustische Eigenschaften besitzt, sind

die Angaben in diesem Abschnitt lediglich als Anhaltspunkte zu

betrachten. Die für den jeweiligen Hörraum optimalen Ergebnisse

lassen sich nur durch ein Experimentieren mit verschiedenen

Anordnungen der Lautsprecher erhalten.

Bitte orientieren Sie sich bei der Bestimmung der optimalen

Platzierung der Lautsprecher am nachstehenden Schema.

• Stellen Sie den Lautsprecher weder an einem Ort, an dem er

direkter Sonneneinstrahlung ausgesetzt ist, noch in der Nähe

von Heizkörpern oder einer Klimaanlage auf. Anderenfalls

besteht die Gefahr, dass sich das Lautsprechergehäuse

verzieht oder verfärbt und der Lautsprecher beschädigt wird.

• Pioneer lehnt jegliche Haftung für Schäden ab, die durch

Fehler bei Zusammenbau oder Aufstellung, eine

unzureichende Verstärkung, zweckentfremdeten Gebrauch

oder höhere Gewalt entstehen.

Sch

auben (M6 x L35)

Lauts

eche

äge

latte

Stände

feile

Stände

-Boden

latte

CP-7EX

Sch

aube (M5 x L40)

oße

utschfeste Kissen

Unte

legscheibe

Fede

scheibe

30 cm bis 60 cm

Frontlautsprecher

Mittellautsprecher

Frontlautsprecher

Hörposition

S-8EX_GE.book 6 ページ２００８年７月１６日　水曜日　午後２時２２分

Deutsch

Anschlüsse

Anschließen an einen Verstärker

Lautsprecherkabel für den Anschluss an einen Verstärker

gehören nicht zum Lieferumfang dieses Lautsprechers. Bitte

beachten Sie die folgenden Hinweise bei der Auswahl des

Lautsprecherkabels, damit Sie die optimale Leistung von Ihrem

Lautsprechersystem erhalten:

• Verwenden Sie ein möglichst dickes Lautsprecherkabel der

minimal erforderlichen Länge.

• Kabel besitzen unterschiedliche Eigenschaften. Verwenden

Sie daher stets zwei Kabel des gleichen Typs zum Herstellen

eines Anschlusses.

• Wählen Sie Kabel mit einem möglichst geringen Widerstand

aus, und vergewissern Sie sich nach dem Herstellen der

Anschlüsse, dass die Kabel sicher an den Eingangsklemmen

des Lautsprechers und an den Lautsprecherklemmen des

Verstärkers befestigt sind.

Anschließen der Kabel

Schalten Sie den Verstärker aus.

Schließen Sie die Lautsprecherkabel an die (unteren)

Eingangsklemmen an der Rückwand jedes Lautsprechers an.

Die roten Klemmen sind positiv (+), die schwarzen Klemmen

negativ (–) gepolt.

Schließen Sie das andere Ende jedes Lautsprecherkabels

an die Lautsprecherausgangsklemmen des Verstärkers an

(Einzelheiten hierzu finden Sie in der Bedienungsanleitung

Ihres Verstärkers).

• Drehen Sie die Kappenknöpfe der unteren Eingangsklemmen

nach links (im Gegenuhrzeigersinn), führen Sie die blanken

Drähte jedes Lautsprecherkabels in die Löcher in den

Polbolzen ein, und ziehen Sie die Knöpfe dann wieder an, um

sowohl die Kurzschlussbrücken als auch die Drähte in den

Klemmen zu sichern.

• Bananenstecker können ebenfalls für den Anschluss an den

Lautsprecherklemmen verwendet werden. In einem solchen

Fall müssen die Kappenknöpfe vorher von den Polbolzen

entfernt werden.

• Ziehen Sie nach dem Herstellen der Anschlüsse sacht an

jedem Lautsprecherkabel, um sicherzustellen, dass die

Drähte fest in den Klemmen sitzen. Lose Anschlüsse können

Rauschen und Tonaussetzer verursachen.

• Falls die blanken Leiter von zwei Lautsprecherkabeln so weit

aus den Klemmen hervorstehen, dass sie sich gegenseitig

berühren, kann dies eine Überlastung des Verstärkers

verursachen. In einem solchen Fall stellt der Verstärker

möglicherweise den Betrieb ein, und es kann sogar zu einer

Beschädigung des Verstärkers kommen.

ACHTUNG

An den Lautsprecherklemmen dieses Gerätes liegt eine

potentiell

GEFÄHRLICHE Spannung

an. Zur

Vermeidung von Stromschlaggefahr ist unbedingt

darauf zu achten, den Netzstecker beim Anschließen

und Abtrennen der Lautsprecherkabel von der

Netzsteckdose zu trennen, bevor irgendwelche nicht

isolierten Teile berührt werden.

D3-4-2-2-3_A_Ge

Kurzschlussbrücken

rote Klemme (+)

schwarze Klemme

(–)

S-8EX_GE.book 7 ページ２００８年７月１６日　水曜日　午後２時２２分

Einzelverdrahtungs-Anschluss

Um einen Einzelverdrahtungs-Anschluss herzustellen, verbinden

Sie jeweils die HF-Klemme (Mitten und Höhen) unter Verwendung

einer der Kurzschlussbrücken im Lieferumfang dieses

Lautsprechers mit der LF-Klemme (Tiefen), und schließen Sie

dann wie in der nachstehenden Abbildung gezeigt den Draht des

positiven (+) Kanals vom Verstärker an einen beliebigen der

beiden roten Polbolzen, und den Draht des negativen (–) Kanals

vom Verstärker an einen beliebigen der beiden schwarzen

Polbolzen an.

Doppelverdrahtungs-Anschluss

Bei der Doppelverdrahtung werden die Klemmen HF (mittlerer

und hoher Frequenzbereich) und LF (tiefer Frequenzbereich) jedes

Lautsprechers separat an den Verstärker angeschlossen. Da der

CST-Treiber und die Bass-Treiber unabhängig voneinander direkt

an den Verstärker angeschlossen werden, bietet Ihnen diese

Anschlussmethode die Möglichkeit, den Kabeltyp für jeden

Treiber zu optimieren. Verbinden Sie ein Kabelpaar mit dem

unteren Polbolzenpaar (Frequenzweiche für Bass-Treiber), und

ein zweites Kabelpaar mit dem oberen Polbolzenpaar

(Frequenzweiche für CST-Treiber). Schließen Sie dann beide

Kabelpaare an die entsprechenden Lautsprecherklemmen des

Verstärkers an. Achten Sie sorgfältig darauf, wie in der

nachstehenden Abbildung gezeigt beide positiven (+) Kabel an

die positiven (+) Klemmen, und beide negativen (–) Kabel an die

negativen (–) Klemmen am Verstärker anzuschließen.

SPEAKERS OUTPUT

Kurzschlussbrücken-

Anschluss

Lautsprecher (Rückwand):

Klemmenfeld

Verstärker

(Rückseite)

(nur ein Kanal gezeigt)

Lautsprecher

SPEAKERS OUTPUT

Lautsprecher (Rückwand):

Klemmenfeld

Verstärker

(Rückseite)

(nur ein Kanal gezeigt)

Lautsprecher

S-8EX_GE.book 8 ページ２００８年７月１６日　水曜日　午後２時２２分

Deutsch

Zweiverstärkeranschluss

Die höchste Leistung wird von einem Doppelverdrahtungs-Anschluss erzielt, wenn separate Verstärker für die Tiefen und die Mitten/Höhen

verwendet werden.

Zwei verschiedene Konfigurationen sind möglich, die generell als horizontaler und vertikaler Zweiverstärkeranschluss bezeichnet werden.

Achten Sie unbedingt darauf, die Kurzschlussbrücken zu entfernen, bevor Sie die Lautsprecherkabel in einem Zweiverstärkeranschluss

verbinden.

Anderenfalls besteht die Gefahr, dass die Verstärker beschädigt werden.

Vertikaler Zweiverstärkeranschluss

Bei dieser Konfiguration werden zwei identische Stereoverstärker

für den Anschluss der Lautsprecher verwendet. Wie aus der

nachstehenden Abbildung ersichtlich, treibt dabei jeweils ein

Kanal jedes Verstärkers den hohen Frequenzbereich, während der

andere Kanal den tiefen Frequenzbereich treibt.

Verbinden Sie einen Kanal des Verstärkers über ein Kabelpaar mit

dem unteren Polbolzenpaar (Frequenzweiche für Bass-Treiber).

Verbinden Sie dann den anderen Kanal des Verstärkers über ein

zweites Kabelpaar mit dem oberen Polbolzenpaar

(Frequenzweiche für CST-Treiber).

Achten Sie sorgfältig darauf, beide positiven (+) Kabel an die

positiven (+) Klemmen, und beide negativen (–) Kabel an die

negativen (–) Klemmen am Verstärker anzuschließen.

Horizontaler Zweiverstärkeranschluss

Bei dieser Konfiguration können unterschiedliche

Stereoverstärker zum Treiben des Tieftöners und des Mittel-/

Hochtöners des Lautsprechers verwendet werden (z. B. ein

Röhrenverstärker für die Höhen und ein Festkörperverstärker für

die Tiefen). Wie aus der nachstehenden Abbildung ersichtlich,

treibt jeder Kanal des einen Verstärkers jeweils den Tieftöner eines

Lautsprechers, während jeder Kanal des anderen Verstärkers

jeweils den Mittel-/Hochtöner eines Lautsprechers treibt.

Diese Anschlussmethode setzt voraus, dass beide Verstärker die

gleiche Verstärkung aufweisen; anderenfalls wird keine

einwandfreie Balance zwischen dem Pegel der Tiefen und dem

der Mitten und Höhen erhalten. Bitte konsultieren Sie im

Zweifelsfall Ihren Fachhändler.

Vorsichtshinweise

Lautsprecher

SPEAKERS OUTPUT

INPUT

OUTPUT

INPUT

Ch.1

Ch.2

OUTPUT

Lautsprecher

(Rückwand):

Klemmenfeld

(nur ein Kanal gezeigt)

Leistungsverstärker

(Rückseite)

(handelsüblicher

Y-Adapter)

Vorverstärker (Rückseite)

SPEAKERS OUTPUT

INPUT

SPEAKERS OUTPUT

INPUT

OUTPUT

Leistungsverstärker

(Rückseite) (Tiefen)

Leistungsverstärker

(Rückseite) (Höhen)

(nur ein Kanal gezeigt)

(handelsüblicher Y-Adapter)

Lautsprecher

(Rückwand):

Klemmenfeld

Lautsprecher

Vorverstärker (Rückseite)

S-8EX_GE.book 9 ページ２００８年７月１６日　水曜日　午後２時２２分

Sonstige Informationen

Verwendung der

Schaumstoffpfropfen

Zum Lieferumfang dieses Lautsprechersystems gehören

Schaumstoffpfropfen, die eine Justierung des Pegels der Bässe

gestatten. Setzen Sie die Schaumstoffpfropfen zum Gebrauch

sacht in die Bassreflexöffnungen auf beiden Seiten des

Lautsprechers ein. Sie können wahlweise nur den

Schaumstoffpfropfen A oder beide Schaumstoffpfropfen, A und B,

verwenden, um den gewünschten Bassklang zu erhalten.

Verwendung von Schaumstoffpfropfen A

Verwendung von Schaumstoffpfropfen A und B

Anbringen/Entfernen der

Frontverkleidung

Die Frontverkleidungen dieses Lautsprechersystems können wie

folgt angebracht und abgenommen werden:

Zum Anbringen der Frontverkleidung bringen Sie die

Löcher im Lautsprecher mit den Stiften an der

Frontverkleidung zur Deckung, und drücken Sie die

Frontverkleidung dann fest gegen den Lautsprecher.

Zum Abnehmen der Frontverkleidung ergreifen Sie ihre

Ober- und Unterkante auf der linken Seite mit beiden

Händen, und ziehen Sie sie sacht nach vorn, um den linken

Teil der Frontverkleidung vom Lautsprechergehäuse zu

trennen.

Schieben Sie die Hände bis auf die Mitte der

Frontverkleidung, und ziehen Sie erneut sacht an der Ober-

und Unterkante, um den mittleren Teil der Frontverkleidung

vom Lautsprechergehäuse zu trennen.

Ergreifen Sie abschließend die Ober- und Unterkante auf

der rechten Seite mit beiden Händen, und ziehen Sie sie sacht

nach vorn, um die Frontverkleidung vollständig vom

Lautsprechergehäuse zu trennen.

Reinigen des Lautsprechergehäuses

Unter normalen Bedingungen lassen sich Staub, Fingerabdrücke

und leichte Verschmutzungen durch Abreiben des

Lautsprechergehäuses mit einem trockenen Tuch entfernen. Falls

hartnäckige Schmutzflecken an den Außenflächen vorhanden

sind, tauchen Sie einen sauberen Lappen in eine Lösung aus 5–6

Teilen eines neutralen Haushaltsreinigers und 1 Teil Wasser,

wringen Sie ihn gründlich aus, und wischen Sie die

Schmutzflecken dann ab. Benutzen Sie dazu keine

Möbelpolituren oder -reinigungsmittel.

Verwenden Sie auf keinen Fall Farbverdünner, Leichtbenzin,

Insektizide oder andere Chemikalien zur Reinigung des Gehäuses

oder in der Nähe dieses Lautsprechers, da derartige Mittel das

Oberflächenfinish anlösen.

Bass

eflexöffnungen

Bass

eflexöffnungen

S-8EX_GE.book 10 ページ２００８年７月１６日　水曜日　午後２時２２分

Deutsch

Technische Daten

Gehäuse. . . . . . . . . . . . . . . . . . . . . . . . . . . . Freistehender Bassreflextyp

(magnetisch abgeschirmt)

Aufbau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Dreiweg-System

Tieftöner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16-cm-Konus x 2

Mittel-Hochtöner . . . . . . . . . . . . . . . . . . . . . 14-cm-Konuslautsprecher/

3-cm-Kalottenlautsprecher

Impedanz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Frequenzgang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34 Hz bis 100 kHz

Empfindlichkeit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88,5 dB (2,83 V)

Maximale Belastbarkeit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 160 W

Außenabmessungen . . . . . . . 723 (B) mm x 263 (H) mm x 387 (T) mm

Masse. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28 kg

Mitgeliefertes Zubehör

Stabilisatoren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Korkuntersetzer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Große rutschfeste Kissen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Kleine rutschfestes Kissen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Schaumstoffpfropfen (A, B) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Lautsprecher-Trägerplatte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Unterlegscheibe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Federscheibe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Schraube (M5 x L40). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Schrauben (M6 x L35). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Frontverkleidung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Bedienungsanleitung

Änderungen der technischen Daten und äußeren Aufmachung

bleiben im Sinne der ständigen Produktverbesserung jederzeit

vorbehalten.

Magnetische Abschirmung

Dieses Lautsprechersystem ist mit einer magnetischen

Abschirmung ausgestattet. Je nach Aufstellungsort kann es

jedoch vorkommen, dass Farbstörungen auftreten, wenn dieser

Lautsprecher in unmittelbarer Nähe eines Fernsehgerätes

platziert wird.

In einem solchen Fall schalten Sie das Fernsehgerät aus, warten

Sie etwa 15 bis 30 Minuten lang, und schalten Sie es dann erneut

ein. Falls sich die Störung auf diese Weise nicht beseitigen lässt,

stellen Sie den Lautsprecher in einem größeren Abstand vom

Fernsehgerät auf.

ist eine Marke, mit der Geräte gekennzeichnet sind, die

mit Pioneers Phase Control-Technologie ausgestattet sind. Diese

Technologie gewährleistet eine hochwertige Klangreproduktion

des betreffenden Gerätes durch eine Verbesserung der

Gesamtphasenanpassung.

Veröffentlicht von Pioneer Corporation.

Hinweis

S-8EX_GE.book 11 ページ２００８年７月１６日　水曜日　午後２時２２分

Vi ringraziamo per avere acquistato questo prodotto Pioneer.

Prima di usare il prodotto, leggere questo manuale d’istruzioni in modo da saperlo utilizzare correttamente.

Finito di leggerle, conservarle in un luogo sicuro per poterle riutilizzare in futuro.

Indice

Prima di cominciare

Contenuto della confezione

La serie EX

Tecnologia dietro gli S-8EX

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

CST

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Diaframma in ceramica di grafite

. . . . . . . . . . . . . . . . . . . . . . . . . 3

Diaframma in lega di magnesio

. . . . . . . . . . . . . . . . . . . . . . . . . . 4

Driver dei bassi

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Struttura della cassa dei bassi

. . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Reti di crossover

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Collaborazione con gli Air Studios

. . . . . . . . . . . . . . . . . . . . . . . . 4

Installazione e collocazione

Norme di installazione

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Se si installa il diffusore sul pavimento

. . . . . . . . . . . . . . . . . . . . . 5

Uso della base del diffusore in dotazione

. . . . . . . . . . . . . . . . . . . 5

Uso della base per diffusore Pioneer CP-7EX

. . . . . . . . . . . . . . . . 6

Scelta della posizione di installazione dei diffusori

. . . . . . . . . . . . 6

Collegamenti

Collegamento con un amplificatore

. . . . . . . . . . . . . . . . . . . . . . . . 7

Collegamento dei cavi

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Collegamenti a filo singolo

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Collegamenti a doppio filo

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Collegamenti a doppio amplificatore

. . . . . . . . . . . . . . . . . . . . . . 9

Altre informazioni

Uso dei tappi in schiuma

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Uso del solo tappo in schiuma A

. . . . . . . . . . . . . . . . . . . . . . . . 10

Uso dei tappi in schiuma A e B

. . . . . . . . . . . . . . . . . . . . . . . . . . 10

Applicazione e rimozione della griglia di copertura

. . . . . . . . . . . . 10

Pulizia del cabinet dei diffusori

. . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Dati tecnici

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Prima di cominciare

• L’impedenza nominale di questo diffusore è 6

. Collegare il

diffusore ad un amplificatore dotato di un’impedenza di carico

che vada da 6

a 16

(un modello che porti sui terminali di

collegamento dei diffusori l’indicazione “6

– 16

”).

Per evitare danni al diffusore dovuti al sovraccarico di segnale

in ingresso, osservare le seguenti norme:

• Non alimentare il diffusore con potenza oltre il massimo

concesso.

• Se si usa un equalizzatore grafico per enfatizzare forti suoni di

alta frequenza, non usare volumi eccessivi dell’amplificatore.

• Non tentare di forzare un amplificatore di bassa potenza a

produrre alti volumi. La distorsione armonica

dell’amplificatore aumenterebbe e potreste danneggiare il

diffusore.

Attenzione: installazione

• Nell’installare quest’unità, controllare che sia ben ferma ed

evitare le aree dove potrebbe cadere e causare ferimenti nel

caso di disastri naturali, ad esempio un terremoto.

• Non installare questi diffusori su di un muro o parete. Essi

possono cadere e causare ferite.

• Non installare i diffusori in alto su di un soffitto o su di una

parete. Se male installati, la griglia potrebbe cadere e causare

danni o ferite.

• Prima di fare collegamenti, spegnere i propri componenti AV,

scollegarli e consultarne i manuali. Controllare di avere usato

i cavi di collegamento corretti.

Attenzione: in uso

• Non installare il diffusore su superfici poco stabili. Esso in

caso di caduta può causare incidenti e danneggiarsi.

• Non fare emettere al diffusore suono distorto per lunghi

periodi. Questo può provocare incendi.

• Non sedere o appoggiarsi al diffusore, e non lasciare che i

bambini ci giochino.

• Non posare oggetti grandi o pesanti sul diffusore.

• Non posare oggetti che producono campi magnetici, ad

esempio cacciaviti o pezzi di metallo, vicino al tweeter o al

midrange. Dato che i diffusori incorporano forti magneti,

questi oggetti possono venirne attratti, causando ferite o

danneggiando il diaframma.

K058_A_It

Se si vuole eliminare questo prodotto, non gettarlo insieme ai rifiuti domestici. Esiste un sistema di raccolta differenziata in conformità

alle leggi che richiedono appositi trattamenti, recupero e riciclo.

I privati cittadini dei paesi membri dell’UE, di Svizzera e Norvegia, possono restituire senza alcun costo i loro prodotti elettronici usati ad appositi

servizi di raccolta o a un rivenditore (se si desidera acquistarne uno simile).

Per i paesi non citati qui sopra, si prega di prendere contatto con le autorità locali per il corretto metodo di smaltimento.

In questo modo, si è sicuri che il proprio prodotto eliminato subirà il trattamento, il recupero e il riciclo necessari per prevenire gli effetti

potenzialmente negativi sull’ambiente e sulla vita dell’uomo.

S-8EX_IT.book 2 ページ２００８年７月１６日　水曜日　午後２時２３分

Itali

Contenuto della confezione

Punte x 3

Cuscinetti in sughero x 3

Cuscinetti antiscivolamento grandi x 2

Cuscinetti antiscivolamento piccoli x 4

Tappi in schiuma (A,B) x 2

Base del diffusore x 1

Rondelle x 2

Rondella elastica x 1

Vite (M5 x L40) x 1

Viti (M6 x L35) x 6

Griglia x 1

Istruzioni per l’uso

La serie EX

La serie EX, che include il grande know-how della serie di

diffusori Pioneer TAD, è stata sviluppata per creare i diffusori

migliori possibili in questa gamma di prezzo.

Il design e la produzione della serie EX sono il risultato di uno

sforzo di livello internazionale che rappresenta quanto c’è di

meglio nella tecnologia per diffusori di Pioneer.

Tecnologia dietro gli S-8EX

CST

Al cuore del sistema c’è un Coherent Source Trasducer (CST) o

trasduttore a sorgente coerente, derivante dalla tecnologia usata

nei diffusori TAD. Il diaframma del tweeter è installato

concentricamente entro l’apice del cono del midrange e genera

una sorgente puntiforme di suono per frequenze fra i

400 Hz e gli 100 kHz. Il CST assicura un perfetto bilanciamento

spettrale fra I suoni diretti e quelli riflessi che arrivano

all’ascoltatore, rendendo il suono più costante in tutta la stanza e

migliorando l’immagine acustica.

Diaframma in ceramica di grafite

Il tweeter del CST possiede diaframmi in ceramica di grafite dotati

di caratteristiche di grandissima resistenza e smorzamento,

praticamente senza rivali fra i materiali disponibili ed in uso per

diffusori di alto livello. La leggerezza e l’eccezionale resistenza

della ceramica di grafite si combinano a creare diffusori la

risonanza dei cui diaframmi può venire spinta ben oltre la gamma

dell’udibile.

eramica di grafite

lluminio

erillio

ega di boro

arbonio ceramico

arta

itanio

18 000

Velocità (m/s)

Perdita interna

16 000

14 000

12 000

10 000

8 000

6 000

4 000

2 000

0,005

0,015

0,025

S-8EX_IT.book 3 ページ２００８年７月１６日　水曜日　午後２時２３分

Diaframma in lega di magnesio

Il midrange del CST possiede un diaframma in lega di magnesio

le cui caratteristiche di leggerezza e alte perdite interne

permettono un’alta transitorietà ed una colorazione minima dei

toni medi.

Driver dei bassi

Il driver dei bassi visto di seguito sta alla base dei diffusori S-8EX.

La forza di questo driver è il risultato del materiale composto di

aramide/carbonio, creato originariamente durante lo sviluppo

degli S-1EX, usato nel suo diaframma. La tecnologia di circuito

magnetico LDMC, esclusiva di Pioneer, è stata incorporata per

poter preservare la linearità da livelli bassi a livelli alti,

minimizzando la distorsione.

Struttura della cassa dei bassi

La forma unica degli S-8EX si basa su una necessità logica. Per

poter sincronizzare i tempi di arrivo del suono dal CST e dai due

driver dei bassi, ciascun driver è collocato su di uno schermo

acustico che contribuisce a creare una curva delicatissima

conosciuta come “curva di precisione” (vedi l’illustrazione che

segue). Costituito da una MDF (Medium Density Fiberboard, o

tavola in fibra di vetro di media densità) spessa fino a 65 mm,

questo schermo acustico è sufficientemente forte da contenere la

forza degli elementi conduttori. Inoltre, l’apertura dei bassi è stata

scolpita in un blocco estremamente spesso di MDF, producendo

una riduzione del rumore del vento e quindi bassi chiari e

profondi.

Reti di crossover

Le reti di crossover usano solo componenti di prima scelta. Le

bobine con anima in aria, le resistenza non induttive ed i

condensatori a pellicola sul percorso del segnale sono stati scelti

con cura ed ottimizzati per il driver CST in modo da produrre

segnale il più trasparente possibile. I driver dei bassi usano

induttori al silicone con anima a piastrine di acciaio che

minimizzano la distorsione e le perdite durante il trasferimento di

energia. Tutti i componenti sono collegati direttamente ai loro cavi

e non ad una scheda a circuiti stampati, permettendo perdite

minime e prestazioni massime.

Collaborazione con gli Air Studios

Dalla loro fondazione da parte di George Martin nel 1969 a Londra,

gli inglesi Air Studios si sono guadagnati il rispetto unanime di

artisti che lo riconoscono essere il miglior studio di registrazione

del mondo. Gli Air Studios hanno dato agli S-8EX il loro sigillo di

approvazione ad indicare che sono in grado di produrre la grande

qualità acustica richiesta dai creatori delle sonorità più pure del

mondo.

va di

ecisione

S-8EX_IT.book 4 ページ２００８年７月１６日　水曜日　午後２時２３分

Itali

Installazione e collocazione

Norme di installazione

Scegliere un tipo di installazione fra i seguenti.

Se si installa il diffusore sul pavimento

Per installare il diffusore direttamente sul pavimento, usare le

punte in dotazione.

Installazione

Girare le punte avvitandole negli inserti filettati (M6)

facenti parte del fondo del diffusore e stringerle bene.

Mettere i cuscinetti in sughero nelle posizioni dove le tre

punte toccano quando il diffusore viene messo in posizione.

Posare il diffusore sui cuscinetti in sughero.

• Quest’unità pesa ben 28 kg ed è quindi molto pericoloso

provare a regolare il dado delle sue punte inclinando il

diffusore. Posare quest’unità sempre su qualcosa di morbido,

ad esempio una coperta, in modo che non danneggi il

pavimento ed installarla sempre insieme ad un assistente.

Uso della base del diffusore in dotazione

Se si usa la base del diffusore in dotazione, le punte in dotazione

non sono necessarie.

Installazione

Fissare i cuscinetti antislittamento (piccoli) nei quattro

punti sul fondo della base.

Fissare i cuscinetti antislittamento (grandi) nei due punti

della superficie superiore della base del diffusore.

Posare il diffusore sulla base.

Usando la base del diffusore in dotazione è possibile regolare

in modo fine l'angolazione del diffusore.

• Se si usa la base del diffusore in dotazione, non fissare il

diffusore in posizione con viti. Il diffusore potrebbe cadere e

causare incidenti.

Se non si usano i cuscinetti in sughero nell'installare i

diffusori, le punte possono causare danni al

pavimento. Raccomandiamo caldamente l'uso dei

cuscinetti in sughero a chi intende usare le punte.

Fondo del

diffusore

Punta

Importante

Cuscinetti antiscivolamento

iccoli

Cuscinetti antiscivolamento g

andi

Base del

diffuso

Importante

S-8EX_IT.book 5 ページ２００８年７月１６日　水曜日　午後２時２３分

Uso della base per diffusore Pioneer CP-7EX

Per usare la base CP-7EX, la base del diffusore in dotazione deve

venire applicata agli steli della CP-7EX. Installare le basi nel modo

visto di seguito.

Installazione

Rimuovere il materiale di imballaggio dai fori per viti

nella base del diffusore.

Applicare la base del diffusore agli steli della CP-7EX.

Usare solo le viti (M6 x L35) in dotazione.

Fissare i cuscinetti antiscivolamento (grandi).

Usare le viti in dotazione (M5 x L40), la rondella elastica e

la rondella per fissare il diffusore alla sua base.

Per evitare che il diffusore cada, per fissare il diffusore alla sua

base usare solo le viti in dotazione. Per dettagli, consultare le

istruzioni in dotazione alla base per diffusori CP-7EX.

Scelta della posizione di installazione dei diffusori

La posizione all’interno della stanza di ascolto ha un grande

impatto sulle prestazioni generali del diffusore S-8EX in termini di

riproduzione dei bassi, accuratezza tonale ed immagine acustica.

Ogni stanza ha le sue peculiarità e quanto segue è semplicemente

una guida. La sperimentazione è il metodo migliore per

raggiungere buoni risultati.

Usare il grafico che segue come guida per determinare la

posizione ottimale per questi diffusori.

• Non mettere il diffusore dove sarà esposto a luce solare diretta

ed evitare di installarlo vicino a caloriferi e climatizzatori. Esso

potrebbe altrimenti deformarsi e scolorirsi, danneggiandosi

anche gravemente.

• Pioneer non si assume alcuna responsabilità per danni

risultanti da una scorretta messa in posa, un insufficiente

rinforzo, un uso scorretto del prodotto, catastrofi naturali, ecc.

Viti (M6 x L35)

Base del

diffuso

Steli della base

Basamento della base

CP-7EX

Vite (M5 x L40)

Cuscinetti antiscivolamento g

andi

Rondelle

Rondella elastica

Da 30 cm a 60 cm

Diffusore centrale

Diffusore

anteriore

Diffusore

anteriore

Posizione di ascolto

Importante

S-8EX_IT.book 6 ページ２００８年７月１６日　水曜日　午後２時２３分

Itali

Collegamenti

Collegamento con un amplificatore

Questo diffusore non include cavi per diffusori usati per il

collegamento con un amplificatore. Nello scegliere i cavi dei

diffusori, per poter ottenere il meglio che possono dare prendere

sempre il considerazione i fattori seguenti:

• Usare cavi per diffusori di grosso diametro, se possibile, e

ridurne al minimo la lunghezza.

• I cavi hanno caratteristiche differenti. Non dimenticare mai

questo fatto nello sceglierli.

• Scegliere cavi di resistenza il più bassa possibile e controllare

che i cavi dei terminali dei diffusori e dell’amplificatore siano

ben fissati.

Collegamento dei cavi

Spegnere l’amplificatore.

Collegare i cavi dei diffusori ai terminali di ingresso

(inferiori) sul retro del diffusore. Il terminale dei diffusori

positivo (+) è rosso, quello negativo (–) nero.

Collegare le estremità dei cavi ai terminali di uscita dei

diffusori dell’amplificatore. Per maggiori dettagli, consultare

il manuale del proprio amplificatore.

• Prendere le manopole dei terminali di ingresso inferiori,

girarle verso sinistra (in senso antiorario) ed inserire i cavi dei

diffusori nei fori dei terminali, quindi stringere le manopole

per fermare sia la barra breve che i cavi.

• Potete anche collegare i terminali dei diffusori con uno

spinotto a banana. Se si usa uno spinotto a banana, togliere

sempre il cappuccio in cima al terminale di ingresso.

• Dopo aver rimesso a posto i tappi, tirare leggermente i cavi per

controllare che siano ben collegati ai rispettivi terminali.

Collegamenti scadenti possono causare rumore ed

interruzioni del suono.

• Se i conduttori dei cavi fuoriescono dai terminali ed entrano in

contatto l’uno con l’altro, il carico posto sull’amplificatore è

eccessivo. Questo può impedirne il funzionamento o

addirittura danneggiarlo.

AVVERTENZA

I terminali degli altoparlanti sono sotto tensione, alla

stessa

PERICOLOSA tensione

della corrente di rete.

Per prevenire rischi di folgorazioni nel corso delle

operazioni di collegamento o di distacco dei cavi degli

altoparlanti, staccare il cavo di alimentazione principale

prima di toccare qualsiasi parte non isolata.

D3-4-2-2-3_A_It

Connettori con barra

di messa in corto

Terminale rosso (+)

Terminale nero

(–)

S-8EX_IT.book 7 ページ２００８年７月１６日　水曜日　午後２時２３分

Collegamenti a filo singolo

Nel caso di collegamenti a filo singolo, collegare le sezioni delle

frequenze medio-alte e basse della rete di crossover con il

collegamento di messa in corto accluso all’unità, poi collegare il

filo (+) del proprio amplificatore al terminale rosso ed il filo (–) del

proprio amplificatore al terminale nero nel modo indicato qui di

seguito.

Collegamenti a doppio filo

Nel caso si usino collegamenti a doppio filo, si collegano

indipendentemente i diffusori alle prese delle alte e basse

frequenze. Questo fa sì che il driver CST ed i driver dei bassi

vengano collegati direttamente ed indipendentemente

all’amplificatore, offrendo la possibilità di ottimizzare il tipo di cavo

a seconda del suo scopo. Collegare una serie di fili alla serie

inferiore di terminali (rete specifica per i bassi). Collegare poi una

seconda serie di fili alla serie superiore di terminali (rete specifica

CST). Collegare poi ambedue le coppie di fili ai terminali rispettivi

dell’amplificatore. Collegare ambedue i fili (+) ai terminali (+)

dell’amplificatore ed ambedue i fili (–) ai terminali (–)

dell’amplificatore nel modo visualizzato di seguito.

SPEAKERS OUTPUT

Collegamento di

messa in corto

Diffusore (retro): Pannello d’ingresso

Amplificatore (retro)

(Viene mostrato un solo canale)

Diffusore

SPEAKERS OUTPUT

Diffusore (retro): Pannello d’ingresso

Amplificatore (retro)

(Viene mostrato un solo canale)

Diffusore

S-8EX_IT.book 8 ページ２００８年７月１６日　水曜日　午後２時２３分

Itali

Collegamenti a doppio amplificatore

La doppia amplificazione permette di ottenere le migliori prestazioni grazie all’uso di amplificatori dedicati specificamente ai medi ed agli

acuti.

Ci sono due possibili configurazioni, indicate comunemente rispettivamente come doppia amplificazione orizzontale e verticale.

Prima di collegare i cavi dei diffusori in una configurazione a doppia amplificazione, togliere sempre i collegamenti di messa in corto.

Non facendolo si danneggiano gli amplificatori.

Doppia amplificazione verticale

In questa configurazione, due identici amplificatori stereo

vengono usati per ciascun diffusore. Un canale di ciascun

amplificatore pilota la sezione delle basse frequenze e l’altro la

sezione delle alte frequenze nel modo indicato qui di seguito.

Collegare una serie di fili dall’uscita di un canale alla serie

inferiore di terminali (rete specifica per i bassi).

Collegare poi una seconda serie di fili dall’altro canale

dell’amplificatore alla serie superiore di terminali (rete specifica

CST).

Collegare ambedue i fili (+) ai terminali (+) dell’amplificatore ed

ambedue i fili (–) ai terminali (–) dell’amplificatore.

Doppia amplificazione orizzontale

In questa configurazione si possono usare differenti amplificatori

stereo per le sezioni dei bassi e delle frequenze medio-alte dei

diffusori, ad esempio amplificatori a valvole per le alte frequenze

ed a stato solido per le basse frequenze. Ciascun canale degli

amplificatori pilota la sezione delle basse frequenze di ciascun

diffusore e ciascun canale dell’altro amplificatore pilota la sezione

delle frequenze medio-alte nel modo indicato qui di seguito.

Questo metodo richiede un uguale guadagno di ambedue gli

amplificatori per evitare una perdita di bilanciamento nella

riproduzione delle basse frequenze e delle medie frequenze dai

diffusori. In caso di dubbi, consultare il proprio negoziante di

fiducia.

Attenzione

Diffusore

SPEAKERS OUTPUT

INPUT

OUTPUT

INPUT

Ch.1

Ch.2

OUTPUT

Diffusore (retro):

Pannello d’ingresso

(Viene mostrato

un solo canale)

Amplificatore di

potenza

(posteriore)

(Adattatore Y da

acquistare

separatamente)

Preamplificatore (posteriore)

SPEAKERS OUTPUT

INPUT

SPEAKERS OUTPUT

INPUT

OUTPUT

Amplificatore di potenza

(pannello posteriore)

(basse frequenze)

Amplificatore di potenza

(pannello posteriore)

(alte frequenze)

(Viene mostrato un

solo canale)

(Viene mostrato un

solo canale)

(Viene mostrato un

solo canale)

(Adattatore Y da acquistare

separatamente)

Diffusore (retro):

Pannello d’ingresso

Diffusore

Preamplificatore (posteriore)

S-8EX_IT.book 9 ページ２００８年７月１６日　水曜日　午後２時２３分

Altre informazioni

Uso dei tappi in schiuma

Questa unità viene fornita con dei tappi in gomma utili per

regolare il volume dei bassi. Per farne uso, metterlo piano nelle

porte bass-reflex su ambedue i lati del diffusore. Inserire o il solo

tappo in schiuma A o sia quello A sia quello B fino a raggiungere

il suono desiderato.

Uso del solo tappo in schiuma A

Uso dei tappi in schiuma A e B

Applicazione e rimozione della

griglia di copertura

Questo diffusore possiede una griglia di copertura installabile e

rimovibile nel modo seguente:

Per applicare la copertura della griglia, allineare i fori del

diffusore con le sporgenze della griglia e premere

fermamente.

Per togliere la griglia, prenderne i bordi superiore ed

inferiore sulla sinistra con le mani e tirare lentamente verso

di sé per separarla dal diffusore.

Portare quindi le mani al centro della griglia e tirare piano

i bordi superiore ed inferiore verso di sé per separarne il

centro.

Infine, prendere i bordi superiore ed inferiore della griglia

sulla destra e tirare verso di sé per separare la porzione

rimanente della griglia dal diffusore.

Pulizia del cabinet dei diffusori

Normalmente per mantenere pulito il diffusore dovrebbe bastare

un panno morbido ed asciutto. Se necessario, passarlo con un

panno inumidito con un detergente neutro diluito cinque o sei

volte con acqua, quindi strizzarlo bene. Non usare cere o pulenti

per mobilia.

Non usare mai diluenti, benzina, spray insetticidi o altre sostanze

chimiche su o vicino a quest’unità, dato che essi ne corrodono la

superficie.

te bass-

eflex

te bass-

eflex

S-8EX_IT.book 10 ページ２００８年７月１６日　水曜日　午後２時２３分

Itali

Dati tecnici

Cassa . . . . . . . . . . . . . . . . . . . . . . . . . . . . Tipo bass-reflex da pavimento

(schermata magneticamente)

Configurazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .a tre vie

Woofer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Cono da 16 cm x 2

Mid tweeter . . . . . . . . . . . . . . . . . . . . . . cono da 14 cm/cupola da 3 cm

Impedenza nominale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Risposta in frequenza. . . . . . . . . . . . . . . . . . . . . . . . Da 34 Hz a 100 kHz

Sensibilità . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88,5 dB (2,83 V)

Potenza in ingresso massima . . . . . . . . . . . . . . . . . . . . . . . . . . . . 160 W

Dimensioni esterne . . . . . . . . 723 (L) mm x 263 (A) mm x 387 (P) mm

Peso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28 kg

Accessori in dotazione

Punte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Cuscinetti in sughero . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Cuscinetti antiscivolamento grandi . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Cuscinetti antiscivolamento piccoli . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Tappi in schiuma (A,B). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Base del diffusorie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Rondelle. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Rondella elastica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Vite (M5 x L40) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Viti (M6 x L35) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Griglia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Istruzioni per l’uso

I dati tecnici ed il design sono soggetti a modifiche senza

preavviso a causa di migliorie.

Schermatura magnetica

Questo diffusore è schermato magneticamente. Tuttavia, se il

diffusore è installato estremamente vicino ad un televisore, può

causare aberrazioni cromatriche.

Se questo accade, spegnere il televisore e riaccenderlo dopo

15 minuti a 30 minuti. Se il problema persiste, allontanare i

diffusori dal televisore.

è un marchio di fabbrica messo sul prodotto che utilizza

la tecnologia Phase Control di Pioneer. Questa tecnologia

permette una riproduzione audio di alta qualità attraverso i vari

componenti regolandone la fase.

Pubblicato da Pioneer Corporation.

Nota

S-8EX_IT.book 11 ページ２００８年７月１６日　水曜日　午後２時２３分

Hartelijk dank voor de aanschaf van dit Pioneer product.

Lees de handleiding aandachtig door zodat u volledig op de hoogte bent van de bediening en werking.

Bewaar de handleiding op een veilige plaats voor eventuele naslag in de toekomst.

Inhoudsopgave

Voordat u begint

Inhoud van de doos

Informatie over de EX-serie

De technologie achter de S-8EX

. . . . . . . . . . . . . . . . . . . . . . . . . . . 3

CST

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Membraan van keramisch grafiet

. . . . . . . . . . . . . . . . . . . . . . . . . 3

Membraan van magnesiumlegering

. . . . . . . . . . . . . . . . . . . . . . . 4

Basdrivers

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Constructie van de basbehuizing

. . . . . . . . . . . . . . . . . . . . . . . . . 4

Crossover-netwerken

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Samenwerking met Air Studios

. . . . . . . . . . . . . . . . . . . . . . . . . . 4

Installatie en opstelling

Installatie

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Wanneer de luidspreker direct op de vloer wordt geplaatst

. . . . . . 5

Gebruik van de bijgeleverde luidsprekervoet

. . . . . . . . . . . . . . . . . 5

Gebruik van de Pioneer luidsprekerstandaard CP-7EX

. . . . . . . . . 6

Kiezen van een plaats voor de luidsprekers

. . . . . . . . . . . . . . . . . . 6

Aansluitingen

Aansluiten op een versterker

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Aansluiten van de kabels

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Enkeldraads verbindingen

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Dubbeldraads verbindingen

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Verbindingen voor biversterking

. . . . . . . . . . . . . . . . . . . . . . . . . . 9

Aanvullende informatie

Gebruik van de schuimpluggen

. . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Gebruik van enkel schuimplug A

. . . . . . . . . . . . . . . . . . . . . . . . 10

Gebruik van schuimplug A en B

. . . . . . . . . . . . . . . . . . . . . . . . . 10

Bevestigen/verwijderen van het luidsprekerfront

. . . . . . . . . . . . . . 10

Schoonmaken van de luidsprekerbehuizing

. . . . . . . . . . . . . . . . . 10

Technische gegevens

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Voordat u begint

• De nominale impedantie van deze luidsprekers is 6

. Sluit de

luidsprekers op een versterker aan met een

belastingsimpedantie tussen 6

en 16

(een model met het

opschrift “6

– 16

” op de

luidsprekeruitgangsaansluitingen).

Om beschadiging van de luidsprekers als gevolg van

overbelasting te voorkomen, dient u de volgende punten in

acht te nemen:

• De stroomtoevoer naar de luidsprekers mag het maximaal

toelaatbare ingangsvermogen niet overschrijden.

• Bij gebruik van een grafische equalizer voor het versterken van

de hoge tonen, mag het volume van de versterker niet te hoog

worden ingesteld.

• Probeer niet om een versterker met laag vermogen geluid met

overmatig hoog volume te laten weergeven (de harmonische

vervorming van de versterker zal toenemen, wat kan resulteren

in beschadiging van de luidspreker).

Let op: opstelling

• Zet de luidspreker op een stabiele ondergrond en let erop dat

de luidspreker niet kan vallen en letsel veroorzaken bij een

onvoorziene situatie of natuurramp (zoals een aardbeving).

• Bevestig de luidsprekers niet aan een muur of het plafond. De

luidsprekers kunnen vallen en letsel veroorzaken.

• Monteer de luidsprekers niet boven u aan het plafond of aan

een muur. Als de luidspreker verkeerd is bevestigd, kan het

luidsprekerfront vallen met beschadiging of letsel tot gevolg.

• Schakel de AV-apparatuur uit, haal de stekker uit het

stopcontact en raadpleeg de handleidingen voordat u begint

met het aansluiten van apparatuur. Zorg dat u de juiste

aansluitkabels gebruikt.

Let op: gebruik

• Zet de luidspreker niet op een onstabiele ondergrond. De

luidspreker kan gevaar opleveren wanneer deze omvalt of de

apparatuur kan beschadigd worden.

• Laat de luidspreker niet gedurende langere tijd vervormd

geluid weergeven. Dit kan resulteren in brand.

• Ga niet op de luidspreker zitten of staan en laat ook niet

kinderen op de luidspreker spelen.

• Zet geen grote of zware voorwerpen op de luidspreker.

• Leg geen voorwerpen die door magneten worden

aangetrokken, zoals schroevendraaiers of ijzeren voorwerpen,

in de buurt van de tweeter of midrange. Aangezien er sterke

magneten in de luidsprekers zijn, kunnen de voorwerpen

worden aangetrokken met persoonlijk letsel of beschadiging

van het membraan tot gevolg.

K058_A_Du

Deponeer dit product niet bij het gewone huishoudelijk afval wanneer u het wilt verwijderen. Er bestaat een speciaal wettelijk

voorgeschreven verzamelsysteem voor de juiste behandeling, het opnieuw bruikbaar maken en de recycling van gebruikte

elektronische producten.

In de lidstaten van de EU, Zwitserland en Noorwegen kunnen particulieren hun gebruikte elektronische producten gratis bij de daarvoor

bestemde verzamelplaatsen of een verkooppunt (indien u aldaar een gelijkwaardig nieuw product koopt) inleveren.

Indien u zich in een ander dan bovengenoemd land bevindt kunt u contact opnemen met de plaatselijke overheid voor informatie over de juiste

verwijdering van het product.

Zodoende zorgt u ervoor dat het verwijderde product op de juiste wijze wordt behandeld, opnieuw bruikbaar wordt gemaakt, t gerecycleerd en het

niet schadelijk is voor de gezondheid en het milieu.

S-8EX_DU.book 2 ページ２００８年７月１６日　水曜日　午後２時２４分

Nederlands

Inhoud van de doos

Pennen x 3

Kurkschijfjes x 3

Grote antislipkussentjes x 2

Kleine antislipkussentjes x 4

Schuimpluggen (A,B) x 2

Luidsprekervoet x 1

Vulringen x 2

Veerring x 1

Schroef (M5 x L40) x 1

Schroeven (M6 x L35) x 6

Front x 1

Handleiding

Informatie over de EX-serie

De EX-serie, die is uitgerust met de geavanceerde

technologische know-how van Pioneer’s topkwaliteit TAD-

luidsprekerserie, is ontwikkeld met het doel een optimale

luidsprekerkwaliteit te verwezenlijken binnen deze

luidsprekerklasse.

Het ontwerp en de productie van de EX-serie is het resultaat van

internationale samenwerking en dit product vertegenwoordigt het

neusje van de zalm in Pioneer’s luidsprekertechnologie.

De technologie achter de S-8EX

CST

De centrale driver van het systeem is de coherente

brontransducer (CST) die gebaseerd is op de technologie gebruikt

in TAD. Het tweetermembraan is concentrisch binnen de apex van

de midrangeconus gemonteerd en levert een puntbrongeluid van

400 Hz tot 100 kHz. De CST zorgt voor een perfecte spectrale

balans tussen de directe en weerkaatste geluidsgolven die het oor

van de luisteraar bereiken, wat in een consistent geluid in de

gehele luisterkamer en een verbeterd geluidsbeeld resulteert.

Membraan van keramisch grafiet

De tweeter van de CST heeft een membraan van keramisch grafiet

dat sterkte- en dempingskarakteristieken van topniveau bezit die

praktisch niet geëvenaard worden door andere materialen die

tegenwoordig in audioluidsprekersystemen van betere kwaliteit

worden gebruikt. Door het lichte gewicht en de uitzonderlijke

sterkte van keramisch grafiet kunnen luidsprekers worden

gebouwd waarvan de membraanresonantie ver boven het eigen

hoorbare geluidsbereik ligt.

Keramisch grafiet

Aluminium

Beryllium

Boronlegering

Keramische koolstof

Papier

Titanium

18 000

Snelheid (m/s)

Binnenverlies

16 000

14 000

12 000

10 000

8 000

6 000

4 000

2 000

0,005

0,015

0,025

S-8EX_DU.book 3 ページ２００８年７月１６日　水曜日　午後２時２４分

Membraan van magnesiumlegering

De midrange van de CST is uitgerust met een membraan van

magnesiumlegering dat gekenmerkt wordt door een licht gewicht

en hoog binnenverlies, wat een uitzonderlijke transientie en

minimale kleuring van de middentonen oplevert.

Basdrivers

De basdriver die hieronder is afgebeeld vormt de basis van het

S-8EX luidsprekersysteem. De sterkte van de driver wordt

verkregen door het gebruik van aramide/koolstof-composiet

materiaal, dat oorspronkelijk gemaakt werd bij de ontwikkeling

van de S-1EX, in het membraan. Pioneer’s exclusieve LDMC

magnetische circuittechnologie is toegepast om de lineariteit

vanaf de lage tot hoge uitgangsniveaus te behouden en een

minimale vervorming te garanderen.

Constructie van de basbehuizing

De unieke vorm van de S-8EX is gebaseerd op een logische

noodzakelijkheid. Om de aankomsttijd van het geluid van de CST

en de twee basdrivers te synchroniseren, zijn de drivers op een

klankbord gemonteerd dat dient om een hoge delicate curve, ook

wel de “precisie-curve” genoemd, te kunnen creëren (zie de

onderstaande afbeelding). Het klankbord is gemaakt van 65 mm

dik MDF (vezelplaat met middelmatige dichtheid) en is sterk

genoeg om de aansturingskracht van de drivers te weerstaan.

Bovendien is de baspoort uit een zeer dik blok MDF gesneden

waardoor de windruis is verminderd en een duidelijk en diep

basgeluid wordt verkregen.

Crossover-netwerken

De crossover-netwerken maken gebruik van hoogwaardige

componenten. Door in het signaalpad spreekspoelen met

luchtkern, niet-inductieve weerstanden en filmcondensators toe

te passen die geoptimaliseerd zijn voor de CST-driver, wordt een zo

groot mogelijke transparantie in het signaal verkregen. De

basdrivers gebruiken siliconen inductors met een stalen plaat als

kern waardoor vervorming en verlies tijdens de energie-overdracht

worden geminimaliseerd. Alle componenten zijn rechtstreeks met

de respectievelijke bedradingsmaterialen verbonden, in plaats van

met een gedrukte circuitplaat, waardoor een minimaal

signaalverlies en maximale prestatie worden verkregen.

Samenwerking met Air Studios

Sinds de oprichting door George Martin in 1969 heeft Air Studios

in London, Engeland, onverdeeld respect verdiend van talloze

artiesten die deze als ’s werelds beste opnamestudio beoordelen.

Het Air Studios label dat aan de S-8EX is toegekend, betekent dat

deze luidsprekers in staat zijn om het topkwaliteit geluid te

produceren dat geëist wordt door de beste muziekproducenten in

de wereld.

ecisie-cu

S-8EX_DU.book 4 ページ２００８年７月１６日　水曜日　午後２時２４分

Nederlands

Installatie en opstelling

Installatie

Selecteer de gewenste installatie uit de onderstaande

mogelijkheden.

Wanneer de luidspreker direct op de vloer wordt

geplaatst

Gebruik de bijgeleverde pennen wanneer de luidspreker direct op

de vloer wordt geplaatst.

Montage

Steek de pennen in de drie metalen schroefdraadgaten

(M6) die in de onderkant van de luidspreker zijn en draai ze

zorgvuldig vast.

Leg de kurkschijfjes op de plaatsen waar de uiteinden

van de drie pennen terechtkomen wanneer de luidspreker

wordt neergezet.

Plaats de luidspreker op de krukschijfjes.

• Aangezien deze luidspreker ongeveer 28 kg weegt, is het

gevaarlijk om de penmoer te bevestigen terwijl u de

luidspreker kantelt. Plaats de luidspreker op een zachte

ondergrond (zoals een deken) zodat de vloer niet wordt

beschadigd en voer de werkzaamheden met minimaal twee

personen uit.

Gebruik van de bijgeleverde luidsprekervoet

Bij gebruik van de bijgeleverde luidsprekervoet is het gebruik van

de bijgeleverde pennen niet vereist.

Montage

Bevestig de bijgeleverde antislipkussentjes (klein) op de

vier plaatsen aan de onderkant van de voet.

Bevestig de bijgeleverde antislipkussentjes (groot) op de

twee plaatsen aan de bovenkant van de luidsprekervoet.

Plaats de luidspreker op de voet.

Bij gebruik van de bijgeleverde luidsprekervoet kan de hoek

van de luidspreker nauwkeurig worden afgesteld.

• Bij gebruik van de bijgeleverde luidsprekervoet mag de

luidspreker niet met schroeven op de plaats worden

vastgemaakt. De luidspreker zou kunnen vallen en letsel

veroorzaken.

Als u de krukschijfjes niet gebruikt bij de opstelling

van de luidsprekers, kunnen de pennen de vloer

beschadigen. Wij raden u aan de krukschijfjes altijd te

gebruiken als u de pennen aanbrengt.

Onderkant

van de luidspreker

Pen

Belangrijk

Kleine antisli

kussentjes

ote antisli

kussentjes

Luids

eke

voet

Belangrijk

S-8EX_DU.book 5 ページ２００８年７月１６日　水曜日　午後２時２４分

Gebruik van de Pioneer luidsprekerstandaard

CP-7EX

Om de CP-7EX standaard te kunnen gebruiken, moet de

bijgeleverde luidsprekervoet aan de standaardstelen van de

CP-7EX worden bevestigd. Monteer de standaards zoals hieronder

is aangegeven.

Montage

Verwijder het verpakkingsmateriaal van de verzonken

schroefgaten in de luidsprekervoet.

Bevestig de luidsprekervoet aan de standaardstelen van

de CP-7EX.

Gebruik alleen de bijgeleverde schroeven (M6 x L35).

Bevestig de antislipkussentjes (groot).

Maak de luidspreker met de bijgeleverde schroeven

(M5 x L40), veerring en vulring aan de standaard vast.

Om ervoor te zorgen dat de luidspreker niet valt, mag u alleen

de bijgeleverde schroeven gebruiken om de luidspreker aan

de luidsprekerstandaard te bevestigen. Raadpleeg voor

verdere informatie de handleiding die bij de CP-7EX

luidsprekerstandaard wordt geleverd.

Kiezen van een plaats voor de luidsprekers

De opstelling van de luidsprekers in de luisterruimte heeft een

grote invloed op de totale prestatie van het S-8EX

luidsprekersysteem wat betreft de kwaliteit van de basweergave,

de klank en het geluidsbeeld. Alle kamers zijn anders, dus de

informatie in dit hoofdstuk moet u beschouwen als een algemene

richtlijn. Het verdient aanbeveling een weinig te experimenteren

totdat u de beste opstelling hebt gevonden.

Gebruik de onderstaande afbeelding om de optimale plaats voor

de luidsprekers te bepalen.

• Zet de luidsprekers niet in de zon en houd deze ook uit de

buurt van verwarmingselementen en airco’s. Dit om

kromtrekken en verkleuring van de behuizing en andere

beschadigingen van de luidsprekers te voorkomen.

• Pioneer kan niet aansprakelijk worden gesteld voor

beschadigingen als gevolg van een foutieve montage of

bevestiging, onvoldoende versteviging, verkeerd gebruik van

het product, natuurrampen enz.

Sch

oeven (M6 x L35)

Luids

eke

voet

Standaa

dstelen

Standaa

dvoet

CP-7EX

Vul

ingen

Vee

ing

Sch

oef (M5 x L40)

ote antisli

kussentjes

30 cm tot 60 cm

Voorluidspreker

Middenluidspreker

Voorluidspreker

Luisterplaats

Belangrijk

S-8EX_DU.book 6 ページ２００８年７月１６日　水曜日　午後２時２４分

Nederlands

Aansluitingen

Aansluiten op een versterker

Bij deze luidsprekers worden geen luidsprekerkabels geleverd

voor aansluiting op een versterker. Neem de volgende punten in

acht bij het uitkiezen van de luidsprekerkabels zodat een optimale

prestatie van het luidsprekersysteem wordt verkregen:

• Gebruik luidsprekerkabels met een dikke middenkern en houd

de kabels zo kort mogelijk.

• Kabels hebben verschillende eigenschappen. Houd hiermee

rekening wanneer u een willekeurige kabel gebruikt.

• Kies kabels met een zo laag mogelijke weerstand en zorg dat

de kabels stevig op de aansluitingen van de luidsprekers en de

versterker zijn aangesloten.

Aansluiten van de kabels

Schakel de versterker uit.

Sluit de kabels op de ingangsaansluitingen (onder) aan

de achterkant van de luidspreker aan. De polariteit van de

ingangsaansluitingen is rood voor positief (+) en zwart voor

negatief (–).

Sluit het andere uiteinde van de kabels aan op de

luidspreker-uitgangsaansluitingen van de versterker

(raadpleeg de handleiding van de versterker voor verdere

informatie).

• Pak de kapknopjes op de onderste ingangsaansluitingen vast,

draai ze naar links (tegen de klok in) en steek de

luidsprekerdraden in de gaten van de aansluitingen. Draai

daarna de knopjes vast om de kortsluitstaafjes en de draden

vast te zetten.

• U kunt ook een luidsprekerkabel met banaanstekker

gebruiken. Vergeet bij gebruik van een banaanstekker niet om

het kapje op het puntje van de ingangsaansluiting te

verwijderen.

• Nadat u de stekkers in de aansluitbussen hebt gestoken, trekt

u lichtjes aan de kabels om te controleren of de stekkers stevig

vastzitten. Een slecht contact kan resulteren in storingen of

onderbrekingen in het geluid.

• Als de draden uit de aansluitingen steken en met elkaar in

contact komen, zal dit een extra belasting voor de versterker

betekenen. Het is mogelijk dat de versterker dan niet meer

werkt en deze kan zelfs worden beschadigd.

LET OP

Op deze luidsprekeraansluitingen staat een

GEVAARLIJKE spanning

. Om een elektrische schok te

voorkomen bij het aansluiten en losmaken van de

luidsprekerkabels, moet u de stekker uit het

stopcontact halen voordat u niet geïsoleerde

onderdelen aanraakt.

D3-4-2-2-3_A_Du

Kortsluitstaafjes

Rode aansluiting (+)

Zwarte aansluiting

(–)

S-8EX_DU.book 7 ページ２００８年７月１６日　水曜日　午後２時２４分

Enkeldraads verbindingen

Bij enkeldraads verbindingen verbindt u de midden-tot-

hogefrequentie en de lagefrequentie gedeelten van het crossover-

netwerk met de kortsluitstaafjes die bij dit apparaat worden

geleverd en dan sluit u de (+) draad van uw versterker op de rode

aansluitpool aan en de (–) draad van de versterker op de zwarte

aansluitpool, zoals hieronder is aangegeven.

Dubbeldraads verbindingen

Bij tweedraads verbindingen verbindt u onafhankelijk de

luidsprekersystemen die vanaf de versterker komen met

respectievelijk de hoog- en laag-frequentie aansluitingen.

Hierdoor zijn de CST-driver en de basdriver onafhankelijk met de

versterker verbonden, zodat u de vrijheid hebt om het beste

kabeltype voor elk van de drivers te gebruiken. Verbind een stel

draden met de onderste aansluitpolen (netwerk van basdriver).

Verbind daarna het tweede stel draden met de bovenste

aansluitpolen (netwerk van CST-driver). Sluit daarna alle draden

aan op de corresponderende aansluitingen van de versterker. Let

op dat u beide (+) draden met de (+) aansluitingen van de

versterker verbindt en beide (–) draden met de (–) aansluitingen

van de versterker, zoals hieronder is aangegeven.

SPEAKERS OUTPUT

Verbinding met

kortsluitstaafje

Luidspreker (achterkant):

Ingangspaneel

Versterker

(achterkant)

(Afbeelding toont één kanaal)

Luidspreker

SPEAKERS OUTPUT

Luidspreker (achterkant):

Ingangspaneel

Versterker

(achterkant)

(Afbeelding toont één kanaal)

Luidspreker

S-8EX_DU.book 8 ページ２００８年７月１６日　水曜日　午後２時２４分

Nederlands

Verbindingen voor biversterking

Bij biversterking wordt de beste prestatie verkregen wanneer speciale versterkers voor de lagefrequentie en midden-tot-hogefrequentie

gedeelten worden gebruikt.

Er zijn twee configuraties mogelijk die gewoonlijk als horizontale en verticale biversterking worden aangeduid.

Verwijder de kortsluitstaafjes voordat u de luidsprekerkabels aansluit bij biversterking-verbindingen.

Als u dit vergeet, kunnen de versterkers worden beschadigd.

Verticale biversterking

Bij deze configuratie worden identieke stereo versterkers voor de

luidsprekers gebruikt. Een kanaal van elke versterker versterkt het

lagefrequentie gedeelte en het andere kanaal versterkt het

hogefrequentie gedeelte, zoals hieronder is aangegeven.

Verbind een versterkerkanaal met behulp van een stel draden met

de onderste aansluitpolen (netwerk van basdriver).

Verbind daarna het andere versterkerkanaal met behulp van een

tweede stel draden met de bovenste aansluitpolen (netwerk van

CST-driver).

Let op dat u beide (+) draden met de (+) aansluitingen van de

versterker verbindt en beide (–) draden met de (–) aansluitingen

van de versterker.

Horizontale biversterking

Bij deze configuratie kunt u verschillende stereo versterkers

gebruiken voor de lagefrequentie en midden-tot-hogefrequentie

gedeelten van het luidsprekersysteem (bijv. buisversterkers voor

de hoge frequenties en halfgeleiderversterkers voor de lage

frequenties). Elk kanaal van een versterker stuurt het

lagefrequentie gedeelte van elke luidspreker aan en elk kanaal van

de andere versterker stuurt het midden-tot-hogefrequentie

gedeelte aan, zoals hieronder is aangegeven.

Bij deze methode moeten beide versterkers dezelfde versterking

hebben, anders zal de weergave van de lage frequenties en

midden- tot hogefrequenties niet in balans zijn. Neem voor verdere

informatie contact op met uw plaatselijke dealer.

Let op

Luidspreker

SPEAKERS OUTPUT

INPUT

OUTPUT

INPUT

Ch.1

Ch.2

OUTPUT

Luidspreker

(achterkant):

Ingangspaneel

(Afbeelding toont één kanaal)

Eindversterker

(achterkant)

(Los verkrijgbare

Y-adapter)

Voorversterker (achterkant)

SPEAKERS OUTPUT

INPUT

SPEAKERS OUTPUT

INPUT

OUTPUT

Eindversterker

(achterkant)

(Lage frequenties)

Eindversterker

(achterkant)

(Hoge frequenties)

(Afbeelding toont één kanaal)

Luidspreker

(achterkant):

Ingangspaneel

Luidspreker

Voorversterker (achterkant)

(Los verkrijgbare Y-adapter)

S-8EX_DU.book 9 ページ２００８年７月１６日　水曜日　午後２時２４分

Aanvullende informatie

Gebruik van de schuimpluggen

Bij dit apparaat worden schuimpluggen geleverd die u kunt

gebruiken voor het instellen van het volume van het basgeluid. Om

de schuimpluggen te gebruiken, steekt u deze voorzichtig in de

basreflexpoorten aan de zijkanten van de luidspreker. Steek enkel

schuimplug A naar binnen of schuimplug A en B om het

gewenste geluid te verkrijgen.

Gebruik van enkel schuimplug A

Gebruik van schuimplug A en B

Bevestigen/verwijderen van het

luidsprekerfront

Bij deze luidspreker wordt een luidsprekerfront geleverd dat u als

volgt kunt bevestigen en verwijderen:

Om het front te bevestigen, lijnt u de gaten in de

luidspreker uit met de pennen op het front en drukt dan het

front stevig tegen de luidspreker.

Om het front te verwijderen, pakt u met uw handen de

boven- en onderrand van het front aan de linkerkant vast en

trekt het front dan voorzichtig naar u toe om het linker

gedeelte van het front los te maken van de luidspreker.

Breng uw handen vervolgens naar het midden van het

front en trek opnieuw voorzichtig de boven- en onderrand

naar u toe om het middelste gedeelte los te maken.

Pak tenslotte de boven- en onderrand van het front aan

de rechterkant vast en trek het front voorzichtig naar u toe

om het resterende gedeelte van het front los te maken van

de luidspreker.

Schoonmaken van de

luidsprekerbehuizing

Bij normaal gebruik is het voldoende als u de luidspreker af en toe

met een droge doek afveegt. Voor het verwijderen van hardnekkig

vuil kunt u de doek bevochtigen met een neutraal

reinigingsmiddel dat vijf- of zesmaal verdund is met water. Wring

de doek goed uit voordat u begint. Gebruik geen meubelwas of

sterke reinigingsmiddelen.

Gebruik nooit witte spiritus, benzine, insecticidenspray of andere

chemische middelen op of in de buurt van de luidsprekers, want

deze kunnen de afwerking aantasten.

Bas

eflex

ten

Bas

eflex

ten

S-8EX_DU.book 10 ページ２００８年７月１６日　水曜日　午後２時２４分

Nederlands

Technische gegevens

Behuizing. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Basreflex, vloertype

(magnetisch afgeschermd)

Luidsprekersysteem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-wegsysteem

Woofer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16 cm conus x 2

Mid-tweeter . . . . . . . . . . . . . . . . . . . . . . . . . . .14 cm conus/3 cm koepel

Impedantie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Frequentiebereik . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34 Hz tot 100 kHz

Gevoeligheid . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88,5 dB (2,83 V)

Maximaal ingangsvermogen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 160 W

Buitenafmetingen . . . . . . . . . .723 (B) mm x 263 (H) mm x 387 (D) mm

Gewicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28 kg

Bijgeleverde accessoires

Pennen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Kurkschijfjes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Grote antislipkussentjes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Kleine antislipkussentjes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Schuimpluggen (A,B). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Luidsprekervoet. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Vulringen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Veerring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Schroef (M5 x L40) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Schroeven (M6 x L35) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Front . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Handleiding

Wijzigingen in ontwerp en technische gegevens voorbehouden,

zonder voorafgaande kennisgeving.

Magnetische afscherming

Deze luidsprekers zijn magnetisch afgeschermd. Afhankelijk van

de opstelling kan het echter toch voorkomen dat kleurvervorming

optreedt wanneer de luidsprekers te dicht bij het scherm van een

televisietoestel staan.

Als dit gebeurt, schakelt u de televisie uit en dan na 15 minuten tot

30 minuten weer in. Blijft het probleem bestaan, zet de

luidsprekers dan verder van de televisie vandaan.

is een handelsmerk dat op een product staat dat is

uitgerust met Pioneer’s Phase Control technologie. Met deze

technologie is een hoogwaardige geluidsweergave via elke

component mogelijk door verbetering van de totale fase-

aanpassing.

Uitgegeven door Pioneer Corporation.

Opmerking

S-8EX_DU.book 11 ページ２００８年７月１６日　水曜日　午後２時２４分

Muchas gracias por la adquisición de este producto Pioneer.

Lea todo este manual de instrucciones para aprender a operar correctamente su modelo.

Después de haber leído las instrucciones, guarde el manual en un lugar seguro para poderlo consultar en el futuro.

Índice

Antes de comenzar

Contenido de la caja

Acerca de la serie EX

Tecnología que respalda el S-8EX

. . . . . . . . . . . . . . . . . . . . . . . . . . 3

CST

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Diafragma de grafito cerámico

. . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Diafragma de aleación de magnesio

. . . . . . . . . . . . . . . . . . . . . . 4

Excitadores de graves

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Construcción de la caja acústica de graves

. . . . . . . . . . . . . . . . . 4

Redes de frecuencias de cruce

. . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Colaboración con Air Studios

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Instalación y situación

Modo de instalación

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Cuando lo instale directamente sobre el piso

. . . . . . . . . . . . . . . . 5

Empleo de la base de altavoz suministrada

. . . . . . . . . . . . . . . . . 5

Empleo del soporte de altavoz Pioneer CP-7EX

. . . . . . . . . . . . . . . 6

Selección del lugar de colocación de los sistemas de altavoces

. . 6

Conexiones

Conexión al amplificador

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Conexión de los cables

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Conexiones de un cable sencillo

. . . . . . . . . . . . . . . . . . . . . . . . . . 8

Conexiones de dos cables

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Conexiones para dos amplificadores

. . . . . . . . . . . . . . . . . . . . . . 9

Información adicional

Empleo de los tapones de espuma

. . . . . . . . . . . . . . . . . . . . . . . . 10

Empleo de los tapones de espuma A solamente

. . . . . . . . . . . . . 10

Empleo de los tapones de espuma A y B

. . . . . . . . . . . . . . . . . . 10

Colocación/extracción de la cubierta de rejilla

. . . . . . . . . . . . . . . 10

Limpieza de la caja acústica

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Especificaciones

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Antes de comenzar

• La impedancia nominal de este sistema de altavoces es de 6

Conecte el sistema de altavoces a un amplificador que tenga

una impedancia de carga de 6

a 16

(un modelo que tenga

inscrito “6

– 16

” en los terminales de salida de altavoces

del amplificador).

Para evitar daños en el sistema de altavoces debido a una

sobrecarga de entrada, tenga presente las precauciones

siguientes:

• No aplique potencia al sistema de altavoces si excede la

entrada máxima permisible.

• Cuando emplee un ecualizador gráfico para acentuar los

sonidos altos de la gama de agudos, no aplique un volumen

excesivo del amplificador.

• No trate de forzar a un amplificador de poca potencia para que

produzca altos volúmenes de sonido (se incrementaría la

distorsión armónica del amplificador, y podría dañarse el

altavoz).

Precaución: instalación

• Cuando coloque esta unidad, cerciórese de que quede fijada

con seguridad y no la ponga en lugares en los que pudiera

correr el peligro de caídas y causar heridas en caso de un

desastre natural (como pudiera ser un terremoto).

• No monte los altavoces en la pared ni en el techo. Podrían

caerse y ocasionar heridas.

• No instale los altavoces en una posición elevada ni en la

pared. La rejilla de altavoz, si se monta incorrectamente,

puede caerse y ocasionar daños o heridas personales.

• Desconecte la alimentación y desenchufe su equipo

audiovisual y consulte las instrucciones antes de conectar

componentes. Asegúrese de emplear unos cables de

conexión adecuados.

Precaución: durante la utilización

• No ponga el altavoz sobre una superficie inestable. Correría el

peligro de caídas, pudiendo ocasionar heridas y daños en el

equipo.

• No emplee el altavoz para emitir sonido distorsionado durante

largos períodos de tiempo. Correría el peligro de incendios.

• No se suba ni se siente encima del altavoz, y no permita que

los niños jueguen sobre el altavoz.

• No ponga objetos grandes ni pesados sobre el altavoz.

• No ponga objetos magnéticos, como puedan ser

destornilladores, ni piezas de hierro cerca del altavoz de

agudos ni del de sonidos medios. Puesto que los altavoces

emplean imanes potentes, pueden atraer los objetos

metálicos, pudiendo ocasionar heridas o daños en el

diafragma.

K058_A_Sp

Si desea deshacerse de este producto, no lo mezcle con los residuos generales de su hogar. De conformidad con la legislación

vigente, existe un sistema de recogida distinto para los productos electrónicos que requieren un procedimiento adecuado de

tratamiento, recuperación y reciclado.

Las viviendas privadas en los estados miembros de la UE, en Suiza y Noruega pueden devolver gratuitamente sus productos electrónicos usados

en las instalaciones de recolección previstas o bien en las instalaciones de minoristas (si adquieren un producto similar nuevo).

En el caso de los países que no se han mencionado en el párrafo anterior, póngase en contacto con sus autoridades locales a fin de conocer el

método de eliminación correcto.

Al actuar siguiendo estas instrucciones, se asegurará de que el producto de desecho se somete a los procesos de tratamiento, recuperación y

reciclaje necesarios, con lo que se previenen los efectos negativos potenciales para el entorno y la salud humana.

S-8EX_SP.book 2 ページ２００８年７月１６日　水曜日　午後２時２５分

Españo

Contenido de la caja

Pies de punta x 3

Pastillas de corcho x 3

Pastillas antideslizantes grandes x 2

Pastillas antideslizantes pequeñas x 4

Tapones de espuma (A, B) x 2

Base de altavoz x 1

Arandelas x 2

Arandela de resorte x 1

Tornillo (M5 x L40) x 1

Tornillos (M6 x L35) x 6

Rejilla x 1

Manual de instrucciones

Acerca de la serie EX

La serie EX, que incorpora abundantes conocimientos

tecnológicos aplicados a los destacados altavoces Pioneer de

la serie TAD, ha sido desarrollada con el objetivo de crear el

mejor altavoz de este nivel de precios.

El diseño y la producción de la serie EX ha sido el resultado de un

esfuerzo internacional que representa lo más refinado de la

tecnología en altavoces de Pioneer.

Tecnología que respalda el S-8EX

CST

El excitador principal del sistema es el Transductor de fuente

coherente (CST), que se basa en la tecnología empleada en la

serie TAD. El diafragma del altavoz de agudos está montado

concéntricamente con respecto al ápice del cono del altavoz de

medios, y proporciona una fuente de un punto de sonido de

400 Hz a 100 kHz. El CST asegura un perfecto equilibrio del

espectro entre los sonidos directos y los reflejados que llega a los

oídos de los oyentes, ofreciendo un sonido más consistente en la

sala de audición y una capacidad mejorada de la imagen sonora.

Diafragma de grafito cerámico

El altavoz de agudos del CST incorpora un diafragma de grafito

cerámico que proporciona unas características incomparables de

potencia y absorción del sonido como ninguno de los demás

materiales actualmente empleados en sistemas de altavoces de

audio de primera clase. El poco peso y la excepcional potencia del

grafito cerámico se combinan para crear altavoces con una

resonancia del diafragma que puede alcanzar hasta niveles

inaudibles.

Grafito cerámico

Aluminio

Berilio

Aleación de boro

Carbón cerámico

Papel

Titanio

18 000

Velocidad (m/s)

Pérdida interna

16 000

14 000

12 000

10 000

8 000

6 000

4 000

2 000

0,005

0,015

0,025

S-8EX_SP.book 3 ページ２００８年７月１６日　水曜日　午後２時２５分

Diafragma de aleación de magnesio

El altavoz de la gama media de la serie CST incorpora un

diafragma de aleación de magnesio que se destaca por su poco

peso y alta pérdida interna, y proporciona una excelente

transitoriedad y mínimo colorido de los sonidos de la gama de

frecuencias medias.

Excitadores de graves

El excitador de graves ilustrado abajo forma los cimientos del

sistema de altavoces S-8EX. La potencia del excitador es el

resultado del material compuesto de aramida/carbón, creado

originalmente durante el desarrollo del S-1EX, que se emplea en

su diafragma. Se ha incorporado la tecnología exclusiva de

Pioneer en circuitos magnéticos LDMC para conservar la

linealidad desde los niveles bajos a los altos y para minimizar la

distorsión.

Construcción de la caja acústica de graves

La forma única del S-8EX se basa en una necesidad lógica. Para

poder sincronizar el tiempo de llegada del sonido desde el CST y

los dos excitadores de graves, cada excitador está montado sobre

un deflector que sirve para crear una delicada curva conocida

como la “curva de precisión” (vea la ilustración siguiente). Este

deflector, que consta de un MDF (tablero de fibra de densidad

media) de 65 mm de espesor, es además lo suficientemente fuerte

para contener la fuerza de los excitadores. Adicionalmente, el

paso de los graves se ha formado en un bloque muy grueso de

MDF, con lo que se consigue reducir el ruido del viento y se

producen unos sonidos graves claros y profundos.

Redes de frecuencias de cruce

Las redes de frecuencias de cruce emplean sólo los mejores

componentes. Las bobinas de núcleo de aire, los resistores no

inductivos y los capacitores de película en el paso de la señal han

sido todos seleccionados con mucho cuidado y han sido

optimizados para el excitador CST para producir la mayor

transparencia de la señal. Los excitadores de graves emplean

inductores de núcleo de chapa de acero al silicio que minimizan

la distorsión y la pérdida durante la transferencia de la energía.

Todos los componentes están directamente conectados a sus

materiales de conexión respectivos, en lugar de estarlo a una

tarjeta de circuito impreso, permitiendo de este modo conseguir

la pérdida mínima y el máximo rendimiento.

Colaboración con Air Studios

Desde que George Martin lo estableció in 1969 en Londres, Air

Studios de Inglaterra se ha ganado un reconocimiento

indiscutible de muchos artistas que lo consideran como el mejor

estudio de grabación del mundo. El sello de Air Studios que fue

otorgado al S-8EX indica que estos altavoces son capaces de

producir el sonido de alta calidad que buscan los mejores

creadores de sonido del mundo.

va de

ecisión

S-8EX_SP.book 4 ページ２００８年７月１６日　水曜日　午後２時２５分

Españo

Instalación y situación

Modo de instalación

Seleccione la configuración de instalación que desee entre las

siguientes.

Cuando lo instale directamente sobre el piso

Emplee los pies de punta suministrados cuando desee instalar el

altavoz directamente sobre la superficie del piso.

Instalación

Gire los pies de punta para introducirlos en las roscas de

las tres piezas metálicas roscadas (M6) empotradas en la

parte inferior del altavoz, y enrósquelos con seguridad.

Pongas las pastillas de corcho en los puntos de los tres

pies de punta golpeándolas al dejar apoyado el altavoz sobre

su base.

Ponga el altavoz encima de las pastillas de corcho.

• Puesto que esta unidad pesa unos 28 kg, es muy peligroso

intentar ajustar la tuerca del pie de punta mientras se tiene

inclinado el altavoz. Asegúrese de poner la unidad sobre un

lugar blando (como pueda ser una manta) para que no se

dañe el piso, y de efectuar la instalación entre dos personas

como mínimo.

Empleo de la base de altavoz suministrada

Cuando utilice la base de altavoz suministrada, no será necesario

emplear los pies de punta suministrados.

Instalación

Fije las pastillas antideslizantes (pequeñas) en las cuatro

posiciones de la parte inferior de la base.

Fije las pastillas antideslizantes (grandes) suministradas

en las dos posiciones de la superficie superior de la base de

altavoz.

Ponga el altavoz encima de la base.

El empleo de la base de altavoz suministrada permite el ajuste

preciso del ángulo del altavoz.

• Cuando utilice la base de altavoz suministrada, no fije el

altavoz en su posición con los tornillos. El el altavoz podría

caerse y ocasionar heridas.

Si no emplea las pastillas de corcho para colocar los

altavoces, es posible que los pies de punta causen

daños en el piso. Le recomendamos que emplee las

pastillas de corcho si se propone utilizar los pies de

punta.

Parte inferior

del altavoz

Pie de punta

Importante

Pastillas antideslizantes

equeñas

Pastillas antideslizantes g

andes

Base del

altavoz

Importante

S-8EX_SP.book 5 ページ２００８年７月１６日　水曜日　午後２時２５分

Empleo del soporte de altavoz Pioneer CP-7EX

Para emplear el soporte CP-7EX, debe colocarse la base de altavoz

suministrada a los pilares del soporte del CP-7EX. Monte los

soportes como se muestra a continuación.

Instalación

Extraiga el material de embalaje de los orificios de

tornillos avellanados que hay en la base de altavoz.

Fije la base del altavoz a los pilares del soporte del

CP-7EX.

Emplee solamente los tornillos suministrados (M6 x L35).

Fije las pastillas antideslizantes (grandes).

Empleando los tornillos suministrados (M5 x L40), la

arandela de resorte y la arandela, fije el altavoz al soporte.

Para ayudar mejor a que no se caiga el altavoz, emplee

solamente los tornillos suministrados para fijar el altavoz al

soporte del altavoz. Con respecto a los detalles, consulte las

instrucciones suministradas con el soporte de altavoz CP-7EX.

Selección del lugar de colocación de los sistemas de

altavoces

La situación dentro de la sala de audición tendrá un gran impacto

en el rendimiento general del sistema de altavoces S-8EX en

términos de función de los graves, precisión del tono, y de

creación de la imagen sonora. Todas las salas son distintas, por lo

que esta sección lo explica sólo a modo de guía. Las pruebas

realizadas en la misma sala darán los mejores resultados.

Emplee la gráfica siguiente como guía para determinar la

situación óptima de los altavoces.

• No ponga los altavoces en un lugar donde puedan quedar

bajo la luz directa del sol, y tampoco cerca de estufas o

acondicionadores de aire. Podría producirse deformación y

decoloración de la caja acústica y podrían dañarse los

altavoces.

• Pioneer no se hace responsable por ningún tipo de daño

debido al montaje y a la instalación inadecuados, al refuerzo

insuficiente, a la utilización indebida del producto, a desastres

naturales, etc.

nillos (M6 x L35)

Base del

altavoz

Pila

es del so

Base del so

CP-7EX

nillo (M5 x L40)

Pastillas antideslizantes g

andes

andelas

andela de

eso

30 cm a 60 cm

Altavoz central

Altavoz

delantero

Altavoz

delantero

Posición de audición

Importante

S-8EX_SP.book 6 ページ２００８年７月１６日　水曜日　午後２時２５分

Españo

Conexiones

Conexión al amplificador

Este altavoz no se suministra con los cables de altavoz utilizados

para la conexión a un amplificador. Tenga en cuenta los factores

siguientes cuando seleccione los cables de altavoz para

aprovechar al máximo el rendimiento de su sistema de altavoces:

• Emplee un cable de gran calibre, y de la mínima longitud

necesaria.

• Los cables tienen características distintas. Recuerde lo

siguiente cuando utilice cualquier tipo de cables.

• Seleccione cables de la mínima resistencia posible, y

asegúrese de que las conexiones de los cables al amplificador

y al altavoz sean firmes y sólidas.

Conexión de los cables

Desconecte la alimentación del amplificador.

Conecte el extremo de un cable a los terminales de

entrada (inferiores) de la parte posterior. En cuanto a la

polaridad de los terminales, el rojo es positivo (+) y el negro

es negativo (–).

Conecte el otro extremo del cable a los terminales de

salida de altavoz en el amplificador, en el canal asignado a al

altavoz y manteniendo la polaridad (para más detalles al

respecto, consulte el manual de instrucciones del

amplificador).

• Tome los bornes de tapa de los terminales de entrada

inferiores y gírelos hacia la izquierda, inserte los cables de

altavoz en los orificios de los terminales, y apriete luego los

bornes para fijar la barra cortocircuitadora y los cables.

• También podrá conectar los terminales del altavoz con una

clavija de punta cónica. Cuando emplee una clavija de punta

cónica, no se olvide de quitar la tapa de la punta del terminal

de entrada.

• Después de haber efectuado la conexión tire ligeramente del

cable para asegurar la seguridad y solidez de la conexión. Las

conexiones defectuosas pueden ocasionar ruido e

interrupción del sonido.

• Si los hilos de los cables salen de los terminales y entran en

contacto entre sí, el amplificador recibirá una carga adicional

excesiva. Esto puede hacer que el amplificador deje de

funcionar y incluso pueda dañarse.

PRECAUCIÓN

Por estos terminales de altavoz circula

tensión ACTIVA

que es PELIGROSA

. Para evitar el peligro de descargas

eléctricas al conectar o desconectar los cables de

altavoz, desenchufe el cable de alimentación antes de

tocar las partes de los cables que no están aisladas.

D3-4-2-2-3_A_Sp

Barra cortocircuitadora

Terminal rojo (+)

Terminal negro

(–)

S-8EX_SP.book 7 ページ２００８年７月１６日　水曜日　午後２時２５分

Conexiones de un cable sencillo

Para las conexiones de un cable sencillo, conecte las secciones

de frecuencias medias a altas y la de frecuencias bajas de la red

de frecuencias de cruce con el enlace de cortocircuito

suministrado con esta unidad, y luego conecte el cable (+) desde

su amplificador a uno de los bornes de unión rojos y el cable (–)

desde el amplificador a uno de los bornes de unión negros, como

se muestra a continuación.

Conexiones de dos cables

En una conexión de dos cables, enchufe independientemente los

altavoces desde el amplificador a sus clavijas respectivas de altas

y bajas frecuencias. De este modo el excitador CST y los

excitadores de graves se conectan independiente y directamente

al amplificador, otorgándole la libertad de optimizar el tipo de

cable para cada uno de los excitadores. Conecte un juego de

cables al juego inferior de los bornes de unión (red específica de

excitadores de graves). Luego, conecte un segundo juego de

cables a los bornes de unión superiores (red específica de

excitadores de CST). Después, conecte ambos juegos de cables a

los terminales correspondientes del amplificador. Tenga cuidado

para conectar ambos cables (+) a los terminales (+) del

amplificador y ambos cables (–) a los terminales (–) del

amplificador, como se muestra a continuación.

SPEAKERS OUTPUT

Conexión del

enlace de

cortocircuito

Altavoz (trasero): Panel de entrada

Amplificador

(trasero)

(Sólo se muestra un canal)

Altavoz

SPEAKERS OUTPUT

Altavoz (trasero): Panel de entrada

Amplificador

(trasero)

(Sólo se muestra un canal)

Altavoz

S-8EX_SP.book 8 ページ２００８年７月１６日　水曜日　午後２時２５分

Españo

Conexiones para dos amplificadores

El sistema de dos amplificadores proporciona el mejor rendimiento cuando se emplean amplificadores exclusivos para las secciones de las

bajas frecuencias y para la de las frecuencias medias a altas.

Pueden efectuarse dos configuraciones, que son las de dos amplificadores en horizontal y vertical.

Extraiga los enlaces de cortocircuito antes de conectar los cables de altavoz en conexiones de dos amplificadores.

Si no lo hace así, pueden producirse daños en los amplificadores.

Dos amplificadores en vertical

Con esta configuración, se emplean amplificadores estéreo

idénticos para cada sistema de altavoces. Un canal de cada

amplificador excita la sección de bajas frecuencias y el otro canal

excita la sección de altas frecuencias, como se muestra a

continuación.

Conecte un juego de cables y el canal de amplificador al juego

inferior de los bornes de unión (red específica de excitadores de

graves).

Luego, conecte un segundo juego de cables y el otro canal de

amplificador a los bornes de unión superiores (red específica de

excitadores de CST).

Tenga cuidado para conectar ambos cables (+) a los terminales

(+) del amplificador y ambos cables (–) a los terminales (–) del

amplificador.

Dos amplificadores en horizontal

Con esta configuración, podrá emplear amplificadores estéreo

distintos para las secciones de bajas y de altas a medias

frecuencias del sistema de altavoces (es decir, amplificadores de

válvulas para las altas frecuencias y de estado sólido para las

bajas frecuencias). Cana canal de un amplificador excita la

sección de bajas frecuencias de cada sistema de altavoces y cada

canal del otro amplificador excita la sección de frecuencias altas

a medias, como se muestra a continuación.

Este método requiere que ambos amplificadores tengan la misma

ganancia; de lo contrario, se percibirá un desequilibrio entre la

reproducción de las frecuencias bajas y la de las frecuencias

medias a altas por el sistema de altavoces. Si tiene alguna duda,

consulte al distribuidor de su localidad.

Precaución

Altavoz

SPEAKERS OUTPUT

INPUT

OUTPUT

INPUT

Ch.1

Ch.2

OUTPUT

Altavoz (trasero):

Panel de entrada

(Sólo se muestra un canal)

Amplificador

de potencia

(trasero)

(Adaptador en Y de

venta en los

establecimientos

del ramo)

Preamplificador (trasero)

SPEAKERS OUTPUT

INPUT

SPEAKERS OUTPUT

INPUT

OUTPUT

Amplificador de

potencia (trasero)

(bajas frecuencias)

Amplificador de

potencia (trasero)

(altas frecuencias)

(Sólo se muestra un canal)

(Adaptador en Y de venta

en los establecimientos

del ramo)

Altavoz (trasero):

Panel de entrada

Altavoz

Preamplificador (trasero)

S-8EX_SP.book 9 ページ２００８年７月１６日　水曜日　午後２時２５分

Información adicional

Empleo de los tapones de espuma

Esta unidad está provista de tapones de espuma que son útiles

para ajustar el volumen del sonido de los graves. Para emplearlos,

ponga con cuidado los tapones de espuma en los orificios de

reflejo de graves de uno de los lados del altavoz. Inserte sólo el

tapón de espuma A, o ambos tapones de espuma A y B para

conseguir el sonido deseado.

Empleo de los tapones de espuma A solamente

Empleo de los tapones de espuma A y B

Colocación/extracción de la cubierta

de rejilla

Este sistema de altavoces se sirve con cubiertas de rejilla que

pueden colocarse y extraerse de la forma siguiente:

Para colocar la cubierta de la rejilla, alinee los orificios del

altavoz con los apéndices de la rejilla, y empuje firmemente.

Para extraer la cubierta de la rejilla, tómela por los bordes

superior e inferior de la cubierta de la rejilla del lado

izquierdo con las dos manos, y tire con cuidado hacia usted

para separar del altavoz la parte izquierda de la cubierta de

la rejilla.

Luego, mueva las manos a la parte intermedia de la

cubierta de la rejilla y tire con cuidado otra vez de los bordes

superior e inferior hacia usted para separar la parte

intermedia.

Finalmente, tome los bordes superior e inferior de la

cubierta de la rejilla por el lado derecho y tire con cuidado

hacia usted para separar del altavoz la parte que queda de la

cubierta de la rejilla.

Limpieza de la caja acústica

En condiciones normales de utilización, emplee un paño seco

para frotar la superficie y mantener limpias las cajas acústicas. Si

es necesario, límpielas con un paño humedecido en un

detergente neutro diluido en cinco o seis partes de agua, y

enjuáguelo bien. No emplee cera para muebles ni detergentes.

No utilice nunca, ni en la unidad como cerca de ella, disolventes,

bencina, pulverizadores de insecticida u otros productos

químicos, ya que estos productos podrían corroer la superficie.

ificios de

eflejo de g

aves

ificios de

eflejo de g

aves

S-8EX_SP.book 10 ページ２００８年７月１６日　水曜日　午後２時２５分

Españo

Especificaciones

Tipo. . . . . . . . . . . . . . . . . . . . Tipo sobre el piso con reflexión de graves

(con protección magnética)

Configuración . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3 vías

Altavoz de graves . . . . . . . . . . . . . . . . . . . . . . . . . . . . Cono de 16 cm x 2

Altavoz de medios. . . . . . . . . . . . . . . . . . Cono de 14 cm/domo de 3 cm

Impedancia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Respuesta en frecuencia . . . . . . . . . . . . . . . . . . . . . . . . 34 Hz a 100 kHz

Sensibilidad. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88,5 dB (2,83 V)

Potencia de entrada máxima. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 160 W

Dimensiones exteriores . . 723 (An) mm x 263 (Al) mm x 387 (Prf) mm

Peso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28 kg

Accesorios suministrados

Pies de punta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Pastillas de corcho . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Pastillas antideslizantes grandes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Pastillas antideslizantes pequeñas . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Tapones de espuma (A, B) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Base de altavoz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Arandelas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Arandela de resorte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Tornillo (M5 x L40). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Tornillos (M6 x L35). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Rejilla . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Manual de instrucciones

Especificaciones y diseño sujetos a posibles cambios sin previo

aviso debido a mejoras del producto.

Protección magnética

El sistema del altavoz tiene protección magnética. Sin embargo,

dependiendo del lugar de instalación, pueden producirse

distorsiones de color en la pantalla del televisor si los sistemas de

altavoces están cerca de él.

Si así sucede, apague el televisor, y vuélvalo a encender después

de 15 minutos a 30 minutos. Si el problema persiste, aparte del

televisor el sistema de altavoces.

es una marca comercial que llevan los productos que

incorporan la tecnología de control de fase de Pioneer. Esta

tecnología permite la reproducción del sonido de alta calidad a

través de cada componente mediante la mejora de la

correspondencia de fase general.

Publicado por Pioneer Corporation.

Nota

S-8EX_SP.book 11 ページ２００８年７月１６日　水曜日　午後２時２５分

Obrigado por ter adquirido este produto Pioneer.

Leia por favor estas instruções de utilização na sua totalidade para ficar a saber como operar adequadamente o seu aparelho.

Depois de terminar a leitura destas instruções, guarde-as num local seguro para referência futura.

Índice

Antes de começar

O que encontra na caixa

Sobre a série EX

Tecnologia por detrás do S-8EX

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

CST

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Diafragmas de Grafite Cerâmica

. . . . . . . . . . . . . . . . . . . . . . . . . . 3

Diafragmas de Liga de Magnésio

. . . . . . . . . . . . . . . . . . . . . . . . . 4

Unidades de Graves

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Construção da Caixa de Graves

. . . . . . . . . . . . . . . . . . . . . . . . . . 4

Redes de Crossover

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Colaboração com Air Studios

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Instalação e Disposição

Como instalar

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Quando instalar directamente no chão

. . . . . . . . . . . . . . . . . . . . . 5

Utilização da base de coluna fornecida

. . . . . . . . . . . . . . . . . . . . 5

Utilização do suporte de coluna Pioneer CP-7EX

. . . . . . . . . . . . . 6

Escolha do local onde colocar os sistemas de colunas

. . . . . . . . 6

Ligações

Ligação a um amplificador

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Ligação dos cabos

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Ligações de um fio único

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Ligações de bi-cablagem

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Ligações de bi-amplificação

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Outra Informação

Utilização das cavilhas de espuma

. . . . . . . . . . . . . . . . . . . . . . . . 10

Utilização das cavilhas A apenas

. . . . . . . . . . . . . . . . . . . . . . . . 10

Utilização de ambas as cavilhas A e B

. . . . . . . . . . . . . . . . . . . . 10

Colocar/retirar a grelha de cobertura

. . . . . . . . . . . . . . . . . . . . . . 10

Limpeza da caixa das colunas

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Especificações

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Antes de começar

• A impedância nominal deste sistema de colunas é de 6

Ligue o sistema de colunas a um amplificador com uma

impedância de carga entre 6

e 16

(um modelo com a

indicação “6

– 16

” afixada nos terminais de saída para as

colunas).

De modo a prevenir danos nas colunas resultantes de

sobrecarga na entrada, observe por favor as seguintes

precauções:

• Não forneça potência ao sistema de colunas para além da

entrada máxima permitida.

• Quando utilizar um equalizador gráfico para dar ênfase a sons

altos na faixa das altas frequências, não utilize um volume de

amplificação excessivo.

• Não force um amplificador de baixa potência a produzir altos

volumes de som (a distorção harmónica do amplificador

aumentará, além de poder danificar a coluna).

Precaução: instalação

• Quando instalar este aparelho, certifique-se que está

firmemente segurado, evitando zonas em que possa cair e

causar ferimentos em caso de desastres naturais (tais como

um tremor de terra).

• Não fixe estas colunas à parede ou ao tecto. Podem cair,

causando ferimentos.

• Não instale as as suas colunas sobre a cabeça, na parede ou

notecto. Se mal fixadas, a grelha das colunas pode cair,

causando danos e ferimentos.

• Desligue da tomada o seu equipamento audio-visual e

consulte o manual de instruções quando ligar os

componentes entre si. Certifique-se que utiliza os cabos de

ligação adequados.

Precaução: utilização

• Não coloque a coluna numa superfície instável. Pode tornar-

se perigosa em caso de queda, para além de danificar o

equipamento.

• Não utilize a coluna para produzir som distorcido durante

longos períodos de tempo. Tal pode resultar em incêndio.

• Não se sente nem se ponha em pé em cima das colunas. Não

deixe as crianças brincar com as colunas.

• Não coloque objectos grandes ou pesados sobre as colunas.

• Não coloque objectos magnéticos tais como chaves de

parafusos ou peças de ferro perto do tweeeter ou dos médios.

As colunas utilizam fortes magnetes, podendo atrair objectos,

causando ferimentos ou danificando o diafragma.

K058_A_Po

Se quiser deitar fora este produto, não o misture com o lixo comum. De acordo com a legislação, existe um sistema de recolha

separado para os equipamentos electrónicos fora de uso, que requerem tratamento, recuperação e reciclagem apropriados.

Os consumidores dos Estados-membros da UE, da Suíça e da Noruega podem entregar equipamentos electrónicos fora de uso em

determinadas instalações de recolha ou a um retalhista (se adquirirem um equipamento novo similar).

Nos países não mencionados acima, informe-se sobre o método de eliminação correcto junto das autoridades locais.

Ao fazê-lo estará a garantir que o produto que já não tem utilidade para si é submetido a processos de tratamento, recuperação e reciclagem

adequados, evitando-se assim potenciais efeitos negativos para o ambiente e a saúde humana.

S-8EX_PO.book 2 ページ２００８年７月１６日　水曜日　午後８時０分

Português

O que encontra na caixa

Espigões x 3

Almofadas de cortiça x 3

Almofadas anti-derrapantes grandes x 2

Almofadas anti-derrapantes pequenas x 4

Cavilhas de espuma (A,B) x 2

Base de coluna x 1

Anilhas x 2

Anilha de mola x 1

Parafuso (M5 x L40) x 1

Parafusos (M6 x L35) x 6

Grelha x 1

Manual de instruções

Sobre a série EX

A série EX, incorporando o abundante know-how

tecnológico por detrás da série de colunas TAD, bandeira da

Pioneer, foi desenvolvida com o objectivo de criar a

derradeira coluna na sua gama de preços.

A concepção e produção da série EX resulta de um esforço

internacional que representa o melhor da tecnologia de colunas

Pioneer.

Tecnologia por detrás do S-8EX

CST

O mecanismo propulsor do sistema é Transdutor de Fonte

Coerente (CST) baseado na tecnologia utilizada no TAD. O

diafragma do tweeter está montado concentricamente com o

vértice do cone de médios e proporciona uma fonte sonora

pontual entre 400 Hz e 100 kHz. O CST assegura o equilíbrio

espectral perfeito entre o sons directos e os sons reflectidos que

chegam aos ouvidos do ouvinte, proporcionando um som mais

consistente em toda a câmara de audição e uma capacidade

imagética melhorada.

Diafragmas de Grafite Cerâmica

Os tweeters do CST apresentam diafragmas de grafite cerâmica

que proporcionam resistência de alto nível e características de

amortecimento praticamente sem rival entre todos os outros

materiais actualmente em utilização em sistemas de colunas

áudio de topo de gama. A leveza da grafite cerâmica e a sua

resistência excepcional, conjuntamente, criam colunas cuja

ressonância do diafragma pode ser levada muito para além da

faixa de audição.

Grafite Cerâmica

Alumínio

Berílio

Liga da Boron

Carbono Cerâmico

Papel

Titânio

18 000

Velocidade (m/s)

Perda Interna

16 000

14 000

12 000

10 000

8 000

6 000

4 000

2 000

0,005

0,015

0,025

S-8EX_PO.book 3 ページ２００８年７月１６日　水曜日　午後８時０分

Diafragmas de Liga de Magnésio

Os médios do CST apresentam diafragma de liga de magnésio

cuja leveza característica e alta perda interna proporcionam

transição excelente e coloração mínima dos sons médios.

Unidades de Graves

O mecanismo propulsor de graves ilustrado abaixo serve de

fundação para o sistema de colunas S-8EX. A resistência do

mecanismo é o resultado do compósito Aramida/Carbono, criado

originalmente durante o desenvolvimento do S-1EX, que é

utilizado no seu diafragma. A tecnologia de circuito magnético

LDMC, exclusiva da Pioneer, foi incorporada de modo a preservar

a linearidade de níveis de saída, desde baixos até altos, e a

minimizar a distorção.

Construção da Caixa de Graves

A forma única do S-8EX é baseada numa necessidade lógica. De

modo a sincronizar o tempo de chegada do som proveniente do

CST e das duas unidades de graves, cada unidade é montada

sobre um deflector que serve para criar uma curva altamente

delicada conhecida com a “curva de precisão” (ver ilustração

abaixo). Fabricado com MDF (prancha de fibra de média

densidade) até 65 mm, este deflector é, além disso, forte

suficiente para conter a força propulsora das unidade de graves.

Além disso, o porto dos graves foi esculpido num bloco de MDF

extremamente espesso, resultando na redução de ruído de vento,

para um som límpido, profundo.

Redes de Crossover

As redes de crossover utilizam apenas os melhores componentes.

Bobinas com núcleo de ar, resistores não indutivos e capacitores

de filme no caminho do sinal foram todos cuidadosamente

escolhidos e optimizados para a unidade CST, de modo a

proporcionar a maior transparência ao sinal. Os mecanismos de

graves utilizam inductores com núcleo de placas de aço silicone

que minimizam a distorção e as perdas, durante a transferência

de energia. Todos os componentes estão ligados directamente ao

seu material de cablagem respectivo, ao invés de estarem ligados

a um circuito impresso, permitindo perdas minímas e um máximo

desempenho.

Colaboração com Air Studios

Desde a sua fundação por George Martin em 1969, Londres, o Air

Studios inglês adquiriu o respeito inequívoco por parte de

múltiplos artistas que o reconhecem como o principal estúdio de

gravação do mundo. O selo Air Studios que foi atribuído ao S-8EX

indica que estas colunas são capazes de produzir o som de alta

qualidade exigido pelos criadores de som mais exigentes do

mundo.

va de

ecisão

S-8EX_PO.book 4 ページ２００８年７月１６日　水曜日　午後８時０分

Português

Instalação e Disposição

Como instalar

Seleccione o modo de instalação que pretende.

Quando instalar directamente no chão

Utilize os espigões fornecidos quando instalar a coluna

directamente na superfície do chão.

Instalação

Aparafuse os espigões nos orífícios dos três furos metal

roscados (M6) abertos na base das colunas. Aparafuse-os

firmemente.

Coloque as almofadas de cortiça nas posições que as três

pontas dos espigões irão acertar quando a coluna estiver na

sua posição.

Coloque a coluna sobre as almofadas de cortiça.

• Uma vez que este aparelho pesa cerca de 28 kg, é muito

perigoso tentar ajustar a porca do espigão inclinando o

aparelho. Certifique-se que coloca a coluna sobre uma

superfície macia (tal como um cobertor) de modo a não

danificar o chão, e que procede à instalação com pelo menos

duas pessoas.

Utilização da base de coluna fornecida

Quando utilizar a base de coluna fornecida, não é necessário

utilizar os espigões fornecidos.

Instalação

Afixe as almofadas anti-derrapantes (pequenas) nos

quatro locais na base da base.

Afixe as bases anti-deslizantes (grandes) nas duas bases

sobre a superfície da base da coluna.

Coloque a coluna sobre a base.

A utilização da base da coluna permite um ajuste preciso do

ângulo da coluna.

• Quando utilizar a base da coluna fornecida, não coloque a

coluna na sua posição com os parafusos. A coluna pode cair

e causar ferimentos.

Senão não utilizar as almofadas de cortiça quando

colocar as colunas, os espigões podem danificar o chão.

Se pretender utilizar os espigões, recomendamos

vivamente que utilize as almofadas de cortiça.

Base da

coluna

Espigão

Importante

Almofadas anti-de

antes

equenas

Almofadas anti-de

antes g

andes

Base de

coluna

Importante

S-8EX_PO.book 5 ページ２００８年７月１６日　水曜日　午後８時０分

Utilização do suporte de coluna Pioneer CP-7EX

Para utilizar o suporte CP-7EX, a base de coluna fornecida precisa

estar fixa às hastes do suporte do CP-7EX. Monte o suporte como

abaixo demonstrado.

Instalação

Retire o material de embalar dos buracos dos parafusos

embutidos na base da coluna.

Fixe a base da coluna ao tronco do suporte do CP-7EX.

Utilize apenas os parafusos fornecidos (M6 x L35).

Afixe as almofadas anti-derrapantes (grandes).

Fixe a coluna à base utilizando dos parafusos fornecidos

(M5 x L40), a anilha de mola e a anilha.

Para ter a certeza que a coluna não cai, utilize apenas os

parafusos fornecidos para fixar o sistema da coluna ao

suporte da coluna. Para mais detalhes, consulte as instruções

fornecidas com o suporte de coluna CP-7EX.

Escolha do local onde colocar os sistemas de colunas

A localização do sistema de colunas no quarto de audição tem um

grande impacto sobre o desempenho total do sistema de colunas

S-8EX, em termos de desempenho de baixos, precisão tonal, e

imagem sonora. Todos os quartos são diferentes; esta secção

serve apenas de guia. A experimentação no seu quarto dará

resultados óptimos.

Utilize o gráfico abaixo para determinar a localização óptima das

colunas.

• Não coloque as colunas sob luz solar directa. Evite colocá-las

perto de aquecedores ou ar condicionados. Tal pode empenar

ou descolorar as caixas das colunas, ou danificar as colunas.

• A Pioneer não assume qualquer responsabilidade sobre

danos resultants da montagem, fixação deficiente, reforço

insuficiente, má utilização do produto, actos da natureza, etc.

afusos (M6 x L35)

Base de

coluna

onco do su

Base do su

CP-7EX

Anilhas

Anilha de mola

afuso (M5 x L40)

Almofadas anti-de

antes g

andes

Posição de audição

30 cm a 60 cm

Coluna central

Coluna

frontal

Coluna

frontal

Importante

S-8EX_PO.book 6 ページ２００８年７月１６日　水曜日　午後８時０分

Português

Ligações

Ligação a um amplificador

Esta coluna não inclui cabos de coluna para ligar a um

amplificador. Tome os seguintes factores em consideração

quando escolher os cabos das colunas, de modo a tirar o maior

partido do seu sistema de colunas:

• Utilize cabos de grande calibre se possível, e reduza o

comprimento dos cabos ao mínimo necessário.

• As características dos cabos variam. Lembre-se disto quando

escolher cabos.

• Seleccione os cabos com a menor resistência possível e

certifique-se que as ligações aos terminais das colunas e do

amplificador estão firmes e seguras.

Ligação dos cabos

Desligue a alimentação do seu amplificador.

Ligue os cabos de colunas aos terminais de entrada (em

baixo) na parte anterior da coluna. A polaridade dos

terminais de entrada é encarnado para o positivo (+) e preto

para o negativo (–).

Ligue as outras extremidades dos cabos aos terminais de

saída para colunas, no amplificador (para mais detalhes,

consulte o manual de utilizador do seu amplificador).

• Segure os botões nos terminais de entrada inferiores e rodeos

para a esquerda (no sentido contrário aos ponteiros do

relógio). Insira os fios do cabo das colunas nos orifícios dos

postes do terminal. Aperte depois os botões para fixar a barra

de curto-circuito, bem como os fios.

• Pode também ligar os terminais da coluna utilizando uma

ficha banana. Quando utilizar uma ficha banana, certifique-se

de retirar a tampa na extremidade do terminal de entrada.

• Depois de ligar as fichas, puxe os cabos levemente para se

certificar que as extremidades destes se encontram ligadas

firmemente aos terminais. Ligações deficientes podem criar

ruído e interrupção no som.

• Se os fios dos cabos sairem dos terminais e entrarem em

contacto um com o outro, induzirão uma carga excessiva no

amplificador. Tal pode fazer com que o amplificador deixe de

funcionar, podendo mesmo danificar o amplificador.

CUIDADO

Estes te

minais de coluna estão sob

voltagem

PERIGOSA

. Pa

a evita

isco de choque eléct

ico ao

liga

ou desliga

os cabos de coluna, desligue o cabo

de alimentação de ene

gia antes de toca

em quaisque

com

onentes não isolados.

D3-4-2-2-3_A_Po

Conectores barra de curto-circuito

Terminal encarnado (+)

Terminal preto

(–)

S-8EX_PO.book 7 ページ２００８年７月１６日　水曜日　午後８時０分

Ligações de um fio único

Para ligações de um só fio, ligue as secções de frequência média-

alta e baixa à rede de crossover utilizando a ligação de curto-

circuito fornecida com a coluna. Ligue depois o fio (+) do

amplificador a um qualquer poste de ligação encarnado, e o fio (–

) do amplificador a um qualquer poste preto, tal como ilustrado

abaixo.

Ligações de bi-cablagem

Numa ligação de bi-cablagem, você liga independentemente nos

sistemas de colunas as fichas de alta e de baixa frequência do

amplificador. Tal resulta em que o propulsor CST e os propulsores

de baixos são ligados independente e directamente do

amplificador, oferecendo a possibilidade de optimizar o tipo de

cabo para um dos propulsores. Ligue um conjunto de cabos ao

conjunto de postes de ligação inferior (rede específica propulsora

de baixos). Ligue depois um segundo conjunto de cabos aos

postes de ligação superiores (rede específica CST). Depois, ligue

ambos os conjunto de cabos aos terminais apropriados no seu

amplificador. Tenha cuidado para ligar ambos os fios (+) aos

terminais (+) do amplificador, e ambos os fios (–) aos terminais (–

) do amplificador, tal como ilustrado abaixo.

SPEAKERS OUTPUT

Ligação

curto-circuito

Coluna (parte de trás): Painel de entrada

Amplificador

(parte de trás)

(Apenas um canal ilustrado)

Coluna

SPEAKERS OUTPUT

Coluna (parte de trás): Painel de entrada

Amplificador

(parte de trás)

(Apenas um canal ilustrado)

Coluna

S-8EX_PO.book 8 ページ２００８年７月１６日　水曜日　午後８時０分

Português

Ligações de bi-amplificação

A bi-amplificação permite o melhor desempenho quando utilizar amplificadores dedicados às secções baixas e médias-a-altas.

Há duas possíveis configurações, conhecidas com bi-amplificação horizontal e vertical.

Retire as ligações de curto-circuito antes de ligar os cabos de coluna numa ligações de bi-amplificação,

caso contrário pode causar danos nos amplificadores.

Bi-amplificação vertical

Para esta configuração são utilizados amplificadores estéreo

idênticos para cada sistema de colunas. Um canal de cada

ampificador fornece a secção de baixas frequências e o outro

fornece a secção de altas frequências, tal como ilustrado abaixo.

Ligue um conjunto de fios e o canal do amplificador ao conjunto

de postes de ligação inferior (rede específica de propulsão de

baixos).

Ligue um segundo par de fios e o outro canal do amplificador aos

postes de ligação superiores (rede específca CST).

Tome cuidado para ligar ambos os fios (+) aos terminais (+) do

amplificador e ambos os fio (–) aos terminais (–) do amplificador.

Bi-amplificação horizontal

Com esta configuração pode utilizar diferentes amplificadores

estéreo para as secções de frequências baixa e média-a-alta do

sistema de colunas (por exemplo, amplificadores de válvulas para

altas frequências e de estado sólido para baixas frequências).

Cada canal de um amplificador fornece a secção de baixas

frequências, e cada canal do outro amplificador fornece a secção

de média-a-alta frequência, tal como ilustrado abaixo.

Este método requer que os dois amplificadores tenham o mesmo

ganho. De outro modo será perceptivel um desequilíbrio entre a

reprodução nas colunas das frequências baixas e médias-a-altas.

Em caso de dúvida, consulte o seu fornecedor habitual.

Precaução

Coluna

SPEAKERS OUTPUT

INPUT

OUTPUT

INPUT

Ch.1

Ch.2

OUTPUT

Coluna

(parte de trás):

Painel de entrada

(Apenas um canal ilustrado)

Amplificador

de potência

(parte de trás)

(Adaptador Y

disponível no

mercado)

Pre-amplificador

(parte de trás)

SPEAKERS OUTPUT

INPUT

SPEAKERS OUTPUT

INPUT

OUTPUT

Amplificador de

potência (parte de trás)

(Baixa frequência)

Amplificador de

potência (parte de trás)

(Alta frequência)

(Apenas um canal ilustrado)

(Adaptador Y disponível

no mercado)

Coluna (parte de trás):

Painel de entrada

Coluna

Pre-amplificador

(parte de trás)

S-8EX_PO.book 9 ページ２００８年７月１６日　水曜日　午後８時０分

Outra Informação

Utilização das cavilhas de espuma

Este aparelho vem equipado com cavilhas de espuma úteis para

ajustar o volume dos sons graves. Para as utilizar, coloque

suavemente as cavilhas de espuma nos portos de reflexão de

graves em ambos os lados da coluna. Insira apenas a cavilhas de

espuma A ou ambas as cavilhas de espuma A e B para obter o

som pretendido.

Utilização das cavilhas A apenas

Utilização de ambas as cavilhas A e B

Colocar/retirar a grelha de cobertura

Este sistema de colunas vem com grelhas de cobertura que

podem ser colocadas e retiradas, deste modo:

Para colocar a grelha de cobertura, alinhe os orifícios nas

colunas com espigões na grelha, e pressione firmemente.

Para retirar a grelha de cobertura, segure com as mãos o

lado esquerdo das extremidades superior e inferior da grelha

e puxe-a suavemente para si, de modo a separar da coluna o

lado esquerdo da grelha.

Depois desloque as mãos para a parte central da grelha e

novamente puxe-a suavemente para si, de modo a separar a

parte central da grelha.

Finalmente, segure o lado direito das extremidades

superior e inferior da grelha e puxe-a suavemente para si, de

modo a separar da coluna a última parte da grelha.

Limpeza da caixa das colunas

Em condições de utilização normais, a passagem com um pano

seco é suficiente para manter a caixa limpa. Se necessário limpe

com um pano embebido num detergente neutro diluído cinco ou

seis vezes em água, e torcido bem. Não utilize cera ou detergentes

para mobília.

Não utilize nunca diluentes, benzina, sprays insecticidas ou outro

produto químico neste ou próximo deste aparelho, pois tal

corroerá as superfícies.

tos de

eflexão de g

aves

tos de

eflexão de g

aves

S-8EX_PO.book 10 ページ２００８年７月１６日　水曜日　午後８時０分

Português

Especificações

Caixa . . . . . . . . . . . . . . . . . . . . . . . .Tipo baixo-reflexo, assente no chão

(protegida magneticamente)

Configuração. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3 vias

Altifalante de graves (Woofer) . . . . . . . . . . . . . . . . . . . . .16 cm cone x 2

Tweeter de médios . . . . . . . . . . . . . . Cone de 14 cm/abóbada de 3 cm

Impedância . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Resposta em frequência . . . . . . . . . . . . . . . . . . . . . . . . 34 Hz a 100 kHz

Sensibilidade. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88,5 dB (2,83 V)

Potência máxima de entrada. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 160 W

Dimensões exteriores . . . . . . . 723 (L) mm x 263 (A) mm x 387 (P) mm

Peso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28 kg

Acessórios fornecidos

Espigões . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Almofadas de cortiça . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Almofadas anti-derrapantes grandes . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Almofadas anti-derrapantes pequenas. . . . . . . . . . . . . . . . . . . . . . . . . 4

Cavilhas de espuma (A,B) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Base de coluna . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Anilhas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Anilha de mola . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Parafuso (M5 x L40) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Parafusos (M6 x L35) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Grelha . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Manual de instruções

Especificações e concepção sujeitas a possíveis modificações

sem aviso prévio, devido a melhoramentos.

Escudo magnético

Este sistema de colunas está magneticamente escudado. No

entanto, dependendo do local de instalação, pode ocorrer

distorção de cor se o sistema de colunas for colocado demasiado

perto do ecrã de um televisor.

Se tal acontecer, desligue o televisor e ligue-o novamente

15 minutos a 30 minutos depois. Se o problema persistir afaste as

colunas do televisor.

é um marca registada colocada num produto com

tecnologia Controlo de Fase Pioneer. Esta tecnologia permite uma

reprodução sonora de alto grau através de cada componente,

melhorando o emparelhamento geral de fases.

Publicado por Pioneer Corporation.

Nota

S-8EX_PO.book 11 ページ２００８年７月１６日　水曜日　午後８時０分

Gratulerar till ditt inköp av denna Pioneer-produkt.

Läs noggrant igenom denna bruksanvisning, så att du vet hur du skall hantera högtalaren på rätt sätt.

När du har läst igenom bruksanvisningen, skall du förvara den på en säker plats för framtida bruk.

Innehåll

Innan du startar

Detta finns i kartongen

Om EX-serien

Teknologi bakom S-8EX

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

CST

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Keramiskt grafitmembran

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Membran av magnesiumlegering

. . . . . . . . . . . . . . . . . . . . . . . . . 4

Basdrivenheter

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Bashöljets konstruktion

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Brytfrekvensnät

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Samarbete med Air Studios

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Installation och placering

Installation

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Vid placering direkt på golvet

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Användning av det medföljande högtalarstödet

. . . . . . . . . . . . . . 5

Användning av Pioneers högtalarstativ CP-7EX

. . . . . . . . . . . . . . 6

Val av högtalarsystemets placering

. . . . . . . . . . . . . . . . . . . . . . . . 6

Anslutningar

Anslutning till en förstärkare

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Anslutning av kablarna

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Anslutning med enkelkablar

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Anslutning med dubbla kablar

. . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Anslutning av två förstärkare till varje högtalare (bi-amping)

. . . . 9

Övrig information

Användning av skumgummipropparna

. . . . . . . . . . . . . . . . . . . . . 10

Användning av endast skummgummipropp A

. . . . . . . . . . . . . . 10

Användning av både skumgummipropp A och B

. . . . . . . . . . . . 10

Fastsättning/borttagning av grillskydden

. . . . . . . . . . . . . . . . . . . . 10

Rengöring av högtalarhöljet

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Specifikationer

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Innan du startar

• Denna högtalares nominella impedans är 6

. Anslut

högtalaren till en förstärkare med en belastningsimpedans i

omfånget från 6

till 16

(en modell där “6

– 16

” visas

intill högtalarutgången).

För att förhindra att högtalarsystemet skadas på grund av

överbelastad inmatning, skall du följa följande

säkerhetsföreskrifter:

• Mata inte uteffekt till högtalaren som överskrider den

maximalt tillåtna ingången.

• När du använder en grafisk equalizer för att betona kraftiga

diskantljud, skall du inte använda för hög ljudnivå för

förstärkaren.

• Försök inte att tvinga en lågeffektsförstärkare att mata ut

kraftiga ljudnivåer (förstärkarens harmoniska distorsion ökas

och du kan skada högtalaren).

Observera: Installation

• Vid placeringen av denna enhet skall du se till att den står

stadigt och undvika platser där den kan tippa över och orsaka

personskador vid någon typ av naturkatastrof (till exempel en

jordbävning eller en tornado).

• Sätt inte fast dessa högtalare på väggen eller i taket. De kan

falla ned och orsaka personskador.

• Montera inte högtalarna högt i taket eller på väggen. Om de

sätts fast på fel sätt, kan högtalargrillen falla ned och orsaka

materiella skador eller personskador.

• Stäng av och lossa din AV-utrustning från elnätet samt se i

bruksanvisningarna vid anslutning av apparater. Kontrollera

att du använder korrekta anslutningskablar.

Observera vid användning

• Ställ inte högtalaren på en ostadig yta. Den kan utgöra en fara

om den tippar över och detta kan också skada utrustningen.

• Använd inte högtalaren för utmatning av förvrängt ljud under

långa tidsperioder. Detta kan leda till fara för brand.

• Du får inte sitta eller stå på högtalaren och inte låta barn leka

på den.

• Placera inte stora eller tunga föremål ovanpå högtalaren.

• Lägg inte magnetiska föremål som till exempel skruvmejslar

eller delar av stål nära diskantelementet eller mellanregistret.

På grund av att högtalarna använder kraftiga magneter, kan

de dra till sig sådana föremål, vilket kan orsaka personskador

eller kan skada membranet.

K058_A_Sw

Denna produkt får inte kastas tillsammans med vanligt hushållsavfall. Uttjänta elektronikprodukter skall enligt lag samlas in separat

för särskild hantering och återvinning.

I EU:s medlemsländer samt Schweiz och Norge får privata hushåll kostnadsfritt lämna in uttjänt elektronik på särskilda insamlingsställen och

återvinningscentraler eller hos en återförsäljare (vid köp av liknande produkt).

I övriga länder skall lokala myndigheter kontaktas för information om korrekt avfallshantering.

Härigenom kommer den kasserade produkten att samlas in, behandlas och återvinnas på det sätt som krävs för att minska negativ påverkan på

miljö och människors hälsa.

S-8EX_SW.book 2 ページ２００８年７月１６日　水曜日　午後２時２７分

Sve

nska

Detta finns i kartongen

Spetsar x 3

Korkdynor x 3

Stora glidskyddsdynor x 2

Små glidskyddsdynor x 4

Skumgummiproppar (A, B) x 2

Högtalarstöd x 1

Brickor x 2

Fjäderbricka x 1

Skruv (M5 x L40) x 1

Skruvar (M6 x L35) x 6

Grill x 1

Bruksanvisning

Om EX-serien

EX-serien, som utnyttjar den rika teknologiska know-how

som finns bakom Pioneers flaggskepp TAD-seriens

högtalare, utvecklades med syftet att skapa den bästa

tänkbara högtalaren i sin prisklass.

Konstruktionen och tillverkningen av EX-serien är resultatet av en

internationell strävan som representerar det allra bästa av

Pioneers högtalarteknologi.

Teknologi bakom S-8EX

CST

Systemets bärande drivenhet är Coherent Source Transducer

(CST), som utnyttjar den teknologi som används i TAD.

Diskantelementets membran har monterats koncentriskt inom

spetsen av mellanregistrets kon och ger en betonad ljudkälla från

400 Hz till 100 kHz. CST tillförsäkrar en perfekt spektral balans

mellan de direkta och reflekterade ljud som når fram till

lyssnarens öra, vilket skapar ett mera oföränderligt ljud i hela

lyssningsrummet och en förbättrad ljudbildsuppfattning.

Keramiskt grafitmembran

CST:s diskantelement har ett keramiskt grafitmembran som ger

styrka av toppnivå och dämpningsegenskaper som är praktiskt

taget oöverträffade jämfört med andra tillgängliga materiel som

idag används i högklassiga högtalarsystem. Den keramiska

grafitens lätthet och exceptionella styrka kombineras för att skapa

högtalare vars membranresonans kan pressas långt bortom deras

ljudomfång.

Keramisk grafit

Aluminium

Beryllium

Borlegering

Keramisk carbon

Papper

Titan

18 000

Ljudhastighet (m/s)

Inner loss-frekvenskarakteristika

16 000

14 000

12 000

10 000

8 000

6 000

4 000

2 000

0,005

0,015

0,025

S-8EX_SW.book 3 ページ２００８年７月１６日　水曜日　午後２時２７分

Membran av magnesiumlegering

CST:s mellanregisterelement har ett membran av en

magnesiumlegering, vars karaktäristiska lätthet och höga inner

loss-frekvenskarakteristika bjuder på en utsökt utjämning och en

minimal färgning av mellanregistrets ljud.

Basdrivenheter

Den basdrivenhet som visas här nedan är grundstommen för

högtalarsystemet S-8EX. Drivenhetens styrka är resultatet av

materialkombinationen aramid/carbon, ursprungligen skapad

under utvecklingen av S-1EX, som används i dess membran.

Pioneers exklusiva LDMC magnetkretsteknologi har använts för

att bibehålla lineariteten från låga till höga utgångsnivåer samt för

att minimera distorsionen.

Bashöljets konstruktion

Den unika utformningen av S-8EX är baserad på logisk

nödvändighet. För att synkronisera ankomsttiden för ljud från CST

och de två basdrivenheterna, har varje drivenhet monterats på en

baffel som är till för att skapa en synnerligen delikat kurva som

kallas för “precisionskurvan” (se illustrationen här nedan). Denna

baffel, som är tillverkad av upp till 65 mm tjock MDF (Medium

Density Fiberboard), är dessutom tillräckligt kraftig för att

innesluta drivenheternas drivkraft. Dessutom har basporten

karvats ut ur ett mycket tjockt block av MDF, vilket resulterar i en

dämpning av vindbrus för att ge en klar och djup bas.

Brytfrekvensnät

Brytfrekvensnäten använder endast finast tänkbara komponenter.

Luftspolar, icke-induktiva resistorer och plastkondensatorer i

signalbanan har alla utvalts noggrant och optimerats för CST-

drivenheten, detta för att erbjuda bästa tänkbara

signaltransparens. Basdrivenheterna använder induktansspolar

med kärna av kiselstål som minimerar distorsion och förluster

under energiöverföringen. Alla komponenter har anslutits direkt

till sina respektive installationsmateriel, i stället för ett tryckt

kretskort, vilket möjliggör minimala förluster och maximala

prestanda.

Samarbete med Air Studios

Från dess etablering av George Martin år 1969 i London, har

Englands Air Studios gjort sig förtjänt av otvetydig respekt från

mängder av artister som värdesatt studion som världens främsta

inspelningsstudio. Sigillet från Air Studios som har tilldelats

S-8EX visar att dessa högtalare klarar av att producera det ljud

med toppkvalitet som krävs av världens yppersta ljudskapare.

ecisionsku

S-8EX_SW.book 4 ページ２００８年７月１６日　水曜日　午後２時２７分

Sve

nska

Installation och placering

Installation

Välj en av de följande installationstyperna.

Vid placering direkt på golvet

Använd de medföljande spetsarna när högtalaren placeras direkt

på ett golv.

Montering

Vrid in spetsarna i de tre nedsänkta gängade

metallinsatserna (M6) på högtalarens undersida så att de är

ordentligt fastsatta.

Placera korkdynorna på de platser där de tre spetsarnas

ända kommer att hamna när högtalaren ställs ned.

Placera högtalaren ovanpå korkdynorna.

• På grund av att den här enheten väger ca. 28 kg, är det mycket

farligt att försöka justera spetsmuttern medan du lutar

högtalaren. Var noga med att lägga enheten på något mjukt

(till exempel en filt) så att den inte skadar golvet och utför

installationen med minst två personer.

Användning av det medföljande högtalarstödet

Om du använder det medföljande högtalarstödet, behöver du inte

använda de medföljande spetsarna.

Montering

Sätt fast de medföljande glidskyddsdynorna (små) på de

fyra angivna platserna på stödets undersida.

Sätt fast de medföljande glidskyddsdynorna (stora) på de

två angivna platserna på stödets översida.

Placera högtalaren ovanpå stödet.

Om du använder det medföljande högtalarstödet, kan du

finjustera högtalarens vinkel.

• Om du använder det medföljande högtalarstödet, skruva inte

fast högtalaren. Då kan högtalaren falla ned och orsaka

personskador.

Om du inte använder korkdynorna vid uppställningen

av högtalarna, kan spetsarna skada underlaget. Om du

tänker använda spetsarna, rekommenderar vi att du

också använder korkdynorna.

Högtalarens

undersida

Spets

Viktigt

Små glidskyddsdyno

Sto

a glidskyddsdyno

Högtala

stöd

Viktigt

S-8EX_SW.book 5 ページ２００８年７月１６日　水曜日　午後２時２７分

Användning av Pioneers högtalarstativ CP-7EX

För att kunna använda stativet CP-7EX, måste det medföljande

högtalarstödet sättas fast på pelarna för CP-7EX. Sätt ihop stativet

såsom visas här nedan.

Montering

Tag bort förpackningsmaterialet från de försänkta

skruvhålen i högtalarstödet.

Sätt fast högtalarstödet på pelarna för CP-7EX.

Använd endast de medföljande skruvarna (M6 x L35).

Sätt fast glidskyddsdynorna (stora).

Använd de medföljande skruvarna (M5 x L40),

fjäderbrickan och brickan för att skruva fast högtalaren i

stativet.

För att hjälpa till att förhindra att högtalaren faller ned, skall du

endast använda de medföljande skruvarna för att skruva fast

högtalaren i högtalarstativet. Se anvisningarna som medföljer

högtalarstativet CP-7EX för ytterligare upplysningar.

Val av högtalarsystemets placering

Placeringen i lyssningsrummet har mycket stor betydelse för den

totala prestationen för högtalarsystemet S-8EX när det gäller

basprestanda, ljudets exakthet och ljudbilden. Alla rum är olika

och detta avsnitt är därför endast tänkt som en vägledning.

Experimentera i rummet tills du får optimalt resultat.

Använd bilden här nedan som vägledning för att fastställa den

bästa placeringen för högtalarna.

• Placera inte högtalaren, där den kan utsättas för direkt solljus

och undvik att placera den nära värmeelement och

luftkonditionerare. Detta kan leda till att högtalarens hölje blir

skevt och missfärgat samt att högtalarelementen skadas.

• Pioneer tar inte på sig något som helst ansvar för skador som

uppstår på grund av ihopsättning, felaktig montering,

otillräcklig förstärkning, felaktig användning av stativet,

naturkatastrofer, etc.

uva

(M6 x L35)

Högtala

stöd

Stativets

ela

Stativets botten

latta

CP-7EX

icko

Fjäde

icka

uv (M5 x L40)

Sto

a glidskyddsdyno

Lyssningsposition

30 cm till 60 cm

Främre

högtalare

Mitthögtalare

Främre

högtalare

Viktigt

S-8EX_SW.book 6 ページ２００８年７月１６日　水曜日　午後２時２７分

Sve

nska

Anslutningar

Anslutning till en förstärkare

Till denna högtalare medföljer inga högtalarkablar för anslutning

till en förstärkare. Tag följande faktorer med i beräkningen när du

väljer högtalarkablar, så att du får ut mesta möjliga av ditt

högtalarsystem:

• Använd tjocka högtalarkablar om det är möjligt och håll

kablarna så korta som möjligt.

• Kablar har olika egenskaper. Kom ihåg detta när du använder

någon kabel.

• Välj kablar med så litet motstånd som möjligt och kontrollera

att kablarna till högtalarens och förstärkarens terminaler sitter

fast ordentligt.

Anslutning av kablarna

Stäng av strömmen till förstärkaren.

Anslut högtalarkablarna till ingången (nedre) på

baksidan av högtalaren. Den röda ingångens polaritet är

positiv (+) och den svarta är negativ (–).

Anslut de andra ändarna av kablarna till förstärkarens

högtalarutgångar (för ytterligare upplysningar hänvisas till

förstärkarens bruksanvisning).

• Fatta i knopparna på de nedre ingångarna och vrid dem åt

vänster (moturs), sätt in kablarnas kärntrådar i hålen i

terminalerna och drag därefter fast knopparna för att låsa fast

både kortslutningsstiftet och kärntrådarna.

• Du kan också ansluta till högtalarterminalerna med en

banankontakt. Vid användning av en banankontakt skall du

komma ihåg att ta bort kåpan vid spetsen av ingången.

• Efter anslutningarna skall du dra lätt i kablarna för att

kontrollera att kabeländarna sitter fast ordentligt i

terminalerna. Slarviga anslutningar kan leda till störningar

och ljudavbrott.

• Om kablarnas kärntrådar lossnar från terminalerna, så att

kärntrådarna kommer i beröring med varandra, skapar det en

för hög belastning på förstärkaren. Detta kan göra att

förstärkaren slutar att fungera och förstärkaren kan till och

med skadas.

VIKTIGT

Dessa högtala

kontakte

ömfö

ande och

innehålle

FARLIG SPÄNNING

. Fö

att minska

isken fö

elekt

isk stöt nä

du anslute

elle

högtala

sladda

na ska nätkabeln d

as u

innan någon

oisole

ad del vid

D3-4-2-2-3_A_Sw

Kortslutningsstift

Röd terminal (+)

Svart terminal

(–)

S-8EX_SW.book 7 ページ２００８年７月１６日　水曜日　午後２時２７分

Anslutning med enkelkablar

Vid anslutning med enkelkablar skall du ansluta delarna av

brytfrekvensnätet för mellanregister-till-diskant samt lågfrekvens

med den kortslutningslänk som medföljer denna enhet, och

därefter ansluta plusledningen (+) från din förstärkare till en av de

rödmärkta terminalerna och minusledningen (–) från din

förstärkare till en av de svartmärkta terminalerna på det sätt som

visas här nedan.

Anslutning med dubbla kablar

Vid anslutning med dubbla kablar ansluter du separat mellan

förstärkaren och respektive hög- och lågfrekvensuttag på

högtalarsystemet. Detta resulterar i att CST-drivenheten och

basdrivenheterna ansluts separat direkt till förstärkaren, vilket ger

dig möjlighet att välja bästa tänkbara kabeltyp för var och en av

drivenheterna. Anslut en kabelsats till den nedre gruppen av

terminaler (specifikt nät för basdrivenhet). Anslut därefter en

andra kabelsats till den övre gruppen av terminaler (CST-specifikt

nät). Därefter skall de båda kabelsatserna anslutas till korrekta

terminaler på din förstärkare. Var noga med att ansluta båda

pluskablarna (+) till förstärkarens plusterminaler (+) och båda

minuskablarna (–) till förstärkarens minusterminaler (–), såsom

visas här nedan.

SPEAKERS OUTPUT

Kortslutningslänkens

anslutning

Högtalare (baksida): Ingångspanel

Förstärkare (baksida)

(Endast en kanal visas)

Högtalare

SPEAKERS OUTPUT

Högtalare (baksida): Ingångspanel

Förstärkare (baksida)

(Endast en kanal visas)

Högtalare

S-8EX_SW.book 8 ページ２００８年７月１６日　水曜日　午後２時２７分

Sve

nska

Anslutning av två förstärkare till varje högtalare (bi-amping)

Dubbla förstärkare ger bästa tänkbara prestanda genom användning av speciella förstärkare för delarna för lågfrekvens och mellanregister-

till-högfrekvens.

Det finns två tänkbara konfigurationer, vanligtvis kallade horisontal och vertikal bi-amping.

Tag bort kortslutningslänkarna innan du ansluter högtalarkablar till två förstärkare för varje högtalare (bi-amping).

Om du inte gör det kan dina förstärkare skadas.

Vertikal bi-amping

Med denna konfiguration använder du identiskt lika

stereoförstärkare för varje högtalare. En kanal för varje förstärkare

driver lågfrekvensdelen och den andra kanalen driver

högfrekvensdelen, såsom visas här nedan.

Anslut en kabelsats och en förstärkarkanal till den nedre gruppen

av terminaler (specifikt nät för basdrivenhet).

Anslut därefter en andra kabelsats och den andra

förstärkarkanalen till den övre gruppen av terminaler (CST-

specifikt nät).

Var noga med att ansluta båda pluskablarna (+) till förstärkarens

plusterminaler (+) och båda minuskablarna (–) till förstärkarens

minusterminaler (–).

Horisontal bi-amping

Med denna konfiguration kan du använda olika stereoförstärkare

för högtalarens delar för lågfrekvens och mellanregister-till-

högfrekvens (till exempel rörförstärkare för höga frekvenser och

halvledarförstärkare för låga frekvenser). Varje kanal för ena

förstärkaren driver lågfrekvensdelen för varje högtalare och varje

kanal för den andra förstärkaren driver delen för mellanregister-

till-högfrekvens, såsom visas här nedan.

Denna metod kräver att båda förstärkarna har samma

förstärkning; annars hörs en obalans mellan återgivningen av

lågfrekvens och mellan-till-högfrekvens från högtalarna. Kontakta

din lokala återförsäljare, om du är tveksam.

Observera

Högtalare

SPEAKERS OUTPUT

INPUT

OUTPUT

INPUT

Ch.1

Ch.2

OUTPUT

Högtalare (baksida):

Ingångspanel

(Endast en kanal visas)

Effektförstärkare

(baksida)

Y-adapter (köpes i

fackhandeln)

Förförstärkare (baksida)

SPEAKERS OUTPUT

INPUT

SPEAKERS OUTPUT

INPUT

OUTPUT

Effektförstärkare

(baksida)

(lågfrekvens)

Effektförstärkare

(baksida)

(högfrekvens)

(Endast en kanal visas)

Y-adapter

(köpes i fackhandeln)

Högtalare (baksida):

Ingångspanel

Högtalare

Förförstärkare (baksida)

S-8EX_SW.book 9 ページ２００８年７月１６日　水曜日　午後２時２７分

Övrig information

Användning av

skumgummipropparna

Skumgummiproppar medföljer denna enhet för justering av

basljudet. Placera en skummgummipropp i basreflexportarna på

högtalarens vardera sida. Sätt in skumgummipropp A eller både

A och B propparna för att åstadkomma önskat ljud.

Användning av endast skummgummipropp A

Användning av både skumgummipropp A och B

Fastsättning/borttagning av

grillskydden

Dessa högtalare levereras med grillskydd som kan sättas fast och

tas bort på följande sätt:

Vid fastsättning av grillskyddet skall du passa in hålen på

högtalaren mot klackarna på grillen och trycka in ordentligt.

Vid borttagning av grillskyddet skall du fatta i den övre

och nedre kanten på grillskyddets vänstra sida med båda

händerna och dra varsamt mot dig för att separera den

vänstra sidan av grillskyddet från högtalaren.

Flytta därefter händerna till grillkåpans mitt och dra

grillens övre och nedre kanter varsamt igen mot dig för att

separera mittenpartiet.

Fatta slutligen i den övre och nedre kanten på

grillskyddets högra sida och dra varsamt mot dig för att

separera den återstående delen av grillskyddet från

högtalaren.

Rengöring av högtalarhöljet

Vid normal användning bör det räcka med att torka av med en torr

duk för att hålla höljet rent. Om så erfordras, kan du rengöra med

en duk som har doppats i ett neutralt rengöringsmedel som har

spätts ut fem eller sex gånger med vatten och vridits ur ordentligt.

Använd inte möbelvax eller kraftiga rengöringsmedel.

Använd aldrig thinner, bensen, insektssprayer eller andra

kemikalier på eller nära högtalaren, därför att sådana kommer att

korrodera ytorna.

Bas

eflex

Bas

eflex

S-8EX_SW.book 10 ページ２００８年７月１６日　水曜日　午後２時２７分

Sve

nska

Specifikationer

Hölje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Golvtyp med basreflex

(magnetiskt avskärmad)

Utformning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ..3-vägs

Woofer-element. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 cm kon x 2

Mellanregister/diskantelement . . . . . . . . . . . . . 14 cm kon/3 cm dome

Impedans . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Frekvensomfång . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34 Hz till 100 kHz

Känslighet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88,5 dB (2,83 V)

Maximal ineffekt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 160 W

Yttermått . . . . . . . . . . . . . . . . .723 (B) mm x 263 (H) mm x 387 (D) mm

Vikt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28 kg

Medföljande tillbehör

Spetsar. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Korkdynor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Stora glidskyddsdynor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Små glidskyddsdynor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Skumgummiproppar (A, B) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Högtalarstöd . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Brickor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Fjäderbricka. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Skruv (M5 x L40) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Skruvar (M6 x L35) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Glidskyddsdynor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Bruksanvisning

Tekniska data och utförande kan, i förbättringssyfte, ändras utan

föregående meddelande.

Magnetisk avskärmning

Denna högtalare är magnetiskt avskärmad. Beroende på

placeringen av högtalaren kan dock färgstörningar uppträda, om

högtalaren placeras mycket nära en TV-mottagares bildruta.

Om detta inträffar skall du stänga av TV-mottagaren och sätta på

den igen efter 15 minuter till 30 minuter. Om problemet kvarstår,

skall du placera högtalaren längre bort från TV-mottagaren.

är ett varumärke som finns på en produkt med Pioneers

Phase Control-teknologi. Denna teknologi möjliggör högklassig

ljudåtergivning från varje komponent genom en förbättrad total

fasanpassning.

Utgiven av Pioneer Corporation.

Kopiering förbjuden.

Anmärkning

S-8EX_SW.book 11 ページ２００８年７月１６日　水曜日　午後２時２７分

Tak for købet af dette produkt fra Pioneer.

Gennemlæs venligst denne brugsanvisning grundigt, så du ved, hvordan du skal anvende din model på korrekt vis.

Gem brugsvejledningen på et sikkert sted, når du er færdig med at læse den, så du senere kan konsultere den.

Indhold

Inden du begynder

Kassen indeholder

Om EX-serien

Teknologien bag S-8EX

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

CST

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Membraner af keramisk grafit

. . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Membran af magnesium-legering

. . . . . . . . . . . . . . . . . . . . . . . . 4

Basdriver

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Baskabinetkonstruktion

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Delefiltre

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Samarbejde med Air Studios

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Installation og placering

Installationsanvisninger

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Hvis højttaleren installeres direkte på gulvet

. . . . . . . . . . . . . . . . . 5

Anvendelse af den medfølgende højttalerfod

. . . . . . . . . . . . . . . . 5

Anvendelse af Pioneer højttalerstativ CP-7EX

. . . . . . . . . . . . . . . 6

Valg af installationssted for højttalersystemet

. . . . . . . . . . . . . . . . 6

Connections

Tilslutning til en forstærker

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Tilslutning af kablerne

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Etkabels tilslutning

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Tokabels-tilslutning

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Tilslutning af en højttaler til to forstærkere (Biamping)

. . . . . . . . . 9

Anden information

Anvendelse af skumplastpropperne

. . . . . . . . . . . . . . . . . . . . . . . 10

Anvendelse af kun skumplastprop A

. . . . . . . . . . . . . . . . . . . . . . 10

Anvendelse af både skumplastprop A og B.

. . . . . . . . . . . . . . . . 10

Påsætning/aftagning af gitterdæksel

. . . . . . . . . . . . . . . . . . . . . . 10

Rengøring af højttalerkabinettet

. . . . . . . . . . . . . . . . . . . . . . . . . . 10

Tekniske specifikationer

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Inden du begynder

• Dette højttalersystems nominelle impedans er 6

. Slut

højttalersystemet til en forstærker med en

belastningsimpedans fra 6

til 16

(en model med “6

–

” vist på højttalerudgangsterminalerne).

Iagttag venligst de følgende sikkerhedsforskrifter, således at

skade på højttalersystemet på grund af

indgangsoverbelastning undgås:

• Strømforsyningen til højttalersystemet må ikke overstige den

højeste tilladte indgang.

• Anvend ikke en for kraftig forstærkerlydstyrke, når du

anvender en grafisk equalizer til at fremhæve kraftig lyd i det

højfrekvente område.

• Tving ikke en forstærker med svag strømforsyning til at

producere en kraftig lyd (forstærkerens harmoniske

forvrængning vil blive øget, hvorved højttaleren kan lide

skade).

Forsigtig: installation

• Når du installerer denne enhed, skal du sørge for, at den er

ordentligt fastgjort, og du bør undgå steder, hvor den kan falde

ned og være årsag til tilskadekomst i tilfælde af en

naturkatastrofe (som for eksempel et jordskælv).

• Monter ikke disse højttalere på væggen eller loftet. De kan

falde ned og være årsag til tilskadekomst.

• Monter ikke højttalerne i højden i loftet eller på væggen. Hvis

de monteres forkert, kan højttalergitteret falde ned og være

årsag til materiel skade og personskade.

• Sluk for og tag dit AV-udstyr ud af forbindelse og gå frem efter

anvisningerne, når du tilslutter apparaterne. Sørg for at

anvende de rigtige tilslutningskabler.

Forsigtig: ibrug

• Anbring ikke højttaleren på en ustabil flade. Den kan i så fald

udgøre en fare, hvis den vælter, og desuden øve skade på

udstyret.

• Anvend ikke højttaleren til at frembringe forvrænget lyd i et

længere tidsrum. Dette kan resultere i fare for brand.

• Lad være med at sidde eller stå på højttaleren og lad ikke børn

lege på højttaleren.

• Anbring ikke store og tunge genstande oven på højttaleren.

• Anbring ikke magnetiske genstande, som for eksempel en

skruetrækker eller jerndele i nærheden af diskant- eller

mellemtonehøjttaleren. Eftersom højttalerne betjener sig af

kraftige magneter, kan genstandene blive tiltrukket, med

personskade eller skade på membranen som resultat.

EU’s

K058_Da

S-8EX_DA.book 2 ページ２００８年７月１６日　水曜日　午後２時２８分

Dansk

Kassen indeholder

Pigge x 3

Korkplader x 3

Store skridsikre puder x 2

Små skridsikre puder x 4

Skumplastpropper (A,B) x 2

Højttalerfod x 1

Skiver x 2

Fjederskive x 1

Skrue (M5 x L40) x 1

Skrue (M6 x L35) x 6

Gitter x 1

Brugsanvisning

Om EX-serien

EX-serien, som indeholder masser af teknologisk know-how

bag TAD højttalerserien, Pioneers flagskib, er udviklet med

det mål at skabe en så ultimativ højttaler, som det er muligt

i dens prisklasse.

Design og produktion af EX-serien er et internationalt projekt, som

repræsenterer det bedste i Pioneers højttalerteknologi.

Teknologien bag S-8EX

CST

Kernedriveren i dette system er Coherent Source Transducer

(CTS), som trækker på den teknologi, der anvendes i TAD.

Diskanthøjttalerens membran er monteret koncentrisk inden for

spidsen af mellemtonekeglen og giver et spidspunkt for lyden fra

400 Hz til 100 kHz. CST sikrer en perfekt, spektral balance mellem

den direkte og den reflekterede lyd, som når den lyttende persons

øre, hvorved der frembringes en mere konsistent lyd i hele

lytterummet samt forbedret lydbilledkapacitet.

Membraner af keramisk grafit

CST’s diskanthøjttaler er udstyret med en membran af keramisk

grafit, som yder topniveau-styrke og dæmpningskarakteristik, som

er praktisk taget uden konkurrence fra nogen andre materialer,

som for tiden anvendes i højkvalitets audio-højttalersystemer. Den

keramiske grafits lethed og usædvanlige styrke går sammen om

at skabe højttalere, hvis membranresonans kan række langt ud

over deres hørbare område.

Keramisk grafit

Aluminium

Beryllium

Bor-legering

Keramisk kulstof

Papir

Titanium

18 000

Hastighed (m/s)

Indre tab

16 000

14 000

12 000

10 000

8 000

6 000

4 000

2 000

0,005

0,015

0,025

S-8EX_DA.book 3 ページ２００８年７月１６日　水曜日　午後２時２８分

Membran af magnesium-legering

CST’s mellemtone-egenskaber består af en membran af

magnesium-legering, hvis karakteristiske lethed og høje indre tab

skaber fortrinlig transiens og minimal farvning af

mellemtonelyden.

Basdriver

Basdriveren på nedenstående billede tjener som fundamentet for

S-8EX-højttalersystemet. Driverens styrke er et resultat af Aramid/

Carbon kompositmateriale, som oprindeligt skabtes under

udviklingen af S-1EX, som anvendes i dens membran. Pioneers

eksklusive LDMC magnetiske kredsteknologi er anvendt for at

bevare lineariteten fra lave til høje udgangsniveauer og for at gøre

forvrængning mindst mulig.

Baskabinetkonstruktion

S-8EX’s unikke form er baseret på logisk nødvendighed. For at

synkronisere ankomsttiden for lyden fra CTS og de to basdrivere,

er hver driver monteret på en resonansskærm, hvis formål er at

skabe en yderst følsom kurve, som er kendt som

“præcisionskurven” (se nedenstående illustration).

Resonansskærmen er fremstillet af en op til 65 mm tyk MDF

(Medium Density Fiberboard), som ydermere har styrken til at

tilbageholde drivernes drivkraft. Derudover er basporten skåret ud

af en ekstremt tyk blok af MDF, hvorved vindstøj reduceres, og en

klar, dyb bas opnås.

Delefiltre

Delefiltrene betjener sig udelukkende af de fineste dele. Luftkerne-

spoler, ikke-ledende resistorer, og filmkondensatorer i signalvejen

er alle omhyggeligt udvalgt og optimeret, så CST-driveren kan give

den størst mulige transparens til signalet. Basdriverne betjener

sig af silicium-stålplade-kerneledere, som minimerer

forvrængning og tab under energioverførsel. Alle komponenter er

sluttet direkte til deres respektive tilslutningsmaterialer, i stedet

for en printplade, hvilket giver minimalt tab og maksimal ydelse.

Samarbejde med Air Studios

Siden dets grundlæggelse af George Martin i 1969 i London, har

Englands Air Studios opnået enestående respekt fra masser af

kunstnere, som anerkender det som verdens førende pladestudie.

Air Studios-seglet, som tildeltes S-8EX, angiver at disse højttalere

er i stand til at frembringe den højkvalitetslyd, som kræves af

verdens bedste lydskabere.

æcisionsku

S-8EX_DA.book 4 ページ２００８年７月１６日　水曜日　午後２時２８分

Dansk

Installation og placering

Installationsanvisninger

Vælg en ønsket installationsopsætning fra det følgende.

Hvis højttaleren installeres direkte på gulvet

Anvend de medfølgende pigge, hvis du installerer højttaleren

direkte på gulvet.

Montering

Drej piggene ind i de gevindskårne metalindsatser (M6),

som er indlejret i højttalerens underside, og stram godt til.

Sæt korkpladerne i de stillinger, hvor piggenes spidser vil

ramme, når højttaleren sættes ned.

Anbring højttaleren oven på korkpladerne.

• Da denne højttaler vejer omkring 28 kg, er det meget farligt at

forsøge at indstille pigmøtrikken, mens højttaleren hælder.

Sørg for at anbringe højttaleren på et blødt underlag (som for

eksempel et tæppe), således at den ikke øver skade på gulvet,

og sørg derefter for, at installationen udføres af mindst to

personer.

Anvendelse af den medfølgende højttalerfod

Hvis du anvender den medfølgende højttalerfod. er det ikke

nødvendigt at anvende de medfølgende pigge.

Montering

Fastgør de medfølgende skridsikre plader (små) på de fire

steder på undersiden af foden.

Fastgør de medfølgende skridsikre plader (store) på de to

steder på oversiden af højttalerfoden.

Anbring højttaleren oven på foden.

Anvendelse af den medfølgende højttalerfod muliggør

finjustering af højttalervinklen.

• Når den medfølgende højttalerfod anvendes, må højttalerne

ikke fastgøres med skruer. Højttaleren kan falde ned og

forårsage personskade.

Hvis du ikke anvender korkpladerne, når højttalerne

anbringes, kan piggene øve skade på gulvet. Hvis du

agter at anvende piggene, anbefaler vi stærkt

anvendelse af korkpladerne.

Højttalers

underside

Pig

Vigtigt

Små sk

idsik

ude

Sto

e sk

idsik

ude

Højttale

fod

Vigtigt

S-8EX_DA.book 5 ページ２００８年７月１６日　水曜日　午後２時２８分

Anvendelse af Pioneer højttalerstativ CP-7EX

For at anvende CP-7EX stativet, skal den medfølgende højttalerfod

først sættes på stativstængerne på CP-7EX. Saml stativerne som

vist herunder.

Montering

Fjern emballagen fra de undersænkskruehullerne i

højttalerfoden.

Monter højttalerfoden på stativstængerne på CP-7EX.

Anvend kun de medfølgende skruer (M6 x L35).

Fastgør de skridsikre puder (store).

Anvendelse af de medfølgende skruer (M5 x L40),

fjederskiven og skiven til at fastgøre højttaleren til stativet.

For at bidrage til at højttaleren ikke falder ned, må du kun

benytte de medfølgende skruer til at fastgøre

højttalersystemet til højttalerstativet. Se de instruktioner, som

følger med CP-7EX højttalerstativet, angående detaljer.

Valg af installationssted for højttalersystemet

Placering i lytterummet vil have en stor virkning på den totale

ydelse af S-8EX-højttalersystemet i henseende til basydelse, tonal

nøjagtighed og lydbilleddannelse. Alle rum er forskellige, så dette

afsnit er kun tænkt som en rettesnor. Hvis du eksperimenterer

med dette i dit rum, vil du opnå optimale resultater.

Anvend illustrationen herunder som en rettesnor til at finde frem

til den optimale højttalerplacering.

• Anbring ikke højttaleren på et sted, hvor den vil blive udsat for

direkte sol, og undgå at anbringe den i nærheden af

varmeapparater og klima-anlæg. Dette kan føre til skævhed i

og misfarvning af højttalerkabinettet og øve skade på

højttaleren.

• Pioneer påtager sig intet ansvar for skader, som er et resultat

af samling, fejlagtig montering, utilstrækkelig forstærkning,

misbrug af produktet, naturrelaterede påvirkninger og

lignende.

(M6 x L35)

Højttale

fod

Stativstænge

Stativsokkel

CP-7EX

ue (M5 x L40)

Sto

e sk

idsik

ude

Skive

Fjede

skive

30 cm til 60 cm

Fronthøjttaler

Centerhøjttaler

Fronthøjttaler

Lytteposition

Vigtigt

S-8EX_DA.book 6 ページ２００８年７月１６日　水曜日　午後２時２８分

Dansk

Connections

Tilslutning til en forstærker

Denne højttaler inkluderer ikke højttalerkabler, som anvendes til

tilslutning af en forstærker. Tag de følgende faktorer i betragtning,

når du vælger højttalerkabler, således at du kan få det mest

mulige ud af dit højttalersystem:

• Anvend om muligt kraftige højttalerkabler og begræns

kablerne til den mindst mulige længde.

• Kabler har forskellige egenskaber. Hav dette in mente, når du

anvender kabler.

• Vælg kabler med en så lille modstand som muligt, og bekræft,

at kablerne til højttalerterminalerne og forstærkeren er sat helt

og ordentligt ind.

Tilslutning af kablerne

Sluk for forstærkeren.

Sæt højttalerkablerne i indgangsterminalerne (nederst)

på bagsiden af højttaleren. Med hensyn til

indgangsterminalernes polaritet er rød positiv (+) og sort

negativ (–).

Sæt den anden ende af kablerne i udgangsterminalerne

på forstærkeren (vi henviser til brugsanvisningen for din

forstærker angående yderligere detaljer).

• Tag fat i hætteknapperne på de nederste indgangsterminaler

og drej dem til venstre (retningen mod uret), sæt

højttalerkabeltrådene ind i hullerne på terminalklemmerne, og

stram derefter knapperne for at fastgøre kortslutningsstiften

såvel som trådene.

• Du kan også anvende bananstik til denne tilslutning. Hvis du

ønsker at gøre dette, skal du først tage hætterne af

indgangsterminalerne.

• Træk let i kablerne, når du har sat stikkene i, for at sikre dig, at

kabelenderne er sat ordentligt i terminalerne. Mangelfuld

tilslutning kan frembringe støj i og afbrydelser af lyden.

• Hvis kabeltrådene skulle falde ud af terminalerne, således at

der er risiko for at de kan komme i kontakt med hinanden, vil

forstærkeren blive udsat for en ekstra stor belastning. Dette

kan bevirke, at forstærkeren holder op med at fungere og kan

endog medføre skade på forstærkeren.

ADVARSEL

Disse højtale

minale

lede

FARLIG

STRØMFØRENDE

ænding. Fo

at fo

hind

isikoen

elekt

isk stød, nå

højtale

kable

ne tilsluttes elle

kobles f

a, t

ækkes st

ømkablet ud af stikdåsen, fø

es ved uisole

ede dele.

D3-4-2-2-3_A_Da

Stik til kortslutningsstift

Rød terminal (+)

Sort terminal

(–)

S-8EX_DA.book 7 ページ２００８年７月１６日　水曜日　午後２時２８分

Etkabels tilslutning

Ved tilslutninger med et enkelt kabel, skal du slutte mellem-til-høj-

og lavfrekvensdelene i delefilteret til kortslutningsstiften, som

følger med denne enhed, og derefter slutte (+) kabeltråden fra din

forstærker til en af de røde tilslutningsklemmer og (–) kabeltråden

fra din forstærker til en af de sorte tilslutningsklemmer, som vist

på illustrationen herunder.

Tokabels-tilslutning

I en tokabels tilslutning tilslutter du uafhængigt de

højttalersystemer, som kører fra forstærkeren til deres respektive

høj- og lavfrekvente stik. Dette resulterer i, at CST-driveren og

basdriverne sluttes uafhængigt og direkte til forstærkeren,

hvorved du opnår frihed til at optimere kabeltypen for hver af

driverne. Slut et sæt kabeltråde til det nederste sæt

tilslutningsklemmer (basdriver-specifikt netværk). Slut derefter et

andet sæt ledninger til de øverste tilslutningsklemmer (CTS-

specifikt netværk). Slut dernæst begge sæt kabeltråde til de

rigtige terminaler på din forstærker. Vær påpasselig med at slutte

begge (+) kabeltråde til (+) forstærkerterminalerne og begge (–)

kabeltråde til (–) forstærkerterminalerne som vist på illustrationen

herunder.

SPEAKERS OUTPUT

Tilslutning af

kortslutningsstift

Højttaler (bag): Indgangspanel

Forstærker (bag)

(Kun en kanal vises)

Højttaler

SPEAKERS OUTPUT

Højttaler (bag): Indgangspanel

Forstærker (bag)

(Kun en kanal vises)

Højttaler

S-8EX_DA.book 8 ページ２００８年７月１６日　水曜日　午後２時２８分

Dansk

Tilslutning af en højttaler til to forstærkere

(Biamping)

Systemet med tilslutning af en højttaler til to forstærkere (biamping) muliggør den bedste ydelse, når der anvendes dedikerede forstærkere

for lav- og mellem-til-højfrekvenssektioner.

Der er to mulige konfigurationer, som normalt kaldes horisontal og vertikal biamping.

Fjern kortslutningsleddene, inden du slutter højttalerkablerne til bi-forstærkningstilslutningerne.

Forsømmelse af dette kan føre til beskadigelse af forstærkerne.

Vertikal biamping

Med denne konfiguration anvendes der identiske

stereoforstærkere for hvert højttalersystem. En kanal i hver

forstærker driver den lavfrekvente del, og den anden kanal driver

den højfrekvente del, som vist herunder.

Slut et sæt kabeltråde og forstærkerkanal til det nederste sæt

tilslutningsklemmer (basdriver-specifikt netværk).

Slut derefter et andet sæt kabeltråde og den anden

forstærkerkanal til de øverste tilslutningsklemmer (CTS-specifikt

netværk).

Vær påpasselig med slutte begge (+) kabeltråde til (+)

forstærkerterminalerne og begge (–) kabeltråde til (–)

forstærkerterminalerne.

Horisontal biamping

Med denne konfiguration kan du anvende forskellige

stereoforstærkere til lav- og mellem-til-høj-frekvens delene i

højttalersystemet (f.eks. rørforstærkere og høje frekvenser og solid

tilstand for lave frekvenser). Hver kanal i den ene forstærker driver

den lavfrekvente del af hvert højttalersystem, og hver kanal i den

anden forstærker driver mellem-til-høj-frekvensdelen som vist

herunder.

Denne metode kræver, at de to forstærkere har samme

forstærkning, da der ellers vil opstå en ubalance mellem lav- og

mellem-til-høj-frekvensgengivelsen fra højttalersystemet. Hvis du

er i tvivl om noget, bedes du rette henvendelse til din lokale

forhandler.

Forsigtig

Højttaler

SPEAKERS OUTPUT

INPUT

OUTPUT

INPUT

Ch.1

Ch.2

OUTPUT

Højttaler (bag):

Indgangspanel

(Kun en kanal vises)

Effektforstærker

(bag)

Y-adapter

(fås i handelen)

Forforstærker (bag)

SPEAKERS OUTPUT

INPUT

SPEAKERS OUTPUT

INPUT

OUTPUT

(Kun en kanal vises)

Y-adapter (fås i handelen)

Højttaler (bag):

Indgangspanel

Højttaler

Forforstærker (bag)

Effektforstærker

(bag) (lav frekvens)

Effektforstærker

(bag) (høj frekvens)

S-8EX_DA.book 9 ページ２００８年７月１６日　水曜日　午後２時２８分

Anden information

Anvendelse af skumplastpropperne

Denne enhed er forsynet med skumplastpropper, som er nyttige til

at regulere styrken af baslyden. Skumplastpropperne anvendes

ved at man forsigtigt anbringer dem i basrefleksportene på hver

side af højttaleren. Sæt enten kun skumplastprop A ind eller både

skumplastprop A og B ind for at opnå den ønskede lyd.

Anvendelse af kun skumplastprop A

Anvendelse af både skumplastprop A og B

Påsætning/aftagning af gitterdæksel

Dette højttalersystem er udstyret med gitterdæksler. Disse kan

sættes på og tages af på følgende måde:

For at sætte gitterdækslet på, skal du sætte hullerne på

højttaleren ud for fordybningerne på gitteret og trykke fast

ind.

Gitterdækslet tages af ved at man tager fat i den øverste

og nederste kant på gitterdækslet i venstre side og forsigtigt

trækker det mod dig for at adskille den venstre del af

gitterdækslet fra højttaleren.

Anbring derefter hænderne ved midten af gitterdækslet

og træk igen forsigtigt den øverste og nederste kant mod dig

for at adskille den mellemste del.

Tag til sidst fat i den øverste og nederste kant på

gitterdækslet i højre side og træk den forsigtigt mod dig for

at adskille den tilbageværende del af gitterdækslet fra

højttaleren.

Rengøring af højttalerkabinettet

Ved normal brug bør aftørring med en tør klud være tilstrækkeligt

til at holde kabinettet rent. Om nødvendigt rengøres med en klud,

som er dyppet i et neutralt rengøringsmiddel, som er fortyndet fem

eller seks gange med vand og derefter vredet godt op. Anvend ikke

møbelpolitur eller rensemidler.

Anvend aldrig fortynder, rensebenzin, insektspray eller andre

kemikalier på eller i nærheden af denne enhed, da disse midler vil

ødelægge overfladerne.

Bas

eflex

Bas

eflex

S-8EX_DA.book 10 ページ２００８年７月１６日　水曜日　午後２時２８分

Dansk

Tekniske specifikationer

Kabinet. . . . . . . . . . . . . . . . . . Basrefleks, type til anbringelse på gulvet

(magnetisk afskærmet)

Konfiguration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-vejs

Bashøjttaler . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 cm keglemembran x 2

Mellemtone-diskanthøjttaler . . . . . . 14 cm keglemembran/3 cm dome

Impedans . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Frekvensgang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34 Hz til 100 kHz

Følsomhed . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88,5 dB (2,83 V)

Maks. indgangseffekt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 160 W

Udvendige mål . . . . . . . . . . . .723 (B) mm x 263 (H) mm x 387 (D) mm

Vægt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28 kg

Medfølgende tilbehør

Pigge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Korkplader . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Store skridsikre puder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Små skridsikre puder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Skumplastpropper (A,B). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Højttalerfod . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Skiver . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Fjederskive . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Skrue (M5 x L40) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Skruer (M6 x L35) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Gitter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Brugsanvisning

Tekniske specifikationer og design kan ændres uden varsel på

grund af forbedringer.

Magnetisk afskærmning

Dette højttalersystem er magnetisk afskærmet. Afhængigt af

installationsstedet, kan der imidlertid opstå farveforvrængning,

hvis højttalersystemet stilles meget tæt på skærmen på et

fjernsyn.

Hvis dette sker, skal du slukke for fjernsynet, og derefter tænde for

det igen efter 15 minutters til 30 minutters forløb. Hvis problemet

vedvarer, skal du flytte højttalersystemet længere væk fra

fjernsynet.

er et varemærke for et produkt med Pioneers fasekontrol-

teknologi. Denne teknologi muliggør højkvalitets lydgengivelse via

hver enkelt komponent ved forbedring af den generelle

faseoverensstemmelse.

Published by Pioneer Corporation.

Alle rettigheder forbeholdes.

Bemærk

S-8EX_DA.book 11 ページ２００８年７月１６日　水曜日　午後２時２８分

Vi takker for innkjøpet av dette Pioneer-produktet.

Vennligst les igjennom denne brukerveiledningen slik at du blir godt fortrolig med riktig betjening av denne modellen.

Etter å ha nøye gjennomlest brukerveiledningen bør den oppbevares på et trygt sted for fremtidig konsultasjon.

Innhold

Før du går i gang

Eskens innhold

Informasjon om EX-serien

Teknologien som ligger bak S-8EX

. . . . . . . . . . . . . . . . . . . . . . . . . . 3

CST

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Membran av keramisk grafitt

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Membraner av legert magnesium

. . . . . . . . . . . . . . . . . . . . . . . . . 4

Basselementet

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Basselementenes kammerkonstruksjon

. . . . . . . . . . . . . . . . . . . . 4

Delefilter

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Samarbeid med Air Studios

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Installasjon og plassering

Installering

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Ved installering direkte på gulvet

. . . . . . . . . . . . . . . . . . . . . . . . . 5

Bruk av den medfølgende høyttalerfoten

. . . . . . . . . . . . . . . . . . . 5

Bruk av høyttalerstativet Pioneer CP-7EX

. . . . . . . . . . . . . . . . . . . 6

Valg av høyttalersystemets plassering

. . . . . . . . . . . . . . . . . . . . . 6

Tilkoblinger

Kobling til en forsterker

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Tilkobling av kablene

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Tilkoblinger med enkel-wiring

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Bi-Wiring

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Bi-forsterkningstilkoblinger (Bi-amping)

. . . . . . . . . . . . . . . . . . . 9

Annen informasjon

Bruk av skumplugger

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Bruk av kun A-pluggen

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Bruk av både A- og B-pluggen

. . . . . . . . . . . . . . . . . . . . . . . . . . 10

Montering/fjerning av grillen

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Rengjøring av høyttalerkabinettet

. . . . . . . . . . . . . . . . . . . . . . . . . 10

Spesifikasjoner

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Før du går i gang

• Den nominelle impedansen for høyttalersystemet er 6

Koble høyttalersystemet til en forsterker som har en

belastningsimpedanse på mellom 6

og 16

(modeller med

“6

– 16

” avmerket på forsterkerens utgangsterminaler).

For å unngå skade på høyttalerne pga. overbelastning bør du

vennligst iaktta følgende forholdsregler:

• Ikke belast høyttalersystemet i overkant av det som er

spesifisert som maksimal ytelse.

• Ved bruk av en grafisk equalizer for å forsterke lydbildet i

høyfrekvensområdet må det ikke benyttes et overdrevent høyt

volumnivå med forsterkeren.

• Forsøk aldri å trekke høye volumnivåer fra en forsterker med

lav yteevne (forsterkerens harmoniske forvrengning vil øke og

kan dermed påføre skade på høyttaleren).

Forsiktig: Installasjon

• Ved plassering av høyttalerne må du påse at de er forsvarlig

sikret og unngå steder hvor de kan velte eller påføre

personskader i tilfelle det oppstår en naturkatastrofe (som

f.eks. jordskjelv).

• Ikke fest disse høyttalerne til vegger eller tak. De kan falle ned

og dermed påføre personskader.

• Ikke monter høyttalerne høyt opp i et tak eller på en vegg. Hvis

de festes uforsvarlig kan de falle ned og dermed påføre skade

på person eller utstyr.

• Slå av og frakoble alt stereoutstyr og følg brukerveiledningene

når komponenter skal tilkobles. Pass på å bruke egnede kabler

for tilkoblingene.

Forsiktig: Ved bruk

• Ikke plasser høyttalerne på ustabile flater. Risiko for

personskade oppstår hvis de velter, så vel som at utstyret kan

skades.

• Ikke benytt høyttalerne til avspilling av forvrengte lyder i lengre

tid. Dette medfører risiko for brann.

• Ikke sitt eller stå på høyttalerne eller la barn leke oppå

høyttalerne.

• Ikke plasser store eller tunge gjenstander oppå høyttalerne.

• Ikke legg magnetiske gjenstander som f.eks. skrutrekkere eller

deler som inneholder jern i nærheten av tweeter- eller

mellomtoneelementene. Høyttalerelementene benytter

kraftige magneter, slik at gjenstander kan tiltrekkes og

dermed forårsake personskader eller skade på membranene.

pluss

K058_No

S-8EX_NO.book 2 ページ２００８年７月１６日　水曜日　午後２時３０分

Norsk

Eskens innhold

Spike x 3

Korkskive x 3

Store anti-glifelt x 2

Lite anti-glifelt x 4

Skumplugg (A, B) x 2

Høyttalerfot x 1

Pakning x 2

Fjærskive x 1

Skrue (M5 x L40) x 1

Skrue (M6 x L35) x 6

Grill x 1

Bruksanvisning

Informasjon om EX-serien

EX-serien fra Pioneer er rikelig utstyrt med teknologisk

knowhow hentet fra TAD-høyttalerne som er Pioneers

flaggskip. EX-serien har blitt utviklet med det formål å skape

den ultimate høyttaler innenfor sitt prisområde.

EX-seriens utforming og produksjon representerer det ytterste i

Pioneers høyttalerteknologi som har blitt frembragt gjennom et

større internasjonalt samarbeid.

Teknologien som ligger bak S-8EX

CST

Kjernen i høyttalersystemet er den såkalte Coherent Source

Transducer (CST), som henter sin teknologi fra TAD. Tweeterens

membran er montert konsentrisk i mellomtonenes øverste del slik

at et lydkildepunkt oppstår for frekvensene 400 Hz til 100 kHz. CST

garanterer at det forekommer en perfekt spektral balanse mellom

de direkte og reflekterte lydene som mottas av lytterens ører, og gir

et mer konsistent lydbilde gjennom hele rommet og forbedrer

uttrykksevnen.

Membran av keramisk grafitt

CSTs tweeter er utstyrt med en membran av keramisk grafitt som

gir styrke på toppnivå og dempeegenskaper som praktisk talt

overgår et hvilket som helst annet materiale som for tiden blir

brukt i high-end audio høyttalersystemer. Kombinasjonen av det

keramiske grafittmaterialets letthet og eksepsjonelle styrke har

ført til utviklingen av høyttalere med en membranresonans som

strekker seg langt utenfor hørbare frekvenser.

Keramisk grafitt

Aluminium

Beryllium

Boronlegering

Keramisk karbon

Papir

Titanium

18 000

Hastighet (m/s)

Indre tap

16 000

14 000

12 000

10 000

8 000

6 000

4 000

2 000

0,005

0,015

0,025

S-8EX_NO.book 3 ページ２００８年７月１６日　水曜日　午後２時３０分

Membraner av legert magnesium

CSTs mellomtone er utstyrt med en membran av legert

magnesium hvis letthet og høye indre tap (god demping)

frembringer fremragende transientgjengivelse og minimal farging

av mellomtonen.

Basselementet

Elementet for bassen som er avbildet nedenfor tar hånd om den

fundamentale delen av høyttalersystemet S-8EX. Elementets

eksepsjonelle styrke har blitt oppnådd ved å bruke

komposittmaterialet karbonaramid som opprinnelig ble skapt ved

utviklingen av S-1EX for bruk i denne høyttalerens membraner.

Pioneers eksklusive magnetiske kretsteknologi kalt LDMC, har

blitt implementert for å ivareta linearitet hele veien fra lave til høye

utgangsnivåer og for å oppnå minst mulig forvrengning.

Basselementenes kammerkonstruksjon

Den unike utformingen av S-8EX oppstod av logisk nødvendige

årsaker. For å kunne synkronisere lydens mottakstid fra CST og de

to basselementene, har hvert element blitt montert oppå en baffel

som bidrar til utformingen av en høyst delikat kurve eller

”presisjonskurve” (se illustrasjonen nedenfor). Baffelen er laget av

65 mm tykt MDF (Medium Density Fiberboard), og er dermed sterk

nok til å motstå trykket som utgår fra høyttalerelementene. I tillegg

har bassporten blitt utskåret av en spesielt tykk blokk laget av

MDF, som reduserer vindstøy og bevirker en klar og dyp bass.

Delefilter

Delefilterne benytter kun komponenter av ypperste kvalitet.

Høyttalerens luftspoler, ikke-induserende resistorer og film-

kondensatorer i signalgangen har blitt valgt med stor omhu og er

optimalisert for CST-elementet slik at signalet oppnår høyest

mulig transparens. Basselementene er utstyrt med

induktorkjerner laget av silikonstål som minimaliserer

forvrengning og tap ved energioverføringen. Samtlige

komponenter har blitt koplet direkte til deres respektive

koplingsstykker i stedet for å gå gjennom et kretskort. Dette

innebærer at signaltapet minimaliseres og maksimal ytelse

oppnås.

Samarbeid med Air Studios

Det engelske Air Studios ble etablert i London av George Martin i

1969 og har opparbeidet seg udelt respekt fra uttallige artister som

anerkjenner Air Studios som verdens ledende opptaksstudio.

Etiketten fra Air Studios som modell S-8EX har blitt tildelt, er en

pålitelig indikasjon på at høyttalerne er i stand til å produsere lyd

av aller høyeste kvalitet slik det kreves av verdens fremste

lydskapere.

esisjonsku

S-8EX_NO.book 4 ページ２００８年７月１６日　水曜日　午後２時３０分

Norsk

Installasjon og plassering

Installering

Velg en ønsket plassering blandt følgende anvisninger.

Ved installering direkte på gulvet

Bruk medfølgende spikes når du skal installere høyttalerne direkte

på en gulvflate.

Installasjon

Skru hver spike inn i hvert av de metallgjengede hullene

(M6) som er innfelt i høyttalerbunnen og stram de godt til.

Legg ut korkskivene på egnede steder slik at spikenes

spisser treffes når høyttaleren settes ned.

Legg høyttaleren oppå korkskivene.

• Da hver enhet veier rundt 28 kg, er det svært risikofylt å justere

spikemutteren samtidig med at en vipper på en høyttaler. Pass

på å plassere enheten på et mykt underlag (som f.eks. et

pledd) slik at gulvet ikke tar skade og utfør monteringen med

minst to personer.

Bruk av den medfølgende høyttalerfoten

Ved bruk av den medfølgende høyttalerfoten er det ikke nødvendig

å ta i bruk medfølgende spikes.

Installasjon

Fest medfølgende anti-glifelter (små) til de fire

avmerkede posisjonene på bunnen av høyttalerne.

Fest medfølgende anti-glifelter (store) til de 2 avmerkede

punktene på høyttalerfotens toppflate.

Legg høyttaleren oppå foten.

Bruk av den medfølgende høyttalerfoten muliggjør

fininnstilling av høyttalerens vinkel.

• Ved bruk av den medfølgende høyttalerfoten skal høyttaleren

ikke skrus fast i en bestemt stilling. Høyttaleren kan velte og

forårsake personskader.

Spikes kan påføre skade på gulvet hvis du unnlater å

bruke korkskivene ved plassering av høyttalerne. Hvis

du ønsker på bruke spikes anbefaler vi at du tar i bruk

korkskivene.

Høyttalerens

underside

Spike

Viktig

Lite anti-glifelt

Sto

e anti-glifelt

Høyttale

fot

Viktig

S-8EX_NO.book 5 ページ２００８年７月１６日　水曜日　午後２時３０分

Bruk av høyttalerstativet Pioneer CP-7EX

Ved bruk av høyttalerstativet CP-7EX må den medfølgende

høyttalerfoten festes til CP-7EXs stativsokler. Sett sammen stativet

som vist nedenfor.

Installasjon

Fjern beskytterhettene fra de innfelte skruehullene i

høyttalerfoten.

Fest høyttalerfoten til CP-7EXs stativsokler.

Bruk utelukkende de medfølgende skruene (M6 x L35).

Fest anti-glifeltene (store).

Bruk de medfølgende skruene (M5 x L40), fjærskiven og

pakningen til å feste høyttaleren til stativet.

For å forhindre at høyttalerne velter bør du kun benytte de

medfølgende skruene til å feste høyttalersystemet til

høyttalerstativet. Les brukerveiledningen som følger med

høyttalerstativet CP-7EX for flere detaljer.

Valg av høyttalersystemets plassering

Valg av hvor høyttalersystemet S-8EX plasseres i et rom, kan ha

sterk innvirkning dets prestasjonsevne hva angår bassytelse, tonal

nøyaktighet og uttrykksevne. Ettersom alle rom er forskjellige bør

dette avsnittet kun anses som en veiledning. Eksperimentering i

det rommet du har til rådighet bør til syvende og sist gi det beste

resultat.

Bruk fremstillingen nedenfor som veileder for å oppnå optimal

plassering av høyttalerne.

• Ikke plasser høyttalerne på steder hvor de kan utsettes for

direkte sollys og unngå plassering i nærheten av

varmeapparater eller klimaanlegg. Slike påkjenninger kan

forårsake at høyttalerkabinettet vrir seg, avfarges eller at

høyttalerelementene tar skade.

• Pioneer påtar seg ikke ansvar for skader som eventuelt

oppstår ved sammenstilling, feil montering, utilstrekkelige

forsterkninger, feil bruk av produktet, naturkatastrofer eller

lignende.

(M6 x L35)

Høyttale

fot

Stativsokle

Bunn

late

CP-7EX

Pakning

Fjæ

skive

ue (M5xL40)

Sto

e anti-glifelt

30 cm til 60 cm

Fronthøyttaler

Midthøyttaler

Fronthøyttaler

Lytterens posisjon

Viktig

S-8EX_NO.book 6 ページ２００８年７月１６日　水曜日　午後２時３０分

Norsk

Tilkoblinger

Kobling til en forsterker

Høyttalerkabler for tilkobling til en forsterker følger ikke med dette

høyttalersystemet. Ta følgende forhold i betraktning ved valget av

høyttalerkabler slik at du oppnår best mulig ytelse fra

høyttalersystemet:

• Benytt tykkest mulige høyttalerkabler og la kablene være av

kortest mulig lengde.

• Forskjellige kabler har ulike egenskaper. Dette bør overveies

ved valg av kabeltype.

• Velg kabler med minst mulig motstand og pass på at kablene

er koblet forsvarlig til høyttalerterminalene og forsterkeren.

Tilkobling av kablene

Skru av forsterkerens strøm.

Koble høyttalerkablene til inngangsterminalene (nedre)

på hver høyttalers bakside. Inngangsterminalenes polaritet:

rød er positiv (+) og sort er negativ (–).

Koble kabelens andre ender til forsterkerens

utgangsterminaler (se forsterkerens brukerveiledning for en

mer detaljert forklaring).

• Hold i de nedre terminalskruene og drei de mot venstre (mot

urviserne) og stikk kabeltrådene inn i hullene på

terminalstolpen. Stram deretter til terminalskruen slik at

sammenkoblingsbøylen så vel som kabeltrådene festes

forsvarlig.

• Du kan også bruke bananplugger for denne tilkoblingen.

Terminalkapslene må først fjernes fra inngangsterminalen når

du bruker av bananplugger.

• Etter at pluggene har blitt tilkoblet bør du dra lett i kablene for

å bekrefte at de er godt nok festet til terminalene. Dårlige

tilkoblinger er ofte årsak til støy og brudd på lyden.

• Dersom det skulle forekomme at kabeltrådene skyves ut av en

terminal kan de komme i kontakt med hverandre, noe som kan

føre til at forsterkeren overbelastes. Dette kan medføre at

forsterkeren slutter å fungere og til og med påføre skade på

forsterkeren.

ADVARSEL

Disse høyttale

kontaktene lede

LIVSFARLIG strøm

a ut st

ømledningen fø

du koble

til elle

høyttale

ledningene og fø

du be

noen uisole

dele

, dette fo

å unngå fa

e fo

elekt

isk støt.

D3-4-2-2-3_A_No

Slutningsbøyler

Rød terminal (+)

Sort terminal

(–)

S-8EX_NO.book 7 ページ２００８年７月１６日　水曜日　午後２時３０分

Tilkoblinger med enkel-wiring

Med enkel-wiring kobler du sammen områdene for mellomtone-til-

diskant og lavfrekvensområdet på delefilteret med

sammenkoblingsbøylen som medfølger denne enheten. Koble

deretter (+)-ledningen fra forsterkeren til en av de røde

terminalstolpene og (–)-ledningen til en av de sorte

terminalstolpene som vist nedenfor.

Tilkoblinger med Bi-Wiring

Med bi-wiringstilkoblinger kobler du separate høy- og

lavfrekvensplugger fra forsterkerens til deres respektive terminaler

på høytalersystemet. Dette resulterer i at CST-elementet og

basselementet kobles direkte til forsterkeren uavhengig av

hverandre, noe som gir deg frihet til å velge optimale kabler for

hvert av elementene. Koble et sett kabler til den nedre rekken med

terminaler (spesifikt delefilter for basselementet). Koble deretter

andre sett med kabler til øvre terminaler (spesifikt delefilter for

CST). Koble deretter begge sett med kabler til respektive

terminaler på forsterkeren. Påse at begge (+)-ledninger kobles til

(+)-terminalene på forsterkeren og at begge (–)-ledninger kobles

til (–)-terminalene på forsterkeren som vist nedenfor.

SPEAKERS OUTPUT

Sammenkoblingsbøyle

Høyttaler (bakside): Inngangspanel

Forsterker

(bakpanel)

(Kun én kanal blir vist)

Høyttaler

SPEAKERS OUTPUT

Høyttaler (bakside): Inngangspanel

Forsterker

(bakpanel)

(Kun én kanal blir vist)

Høyttaler

S-8EX_NO.book 8 ページ２００８年７月１６日　水曜日　午後２時３０分

Norsk

Bi-forsterkningstilkoblinger (Bi-amping)

Bi-forsterkning gir best ytelse når det benyttes dedikerte forsterkere for lavtone- og mellom-til-høytonefrekvensene.

Det finnes to konfigurasjoner å velge mellom som normalt kalles for horisontal eller vertikal bi-forsterkning.

Husk å fjerne sammenkoblingsbøylene før du kobler til høyttalerkablene med bi-forsterkningskoblinger.

Forsterkerne kan ta skade hvis du unnlater å fjerne disse.

Vertikal Bi-forsterkning (Bi-Amping)

Med denne konfigurasjonen brukes identiske stereoforsterkere for

hvert høyttalersystem. En kanal på hver forsterker driver de lavere

frekvensene og den andre kanalen driver de høyere frekvensene

som vist nedenfor.

Koble ett sett kabler til den nedre rekken med terminaler (spesifikt

delefilter for bassfrekvensene).

Koble deretter det andre settet kabler fra den andre

forsterkerkanalen til de øvre terminalene (spesifikt delefilter for

CST).

Pass på å tilkoble begge (+)-ledninger til forsterkerens (+)-

terminaler og begge (–)-ledninger til forsterkerens (–)-terminaler.

Horisontal Bi-forsterkning (Bi-Amping)

Med denne konfigurasjonen kan du bruke forskjellige

stereoforsterkere for lavere frekvenser på hvert høyttalersystem

(f.eks. rørforsterkere for høyere frekvenser og fast tilstand for

lavere frekvenser). Hver kanal på den ene forsterkeren driver de

lavere frekvensene på hvert høyttalersystem og hver kanal på den

andre forsterkeren driver mellomtoner og høyfrekvente områder

som vist nedenfor.

Denne metoden krever at begge forsterkere har samme

forsterkning. Hvis ikke vil det kunne høres en ubalanse mellom

gjengivelsen av lavere til mellomtonefrekvensene fra

høyttalersystemet. Rådfør deg med din forhandler hvis du er i tvil.

Forsiktig

Høyttaler

SPEAKERS OUTPUT

INPUT

OUTPUT

INPUT

Ch.1

Ch.2

OUTPUT

Høyttaler (bakside):

Inngangspanel

(Kun én kanal blir vist)

Effektforsterker

(bakpanel)

(Kommersielt

tilgjengelig

Y-adapter)

Forforsterker (bakpanel)

SPEAKERS OUTPUT

INPUT

SPEAKERS OUTPUT

INPUT

OUTPUT

Effektforsterker

(bakpanel)

(Lavere frekvenser)

Effektforsterker

(bakpanel)

(høyere frekvenser)

(Kun én kanal blir vist)

(Kommersielt tilgjengelig

Y-adapter)

Høyttaler (bakside):

Inngangspanel

Høyttaler

Forforsterker (bakpanel)

S-8EX_NO.book 9 ページ２００８年７月１６日　水曜日　午後２時３０分

Annen informasjon

Bruk av skumplugger

Denne enheten er utstyrt med skumplugger som er nyttige for

justering av bassens volumnivå. Disse brukes ved å skyve de

forsiktig inn i bassrefleksportene på hver side a høyttaleren. Skyv

inn enten utelukkende skumplugg A eller begge skumpluggene A

og B slik at du oppnår best mulig lyd.

Bruk av kun A-pluggen

Bruk av både A- og B-pluggen

Montering/fjerning av grillen

Dette høyttalersystemet er utstyrt med griller som kan monteres

og fjernes på følgende måte:

For å feste grillen fører du hullene på høyttaleren kant-i-

kant med proppene på grillen og gir grillen et fast trykk.

For å ta av grillen tar du tak med begge i øvre og nedre

kant på venstre side av grillen og trekker den forsiktig mot

deg slike at venstre del skilles fra høyttaleren.

Skift grepet til midterste del på grillen og trekk øvre og

nedre kanter forsiktig mot deg for å skille midtre del av

grillen fra høyttaleren

Ta til slutt takt i øvre og nedre kant på høyre side av

grillen og trekk den forsiktig mot deg slike at resten av

grillen skilles fra høyttaleren.

Rengjøring av høyttalerkabinettet

Ved normal bruk er det tilstrekkelig å rengjøre kabinettet ved å

tørke det av med en tørr klut. Om nødvendig kan det tørkes av med

en klut dyppet i et nøytralt rensemiddel som har blitt uttynnet fem

til seks ganger med vann og deretter vridd godt opp. Unngå bruk

av møbelvoks og skuremidler.

Bruk aldri tynningsmidler, bensin, insektspray eller andre

kjemikalier på eller i nærheten av enhetene da disse kan tære på

overflatene.

Bass

efleks

Bass

efleks

S-8EX_NO.book 10 ページ２００８年７月１６日　水曜日　午後２時３０分

Norsk

Spesifikasjoner

Kammer . . . . . . . . . . . . . . . . . . . . . . . . . . .Bassrefleks gulvstående type

(magnetisk skjermet)

Konfigurasjon . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-veis

Woofer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16 cm cone x 2

Mid tweeter . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 cm cone/3 cm dome

Impedanse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Frekvensrespons . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34 Hz til 100 kHz

Sensitivitet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88,5 dB (2,83 V)

Maksimal inngangeffekt. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 160 W

Utvendige dimensjoner . . . . .723 (B) mm x 263 (H) mm x 387 (D) mm

Vekt. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28 kg

Medfølgende utstyr

Spike . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Korkskiver . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Store anti-glifelt. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Lite anti-glifelt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Skumplugg (A, B) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Høyttalerfot . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Pakning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Fjærskive . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Skrue (M5 x L40) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Skrue (M6 x L35) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Grill . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Bruksanvisning

Spesifikasjoner og utforming kan bli endret uten forutgående

varsel grunnet produktutbedringer.

Magnetisk skjerming

Dette høyttalersystemet er magnetisk skjermet. Avhengig av

plasseringen kan det imidlertid forekomme fargeforvrengning

dersom høyttalersystemet installeres svært nærme et TV-apparats

skjerm.

Slå av TV-apparatet og slå det på igjen etter 15 - 30 minutter hvis

dette forekommer. Dersom problemet fortsatt gjenstår bør

høyttalersystemet flyttes i lengre avstand fra TV-apparatet.

er et varemerke som finnes på produkter som inneholder

Pioneers fasekontrollteknologi (Phase Control). Denne

teknologien muliggjør lydgjengivelse gjennom hver komponent

ved å forbedre helhetlig fasetilpasning.

Utgitt av Pioneer Corporation.

Alle rettigheter reservert.

Merk

S-8EX_NO.book 11 ページ２００８年７月１６日　水曜日　午後２時３０分

Kiitämme tämän Pioneer-laitteen hankinnasta.

Pyydämme lukemaan nämä käyttöohjeet huolellisesti, jotta mallin käyttötoimet tulevat tutuiksi.

Kun ohjeet on luettu, pane ne säilöön johonkin varmaan paikkaan, josta ne tarvittaessa löytyvät.

Sisältö

Ennen kuin aloitat

Mitä pakkaukseen kuuluu

EX-sarjasta

S-8EX:n teknologia

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

CST

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Keraaminen grafiittikalvo

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Magnesiumseoskalvo

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Basso-ohjaimet

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Bassokotelon rakenne

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Jakosuotimet

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Yhteistyö Air Studios -yhtiön kanssa

. . . . . . . . . . . . . . . . . . . . . . . 4

Asennus ja sijoitus

Asennus

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Asennettaessa suoraan lattialle

. . . . . . . . . . . . . . . . . . . . . . . . . . 5

Käyttämällä varusteisiin kuuluvaa kaiutinalustaa

. . . . . . . . . . . . . 5

Käytettäessä Pioneerin kaiutintelinettä CP-7EX

. . . . . . . . . . . . . . 6

Kaiuttimien paikan valinta

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Connections

Liittäminen vahvistimeen

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Johtojen liittäminen

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Yksijohtoiset liitännät

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Kaksijohtoiset liitännät

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Kahden vahvistimen liitäntä (Bi-amping -liitäntä)

. . . . . . . . . . . . . 9

Muita tietoja

Vaahtomuovipistokkeiden käyttö

. . . . . . . . . . . . . . . . . . . . . . . . . . 10

Vain vaahtomuovipistokkeen A käyttö

. . . . . . . . . . . . . . . . . . . . . 10

Vaahtomuovipistokkeen A ja B käyttö

. . . . . . . . . . . . . . . . . . . . . 10

Verkkosuojuksen kiinnittämien/irrottaminen

. . . . . . . . . . . . . . . . . 10

Kaiuttimen pintojen puhdistaminen

. . . . . . . . . . . . . . . . . . . . . . . 10

Tekniset tiedot

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Ennen kuin aloitat

• Tämän kaiutinjärjestelmän nimellisimpedanssi on 6

. Liitä

kaiutinjärjestelmä vahvistimeen, jonka kuormitusimpedanssi

on 6

–16

(malli, jossa “6

– 16

” näkyy kaiuttimen

lähtöliittimissä).

Jotta kaiutin ei pääse vahingoittumaan tulon ylikuormasta

johtuen, pyydämme noudattamaan seuraavia ohjeita:

• Älä syötä virtaa kaiutinjärjestelmään yli suurimman sallitun

tulon.

• Kun graafista taajuuskorjainta käytetään korkeataajuisen alan

äänekkäiden äänien korostamiseen, älä käytä liian suurta

äänenvoimakkuutta vahvistimessa.

• Älä pakota matalatehoista vahvistinta antamaan kovaa ääntä

(vahvistimen harmoninen särö suurenee ja kaiuttimet

saattavat vahingoittua).

Huomautus: asennus

• Kun laite sijoitetaan, varmista, että se on kiinnitetty hyvin ja

vältä paikkoja, joista se saattaa pudota ja aiheuttaa vahinkoja

luonnonmullistuksen (esimerkiksi maanjäristyksen)

sattuessa.

• Älä kiinnitä näitä kaiuttimia seinälle tai kattoon. Kaiuttimet

saattavat pudota ja aiheuttaa vammoja.

• Älä asenna kaiuttimia istuma-asennon päälle kattoon tai

seinälle. Väärin kiinnitetty kaiuttimen verkko saattaa pudota ja

aiheuttaa vahinkoja tai henkilövammoja.

• Kun liität laitteita, katkaise AV-laitteesta virta, irrota

verkkojohto ja katso ohjeita. Varmista, että käytät oikeita

liitäntäjohtoja.

Huomautus: käytössä

• Älä aseta kaiutinta epävakaalle pinnalle. Pudotessaan kaiutin

saattaa aiheuttaa vahinkoja ja mennä rikki.

• Älä käytä kaiutinta säröisen äänen toistoon pitkän aikaa. Tämä

saattaa aiheuttaa tulipalovaaran.

• Älä istu äläkä seiso kaiuttimen päällä äläkä anna lasten leikkiä

sen kanssa.

• Älä aseta suuria tai painavia esineitä kaiuttimen päälle.

• Älä aseta magneettisia esineitä kuten ruuviavaimia tai

rautaosia diskantti- tai keskikaiuttimen läheisyyteen. Koska

kaiuttimissa on voimakkaat magneetit, ne saattavat vetää

esineitä puoleensa ja aiheuttaa vahinkoja tai vahingoittaa

kalvoa.

K058_Fi

S-8EX_FI.book 2 ページ２００８年７月１６日　水曜日　午後２時３１分

Suo

Mitä pakkaukseen kuuluu

Nastat x 3

Korkkilevyt x 3

Suuret liukuestolevyt x 2

Pienet liukuestolevyt x 4

Vaahtomuovipistokkeet (A,B) x 2

Kaiuttimen alusta x 1

Aluslevyt x 2

Jousialuslevyt x 1

Ruuvi (M5 x L40) x 1

Ruuvit (M6 x L35) x 6

Verkko x 1

Käyttöohjeet

EX-sarjasta

EX-sarja, jossa on käytetty Pioneerin lippulaivan TAD-

kaiutinsarjan teknologiaa ja tietotaitoa, on kehitetty

päämääränä luoda hintaluokkansa parhaat mahdolliset

kaiuttimet.

EX-sarjan suunnittelu ja valmistus on tulosta kansainvälisestä

yhteistyöstä, joka edustaa parhainta Pioneerin kaiutinteknologiaa.

S-8EX:n teknologia

CST

Järjestelmän ydinohjain on Coherent Source Transducer (CST),

joka on jatkoa TAD-sarjassa käytetylle teknologialle.

Diskanttikaiuttimen kalvo on asennettu samankeskisesti

keskikaiuttimen kartion huipun kanssa ja se antaa 400 Hz – 100 kHz

akustisen keskipisteen. CST varmistaa täydellisen äänikuvan

kuuntelijan korviin tulevien suorien ja heijastuneiden äänten välillä

ja yhdenmukaisen äänen koko kuunteluhuoneessa.

Keraaminen grafiittikalvo

CST’n diskanttikaiuttimissa on keraaminen grafiittikalvo, joka

antaa kestävyyden ja vaimennusominaisuudet, jollaisiin mikään

muu kaiutinjärjestelmissä nykyisin käytetty materiaali ei pysty.

Keraamisen grafiitin keveys ja poikkeuksellinen lujuus luovat

yhdessä kaiuttimet, jotka pystyvät tuottamaan tarkan

äänentoiston, joka ulottuu pitkälle ihmisen kuuloalueen yli.

eraaminen grafiitti

lumiini

eryllium

ooriseos

eraaminen hiili

aperi

itaani

18 000

Nopeus (m/s)

Sisäinen häviö

16 000

14 000

12 000

10 000

8 000

6 000

4 000

2 000

0,005

0,015

0,025

S-8EX_FI.book 3 ページ２００８年７月１６日　水曜日　午後２時３１分

Magnesiumseoskalvo

CST’n keskikaiuttimissa on magnesiumseoskalvo, jonka keveys ja

suuri sisäinen häviö antavat erinomaisen liikkuvuuden ja pienen

keskiäänten värittymisen.

Basso-ohjaimet

Alla kuvattu basso-ohjain on S-8EX-kaiutinjärjestelmän ydin.

Ohjaimen voimakkuus on saatu käyttämällä aroamidikuituseosta,

joka alunperin kehitettiin valmistettaessa S-1EX:tä, ja jota on

käytetty sen kalvossa. Särön vähentämiseksi ja lineaarisuuden

säilyttämiseksi korkeilta matalille taajuuksille on käytetty

Pioneerin omaa LDMC-magneettipiiriteknologiaa.

Bassokotelon rakenne

S-8EX:n ainutlaatuinen muoto johtuu loogisesta tarpeesta. Jotta

saadaan samanaikaistettua CST:stä ja kahdesta basso-

ohjaimesta tulevat äänet, kukin ohjain on asennettu etulevyyn,

joka on hieman kaareva. Tätä kaarta nimitetään nimellä

“tarkkuuskäyrä” (katso alla olevaa kuvaa). Etulevy, joka on 65 mm

paksu MDF-levy (keskitiheyksinen kuitulevy), on tarpeeksi luja

ohjaimien voimakkuudelle. Lisäksi bassoportti on kaiverrettu

erittäin paksusta MDF-kerroksesta, mistä seuraa tuulikohinan

vaimennus ja selkeä, syvä bassoääni.

Jakosuotimet

Jakosuotimissa on käytetty ainoastaan hienoimpia osia.

Ilmaytimiset kelat, johtamattomat vastukset ja

filmikondensaattorit signaalipolussa on kaikki valittu huolellisesti

ja optimoitu CST-ohjaimelle, jotta saadaan paras mahdollinen

signaalin läpinäkyvyys. Basso-ohjaimissa on silikonteräslevy-

ytimiset johtimet, jotka vähentävät särön ja virransiirron aikana

esiintyvän häviön. Kaikki osat on liitetty suoraan vastaaviin

langoitusmateriaaleihin painetun piirilevyn asemesta, jolloin

häviö on minimaalinen ja suorituskyky paras mahdollinen.

Yhteistyö Air Studios -yhtiön kanssa

V. 1969 Englannissa, Lontoossa George Martinin perustama Air

Studios on saavuttanut monen tunnetun artistin luottamuksen ja

kunnioituksen ja sitä pidetään maailman parhaimpana

äänitysstudiona. Air Studios -merkki, joka on annettu S-8EX -

kaiuttimille, kertoo, että nämä kaiuttimet pystyvät toistamaan

äänen sellaisella huippulaadulla mitä maailman huippumuusikot

vaativat.

kkuuskäy

S-8EX_FI.book 4 ページ２００８年７月１６日　水曜日　午後２時３１分

Suo

Asennus ja sijoitus

Asennus

Valitse asennustapa seuraavista.

Asennettaessa suoraan lattialle

Käytä varusteisiin kuuluvia nastoja, kun kaiutin asennetaan

suoraan lattiapinnalle.

Asennus

Kierrä nastat kolmen kierteitetyn metalliasentimen

kierteisiin (M6), jotka ovat kaiuttimen pohjassa, ja ruuvaa ne

tiukasti.

Aseta korkkilevyt niin, että kolmen nastan kärki osuu

kohdalleen asetettaessa kaiutin alas.

Aseta kaiutin korkkilevyjen päälle.

• Koska tämä laite painaa noin 28 kg, on erittäin vaarallista

yrittää säätää nasta kallistamalla kaiutin. Aseta laite

pehmeälle pinnalle (esimerkiksi huovan päälle), niin ettei se

vahingoita lattiaa. Laitteen asennukseen tarvitaan ainakin

kaksi henkilöä.

Käyttämällä varusteisiin kuuluvaa kaiutinalustaa

Kun käytetään varusteisiin kuuluvaa kaiuttimen alustaa,

varusteisiin kuuluvien nastojen käyttö ei ole tarpeen.

Asennus

Kiinnitä varusteisiin kuuluvat liukuestolevyt (pieni)

neljään kohtaan alustan pohjaan.

Kiinnitä varusteisiin kuuluvat liukuestolevyt (suuret)

kahteen kohtaan kaiuttimen alustan pohjapintaan.

Aseta kaiutin alustan päälle.

Käyttämällä varusteisiin kuuluvaa kaiutinalustaa on

mahdollista hienosäätää kaiuttimen asento.

• Kun käytetään varusteisiin kuuluvaa kaiuttimen alustaa, älä

kiinnitä kaiutinta paikalleen ruuveilla. Kaiutin saattaa kaatua

ja aiheuttaa vahinkoja.

Jos korkkilevyjä ei käytetä kaiuttimien asennuksessa,

nastat saattavat vahingoittaa lattiaa. Jos nastoja

aiotaan käyttää, suosittelemme korkkilevyjen

käyttämistä.

Kaiuttimen

pohja

Nasta

Tärkeää

Pienet liukuestolevyt

Suu

et liukuestolevyt

Kaiuttimen

alusta

Tärkeää

S-8EX_FI.book 5 ページ２００８年７月１６日　水曜日　午後２時３１分

Käytettäessä Pioneerin kaiutintelinettä CP-7EX

CP-7EX –telineen käyttöä varten varusteisiin kuuluvat

kaiutinalustat on kiinnitettävä CP-7EX –telineen runkoon. Kokoa

telineet alla kuvatulla tavalla.

Asennus

Poista pakkausmateriaali kaiuttimen alustan

kartioupotusruuvien aukoista.

Kiinnitä kaiuttimen alusta CP-7EX –telineen runkoon.

Käytä vain varusteisiin kuuluvia ruuveja (M6 x L35).

Kiinnitä liukuestolevyt (suuri).

Kiinnitä kaiutin telineeseen käyttämällä varusteisiin

kuuluvia ruuveja (M5 x L40), jousialuslevyä ja aluslevyä.

Jotta saadaan varmistettua etteivät kaiuttimet pääse

kaatumaan, käytä aina vain varusteisiin kuuluvia ruuveja

kaiutinjärjestelmän kiinnittämiseen kaiutintelineeseen. Katso

tarkemmat tiedot CP-7EX –kaiutintelineen mukana

toimitetuista käyttöohjeista.

Kaiuttimien paikan valinta

S-8EX-kaiutinjärjestelmän paikalla kuunteluhuoneessa on suuri

vaikutus kokonaistulokseen eli siis siihen miten bassoäänet

toistuvat, miten tarkkana ääni toistuu ja millainen äänikuvasta

muodostuu. Kaikki huoneet ovat erilaisia, joten seuraava kuvaus

on tarkoitettu ainoastaan viitteeksi. Etsi omassa huoneessasi

erilaisia sijoituspaikkoja kokeilemalla paikka, josta saadaan paras

mahdollinen äänentoisto.

Katso alla olevasta kuvasta ohjeita parhaan sijoituspaikan

valintaan.

• Älä sijoita kaiutinta sellaiseen paikkaan, johon aurinko paistaa

suoraan ja vältä lämmittimen ja ilmastointilaitteen

läheisyydessä olevia paikkoja. Tällaisissa paikoissa

kaiuttimien pinta saattaa vääristyä, väri lähteä ja kaiuttimet

saattavat vahingoittua.

• Pioneer ei ota minkäänlaista vastuuta vahingoista, jotka ovat

seurausta sijoittamisesta, virheellisestä asennuksesta,

riittämättömästä vahvuuden voimistamisesta, laitteen

virheellisestä käytöstä, luonnonmullistuksista jne.

Ruuvit (M6 x L35)

Kaiuttimen

alusta

Telineen

ungot

Telineen alusta

CP-7EX

Ruuvi (M5 x L40)

Suu

et liukuestelevyt

Aluslevyt

Jousialuslevyt

Kuuntelupaikka

Etukaiutin

Keskikaiutin

Etukaiutin

Tärkeää

S-8EX_FI.book 6 ページ２００８年７月１６日　水曜日　午後２時３１分

Suo

Connections

Liittäminen vahvistimeen

Tämän kaiuttimen varusteisiin ei kuulu kaiutinjohtoja

vahvistimeen tapahtuvaa liittämistä varten. Ota seuraavat seikat

huomioon, kun valitset kaiutinjohtoja, jotta kaiuttimet toimisivat

parhaalla mahdollisella tavalla:

• Jos mahdollista, käytä mitoiltaan tukevaa kaiutinjohtoa ja pidä

johdot mahdollisimman lyhyinä.

• Johdoilla on erilaiset tekniset ominaisuudet. Pidä tämä

mielessäsi, kun valitset johtoa.

• Valitse johto, jolla on mahdollisimman pieni vastus ja

varmista, että kaiutinliittimiin ja vahvistimeen liitetyt johdot on

liitetty lujasti.

Johtojen liittäminen

Katkaise virta vahvistimesta.

Liitä kaiutinjohdot kaiuttimen takana olevin tuloliittimiin

(alemmat). Tuloliittimen napaisuus: punainen on positiivinen

(+) ja musta negatiivinen (–).

Liitä johtojen toinen pää vahvistimen kaiuttimen

lähtöliittimiin (katso tarkemmat tiedot vahvistimen

käyttöohjeista).

• Ota kiinni alempien tuloliittimien suojusnupeista ja käännä

niitä vasemmalle (vastapäivään), aseta kaiutinjohdot liittimien

aukkoihin ja kiristä sitten nupit oikosulkutangon ja johdon

kiinnittämiseksi.

• Kaiutinliittimet voidaan liittää myös banaanipistokkeella. Kun

käytät banaanipistokkeita, ota pois tuloliittimen päässä oleva

suojus.

• Kun pistokkeet on liitetty, varmista johdoista kevyesti

vetämällä, että johtojen päät on kiinnitetty lujasti liittimiin.

Huonot liitännät aiheuttavat kohinaa ja katkoja ääneen.

• Jos johtojen säikeet työntyvät ulos liittimistä ja säikeet

pääsevät koskettamaan toisiaan, vahvistimeen kohdistuu

ylimääräinen kuorma. Tämä saattaa aiheuttaa sen, että

vahvistin lakkaa toimimasta ja vahingoittuu.

VAROTOIMET

Kaiutin

äätteet ovat

HENGENVAARALLISIA, kun virta

on päällä

. Estä sähköiskun vaa

a i

ottamalla

sähköjohto, ennen kuin kosketat e

istämättömiä osia

kaiutinkaa

eleita kytkettäessä tai i

otettaessa.

D3-4-2-2-3_A_Fi

Oikosulkutangon liittimet

Punainen liitin (+)

Musta liitin

(–)

S-8EX_FI.book 7 ページ２００８年７月１６日　水曜日　午後２時３１分

Yksijohtoiset liitännät

Liitä yksijohtoisessa liitännässä jakosuotimen keski-korkea ja

matalataajuiset osat laiteen varusteisiin kuuluvalla

oikosulkulinkillä ja liitä sitten vahvistimen (+) johto

jompaankumpaan punaiseen liitoskohtaan ja vahvistimen (–)

johto jompaankumpaan mustaan liitoskohtaan alla kuvatulla

tavalla.

Kaksijohtoiset liitännät

Kaksijohtoisessa liitännässä vahvistimen kautta toimivat

kaiutinjärjestelmät liitetään erikseen vastaaviin korkea- ja

matalatuloiseen liitäntään. Tämän johdosta CST-ohjain ja basso-

ohjaimet tulevat liitetyiksi vahvistimeen erikseen, jolloin on

mahdollista valita kullekin ohjaimelle parhaiten sopiva

johtotyyppi. Liitä yksi johtosarja liitännän alasarjaan (basso-

ohjaimen erityisverkko). Liitä sitten toinen johtosarja yläsarjaan

(CST-erityisverkko). Liitä seuraavaksi kumpikin johtosarja

vahvistimeen sopiviin liittimiin. Liitä kumpikin (+) johto (+)

vahvistinliittimeen ja kumpikin (–) johto (–) vahvistinliittimeen alla

kuvatulla tavalla.

SPEAKERS OUTPUT

Oikosulkulinkin

liitos

Kaiutin (taka): Tulopaneeli

Vahvistin (taka)

(Vain yksi kanava näkyy)

Kaiutin

SPEAKERS OUTPUT

Kaiutin (taka): Tulopaneeli

Vahvistin (taka)

(Vain yksi kanava näkyy)

Kaiutin

S-8EX_FI.book 8 ページ２００８年７月１６日　水曜日　午後２時３１分

Suo

Kahden vahvistimen liitäntä (Bi-amping -liitäntä)

Kahta vahvistinta käyttämällä saadaan paras tulos, kun käytetään sopivaa vahvistinta matala- ja keski-korkeataajuisille osille.

Liitäntöjä on kaksi, joista kutsutaan tavallisesti horisontaaliseksi ja vertikaaliseksi bi-amping -liitännäksi.

Irrota oikosulkulinkit ennen kuin liität kaiutinjohdot kaksoisvahvistinliitännässä.

Jos näin ei tehdä, vahvistimet saattavat vahingoittua.

Vertikaalinen Bi-Amping -liitäntä

Tällä liitännällä samanlaisia stereovahvistimia käytetään kullekin

kaiutinjärjestelmälle. Kunkin vahvistimen yksi kanava käyttää

matalataajuista osaa ja toinen kanava korkeataajuista osaa alla

kuvatulla tavalla.

Liitä yksi johtosarja ja vahvistimen kanava liitoskohtien alasarjaan

(erityinen basso-ohjaimen verkko).

Liitä sitten toinen johtosarja ja toinen vahvistimen kanava

ylempään liitoskohtaan (erityinen CTS-verkko).

Muista liittää kumpikin (+) johto (+) vahvistinliittimiin ja kumpikin

(–) johto (–) vahvistinliittimiin.

Horisontaalinen Bi-Amping -liitäntä

Tällä liitännällä voidaan käyttää eri stereovahvistinta

kaiutinjärjestelmän matalataajuisille ja keski-korkeataajuisille

osille (esim. putkivahvistin korkeille taajuuksille ja

transistorivahvistin matalille taajuuksille). Yhden vahvistimen

kukin kanava käyttää kunkin kaiutinjärjestelmän matalia

taajuuksia ja toisen vahvistimen kukin kanava käyttää keski-

korkeataajuusosaa alla kuvatulla tavalla.

Tämä tapa vaatii, että kummallakin vahvistimella on sama

vahvistus; muuten matalien ja keski-korkeiden taajuuksien

toistossa on epätasapaino. Jos ilmenee epäselvyyttä, pyydämme

ottamaan yhteyden paikalliseen liikkeeseen.

Huomautus

Kaiutin

SPEAKERS OUTPUT

INPUT

OUTPUT

INPUT

Ch.1

Ch.2

OUTPUT

Kaiutin (taka):

Tulopaneeli

(Vain yksi kanava näkyy)

Tehovahvistin

(taka)

(Myytävänä oleva

Y-sovitin)

Esivahvistin (taka)

SPEAKERS OUTPUT

INPUT

SPEAKERS OUTPUT

INPUT

OUTPUT

Tehovahvistin (taka)

(Matala taajuus)

Tehovahvistin (taka)

(Korkea taajuus)

(Vain yksi kanava näkyy)

(Myytävänä oleva Y-sovitin)

Kaiutin (taka):

Tulopaneeli

Kaiutin

Esivahvistin (taka)

S-8EX_FI.book 9 ページ２００８年７月１６日　水曜日　午後２時３１分

Muita tietoja

Vaahtomuovipistokkeiden käyttö

Tämän laitteen varusteisiin kuuluvat vaahtomuovipistokkeet,

joista on hyötyä bassoäänen äänenvoimakkuuden säätämisessä.

Aseta vaahtopistokkeet varovasti kaiuttimen kummallakin puolella

olevaan bassorefleksiaukkoon. Aseta joko vaahtomuovipistoke A

yksin tai molemmat vaahtomuovipistokkeet A ja B, jotta saadaan

haluttu ääni.

Vain vaahtomuovipistokkeen A käyttö

Vaahtomuovipistokkeen A ja B käyttö

Verkkosuojuksen kiinnittämien/

irrottaminen

Tässä kaiutinjärjestelmässä on verkkosuojukset, jotka voidaan

kiinnittää ja irrottaa seuraavalla tavalla:

Verkkosuojus kiinnitetään asettamalla kaiuttimen aukot

ja verkon ulokkeet vastatusten ja painamalla lujasti.

Verkkosuojus irrotetaan ottamalla kiinni

verkkosuojuksen ylä- ja alareunasta vasemmalta puolelta

käsin ja vetämällä sitä kevyesti itseesi päin niin, että

verkkosuojuksen vasen osa irtoaa kaiuttimesta.

Siirrä sitten kätesi verkkosuojuksen keskelle ja vedä taas

ylä- ja alareunaa hieman itseesi päin keskiosan

erottamiseksi.

Ota lopuksi kiinni verkkosuojuksen ylä- ja alareunasta

oikealta puolelta ja vedä hieman itseesi päin, jotta

verkkosuojuksen loppuosa irtoaa kaiuttimesta.

Kaiuttimen pintojen puhdistaminen

Tavallisessa käytössä pintojen pyyhkimen kuivalla kankaalla riittää

kaiuttimien puhtaana pitämiseen. Jos tarpeen, pyyhi liinalla, joka

on kastettu viisi- tai kuusikertaiseksi vedellä laimennettuun

neutraaliin pesuaineliuokseen ja väännetty kuivaksi. Älä käytä

huonekaluvahoja tai puhdistimia.

Älä koskaan käytä tinneriä, bensiiniä, hyönteismyrkkyjä tai muita

kemikaaleja laitteelle tai sen läheisyydessä, sillä tällaiset aineet

syövyttävät sen pintaa.

Basso

efleksiaukot

Basso

efleksiaukot

S-8EX_FI.book 10 ページ２００８年７月１６日　水曜日　午後２時３１分

Suo

Tekniset tiedot

Kotelo . . . . . . . . . . . . . . . . . . . . Bassorefleksi, lattialle asetettava tyyppi

(magneettisesti eristetty)

Rakenne. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-teinen

Bassokaiutin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 cm kartio x 2

Keskidiskantti . . . . . . . . . . . . . . . . . . . . . . . . . 14 cm kartio/3 cm kalotti

Impedanssi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Taajuusvaste . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34 Hz – 100 kHz

Herkkyys. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88,5 dB (2,83 V)

Suurin tuloteho . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 160 W

Ulkoiset mitat . . . . . . . . . . . . . 723 (L) mm x 263 (K) mm x 387 (S) mm

Paino . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28 kg

Vakiovarusteet

Nastat. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Korkkilevyt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Suuret liukuestolevyt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Pienet liukuestolevyt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Vaahtomuovipistokkeet (A,B). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Kaiuttimen alusta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Aluslevyt. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Jousialuslevyt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Ruuvi (M5 x L40) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Ruuvit (M6 x L35) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Verkko . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Käyttöohjeet

Parannusten vuoksi pidätämme oikeuden muuttaa teknisiä

ominaisuuksia ja ulkoasua ilman erillistä ilmoitusta.

Magneettinen eristys

Tämä kaiutinjärjestelmä on magneettisesti eristetty.

Asennuspaikasta riippuen värihäiriöitä saattaa kuitenkin esiintyä,

jos kaiutinjärjestelmä asennetaan erittäin lähelle

televisiovastaanottimen kuvaruutua.

Jos värihäiriöitä esiintyy, katkaise televisiosta virta ja kytke se

sitten uudelleen 15 minuutin – 30 minuutin kuluttua. Jos ongelma

ei korjaannu, sijoita kaiutinjärjestelmä kauemmas TV-

vastaanottimesta.

on Pioneerin vaihesäätötekniikalla varustettuihin

tuotteisiin merkitty tavaramerkki. Tämä teknologia mahdollistaa

korkealaatuisen äänentoiston kustakin osasta parantamalla

kokonaisvaiheen sopivuutta.

Julkaisija : Pioneer Corporation.

Kaikki oikeudet pidätetään.

Huom

S-8EX_FI.book 11 ページ２００８年７月１６日　水曜日　午後２時３１分

Благодарим

вас

за

покупку

изделия

компании

Pioneer.

Пожалуйста

ознакомьтесь

настоящей

инструкцией

по

эксплуатации

чтобы

узнать

как

правильно

обращаться

приобретенной

вами

моделью

После

того

как

вы

закончите

ознакомление

инструкцией

сохраните

ее

надежном

месте

для

обращения

ней

будущем

Содержание

Перед

началом

эксплуатации

Комплект

поставки

серии

Технологии

основе

S-8EX

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

CST

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Керамик

графитовая

мембрана

. . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Мембрана

из

сплава

магния

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Низкочастотные

драйверы

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Встроенные

низкочастотные

громкоговорители

. . . . . . . . . . . . . . 4

Разделительные

фильтры

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Разработки

сотрудничестве

Air Studios

. . . . . . . . . . . . . . . . . . 4

Установка

размещение

Правила

установки

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

При

установке

непосредственно

на

полу

. . . . . . . . . . . . . . . . . . . . 5

Использование

прилагаемого

основания

динамика

. . . . . . . . . . . . 5

Использование

стойки

под

динамик

Pioneer CP-7EX

. . . . . . . . . . . 6

Выбор

места

для

размещения

акустических

систем

. . . . . . . . . . . 6

Соединения

Подсоединение

усилителю

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Подключение

кабелей

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Однопроводные

соединения

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Двухпроводные

соединения

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Соединения

схеме

двухканальным

усилением

. . . . . . . . . . . . . 9

Другая

информация

Использование

втулок

из

пеноматериала

. . . . . . . . . . . . . . . . . . . . 10

Использование

только

втулок

из

пеноматериала

. . . . . . . . . . . 10

Использование

обеих

втулок

из

пеноматериала

. . . . . . . . . 10

Установка

снятие

решетки

динамнка

. . . . . . . . . . . . . . . . . . . . . . . 10

Чистка

корпуса

динамика

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Технические

характеристики

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Перед началом эксплуатации

•

Номинальное

полное

сопротивление

данной

акустической

системы

составляет

Подсоединяйте

акустическую

систему

только

усилителям

полным

сопротивлением

нагрузки

пределах

от

до

(

модели

на

выходных

контактах

на

динамик

которых

указано

“6

– 16

”).

целях

предотвращения

повреждения

акустической

системы

результате

входной

перегрузки

пожалуйста

соблюдайте

следующие

меры

предосторожности

•

Не

допускайте

подачу

на

акустическую

систему

сигналов

мощность

которых

превышает

значение

максимально

допустимой

мощности

на

входе

•

При

использовании

графического

эквалайзера

для

выделения

звучания

громких

звуков

высокочастотном

диапазоне

не

устанавливайте

на

усилителе

чрезмерно

высокий

уровень

громкости

•

Не

перегружайте

маломощный

усилитель

пытаясь

повысить

уровень

громкости

звучания

(

гармоническое

искажение

усилителя

увеличится

это

может

повредить

динамик

Внимание

установка

•

Устанавливая

устройство

убедитесь

том

что

оно

надежно

зафиксировано

на

своем

месте

Избегайте

таких

мест

размещения

которых

оно

может

упасть

причинить

травмы

случае

стихийного

бедствия

(

например

при

землетрясении

•

Не

закрепляйте

эти

динамики

на

стене

или

потолке

Они

могут

упасть

причинить

травму

•

Не

устанавливайте

динамики

над

головой

на

потолке

или

на

стене

При

неправильном

или

ненадежном

креплении

решетка

динамика

может

упасть

что

может

стать

причиной

повреждения

оборудования

или

травм

•

При

подсоединении

компонентов

выключайте

отсоединяйте

ваше

аудио

видеооборудование

из

розетки

читайте

соблюдайте

все

инструкции

Убедитесь

том

что

вы

используете

правильные

соединительные

кабели

Внимание

во

время

эксплуатации

•

Не

размещайте

динамик

на

неустойчивой

поверхности

Падение

динамика

может

создавать

опасности

для

людей

также

стать

причиной

повреждения

оборудования

•

Не

допускайте

вывод

через

динамик

искаженного

звука

течение

длительного

периода

времени

Это

может

создавать

опасность

возгорания

пожара

•

Не

садитесь

не

вставайте

на

динамик

также

не

позволяйте

детям

играть

на

динамике

•

Не

помещайте

на

динамик

большие

или

тяжелые

предметы

•

Не

помещайте

рядом

высокочастотным

или

среднечастотным

динамиком

магнитные

или

металлические

предметы

например

отвертку

Поскольку

динамиках

используются

сильные

магниты

они

могут

притягивать

такие

объекты

что

может

причинить

травмы

или

повредить

мембрану

Если вы желаете утилизировать данное изделие, не выбрасывайте его вместе с обычным бытовым мусором. Существует

отдельная система сбора использованных электронных изделий в соответствии с законодательством, которая

предполагает соответствующее обращение, возврат и переработку.

Чacтные клиенты-в странах-членах ЕС, в Швейцарии и Норвегии могут бесплатно возвращать использованные электронные

изделия в соответствующие пункты сбора или дилеру (при покупке сходного нового изделия).

В странах, не перечисленных выше, для получения информации о правильных способах утилизации обращайтесь в

cooтветcтвующие учреждения.

Поступая таким образом, вы можете быть уверены в том, что утилизируемый продукт будет соответствующим образом обработан,

передан в соответствующий пункт и переработан без возможных негативных последствий для окружающей среды и здоровья

людей.

K058_A_Ru

S-8EX_RU.book 2 ページ２００８年７月１６日　水曜日　午後２時３２分

Pycc

ки

Комплект поставки

Шипы

x 3

Пробковые

подкладки

x 3

Большие

предохранительные

нескользкие

подкладки

x 2

Малые

предохранительные

нескользкие

подкладки

Втулки

из

пеноматериала

(A,B) x 2

Основание

динамика

x 1

Шайбы

x 2

Пружинная

шайба

x 1

Винт

(M5 x L40) x 1

Винты

(M6 x L35) x 6

Решетка

Инструкции

по

эксплуатации

О серии EX

Серия

EX,

включившая

себя

все

многообразие

технологических

достижений

воплощенных

серии

TAD,

возглавляющей

модельный

ряд

динамиков

производства

компании

Pioneer,

была

разработана

целью

создания

акустической

системы

самого

высокого

класса

из

возможных

данном

ценовом

диапазоне

Дизайн

исполнение

продукции

серии

EX —

это

результат

международных

усилий

по

реализации

лучших

достижений

области

акустических

технологий

корпорации

Pioneer.

Технологии

основе

S-8EX

CST

основе

системы

лежит

технология

Coherent Source Transducer

(CST),

разработанная

на

базе

технологий

используемых

серии

TAD.

Мембрана

высокочастотного

громкоговорителя

установлена

на

одной

оси

конусом

среднечастотного

динамика

создавая

точечный

источник

звука

диапазоне

от

400

Гц до

100

кГц

Технология

CST

обеспечивает

великолепный

спектральный

баланс

между

прямыми

отраженными

звуками

достигающими

ушей

слушателя

что

позволяет

получать

более

равномерное

звучание

по

всему

помещению

прослушивания

увеличивает

точность

звукового

образа

Керамик

графитовая

мембрана

динамике

высокочастотного

диапазона

на

базе

технологии

CST

используется

керамик

графитовая

мембрана

обеспечивающая

высочайший

уровень

прочности

демпфирования

практически

недостижимый

для

любых

других

имеющихся

материалов

часто

используемых

сегодня

большинстве

профессиональных

акустических

систем

Сочетание

легкости

исключительной

прочности

керамо

графита

позволяет

создавать

динамики

резонанс

мембраны

которых

поддерживает

диапазон

аудиочастот

далеко

за

пределами

слышимости

S-8EX_RU.book 3 ページ２００８年７月１６日　水曜日　午後２時３２分

Мембрана

из

сплава

магния

среднечастотном

динамике

CST

используется

мембрана

из

сплава

магния

для

которого

характерны

легкость

высокие

внутренние

потери

что

обеспечивает

великолепную

передачу

минимальное

искажение

звуков

среднечастотного

диапазона

Низкочастотные

драйверы

Мощный

низкочастотный

драйвер

изображенный

внизу

служит

основой

всей

акустической

системы

S-8EX.

Мощь

этого

драйвера

—

результат

использования

его

мембране

композитного

материала

на

основе

арамида

углерода

впервые

разработанного

процессе

работы

над

S-1EX.

Эксклюзивная

технология

LDMC

(Linear Drive Magnetic Circuit),

разработанная

корпорацией

Pioneer,

используется

целью

поддержания

линейности

амплитудной

характеристики

на

всех

уровнях

мощности

выходного

сигнала

—

от

низких

до

высоких

—

минимизации

искажения

звука

Встроенные

низкочастотные

громкоговорители

Своеобразная

форма

акустической

системы

S-8EX

обусловлена

логической

необходимостью

целью

синхронизации

времени

достижения

до

слушателя

звука

из

CST

двух

мощных

низкочастотных

драйверов

все

драйверы

установлены

на

отражателе

который

имеет

форму

чрезвычайно

тонкой

кривой

известной

как

“precision curve” («

прецизионная

кривая

») (

см

рисунок

внизу

Изготовленный

из

MDF (Medium Density

Fiberboard —

фибролит

средней

плотности

)

толщиной

до

мм

отражатель

обладает

дополнительной

мощью

достаточной

для

того

чтобы

сдерживать

движущую

силу

динамиков

Кроме

того

отверстие

для

низкочастотного

излучателя

вырезано

из

чрезвычайно

толстого

блока

MDF,

что

обеспечивает

уменьшение

встречных

шумов

для

достижения

чистого

глубокого

звучания

звуков

низкочастотного

диапазона

Разделительные

фильтры

разделительных

фильтрах

используются

только

компоненты

высочайшего

класса

Катушки

воздушным

сердечником

безиндуктивные

резисторы

пленочные

конденсаторы

сигнальном

канале

тщательно

подобраны

оптимизированы

для

использования

драйверами

CST,

что

обеспечивает

великолепную

передачу

чистоту

сигнала

мощных

низкочастотных

драйверах

используются

индукторы

со

стальным

пластинчатым

сердечником

которые

предельно

снижают

искажение

потери

при

передаче

энергии

Все

компоненты

имеют

собственную

соединительную

проводку

не

подсоединяются

через

печатную

плату

что

позволяет

до

минимума

сократить

потери

максимально

улучшить

рабочие

качества

Разработки

сотрудничестве

Air Studios

Основанная

Джорджем

Мартином

1969

году

Лондоне

английская

звукозаписывающая

студия

Air Studios

высоко

зарекомендовала

себя

среди

широкого

круга

исполнителей

получила

широкое

признание

как

ведущая

звукозаписывающая

студия

мира

Эмблема

Air Studios,

которой

отмечена

акустическая

система

S-8EX,

свидетельствует

том

что

эти

динамики

способны

воспроизводить

звучание

высочайшего

качества

отвечающее

самым

строгим

требованиям

лучших

профессиональных

создателей

звука

мирового

класса

прецизионная кривая

S-8EX_RU.book 4 ページ２００８年７月１６日　水曜日　午後２時３２分

Pycc

ки

Установка и размещение

Правила

установки

Выберите

одну

из

следующих

конфигураций

установки

При

установке

непосредственно

на

полу

При

установке

динамика

непосредственно

на

полу

используйте

прилагаемые

шипы

Установка

Вверните

шипы

резьбовые

отверстия

трех

резьбовых

металлических

вставок

(M6),

предусмотренные

днище

динамика

прочно

их

заверните

Расположите

пробковые

подкладки

позициях

которые

попадут

концы

трех

шипов

при

установке

динамика

Поставьте

динамик

сверху

на

пробковые

подкладки

•

Поскольку

вес

данного

устройства

составляет

около

кг

чрезвычайно

опасно

пытаться

регулировать

гайку

шипа

наклоняя

при

этом

динамик

Обязательно

кладите

устройство

на

мягкую

поверхность

(

например

на

одеяло

чтобы

не

повредить

покрытие

пола

выполняйте

его

установку

как

минимум

вдвоем

Использование

прилагаемого

основания

динамика

При

использовании

прилагаемого

основания

динамика

использование

прилагаемых

комплекте

поставки

шипов

не

требуется

Установка

Прикрепите

четырех

местах

днищу

основания

прилагаемые

предохранительные

нескользкие

подкладки

(

малые

Прикрепите

прилагаемые

предохранительные

нескользкие

подкладки

(

большие

)

двух

местах

на

верхней

поверхности

основания

динамика

Поставьте

динамик

сверху

на

основание

Использование

прилагаемого

комплекте

поставки

основания

динамика

позволяет

точно

отрегулировать

угол

динамика

•

При

использовании

прилагаемого

основания

динамика

не

фиксируйте

динамик

на

месте

помощью

винтов

Динамик

может

упасть

причинив

травму

Если

при

установке

динамиков

пробковые

подкладки

не

используются

то

шипы

могут

повредить

пол

При

использовании

шипов

рекомендуется

использовать

пробковые

подкладки

Днище

динамика

Шип

Важно

Малые предохранительные нескользкие подкладки

Большие предохранительные нескользкие подкладки

Основание

динамика

Важно

S-8EX_RU.book 5 ページ２００８年７月１６日　水曜日　午後２時３２分

Использование

стойки

под

динамик

Pioneer CP-7EX

Для

использования

стойки

CP-7EX

необходимо

прикрепить

прилагаемое

основание

динамика

ножкам

стойки

CP-7EX.

Соберите

стойку

как

это

показано

ниже

Установка

Удалите

упаковочный

материал

из

утопленных

винтовых

отверстий

основании

динамика

Прикрепите

основание

динамика

ножкам

стойки

CP-7EX.

Используйте

только

прилагаемые

винты

(M6 x L35).

Прикрепите

предохранительные

нескользкие

подкладки

(

большие

помощью

прилагаемых

винтов

(M5 x L40),

пружинной

шайбы

надежно

прикрепите

динамик

основанию

целях

предотвращения

падения

динамика

для

крепления

акустической

системы

стойке

динамика

используйте

только

прилагаемые

винты

За

подробной

информацией

обращайтесь

инструкциям

прилагаемым

стойке

динамика

CP-7EX.

Выбор

места

для

размещения

акустических

систем

Выбор

места

размещения

помещении

прослушивания

оказывает

огромное

влияние

на

качество

звучания

рабочие

характеристики

акустической

системы

S-8EX,

такие

как

звучание

басов

точность

передачи

тональностей

звукового

образа

Поскольку

все

помещения

имеют

свои

индивидуальные

особенности

данный

раздел

предназначен

для

использования

только

качестве

общего

справочного

руководства

Вы

сможете

добиться

оптимального

результата

экспериментируя

установкой

вашей

комнате

Пользуйтесь

приведенным

ниже

графиком

для

справки

при

определении

оптимального

места

расположения

динамика

•

Не

размещайте

динамик

местах

подверженных

воздействию

прямых

лучей

солнечного

света

также

избегайте

мест

вблизи

нагревателей

кондиционеров

воздуха

Несоблюдение

этого

правила

может

привести

деформации

обесцвечиванию

корпуса

динамика

или

повреждению

динамика

•

Компания

Pioneer

не

несет

ответственность

по

возмещению

каких

либо

убытков

понесенных

результате

сборки

неправильного

монтажа

недостаточного

крепления

неправильной

эксплуатации

изделия

явлений

природы

Винты (M6 x L35)

Основание

динамика

Ножки стойки

Основание стойки

CP-7EX

Шайбы

Пружинная шайба

Винт (M5 x L40)

Большие предохранительные

нескользкие подкладки

Важно

S-8EX_RU.book 6 ページ２００８年７月１６日　水曜日　午後２時３２分

Pycc

ки

Соединения

Подсоединение

усилителю

данному

динамику

не

прилагаются

кабели

динамика

используемые

для

подсоединения

усилителю

Чтобы

обеспечить

корректную

работу

самые

высокие

рабочие

характеристики

акустической

системы

при

выборе

кабелей

динамиков

принимайте

во

внимание

следующие

факторы

•

По

возможности

используйте

кабели

динамика

типа

Heavy

Gauge

минимально

необходимой

длины

•

Кабели

имеют

разные

характеристики

При

выборе

эксплуатации

любого

кабеля

помните

об

этом

•

Выбирайте

кабели

наименьшим

возможным

сопротивлением

всегда

проверяйте

чтобы

кабели

подсоединенные

контактным

разъемам

динамика

усилителя

были

прочно

надежно

закреплены

Подключение

кабелей

Выключите

питание

усилителя

Подсоедините

кабели

динамика

входным

контактным

разъемам

(

нижние

)

на

задней

панели

динамика

Полярность

входных

контактных

разъемов

обозначается

следующим

образом

красный

—

положительный

(+),

черный

—

отрицательный

(–).

Подсоедините

другие

концы

кабелей

выходным

контактным

разъемам

(

на

динамик

)

усилителя

(

за

подробным

описанием

обращайтесь

инструкциям

по

эксплуатации

вашего

усилителя

•

Взявшись

за

головки

на

нижних

контактных

разъемах

поверните

их

влево

(

против

часовой

стрелки

);

вставьте

провода

кабеля

динамика

отверстия

контактных

клеммах

затем

затяните

головки

чтобы

зафиксировать

как

провода

так

замыкающий

соединитель

•

Для

подсоединения

контактным

разъемам

динамика

вы

также

можете

использовать

вилку

штекерного

(«

бананового

»)

типа

При

использовании

вилки

штекерного

типа

необходимо

удалить

головки

входных

контактных

разъемов

•

После

подсоединения

штепселей

слегка

потяните

за

кабели

чтобы

убедиться

том

что

концы

кабелей

надежно

закреплены

контактных

разъемах

Плохой

контакт

может

стать

причиной

возникновения

шумов

пропадания

звука

•

Если

провода

кабелей

будут

случайно

выдернуты

из

контактных

разъемов

войдут

контакт

между

собой

это

вызовет

чрезмерную

дополнительную

нагрузку

на

усилитель

Это

может

стать

причиной

сбоев

работе

даже

поломки

усилителя

ВНИМАНИЕ

Если

система

ВКЛЮЧЕНА

прикосновение

контактам

громкоговорителей

ОПАСНО

Во

избежание

опасности

поражения

электрическим

током

при

подключении

или

отключении

кабелей

громкоговорителей

отсоединяйте

кабель

питания

прежде

чем

прикасаться

любым

неизолированным

деталям

D3-4-2-2-3_A_Ru

Замыкающие соединители

Красный

контактный

разъем

(+)

Черный

контактный

разъем

(–)

S-8EX_RU.book 7 ページ２００８年７月１６日　水曜日　午後２時３２分

Однопроводные

соединения

Для

выполнения

однопроводных

соединений

соедините

контакты

секции

средних

высоких

частот

контактами

секции

низких

частот

разделительной

сети

помощью

замыкающей

перемычки

включенной

комплект

поставки

устройства

затем

подсоедините

провод

(+)

от

усилителя

одной

из

красных

контактных

клемм

провод

(–)

от

усилителя

—

одной

из

черных

контактных

клемм

как

это

показано

внизу

Двухпроводные

соединения

двухпроводной

конфигурации

акустические

системы

подключаются

независимыми

соединениями

от

усилителя

соответствующим

высокочастотным

низкочастотным

контактным

разъемам

Таким

образом

драйвер

CST

низкочастотный

драйверы

подключаются

независимо

непосредственно

усилителю

что

предоставляет

возможность

выбора

оптимального

типа

кабеля

для

каждого

драйвера

отдельности

Подсоедините

одну

пару

проводов

нижней

паре

контактных

клемм

(

цепь

низкочастотного

динамика

Затем

подсоедините

вторую

пару

проводов

верхней

паре

контактных

клемм

(

цепь

CST).

Затем

подсоедините

обе

пары

проводов

соответствующим

контактным

разъемам

на

усилителе

Соблюдайте

полярность

подсоединяйте

оба

провода

(+)

контактным

разъемам

(+)

на

усилителе

оба

провода

(–) —

контактным

разъемам

(–)

на

усилителе

как

это

показано

внизу

SPEAKERS OUTPUT

Замыкающее

соединение

с помощью

перемычки

Динамик (сзади):

Панель входных контактов

Усилитель (сзади)

(Показан только один канал)

Динамик

SPEAKERS OUTPUT

Динамик (сзади):

Панель входных контактов

Усилитель (сзади)

(Показан только один канал)

Динамик

S-8EX_RU.book 8 ページ２００８年７月１６日　水曜日　午後２時３２分

Pycc

ки

Соединения

схеме

двухканальным

усилением

Двухканальное

усиление

(Bi-Amplification)

позволяет

получить

самое

высокое

качество

звучания

при

использовании

отдельных

усилителей

для

секции

низких

частот

секции

средних

высоких

частот

Существует

две

возможные

конфигурации

которые

обычно

называют

горизонтальная

схема

вертикальная

схема

двухканального

усиления

Перед

подсоединением

кабелей

динамиков

конфигурации

двухканального

усиления

удалите

замыкающие

перемычки

Несоблюдение

этого

указания

может

привести

повреждению

усилителей

Вертикальная

схема

двухканального

усиления

этой

конфигурации

для

каждой

акустической

системы

используются

идентичные

усилители

Один

канал

каждого

усилителя

подсоединяется

секции

низких

частот

другой

канал

—

секции

высоких

частот

как

это

показано

внизу

Подсоедините

одну

пару

проводов

канала

усилителя

нижней

паре

контактных

клемм

(

цепь

низкочастотного

динамика

Затем

подсоедините

вторую

пару

проводов

другого

канала

усилителя

верхней

паре

контактных

клемм

(

цепь

CST).

Соблюдайте

полярность

подсоединяйте

оба

провода

(+)

контактным

разъемам

(+)

на

усилителе

оба

провода

(–)

контактным

разъемам

(–)

на

усилителе

Горизонтальная

схема

двухканального

усиления

этой

конфигурации

вы

можете

использовать

различные

стереофонические

усилители

раздельно

для

секции

низких

частот

секции

высоких

частот

акустической

системы

(

например

ламповый

усилитель

для

высоких

частот

полупроводниковый

усилитель

для

низких

частот

Каждый

канал

одного

усилителя

подключается

низкочастотной

секции

акустической

системы

каждый

канал

другого

усилителя

—

секции

средних

высоких

частот

как

это

показано

внизу

При

использовании

данного

метода

соединения

необходимо

чтобы

оба

усилителя

имели

одинаковый

коэффициент

усиления

противном

случае

между

низкочастотными

средне

высокочастотными

звуками

воспроизводимыми

акустической

системой

будет

наблюдаться

дисбаланс

Если

вас

появятся

какие

либо

сомнения

или

вопросы

обратитесь

за

консультацией

местному

дилеру

Внимание

Динамик

SPEAKERS OUTPUT

INPUT

OUTPUT

INPUT

Ch.1

Ch.2

OUTPUT

Динамик (сзади):

Панель входных

контактов

(Показан только один канал)

Усилитель

мощности

(сзади)

(Y-адаптер,

имеющийся

в продаже)

Предусилитель (сзади)

SPEAKERS OUTPUT

INPUT

SPEAKERS OUTPUT

INPUT

OUTPUT

Усилитель мощности

(сзади)

(Низкие частоты)

Усилитель мощности

(сзади)

(Высокие частоты)

(Показан только один канал)

(Y-адаптер, имеющийся

в продаже)

Динамик (сзади):

Панель входных

контактов

Динамик

Предусилитель (сзади)

S-8EX_RU.book 9 ページ２００８年７月１６日　水曜日　午後２時３２分

Другая информация

Использование

втулок

из

пеноматериала

Данное

изделие

поставляется

комплекте

втулками

из

пеноматериала

удобными

для

регулировки

уровня

громкости

низкочастотных

звуков

Для

их

использования

осторожно

поместите

втулки

из

пеноматериала

отверстия

отражателей

басов

по

обеим

сторонам

динамика

Вставляйте

только

одну

втулку

из

пеноматериала

или

обе

втулки

из

пеноматериала

чтобы

получить

желаемое

звучание

Использование

только

втулок

из

пеноматериала

Использование

обеих

втулок

из

пеноматериала

Установка

снятие

решетки

динамнка

Данная

акустическая

система

поставляется

решетками

на

передней

панели

динамика

которые

можно

снять

выполнив

следующую

операцию

Чтобы

установить

решетку

выровняйте

пазы

на

колонке

втулками

на

решетке

силой

нажмите

до

упора

Чтобы

снять

решетку

возьмите

ее

обеими

руками

за

верхний

нижний

края

левой

стороны

осторожно

потяните

на

себя

чтобы

отделить

левую

часть

решетки

от

колонки

Затем

переместите

руки

среднюю

часть

решетки

еще

раз

осторожно

потяните

на

себя

верхний

нижний

края

чтобы

отсоединить

среднюю

часть

Наконец

возьмите

решетку

обеими

руками

за

верхний

нижний

края

правой

стороны

осторожно

потяните

на

себя

чтобы

отделить

левую

часть

решетки

от

колонки

Чистка

корпуса

динамика

обычных

условиях

эксплуатации

достаточно

периодически

протирать

корпус

сухой

тканью

чтобы

поддерживать

корпус

чистоте

При

необходимости

протирайте

тканью

смоченной

нейтральным

моющим

средством

разбавленным

пяти

или

шести

частях

воды

хорошо

выжатой

Не

пользуйтесь

воском

или

моющими

средствами

для

мебели

Никогда

не

пользуйтесь

растворителями

бензином

инсектицидными

распылителями

или

другими

химическими

веществами

на

или

рядом

данным

устройством

поскольку

это

вызовет

коррозию

поверхности

Отверстия отражателей басов

S-8EX_RU.book 10 ページ２００８年７月１６日　水曜日　午後２時３２分

Pycc

ки

Технические

характеристики

Корпус

. . . . . . . . . . . . . . . . . . . . .

Напольного

типа

отражателем

басов

(

магнитноэкранированный

)

Конфигурация

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

полосы

Низкочастотный

динамик

. . . . . . . . . . . . . . . . . . . . . . . . .16-

см

конус

x 2

Средне

высокочастотный

динамик

. . . . . . . . . .14-

см

конус

/3-

см

купол

Сопротивление

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Частотная

характеристика

. . . . . . . . . . . . . . . . . . . . .

от

Гц

до

100

кГц

Чувствительность

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88,5

дБ

(2,83

)

Максимальная

входная

мощность

. . . . . . . . . . . . . . . . . . . . . . . . . 160

Вт

Габаритные

размеры

. . . . . . . . . .723 (

)

мм

x 263 (

)

мм

x 387 (

)

мм

Вес

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

кг

Поставляемые

комплекте

принадлежности

Шипы

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Пробковые

подкладки

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Большие

предохранительные

нескользкие

подкладки

. . . . . . . . . . . . . . 2

Малые

предохранительные

нескользкие

подкладки

. . . . . . . . . . . . . . . 4

Втулки

из

пеноматериала

(A,B) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Основание

динамика

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Шайбы

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Пружинная

шайба

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Винт

(M5 x L40) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Винты

(M6 x L35) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Решетка

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Инструкции

по

эксплуатации

Технические

характеристики

конструкция

могут

меняться

без

предварительного

уведомления

связи

вносимыми

усовершенствованиями

Магнитное

экранирование

Данная

акустическая

система

защищена

магнитным

экранированием

Однако

зависимости

от

места

установки

могут

возникать

цветовые

искажения

если

акустическая

система

установлена

слишком

близко

экрану

телевизора

Если

это

произойдет

выключите

телевизор

включите

его

снова

через

15 – 30

минут

Если

проблема

сохраняется

переместите

акустическую

систему

подальше

от

телевизора

является

товарным

знаком

наносимым

на

продукты

которых

применяется

технология

регулировки

фазы

Pioneer Phase

Control.

Данная

технология

позволяет

получать

высококачественное

звучание

воспроизводимых

каждым

компонентом

звуков

посредством

повышения

точности

настройки

уровня

фазировки

Издано

Pioneer Corporation.

Все

права

защищены

Замечание

S-8EX_RU.book 11 ページ２００８年７月１６日　水曜日　午後２時３２分

ChH

銘謝購買日本先鋒公司產品。

如您知道本型機器如何正確操作時，煩請熟悉以下的操作手冊。

並在讀完後，請放在安全的地方保管，以備後日參考用。

Top 10 manuals

100.00

NZXT HALE90 1000W

99.99

Samsung SM-R380

99.97

AEG BSB 18C

99.97

Dell 2700W

99.97

Smeg KSEC70X

99.96

Beurer HDE 40

99.96

Pyramida KH 50 v.2

99.96

MSI CSM-H81M-P32

99.96

AEG HR 5627

99.95

Melissa 640-048

To the rating of instructions and manuals →

Additional manuals

Pioneer S-81C-QL

Pioneer S-8EX-QL

Pioneer S-CN301-LR

Pioneer VSX-1025-K

Pioneer S-8EX-W: Specifications

Specifications: Pioneer S-8EX-W

Table of contents

Sommaire

Avant de commencer

Contenu de l’emballage

A propos de la série EX

Installation et placement

Connexions

Autres informations

Inhaltsverzeichnis

Vor der Inbetriebnahme

Mitgeliefertes Zubehör

Hinweise zur Baureihe EX

Installation und Aufstellung

Anschlüsse

Sonstige Informationen

Indice

Prima di cominciare

Contenuto della confezione

La serie EX

Installazione e collocazione

Collegamenti

Altre informazioni

Inhoudsopgave

Voordat u begint

Inhoud van de doos

Informatie over de EX-serie

Installatie en opstelling

Aansluitingen

Aanvullende informatie

Índice

Antes de comenzar

Contenido de la caja

Acerca de la serie EX

Instalación y situación

Conexiones

Información adicional

Índice

Antes de começar

O que encontra na caixa

Sobre a série EX

Instalação e Disposição

Ligações

Outra Informação

Innehåll

Innan du startar

Detta finns i kartongen

Om EX-serien

Installation och placering

Anslutningar

Övrig information

Indhold

Inden du begynder

Kassen indeholder

Om EX-serien

Installation og placering

Connections

Anden information

Innhold

Før du går i gang

Eskens innhold

Informasjon om EX-serien

Installasjon og plassering

Tilkoblinger

Annen informasjon

Sisältö

Ennen kuin aloitat

Mitä pakkaukseen kuuluu

EX-sarjasta

Asennus ja sijoitus

Connections

Muita tietoja

Содержание

Перед началом эксплуатации

Комплект поставки

О серии EX

Установка и размещение

Соединения

Другая информация
