Pioneer KURO PDK-TS33: Dimensions Diagram

Dimensions Diagram: Pioneer KURO PDK-TS33

Published by Pioneer Corporation.

When the side speakers are installed

KRP-TS02

Unit: mm (inch)

Without speakers

KRP-TS02

Unit: mm (inch)

Dimensions Diagram

When the under speaker is installed

PDK-TS33

PDK-TS33A

Unit: mm (inch)

KRP-500P / KRP-500M

PDP-LX5090 / PDP-LX5090H / PDP-LX509A

KRP-500P / KRP-500M

PDP-LX5090 / PDP-LX5090H / PDP-LX509A

1399 (55-3/32)*

/1445 (56-7/8)*

723

(28-15/32)

(2-9/16)

350 (13-25/32)

552 (21-23/32)

(3-5/32)

213.5

(8-13/32)

64 (2-17/32)*

93 (3-21/32)*

135

(5-5/16)*

117

(4-19/32)*

1233 (48-17/32)

350 (13-25/32)

552 (21-23/32)

723

(28-15/32)

(2-9/16)

(3-5/32)

213.5

(8-13/32)

64 (2-17/32)*

93 (3-21/32)*

135 (5-5/16)*

117 (4-19/32)*

117

(4-19/32)

1233 (48-17/32)

803

(31-5/8)

(2-17/32)

550 (21-21/32)*

552 (21-23/32)*

349 (13-3/4)*

350 (13-25/32)*

292.5

(11-17/32)

(3-5/32)

93 (3-21/32)

Français

Nous vous remercions d’avoir choisi un produit Pioneer.

Veuillez lire attentivement ce mode d’emploi pour savoir

comment utiliser votre pied de table correctement et en toute

sécurité. Nous vous conseillons de conserver soigneusement

ce mode d’emploi à portée de main et dans un endroit sûr

afin de pouvoir vous y référer le cas échéant.

Installation

• En cas de difficultés, veuillez consulter votre revendeur.

• Pioneer ne saurait être tenu responsable d’aucun

dommage résultant d’une installation ou d’une

utilisation incorrecte de ce produit, de sa modification

ou encore de catastrophes naturelles.

Table des matières

Avertissements ...................................................... 17

Vériﬁcation des pièces fournies .......................... 18

Montage du pied de table .................................... 19

Fixation de la bande anti-reﬂet ............................ 20

Installation du moniteur et téléviseur Pioneer ... 21

Installation du produit sur une étagère, etc. ...... 22

Prévenir toute chute de l’équipement ................. 23

Caractéristiques techniques .................................. 23

Schéma de dimensions .......................................... 24

Avertissements

Ce produit est un pied de table conçu exclusivement pour

les moniteurs et téléviseurs Pioneer (modèles PDP-LX5090

/ PDP-LX5090H / PDP-LX509A / PDP-C509A / KRP-500P /

KRP-500M).

L’utilisation de ce produit avec un autre modèle peut être

à l’origine d’un manque de stabilité pouvant provoquer

une blessure. Pour de plus amples informations, veuillez

contacter le magasin où vous avez acheté votre écran.

Ne procédez à l’installation ou à la modiﬁcation du produit

qu’en respectant les indications fournies.

N’utilisez pas ce pied de table pour un moniteur et téléviseur

Pioneer autre que ceux spéciﬁés et ne le modiﬁez pas ou ne

l’utilisez pas à des ﬁns autres que celles pour lesquelles il a

été conçu.

Lieu d’installation

• Sélectionnez un emplacement assez solide pour supporter

le poids du pied de table et de l’écran.

• Assurez-vous de placer le produit sur une surface plane et

stable.

• N’installez pas le pied de table à l’extérieur ou dans un lieu

humide, par exemple à proximité d’une source chaude ou

d’une plage.

• N’installez pas le support à un endroit où il pourrait être

soumis à des chocs ou à des vibrations.

Montage et installation

• Montez le pied de table en suivant les instructions et

vissez solidement toutes les vis aux endroits prévus à

cet effet.

Des accidents ont été constatés (casse, chute

du matériel, etc.) suite à l’installation de l’écran

parce que le pied de table n’avait pas été installé

conformément aux instructions.

• Pour une bonne installation, l’écran doit toujours être

installé par au moins deux personnes.

• Avant de procéder à l’installation, mettez l’écran ainsi

que les équipements périphériques hors tension en

coupant l’alimentation, puis retirez la prise du câble

d’alimentation de la prise murale.

Prévenez les accidents causés par la chute du produit

en prenant des mesures ﬁables visant à éviter toute chute (voir

Page 23).

Tableau de compatibilité moniteur, téléviseur et

pied de table

Moniteurs et téléviseurs

Pioneer

Pied de table

Modèle 50 pouces avec

enceintes au dessous

PDK-TS33A/PDK-TS33

Modèle 50 pouces avec

enceintes latérales

KRP-TS02

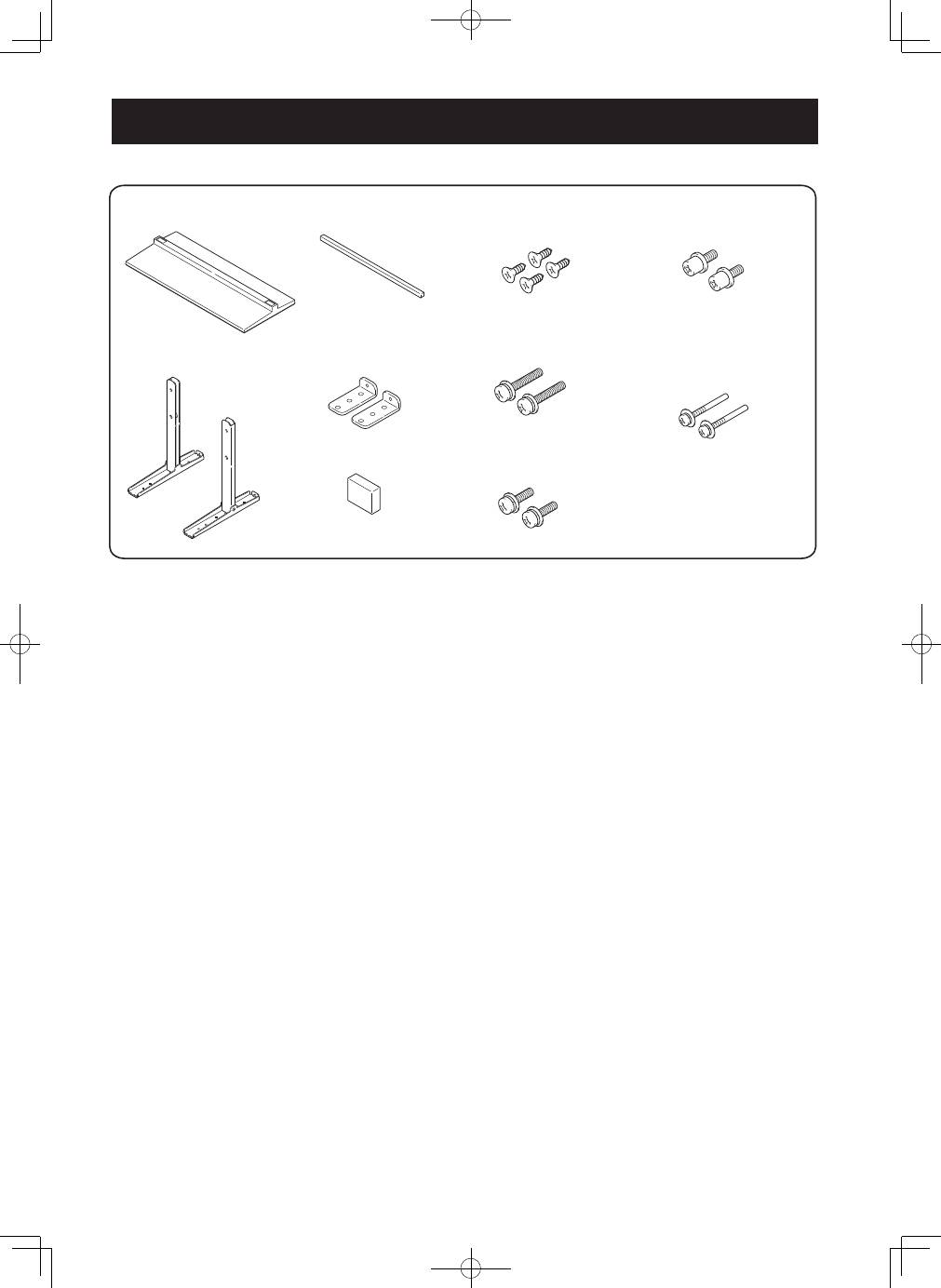

Vériﬁcation des pièces fournies

Veuillez vous assurer que vous possédez bien toutes les pièces nécessaires avant de procéder au montage et à l’installation du

pied de table.

��

� ��

��

�

� ��

��

� ��

��

�

� ��

��

�

� ��

��

�

� ��

��

�

� ��

��

Français

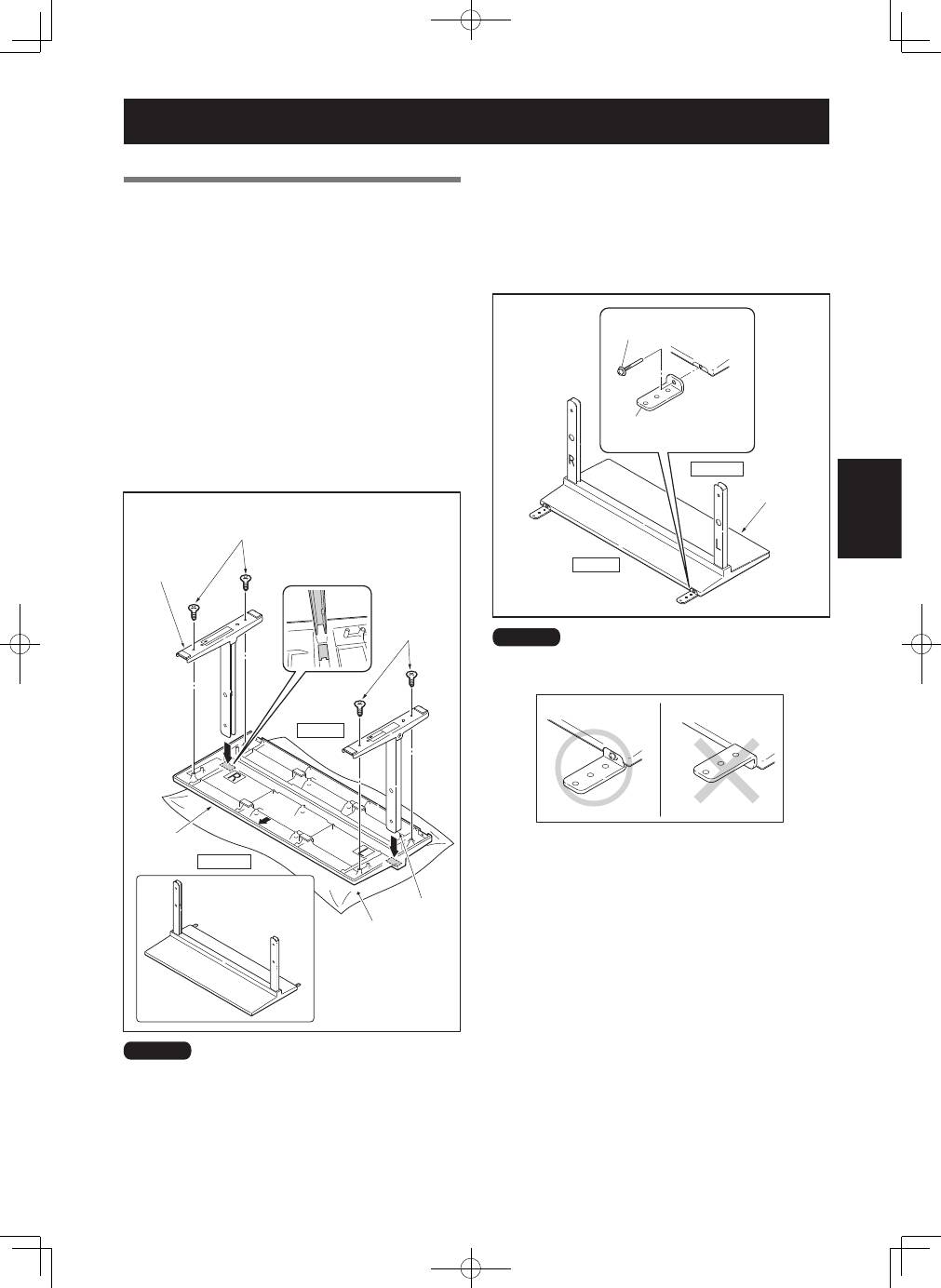

Montage du pied de table

Procédure de montage

Tournez la couverture de table de façon à ce

que l’envers regarde vers le haut.

Insérez les colonnes de support dans la

couverture de table.

• Insérez la colonne de support (R) dans le côté marqué

« R » et la colonne de support (L) dans le côté marqué

« L ».

• Vérifiez que les côtés ouverts des colonnes de support

sont tournés vers l’intérieur. Insérez les colonnes de

support en veillant à les aligner sur la partie haute de

la couverture de table.

Serrez les vis

➀

(4 mm × 10 mm : argent) afin

de stabiliser les colonnes de support.

��

�

��

�

��

• Avant de monter le pied de table, glissez un drap doux sous

la couverture de table. Sans ce drap, vous risqueriez d’érafler

la surface de la couverture de table.

• Procédez avec précaution lorsque vous installez les colonnes

de support (L) et (R) de façon à vous assurer qu’elles

sont dans la bonne position. Si vous vous trompez en les

installant, cela risquerait d’endommager le pied.

Après avoir monté le pied de table, fixez les

pièces métalliques anti-chute à l’aide des vis

d’installation

➄

(M4 × 35 mm : noires).

��

�

��

Veillez à fixer les pièces métalliques anti-chute dans le bon

sens.

��

Cette pièce sert à empêcher que les câbles branchés à

l’arrière du moniteur et téléviseur Pioneer ne se reflètent sur

la couverture de table.

��

Installez-le une fois que vous avez fixé la couverture de table

sur une surface plane et stable.

��

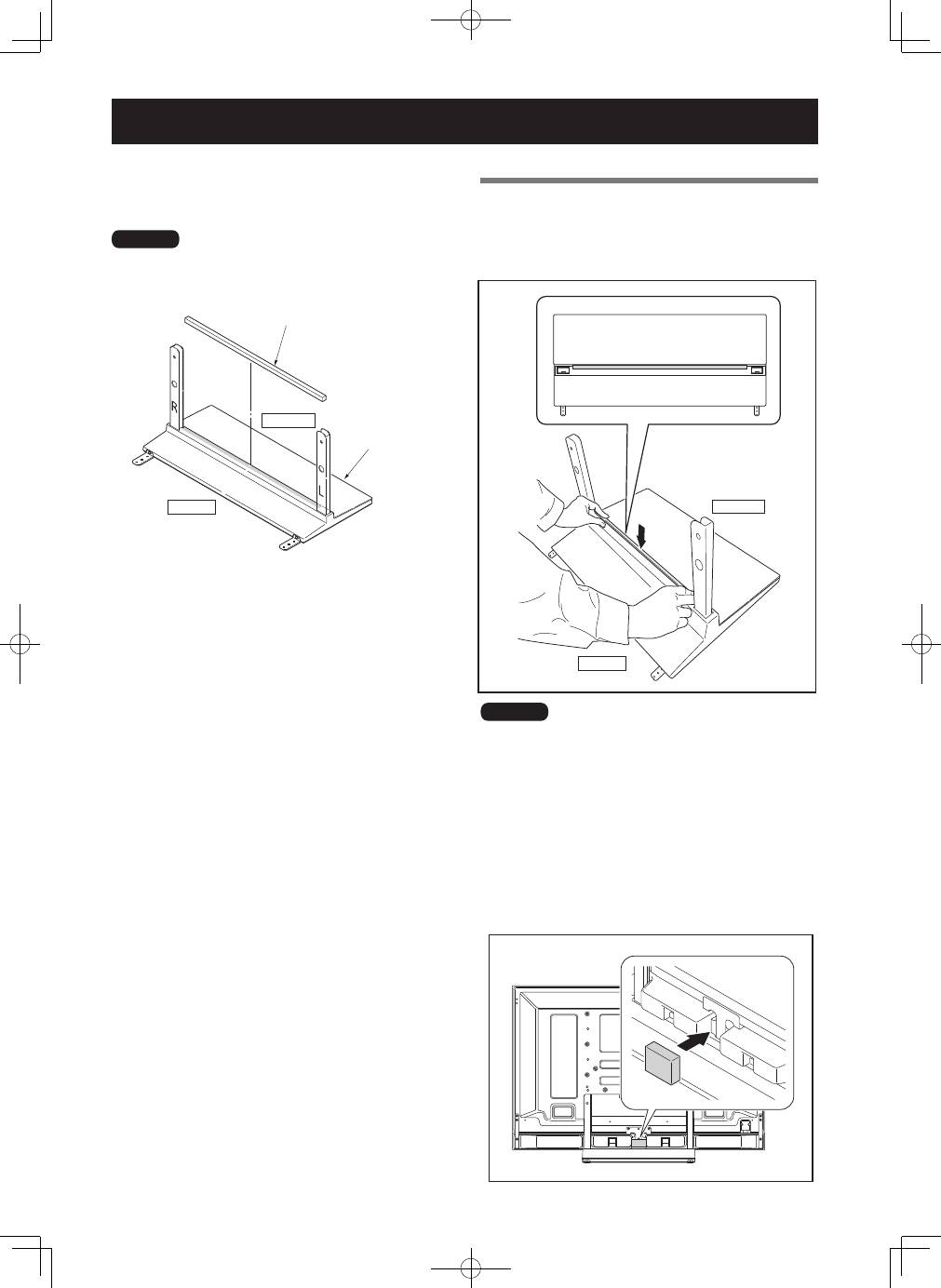

Fixation de la bande anti-reﬂet

Procédure d’installation

Décollez un côté du ruban adhésif double face

placé sur la bande anti-reflet et fixez celle-

ci sur l’emplacement indiqué sur le schéma ci-

dessous.

��

• Veillez à ce que la bande anti-reflet ne déborde pas sur les

trous d’insertion.

• Mettez la bande anti-reflet en place de façon à ce qu’il n’y

ait pas d’espace libre. Dans le cas contraire, elle pourrait se

décoller.

Après avoir fixé le téléviseur Pioneer sur le pied

de table, décollez un côté du ruban adhésif

double face et fixez le tampon occultant sur

l’emplacement indiqué sur le schéma ci-

dessous (PDP-LX5090 / PDP-LX5090H / PDP-

C509A uniquement).

Français

Fixation du moniteur et téléviseur Pioneer à

l’aide des vis d’installation.

Fixez les pièces signalées par les flèches (trous signalés

par un « T ») à l’aide d’un tournevis cruciforme.

[PDP-LX5090 / PDP-LX5090H / PDP-LX509A / PDP-C509A]

KRP-TS02 / PDK-TS33A / PDK-TS33

Partie supérieure ...Vis d’installation

➁

(M8 × 40 mm : noire)

Partie inférieure ..... Vis d’installation

➃

(M8 × 15 mm : noire)

[KRP-500P / KRP-500M]

KRP-TS02

Partie supérieure ... Vis d’installation

➂

(M8 × 23 mm : noire)

Partie inférieure ..... Vis d’installation

➃

(M8 × 15 mm : noire)

��

�

��

�

��

�

��

Le poids d’un moniteurs et téléviseurs Pioneer

avoisine les 30 kg. Leur largeur étant limitée, ils

ne sont pas stables. La présence d’au moins deux

personnes est donc nécessaire pour leur montage

et leur installation.

��

• Veillez à installer votre téléviseur sur une surface plane et

stable.

• Insérez les vis dans les trous verticalement et serrez-les

solidement.

• Placez un drap ou autre chose sous l’écran pour éviter de

l’érafler ou de l’endommager.

• Après avoir donné deux ou trois tours de vis à la main, serrez

les vis complètement à l’aide d’un tournevis.

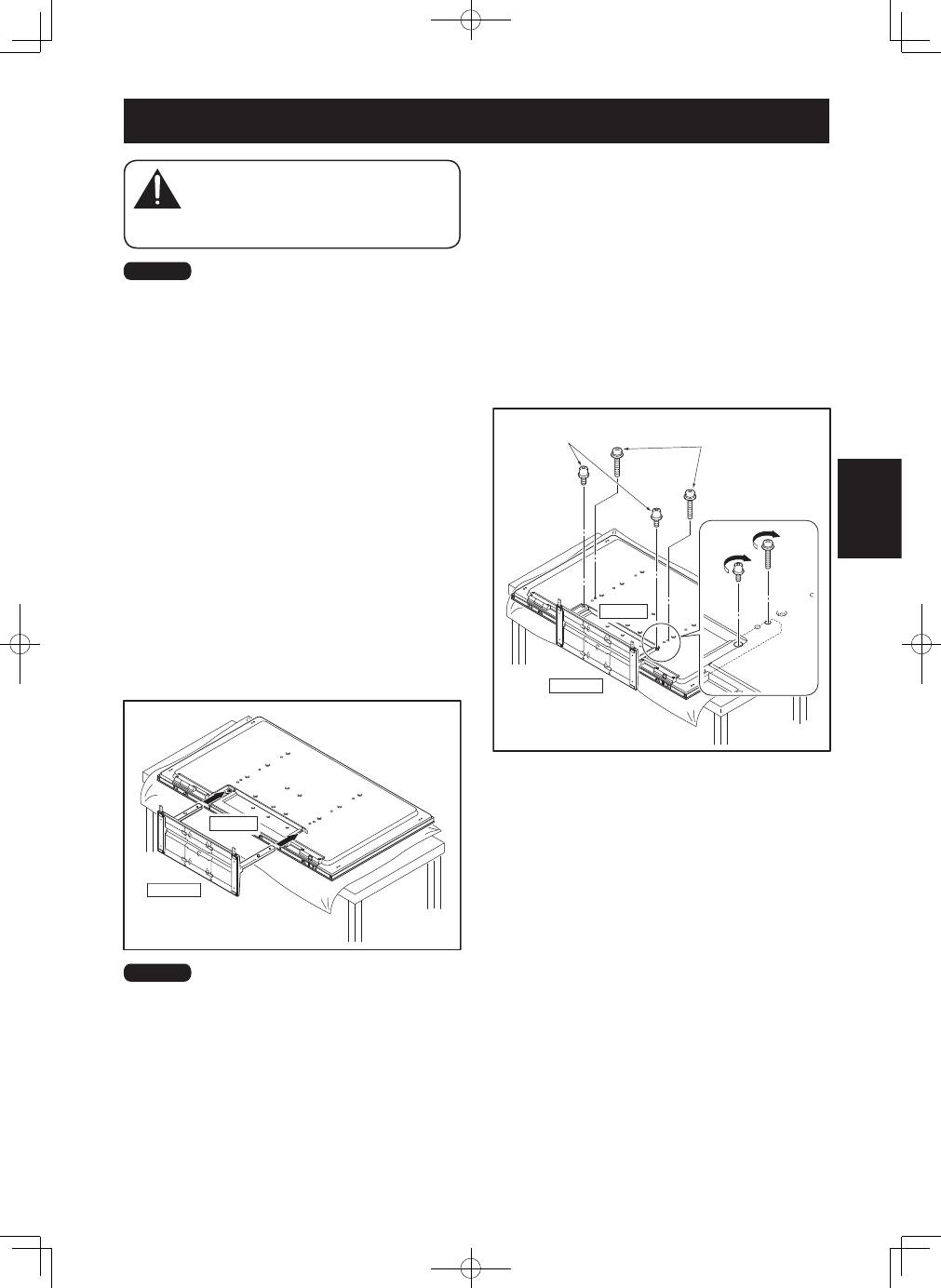

Installation du moniteur et téléviseur Pioneer

sur le pied de table.

Couchez le moniteur et téléviseur Pioneer. Alignez

les supports du pied sur les encoches du moniteur et

téléviseur Pioneer prévues pour recevoir le pied, puis

insérez lentement les supports à l’horizontale dans les

encoches. Veillez à ce que les supports du pied soient en

contact uniquement avec les encoches du moniteur et

téléviseur Pioneer car sinon cela risquerait de provoquer

des éraflures ou une déformation de la face arrière du

téléviseur ou des bornes.

��

Lorsque vous couchez le moniteur et téléviseur Pioneer, veillez

à ne pas l’érafler ou l’endommager.

Installation du moniteur et téléviseur Pioneer

��

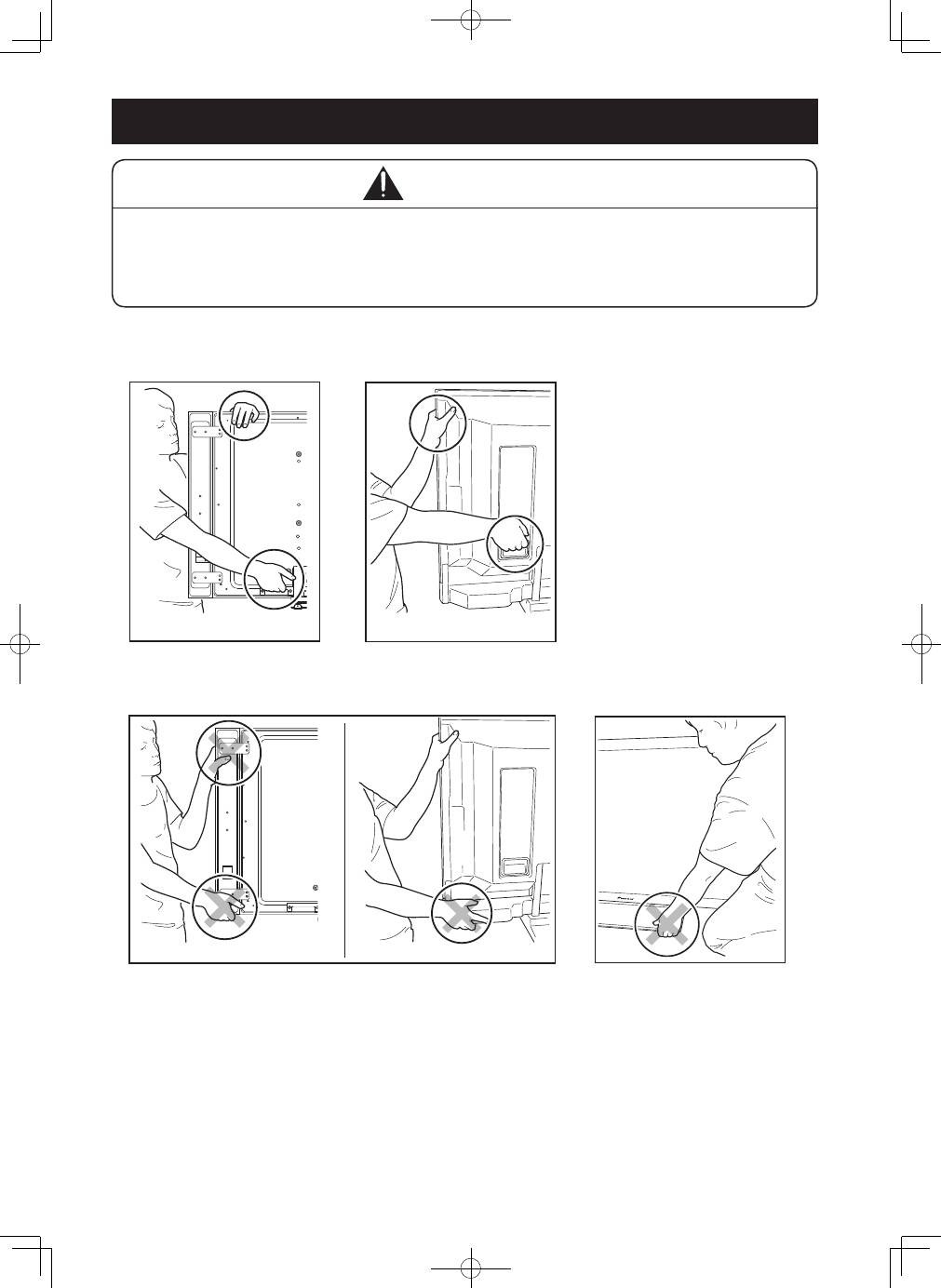

Installation du produit sur une étagère, etc.

• En cas d’installation sur une étagère, etc., veillez à ce qu’au moins deux personnes soient là pour tenir

le moniteur et téléviseur Pioneer.

• Ne soulevez pas le moniteur et téléviseur Pioneer en le tenant par les enceintes ou par le pied, car cela

endommagerait le produit.

��

Français

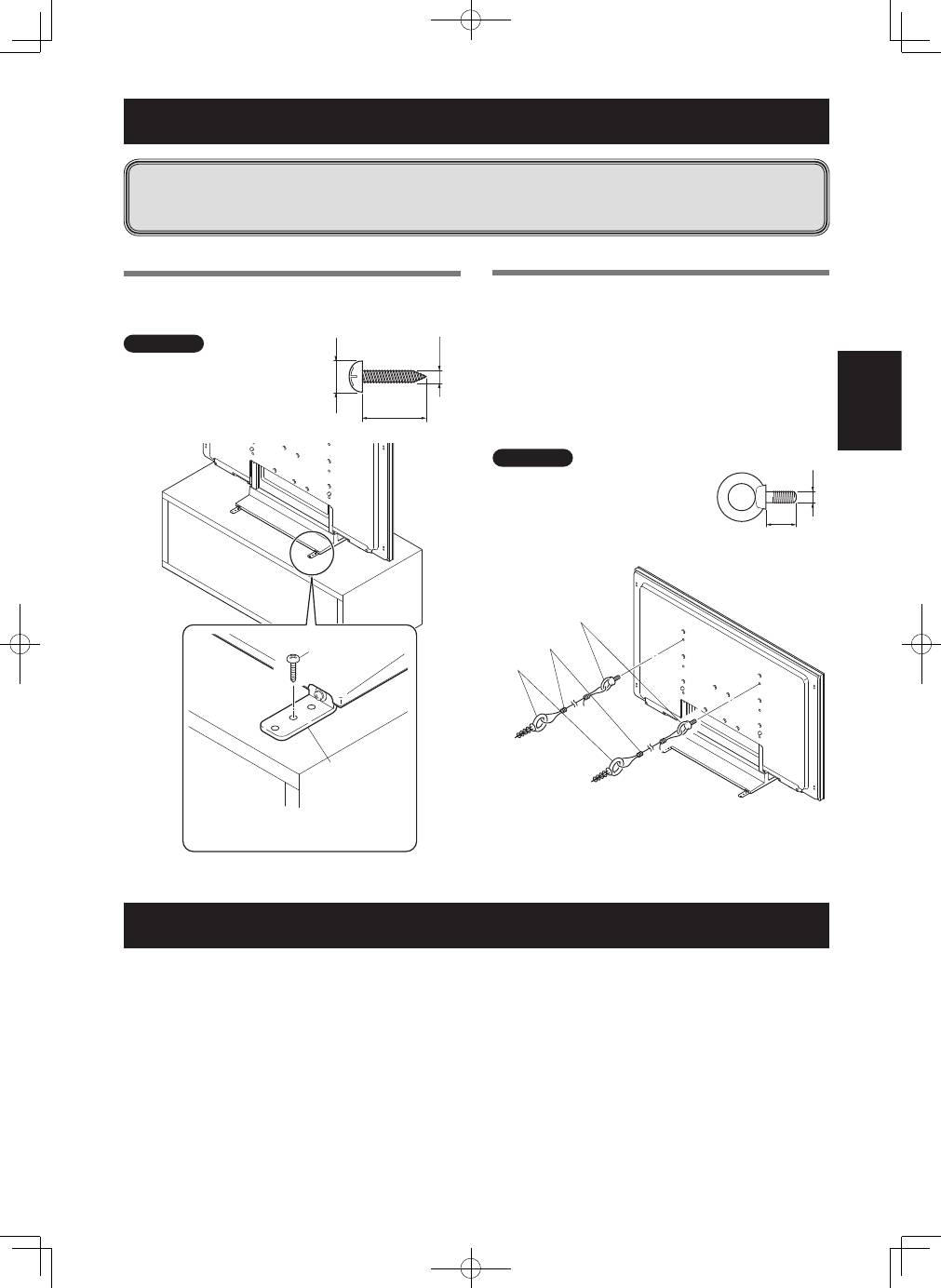

Prévenir toute chute de l’équipement

Stabilisation sur une table

Utilisez des vis (en vente dans le commerce) pour fixer le

moniteur et téléviseur Pioneer comme indiqué sur le schéma.

��

Pour stabiliser l’équipement sur une

table, utilisez des vis 4 mm d’au

moins 20 mm de long.

��

Utilisation d’un mur pour stabiliser le support

Fixation des boulons empêchant la chute

(crochets) sur le moniteur et téléviseur Pioneer.

Utilisation de câbles solides pour stabiliser

le dispositif contre un mur, un pilier ou tout

autre élément stable, avec fermeté et de façon

appropriée.

Ces opérations doivent être effectuées de la même

manière à gauche et à droite.

��

Utilisez des crochets, des câbles et

d’autres dispositifs de fixation en vente

dans le commerce.

Crochet recommandé : Diamètre nominal

M8, longueur de 12 mm à 15 mm.

�

��

�

��

Caractéristiques techniques

Dimensions extérieures :

KRP-TS02 ............. 552 mm (largeur) × 323 mm (hauteur) × 350 mm (profondeur)

PDK-TS33 ............ 550 mm (largeur) × 402 mm (hauteur) × 349 mm (profondeur)

PDK-TS33A .......... 552 mm (largeur) × 402 mm (hauteur) × 350 mm (profondeur)

Poids :

KRP-TS02 ............. 2,5 kg

PDK-TS33 ............ 2,2 kg

PDK-TS33A .......... 2,7 kg

• Les caractéristiques techniques indiquées ci-dessus ainsi que les dimensions extérieures peuvent êtres modifiées sans

préavis en vue d’améliorer le produit.

• Après avoir installé le pied de table, veillez à prendre les précautions nécessaires pour qu’il ne

tombe pas.

• Fixez à la fois le téléviseur plasma sur l’étagère et sur le mur.

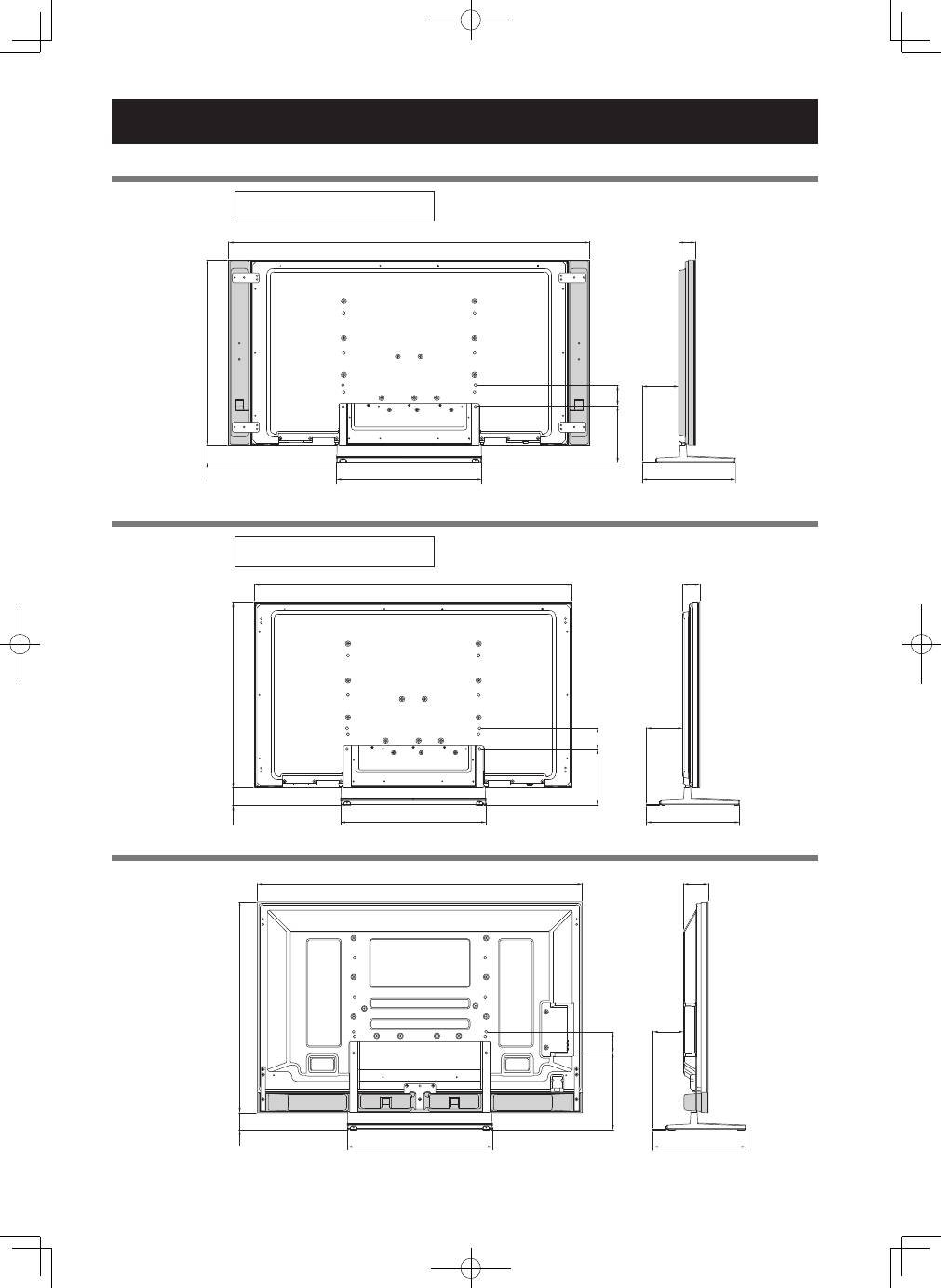

Lorsque les enceintes latérales sont installées

KRP-TS02

Unité : mm

Sans enceintes

KRP-TS02

Unité : mm

213,5

1233

723

350

552

64*

93*

135*

117*

64*

93*

1399*

/1445*

723

350

552

213,5

135*

117*

Schéma de dimensions

Lorsque l’enceinte du dessous est installée

PDK-TS33

PDK-TS33A

Unité : mm

117

1233

803

550*

/ 552*

349* / 350*

292,5

KRP-500P / KRP-500M

PDP-LX5090 / PDP-LX5090H / PDP-LX509A

KRP-500P / KRP-500M

PDP-LX5090 / PDP-LX5090H / PDP-LX509A

Publication de Pioneer Corporation.

Tous droits de reproduction et de traduction réservés.

Deutsch

Wir danken Ihnen, dass Sie sich für den Kauf dieses

Produkts der Firma Pioneer entschieden haben.

Bitte lesen Sie die Bedienungsanleitung aufmerksam, um

sich damit vertraut zu machen, Ihr Modell richtig und sicher

zu handhaben.

Wir empfehlen Ihnen, die Bedienungsanleitung gut

aufzubewahren, um sie künftig im Bedarfsfalle jederzeit zu

Rate ziehen zu können.

Installation

• Sollten Sie bei der Installation irgendwelche

Schwierigkeiten haben, dann wenden Sie sich bitte an

Ihren Händler.

• Für Schäden aufgrund von inkorrekter Installation,

falscher Verwendung, vorgenommenen

Veränderungen oder Naturkatastrophen übernimmt

Pioneer keine Verantwortung.

Inhalt

Sicherheitshinweise ............................................... 25

Überprüfung des Standardzubehörs auf

Vollständigkeit ....................................................... 26

Montage des Tischständers .................................. 27

Anbringen des Reﬂexionsschutzes ...................... 28

Montage des Pioneer-Bildschirms und

-Fernsehers ............................................................. 29

Installation des Produkts an einem

Gestell usw. ............................................................ 30

Verhinderung eines möglichen Umfallens der

Einheit ..................................................................... 31

Technische Daten ................................................... 31

Darstellung der Abmessungen ............................. 32

Sicherheitshinweise

Dieses Produkt ist ein Tischständer, der ausschließlich für

Pioneer-Bildschirme und -Fernseher bestimmt ist (PDP-

LX5090 / PDP-LX5090H / PDP-LX509A / PDP-C509A / KRP-

500P / KRP-500M).

Die Verwendung des Tischständers für ein anderes

Modell führt möglicherweise zu einer Instabilität und

kann demzufolge Unfälle mit Verletzungen verursachen.

Hinsichtlich weiterer Informationen wenden Sie sich bitte

an diejenige Handelseinrichtung, bei der Sie das Produkt

gekauft haben.

Installieren Sie das Produkt nicht anders als vorgesehen

und verändern Sie es nicht. Verwenden sie diesen Ständer

auf keinen Fall für einen anderen Pioner-Bildschirm oder

-Fernseher als vorgesehen, verändern Sie ihn nicht und

verwenden Sie ihn nicht für andere Zwecke.

Installationsort

• Wählen Sie für die Installation einen Platz, der stabil genug

ist, das Gewicht des Tischständers und des Bildschirms zu

tragen.

• Sorgen Sie dafür, dass der Ständer und der betreffende

Bildschirm auf einem ebenen und stabilen Platz installiert

werden.

• Installieren Sie beides nicht im Freien oder an einem

feuchten Platz wie beispielsweise in der Nähe einer heißen

Quelle oder in Strandnähe.

• Installieren Sie die Einheit nicht an einem Platz, an dem sie

möglicherweise Vibrationen oder Stößen ausgesetzt ist.

Montage und Installation

• Montieren Sie den Ständer gemäß den

Montageanweisungen und befestigen Sie sorgfältig

alle Schrauben an den dafür vorgesehenen

Positionen.

Es hat Fälle gegeben, dass es zu unvorhergesehenen

Unfällen wie beispielsweise einer Havarie oder einem

Umfallen der Einheit gekommen ist, weil der Ständer

nicht gemäß den gegebenen Anweisungen installiert

wurde.

• Der Bildschirm muss immer von mindestens zwei

Personen installiert werden, um zu sicherzugehen,

dass er sicher installiert wird.

• Schalten Sie den Bildschirm und die peripheren

Geräte vor der Installation aus und ziehen Sie

anschließend den Stecker der Netzschnur aus der

Steckdose.

Verhindern Sie Unfälle, die durch das Umfallen der Einheit

verursacht werden, indem Sie geeignete Maßnahmen treffen,

die dies ausschließen (siehe Seite 31).

Tabelle zur Verträglichkeit von Pioneer-Display,

Pioneer-Fernseher und Ständer

Pioneer Bildschirme und

Fernseher

Tischständer

50-Zoll-Modell mit Lautsprechern

unten

PDK-TS33A/PDK-TS33

50-Zoll-Modell mit

Seitenlautsprechern

KRP-TS02

Überprüfung des Standardzubehörs auf Vollständigkeit

Überprüfen Sie vor Beginn der Montage und Installation, ob alle Teile des Standardzubehörs vorhanden sind.

��

� ��

��

�

� ��

��

� ��

��

�

� ��

��

� ��

��

�

� ��

��

�

��

� ��

��

�

� ��

��

Deutsch

Montage des Tischständers

Montage

Drehen Sie die Basisabdeckung um, so dass die

Unterseite nach oben zeigt.

Führen Sie Ständerelemente in die

Basisabdeckung ein.

• Führen Sie das Ständerelement (R) in die mit „R”

gekennzeichnete Seite und das Ständerelement (L) in

die mit „L” gekennzeichnete Seite ein.

• Achten Sie darauf, dass die offenen Seiten der

Ständerelemente nach innen gerichtet sind. Führen

Sie die Ständerelemente ein und achten Sie dabei

darauf, sie an den erhöhten Teil der Basisabdeckung

anzugleichen.

Ziehen Sie die Schrauben

➀

(4 mm × 10 mm:

silberfarben) fest, um die Ständerelemente zu

stabilisieren.

��

�

��

�

��

• Montieren Sie den Ständer, indem Sie ein weiches Tuch unter

die Basisabdeckung legen.

Wenn Sie das nicht tun, ist es möglich, dass die vordere

Oberfläche zerkratzt wird.

• Gehen Sie bei der Montage der Ständerelemente (L) und

(R) vorsichtig vor, um zu sichern, dass sie in die richtigen

Positionen gelangen. Inkorrekte montierte Ständerelemente

können zu Schäden am Tischständer führen.

Befestigen Sie nach der Montage des Ständers

unter Verwendung der Installationsschrauben

➄

(M4 x 35 mm: schwarz) die

Metallhalterungen zur Verhinderung des

Umfallens.

��

�

��

Achten Sie darauf, die Metallhalterungen zur Verhinderung des

Umfallens nicht in der umgekehrten Position anzubringen.

��

Dieses Element verhindert die Reflexion der an die Rückseite

des Pioneer-Bildschirms und -Fernsehers angeschlossenen

Kabel an der Basisabdeckung.

��

Befestigen Sie die Leiste, nachdem Sie die Basisabdeckung an

einem flachen und stabilen Ort verankert haben.

��

Anbringen des Reﬂexionsschutzes

Verfahrensweise der Befestigung

Entfernen Sie eine Seite des doppelseitig

klebenden Bandes am Reflexionsschutz und

kleben Sie den Reflexionsschutz auf die in dem

Diagramm unten angegebenen Position.

��

• Achten Sie darauf, dass der Reflexionsschutz nicht auf die

Einführungs-Öffnungen für die Ständerelemente gelangt.

• Nehmen Sie die Befestigung so vor, dass es keine Lücken

gibt. Wenn eine Lücke bleibt, kann es sein, dass sich der

Reflexionsschutz löst.

Entfernen Sie nach der Montage des Pioneer-

Fernsehers am Ständer eine Seite des

doppelseitig klebenden Bandes und bringen

Sie das Reflexionsschutz-Pad an der in der

Abbildung unten angegebenen Position an (nur

bei den Modellen PDP-LX5090 / PDP-LX5090H /

PDP-C509A).

Deutsch

Sicherung des Pioneer-Bildschirms oder

-Fernsehers mit den Installationsschrauben.

Sichern Sie unter Verwendung eines Kreuzschlitz-

Schraubendrehers die mit den Pfeilen markierten

(Schraublöcher mit „T” markiert) Teile.

[PDP-LX5090 / PDP-LX5090H / PDP-LX509A / PDP-C509A]

KRP-TS02 / PDK-TS33A / PDK-TS33

Oben ........ Installationsschrauben

➁

(M8 × 40 mm: schwarz)

Unten ....... Installationsschrauben

➃

(M8 × 15 mm: schwarz)

[KRP-500P / KRP-500M]

KRP-TS02

Oben ........ Installationsschrauben

➂

(M8 × 23 mm: schwarz)

Unten ....... Installationsschrauben

➃

(M8 × 15 mm: schwarz)

��

�

��

�

��

Das Gewicht eines Pioneer-Bildschirms und

-Fernsehers beträgt etwa 30 kg. Diese Einheiten

weisen keine Tiefe auf und sind daher instabil.

Deshalb muss die Montage und Installation

von mindestens zwei Personen vorgenommen

werden.

��

• Achten Sie darauf, die Installation auf einem ebenen und

stabilen Fläche vorzunehmen.

• Führen Sie die Schrauben vertikal in die Schraublöcher ein

und ziehen Sie sie fest.

• Legen Sie ein Tuch, eine Decke oder anderes geeignetes

Material unter den Bildschirm, um Kratzern oder anderen

Schäden vorzubeugen.

• Ziehen Sie die Schrauben, nachdem Sie sie zwei- bis

dreimal leicht mit der Hand gedreht haben, mit einem

Schraubenzieher fest.

Montage des Montage des Pioneer-Bildschirms

und -Fernsehers am Ständer.

Legen sie den Pioneer-Bildschirm oder -Fernseher mit

der Vorderseite nach unten nieder. Richten Sie die

Ständerelemente auf die Einführöffnungen des Pioneer-

Bildschirms oder -Fernsehers aus und führen Sie die

Ständerelemente langsam horizontal in diese Öffnungen

ein. Achten Sie dabei darauf, dass die Ständerelemente

nicht mit anderen Teilen als den Einführöffnungen für

diese Elemente als den am Pioneer-Bildschirm oder

-Fernseher in Kontakt kommen. Ein Kontakt mit anderen

Bereichen kann zu Kratzern oder Deformationen an

der Rückseite des Bildschirme oder den Anschlüssen

führen.

��

Seien Sie vorsichtig, wenn Sie den Pioneer-Bildschirm oder

-Fernseher hinlegen. Sie beugen so Kratzern oder anderen

Schäden vor.

Montage des Pioneer-Bildschirms und -Fernsehers

��

Installation des Produkts an einem Gestell usw.

• Bitte beachten Sie, dass der Pioneer-Bildschirm oder -Fernseher bei der Montage an einem Gestell usw.

von mindestens zwei Personen gehalten wird.

• Bitte halten Sie den Pioneer-Bildschirm oder -Fernseher auf keinen Fall an den Lautsprechern oder am

Ständer, denn dies könnte zu Schäden am Produkt führen.

��

Deutsch

Verhinderung eines möglichen Umfallens der Einheit

Stabilisierung auf dem Tisch

Verwenden Sie zur Fixierung des Pioneer-Bildschirms und

-Fernsehers (handelsübliche) Schrauben, wie sie in der

Abbildung dargestellt sind.

��

Verwenden Sie zur Stabilisierung

der Einheit auf einem Tisch

nur Schrauben, die einen

Nenndurchmesser von 4 mm haben

und die mindestens 20 mm lang sind.

��

Verwendung einer Wand zur Stabilisierung

Anbringen von Bolzenschrauben

(Ösenschrauben) zur Verhinderung des

Umfallens des Pioneer-Bildschirms oder

-Fernsehers.

Verwendung von reißfesten Schnuren zur

ausreichenden und sicheren Stabilisierung

an einer Wand, einem Pfeiler oder einem

anderen stabilen Bauelement.

Führen Sie diese Arbeiten in der gleichen Weise auf der

linken und der rechten Seite aus.

��

Verwenden Sie handelsübliche

Ösenschrauben, Schnuren und

Halteschrauben.

Empfohlene Halteschrauben:

Nenndurchmesser M8

Länge 12 mm bis 15 mm

�

��

�

��

Technische Daten

Außenabmessungen:

KRP-TS02 ............. 552 mm (Breite) × 323 mm (Höhe) × 350 mm (Tiefe)

PDK-TS33 ............ 550 mm (Breite) × 402 mm (Höhe) × 349 mm (Tiefe)

PDK-TS33A .......... 552 mm (Breite) × 402 mm (Höhe) × 350 mm (Tiefe)

Gewicht:

KRP-TS02 ............. 2,5 kg

PDK-TS33 ............ 2,2 kg

PDK-TS33A .......... 2,7 kg

• Die obigen technischen Daten und das Äußere können, um das Produkt zu verbessern, ohne vorherige Ankündigung verän-

dert werden.

• Verwenden Sie bei der Installation des Tischständers besonderes Augenmerk darauf, zu verhindern,

dass die Einheit umfallen kann.

• Sichern Sie den Pioneer-Bildschirm oder -Fernseher sowohl am Gestell als auch an der Wand.

Veröffentlicht von Pioneer Corporation.

Installation der Seiten-Lautsprecher

KRP-TS02

Einheit: mm

Ohne Lautsprecher

KRP-TS02

Einheit: mm

213,5

1233

723

350

552

64*

93*

135*

117*

64*

93*

1399*

/1445*

723

350

552

213,5

135*

117*

Darstellung der Abmessungen

Installation des unten befindlichen Lautsprechers

PDK-TS33

PDK-TS33A

Einheit: mm

117

1233

803

550*

/ 552*

349* / 350*

292,5

KRP-500P / KRP-500M

PDP-LX5090 / PDP-LX5090H / PDP-LX509A

KRP-500P / KRP-500M

PDP-LX5090 / PDP-LX5090H / PDP-LX509A

Italiano

Grazie per aver acquistato un prodotto Pioneer.

Per imparare ad usare il vostro modello in modo sicuro e

corretto, leggete accuratamente le istruzioni per l’uso.

Vi consigliamo di tenere le istruzioni per l’uso a portata di

mano per future consultazioni.

Installazione

• Se incontrate delle difficoltà durante l’installazione,

rivolgetevi al vostro fornitore.

• Pioneer non è responsabile per qualsiasi danno

causato da un’installazione non corretta, da un uso

improprio, da modifiche o da calamità naturali.

Indice

Attenzione .............................................................. 33

Controllo degli accessori standard ....................... 34

Montaggio del supporto ....................................... 35

Fissaggio del cuscinetto ........................................ 36

Fissaggio del display e televisore Pioneer ........... 37

Montaggio del prodotto su uno scaffale, ecc. .... 38

Prevenire la caduta dell’apparecchio ................... 39

Dati tecnici .............................................................. 39

Graﬁco delle misure ............................................... 40

Attenzione

Questo prodotto è un supporto di tavolo concepito

esclusivamente per display e televisori Pioneer (modelli

PDP-LX5090 / PDP-LX5090H / PDP-LX509A / PDP-C509A /

KRP-500P / KRP-500M).

L’uso con altri modelli può causare instabilità e provocare

danni. Per ulteriori informazioni, contattate il negozio dove

avete acquistato il Vostro display.

Non installate o modiﬁcate il prodotto diversamente da come

speciﬁcato.

Non usate questo supporto con display o televisori Pioneer

diversi da quelli indicati e non modiﬁcatelo o usatelo per altri

scopi.

Posizione dell’installazione

• Scegliete una posizione abbastanza resistente da

sostenere i pesi del supporto e del display.

• Assicuratevi di posizionarlo in piano e in modo stabile.

• Non installatelo all’aperto, vicino a fonti di calore o a una

spiaggia.

• Non installate il supporto dove potrebbe essere esposto a

vibrazioni o urti.

Montaggio e installazione

• Montate il supporto secondo le istruzioni di

montaggio e fissate bene tutte le viti nelle posizioni

predisposte.

Dopo l’installazione del display, si possono verificare

incidenti imprevisti, come la rottura o la caduta dell’

apparecchio, se il supporto non è stato installato

secondo le istruzioni.

• Per garantire un’installazione sicura, il display deve

essere montato sempre da due o più persone.

• Prima dell’installazione, spegnete il display e le

periferiche, poi disinserite la spina dalla presa di

alimentazione.

Per evitare incidenti causati dalla caduta del prodotto,

prendete le necessarie precauzioni per impedire la sua

caduta (vedi pagina 39).

Tavolo compatibile con display, televisori e

supporti Pioneer

Display e televisori Pioneer

Supporto di tavolo

Modello da 50 pollici con

altoparlante inferiore

PDK-TS33A/PDK-TS33

Modello da 50 pollici con

altoparlante laterale

KRP-TS02

Controllo degli accessori standard

Prima del montaggio e dell’installazione controllate che tutti gli accessori standard siano stati forniti.

��

� ��

��

�

� ��

��

� ��

��

�

� ��

��

� ��

��

�

� ��

��

�

��

� ��

��

�

� ��

��

Italiano

Montaggio del supporto

Procedura di montaggio

Girate il coperchio della base con la parte

inferiore rivolta verso l’alto.

Inserite le gambe del supporto nel

coperchio della base.

• Inserire l’asta del supporto (R) nel lato contrassegnato

con “R” e l’asta del supporto (L) nel lato

contrassegnato con “L”.

• Assicuratevi che i lati aperti delle aste del supporto

siano rivolti verso l’interno. Inserite le aste del

supporto, assicurandovi che combacino con la parte

in rilievo del coperchio della base.

Stringete le viti

➀

(4 mm x 10 mm: argento)

per fissare le aste del supporto.

��

�

��

�

��

• Quando montate il supporto appoggiate un lenzuolo sotto il

coperchio della base. Se non si appoggia il lenzuolo prima del

montaggio, la superficie anteriore del coperchio della base

potrebbe graffiarsi.

• Durante il montaggio delle aste del supporto (L) e (R),

assicuratevi che queste siano nella posizione corretta. Il

montaggio errato delle aste può danneggiare il supporto.

Dopo aver montato il supporto, fissate gli

accessori metallici anticaduta con le viti di

installazione

➄

(M4 × 35 mm: nero).

��

�

��

Assicuratevi di non montare gli accessori metallici anticaduta al

contrario.

��

Questa parte impedisce il riflesso dei cavi collegati al retro

del display e televisore Pioneer sul coperchio della base.

��

Fissatela dopo aver ancorato il coperchio della base su una

superficie piana e stabile.

��

Fissaggio del cuscinetto

Procedura di fissaggio

Strappate un lato del nastro biadesivo sul

cuscinetto e attaccate il cuscino nella posizione

mostrata nella figura qui sotto.

��

• Assicuratevi che il cuscinetto non venga a contatto con i fori

di inserimento delle aste.

• Assicuratelo saldamente di modo che non vi siano spazi. In

caso contrario, il cuscinetto potrebbe staccarsi.

Dopo aver fissato il televisore Pioneer al

supporto, strappate un lato del nastro

biadesivo e attaccate il tampone antiriflesso

nella posizione mostrata dalla figura qui sotto

(solo per i modelli PDP-LX5090 / PDP-LX5090H /

PDP-C509A).

Italiano

Assicurare il display e televisore Pioneer con le

viti di installazione.

Fissate le parti contrassegnate dalle frecce (fori

contrassegnati da “T”) usando un cacciavite Philips.

[PDP-LX5090 / PDP-LX5090H / PDP-LX509A / PDP-C509A]

KRP-TS02 / PDK-TS33A / PDK-TS33

Superiore ..................Viti di montaggio

➁

(M8 × 40 mm: nero)

Inferiore .................... Viti di montaggio

➃

(M8 × 15 mm: nero)

[KRP-500P / KRP-500M]

KRP-TS02

Superiore ..................Viti di montaggio

➂

(M8 × 23 mm: nero)

Inferiore .................... Viti di montaggio

➃

(M8 × 15 mm: nero)

��

�

��

�

��

�

��

Il peso di un display e televisore Pioneer è di

circa 30 Kg, non è profondo ed è instabile.

Perciò, sono necessarie almeno due persone per

montarlo e installarlo.

��

• Assicuratevi di installarlo su una superficie piana e stabile.

• Inserite le viti nei fori in direzione verticale e stringetele

saldamente.

• Appoggiate un panno o un materiale simile sotto lo schermo

per evitare graffi o danni.

• Dopo aver avvitato leggermente la vite a mano per due o tre

giri, stringetela con un cacciavite.

Fissaggio del display e televisore Pioneer al

supporto.

Appoggiate il display e il televisore Pioneer. Allineate le

linguette del supporto con le scanalature del display e

del televisore Pioneer e inserite lentamente le linguette

in direzione orizzontale. Assicuratevi che le linguette

del supporto entrino in contatto esclusivamente con

le scanalature del display e del televisore Pioneer. Il

contatto con qualsiasi altra area potrebbe provocare

graffi o deformazione della parte posteriore o dei

terminali dello schermo.

��

Quando appoggiate il display e televisore Pioneer, fate

attenzione a non graffiarlo o danneggiarlo.

Fissaggio del display e televisore Pioneer

��

Montaggio del prodotto su uno scaffale, ecc.

• Quando lo installate su una mensola, ecc., assicuratevi che il display e televisore Pioneer sia sollevato

da due o più persone.

• Non sollevate il display e televisore Pioneer dagli altoparlanti o dal supporto. In caso contrario, potreste

danneggiare il prodotto.

��

Italiano

Prevenire la caduta dell’apparecchio

Fissare su tavolo

Usate le viti (in commercio) per fissare il display e televisore

Pioneer come mostrato nella figura.

��

Per fissare l’apparecchio su un tavolo,

usate viti con diametro nominale di 4

mm e lunghezza di almeno 20 mm.

��

Fissare l’apparecchio al muro

Fissaggio dei bulloni anticaduta (ganci) al

display e televisore Pioneer.

Usate corde robuste per fissarlo bene e con

cura a un muro, pilastro o altro elemento

resistente.

Svolgete questo lavoro nello stesso modo sul lato sinistro

e su quello destro.

��

Usate ganci, corde e accessori

disponibili in commercio.

Gancio consigliato:

Diametro nominale M8

Lunghezza da 12 mm a 15 mm

�

��

�

��

Dati tecnici

Misure esterne:

KRP-TS02 ............. 552 mm (L) × 323 mm (A) × 350 mm (P)

PDK-TS33 ............ 550 mm (L) × 402 mm (A) × 349 mm (P)

PDK-TS33A .......... 552 mm (L) × 402 mm (A) × 350 mm (P)

Peso:

KRP-TS02 ............. 2,5 kg

PDK-TS33 ............ 2,2 kg

PDK-TS33A .......... 2,7 kg

• Le suddette specifiche e l’aspetto esteriore possono essere modificati senza alcun preavviso per migliorare il prodotto.

• Dopo il montaggio del supporto, assicuratevi che l’apparecchio non rischi di cadere.

• Fissate il televisore al plasma allo scaffale e al muro.

Con gli altoparlanti laterali montati

KRP-TS02

Unità: mm

Senza altoparlanti

KRP-TS02

Unità: mm

213,5

1233

723

350

552

64*

93*

135*

117*

64*

93*

1399*

/1445*

723

350

552

213,5

135*

117*

Graﬁco delle misure

Con l’altoparlante inferiore montato

PDK-TS33

PDK-TS33A

Unità: mm

117

1233

803

550*

/ 552*

349* / 350*

292,5

KRP-500P / KRP-500M

PDP-LX5090 / PDP-LX5090H / PDP-LX509A

KRP-500P / KRP-500M

PDP-LX5090 / PDP-LX5090H / PDP-LX509A

Pubblicato da Pioneer Corporation.

Nederlands

Hartelijk dank voor de aanschaf van dit product van Pioneer.

Lees s.v.p. de gebruiksaanwijzing door voor informatie

omtrent de juiste bediening van uw product.

Bewaar de gebruiksaanwijzing zorgvuldig zodat u deze

naderhand nogmaals kunt raadplegen.

Installatie

• Raadpleeg uw dealer wanneer u problemen met de

installatie ondervindt.

• Pioneer is niet aansprakelijk voor schade ontstaan

tengevolge van onjuiste installatie, onjuist gebruik,

wijzigingen of natuurrampen.

Inhoud

Waarschuwingen ................................................... 41

Controleren van de standaardonderdelen .......... 42

Montage van de tafelbladstaander ..................... 43

Bevestiging van de vulling .................................... 44

Bevestiging van de Pioneer Display

en Televisie ............................................................. 45

Installatie van het apparaat op een rack enz. ..... 46

Zo zorgt u ervoor dat de apparatuur

niet omvalt ............................................................. 47

Technische gegevens ............................................. 47

Afmetingen ............................................................ 48

Waarschuwingen

Dit product is een tafelbladstaander die exclusief voor Pioneer

Displays en Televisies (PDP-LX5090 / PDP-LX5090H / PDP-

LX509A / PDP-C509A / KRP-500P / KRP-500M) is ontworpen.

Indien dit model met een ander model wordt gebruikt kan

dit tot instabiliteit leiden hetgeen letsel kan veroorzaken.

Raadpleeg s.v.p. het verkooppunt waar u deze display heeft

gekocht voor meer gegevens hierover.

Het product mag niet op een andere dan volgens de

aangegeven wijze worden geïnstalleerd of gewijzigd.

Deze staander mag niet voor een andere dan de daarvoor

bestemde Pioneer Display en Televisie worden gebruikt, ook

mogen er geen wijzigingen op worden aangebracht noch

mag het voor andere doeleinden worden gebruikt.

Plaats van installatie

• Kies een plaats die sterk genoeg is om het gewicht van de

staander en de displays te kunnen dragen.

• Zorg ervoor dat de plaats van installatie vlak en stabiel is.

• Plaats het apparaat niet buiten, bij een warmwaterbron of

nabij het strand.

• Plaats de standaard niet waar deze blootstaat aan trillen of

schokken.

Montage en installatie

• Monteer de tafelbladstaander overeenkomstig de

montage-instructies en bevestig alle schroeven stevig

op de aangegeven plaatsen.

Onvoorziene ongevallen, zoals het breken of

omvallen van de apparatuur, kunnen zich na

installatie van de display voordoen wanneer de

staander niet op de aangegeven wijze wordt

geïnstalleerd.

• De display dient altijd door twee of meerdere

mensen te worden geplaatst om er zeker van te zijn

dat het apparaat op veilige wijze wordt geïnstalleerd.

• Schakel de display en randapparatuur voorafgaande

aan de installatie uit, en verwijder vervolgens het

netsnoer van de netspanning.

Ongelukken veroorzaakt door het omvallen van het product

kunnen worden voorkomen wanneer de juiste maatregelen

worden genomen (zie blz. 47).

Pioneer Display, Televisie en Tafel voor de

Tafelbladstaander

Pioneer displays en televisies

tafelbladstaander

50-inch model luidspreker onder

PDK-TS33A/PDK-TS33

50-inch model luidsprekers aan

weerszijden

KRP-TS02

Controleren van de standaardonderdelen

Controleer voorafgaande aan de montage en installatie of alle standaardonderdelen aanwezig zijn.

��

� ��

��

� ��

��

�

� ��

��

� ��

��

�

� ��

��

� ��

��

�

� ��

��

�

��

� ��

��

�

� ��

��

Nederlands

Montage van de tafelbladstaander

Wijze van montage

Keer het voetstuk om zodat de onderzijde naar

boven wijst.

Voeg de opzetstukken in het voetstuk.

• Voeg het opzetstuk (R) in op de plaats met “R”

aangeven en opzetstuk (L) op de plaats met “L”

aangegeven.

• Zorg ervoor dat de open zijden van de opzetstukken

naar binnen gericht zijn. Voeg de opzetstukken in

terwijl ze zijn opgelijnd met het verhoogde gedeelte

van het voetstuk.

Draai de schroeven

➀

(4 mm × 10 mm: zilver)

aan om de opzetstukken vast te zetten.

��

�

��

�

��

• Plaats een zachte doek onder het voetstuk wanneer de

staander wordt gemonteerd.

Indien er voorafgaande aan de montage geen doek onder

wordt neergelegd, kunnen er aan de bovenzijde van het

voetstuk krassen ontstaan.

• Let goed op wanneer de opzetstukken (L) en (R) worden

gemonteerd om ervoor te zorgen dat ze zich op de juiste

plaats bevinden. Wanneer ze foutief worden gemonteerd

kan dit de staander beschadigen.

Nadat de staander is geïnstalleerd, dienen de

metalen montagestukken ter voorkoming van

omvallen met de montageschroeven

➄

(M4 ×

35 mm: zwart) te worden bevestigd.

��

�

��

Zorg ervoor dat de metalen montagestukken ter voorkoming

van omvallen niet verkeerd om worden bevestigd.

��

Dit element zorgt ervoor dat de kabels die aan de achterzijde

van de Pioneer Display en Televisie op het voetstuk zijn

bevestigd geen licht weerkaatsen.

��

Bevestig dit element nadat het voetstuk op een vlakke en

stabiele ondergrond is vastgezet.

��

Bevestiging van de vulling

Wijze van bevestiging

Verwijder een zijde van de dubbelzijdige

hechtband op de vulling en bevestig de vulling

op de juiste plaats zoals in de onderste figuur

is aangegeven.

��

• Zorg ervoor dat de vulling niet de invoeggaten van de buizen

afdekt.

• Bevestig de vulling stevig op zijn plaats zodat er geen gaten

ontstaan. Indien dit wel het geval is, is het mogelijk dat de

vulling loslaat.

Nadat de Pioneer Televisie aan de staander is

bevestigd, kan een zijde van het dubbelzijdige

hechtband worden verwijderd en het

lichtafschermblokje op de juiste plaats zoals

in de onderste figuur aangegeven worden

bevestigd (alleen voor PDP-LX5090 / PDP-

LX5090H / PDP-C509A).

Nederlands

Vastzetten van de Pioneer Display en Televisie

met montageschroeven.

Zet de met pijlen aangegeven onderdelen (met

“T” aangegeven gaten) met gebruik van een

kruiskopschroevendraaier vast.

[PDP-LX5090 / PDP-LX5090H / PDP-LX509A / PDP-C509A]

KRP-TS02 / PDK-TS33A / PDK-TS33

Bovenste ............. Montageschroeven

➁

(M8 × 40 mm: zwart)

Onderste ............. Montageschroeven

➃

(M8 × 15 mm: zwart)

[KRP-500P / KRP-500M]

KRP-TS02

Bovenste ............. Montageschroeven

➂

(M8 × 23 mm: zwart)

Onderste ............. Montageschroeven

➃

(M8 × 15 mm: zwart)

��

�

��

�

��

�

��

Het gewicht van een Pioneer Display en Televisie

bedraagt ongeveer 30 kg; vanwege de vlakke

vorm is hij instabiel. Zorg er daarom voor dat

tenminste twee personen de apparatuur plaatsen

en installeren.

��

• Zorg ervoor dat de Pioneer Display en Televisie op een vlakke

en stabiele plaats wordt geïnstalleerd.

• Voeg de schroeven verticaal in de gaten en draai ze stevig

aan.

• Plaats een doek of ander materiaal onder de display om

krassen en beschadiging te voorkomen.

• Nadat de schroef handmatig twee- of driemaal enigszins

is ingedraaid kan deze met een schroevendraaier worden

vastgedraaid.

Bevestiging van de Pioneer Display en Televisie

aan de tafelbladstaander.

Leg de Pioneer Display en Televisie vlak neer. Lijn de

steunen van de staander op met de gleuven van de

staander in de Pioneer Display en Televisie, en voeg de

steunen geleidelijk horizontaal in. Zorg ervoor dat de

steunen van de staander uitsluitend in aanraking komen

met de gleuven van de staander in de Pioneer Display en

Televisie, omdat de achterzijde of de eindklemmen van

de Display anders bekrast of beschadigd kunnen raken.

��

Zorg ervoor dat de Pioneer Display en Televisie niet worden

bekrast of beschadigd wanneer hij wordt neergelegd.

Bevestiging van de Pioneer Display en Televisie

��

Installatie van het apparaat op een rack enz.

• Zorg ervoor dat de Pioneer Display en Televisie door twee of meer mensen wordt vastgehouden

wanneer deze op een rek etc. wordt geïnstalleerd.

• Houd de Pioneer Display en Televisie niet bij de luidsprekers of de staander vast, omdat het product

anders beschadigd kan raken.

��

Nederlands

Zo zorgt u ervoor dat de apparatuur niet omvalt

Stabiliteit op de tafel

Gebruik (in de winkel verkrijgbare) schroeven om de Pioneer

Display en Televisie zoals in de figuur aangegeven vast te

zetten.

��

Voor het stabiel plaatsen van de

apparatuur op een tafel, moeten

schroeven met een nominale

diameter van 4 mm en een lengte van

minimaal 20 mm worden gebruikt.

��

Gebruik van een muur voor stabiliteit

Bevestiging van de bouten (haken) aan de

Pioneer Display en Televisie om omvallen te

voorkomen.

Gebruik stevige snoeren om de display op de

juiste wijze stabiliteit te geven, en deze stevig

aan een muur, zuil of ander stevig element te

bevestigen.

Dit dient op dezelfde wijze aan de linker- en rechterzijde

van de display te worden gedaan.

��

Gebruik haken, snoeren en appendages

die in de winkel verkrijgbaar zijn.

Aanbevolen schroefhaak:

Nominale diameter M8

Lengte 12 mm tot 15 mm

�

��

�

��

Technische gegevens

Afmetingen buitenzijde:

KRP-TS02 ............. 552 mm (B) × 323 mm (H) × 350 mm (D)

PDK-TS33 ............ 550 mm (B) × 402 mm (H) × 349 mm (D)

PDK-TS33A .......... 552 mm (B) × 402 mm (H) × 350 mm (D)

Gewicht:

KRP-TS02 ............. 2,5 kg

PDK-TS33 ............ 2,2 kg

PDK-TS33A .......... 2,7 kg

• Het is mogelijk dat bovenstaande gegevens en de buitenzijde zonder voorafgaande berichtgeving ter verbetering van het

product worden gewijzigd.

• Zorg ervoor nadat de staander is geïnstalleerd, dat de apparatuur niet omvalt.

• Zet de Pioneer Display en Televisie zowel aan het rek als aan het wandoppervlak vast.

Uitgegeven door Pioneer Corporation.

Bij installatie van de luidsprekers aan weerszijden

KRP-TS02

Eenheid: mm

Zonder luidsprekers

KRP-TS02

Eenheid: mm

213,5

1233

723

350

552

64*

93*

135*

117*

64*

93*

1399*

/1445*

723

350

552

213,5

135*

117*

Afmetingen

Bij installatie van de luidspreker onder

PDK-TS33

PDK-TS33A

Eenheid: mm

117

1233

803

550*

/ 552*

349* / 350*

292,5

KRP-500P / KRP-500M

PDP-LX5090 / PDP-LX5090H / PDP-LX509A

KRP-500P / KRP-500M

PDP-LX5090 / PDP-LX5090H / PDP-LX509A

Español

Gracias por comprar un producto Pioneer.

Tenga la amabilidad de leer el Manual de Instrucciones

para saber cómo utilizar este modelo de una forma segura

y adecuada. Asimismo, le recomendamos que conserve el

Manual de Instrucciones para futuras referencias.

Instalación

• Si experimentara alguna dificultad con la instalación,

consulte a su distribuidor.

• Pioneer no se responsabiliza de ningún daño que

pudiera derivarse de una instalación incorrecta, un

uso inadecuado, la realización de modificaciones o

catástrofes naturales.

Índice

Advertencias .......................................................... 49

Veriﬁcación de las piezas suministradas .............. 50

Cómo montar el soporte ....................................... 51

Cómo colocar la almohadilla ................................. 52

Cómo instalar el monitor y televisor Pioneer ..... 53

Cómo instalar el producto sobre un bastidor

u otra estructura similar ........................................ 54

Cómo evitar que el equipo se caiga ..................... 55

Especiﬁcaciones ..................................................... 55

Diagrama de dimensiones .................................... 56

Advertencias

Este producto es un soporte de mesa diseñado

exclusivamente para ser utilizado con monitores y televisores

Pioneer (PDP-LX5090 / PDP-LX5090H / PDP-LX509A / PDP-

C509A / KRP-500P / KRP-500M).

Su empleo con otros modelos podría provocar su

inestabilidad, con el consiguiente riesgo de lesiones.

Para más información, póngase en contacto con el

establecimiento donde adquirió su pantalla.

No instale ni modiﬁque este producto, salvo según lo

especiﬁcado.

No utilice este soporte para un monitor y televisor Pioneer

distinto de los especiﬁcados, y no lo modiﬁque ni lo utilice

para otros ﬁnes.

Dónde instalar el soporte

• Elija un lugar cuya resistencia permita aguantar el peso

del soporte y de la pantalla.

• Asegúrese de que el lugar de instalación sea una

superficie llana y estable.

• No instale el soporte en el exterior, junto a una fuente

termal o cerca de una playa.

• No instale el soporte donde el mismo pueda estar sujeto a

vibraciones o golpes.

Montaje e instalación

• Instale el soporte de acuerdo con las instrucciones de

montaje y fije correctamente todos los tornillos en

los lugares indicados.

En ocasiones, se han producido accidentes

imprevistos –como la rotura o la caída del equipo

– tras haber realizado el montaje, debido a que el

soporte no se instaló conforme a las instrucciones

facilitadas.

• Para tener la certeza de que el producto se instala de

forma segura, es imprescindible que en su montaje

intervengan dos o más personas.

• Antes de proceder a la instalación, apague el monitor

y televisor Pioneer y los dispositivos periféricos.

Seguidamente, desenchufe el cable de alimentación

de la toma de corriente.

Tome las debidas precauciones para impedir la caída del

producto y evitar accidentes imprevistos (consulte las página

55).

Mesa compatible con monitores, televisores y

soportes Pioneer

Monitores y televisores Pioneer

Soporte de mesa

Modelo de 50 pulgadas, con

el altavoz situado en la parte

inferior

PDK-TS33A/PDK-TS33

Modelo de 50 pulgadas, con

los altavoces situados en los

laterales

KRP-TS02

Veriﬁcación de las piezas suministradas

Antes de proceder al montaje e instalación, asegúrese de que dispone de todas las piezas suministradas.

��

� ��

��

� ��

��

�

� ��

��

� ��

��

�

� ��

��

� ��

��

�

� ��

��

�

��

� ��

��

�

� ��

��

Español

Cómo montar el soporte

Procedimiento de montaje

Déle la vuelta a la base de apoyo, de manera

que la parte inferior mire hacia arriba.

Introduzca las columnas de soporte en la base

de apoyo.

• Introduzca la columna de soporte (R) en el lado

señalado con la letra “R” y la columna de soporte (L)

en el lado señalado con la letra “L”.

• Asegúrese de que los lados abiertos de las columnas

de soporte miran hacia dentro. Introduzca las

columnas de soporte de modo que las mismas

coincidan con la parte levantada de la base de apoyo.

Apriete los tornillos

➀

(4 mm × 10 mm:

plateados) para estabilizar las columnas de

soporte.

��

�

��

�

��

• Para montar el soporte, coloque una sábana suave debajo de

la base de apoyo.

Si no coloca ninguna sábana antes de proceder al montaje, la

superficie frontal de la base de apoyo se podría rayar.

• Asegúrese de que instala las columnas de soporte (L) y (R) en

la posición correcta, ya que de lo contrario el soporte podría

resultar dañado.

Después de montar el soporte, asegure los

accesorios metálicos anticaída mediante los

tornillos de fijación

➄

(M4 × 35 mm: negros).

��

�

��

Asegúrese de que no coloca al revés los accesorios metálicos

anticaída.

��

Este dispositivo impide que los cables conectados a la parte

posterior del monitor y televisor Pioneer se reflejen en la

base de apoyo.

��

Instale el dispositivo tras haber dispuesto firmemente la base

de apoyo sobre una superficie llana y estable.

��

Cómo colocar la almohadilla

Procedimiento de colocación

Despegue un lado de la cinta adhesiva de

doble cara de la almohadilla y adhiera ésta en

la posición que se indica en la figura inferior.

��

• Tenga cuidado de que la almohadilla no interfiera con los

agujeros para introducir las columnas de soporte.

• Colóquela de manera que no quede ningún hueco, ya que en

tal caso la almohadilla podría despegarse.

Tras haber instalado el televisor Pioneer en el

soporte, despegue un lado de la cinta adhesiva

de doble cara y adhiera el bloque antirreflejos

en la posición que se indica en la figura inferior

(sólo los modelos PDP-LX5090 / PDP-LX5090H /

PDP-C509A).

Español

Cómo asegurar el monitor y televisor Pioneer

mediante los tornillos de fijación.

Utilice un destornillador Phillips para asegurar las piezas

acompañadas de una flecha (agujeros marcados con

una “T”).

[PDP-LX5090 / PDP-LX5090H / PDP-LX509A / PDP-C509A]

KRP-TS02 / PDK-TS33A / PDK-TS33

Arriba ................Tornillos de fijación

➁

(M8 × 40 mm: negros)

Abajo ................. Tornillos de fijación

➃

(M8 × 15 mm: negros)

[KRP-500P / KRP-500M]

KRP-TS02

Arriba ................Tornillos de fijación

➂

(M8 × 23 mm: negros)

Abajo ................. Tornillos de fijación

➃

(M8 × 15 mm: negros)

��

�

��

�

��

�

��

Un monitor y televisor Pioneer pesa alrededor de

30 kg; puesto que carece de fondo, es inestable.

Por consiguiente, es imprescindible que al menos

dos personas intervengan en su montaje e

instalación.

��

• Asegúrese de que instala el televisor sobre una superficie

llana y estable.

• Introduzca los tornillos en los agujeros verticalmente y no los

apriete más de lo necesario.

• Extienda una sábana u otro material debajo de la pantalla

para evitar que la misma se raye o sufra daños.

• Después de haber girado manualmente los tornillos unas dos

o tres veces, apriételos a conciencia con un destornillador.

Cómo acoplar el monitor y televisor Pioneer al

soporte.

Coloque el monitor y televisor Pioneer en posición

horizontal. Alinee las columnas de soporte con las

ranuras del soporte del monitor y televisor Pioneer

e introdúzcalas lentamente y de forma horizontal.

Asegúrese de que las columnas de soporte únicamente

entran en contacto con las ranuras practicadas en el

monitor y televisor Pioneer. Si entraran en contacto con

un área distinta, los terminales o la parte posterior de la

pantalla podrían rayarse o deformarse.

��

Cuando coloque el monitor y televisor Pioneer en posición

horizontal, tome precauciones para que el mismo no se raye ni

sufra daños.

Cómo instalar el monitor y televisor Pioneer

��

Cómo instalar el producto sobre un bastidor u otra estructura similar

• Cuando instale este producto en un bastidor u otra estructura similar, asegúrese de que dos personas o

más sujetan el monitor y televisor Pioneer.

• No sujete el monitor y televisor Pioneer por los altavoces ni el soporte, ya que el producto podría

resultar dañado.

��

Español

Cómo evitar que el equipo se caiga

Estabilización sobre una mesa

Para asegurar el monitor y televisor Pioneer utilice tornillos

(de venta en establecimientos especializados), tal y como se

indica en la figura.

��

Para estabilizar el equipo sobre

una mesa, utilice tornillos con un

diámetro nominal de 4 mm y una

longitud mínima de 20 mm.

��

Cómo estabilizar el equipo utilizando una pared

Cómo colocar tornillos anticaída (ganchos) en

el monitor y televisor Pioneer.

Utilice cuerdas fuertes para estabilizarla

adecuadamente y de forma segura a una

pared, columna u otro elemento resistente.

Practique esta operación en el lado izquierdo y derecho

del monitor y televisor Pioneer.

��

Utilice ganchos, cuerdas y fijaciones

disponibles en el mercado.

Gancho recomendado:

Diámetro nominal: M8

Longitud: entre 12 mm y 15 mm

�

��

�

��

Especiﬁcaciones

Dimensiones externas:

KRP-TS02 ............. 552 mm (ancho) × 323 mm (alto) × 350 mm (fondo)

PDK-TS33 ............ 550 mm (ancho) × 402 mm (alto) × 349 mm (fondo)

PDK-TS33A .......... 552 mm (ancho) × 402 mm (alto) × 350 mm (fondo)

Peso:

KRP-TS02 ............. 2,5 kg

PDK-TS33 ............ 2,2 kg

PDK-TS33A .......... 2,7 kg

• Las anteriores especificaciones y el exterior podrán modificarse sin previo aviso con objeto de mejorar el producto.

• Tras haber instalado el soporte, preste especial atención a las medidas que deberá tomar para evitar

la caída del equipo.

• Fije el monitor y televisor Pioneer, tanto en el bastidor como en la pared.

Cuando los altavoces se han instalado en los laterales

KRP-TS02

Unidad: mm

Sin altavoces

KRP-TS02

Unidad: mm

213,5

1233

723

350

552

64*

93*

135*

117*

64*

93*

1399*

/1445*

723

350

552

213,5

135*

117*

Diagrama de dimensiones

Cuando el altavoz se ha instalado en la parte inferior

PDK-TS33

PDK-TS33A

Unidad: mm

117

1233

803

550*

/ 552*

349* / 350*

292,5

KRP-500P / KRP-500M

PDP-LX5090 / PDP-LX5090H / PDP-LX509A

KRP-500P / KRP-500M

PDP-LX5090 / PDP-LX5090H / PDP-LX509A

Publicado por Pioneer Corporation.

ChH

中文

感謝您購買本

Pioneer

產品。

為使您熟知本機的正確操作方式，務求詳閱本「操作手冊」。

在您閱讀完手冊的內容後，請妥為保存，以備日後參考之用。

安裝

‧ 如果您在安裝時遇到任何問題，請與您的經銷商連絡。

‧

Pioneer

對於因安裝錯誤、不當使用、修改或天災所造

成的任何意外或損害，恕概不負責。

重要警示

將位於設備下方的型號和序號記錄下來。

　型號　　　　　　序號

保留這些號碼以備不時之需。

注意

這個桌上支架是專為先鋒顯示器及電視

(PDP-LX5090 / PDP-

LX5090H / PDP-LX509A / PDP-C509A / KRP-500P / KRP-

500M)

所設計的。如果使用其他機種，可能會因為不穩定而造

成傷害。想要獲得更進一步的資訊，請跟你購買顯示器的店家

聯絡。

除了詳細的指示，請不要安裝或修改產品。除了那些指示說明，

請不要將此支架安裝先鋒顯示器及電視，也不要修改或是另有

用途。

安裝位置

‧ 選擇一個夠堅固，足以支撐桌上支架和顯示器的地方。

‧ 確認是安裝於平坦和堅固的地方。

‧ 切勿將本產品安裝於室外、溫泉處或沙灘附近。

‧ 不要將支架安裝於會震動或衝撞的地方。

組合和安裝

‧ 請按照裝配指示組合桌上支架，將所有螺絲穩固的栓在指定

的地方。

安裝顯示器以後，因為桌上支架沒有按照指示安裝，可能會

發生幾種狀況，如設備碎裂或是翻覆的意外發生。

‧ 安裝顯示器時一定要有兩人或兩人以上去確認是否安裝妥

當。

‧ 安裝以前，將顯示器和周邊設備的電源關閉，然後再將電源

線插頭從插座拔除。

防止產品的翻覆造成的意外，如地震等等。請確實的量測以防

止翻覆 ( 請參閱第

頁 )。

先鋒顯示器、電視和機架適用表

先鋒顯示器及電視

桌上支架

吋配備底部揚聲器機型

PDK-TS33A/PDK-TS33

吋配備側揚聲器機型

KRP-TS02

ChH

清點標準配件

請清點確定收到所有標準配件，再行組裝及安裝。

��

座板

��

支架

��

操作手冊（本份文件）

��

襯墊

��

安裝螺絲

�

� ��

黑色

��

[供防摔落金屬配件使用]

��

防摔落金屬配件

��

阻光墊

��

螺絲

�

� ��

銀色

��

支架

��

安裝螺絲

�

� ��

黑色

��

安裝螺絲

�

��

� ��

黑色

��

安裝螺絲

�

� ��

黑色

��

與

��

( 已安裝底部揚聲器 ) 一起使用。

ChH

中文

組裝支架

組裝程序

將座板翻轉使底面朝上。

將支架管插入座板內。

‧ 將支架 (

) 插入標示「

」的底板右側，以及將支架 (

)

插入標示「

」的底板左側。

‧ 請確定支架開口面朝內。插入支架，並確定插入位置是

在底板高起處。

鎖緊螺絲

➀

(

4 mm

10 mm

：銀色 ) 以固

定支架。

請確定支架開口面朝

內。插入支架，並確

定插入位置是在底板

高起處。

桌上支架安裝完成

軟墊

螺絲

�

��

銀色

�

螺絲

�

��

銀色

�

正面

背面

座板

支架

��

支架

��

附注

‧ 組裝支架管時，請於座板放置一軟墊。

組裝前若未放置軟墊，則座板正面可能會刮傷。

‧ 安裝支架 (

) 和支架 (

) 時請謹慎小心，以確定安裝位置沒有

錯誤。支架若安裝錯誤，可能會導致整個機架損壞。

裝上支架後，再使用安裝螺絲

➄

（

M4 × 35

mm:

黑色）裝上防摔落金屬配件。

正面

背面

座板

安裝螺絲

�

��

黑色

�

防摔落金屬配件

附注

請確定未將防摔落金屬配件的方向裝反。

<錯誤安裝>

<正確安裝>

ChH

此部分可預防連接至先鋒顯示器及電視背面連接線之反射光到

底蓋上。

附注

將座板固定到一平坦、穩定之處後，再將其接上。

座板

襯墊

正面

背面

貼上襯墊

接合程序

撕下襯墊上雙面膠的一面後，將其貼在下圖所

示的位置上。

正面

背面

附注

˙ 請小心勿將襯墊貼上插管孔上。

˙ 將襯墊定位後將無間隙存在，否則襯墊可能會剝落。

裝好先鋒電視的支架後，撕下阻光墊上雙面

膠的一面，再將其貼在下圖所示的位置上 ( 限

PDP-LX5090 / PDP-LX5090H / PDP-C509A

)。

ChH

中文

用安裝螺絲固定先鋒顯示器及電視。

請用十字螺絲起子將螺絲鎖緊於標示箭頭 ( 標示「

」的螺

絲孔 ) 的位置。

[

PDP-LX5090 / PDP-LX5090H / PDP-LX509A / PDP-C509A

]

KRP-TS02 / PDK-TS33A / PDK-TS33

頂部 ...................安裝螺絲

➁

(

M8 × 40 mm

：黑色 )

底部 ................... 安裝螺絲

➃

(

M8 × 15 mm

：黑色 )

[

KRP-500P / KRP-500M

]

KRP-TS02

頂部 ...................安裝螺絲

➂

(

M8 × 23 mm

：黑色 )

底部 ................... 安裝螺絲

➃

(

M8 × 15 mm

：黑色 )

安裝螺絲

�

��

黑色

�

��

或

�

��

黑色

�

安裝螺絲

�

��

黑色

�

正面

背面

先鋒顯示器及電視的重量約

30 kg

，此款屬於薄形

電視，無法站立，因此至少要由兩位人員進行安裝。

附注

˙ 務必在平坦穩固的地點進行安裝。

˙ 將螺絲垂直插入螺絲孔，請勿過度用力鎖緊螺絲。

˙ 請在電視底部放置床單或其他布料，以免刮傷或損壞電視。

˙ 用手稍微轉動螺絲二到三次，然後用螺絲起子鎖緊。

將先鋒顯示器及電視安裝到機架上。

將先鋒顯示器及電視平放。

將機架上的支架對準先鋒顯示器及電視的機架槽，然後將

支架緩慢地水平插入機架槽。

請確定支架的支撐點除接觸先鋒顯示器及電視支架的插

槽外，未與其他地方接觸。否則，可能會造成刮痕，或使

顯示器的後側或端子變形。

正面

背面

附注

將先鋒顯示器及電視平放時，請謹慎小心，以免造成刮痕或損壞。

安裝先鋒顯示器及電視

注意

ChH

將本產品安裝到機架等裝置上

˙ 安裝至機櫃時，請務必由兩位以上人員抓穩先鋒顯示器及電視。

˙ 請勿利用揚聲器或機架為施力點搬動先鋒顯示器及電視，以免造成損壞。

注意

請勿利用揚聲器為施力點搬動先鋒顯示器及電視。

安裝側揚聲器時

安裝底部揚聲器時

安裝側揚聲器時

安裝底部揚聲器時

請由頂部並利用把手搬動先鋒顯

示器及電視。

請勿利用機架為施力點搬動先鋒顯示

器及電視。

請由側邊並利用把手搬動先鋒顯示

器及電視。

ChH

中文

預防設備摔落

穩固於桌上

如圖所示，使用市面可購得的螺絲，將先鋒顯示器及電視固定。

附注

要將設備穩固於桌上，請使用額定直

徑為

4 mm

及至少

20 mm

長的螺絲。

在機架上板上鑽出一個前導孔後，使用商店

購得的螺絲將此板鎖緊。

螺絲

（市面上可購得者）

防摔落金屬配件

��

至

��

最少

��

利用牆壁固定

將防摔落螺絲（掛鉤）安裝到電漿電視上。

利用強力鋼索適當地穩固並牢牢固定到牆上、

柱上或其他堅固的元件上。

請使用相同方式固定好左右兩側。

附注

請使用一般市面上的掛鉤、鋼索及固定配件。

建議掛鉤：額定直徑

長度

12 mm

至

15 mm

�

鋼索

�

掛鉤

固定配件

��

至

��

規格

外部尺寸：

KRP-TS02 ............. 552 mm

( 寬 )

× 323 mm

( 高 )

× 350 mm

( 深 )

PDK-TS33 ............ 550 mm

( 寬 )

× 402 mm

( 高 )

× 349 mm

( 深 )

PDK-TS33A .......... 552 mm

( 寬 )

× 402 mm

( 高 )

× 350 mm

( 深 )

重量：

KRP-TS02 ............. 2.5 kg

PDK-TS33 ............ 2.2 kg

PDK-TS33A .......... 2.7 kg

‧ 以上的外部規格如有修改，以改善產品品質，恕不另行通知。

‧ 在安裝支架後，請特別小心確定設備不會摔落。

‧ 將電漿電視安裝至機櫃和牆面上。

ChH

日本先鋒公司出版。

版權

日本先鋒公司。

安裝側揚聲器時

KRP-TS02

單位：

未配備揚聲器

KRP-TS02

單位：

213.5

1233

723

350

552

64*

93*

135*

117*

64*

93*

1399*

/1445*

723

350

552

213.5

135*

117*

尺寸圖

安裝底部揚聲器時

PDK-TS33

PDK-TS33A

單位：

117

1233

803

550*

/ 552*

349* / 350*

292.5

KRP-500P / KRP-500M

PDP-LX5090 / PDP-LX5090H / PDP-LX509A

KRP-500P / KRP-500M

PDP-LX5090 / PDP-LX5090H / PDP-LX509A

Pyccкий

Спасибо за покупку продукта Pioneer.

Пожалуйста, прочтите данные инструкции по эксплуатации,

чтобы знать, как безопасно и правильно обращаться с этой

моделью. Сохраните данные инструкции по эксплуатации в

надежном месте для использования в будущем.

Установка

• Проконсультируйтесь с Вашим дилером, если Вы

столкнетесь с трудностями при этой установке.

• Pioneer не несет ответственности за любые

повреждения, возникшие по причине ненадлежащей

установки, ненадлежащего использования,

модификации или стихийных бедствий.

ОЧЕНЬ ВАЖНО

Запишите приведенные ниже номер модели и серийный

номер данного оборудования.

Номер модели Серийный номер

Сохраните эти номера для последующего использования.

Содержание

Внимание .............................................................. 65

Проверка наличия стандартных

аксессуаров .......................................................... 66

Сборка столика-подставки ............................... 67

Подсоединение подкладки ............................... 68

Подсоединение дисплея и телевизора

Pioneer ................................................................... 69

Установка продукта на стойке и т.д. ............... 70

Предотвращение падения оборудования ..... 71

Спецификации ..................................................... 71

Размеры ................................................................ 72

Это обозначение относится к опасности или

опасному режиму работы, которые могут привести

к физическим повреждениям или повреждениям

имущества.

ВНИМАНИЕ

Внимание

Этот столик-подставка, предназначен исключительно для

дисплеев и телевизоров Pioneer (PDP-LX5090 / PDP-LX5090H

/ PDP-LX509A / PDP-C509A / KRP-500P / KRP-500M).

Использование с другими моделями может повлечь за

собой неустойчивость и привести к возможным физическим

повреждениям. Для получения дополнительной информации

обратитесь в магазин, где Вы купили телевизор.

Не устанавливайте и не модифицируйте данный продукт,

если это не указано.

Не используйте этот столик-подставку для дисплея и

телевизора Pioneer не по назначению, не модифицируйте и

не используйте его для других целей.

Место установки

• Выберите место, достаточно прочное, чтобы выдерживать

вес столика-подставки и телевизора.

• Удостоверьтесь, что размещаете столик-подставку на

ровной и устойчивой поверхности.

• Не устанавливайте его вне помещения или в мокром

месте, например, на горячем источнике или вблизи

берега.

• Не устанавливайте столик-подставку в месте, где он

может быть подвержен вибрации или удару.

Сборка и установка

• Соберите столик-подставку в соответствии с

инструкциями по сборке и надежно затяните все

винты в указанных местах.

Бывали случаи, когда после установки дисплея

возникали непредвиденные происшествия,

такие как поломка или падение оборудования,

так как столик-подставка был установлен не по

инструкции.

• Дисплей всегда должен устанавливаться

двумя или более лицами, чтобы гарантировать

надежность его установки.

• Перед установкой отключите питание дисплея

и внешних устройств, затем выньте кабель

питания из розетки.

Не допускайте повреждений, вызываемых падением

продукта, приняв надежные меры против падения (см.

страницу 71).

Таблица совместимости дисплея, телевизора

и столика-подставки Pioneer

Дисплеи и телевизоры

Pioneer

Столик-подставка

50-дюймовая

модель с нижними

громкоговорителями

PDK-TS33A/PDK-TS33

50-дюймовая

модель с боковыми

громкоговорителями

KRP-TS02

Проверка наличия стандартных аксессуаров

Перед сборкой и установкой проверьте наличие всех стандартных аксессуаров.

•

Основание ×1

��

Опорная стойка

(левая) ×1

��

Инструкция по эксплуатации

(этот документ) ×1

��

Подкладка ×

�

��

Установочный винт

�

(M4 x 35 мм: черный) ×2

[для металлического фитинга

предотвращения падения]

• Металлический фитинг для

предотвращения падения ×2

��

Светозащитная накладка*

�

• Винт

�

(4 мм x 10 мм: серебристый) ×4

��

Опорная стойка

(правая) ×1

��

Установочный винт

�

(M8 x 23 мм: черный) ×2

��

Установочный винт

�

��

(M8 x 40 мм: черный) ×2

��

Установочный винт

�

(M8 x 15 мм: черный) ×2

*: Используйте с PDP-LX5090 / PDP-LX5090H / PDP-C509A (с установленными нижними громкоговорителями).

Pyccкий

Сборка столика-подставки

Порядок сборки

Переверните основание так, чтобы его

нижняя часть была обращена вверх.

Вставьте в основание опорные стойки.

• Вставьте опорную стойку (правую) на стороне с

маркировкой “R”, и опорную стойку (левую) на

стороне с маркировкой “L”.

• Удостоверьтесь, что открытые стороны опорных

стоек обращены вовнутрь. Вставьте опорные стойки,

убедившись в их совмещении с выступом основания.

Затяните винты

➀

(4 мм × 10 мм:

серебристые) для фиксации опорных стоек.

Ткань

Винты

�

(4 мм × 10 мм: серебристые)

Винты

�

(4 мм × 10 мм:

серебристые)

Опорная стойка

(левая)

Опорная

стойка

(правая)

Удостоверьтесь, что открытые стороны

опорных стоек обращены вовнутрь.

Вставьте опорные стойки, убедившись в

их совмещении с выступом основания.

Основание

Задняя

сторона

Столик-подставка

в комплекте

Передняя

сторона

Внимание

•

Собирайте столик-подставку с помощью мягкой

простыни, подложенной под основание. Если перед

сборкой не расстелить простынь, то можно поцарапать

лицевую поверхность основания.

•

Будьте осторожны при установке опорных стоек (левой)

и (правой), чтобы гарантировать, что они находятся в

правильных положениях. Ошибочная установка опорных

стоек может вызвать повреждение столика-подставки.

После сборки столика-подставки

подсоедините металлические фитинги

для предотвращения падения с помощью

установочных винтов

➄

(M4 × 35 мм:

черные).

Металлический фитинг для

предотвращения падения

Основание

Установочные винты

�

(M4 × 35 мм: черный)

Задняя

сторона

Передняя

сторона

Внимание

Убедитесь, что не подсоединяете металлические фитинги

в обратном положении.

<Неправильное подсоединение>

<Правильное подсоединение>

Эта деталь предотвращает отражение света от кабелей,

присоединенных к задней стороне дисплея и телевизора

Pioneer, на основание.

Внимание

Подсоедините ее после фиксации основания на ровной,

устойчивой поверхности.

Задняя

сторона

Передняя

сторона

Основание

Подкладка

Подсоединение подкладки

Порядок подсоединения

Снимите одну сторону двухсторонней

клеящей ленты на подкладке и

подсоедините подкладку в положении,

показанном на схеме ниже.

Задняя

сторона

Передняя

сторона

Внимание

• Будьте внимательны, чтобы подкладка не попала на

установочные отверстия для опорных стоек.

• Зафиксируйте ее на месте, чтобы не было никаких

зазоров. При наличии зазора подкладка может

отделиться.

После подсоединения телевизора Pioneer

к столику-подставке снимите одну

сторону двухсторонней клеящей ленты и

подсоедините светозащитную накладку

в положении, показанном на схеме ниже

(только PDP-LX5090 / PDP-LX5090H / PDP-

C509A).

Pyccкий

Крепление дисплея и телевизора Pioneer с

помощью установочных винтов.

Закрепите детали, помеченные стрелками (отверстия с

маркировкой T), с помощью отвертки.

[PDP-LX5090 / PDP-LX5090H / PDP-LX509A / PDP-C509A]

KRP-TS02 / PDK-TS33A / PDK-TS33

Верхняя сторона .....Установочный винт

➁

(M8 × 40 мм: черный)

Нижняя сторона ..... Установочный винт

➃

(M8 × 15 мм: черный)

[KRP-500P / KRP-500M]

KRP-TS02

Верхняя сторона .....Установочный винт

➂

(M8 × 23 мм: черный)

Нижняя сторона ..... Установочный винт

➃

(M8 × 15 мм: черный)

Установочный винт

�

(M8 x 40 мм: черный)

��

или

�

(M8 x 23 мм: черный)

Установочный винт

�

(M8 x 15 мм: черный)

Задняя

сторона

Передняя

сторона

Вес дисплея и телевизора Pioneer составляет

примерно 30 кг, он не имеет достаточной

толщины и является неустойчивым.

Следовательно, их должны собирать и

устанавливать, как минимум, два человека.

Внимание

• Обязательно установку выполняйте на ровной,

устойчивой поверхности.

• Вставьте винты в отверстия вертикально и надежно

затяните.

• Подложите ткань или другой материал под дисплей для

предотвращения царапин или повреждений.

• После легкого поворота винта вручную на два или три

оборота затяните его отверткой.

Подсоединение дисплея и телевизора

Pioneer к столику-подставке.

Уложите дисплей и телевизор Pioneer на ровную

поверхность. Выровняйте опоры столика-подставки с

установочными пазами дисплея и телевизора Pioneer

и аккуратно вставьте опоры. Убедитесь, что опоры

столика-подставки не входят в контакт ни с чем другим,

кроме установочных пазов дисплея и телевизора Pioneer.

Контакт с любой другой поверхностью может привести

к появлению царапин или деформации задней стороны

дисплея или терминалов.

Задняя

сторона

Передняя

сторона

Внимание

При укладывании дисплея и телевизора Pioneer будьте

внимательны, чтобы его не поцарапать и не повредить.

Подсоединение дисплея и телевизора Pioneer

Внимание

Установка продукта на стойке и т.д.

• При установке продукта на стойке и т.д. убедитесь, что дисплей и телевизор Pioneer

поддерживается двумя или более лицами.

• Не держите дисплей и телевизор Pioneer за громкоговорители или столик-подставку. Это может

повредить продукт.

Внимание

При установке боковых громкоговорителей

��

При установке нижних громкоговорителей

При установке боковых громкоговорителей

Держите дисплей и

телевизор Pioneer за его

ручки и сверху.

Не держите дисплей и

телевизор Pioneer за столик-

подставку.

Не держите дисплей и телевизор Pioneer за громкоговорители.

Держите дисплей и

телевизор Pioneer за его

ручки и с боковых сторон.

Pyccкий

Предотвращение падения оборудования

Обеспечение устойчивости на

стойке и т.д.

Для фиксации дисплея и телевизора Pioneer используйте

винты (имеющиеся в продаже), как показано на схеме.

Внимание

Для обеспечения устойчивости

оборудования на столике

используйте винты с

номинальным диаметром 4 мм и

длиной, как минимум, 20 мм.

После сверления установочного отверстия в

верхней панели стойки затяните ее винтом.

Металлический

фитинг для

предотвращения

падения

Винт (имеющийся в продаже)

Мин. 20 мм

4 мм

от 8 мм до 15 мм

Использование стены для

обеспечения устойчивости

Присоединение к дисплею и

телевизору Pioneer болтов (крюков) для

предотвращения падения.

Использование прочных шнуров для

обеспечения надлежащего и прочного

крепления на стену, стойку или другой

жесткий элемент конструкции.

Выполняйте эту работу одинаковым образом с левой и

правой сторон.

Внимание

Используйте крюки, шнуры и фитинги

которые имеются в продаже.

Рекомендуемый крюк:

Номинальный диаметр M8

Длина от 12 мм до 15 мм

�

Шнур

�

Крюк

Фитинг

от 12 мм до 15 мм

Спецификации

Наружные размеры:

KRP-TS02 .............552 мм (Ш) × 323 мм (В) × 350 мм (Г)

PDK-TS33 .............550 мм (Ш) × 402 мм (В) × 349 мм (Г)

PDK-TS33A ..........552 мм (Ш) × 402 мм (В) × 350 мм (Г)

Вес

KRP-TS02 .............2,5 кг

PDK-TS33 .............2,2 кг

PDK-TS33A ..........2,7 кг

• Вышеуказанные спецификации и внешний вид могут быть изменены без предварительного уведомления для

совершенствования продукта.

• После установки столика-подставки соблюдайте особую осторожность, чтобы избежать

падения оборудования.

• Крепите плазменный телевизор, как к стойке, так и к поверхности стены.

Издано Pioneer Corporation.

При установке боковых громкоговорителей

KRP-TS02

Единицы: мм

Без громкоговорителей

KRP-TS02

Единицы: мм

213,5

1233

723

350

552

64*

93*

135*

117*

64*

93*

1399*

/1445*

723

350

552

213,5

135*

117*

Размеры

При установке нижних громкоговорителей

PDK-TS33

PDK-TS33A

Единицы: мм

117

1233

803

550*

/ 552*

349* / 350*

292,5

KRP-500P / KRP-500M

PDP-LX5090 / PDP-LX5090H / PDP-LX509A

KRP-500P / KRP-500M

PDP-LX5090 / PDP-LX5090H / PDP-LX509A

Top 10 manuals

100.00

NZXT HALE90 1000W

99.99

Samsung SM-R380

99.97

AEG BSB 18C

99.97

Dell 2700W

99.97

Smeg KSEC70X

99.96

Beurer HDE 40

99.96

Pyramida KH 50 v.2

99.96

MSI CSM-H81M-P32

99.96

AEG HR 5627

99.95

Melissa 640-048

To the rating of instructions and manuals →

Additional manuals

Philips CandleLights 2er-Set

Pioneer KURO KRP-TS02

Pioneer KURO PDK-TS33A

Pioneer PDK-TS33A

Pioneer KURO PDK-TS33: Dimensions Diagram

Dimensions Diagram: Pioneer KURO PDK-TS33

Table of contents

Dimensions Diagram

Table des matières

Avertissements

Vériﬁcation des pièces fournies

Montage du pied de table

Fixation de la bande anti-reﬂet

Installation du moniteur et téléviseur Pioneer

Installation du produit sur une étagère, etc.

���������

Prévenir toute chute de l’équipement

Caractéristiques techniques

Schéma de dimensions

Inhalt

Sicherheitshinweise

Überprüfung des Standardzubehörs auf Vollständigkeit

Montage des Tischständers

Anbringen des Reﬂexionsschutzes

Montage des Pioneer-Bildschirms und -Fernsehers

Installation des Produkts an einem Gestell usw.

��������

Verhinderung eines möglichen Umfallens der Einheit

Technische Daten

Darstellung der Abmessungen

Indice

Attenzione

Controllo degli accessori standard

Montaggio del supporto

Fissaggio del cuscinetto

Fissaggio del display e televisore Pioneer

Montaggio del prodotto su uno scaffale, ecc.

����������

Prevenire la caduta dell’apparecchio

Dati tecnici

Graﬁco delle misure

Inhoud

Waarschuwingen

Controleren van de standaardonderdelen

Montage van de tafelbladstaander

Bevestiging van de vulling

Bevestiging van de Pioneer Display en Televisie

Installatie van het apparaat op een rack enz.

������������

Zo zorgt u ervoor dat de apparatuur niet omvalt

Technische gegevens

Afmetingen

Índice

Advertencias

Veriﬁcación de las piezas suministradas

Cómo montar el soporte

Cómo colocar la almohadilla

Cómo instalar el monitor y televisor Pioneer

Cómo instalar el producto sobre un bastidor u otra estructura similar

����������

Cómo evitar que el equipo se caiga

Especiﬁcaciones

Diagrama de dimensiones

目錄

注意

清點標準配件

組裝支架

貼上襯墊

安裝先鋒顯示器及電視

將本產品安裝到機架等裝置上

注 意

預防設備摔落

規格

尺寸圖

Содержание

Внимание

Проверка наличия стандартных аксессуаров

Сборка столика-подставки

Подсоединение подкладки

Подсоединение дисплея и телевизора Pioneer

Установка продукта на стойке и т.д.

Предотвращение падения оборудования

Спецификации

Размеры

��

��

��

��

��

注意
