DF 700 EQ

RUS

Оригинальное руководство по  эксплуатации

Иллюстрации находятся в начале и в конце

руководства по эксплуатации.

1 Символы 2 Технические данные 3 Составные  части  инструмента 4 Применение по назначению

Машинка предназначена для изготовления

шиповых соединений DOMINO заготовок из

мягкой и твёрдой древесины, ДСП, фанеры,

волокнистых плит. Любое другое использование,

не указанное в этом руководстве, считается

использованием не по назначению.

1

Символы ..............................................

74

2

Технические данные...........................

74

3

Составные части инструмента ...........

74

4

Применение по назначению ..............

74

5

Указания по технике безопасности ...

75

6

Начало работы ....................................

76

7

Настройки............................................

76

8

Выполнение работ с помощью

машинки ..............................................

78

9

Обслуживание и уход..........................

79

10 Устранение неисправностей..............

79

11 Оснастка ..............................................

80

12 Опасность для окружающей среды ...

80

13 Декларация соответствия ЕС.............

80

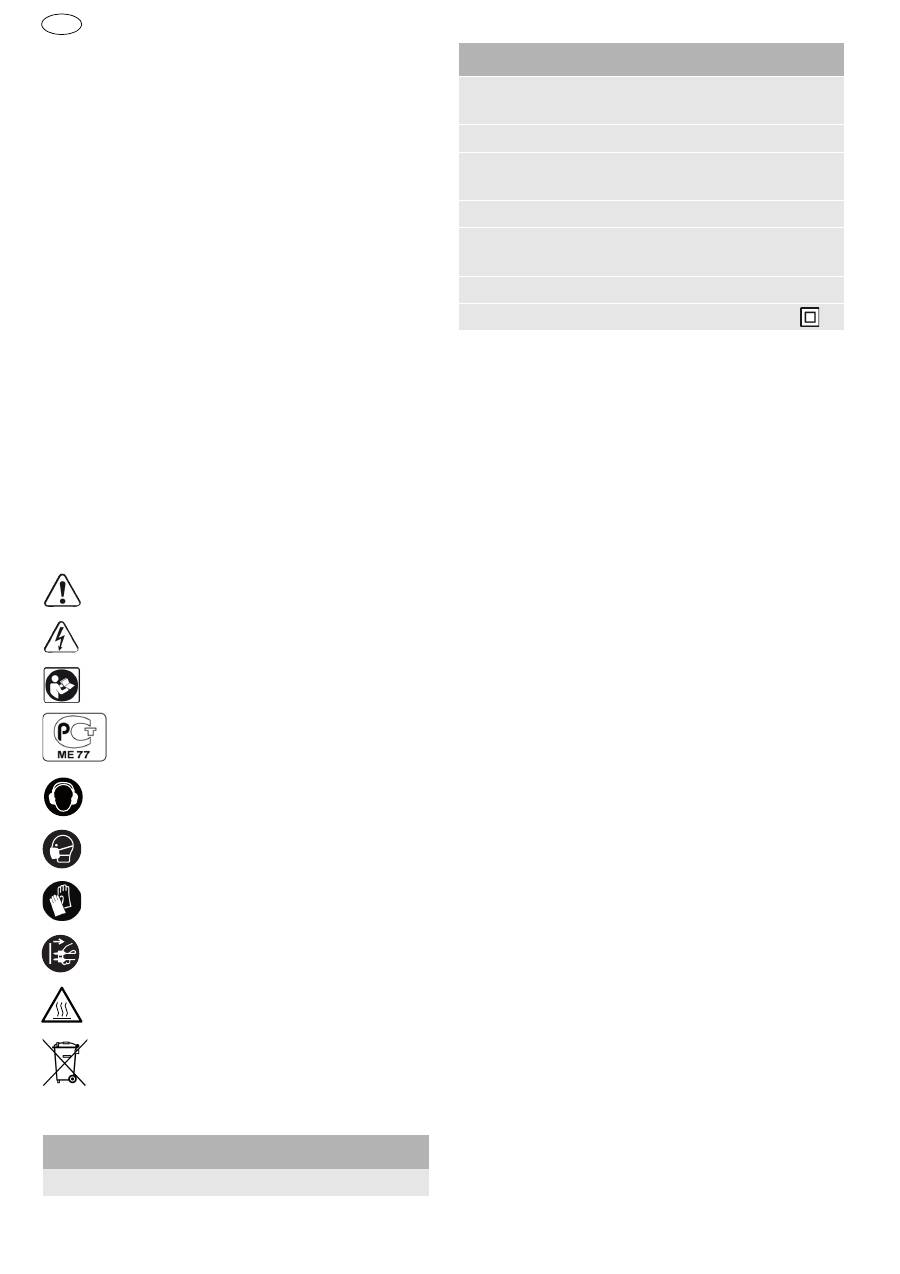

Предупреждение об общей опасности

Предупреждение об ударе током

Соблюдайте руководство по

эксплуатации/указания!

Используйте защитные наушники!

Используйте респиратор!

Работайте в защитных перчатках!

Выньте вилку!

Осторожно! Горячая поверхность!

Не имеет место в коммунальных отхода.

Пазово-дюбельный фрезер

DF 700 EQ

Мощность

720 Вт

Частота вращения холостого

хода n

0

21000 об/мин

Глубина фрезерования

15 - 70 мм

Ширина

фрезерования, макс.

16,5 мм + Ш фрезы

Ш фрезы, макс.

14 мм

Соединительная резьба

приводного вала

M8 x 1

Масса (без сетевого кабеля)

5,2 кг

Класс защиты

/II

[1-1]

Резиновые амортизаторы

[1-2]

Упорные втулки

[1-3]

Рукоятки

[1-4]

Выключатель

[1-5]

Индикатор ширины гнезда под вставной

шип

[1-6]

Рычаг регулировки ширины гнезда под

вставной шип

[1-7]

Рычажок регулировки глубины

фрезерования

[1-8]

Фиксатор регулировки глубины

фрезерования

[1-9]

Метки регулировки глубины

фрезерования

[1-10]

Разъединение блока двигателя/

направляющего блока

[1-11]

Ползунок регулировки рабочей высоты

фрезы

[1-12]

Зажимной рычаг регулировки угла

фрезерования

[1-13]

Кнопка разблокировки упорных втулок

[1-14]

Зажимной рычаг регулировки рабочей

высоты фрезы

[1-15]

Аспирационный патрубок

[1-16]

Стопор шпинделя

[1-17]

Сетевой кабель

Пазово-дюбельный фрезер

DF 700 EQ
