ECU 45

463278_002

EG-Konformitätserklärung. Wir erklären in alleiniger

Verantwortung, dass dieses Produkt mit den folgenden

Normen oder normativen Dokumenten übereinstimmt:

EN 60335-2-29, EN 55014, EN 61000 gemäß den Bestimmungen

der Richtlinien 2006/95/EG, 2004/108/EG.

EC-Declaration of Conformity: We declare at our sole

responsibility that this product is in conformity with the

following standards or standardised documents:

EN 60 335-2-29, EN 55 014, EN 61 000  in accordance with the

regulations 2006/95/EC, 2004/108/EC.

CE-Déclaration de conformité communautaire. Nous

déclarons sous notre propre responsabilité que ce produit

est conforme aux normes ou documents de normalisation

suivants:

EN 60 335-2-29, EN 55 014, EN 61 000 conformément aux

prescriptions des directives 2006/95/CE, 2004/108/CE.

CE-Declaración de conformidad. Declaramos bajo nuestra

exclusiva responsabilidad que este producto corresponde a las

siguientes normas o documentos normalizados:

EN 60 335-2-29, EN 55 014, EN 61 000 conforme a las

prescripciones estipuladas en las directrices 2006/95/CE,

2004/108/CE.

CE-Dichiarazione di conformità. Dichiariamo sotto la nostra

esclusiva responsabilità che il presente prodotto è conforme

alle norme e ai documenti normativi seguenti:

EN 60 335-2-29, EN 55 014, EN 61 000  conformemente alle

normative delle direttive 2006/95/CE, 2004/108/CE.

EG-conformiteitsverklaring. Wij verklaren op eigen

verantwoordelijkheid dat dit produkt voldoet aan de

volgende normen of normatieve documenten:

EN 60 335-2-29, EN 55 014, EN 61 000  conform de richtlijnen

2006/95/EG, 2004/108/EG.

EG-konformitetsförklaring. Vi förklarar i eget ansvar, att

denna produkt stämmer överens med följande normer och

normativa dokument:

EN 60 335-2-29, EN 55 014, EN 61 000 enligt bestämmelserna i

direktiven 2006/95/EG, 2004/108/EG.

EY-standardinmukaisuusvakuutus. Vakuutamme

yksinvastuullisina, että tuote on seuraavien standardien ja

normatiivisten ohjeiden mukainen:

EN 60 335-2-29, EN 55 014, EN 61 000 direktiivien 2006/95/EY,

2004/108/EY. määräysten mukaan.

EF-konformitetserklæring: Vi erklærer at have alene

ansvaret for, at dette produkt er i overensstemmelse med

de følgende normer eller normative dokumenter:

EN 60 335-2-29, EN 55 014, EN 61 000  i henhold til bestemmelserne

af direktiverne 2006/95/EG, 2004/108/EG.

CE-Konformitetserklæring. Vi erklærer på eget ansvar

at dette produktet er i overensstemmelse med følgende

normer eller normative dokumenter:

EN 60 335-2-29, EN 55 014, EN 61 000  iht. Bestemmelsene i

rådsdirektivene 2006/95/EF, 2004/108/EF.

CE-Declaração de conformidade: Declaramos, sob a nossa

exclusiva responsabilidade, que este produto corresponde

às normas ou aos documentos normativos citados a seguir:

EN 60 335-2-29, EN 55 014, EN 61 000  segundo as disposições

das directivas 2006/95/CE, 2004/108/CE.

Декларация

соответствия

ЕС

.

Мы

заявляем

с

исключительной

ответственностью

,

что

данный

продукт

соответствует

следующим

нормам

или

нормативным

документам

: EN 60335-2-29, EN 55 014, EN 61 000

в

соответствии

с

положениями

директив

 2006/95/EG, 2004/108/EG.

ES prohlášení o shod

ě

.Prohlašujeme s veškerou

odpov

ě

dností, že tento výrobek je ve shod

ě

 s následujícími

normami nebo normativními dokumenty:

EN 60 335-2-29, EN 55 014, EN 61 000  podle ustanovení sm

ě

rnic,

2006/95/ES, 2004/108/E.

O

ś

wiadczenie o zgodno

ś

ci z normami UE. Niniejszym

o

ś

wiadczamy na w

ł

asn

ą

 odpowiedzialno

ść

,

ż

e produkt ten

spe

ł

nia nast

ę

puj

ą

ce normy lub dokumenty normatywne:

EN 60 335-2-29, EN 55 014, EN 61 000 zgodnie z postanowieniami

wytycznych 2006/95/EG, 2004/108/EG.

EK megfelel

ő

ségi nyilatkozat. Kizárólagos felel

ő

sségünk

tudatában kijelentjük, hogy ez a termék megfelel a

következ

ő

 szabványoknak és normatív dokumentumoknak. EN

60335-2-29, EN 55014, EN 61000 a 2006/95/EK, 2004/108/ EGK

irányelvek rendelkezései szerint.

Δήλωση

πιστότητας

ΕΚ

.

Δηλώνουμε

με

αποκλειστική

μας

ευθύνη

,

ότι

αυτό

το

προϊόν

ταυτίζεται

με

τα

ακόλουθα

πρότυπα

και

έγγραφα

τυποποίησης

. EN 60335-2-29, EN 55014,

EN 61000

σύμφωνα

με

τις

διατάξεις

των

οδηγιών

 2006/95/

ΕΚ

,

2004/108/

ΕΟΚ

.

Dr. Johannes Steimel

Leiter Forschung und Entwicklung

Manager Research and Development

Directeur de recherce et développement

 Festool

GmbH

 Wertstr.

20

 D-73240

Wendlingen

1

1.7

1.6

1.5

1.4

1.8

1.9

1.10

1.3

1.2

1.1

6

Technische Daten

ECU 45

Netzspannung (Eingang)

230 - 240 V ~

Netzfrequenz

50/60 Hz

Ladespannung (Ausgang) 7,2 - 14,4 V (DC)

Ladestrom

Schnellladung

max.3 A

Erhaltungsladung pulsierend ca.

0,06 A

Ladezeit für   NiCd 1,4 Ah

ca. 38 min

NiCd 1,7 Ah

ca. 42 min

NiCd 2,0 Ah

ca. 46 min

NiMH 3,0 Ah

ca. 70 min

Gewicht

0,5

kg

Die angegebenen Abbildungen be

fi

 nden sich

am Anfang dieser Bedienungsanleitung.

1 Bestimmungsgemäße

Verwen-

dung

Das Ladegerät ECU 45 ist bestimmungs-

gemäß zum Au

fl

 aden der unter Kapitel 2

angegebenen Akkupacks zu verwenden.

Für Schäden durch nicht bestimmungsge-

mäßen Gebrauch haftet der Benutzer.

Für Ihre Sicherheit

• Reparaturen dürfen nur vom Fachmann aus-

geführt werden.

Achtung:

 Beim Ladegerät

ECU 45 steht auch nach der Trennung vom

Netz am Leistungsteil in Innern des Gerätes

eine hohe Kondensatorspannung an.

• Geräte vor Nässe schützen.

• Bei beschädigter Anschlussleitung sofort

den Stecker aus der Steckdose ziehen und

Ladegerät nicht mehr benützen.

• Schützen Sie das Kabel vor Hitze, Öl und

scharfen Kanten.

• Tragen Sie das Gerät nicht am Kabel, und

benützen Sie es nicht um den Stecker aus

der Steckdose zu ziehen.

• Keine defekten oder beschädigten Akku-

packs verwenden.

• Verwenden Sie nur originale Festool-Akku-

packs. Verwenden Sie keine gebrauchten

und wieder aufbereiteten Akkupacks. Für

Schäden bei Verwendung von nicht origi-

nalen Festool-Akkupacks haftet der Benut-

zer.

• Verbrauchte Akkupacks nicht ins Feuer

oder in den Hausmüll werfen. Festool

bietet eine umweltgerechte Entsor-

gung von verbrauchten Akkupacks

an (siehe auch Hinweise unter AKKU-

RECYCLING).

• Akkupacks nicht öffnen.

• Akkupacks nicht zusammen mit Metallge-

gen-ständen aufbewahren (Kurzschlussge-

fahr).

• Am Ladegerät dürfen in die Aufnahmen der

Akkupacks und durch die Lüftungsschlitze

hindurch ins Geräteinnere keine Metallteile

(z.B. Metallspäne) gelangen (Kurzschluss-

gefahr).

• Halten Sie Kinder vom Gerät fern.

• Kontrollieren Sie vor weiterem Gebrauch

Ihr Gerät auf Beschädigungen. Beschä-

digte Teile durch Kundendienstwerkstatt

reparieren oder auswechseln lassen.

2 Akkupack

laden

Mit dem Ladegerät ECU 45 können sämtliche

NiCd und NiMH-Festool-Akkupacks zwischen

7,2 V und 14,4 V Spannung geladen werden.

Der eingesetzte Akkutyp (NiCd oder NiMH)

wird automatisch erkannt. Der Ladevorgang

wird mittels Mikroprozessor gesteuert.

Achtung:

 Wird ein warmer NiMH-Akkupack

(>37°C) eingesetzt, wird nur mit redu-

ziertem Ladestrom geladen. In diesem Fall

beträgt die Ladezeit für den Akkupack mit

3,0 Ah ca. 100 min..

Unter dem Ein

fl

 uss starker elektromagne-

tischer Störung während der Ladung kann

vorzeitig auf Erhaltungsladung umgeschaltet

werden.

Das Ladegerät kann dabei weder gefährliche

noch unsichere Betriebszustände einneh-

men.

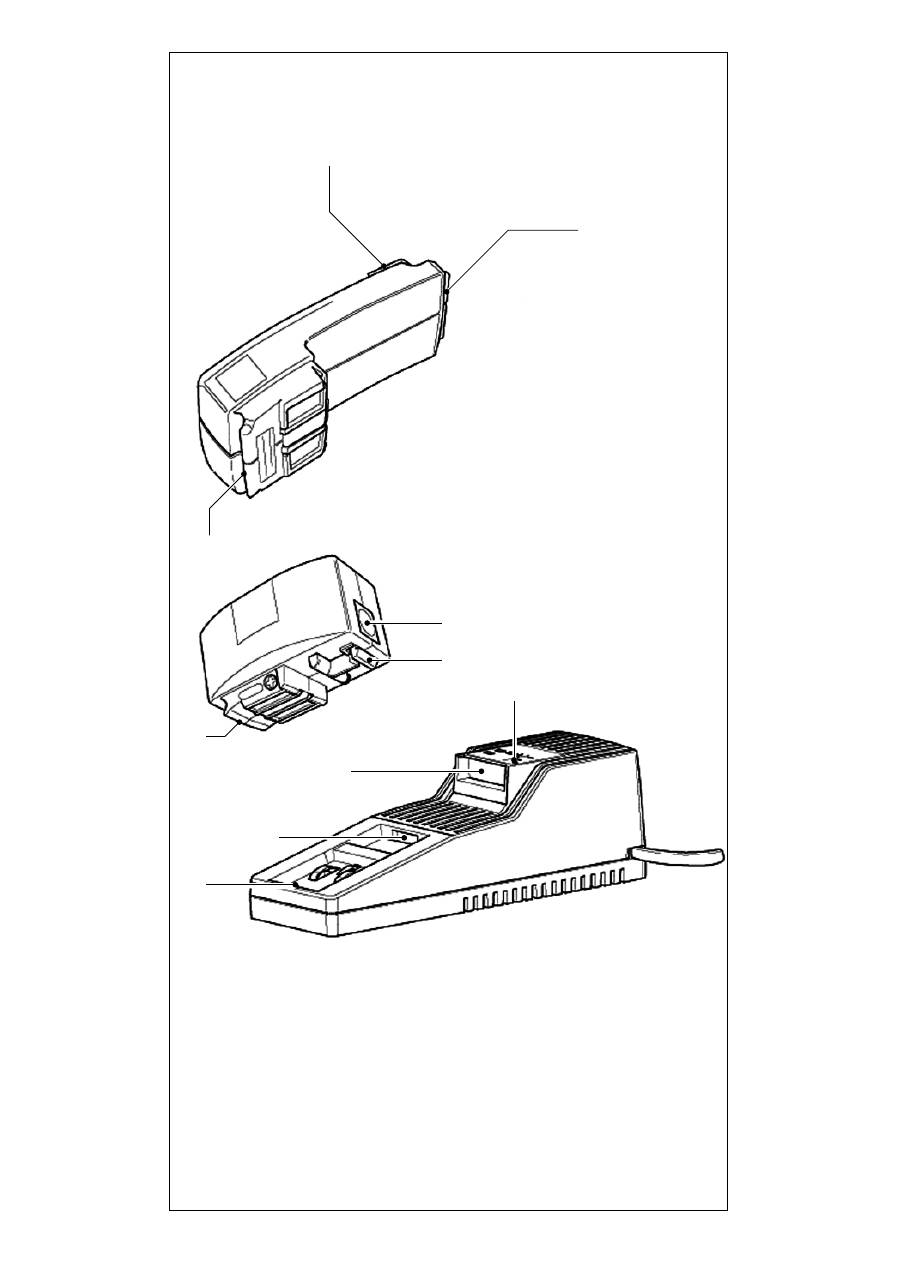

Die LED (1.10) zeigt den jeweiligen Betriebs-

zustand des Ladegerätes an.

LED gelb - Dauerlicht

= Ladegerät ist betriebsbereit.

LED grün - Blinklicht

= Akkupack wird geladen.

LED grün - Dauerlicht

= Akkupack ist aufgeladen, Erhaltungsla-

dung läuft.

LED rot - Blinklicht

= allgemeine Fehleranzeige, z. B.: keine

vollständige Kontaktierung, Kurzschluss,

Akkupack defekt.

LED rot - Dauerlicht

= Akkutemperatur außerhalb zulässiger Grenz-

werte (5° - 45°C).

Ladevorgang

Ladegerät an das Stromnetz anschließen.

Achtung:

 Die Netzspannung und Frequenz

müssen mit den Angaben auf dem Typen-

schild übereinstimmen!

7

Akkupack in den Ladeschacht einset-

zen:

Akkupack mit der Rippe (1.4 bzw. 1.5) an

der unteren Aussparung (1.1) des Lade-

schachtes einhängen.

Akkupack so weit in den Ladeschacht drü-

cken, bis er mit der Verriegelung (1.9 bzw.

1.7) in die Aussparung (1.2 bzw. 1.3) ein-

rastet.

Der Akkupack wird nun aufgeladen.

Durch Drücken der Taste (1.8 bzw. 1.6) kann

er entriegelt und dem Ladegerät entnommen

werden.

3 Wandbefestigung

Das Ladegerät ECU 45 besitzt an seiner

Rückseite zwei Langlöcher, wodurch es mit-

tels zwei Schrauben (z. B. Halbrund- oder

Flachkopfschraube mit Schaftdurchmesser

5 mm) an einer Wand aufgehängt werden

kann.

Schrauben Sie hierfür die Schrauben so weit

in die Wand, dass der Schraubenkopf noch

ca. 4 mm von der Wand absteht.

4

Arbeitshinweise - Wartung - P

fl

 ege

Die Geräte sind weitgehend wartungsfrei.

Um einen störungsfreien Betrieb zu fördern,

empfehlen wir folgende Hinweise zu beach-

ten:

• Lüftungsöffnungen sauberhalten, damit Luft-

zirkulation zur Kühlung gewährleistet ist.

• Anschlusskontakte  sauberhalten.

• Festool-Ladegeräte und Festool-Akkupacks

sind aufeinander abgestimmt. Deshalb zum

Laden von Festool-Akkupacks nur Festool-

Ladegeräte verwenden.

• Durch die Aufbewahrung des Akkupacks

im betriebsbereiten Ladegerät wird der

Akkupack durch ständige Erhaltungsladung

im aufgeladenen Zustand gehalten.

• Leere Akkupacks nicht länger als ca. 1 Mo-

nat im Ladegerät steckenlassen, wenn das

Ladegerät vom Netz getrennt ist (Gefahr

der Tiefentladung).

• Ein neuer oder längere Zeit nicht ge-

brauchter Akkupack erreicht erst nach

ca. 5 Lade- und Entladezyklen seine volle

Kapazität.

• Akkupacks sollten vor dem erneuten Au

fl

 aden

möglichst vollständig entladen werden.

- Wiederholter Start des Ladevorgangs bei

geladenem Akku verringert dessen Lebens-

dauer.

• Längere Erwärmung des Akkupacks durch

Sonne oder Heizung vermeiden - Tempera-

turen über 45 °C mindern die Lebensdauer

und erhöhen die Selbstentladung.

• Alle Wartungs- und Reparaturarbeiten, die

ein Öffnen der Geräte erfordern, dürfen nur

von einer autorisierten Kundendienstwerk-

statt durchgeführt werden.

5

Recycling von Akkupacks

Werfen Sie den verbrauchten Akkupack

nicht in den Hausmüll!

Geben Sie verbrauchte oder defekte Akku-

packs über den Fachhandel, den Festool-

Kundendienst oder öffentlich vorgeschrie-

bene Entsorgungseinrichtungen zurück.

Die Akkupacks werden so einem geordneten

Recycling zugeführt.

6 Gewährleistung

Für unsere Geräte leisten wir auf Materi-

al- oder Fertigungsfehler Gewährleistung

gemäß den länderspezi

fi

 schen gesetzlichen

Bestimmungen, mindestens jedoch 12 Mo-

nate. Innerhalb der Staaten der EU beträgt

die Gewährleistungszeit 24 Monate (Nach-

weis durch Rechnung oder Lieferschein).

Schäden, die insbesondere auf natürliche

Abnützung/Verschleiß, Überlastung, un-

sachgemäße Behandlung bzw. durch den

Verwender verschuldete Schäden oder

sonstige Verwendung entgegen der Be-

dienungsanleitung zurückzuführen sind

oder beim Kauf bekannt waren, bleiben

von der Gewährleistung ausgeschlossen.

Ebenso ausgeschlossen bleiben Schäden,

die auf die Verwendung von nicht-originalem

Festool Zubehör und Verbrauchmaterial

(z. B. Schleifteller) zurückzuführen sind.

Beanstandungen können nur anerkannt

werden, wenn das Gerät unzerlegt an den

Lieferanten oder an eine autorisierte Festool-

Kundendienstwerkstätte zurückgesendet

wird. Bewahren Sie Bedienungsanleitung,

Sicherheitshinweise, Ersatzteilliste und Kauf-

beleg gut auf. Im übrigen gelten die jeweils

aktuellen Gewährleistungsbedingungen des

Herstellers.

Anmerkung

Aufgrund der ständigen Forschungs- und

Entwicklungsarbeiten sind Änderungen der

hierin gemachten technischen Angaben

vorbehalten.

Die Kunststoffe dieses Produkts sind zur

Sicherung der Wiederverwertung mit einer

Werkstoffkennzeichnung versehen.

8

Technical data

ECU 45

Supply voltage (input)

230 - 240 V ~

Line frequency

50/60 Hz

Charging voltage (output) 7.2 – 14.4 V (DC)

Charging current

Quick charge

max. 3 A

Compensation charge pulsating app. 0.06 A

Charging time for

NiCd 1.4 Ah

app. 38 min

NiCd 1.7 Ah

app. 42 min

NiCd 2.0 Ah

app. 46 min

NiMH 3.0 Ah

app. 70 min

Weight

0.5

kg

The illustrations mentioned can be found

on a fold-out page at the beginning of the

operating instructions.

1

Directions for use

The charger ECU 45 has been designed to

charge the battery packs speci

fi

 ed  under

Chapter 2.

The user will be liable for damage due to

improper use.

For your own safety

• Repairs may only be carried out by quali-

fi

 ed experts.

Warning:

 ECU 45 charging

device: Even after disconnection from the

mains, there is still a high capacitor volt-

age on the power output component on

the inside of the device.

• Protect equipment against moisture.

• Do not use the charger if the connecting

cable is damaged, unplug immediately

from the main.

• Protect the cable against heat, oil and

sharp edges.

• Never carry the tool by its cable and never

use to the cable to pull the plug out of the

wall socket.

• Do not use defect and damaged battery

packs.

• Only use original Festool battery packs.

Do not use spent and recycled battery

packs. The user shall be liable for dam-

ages if Festool original battery packs are

not used.

• Do not place spent battery packs into

fi

 re or into domestic waste.

Attention:

Festool offers an ecological friendly waste

disposal for used battery packs (refer to

RECYCLING OF BATTERY PACKS).

• Do not open battery packs.

• Do not store battery packs with metal

objects (danger of short circuit).

• No metal objects (metal chips) should

enter the charger at the contact points as

well as through the cooling slits into the

equipment (danger of short circuit).

• Keep out of reach of children.

• Check the tool for damages before use.

Have damaged parts repaired or replaced

by the customer service department.

2

Charge battery pack

All NiCd and NiMH battery packs between 7.2

V and 14.4 V voltage can be charged with the

ECU 45 charger.

The battery type used (NiCd or NiMH) is

detected automatically. Charging is control-

led by a microprocessor.

Warning:

 If a warm NiMH battery pack

(>37°C) is inserted, charging will only be

carried out at a lower charge current.

In this case the charging time for a battery

pack with 3.0 Ah is around 100 min..

By the in

fl

 uence of powerful electromag-

netic perturbations while charging it can be

switched over to conservation charge.

Thereby the charger can not take in a dan-

gerous or unsafe status

The LED (1.10) shows the charge status of

the charger.

LED yellow - steady

= Charger is ready for use.

LED green -

fl

 ashing

= Battery pack being charged.

LED green - steady

= Battery pack fully charged, conservation

charge on.

LED red -

fl

 ashing

= General malfunction, e. g. full contact

not being made, short-circuit, battery pack

faulty.

LED red - steady

= Temperature of battery pack is outside

permissible limit (5° - 45°C).

Charging

Connect charger to mains.

Warning:

 The line voltage and frequency

must correspond with the data on the rat-

ings plate!

9

Insert battery pack into charging

chamber:

Insert battery pack with the

fi

 n (1.4 or 1.5)

in the lower groove (1.1) of the charging

chamber.

Push battery pack into charging chamber

until it catches with the lock (1.9 or 1.7) in

the groove (1.2 or 1.3). The battery pack

is now charged.

Press the button (1.8 or 1.6) to unlock it

and remove it from the charger.

3 Wall

mounting

The charger ECU 45 has two longitudinal

slots on its rear by which it can be sus-

pended on walls using two screws (e.g.

button-headed or

fl

 at head screw with a

shaft diameter of 5 mm).

Screw the screws into the wall so that their

heads protrude approx. 4 mm.

4

lnstructions on application - main-

tenance - care

The equipment is generally maintenance-

free.

To ensure trouble-free operation we rec-

ommend that the following instructions be

adhered to:

• Keep the air vents clean to guarantee the

air circulation for cooling.

• Keep the connection contacts clean.

• Festool chargers and Festool battery packs

are designed for each other. Therefore,

only use Festool chargers to charge Fes-

tool battery packs.

• By keeping the battery pack in a ready for

use charger, the battery pack will be kept

in a state of readiness by

fl

 oat charging

conservation.

• Do not keep discharged battery pack

(maximum one month) attached to charg-

er whenever charger is detached from the

power supply (danger of deep discharg-

ing).

• Whenever two battery packs are inserted

into the quick charger they will be charged

in the order of insertion.

• A new battery pack or a battery pack not

used for a longer period of time reaches

it full capacity after about 5 charging and

discharging cycles.

• Battery packs should, before charging, be

fully discharged if possible. Continuous

starting of the charging process shortens

the lifespan of the batteries.

• Do not expose battery packs to direct rays

of the sun or high temperatures - Tem-

peratures over 45°C will shorten the life

of the battery.

• All maintenance and repair work, requir-

ing dismantling of equipment, may only

be performed by an authorised after-sales

service workshop.

5

Recycling battery packs

Never throw spent battery packs into

domestic waste containers!

Return spent or defective battery packs

to dealers, the Festool after-sales service

department or approved waste disposal

facilities.

This ensures that they are correctly recy-

cled.

6 Warranty

Our equipment is under warranty for at

least 12 months with regard to material

or production faults in accordance with

national legislation. In the EU countries,

the warranty period is 24 months (an in-

voice or delivery note is required as proof

of purchase). Damage resulting from, in

particular, normal wear and tear, o-ver-

loading, improper handling, or caused

by the user or other damage caused by

not following the operating instructions,

or any fault acknowledged at the time of

purchase, is not covered by the warranty.

Damage caused by the use of non-original

accessories and consumable material (e.g.

sanding pads) is also excluded. Complaints

will only be acknowledged if the equipment

has not been dismantled before being sent

back to the suppliers or to an authorised

Festool customer support workshop. Store

the operating instructions, safety notes,

spare parts list and proof of purchase in a

safe place. In addition, the manufacturer‘s

current warranty conditions apply.

Note

We reserve the right to make changes to

the technical data contained in this infor-

mation as a result of ongoing research and

development work.

The plastic material of this product is pro-

vided with a material marking to secure a

controlled recycling.

10

Caractéristiques techniques

ECU 45

Tension secteur (entrée)

230 - 240 V ~

Fréquence secteur

50/60 Hz

Tension de charge (sortie) 7,2 - 14,4 V (DC)

Courant de charge

Charge rapide

max. 3 A

Charge de maintien à impulsions,

environ

0,06

A

Durée de charge pour

NiCd 1,4 Ah

38 mn. env.

NiCd 1,7 Ah

42 mn. env.

NiCd 2,0 Ah

46 mn. env.

NiMH 3.0 Ah

70 mn. env.

Poids

0,5

kg

Les représentations indiquées

fi

 gurent sur une

page rabattable au début du mode d’emploi.

1

Utilisation conforme aux prescrip-

tions

Le chargeur ECU 45 est destinés à charger

les accumulateurs rechargeables indiqués au

chapitre 2. Seul l’utilisateur est tenu respon-

sable des dommages qui résulteraient d’une

utilisation non conforme aux prescriptions.

Pour des raisons de sécurité

• Les réparations doivent être uniquement réa-

lisées par un spécialiste.

Attention :

 Dans

le chargeur ECU 45, la tension au conden-

sateur à l’intérieur de l’appareil reste élevée

même après le débranchement du réseau.

• Protéger l’appareil contre l’humidité.

• Lorsque le cordon de raccordement du

chargeur est endommagé, débrancher im-

médiatement la

fi

 che du secteur et ne plus

utiliser l’appareil.

• Protéger le cordon contre la chaleur, l’huile

et les arêtes vives.

• Ne pas porter l’appareil par son cordon et ne

pas tirer sur le cordon pour retirer la

fi

 che

du secteur.

• Ne pas utiliser d’accumulateurs défectueux

ou endommagés.

• N’utiliser que des accumulateurs d’origine

Festool et ne pas utiliser non plus d’accu-

mulateurs usagés ou remis en état. En effet,

seul l’utilisateur sera tenu responsable en cas

d’apparition de dommages résultant d’une

violation de cette prescription.

• Ne pas jeter les accumulateurs usagés dans

le feu ou dans les ordures ménagères. Fes-

tool offre une élimination écologique des

accumulateurs usagés (remarques sous

RECYCLAGE DES ACCUMULATEURS).

• Ne pas ouvrir les accumulateurs.

• Ne pas conserver les accumulateurs mélan-

gés avec des objets métalliques (risque de

court-circuit).

• Sur le chargeur, aucune pièce métallique

(copeaux métalliques) ne doit pénétrer

dans les compartiments de réception des

accumulateurs et par les fentes d’aération

(risque de court-circuit)

• Maintenir l’appareil éloigné des enfants.

• Véri

fi

 er l’absence de détériorations avant de

réutiliser l’appareil. Les pièces endomma-

gées doivent être réparées ou remplacées

par le service-après vente.

2 Charger

l’accumulateur

Le chargeur ECU 45  permet de charger tous

les packs d’accumulateurs NiCd et NiMH entre

7,2 V et 14,4 V de tension.

Le type d’accumulateur utilisé (NiCd ou NiMH)

est identi

fi

 é automatique-ment.

La procédure de charge est contrôlée par

microprocesseur.

Attention :

 Si vous utilisez un pack d’accu-

mulateurs NiMH chaud (>37°C), il sera seu-

lement chargé avec un courant de charge

réduit.

Dans ce cas, le temps de charge s’élève à

environ 100 min avec 3,0 Ah.

Lors du chargement, cet accumulateur de

charge  peut être commuté en état de veille

de charge  sous l’in

fl

 uence  d’interférences

électromagnétiques puissantes.

Il ne peut donc pas présenter un caractère

dangereux ou un risque pour la sécurité.

La LED (1.10) indique l’état de service res-

pectif du chargeur.

DEL jaune - éclairage continu

= le chargeur est prêt à fonctionner.

DEL verte  - éclairage clignotant

= l’accumulateur est en train d’être chargé.

DEL verte  - éclairage continu

= l’accumulateur est chargé; la charge de

maintien est active.

DEL rouge - éclairage clignotant

= indication d’erreur générale, par exemple

pas de mise en contact complète, court-cir-

cuit, défectuo-sité de l’accumulateur

DEL rouge - éclairage continu

= température de l’accumulateur au-delà des

valeurs limites admissibles (5° - 45°C).

Opération de chargement

Brancher le chargeur au secteur.

Attention:

 la tension secteur et la fréquence

doivent correspondre aux indications sur la

plaque signalétique!

Placer l’accumulateur dans le comparti-

ment de charge:

 suspendre l’accumulateur

avec la nervure (1.4 ou 1.5) dans l’évidement

11

inférieur (1.1) du compartiment de charge.

Pousser l’accumulateur dans le compartiment

de charge jusqu’à ce qu’il s’enclenche avec

le verrouillage (1.9 ou 1.7) dans l’évidement

(1.4 ou 1.3). Dès maintenant, l’accumulateur

est en train d’être chargé. En appuyant sur la

touche (1.8 ou 1.6), l’accumulateur peut être

déverrouillé et enlevé du chargeur.

3

Fixation au mur

Le chargeur ECU 45 dispose sur son dos de

deux trous oblongs par l’intermédiaire des-

quels il peut être

fi

 xé au mur par deux vis (par

ex. vis à tête conique ou ronde avec un dia-

mètre de la partie lisse de la tige de 5 mm).

Introduire les vis de sorte que leurs têtes

présentent encore une saillie de 4 mm environ

devant le mur.

4

Informations de travail - Entretien

Les appareils ne nécessitent pratiquement

pas d’entretien. Toutefois, pour encourager

un fonctionnement impeccable, nous recom-

mandons de tenir compte des informations

suivantes:

• Veiller à ce que les ouvertures d’aération

soient toujours propres a

fi

 n que la circula-

tion de l’air de refroidissement soit assurée.

• Veiller à ce que les contacts de raccorde-

ment soient toujours propres.

• Les chargeurs Festool et les accumulateurs

Festool sont conçus en parfaite harmonie

conceptuelle, c’est pourquoi il convient de

charger les accu-mulateurs Festool unique-

ment avec des chargeurs Festool.

• En laissant l’accumulateur dans le char-

geur prêt à fonctionner, l’accumulateur est

conservé en état chargé grâce à un char-

gement de maintien permanent.

• Ne pas laisser les accumulateurs vides en-

fi

 chés pendant plus d’un mois env. dans le

chargeur lorsque le chargeur est coupé du

secteur (risque de décharge profonde).

• Un accumulateur neuf ou n’ayant pas été

utilisé pendant une longue période n’atteint

sa pleine capacité qu’au bout de 5 cycles de

charge et de décharge environ.

• Il faudrait, dans la mesure du possible, que

les accumulateurs soient entièrement dé-

chargés avant d’être rechargés. En effet, un

démarrage réitéré de l’opération de charge

d’accumulateurs chargés diminue leur durée

de vie.

• Eviter que les accumulateurs soient soumis

à un échauffement prolongé provoqué par

le soleil ou un chauffage ou autre source

de chaleur quelconque étant donné que des

températures supérieures à 45°C diminuent

leur durée de vie et accélèrent l’autodé-

charge.

• Tous travaux d’entretien et de réparation

exigeant que les appareils soient ouverts

doivent être uniquement exécutés par un

atelier de service après-vente autorisé.

5

Recyclage des accumulateurs

Ne pas jeter les accumulateurs usagées dans

les ordures ménagères.

Les accumulateurs usagés ou défectueux

doivent être rendus aux revendeurs, au ser-

vice après-vente Festool ou aux installations

d’élimination publiques prescrites. Les accu-

mulateurs seront ainsi soumis à un recyclage

approprié.

6 Garantie

Nos appareils sont couverts par une garantie

couvrant les défauts de matière ou de fabri-

cation variable selon les dispositions légales

en vigueur dans le pays d’utilisation, mais en

tous cas non inférieure à 12 mois. A l’intérieur

des pays de la Communauté Européenne, la

durée de la garantie est de 24 mois (la facture

ou le bon de livraison faisant foi). Ne sont pas

couverts par la garantie les dommages résul-

tant d’une usure naturelle, d’une surcharge,

d’une utilisation non conforme, ou causés par

l’utilisateur, ou qui proviennent d’une utilisa-

tion non prévue dans la notice d’utilisation,

ou qui étaient connus au moment de l’achat.

Sont également exclus les dommages résul-

tant de l‘utilisation d‘accessoires et de con-

sommables (patins de ponçage par exemple)

qui ne sont pas d‘origine. Les réclamations

ne sont recevables qu’à la condition que

l’appareil soit retourné non démonté au four-

nisseur ou à un service après-vente agréé

Festool. Conservez soigneusement la notice

d’utilisation, les instructions de sécurité, la

liste de pièces de rechange, ainsi qu’une

preuve de l’achat. Pour le reste, ce sont les

conditions de garantie du fabricant en vigueur

qui s’appliquent selon le cas.

Remarque

Les démarches continues en recherche et

développement peuvent entrainer des modi-

fi

 cations dans les caractéristiques techniques

fi

 gurant ici, et qui sont donc données sous

toutes réserves.

Les matières plastiques de ce produit sont

pourvues d’un marquage de désignation de

matériau pour en assurer leur recyclage.

12

Datos técnicos

ECU 45

Tensión de la red (entrada)

230 - 240 V ~

Frecuencia de la red

50/60 Hz

Tensión de carga (salida)  7,2 - 14,4 V (DC)

Corriente de carga

Carga rápida

max. 3 A

Carga de mantenimiento

por impulsos aprox.

0,06 A

Tiempo para recargar para

NiCd 1,4 Ah

aprox. 38 min

NiCd 1,7 Ah

aprox. 42 min

NiCd 2,0 Ah

aprox. 46 min

NiMH 3,0 Ah

aprox. 70 min

Peso

0,5

kg

Las

fi

 guras a las que se hace alusión se en-

cuentran en una página desplegable al prin-

cipio de las instrucciones de uso.

1 Utilización

adecuada

El cargador ECU 45 hay que usarlo para recar-

gar los juegos de acumuladores de indicados

en el punto 2. El usuario se responsabiliza de

los daños debidos a un uso inadecuado.

Para su seguridad

• Sólo técnicos especializados pueden llevar a

cabo las reparaciones.

Atención:

 con el car-

gador ECU 45, continúa habiendo una tensión

del capacitor elevada en el interior del aparato

después de separarlo de la red.

• Proteger los aparatos del agua.

• Si el cable de alimentación está dañado,

desenchufe de inmediato el cargador y no

lo use más.

• Proteja el cable contra el calor, aceites y

cantos agudos.

• No lleve el aparato por el cable y no tire del

aparato para desenchufarlo.

• No use juegos de acumuladores defectuosos

o averiados.

• Emplee sólo juegos de acumuladores de

Festool. No emplee juegos de acumuladores

ya desgastados y preparados de nuevo para

poder ser usados. El usuario se responsabili-

za de los posibles daños por el uso de juegos

de acumuladores no originales de Festool.

• No echar los juegos de acumuladores des-

gastados al fuego o a la basura doméstica.

Festool ofrece un servicio para eliminar de

acuerdo con el medio ambiente los acumula-

dores que ya no sirven (ver las indicaciones

en RECICLAJE DE ACUMULA-DORES).

• No abrir los juegos de acumuladores.

• No almacenar los juegos de acumuladores

junto con objetos metálicos (peligro de cor-

tocircuito).

• En el interior del cargador no debe penetrar

ningún trozo de metal (viruta metálica) a tra-

vés de las aberturas para los acumuladores

ni de las ranuras de ventilación (peligro de

cortocircuito).

• No permita que los niños se acerquen al

aparato.

• Antes de usar el aparato, compruebe siempre

si presenta daños.

- Hay que enviar el aparato a un taller del

servicio de postventa para reparar o cambiar

las piezas dañadas.

2

Cargar el juego de acumuladores

Con el cargador ECU 45 se puede cargar cual-

quier acumulador de NiCd y NiMH con voltajes

entre 7,2 V y 14,4 V.

El tipo de acumulador empleado (NiCd o NiMH)

lo detecta el cargador automáticamente.

El proceso de carga lo controla un micropro-

cesador.

Atención: si se emplea un acumulador de NiMH

en estado caliente (>37°C), se carga sólo con

corriente de carga reducida.

En este caso el tiempo de carga del acumula-

dor con 3,0 Ah es de aprox. 100 minutos.

Bajo la in

fl

 uencia de fuertes perturbaciones

electromagnéticas durante el proceso de car-

ga, el dispositivo conmutará automáticamente

a carga de mantenimiento.

De este modo el cargador no admitirá estados

operacionales peligrosos o inseguros.

El diodo luminoso (1.10) indica el correspon-

diente estado de funcionamiento del cargador.

LED amar. - permanente

= El cargador está listo para ser usado.

LED verde - intermitente

= El juego de acu-muladores está cargado.

LED verde - permanente

= Juego de acumuladores cargado; cargador

con carga de matenimiento.

LED rojo - intermitente

= Indicación general de error, por ej. mal

puesto, defectuoso, o cortocircuito.

LED rojo - permanente

= Temperatura de acumuladores superior a

valores permitidos(5° - 45°C).

Proceso de carga

Enchufar el cargador a la red.

Atención:

 el voltaje de la red y la frecuencia

tienen que coincidir con las indicaciones en la

placa de características.

13

• Evitar que el sol o la calefacción calienten du-

rante mucho tiempo el juego de acumulado-

res. La temperaturas por encima de 45°C re-

ducen su vida útil y favorecen la autodescarga.

• Solamente un taller autorizado de servicio

de postventa puede realizar los trabajos de

reparación y de mantenimiento para los que

sea necesario abrir un aparato.

5

Reciclaje de los juegos de acumula-

dores

No tire a la basura el juego de acumula-

dores ya desgastado.

Devuelva los juegos de acumuladores utiliza-

dos o defectuosos al comercio especializado, al

servicio de postventa de Festool o a los centros

municipales de recogida de basura especial.

De esta manera se facilita un reciclaje correcto

de los acumuladores.

6

Prestación de garantía

Ofrecemos para nuestros aparatos una ga-

rantía por defectos de material o fabricación

en virtud de las disposiciones legales especí-

fi

 cas de cada país, pero como mínimo de 12

meses. Para los países de la UE, el periodo

de prestación de garantía es de 24 meses

(se determinará por la factura o el albarán).

Quedan excluidos de la prestación de garantía

los daños originados por el desgaste natural,

la sobrecarga, o el uso inadecuado, o los da-

ños ocasionados por el usuario o cualquier

empleo contrario al manual de instrucciones

o que ya eran conocidos en el momento de la

compra. También quedan excluidos los daños

provocados a raíz de la utilización de acceso-

rios y materiales de consumo no originales

(p. ej. platos lijadores). Sólo se reconocerán

reclamaciones cuando se remita el aparato

sin desmontar al proveedor o a un taller

de servicio al cliente autorizado de Festool.

Conserve el manual de instrucciones, las

indicaciones de seguridad, la lista de piezas

de recambio y el comprobante de compra en

un lugar seguro. Por lo demás rigen las con-

diciones de prestación de garantía actuales

del fabricante.

Nota

Debido a los constantes trabajos de inves-

tigación y desarrollo nos reservamos el de-

recho de realizar modi

fi

 caciones respecto a

los datos técnicos indicados en el presente

documento.

Se indica cada tipo de material plástico em-

pleado en este producto para facilitar su re-

ciclaje.

Meter el juego de acumuladores en el

compartimiento de carga:

 introducir la nervadura (1.4 o 1.5) en la en-

talladura inferior (1.1) del compartimiento de

carga.

Ejercer presión sobre el juego de acumula-

dores en el compartimiento hasta que encaje

con el bloqueo (1.9 o 1.6) en la entalladura

(1.2 o 1.3).

Ahora comienza a recargarse el juego de acu-

muladores.

Pulsando la tecla (1.8 o 1.6) se puede desblo-

quear y sacar.

3

Sujeción a la pared

El cargador ECU 45 tiene en su parte posterior

dos agujeros alargados para poder ser colgado

a la pared usando dos tornillos (por ej. tornillos

de cabeza plana o algo redondeada con 5 mm

de diámetro del vástago).

Meta los tornillos en la pared de modo que la

cabeza del tornillo sólo sobresalga unos 4 mm.

4

Indicaciones de trabajo - Manteni-

miento - Cuidados

Los aparatos no precisan en gran medida

mantenimiento.

A

fi

 n de favorecer un funcionamiento sin pro-

blemas recomendamos tener en cuenta las

siguientes indicaciones:

• Mantener limpias las ranuras de ventilación

para que el aire de refrigeración circule sin

problemas.

• Mantener limpios los contactos de co-

nexión.

• Los cargadores de Festool y los juegos de

acumuladores de Festool se han concebido

para usarse conjuntamente. Por eso para

cargar los juegos de acumuladores de Fes-

tool sólo se deben utilizar los cargadores de

Festool.

• Guardando el juego de acumuladores en un

cargador listo para ser usado, el juego de

acumuladores se mantiene siempre cargado

debido a la carga de mantenimiento.

• No dejar los acumuladores vacíos durante

más de 1 mes en el cargador si éste está se-

parado de la red (peligro de descarga total).

• Un juego de acumuladores nuevo o que no

haya sido utilizado en mucho tiempo alcanza

su capacidad total después de aproximada-

mente 5 ciclos de carga y descarga.

• Los juegos de acumuladores deberían estar

descargados prácticamente por completo

antes de volver a ser cargados. Si se carga

reptidamente un juego de acumuladores no

desgastado del todo, se reduce su vida útil.

14

Dati tecnici

ECU 45

Tensione di rete (ingresso)  230 - 240 V ~

Frequenza di rete

50/60 Hz

Tensione di ricarica (uscita) 7,2 - 14,4 V (DC)

Corrente di ricarica

ricarica rapida

max. 3 A

carica di compensazione a

impulsi circa

0,06 A

Durata ricarica per

NiCd 1,4 Ah

circa 38 min

NiCd 1,7 Ah

circa 42 min

NiCd 2,0 Ah

circa 46 min

NiMH 3,0 Ah

circa 70 min

Peso

0,5

kg

Le

fi

 gure indicate si trovano nella pagina

doppia all’inizio delle istruzioni per l’uso.

1 Impiego

appropriato

Il caricatore ECU 45 è previsto per caricare

le batterie NiCd ricaricabili indicate nel ca-

pitolo 2.

L’utilizzatore è responsabile di eventuali dan-

ni causati da un impiego non appropriato.

Per la vostra sicurezza

• Le riparazioni devono essere eseguite da

personale quali

fi

 cato.

Attenzione:

  Nel

caricabatteria ECU 45, anche dopo il di-

sinseri-mento dalla rete, all’interno del-

l’apparecchio sussiste un’alta tensione del

condensatore.

• Proteggete gli apparecchi dall’acqua.

• Se è danneggiato il cavo di alimentazione

staccate subito la spina dalla presa di cor-

rente e non utilizzate più il caricatore.

• Proteggete il cavo dal calore, dall’olio e da

spigoli vivi.

• Non trasportate l’apparecchio tenendolo

per il cavo né usatelo per staccare la spina

dalla presa di corrente

• Non utilizzate batterie difettose o danneg-

giate.

• Impiegate solo batterie ricaricabili origi-

nali della Festool. Non impiegate batterie

usate e trattate per essere riutilizzate.

L’utilizzatore è responsabile per qualsiasi

danno causato dall’impiego di batterie non

originali della Festool.

• Non gettate nel fuoco né fra i ri

fi

 uti  do-

mestici le batterie consumate. La Festool

offre un sistema di riciclaggio delle bat-

terie consumate senza inquinamento per

l’ambiente -> indicazioni su RICICLAGGIO

BATTERIE.

• Non aprite le batterie.

• Non conservate le batterie insieme ad altri

oggetti metallici (pericolo di cortocircuito).

• Non mettete oggetti metallici (per es. tru-

cioli metallici) a contatto con gli alloggia-

menti di ricarica batterie del caricatore né

inseriteli nell’apparecchio attraverso le fes-

sure di aerazione (pericolo di cortocircuito).

• Tenete l’apparecchio lontano dalla portata

dei bambini.

• Controllate se l’apparecchio è danneggiato

primo di continuare a usarlo.

- Fate riparare o sostituire le parti danneg-

giate da un centro di assistenza tecnica.

2

Caricare le batterie

Con il caricabatterie ECU 45  si possono

caricare tutte le batterie NiCd ed NiMH con

tensioni comprese tra 7,2 V e 14,4 V.

Il tipo di batteria impiegato (NiCd o NiMH)

viene riconosciuto automaticamente.

La ricarica viene gestita dal microprocessore.

Attenzione:

 se si inserisce una batteria

NiMH calda (>37°C), la ricarica avviene solo

con corrente di ricarica ridotta.

In tal caso, il tempo di ricarica per la batte-

ria da 3,0 Ah dura all’incirca 100 min. Sotto

l’effetto di una forte interferenza elettro-

magnetica, la carica si commuta in carica

di mantenimento.

In questo modo il carica batterie non as-

sumera’ stati d’esercizio pericolosi o non

sicuri

Il LED (1.10) indica le condizioni di esercizio

del caricabatterie.

LED giallo - luce continua

= Il caricatore è pronto al funzionamento.

LED verde - lampeggiante

= La batteria viene ricaricata.

LED verde - luce continua

= La batteria è carica, è in corso la carica di

mantenimento.

LED rosso - lampeggiante

= Indicazione generica di errore, ad es. con-

tatto non perfetto, cortocircuito.

LED rosso - luce continua

= Temperatura delle batterie fuori dei limiti

consentiti (5° - 45°C).

15

Ricarica

Collegare il caricatore alla rete di alimenta-

zione elettrica.

Attenzione:

 La tensione e la

frequenza di rete devono coincidere con i va-

lori indicati sulla targhetta d’identi

fi

 cazione!

Inserire la batteria nel vano di ricarica:

Agganciare la batteria con la costola (1.4

risp. 1.5) nella cavità inferiore (1.1) del vano

di ricarica.

Spingere la batteria nel vano di ricarica

fi

 n-

ché non scatta in posizione con il bloccaggio

(1.9 risp. 1.7) nella cavità (1.2 risp. 1.3).

Adesso la batteria viene ricaricata.

Premendo il tasto (1.8 risp. 1.6) la si può

sbloccare ed estrarre dal caricatore.

3

Fissaggio a parete

Il caricatore ECU 45 ha nella parte inferiore

due fori lunghi con i quali lo si può appendere

a una parete mediante due viti (ad es. viti a

testa tonda o a calotta piatta con codolo di

diametro 5 mm).

Avvitate le viti nella parete lasciando spor-

gere la testa di circa 4 mm dalla parete.

4

Istruzioni di lavoro - Manutenzione

- Cura

Gli apparecchi non richiedono quasi nessuna

manu-tenzione.

Per garantire un funzionamento perfetto,

consigliamo di seguire le seguenti istruzioni:

• Tenete pulite le aperture di aerazione per

garantire la libera circolazione dell’aria di

raffreddamento.

• Tenete puliti i contatti di allacciamento.

• I caricatori Festool e le batterie ricaricabili

Festool sono compatibili fra di loro, quindi si

consiglia di utilizzare solo caricatori Festool

per ricaricare le batterie Festool.

• Conservando nel caricatore in funzione le

batterie, queste vengono mantenute nella

carica massima grazie alla continua carica

di compensazione.

• Non lasciate le batterie scariche all’incirca

per più di un mese nel caricatore quando

questi è scollegato dalla presa di corrente

(pericolo di scarica profonda).

• Una batteria nuova o non usata per un

lungo periodo di tempo raggiunge la sua

capacità massima solo dopo circa 5 cicli di

ricarica e scarica.

• Le batterie dovrebbero essere possibil-

mente scaricate completamente prima di

ricaricarle. Se si avvia ripetutamente il ciclo

di ricarica per batterie già cariche, se ne

abbrevia la durata.

• Evitare il surriscaldamento prolungato

delle batterie dovuto alla luce solare o al

riscaldamento - temperature superiori ai

45 °C ne riducono la durata e aumentano

l’autoscarica.

• Qualsiasi lavoro di manutenzione e ripara-

zione richiedente l’apertura degli apparec-

chi deve essere eseguito da un’of

fi

 cina di

assistenza tecnica autorizzata.

5

Riciclaggio delle batterie

Non gettate le batterie consumate fra i

ri

fi

 uti domestici!

Le batterie consumate o difettose devono

essere restituite al commerciante o al ser-

vizio di assistenza Festool. In tal modo esse

vengono inviate al sistema di riciclaggio.

6 Garanzia

Per i nostri apparecchi offriamo, in caso

di difetti di materiale o di fabbricazione,

in conformità alle disposizioni legislative

vigenti nei diversi stati, una garanzia del-

la durata minima di 12 mesi. Negli stati

dell’UE, la durata della garanzia è di 24

mesi (fa fede la fattura o la bolla di con-

segna). Sono esclusi dalla garanzia i danni

riconducibili a naturale logoramento/usura,

a sovraccarico, a trattamento non idoneo

e/o provocati dall’utilizzatore oppure dovu-

ti a un impiego diverso da quello indicato

nellle istruzioni d’uso oppure già noti al

momento dell’acquisto. Si escludono anche

i danni derivanti dall‘impiego di accessori e

materiali di consumo (ad es. platorelli) non

originali. Eventuali reclami possono essere

accettati soltanto se l’apparecchio è rispe-

dito non smontato ai fornitori o a un centro

di assistenza clienti Festool autorizzato. Le

istruzioni d’uso, le indicazioni sulla sicurez-

za, la lista dei pezzi di ricambio e la ricevuta

d’acquisto devono essere conservate in

buono stato. Per il resto valgono le attuali

condizioni di garanzia del costruttore.

Nota

Dati i costanti lavori di ricerca e sviluppo

i dati tecnici qui forniti potrebbero subire

variazioni.

I materiali plastici usati nel presente pro-

dotto presentano il simbolo d’identi

fi

 cazione

indicante la possibilità di riciclaggio.

16

Technische gegevens

ECU 45

Netspanning

230 - 240 V

Netfrequentie

50/60 Hz

Oplaadspanning(Uitgang) 7,2 - 14,4 V (DC)

Oplaadstroom sneloplading

max. 3 A

Compensatielading pulserend ca.  0,06 A

Oplaadtijd voor

NiCd 1,4 Ah

ca. 38 min.

NiCd 1,7 Ah

ca. 42 min.

NiCd 2,0 Ah

ca. 46 min.

NiMH 3,0 Ah

ca. 70 min.

Gewicht

0,5

kg

De aangegeven afbeeldingen staan op een

uitklapbare pagina aan het begin van de

gebruiks-aanwijzing.

1

  Gebruik volgens de voorschriften

Het oplaadapparaat ECU 45 is volgens de

voorschriften bedoeld voor het opladen

van de onder paragraaf 2 aangegeven ac-

cupacks.

De gebruiker is aansprakelijk voor schade

die ontstaat door gebruik dat niet volgens

de voorschriften is.

Voor uw veiligheid:

• Reparaties mogen alleen uitgevoerd wor-

den door een erkende vakman.

- Attentie:

 Bij het oplaadapparaat ECU 45

staat het elektriciteits-deel in het binnenste

van het apparaat ook na scheiding van het

net onder een hoge condensatorspanning.

• Apparaten tegen vocht beschermen.

• Bij beschadigde aansluitkabel de stekker

onmiddellijk uit het stopcontact trekken

en oplaadapparaat niet meer gebruiken.

• Bescherm de kabel tegen hitte, olie en

scherpe randen.

• Draag het apparaat niet aan de kabel, en

gebruik het niet om er de stekker mee uit

het stopcontact te trekken.

• Gebruik geen defecte of beschadigde accu-

packs.

• Gebruik alleen maar originele Festool-

accu-packs. Gebruik geen gebruikte en

weer opgewerkte accupacks. Voor schade

bij gebruik van niet-originele Festool-ac-

cupacks is de gebruiker aansprakelijk.

• Opgebruikte accupacks niet verbranden of

bij het huisvuil gooien.

   Festool biedt een milieuvriendelijke op-

ruiming van opgebruikte accupacks aan

- Instructies zie onder ACCU-RECYCLING.

• Accupacks niet openen.

• Accupacks niet bewaren in de buurt van

metalen voorwerpen (gevaar voor kort-

sluiting).

• Er mogen geen metalen delen (b.v. metaal-

splinters) in het binnenste van het oplaad-

apparaat terechtkomen via de opnames

van de accupacks en via de ventilatiegleu-

ven (gevaar voor kortsluiting).

• Houdt kinderen uit de buurt van het apparaat.

• Controleer voordat u het apparaat weer

gebruikt of het beschadigd is.

- Beschadigde onderdelen laten repareren

of vervangen door service-werkplaats.

2   Accupack opladen.

Met het laadapparaat ECU 45  kunnen alle

NiCd- en NiMH-akkupacks tussen 7,2 V en

14,4 V spanning worden opgeladen.

Het accutype dat wordt gebruikt (NiCd of

NiMH) wordt automatisch herkend.

Het oplaadproces wordt via een micropro-

cessor geregeld.

Attentie:

 Als een warm NiMH-akkupack

(>37°C) wordt gebruikt,dan wordt slechts

met gereduceerde laadstroom geladen.

In dit geval bedraagt de oplaadtijd voor het

accupack met 3,0 Ah ong. 100 min.

Onder invloed van elektromagnetische sto-

ringen tijdens het laden van de accu, zal

het laadapparaat voortijdig op onderhouds-

stroom overschakelen.

Het laadapparaat kan geen gevaarlijke of

onveilige situaties veroorzaken.

De LED (1.10) toont de actuele bedrijfstoe-

stand van het oplaadapparaat.

LED geel - permanent licht

= acculader is bedrijfs-klaar.

LED groen - knipperlicht

= accupack wordt opgeladen.

LED groen - permanent licht

= accupack is opgeladen, compensatie-la-

ding loopt.

LED rood - knipperend

= algemene foutaanduiding, b.v. geen

volledig contact, kortsluiting, accu defect.

LED rood - blijft branden

= accutemperatuur boven toegestane grens-

waarden (5° - 45°C).

Oplading ECU 45

Sneloplaadapparaat op het stroomnet

aansluiten.

Attentie:

 de netspanning en

frequentie moeten overeenkomen met de

17

gegevens op het typeplaatje!

De accupack in de oplaadschacht plaatsen:

accupack met rib (1.4 of 1.5) in de onderste

uitsparing (1.1) van oplaadschacht haken.

Accupack zo ver in de oplaadschacht drukken

dat hij met de vergrendeling (1.9 of 1.7)  in

de uitsparing (1.2 of 1.3)  klikt. De accupack

wordt nu opgeladen. Door op de toets (1.8

of 1.6) te drukken kan hij ontgrendeld en uit

het oplaadapparaat genomen worden.

3   Muurbevestiging

Het sneloplaadapparaat ECU 45 heeft aan

de achterzijde twee lange gaten, waarmee

het d.m.v. twee schroeven (b.v. halfronde of

platkopschroeven met schachtdoorsnede 5

mm) aan een muur kan worden opgehangen.

Schroef hiervoor de schroeven zover de

muur in dat de schroefkop nog ca. 4 mm de

wand uitsteekt.

4

Werkinstructies - onderhoud - ver-

zorging

De apparaten zijn in verregaande mate on-

der-houdsvrij.

Om een storingsvrij gebruik te bevorderen,

adviseren wij de volgende instructies in acht

te nemen:

• Ventilatie-openingen schoonhouden zodat

de luchtcirculatie voor de koeling gewaar-

borgd is.

• Aansluitcontacten  schoonhouden.

• Festool-oplaadapparaten en Festool-ac-

cupacks zijn op elkaar afgestemd. Gebruik

daarom voor het opladen van Festool-acu-

packs alleen Festool-oplaadapparaten.

• Door de accupacks te bewaren in het be-

drijfsklare oplaadapparaat wordt de accu-

pack door een voortdurende compensatie-

lading in opgeladen toestand gehouden.

• Lege accupacks niet langer dan ong. 1

maand in het oplaadapparaat laten zit-

ten wanneer het oplaadapparaat niet op

het net aangesloten is (gevaar voor diepe

ontlading).

• Een nieuwe of gedurende lange tijd niet ge-

bruikte accupack bereikt pas na ca. 5 oplaad-

en ontlaadcycli zijn volledige capaciteit.

• Accupacks moeten voordat ze opnieuw op-

geladen worden, indien mogelijk, helemaal

ontladen worden. Een herhaald opstarten

van de oplaadprocedure bij een opgeladen

accu vermindert de levensduur ervan.

• Voorkom dat de accupacks gedurende een

langere periode verwarmd worden door

zon of verwarming - temperaturen boven

45 °C verminderen de levensduur en leiden

sneller tot zelfontlading.

• Alle onderhouds- en reparatiewerkzaamhe-

den waarbij de apparaten geopend moeten

worden, mogen alleen door een erkende

service-werkplaats uitgevoerd worden.

5   Recycling van accupacks

Gooi de opgebruikte accupack niet bij het

huisvuil. Opgebruikte of defecte accupacks

bij de handelaar, de Festool-servicedienst

of open-baar voorgeschreven afvalverwer-

kingsinstallaties inleveren. De accupacks

worden dan op een correcte wijze gerecycled.

6 Garantie

Overeenkomstig de wettelijke voorschriften

van het betreffende land, maar minimaal 12

maanden geven wij voor onze apparaten

garantie op materiaal- en fabricagefouten.

Binnen de staten van de EU bedraagt de

garantieperiode 24 maanden (op vertoon

van een rekening of bon). Schade die met

name te herleiden is tot natuurlijke slijtage,

overbelasting of ondeskundige bediening,

dan wel tot schade die door de gebruiker

zelf veroorzaakt is of door ander gebruik

tegen de handleiding in, of die bij de koop

reeds bekend was, blijven van de garan-

tie uitgesloten. Ook schade die is terug te

voeren op het gebruik van niet-originele

accessoires en verbruiksmateriaal (bijv.

steunschijf) wordt niet in aanmerking ge-

nomen. Klachten kunnen alleen in behande-

ling worden genomen wanneer het apparaat

niet-gedemonteerd aan de leverancier of

een geautoriseerde Festool-klantenservice

wordt teruggestuurd. Berg de handleiding,

de veiligheidsvoorschriften, de onderdelen-

lijst en het koopbewijs goed op. Voor het

overige zijn de geldende  garantievoorwaar-

den van de producent van kracht.

Opmerking

Vanwege de voortdurende research- en ont-

wik-kelingswerkzaamheden zijn wijzigingen

in de hier gegeven technische speci

fi

 catie

voorbehouden.

De kunststoffen van dit produkt zijn voorzien

van een grondstofaanduiding om recycling

te waarborgen.

18

Teknisk data ECU 45

Nätspänning (in)

230-240 V ~

Nätfrekvens

50/60

Hz

Laddningspänning (ut)

7,2-14,4 V (DC)

Laddningström

Snabbladdning

max. 3 A

Kontinuerlig laddning pulserande

0,06 A

Laddningstid för

NiCd 1,4 Ah

ca. 38 min

NiCd 1,7 Ah

ca. 42 min

NiCd 2,0 Ah

ca. 46 min

NiMH 3,0

ca. 70 min

Vikt

0,5

kg

Figurerna som nämns be

fi

 nner sig på en

utvikningsbar sida i början på bruksanvis-

ningen.

1

Användning enligt anvisningarna

Laddningsaggregatet ECU 45 ska endast

användas för att ladda de batterier som

anges i punkt 2.

För skador som följd av att produkterna inte

användes enligt anvisningarna ansvarar an-

vändaren själv.

För din säkerhets skull

• Läs noga igenom de bifogade säkerhets-

anvisningarna.

OBS:

I batteriladdaren ECU

45 kvarstår en hög kondensatorspänning

i effektdelen i batteriladdarens inre, även

efter det att batteriladdaren kopplats bort

från elnätet.

• Skydda aggregaten mot väta.

• Om anslutningsledningen är skadad måste

man omedelbart dra ut kontakten ur elut-

taget. Det är inte tillåtet att använda aldd-

ningsaggregatet om sladden är skadad.

• Skydda kabeln för stark värme, olja och

vassa kanter.

• Använd aldrig kabel som ‘handtag’ för att

bära aggregatet och drag aldrig i själva ag-

gregatet för att dra ut kontakten ur eluttaget.

• Använd inga defekta eller skadade acku-

mulator-enheter.

• Använd endast original Festool ackumu-

lator-enheter. Använd inga begagnade

ackumulatorer eller ackumulatorer som

har gjorts bruksbara igen. Användaren

ansvarar själv för skador till följd av att

andra ackumulatorer än original Festool

ackumulatorer används.

• Kasta aldrig förbrukade ackumulatorer i el-

den och inte heller i den normala soptunnan.

  Festool ger dig möjligheten att lämna till-

baka gamla ackumulatorer (se även anvis-

ningarna för ACKUMULATOR-RECYCLING).

• Öppna aldrig en ackumulator-enhet.

• Förvara ackumulatorerna aldrig tillsammans

med metallföremål (risk för kortslutning).

• Metalldelar (metallspån) får aldrig hamna

i borrskruvdragarens inre t ex via ventila-

tions-öppningarna eller i själva ackumula-

tor-enheten (risk för kortslutning).

• Håll barn på avstånd från laddningsaggre-

gatet.

• Kontrollera aggregatet avseende skador

varje gång innan du använder det. Ska-

dade delar måste repareras eller bytas ut

på kundsevice-verkstaden.

2   Ladda ackumulator-enheten.

Med laddaren ECU 45  kan man ladda alla

NiCd- och NiMH-batterier mellan 7,2 V och

14,4 V spänning.

Den aktuella batteritypen (NiCd eller NiMH)

identi

fi

 eras automatiskt. Själva laddningen

styrs via en mikroprocessor.

OBS:

Om man sätter i ett varm NiMH-batteri

(>37°C) laddas det endast med reducerad

laddningsström.

I detta fall uppgår laddningstiden för bat-

terier med 3,0 Ah till ca. 100 min.

Under in

fl

 ytande av starka elektromagne-

tiska störningar vid laddning kan laddaren

omkopplas till underhållsladdning.

Därmed säkerställs en tillfredsställande

laddning.

LED’n (1.10) indikerar laddarens aktuella

driftläge.

LED gul - kontinuerl. ljus

= Laddaren är driftsberedd

LED grön - blinkande ljus

= Ackumulator-enheten laddas

LED grön - kontinuerli.ljus

= Batteriet är laddat, kontinuerlig laddning

är aktiv

LED röd - blinkande ljus

= Allmän störning, t ex ingen kontakt, kort-

slutning, ackumulator-enheten är defekt.

LED röd - kontinuerl. ljus

= Ackumulatorns temperatur överstiger det

tillåtna värdet (5° - 45°C)..

Laddning

Anslut snabbladdningsaggregatet till ström-

nätet. Nätspänningen och frekvensen måste

stämma överens med uppgifterna på typ-

skylten!

19

Sätt in ackumulator-enheten i ladd-

nings-facket:

Sätt in ackumulator-enheten med ribban

(1.4 resp. 1.5) i laddningsfacketa nedre

ursparingen (1.1).

Skjut in ackumulator-enheten så långt i

laddningsfacket tills den låses i ursparingens

(19 resp. 1.7) låsmekanism (1.2 resp. 1.3).

Nu laddas ackumulator-enheten. Genom att

trycka på knappen (1.8 resp. 1.6) upphävs

låsme-kanismen och man kan ta ut ladd-

ning-aggregatet.

3

Fastsättning på väggen

På baksidan har laddningsaggregatet ECU

45 två avlånga hål med vars hjälp man kan

hänga upp den på väggen med två skruvar

(t.ex med halvrunt eller

fl

 at skruvhuvud och

en skaftdiameter på 5 mm). Skruva i skru-

varna så långt i väggen, att skruvhuvudet

står ut ca. 4 mm från väggen.

4

Tips - underhåll - skötsel

Aggregaten kräver i stort sett inget underhåll.

För att du ska ha glädje av dem så länge

som möjligt rekommenderar vi emellertid

följande:

• Se till att alla ventilationsöppningar på el-

verktyget och laddningsaggregatet alltid er

rena och inte tilltäppta. Luftcirkulationen

krävs för att kyla resp aggregat.

• Samma gällar även för alla anslutnings-

kontakter.

• Festool-laddningsaggregat och Festool-

ackumulator-enheter är anpassade till

varandra. Använd alltså alltid ett Festool-

laddningsaggregat för att ladda Festool-

ackumulator-enheter.

• Förvara ackumulator-enheter i laddnings-

aggregatet när du inte använder dem.

Där laddas de ständigt så att de alltid har

motsvarande laddningskapacitet.

• Låt inte tomma ackumulator-enheter vara

kvar i laddningsaggregatet längre än ca. 1

månad om laddningsaggregatet inte är an-

slutet till elnätet (risk för djupurladdning).

• En ny ackumulator-enhet resp en som inte

har används längre tid uppnår sin fulla

kapacitet först efter ca. 5 laddnings- och

urladdningsomgångar.

• Innan man laddar en ackumulator-enhet

bör den först urladdas komplett. Laddas en

relativt fulladdad ackumulator

fl

 era gångar

om påverkar detta livslängden negativt.

• Ackumulator-enheter får inte bli för varma.

Undvik direkt sol eller andra värmekällor

- temperaturer på över +45 °C påverkar

livslängden negativt och ökar självurladd-

ningen.

• Alla underhållsåtgärder eller reparationer

som kräver att aggregatet måsta öppnås

får du inte utföra själv.

- Lämna alltid in aggregatet till en autorise-

rad kundtjänstverkstad.

5

Återvinning av ackumulator-enheter

Kasta aldrig förbrukade ackumulatorer

i soptunnan!

Förbrukade eller defekta ackumulatorer bör

du lämna in till fackhandeln resp till Festool-

kund-tjänsten eller till respektive ställen som

tar emot specialavfall.

På så sätt skyddas miljön och material kan

återvinnas.

6 Garanti

Vi lämnar garanti på våra produkter vad

gäller material- och tillverkningsfel enligt

landsspeci

fi

 ka lagenliga bestämmelser, dock

i minst 12 månader. Inom EUs medlemslän-

der uppgår garantin till 24 månader (ska

kunna styrkas av faktura eller följesedel).

Skador som framför allt kan härledas till

normalt slitage, överbelastning, ej fackmäs-

sig hantering resp. skador som orsakats av

användaren eller som uppstått på grund av

användning som strider mot bruksanvis-

ningen eller skador som var kända vid köpet,

innefattas inte av garantin. Undantag gäller

även vid skador som uppkommer till följd av

att tillbehör och förbrukningsmaterial (t.ex.

slipskivor) som inte är original har använts.

Reklamationer godkänns endast om produk-

ten återsänds till leverantören eller till en

auktoriserad Festool-serviceverkstad utan

att ha tagits isär. Spara bruksanvisningen,

säkerhetsföreskrifterna, reservdelslistan

och köpebrevet. I övrigt gäller tillverka-

rens garantivillkor för respektive produkt.

Anmärkning

På grund av det kontinuerliga forsknings-

och utvecklingsarbetet förbehåller vi oss

rätten till ändringar vad gäller de tekniska

uppgifterna i detta dokument.

De plastmaterial som används för denna

produkt är märkta med respektive materi-

albeteckning för att underlätta avfallshan-

teringen.

20

Tekniset tiedot

ECU 45

Verkkojännite (tulo)

230 - 240 V ~

Verkkotaajuus  50/60

Hz

Latausjännite (lähtö)

7,2 - 14,4 V (DC)

Latausvirta

Pikalataus

maks. 3 A

Ylläpitolataus, sykkivä n.

0,06 A

Latausaika   NiCd 1,4 Ah

n. 38 min

NiCd 1,7 Ah

n. 42 min

NiCd 2,0 Ah

n. 46 min

NiMH 3,0 Ah

n. 70 min

Paino

0,5

kg

Tekstissä mainitut kuvat löytyvät käyttöoh-

jeen alussa olevalta taittosivulta.

1 Tarkoituksenmukainen

käyttö

Latauslaitetta ECU 45 on käytettävä tarkoi-

tuksensa mukaisesti kohdassa 2.2 mainit-

tujen akkujen lataamiseen.

Käyttötarkoituksen vastaisesta käytöstä syn-

tyvistä vahingoista vastaa laitteen käyttäjä.

Turvallisuuden hyväksi

• Korjaustöitä saavat suorittaa vain alan am-

mattihenkilöt.

Huomio:

 Latauslaitteessa

ECU 45 on korkea kondensaattorin jännite

laitteen sisällä olevassa teho-osassa myös

verkosta irrottamisen jälkeen.

• Suojele laitteita kastumiselta.

• Jos liitosjohto on vioittunut, vedä heti

pistoke irti pistorasiasta äläkä käytä enää

latauslaitetta.

• Suojele kaapeli kuumuudelta, öljyltä ja

teräviltä reunoilta.

• Älä koskaan kanna laitetta kaapelista äläkä

irrota pistoketta pistorasiasta kaapelista

vetämällä.

• Älä käytä viallisia tai vaurioituneita akkuja.

• Käytä vain alkuperäisiä Festool-akkuja.

Älä käytä käytettyjä tai uusioakkuja. Va-

hingoista, jotka syntyvät ei-alkuperäisten

akkujen käytöstä, vastaa käyttäjä.

• Älä heitä käytettyjä akkuja palamaan tai

talousjätteisiin. Festoollla on tarjolla ym-

päristöystävällinen jätepalvelu käytetyille

akuille (ks. myös kohtaa AKKUJEN KIER-

RÄTYS).

• Älä avaa akkuja.

• Älä säilytä akkuja yhdessä metalliesineiden

kanssa (oikosulkuvaara).

• Mitään metalliosia (esim. metallilastuja)

ei saa päästä latauslaitteen akkulokeroi-

hin eikä ilmastointirakojen kautta laitteen

sisälle (oikosulkuvaara).

• Pidä laite poissa lasten ulottuvilta.

• Tarkasta laite ennen sen käyttöä, onko se

ehkä vioittunut.

- Vialliset osat on annettava valtuutetun

huoltoliikkeen korjattavaksi tai vaihdetta-

vaksi.

2 Akun

lataaminen

Latauslaitteella ECU 45  voidaan ladata kaik-

kia NiCd- ja NiMH-akkuja, joiden jännite on

7,2 V - 14,4 V.

Latauslaite tunnistaa automaattisesti liitetyn

akkutyypin (NiCd vai NiMH).

Latausta ohjaa mikroprosessori.

Huomio:

 Jos liitetty NiMH-akku on lämmin

(>37°C), lataus tapahtuu vain vähennetyllä

latausvirralla. Tässä tapauksessa latausaika

3,0 Ah akulle on n. 100 min.

Voimakkaasta elektromagneettisesta häiri-

östä johtuen, latauksen aikana, voi lataus-

laite kytkeytyä pois päältä.

Latauslaitteesta ei synny käyttäjälle mitään

vaaraa,edellisen johdosta.

LED:stä (1.10) näkyy latauslaitteen kulloi-

nenkin käyttötila.

LED keltainen- jatkuva valo

= Latauslaite on käyttövalmis.

LED vihreä - vilkkuva valo

= Akun lataus on käynnissä.

LED vihreä - jatkuva valo

= Akku on ladattu, ylläpitolataus käynnissä.

LED punainen - vilkkuva valo

= Yleinen vikanäyttö, esim.: kosketus ei ole

kunnossa, oikosulku, akussa vika.

LED punainen - jatkuva valo

= Akun lämpötila on sallittujen raja-arvojen

ulkopuolella (5° - 45°C).

Lataaminen

Latauslaite liitetään sähköverkkoon.

Huomio:

 Verkkojännitteen ja taajuuden

täytyy vastata tyyppikilvessä ilmoitettuja

arvoja!

Akun laittaminen latauslokeroon:

Rivallinen akku (1.4 tai 1.5) laitetaan lata-

uslokeron alempaan koloon (1.1).

Akku painetaan niin syvälle latauslokeroon,

kunnes sen lukitsin (1.9 tai 1.7) lukittuu koloon

(1.2 tai 1.3) kiinni. Akku latautuu tällöin.
