Festool DTS 400 Q-EQ: инструкция

Originalbetriebsanleitung

6

Original operating manual

9

Notice d’utilisation d’origine

12

Manual de instrucciones original

15

Istruzioni per l’uso originali

18

Originele gebruiksaanwijzing

21

Originalbruksanvisning

24

Alkuperäiset käyttöohjeet

27

Original brugsanvisning

29

Originalbruksanvisning

32

Manual de instruções original

35

Оригинал Руководства по эксплуатации

38

Originál návodu k obsluze

41

Oryginalna instrukcja eksploatacji

44

DTS 400 Q

DTS 400 EQ

706080_001

Deltaschleifer

Delta sander

Ponceuse triangulaire

Serien-Nr.

Serial no.

N° de série

DTS 400 Q

500 233

DTS 400 EQ

500 234

Jahr der CE-Kennzeichnung:

Year of CE mark:

Année du marquage CE :

2013

EG-Konformitätserklärung.

 Wir erklären in alleiniger

Verantwortung, dass dieses Produkt mit allen relevanten

Anforderungen folgender Richtlinien, Normen oder normativen

Dokumenten übereinstimmt: 2006/42/EG, 2004/108/EG, 2011/65/EU,

EN 60745-1, EN 60745-2-4, EN 55014-1, EN 55014-2, EN 61000-3-2, EN

61000-3-3.

EC-Declaration of Conformity:

We declare under sole

responsibility that this product complies with all the relevant

requirements in the following Directives, standards and normative

documents: 2006/42/EC, 2004/108/EC, 2011/65/EU, EN 60745-1, EN

60745-2-4, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3.

CE-Déclaration de conformité communautaire.

 Nous certifi ons,

sous notre propre responsabilité, que ce produit satisfait aux

exigences des directives, normes ou documents correspondants

suivants: 2006/42/CE, 2004/108/CE, 2011/65/UE, EN 60745-1, EN 60745-

2-4, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3.

CE-Declaración de conformidad.

Declaramos bajo nuestra

responsabilidad que este producto cumple todos los requisitos

relevantes de las siguientes directivas, normas o documentos

normativos: 2006/42/CE, 2004/108/CE, 2011/65/UE, EN 60745-1, EN

60745-2-4, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3.

CE-Dichiarazione di conformità.

 Dichiariamo sotto nostra unica

responsabilità che il presente prodotto è conforme a tutti i

requisiti di rilevanza defi niti dalle seguenti direttive, norme o documenti

normativi: 2006/42/CE, 2004/108/CE, 2011/65/UE, EN 60745-1, EN

60745-2-4, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3.

EG-conformiteitsverklaring.

 Wij verklaren en stellen ons ervoor

verantwoordelijk dat dit product volledig voldoet aan de volgende

normen en normatieve documenten: 2006/42/EG, 2004/108/EG, 2011/65/

EU, EN 60745-1, EN 60745-2-4, EN 55014-1, EN 55014-2, EN 61000-3-2, EN

61000-3-3.

EG-konformitetsförklaring.

Vi förklarar på eget ansvar att denna

produkt uppfyller alla krav enligt följande direktiv, normer eller

normgivande dokument: 2006/42/EG, 2004/108/EG, 2011/65/EU, EN

60745-1, EN 60745-2-4, EN 55014-1, EN 55014-2, EN 61000-3-2, EN

61000-3-3.

EY-standardinmukaisuusvakuutus.

Täten vakuutamme

vastaavamme siitä, että tämä tuote on seuraavien direktiivien,

normien tai normiasiakirjojen asiaankuuluvien vaatimusten mukainen:

2006/42/EY, 2004/108/EY , 2011/65/EU, EN 60745-1, EN 60745-2-4, EN

55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3.

EF-konformitetserklæring:

Vi erklærer med eneansvar, at

dette produkt er i overensstemmelse med alle relevante krav i

følgende direktiver, standarder eller normative dokumenter: 2006/42/

EG, 2004/108/EG, 2011/65/EU, EN 60745-1, EN 60745-2-4, EN 55014-1,

EN 55014-2, EN 61000-3-2, EN 61000-3-3.

CE-Konformitetserklæring.

 Vi erklærer under eget ansvar at

dette produktet er i samsvar med alle relevante krav i følgende

standarder, normer og normdokumenter: 2006/42/EF, 2004/108/EF,

2011/65/EU, EN 60745-1, EN 60745-2-4, EN 55014-1, EN 55014-2, EN

61000-3-2, EN 61000-3-3.

CE-Declaração de conformidade:

Sob nossa inteira

responsabilidade, declaramos que este produto está de acordo

com todas as exigências relevantes das seguintes directivas, normas

ou documentos normativos: 2006/42/CE, 2004/108/CE, 2011/65/UE, EN

60745-1, EN 60745-2-4, EN 55014-1, EN 55014-2, EN 61000-3-2, EN

61000-3-3.

Декларация соответствия ЕС.

 Мы со всей ответственностью

заявляем, что данная продукция соответствует всем

применимым требованиям следующих стандартов и нормативных

документов: 2006/42/ EG,  2004/108/EG, 2011/65/EU, EN 60745-1, EN

60745-2-4, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3.

ES prohlášení o shodě.

 Prohlašujeme s veškerou odpovědností,

že tento výrobek je ve shodě se všemi příslušnými požadavky

následujících směrnic, norem nebo normativních dokumentů: 2006/42/

ES, 2004/108/ES, 2011/65/EU, EN 60745-1, EN 60745-2-4, EN 55014-1,

EN 55014-2, EN 61000-3-2, EN 61000-3-3.

Oświadczenie o zgodności z normami UE.

Niniejszym

oświadczamy na własną odpowiedzialność, że produkt ten

spełnia wszystkie obowiązujące wymogi następujących dyrektyw, norm

lub dokumentów normatywnych: 2006/42/WE, 2004/108/WE, 2011/65/

UE EN 60745-1, EN 60745-2-4, EN 55014-1, EN 55014-2, EN 61000-3-2,

EN 61000-3-3.

Dr.

Martin

Zimmer

     2013-06-25

Leiter Forschung, Entwicklung, technische Dokumentation

Head of Research, Development and Technical Documentation

Directeur recherche, développement, documentation technique

Festool Group GmbH & Co. KG

Wertstr. 20,

D-73240 Wendlingen, Germany

1

3

2

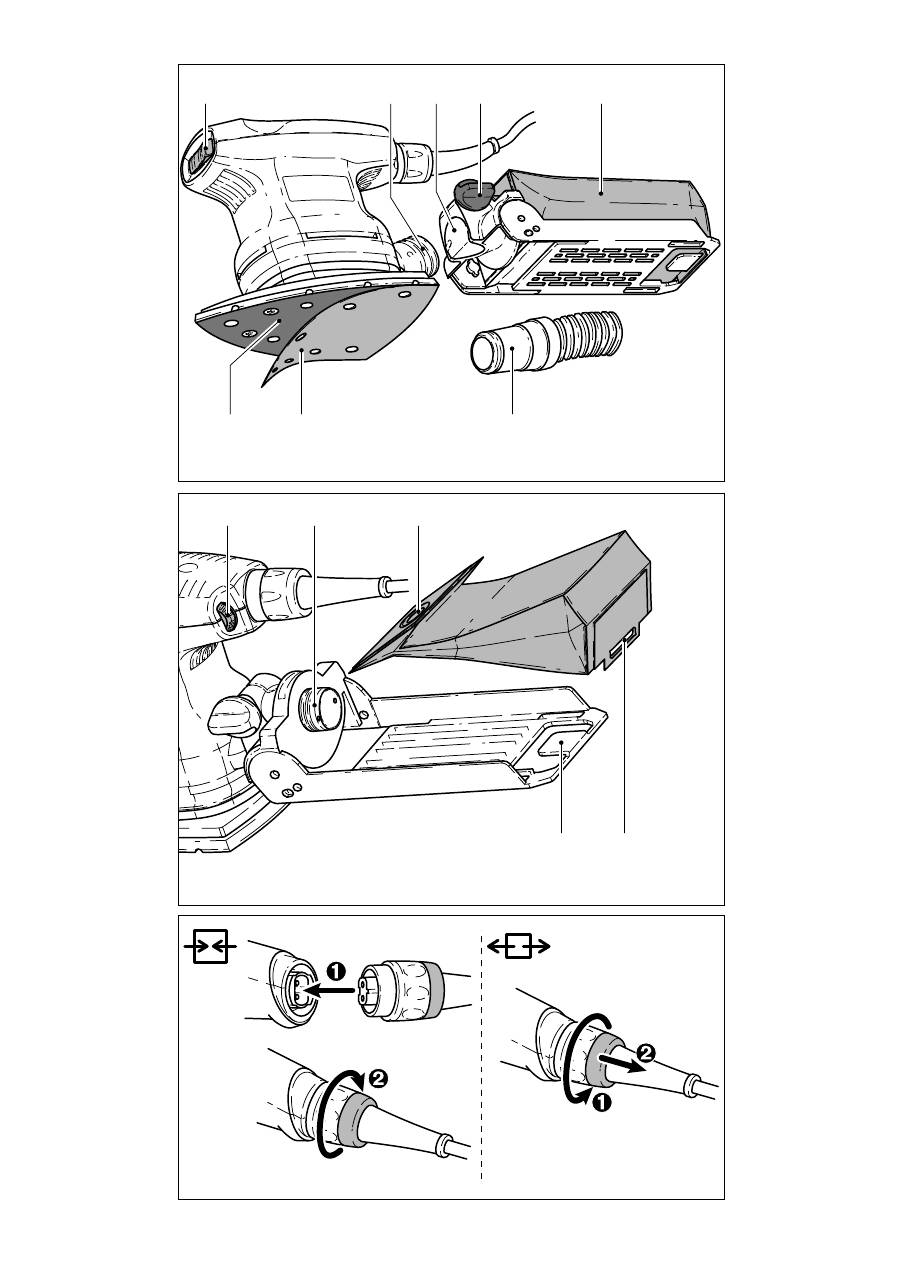

2.1 2.2 2.3 1.1 1.5 1.4 1.3 1.2 2.5 2.4 1.6 1.7 1.8

6

Deltaschleifer

Technische

Daten

DTS 400 Q

DTS 400 EQ

Leistung 200

W

Leerlaufdreh-

zahl

14.000 min

-1

  5.000 -

14.000 min

-1

Arbeitshübe

28.000 min

-1

10.000 -

28.000 min

-1

Schleifhub

2,0 mm

Schleifschuh

100 x 150 mm

(Delta-Form)

Gewicht

1,1 kg (ohne Kabel)

Schutzklasse

 / II

Die angegebenen Abbildungen befi nden sich am

Anfang der Bedienungsanleitung.

Symbole

Warnung vor allgemeiner Gefahr

Gehörschutz tragen!

 Anleitung/Hinweise lesen!

1 Bestimmungsgemäße

Verwendung

Die Maschine ist bestimmungsgemäß vorgese-

hen zum Schleifen von Holz, Kunststoff, Stein,

Verbundwerkstoffen, Farbe/Lacke, Spachtel-

masse und ähnlichen Werkstoffen. Metall und

asbesthaltige Werkstoffe dürfen nicht bearbeitet

werden. Aufgrund ihrer Größe, ihres Gewichtes

und ihrer Leistung, ist die Maschine insbeson-

dere zur Bearbeitung kleiner Flächen sowie für

Überkopfarbeiten geeignet.

Wegen der elektrischen Sicherheit darf die Ma-

schine nicht feucht sein und nicht in feuchter

Umgebung betrieben werden. Die Maschine darf

nur für Trockenschliff verwendet werden.

Für Schäden und Unfälle bei nicht be-

stimmungsgemäßem Gebrauch haftet

der Benutzer.

2 Sicherheitshinweise

2.1 Allgemeine

Sicherheitshinweise

Warnung!

Lesen Sie sämtliche Sicher-

heitshinweise und Anweisungen.

Fehler

bei der Einhaltung der Warnhinweise und Anwei-

sungen können elektrischen Schlag, Brand und/

oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und An-

weisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete

Begriff „Elektrowerkzeug“ bezieht sich auf netz-

betriebene Elektrowerkzeuge (mit Netzkabel)

und auf akkubetriebene Elektrowerkzeuge (ohne

Netzkabel).

2.2

Maschinenspezifi sche Sicherheitshin-

weise

- Tragen Sie, wegen den beim Schleifen auftre-

tenden Gefahren, stets eine Schutzbrille.

- Entstehen beim Schleifen explosive oder selbst-

entzündliche Stäube, so sind unbedingt die Be-

arbeitungshinweise des Werkstoffherstellers zu

beachten.

- Beim Arbeiten können schädliche/giftige Stäu-

be entstehen (z. B. bleihaltiger Anstrich, einige

Holzarten und Metall). Das Berühren oder Ein-

atmen dieser Stäube kann für die Bedienperson

oder in der Nähe befi ndliche Personen eine Ge-

fährdung darstellen. Beachten Sie die in Ihrem

Land gültigen Sicherheitsvorschriften. Schlie-

ßen Sie das Elektrowerkzeug an eine geeignete

Absaugeinrichtung an. Tragen Sie zum Schutz

Ihrer Gesundheit eine P2-Atemschutzmaske.

2.3 Emissionswerte

Die nach EN 60745 ermittelten Werte betragen

typischerweise:

Schalldruckpegel 70

dB(A)

Schallleistungspegel 81

dB(A)

Messunsicherheitszuschlag

K = 3 dB

Gehörschutz tragen!

Schwingungsgesamtwerte (Vektorsumme dreier

Richtungen) ermittelt entsprechend EN 60745:

Schwingungsemissionswert

(3-achsig) a

h

 = 4,0 m/s

2

Unsicherheit

K = 2,0 m/s²

Die angegebenen Emissionswerte (Vibration,

Geräusch)

– dienen dem Maschinenvergleich,

– eignen sich auch für eine vorläufi ge Einschät-

zung der Vibrations- und Geräuschbelastung

beim Einsatz,

– repräsentieren die hauptsächlichen Anwendun-

gen des Elektrowerkzeugs.

Erhöhung möglich bei anderen Anwendungen, mit

anderen Einsatzwerkzeugen oder ungenügend

gewartet. Leerlauf- und Stillstandszeiten der

Maschine beachten!

7

3

Elektrischer Anschluss und Inbetrieb-

nahme

Die Netzspannung muss mit der Angabe

auf dem Leistungsschild übereinstimmen.

Schalten Sie die Maschine vor dem An-

schließen oder Lösen der Netzanschluss-

leitung stets aus!

Anschließen und Lösen der Netzanschlussleitung

siehe Bild 3. Der Schalter (1.1) dient als Ein-/Aus-

Schalter (I = Ein/0 = Aus).

4 Elektronik

Der  DTS 400 EQ besitzt eine elektroni-

sche Regelung, mit der sich die Drehzahl

stufenlos variieren lässt.

Dadurch können Sie die Schleifgeschwindigkeit

dem jeweiligen Werkstoff optimal anpassen (siehe

Kapitel 6). Stellen Sie die Drehzahl am Stellrad

(2.1) ein.

5

Einstellungen an der Maschine

Ziehen Sie vor allen Arbeiten an der

Maschine stets den Netzstecker aus der

Steckdose.

5.1 Staubabsaugung

Schließen Sie die Maschine stets an eine

Absaugung an. Die Staubabsaugung

verhindert hohe Staub-

belastungen in der Arbeitsluft und größere Ver-

schmutzungen am Arbeitsplatz. Der Schleifstaub

wird durch die Absaugkanäle im Schleifschuh

direkt an der Abriebstelle abgesaugt.

a) Eigenabsaugung

Die Maschinen sind serienmäßig mit einer Eigen-

absaugung ausgestattet. Der Schleifstaub wird

durch Absaugöffnungen im Schleifschuh (1.8)

abgesaugt und im Turbofi lter (1.5) aufgefangen.

Wenn der Turbofi lter so weit mit Schleifstaub

gefüllt ist, dass die Absaugleistung nachlässt, ist

dieser zu wechseln.

Montage eines Turbofi lters

- Vorderes Kartonteil des Turbofi lters mit Dicht-

lippe (2.3) auf den Absaugstutzen (2.2) des Fil-

terhalters schieben,

- hinteres Kartonteil mit Schlitz (2.4) auf die Hal-

terippe (2.5) des Filterhalters stecken,

- Filterhalter mit der Öffnung (1.3) bis zum An-

schlag auf den Absaugstutzen (1.2) der Maschi-

ne stecken und mit Drehknopf (1.4) festklem-

men.

b)

Fremdabsaugung mit Absauggerät

Um bei längeren Schleifarbeiten einen häufi gen

Wechsel des Turbofi lters zu vermeiden, kann,

anstelle der Eigenabsaugung, ein Festool-Ab-

sauggerät angeschlossen werden. Dazu wird der

Absaugschlauch (Ø 27 mm (1.6)) des Absauggerä-

tes auf den Absaugstutzen (1.2) gesteckt.

5.2 Schleifmittel

befestigen

Verwenden Sie nur originale Festool-

Schleifmittel!

Auf den Stickfi x-Schleifschuhen können selbst-

haftende Schleifmittel wie Stickfi x-Schleifpapiere

und Schleifvliese befestigt werden. Die Schleif-

mittel (1.7) werden einfach auf den Schleifschuh

(1.8) aufgedrückt und nach Gebrauch wieder

abgezogen.

6 Arbeitshinweise

Überlasten Sie die Maschine nicht, indem Sie

diese zu stark andrücken! Sie erreichen das bes-

te Schleifergebnis, wenn Sie mit mäßig starkem

Anpressdruck arbeiten. Die Schleifl eistung und

-qualität hängen im wesentlichen von der Wahl

des richtigen Schleifmittels ab. Für Maschinen mit

Elektronik empfehlen wir folgende Einstellungen

des Stellrades (2.1):

Stellrad-Stufe

- Schleifarbeiten

5 - 6

- Schleifen mit max. Abrieb

- Abschleifen alter Farben

-  Schleifen von Holz und Furnier vor der Lackierung

- Lackzwischenschliff auf Flächen

4 - 5

- Schleifen von dünn aufgetragenem Vorlack

- Schleifen von Holz mit Schleif-Vlies

- Kantenbrechen an Holzteilen

- Glätten von grundierten Holzfl ächen

3 - 4

- Schleifen von Vollholz- und Furnierkanten

- Schleifen im Falz von Fenstern und Türen

- Lackzwischenschliff an Kanten

- Anschleifen von Naturholzfenstern mit Schleif-

Vlies

- Glätten der Holzoberfl äche vor dem Beizen mit

Schleif-Vlies

- Abreiben gebeizter Flächen mit Schleif-Vlies

- Abreiben oder Abheben der überfl üssigen Kalk-

paste mit Schleif-Vlies

2 - 3

- Lackzwischenschliff auf gebeizten Flächen

8

- Säubern von Naturholz-Fensterfälzen mit

Schleif-Vlies

1 - 2

- Schleifen von gebeizten Kanten

- Schleifen von thermoplastischen Kunststoffen.

7 Zubehör

Verwenden Sie zu Ihrer eigenen Sicher-

heit nur original Festool-Zubehör und

Ersatzteile.

Festool bietet für jeden Anwendungsfall das

passende Zubehör, Schleif- und Poliermittel an.

Die Bestellnummern für Zubehör und Werkzeu-

ge fi nden Sie in Ihrem Festool-Katalog oder im

Internet unter „www.festool.com“.

8

Wartung und Pfl ege

Ziehen sie vor allen Arbeiten an der

Maschine stets den Netzstecker aus der

Steckdose!

Alle Wartungs- und Reparaturarbeiten,

die ein Öffnen des Motorgehäuses erfor-

dern, dürfen nur von einer autorisierten

Kundendienstwerkstatt durchgeführt

werden.

Kundendienst und Reparatur:

Nur durch Hersteller oder durch Service-

werkstätten. Nächstgelegene Adresse

unter: www.festool.com/Service

EKAT

1

2

3

5

4

Nur original Festool Ersatzteile verwen-

den! Bestell-Nr. unter

www.festool.com/Service

Zur Sicherung der Luftzirkulation müssen die

Kühlluftöffnungen im Motorgehäuse stets frei und

sauber gehalten werden.

Das Gerät ist mit selbstabschaltbaren Spezial-

kohlen ausgerüstet. Sind diese abgenutzt, erfolgt

eine automatische Stromunterbrechung und das

Gerät kommt zum Stillstand.

9

Entsorgung

Werfen Sie Elektrowerkzeuge nicht in den

Hausmüll! Führen Sie die Geräte, Zubehör und

Verpackungen einer umweltgerechten Wieder-

verwertung zu. Beachten Sie dabei die geltenden

nationalen Vorschriften.

Nur EU:

 Gemäß Europäischer Richtlinie 2002/96/

EG müssen verbrauchte Elektrowerkzeuge ge-

trennt gesammelt und einer umweltgerechten

Wiederverwertung zugeführt werden.

Informationen zur REACh:

www.festool.com/reach

9

Delta sander

Technical data

DTS 400 Q

DTS 400 EQ

Power 200

W

Speed 14,000

rpm

  5,000 -

14,000 rpm

Working strokes

28,000 rpm

10,000 -

28,000 rpm

Sanding stroke

2.0 mm

Sanding pad

100 x 150 mm

(delta form)

Weight

1.1 kg (excluding cable)

Degree of

protection

 / II

The specifi ed illustrations can be found at the

beginning of the operating instructions.

Symbols

Warning of general danger

Wear ear protection!

  Read the Operating Instructions/Notes!

1 Intended

use

As specifi ed, the machines are designed for sand-

ing wood, plastic, stone, composite materials,

paint/varnish, fi ller and similar materials. Metal

and materials containing asbestos must not be

processed. The machine is particularly suitable

for processing smaller surfaces and overhead

work because of its size, its weight and its output.

For reasons of electrical safety the machine must

not be damp nor operated in a humid environment.

The machine may only be used for dry sanding.

The user is liable for damage and injury

resulting from incorrect usage!

2 Safety

instructions

2.1

General Safety Rules

WARNING! Read all safety warnings and

all instructions.

Failure to follow the warn-

ings and instructions may result in electric shock,

fi re and/or serious injury.

Save all warnings and instructions for future

reference.

The term „power tool“ in the warnings refers

to your mains-operated (corded) power tool or

battery-operated (cordless) power tool.

2.2 Tool-specifi c safety rules

- Always wear protective goggles because of pos-

sible dangers when sanding.

- The manufacturer’s handling and processing

instructions must be observed without fail if

explosive or self-igniting dusts are likely to oc-

cur during sanding.

- Harmful/toxic dusts can occur during your work

(e.g. lead-containing paint, some types of wood

and metal). Contact with these dusts, espe-

cially inhaling them, can represent a hazard for

operating personnel or persons in the vicinity.

Comply with the safety regulations that apply

in your country. Connect the electric power tool

to a suitable extraction system. To protect your

health, wear a P2 protective mask.

-

Only for AS/NZS:

The tool shall always be sup-

plied via residual current device with a rated

residual current of 30 mA or less.

2.3

Noise and vibration information

The typical values determined in accordance with

EN 60745 are:

Sound-pressure level

70 dB(A)

Sound-power level

81 dB(A)

Measuring uncertainty allowance

K = 3 dB

Wear ear protection!

Overall vibration levels (vector sum for three di-

rections) measured in accordance with EN 60745:

Vibration emission level (3-axis)

a

h

 = 4.0 m/s

2

Uncertainty

K = 2.0 m/s²

The specifi ed emissions values (vibration, noise)

– are used to compare machines.

– They are also used for making preliminary

estimates regarding vibration and noise loads

during operation.

– They represent the primary applications of the

power tool.

Increase possible for other applications, with oth-

er insertion tools or if not maintained adequately.

Take note of idling and downtimes of machine!

3

Power supply and start-up

The mains voltage must correspond to

the specifi cation on the rating plate.

Always switch the machine off before con-

necting or disconnecting the mains lead!

10

See Fig. 3 for connection and disconnection of the

power cable.

Switch (1.1) serves as an On/Off switch (I = On/0

= Off).

4 Electronics

The DTS 400 EQ has an electronic control

with which the rotational speed can be

varied step-free.

This allows the sanding speed to be adapted to

the optimum level according to the material con-

cerned (see Chapter 6).

The speed is set using the rotary control button

(2.1).

5 Machine

settings

Always remove the power supply plug

from the socket before carrying out any

work on the machine.

5.1 Dust

extraction

Always connect the machine to a dust

extractor. Dust extractors prevent large

accumulations of dust in

the air in the working environment and dirt col-

lecting at the workplace. Sanding dust is extracted

through the extraction channels in the sanding

pad directly to the material removal point.

a) Inboard

extraction

The machines are fi tted with inboard extraction as

standard. The sanding dust is extracted through

suction openings in the sanding base (1.8) and

trapped in the turbo-fi lter (1.5). The turbo-fi lter

has to be changed when it is so full of dust that

the extraction power diminishes.

Inserting a turbo-fi lter

- Push the front cardboard section of the turbo-

fi lter with the sealing lip (2.3) onto the extraction

nozzle (2.2) of the fi lter holder

- Insert rear cardboard section with slot (2.4) onto

the retaining strip (2.5) of the fi lter holder

- Push the fi lter holder with its opening (1.3) as

far as it will go onto the extraction nozzle (1.2)

of the machine and clamp tight by turning rotary

knob (1.4).

b)

External extraction by an extraction unit

In order to avoid frequent changing of the turbo-

fi lter when carrying longer sanding jobs, it is

possible to connect a Festool extractor to the unit

instead of using inboard extraction. In this case,

the extraction pipe (Ø 27 mm (1.6)) of the extrac-

tion unit is connected to the suction nozzle (1.2).

5.2

Attaching sanding material

Always use original Festool sanding ma-

terials!

Self-adhesive abrasives such as Stickfi x  sand-

paper and sanding fl eeces can be attached to

Stickfi x sanding shoes. The abrasives (1.7) are

simply pressed onto the sanding shoe (1.8) and

pulled off after use.

6

lnstructions on application

Never overload the tool by using too much pres-

sure!

The best sanding results are achieved when ap-

plying moderate pressure.

The sanding performance and quality depend

mainly on the choice of the right sanding material.

We recommend the following settings on the ro-

tary control (2.1) for electronic tools:

Rotary control setting

- sanding work

5 - 6

- sanding with max. drive

- sanding old paint

- sanding wood and veneer prior to painting

- interim sanding of paint on surfaces

4 - 5

- sanding of thinly applied primer

- sanding of wood with sanding vlies

- sanding edges on wooden parts

- smoothing primed wooden surfaces.

3 - 4

- sanding full wooden and veneer edges

- sanding in the grooves/rebates of windows and

doors

- interim paint sanding on edges

- pre-sanding natural wood windows with sanding

vlies

- smoothing wood surfaces with sanding felt prior

to staining

- rubbing down stained surfaces with sanding

vlies

- rubbing down or removing excess lime paste

with sanding vlies

11

2 - 3

- interim paint sanding on stained surfaces

- cleaning natural wood window grooves with

sanding felt

1 - 2

- sanding stained edges

- sanding thermoplastic synthetics

7 Accessories

For your own safety, use only original

Festool accessories and spare parts.

Festool offers the appropriate accessories, sand-

ing and polishing attachments for every applica-

tion. The accessory and tool order number can be

found in the Festool catalogue or on the Internet

under “www.festool.com”.

8

Maintenance and care

Always remove the power supply plug

from the socket before carrying out any

work on the machine.

All maintenance and repair work which

requires the motor casing to be opened

may only be carried out by an authorised

service centre.

Customer service and repair.

Only

through manufacturer or service work-

shops: Please fi nd the nearest address

at: www.festool.com/Service

EKAT

1

2

3

5

4

Use only original Festool spare parts!

Order No. at: www.festool.com/Service

The cool air openings in the motor casing must

always be kept clean and unobstructed to ensure

air circulation.

The tool is fi tted with special motor brushes with

an automatic cut-out. When the brushes become

worn the power supply is shut off automatically

and the tool comes to a standstill.

9

Disposal

Do not throw the power tool in your household

waste! Dispose of machines, accessories and

packaging at an environmentally-responsible

recycling centre. Observe the valid national regu-

lations.

EU only

: European Directive 2002/96/EC stipulate

that used electric power tools must be collected

separately and disposed of at an environmentally

responsible recycling centre.

Information on REACh:

www.festool.com/reach

12

Ponceuse triangulaire

Données tech-

niques

DTS 400 Q

DTS 400 EQ

Puissance 200

W

Rotation

14.000

min

-1

  5.000 -

14.000 min

-1

Courses de travail

28.000 min

-

1

10.000 -

28.000 min

-1

Course de ponçage

2,0 mm

Patin de ponçage

100 x 150 mm

(forme delta)

Poids

1,1 kg (sans câble)

Classe de protection

 / II

Les illustrations indiquées se trouvent au début

du mode d‘emploi.

Symboles

Avertissement de danger

Munissez-vous de casques anti-bruit!

  Lire la notice / les instructions !

1 Utilisation

conforme

La machine est conçue pour le ponçage des

matériaux suivants : bois, plastique, métal, pierre,

aggloméré, peinture/laque, mastic et matériaux

similaires. Les métaux et du matériau comportant

de l‘amiante ne doivent pas être traités.  En raison

de sa taille, de son poids et de sa puissance, la

machine est adaptée notamment au traitement de

petites surfaces ainsi qu‘aux travaux au-dessus

de la tête.

Pour des raisons de sécurité électrique, cette

machine ne doit pas être humide ni être utilisée

dans un environnement humide. Cette machine

ne doit être utilisée que pour un polissage à sec.

L‘utilisateur est responsable des dégâts

ou accidents qu‘il peut provoquer en ne

respectant pas les dispositions de sécu-

rité.

2

Informations de sécurité

2.1

Indications générales de sécurité

ATTENTION ! Lire toutes les consignes de

sécurité et indications.

Le non-respect des

avertissements et instructions indiqués ci-après

peut entraîner un choc électrique, un incendie et/

ou de graves blessures.

Conservez toutes les

consignes de sécurité et notices pour une réfé-

rence future.

Le terme « outil » dans les avertissements fait

reference à votre outil électrique alimenté par

le secteur (avec cordon d’alimentation) ou votre

outil fonctionnant sur batterie (sans cordon d’ali-

mentation).

2.2

Consignes de sécurité spécifi ques à la

machine

- Portez toujours des lunettes de protection

contre les dangers du ponçage.

- En cas de poussières explosives ou auto-infl am-

mables dues au ponçage, il faut absolument res-

pecter les indications du fabricant du matériau

concernant l’usinage.

- Pendant le travail, des poussières nocives/

toxiques peuvent apparaître (p.ex. peinture

contenant du plomb, certaines essences de bois,

métal). Le contact ou l‘inhalation de ces pous-

sières peut présenter un danger pour l‘utilisa-

teur ou les personnes se trouvant à proximité.

Veuillez respecter les prescriptions de sécurité

en vigueur dans votre pays. Raccordez l‘outil

électrique à un dispositif d‘aspiration adapté.

Pour votre santé, portez un masque de protec-

tion respiratoire de classe P2.

2.3 Information concernant le niveau sonore

et les vibrations

Les valeurs typiques obtenues selon EN 60745

sont les suivantes :

Niveau de pression acoustique

70 dB(A)

Niveau de puissance sonore

81 dB(A)

Majoration pour incertitude de mesure  K = 3 dB

Munissez-vous de casques anti-bruit!

Valeurs vibratoires globales (somme vectorielle

tridirectionnelle) déterminées selon EN 60745 :

Valeur d‘émission vibratoire

(tridirectionnelle)

a

h

 = 4,0 m/s

2

Incertitude

K = 2,0 m/s²

Les valeurs d’émission indiquées (vibration, bruit)

– sont destinées à des fi ns de comparaisons entre

les outils.

– Elles permettent également une estimation

provisoire de la charge de vibrations et de la

nuisance sonore lors de l’utilisation

– et représentent les principales applications de

l’outil électrique.

Cependant, si la ponceuse est utilisée pour

d’autres applications, avec d’autres outils de tra-

vail ou est insuffi samment entretenue, la charge

13

de vibrations et la nuisance sonore peuvent être

nettement supérieures. Tenir compte des temps

de ralenti et d’immobilisation de l’outil !

3

Raccordement électrique et mise en

route

La tension du réseau doit correspondre

aux indications de la plaque signalétique.

  Avant de brancher ou de débrancher le

câble de raccordement secteur, il est

absolument indispensable de toujours

mettre la machine hors marche !

Voir en fi gure 3 la connexion et la déconnexion du

câble de raccordement au secteur.

L‘interrupteur (1.1) sert d‘interrupteur marche,

arrêt (I = Marche/ 0 = Arrêt).

4 Électronique

  La DTS 400 EQ possède un réglage

électronique permettant une variation

progressive de la vitesse de rotation.

Ceci permet une adaptation optimale

de la vitesse du ponçage aux différents

matériaux (cf. chapitre 6). La vitesse de

rotation est réglée par la molette (2.1).

5

Réglages de la machine

  Avant d‘entreprendre une quelconque

intervention sur la machine, débrancher

la prise de courant !

5.1

Aspiration de la poussière

  Raccorder toujours la machine à une

aspiration. L‘aspiration de la poussière

empêche des lourdes charges

de l‘air environnant par des poussières et des

fortes salissures du lieu de travail.

La poussière de ponçage est aspirée directement

à son point de production par les canaux d‘aspi-

ration du patin de ponçage.

a) Dispositif

d‘auto-aspiration

Les machines sont équipées en série d‘un dispo-

sitif d‘auto-aspiration. La poussière de ponçage

est aspirée à travers les orifi ces d‘aspiration du

patin de ponçage (1.8) puis collectée dans le fi ltre

turbo (1.5). Lorsque le fi ltre turbo est rempli de

poussières, la performance d‘aspiration baisse et

il faut le remplacer.

Montage d‘un fi ltre turbo

- Faire glisser la partie avant du fi ltre avec la lèvre

d‘étanchéité (2.3) sur le manchon d‘aspiration

(2.2) du porte-fi ltre,

- placer la partie arrière du carton avec la fente

(2.4) sur la nervure de maintien (2.5) du porte-

fi ltre,

- placer le porte-fi ltre avec l‘orifi ce (1.3) jusqu‘à

l‘arrêt sur le manchon d‘aspiration (1.2) de la

machine et serrer à l‘aide du bouton tournant

(1.4).

b)

Aspiration extérieure à l‘aide d‘un aspi-

rateur

Afi n d‘éviter d‘avoir à remplacer souvent le fi ltre

turbo, on peut raccorder un aspirateur Festool à

la place du dispositif d‘auto-aspiration. Pour ce

faire, le fl exible d‘aspiration (Ø 27 mm (1.6)) de

l‘aspirateur est monté sur le manchon d‘aspira-

tion (1.2).

5.2 Fixer

l‘abrasif

N‘utilisez que des produits abrasifs ori-

ginaux Festool !

Sur les patins de ponçage Stickfi x, on peut fi xer

des abrasifs auto-agrippants comme les toiles

émeri et les feutres de polissage Stickfi x.  Les

abrasifs (1.7) sont simplement appliqués à la

main sur le patin de ponçage (1.8) et retirés de la

même façon après usage.

6

Informations de travail

Ne surchargez pas la machine en appuyant trop

fort ! Vous obtiendrez le meilleur résultat de pon-

çage avec une pression d‘application moyenne. Le

rendement et la qualité du ponçage dépendent

essentiellement de la sélection de l‘abrasif adé-

quat.

Pour des machines électroniques nous pré-co-

nisons les réglages ci-après de la molette (2.1):

Position de la molette

- Travaux de ponçage

5 - 6

- Ponçage à entraînement max.

- Ponçage d‘anciennes peintures

- Ponçage de bois et de contreplacage avant

application du vernis

- Ponçage intermédiaire du vernis de surfaces

4 - 5

- Ponçage d‘un enduit appliqué en fi ne couche

-  Ponçage de bois à l‘aide du non-tissé de ponçage

- Réalisation de chants sur des pièces en bois

- Lissage de surfaces en bois à enduit

3 - 4

- Ponçage de bordures en bois massif et contre-

plaquées

- Ponçage dans la rainure de fenêtres et de portes

- Ponçage intermédiaire du vernis de chants

- Ponçage de fenêtres en bois nature à l‘aide du

non-tissé de ponçage

- Lissage de la surface en bois avant le décapage

à l‘aide du non-tissé de ponçage

14

- Ponçage de surfaces décapées à l‘aide du non-

tissé de ponçage

- Ponçage ou enlèvement de la pâte de chaux

superfl ue à l‘aide du non-tissé de ponçage

2 - 3

- Ponçage intermédiaire de vernis de surfaces

décapées

- Nettoyage de rainures de fenêtres en bois à

l‘aide du non-tissé de ponçage

1 - 2

- Ponçage de chants décapés

-  Ponçage de matières synthétiques thermo-plas-

tiques

7 Accessoires

Pour votre propre sécurité, n‘utiliser que

des accessoires et pièces de rechange

Festool d‘origine.

Festool propose pour chaque application les

accessoires ainsi que les produits de ponçage et

de polissage correspondants. Les références des

accessoires et outils fi gurent dans le catalogue

Festool ou sur Internet sous  „www.festool.com“.

8

Entretien et maintenance

  Avant d‘entreprendre une quelconque

intervention sur la machine, débrancher

la prise de courant !

Tout entretien ou réparation qui nécessite

l‘ouverture du capot du moteur ne doit

être entrepris que par un atelier autorisé.

Seuls le fabricant et un atelier homologué

sont habilités à effectuer

toute répara-

tion ou service

. Les adresses à proximité

sont disponibles sur:

 www.festool.com/Service

EKAT

1

2

3

5

4

Utilisez uniquement des pièces de re-

change Festool d‘origine.Référence sur

www.festool.com/Service

Pour assurer une bonne circulation de l‘air de

refroidissement, il faut que les ouvertures du car-

ter du moteur soient propres et non encrassées.

La machine est équipée de charbons spécifi ques à

coupure automatique. Si ces charbons sont usés,

il y a coupure de courant automatique et arrêt du

fonctionnement de la machine.

9

Elimination

Ne jetez pas les outils électriques avec les ordures

ménagères ! Eliminez les appareils, les acces-

soires et les emballages de façon compatible avec

l’environnement. Respectez en cela les disposi-

tions nationales en vigueur.

Uniquement UE

: conformément à la directive

européenne 2002/96/CE, les outils électriques

usagés doivent être collectés séparément et recy-

clés de façon compatible avec l’environnement.

nformations à propos de REACh:

www.festool.com/reach

15

Las fi guras indicadas se encuentran al comienzo

del manual de instrucciones.

Símbolos

Aviso ante un peligro general

¡Usar protectores auditivos!

  ¡Leer las instrucciones e indicaciones!

1

Uso conforme a la destinación

Conforme a las especifi caciones, la máquina está

prevista para lijar madera, plástico, piedra, ma-

teriales compuestos, pintura / barniz, emplaste

y materiales similares. Con este útil no se deben

trabajar metales ni materiales que contengan

amianto. Debido a su tamaño, su peso y su poten-

cia, la máquina es especialmente apropiada para

el trabajado de superfi cies pequeñas, así como

para realizar trabajos por encima de la cabeza.

Por motivos de seguridad eléctrica, la máquina

no puede estar húmeda ni trabajar en entornos

húmedos. La máquina sólo puede usarse para el

lijado en seco.

El usuario responde de los daños y acci-

dentes que puedan derivarse de un uso

no conforme a lo previsto.

2

Instrucciones de seguridad

2.1

Instrucciones generales de seguridad

¡ATENCIÓN! Lea íntegramente las instruc-

ciones e indicaciones de seguridad.

El

incumplimiento de dichas instrucciones e indica-

ciones puede dar lugar a descargas eléctricas,

incendios o lesiones graves.

Guarde todas las indicaciones de seguridad

e instrucciones para futuras referencias.

El

término herramienta eléctrica empleado en las

siguientes advertencias de peligro se refi ere  a

herramientas eléctricas de conexión a la red (con

cable de red) y a herramientas eléctricas accio-

nadas por acumulador (o sea, sin cable de red).

2.2

Indicaciones de seguridad específi cas de

la máquina

- Debido a los peligros que se pueden presentar,

lleve siempre puestas unas gafas de protección

durante el trabajo con la lijadora.

-  Cuando durante el lijado se produzcan polvos ex-

plosivos o autoin-fl amables, se deberán obser-

var imprescindiblemente las instrucciones de

trabajado /mecanizado de la casa pro-ductora

del material que está siendo trabajado.

- Al trabajar puede producirse polvo perjudicial/

tóxico (p. ej. de pintura de plomo, algunos tipos

de madera y metal). El contacto o la inhalación

de este polvo puede suponer una amenaza para

la persona que realiza el trabajo o aquellas que

se encuentren cerca. Observe las normativas de

seguridad vigentes en su país. Conecte la herra-

mienta eléctrica a un equipo de aspiración apro-

piado. Utilice por el bien de su salud una mas-

carilla de protección respiratoria con fi ltro P2.

2.3

Información relacionada con el ruido y

vibraciones

Los valores obtenidos según la norma EN 60745

alcanzan normalmente:

Nivel de intensidad sonora

70 dB(A)

Potencia sonora

81 dB(A)

Factor de inseguridad de medición

K = 3 dB

¡Usar protectores auditivos!

Valores totales de oscilaciones (suma de los

vectores de las tres direcciones) determinados

según EN 60745:

Valor de emisión de oscilaciones

(3 ejes)

a

h

 = 4,0 m/s

2

Factor de inseguridad

K = 2,0 m/s²

Las emisiones especifi cadas (vibración, ruido)

– sirven para comparar máquinas,

– son adecuadas para una evaluación provisional

de los valores de vibración y ruido en funciona-

miento

– y representan las aplicaciones principales de la

herramienta eléctrica.

Ampliación posible con otras aplicaciones, me-

diante otras herramientas o con un manteni-

miento inadecuado. Tenga en cuenta la marcha

en vacío y los tiempos de parada de la máquina.

Datos técnicos

DTS 400 Q

DTS 400 EQ

Potencia 200

W

Velocidad 14.000

min

-1

5.000 -

14.000 min

-1

Movimientos de

trabajo

28.000 min

-1

10.000 -

28.000 min

-1

Órbita

2,0 mm

Zapata

100 x 150 mm

(Delta-Form)

Peso

1,1 kg (sin cable)

Clase de protección

 / II

Lijadora delta

16

3

Conexión eléctrica y puesta en funcio-

namiento

La tensión de la red debe coincidir con los

datos que fi guran en la placa indicadora

de potencia.

  ¡Apague siempre la máquina antes de

conectar o sacar el cable de conexión a

la red!

Ver la fi gura 3 para enchufar y desenchufar el

cable de conexión a la red.

El interruptor (1.1) sirve de interruptor de co-

nexión/desconexión (I = conectado/0 = desco-

nectado).

4 Sistema

electrónico

  La lijadora DTS 400 EQ dispone de una

posibilidad de regulación electrónica, con

la que se puede variar el número de revo-

luciones en progresión continua. De este

modo es posible adaptar óptimamente la

velocidad de lijado al respectivo material

(véase capítulo 6).

El número de revoluciones se ajusta en la rueda

de ajuste (2.1).

5

Ajustes en la máquina

¡Antes de realizar cualquier trabajo en la

máquina se debe retirar el enchufe de la

caja de contacto!

5.1

Dispositivo de aspiración de polvo

  Conecte siempre la máquina a la aspira-

ción. El dispositivo de aspiración de polvo

evita altas cargas de polvo en el aire de

trabajo y ensuciamientos considerables

en el puesto de trabajo.

El polvo resultante del lijado se aspira direc-

tamente en la zona de abrasión a través de los

canales de aspiración de la zapata.

a) Dispositivo

autoaspirador

Las máquinas están equipadas como equipo de

serie con un dispositivo autoaspirador. El polvo de

lijado es aspirado por las aberturas de aspiración

que se encuentran en el plato de lijado (1.8) y es

recogido en el turbofi ltro (1.5). Cuando el turbo-

fi ltro se ha llenado hasta el punto de que se nota

una merma de la capacidad de aspiración, se

deberá proceder a su cambio.

Montaje de un turbofi ltro

-  Desplazar la parte delantera de cartón del turbo-

fi ltro con labio de hermetización (2.3) sobre la tu-

buladura de aspiración (2.2) del soporte del fi ltro,

- meter la parte trasera de cartón con ranura (2.4)

sobre la aleta de retención (2.5) del soporte del

fi ltro,

- meter el soporte del fi ltro con la abertura (1.3)

hasta el tope sobre la tubuladura de aspiración

(1.2) de la máquina y fi jarlo con el botón giratorio

(1.4).

b)

Dispositivo de aspiración ajena con as-

pirador

A fi n de evitar un frecuente cambio del turbofi ltro

durante trabajos de lijado relativamente largos,

en lugar del dispositivo autoaspirador se puede

conectar un aspirador Festool. Para ello se cala

el tubo fl exible de aspiración (Ø 27 mm (1.6)) del

aspirador sobre la tubuladura de aspiración (1.2).

5.2

Fijación del material abrasivo

  ¡Emplee únicamente material abrasivo

original de Festool!

En la zapata Stickfi x se pueden fi jar abrasivos con

adhesivo incorporado como las hojas abrasivas

Stickfi x y vellones de lijar. Los abrasivos (1.7) se

adhieren fácilmente a la zapata (1.8) y se despe-

gan después de usarlos.

6

Indicaciones de trabajo

No sobrecargue la máquina presionándola dema-

siado sobre el objeto a lijar. Un resultado óptimo

de lijado lo conseguirá trabajando con una presión

de apriete moderada. La capacidad y calidad de

lijado dependen esencialmente de la elección del

material abraviso correcto.

Para máquinas con sistema electrónico recomen-

damos realizar los siguientes ajustes de la rueda

de ajuste (2.1):

Escalón de la rueda de ajuste

- Trabajos de lijado

5 - 6

- Lijado con accionamiento máximo

- Lijado de pinturas viejas

- Lijado de madera y de enchapados antes del

barnizado

- Lijado intermedio de barniz sobre superfi cies

4 - 5

- Lijado de barnizado previo de aplicación fi na

- Lijado de madera con velo de lijar

- Redondeado de cantos en piezas de madera

- Alisado de superfi cies de madera con pintura

de imprimación

3 - 4

- Lijado de cantos de madera maciza y de madera

enchapada

- Lijado de encajes de ventanas y puertas

- Lijado intermedio de barniz en cantos

- Lijado inicial de ventanas de madera natural con

17

velo de lijado

- Alisado de la superfi cie de madera antes del

barnizado, empleando velo de lijado

- Frotado de superfi cies barnizadas empleando

velo de lijado

- Abrasión o desprendimiento de pasta de cal

sobrante empleando el velo de lijado

2 - 3

- Lijado intermedio de pinturas sobre superfi cies

barnizadas (coloreadas con nogalina)

- Limpieza de encajes de ventanas de madera

natural con velo de lijado

1 - 2

-  Lijado de cantos pintados/coloreados con nogalina

- Esmerilado de termoplásticos.

7 Accesorios

Para su seguridad utilice únicamente ac-

cesorios y piezas de recambio originales

de Festool.

Festool ofrece para cada uso el accesorio, agente

de pulir y abrasivo adecuado. Los números de

pedido para los respectivos accesorios y herra-

mientas se encuentran en su catálogo Festool o

en la dirección de Internet „www.festool.com“.

8

Mantenimiento y conservación

¡Antes de realizar cualquier trabajo en la

máquina se debe retirar el enchufe de la

caja de contacto!

  Los trabajos de mantenimiento y repa-

ración que requieran abrir la carcasa del

motor, deben llevarse a cabo únicamente

en un taller autorizado.

El

Servicio de atención al cliente y repa-

raciones

 solo está disponible por parte

del fabricante o de los talleres de repa-

ración: encuentre la dirección más próxi-

ma a usted en:

 www.festool.com/Service

EKAT

1

2

3

5

4

Utilice únicamente piezas de recambio

Festool originales. Referencia en:

www.festool.com/Service

Para asegurar la circulación de aire, deben man-

tenerse siempre limpias y despejadas las aber-

turas para el aire de refrigeración en la carcasa

del motor.

La máquina está provista de carbones activos es-

peciales para la desconexión automática. cuando

estos carbones activos se han desgastado, se in-

terrumpe automáticamente la toma de corriente

y la máquina se para.

9

Eliminación de residuos

Nunca deseche las herramientas eléctricas junto

con los residuos domésticos. Recicle los aparatos,

accesorios y embalajes de forma respetuosa con

el medio ambiente. Tenga en cuenta la normativa

vigente del país.

Sólo UE

: De acuerdo con la Directiva europea

2002/96/CE, las herramientas eléctricas usadas

se someterán a una recogida selectiva y a una

reutilización compatible con el medio ambiente.

Información sobre REACh:

www.festool.com/reach

18

Levigatrici triangolari

Dati tecnici

DTS 400 Q

DTS 400 EQ

Prestazione

200 W

Numero di giri

14.000 min

-1

  5.000 -

14.000 min

-1

Corse utili

28.000 min

-1

10.000 -

28.000 min

-1

Corsa di levigatura

2,0 mm

Cuffi a di levigatura

100 x 150 mm

(a forma triangolare)

Peso

1,1 kg (senza cavo)

Grado di protezione

 / II

Le fi gure indicate nel testo si trovano all’inizio

delle istruzioni per l‘uso.

Simboli

Avvertenza di pericolo generico

Utilizzare le cuffi e di protezione!

  Leggere le istruzioni/avvertenze!

1 Utilizzo

conforme

L‘utensile è progettato per la levigatura di legno,

plastica, pietra, materiali stratifi cati, colori/ver-

nici, stucco e simili.

Non sono previste per la lavorazione di metalli e

di materiali contenenti amianto.

Grazie alle sue dimensioni, al suo peso ed alla sua

potenza, la macchina è particolarmente adatta

alla lavorazione di piccole superfi ci e per lavori

sopratesta.

A causa della sicurezza elettrica, la macchina

non dev‘essere umida, né dev‘essere utilizzata in

ambienti umidi. La macchina può essere utilizzata

solamente per operazioni di lucidatura a secco.

L‘utilizzatore è responsabile di eventuali

danni o infortuni causati da un utilizzo

improprio.

2

Informazioni per la sicurezza

2.1

Istruzioni generali di sicurezza

ATTENZIONE! È assolutamente necessario

leggere attentamente tutte le avvertenze

di sicurezza e le istruzioni.

Eventuali errori nell’a-

dempimento delle avvertenze e delle istruzioni

qui di seguito riportate potranno causare scosse

elettriche, incendi e/o lesioni gravi.

Conservare tutte le avvertenze di sicurezza e i

manuali per riferimenti futuri.

Il termine «elettroutensile» utilizzato nelle avver-

tenze di pericolo si riferisce ad utensili elettrici

alimentati dalla rete (con linea di allacciamento)

ed ad utensili elettrici alimentati a batteria (senza

linea di allacciamento).

2.2

Indicazioni di sicurezza specifi che per la

macchina

- A causa dei pericoli che possono insorgere du-

rante la levigatura si raccomanda di indossare

sempre occhiali di protezione.

- Se nella levigatura si sviluppano polveri esplosi-

ve o infi ammabili si devono osservare scrupolo-

samente le norme di lavorazione del produttore

del materiale.

- Durante la lavorazione vengono prodotte polveri

dannose/velenose (ad es. pitture contenenti

piombo, alcuni tipi di legno e metallo). Il contatto

o l‘inalazione di tali polveri possono costituire

un pericolo per gli utenti o per le persone che

si trovano nelle vicinanze. Osservare le dispo-

sizioni di sicurezza valide nei rispettivi paesi.

Collegare l‘utensile ad un dispositivo adeguato

di aspirazione della polvere. Per proteggere la

salute, indossare una maschera di protezione

delle vie respiratorie P2.

2.3 Informazioni sulla rumorosità e sulle

vibrazioni

I valori rilevati in base alla norma EN 60745 ripor-

tano caratteristicamente:

Livello di pressione acustica

70 dB(A)

Potenza sonora

81 dB(A)

Supplemento per incertezza di misura   K = 3 dB

Utilizzare le cuffi e di protezione!

Valori complessivi sulle vibrazioni (somma vet-

toriale di tre direzioni) rilevati secondo la norma

EN 60745:

Valore di emissione delle vibrazioni

(3 assi)

a

h

 = 4,0 m/s

2

Incertezza

K = 2,0 m/s²

I

valori di emissione indicati (vibrazioni, rumo-

rosità)

– hanno valore di confronto tra le macchine,

– permettono una valutazione provvisoria del

carico di rumore e di vibrazioni durante l’uso,

– rappresentano l’attrezzo elettrico nelle sue

applicazioni principali.

Valori maggiori sono plausibili con altre ap-

plicazioni, con altri utensili e in caso di scarsa

manutenzione. Osservare i tempi di pausa e di

19

funzionamento a vuoto della macchina!

3

Allacciamento elettrico e messa in fun-

zione

La tensione di rete deve corrispondere a

quella indicata sulla targhetta riportante

i dati della macchina.

Disinserire sempre la macchina prima di

collegare o scollegare il cavo di alimen-

tazione!

Per collegare e scollegare il cavo di alimentazione

elettrica vedi la fi g. 3.

L‘interruttore (1.1) funziona come interruttore On/

Off (I = On/0 = Off).

4 Elettronica

La DTS 400 EQ possiede un sistema di

regolazione elettronica con cui si può

variare con continuità il numero di giri,

il quale può essere adattato in maniera

ottimale al tipo di materiale da levigare

(v. capitolo 6).

Il numero di giri viene regolato con la manopola

(2.1).

5

Impostazioni della macchina

Prima di eseguire qualsiasi lavoro sulla

macchina staccare sempre la spina dalla

presa di corrente!

5.1

Aspirazione della polvere

Allacciate sempre la macchina ad un

dispositivo di aspirazione. Il sistema di

aspirazione della polvere impedisce la

formazione di alte concentrazioni di pol-

vere nell‘aria di lavoro e grandi accumuli

di sporco sul posto di lavoro.

La polvere generata durante la levigatura viene

aspirata, mediante i canali di aspirazione presenti

nel platorello, direttamente nel punto in cui av-

viene l‘asportazione del materiale.

a) Aspirazione

propria

Le macchine sono dotate di serie con un‘aspirazio-

ne propria. La polvere di levigatura viene aspirata

nel cuffi a di levigatura (1.8) attraverso aperture di

aspirazione e quindi captata nel turbofi ltro (1.5).

Il turbofi ltro deve essere sostituito quando è così

pieno di polvere da causare la diminuzione della

potenza aspirante.

Montaggio di un turbofi ltro

- infi lare la parte anteriore di cartone del turbo-

fi ltro con labbro di tenuta (2.3) sul bocchettone

di aspirazione (2.2) del portafi ltro;

- inserire la parte posteriore con occhiello (2.4)

sulla linguetta di fermo (2.5) del portafi ltro;

- spingere il portafi ltro con l‘apertura (1.3) sul

bocchettone di aspirazione (1.2) della macchina

fi no alla battuta fi nale e bloccare con la mano-

pola (1.4).

b)

Aspirazione esterna con apparecchio di

aspirazione

Per evitare di cambiare frequentemente il tur-

bofi ltro quando si eseguono lavori di levigatura

prolungati, al posto del sistema di aspirazione

propria si può collegare un apparecchio di aspi-

razione Festool. A questo scopo, il tubo fl essibile

di aspirazione (Ø 27 mm (1.6)) dell‘apparecchio

di aspirazione viene inserito sul bocchettone di

aspirazione (1.2).

5.2

Fissaggio dell‘elemento levigante

Utilizzare solo elementi di levigatura ori-

ginali Festool!

Sulle cuffi e di levigatura Stickfi x possono essere

fi ssati abrasivi autoaderenti come ad esempio le

carte abrasive Stickfi x ed i velli di levigatura. Gli

abrasivi (1.7) vengono semplicemente collocati a

pressione sulla cuffi a di levigatura (1.8) e nuova-

mente rimossi dopo l‘uso.

6

Istruzioni di lavoro

Non sovraccaricare la macchina pre-mendola in

modo eccessivo al materiale da levigare! Il miglior

risultato di levigatura si ottiene quando si lavora

con una pressione sulla macchina moderata.

La potenza e la qualità di levigatura dipendono

essenzialmente dalla scelta del giusto elemento

levigante. Per macchine con sistema elettronico

consigliamo la seguente regolazione della rotella

(2.1):

Posizione della rotella

- Lavori di levigatura

5 - 6

- Levigatura con la massima potenza

- Asportazione di vernici vecchie

- Levigatura di legno ed impiallacciatura prima

della verniciatura

- Levigatura intermedia di vernici

4 - 5

- Levigatura di strati di mani di fondo

- Levigatura di legno con dischi Vlies

- Smussatura di elementi di legno

- Lisciatura di superfi ci di legno con mano di fondo

3 - 4

- Levigatura di legno massello e di bordi impial-

lacciati

- Levigatura di battute su fi nestre e porte

20

- Levigatura intermedia di vernici su bordi

- Levigatura di fi nestre di legno naturale con di-

schi Vlies

- Lisciatura di superfi ci di legno con dischi Vlies

prima della verniciatura

- Abrasione di superfi ci verniciate con dischi Vlies

- Abrasione o rimozione di masse calcaree con

dischi Vlies

2 - 3

- Levigatura intermedia di vernice su superfi ci

verniciate

- Pulizia di battute su fi nestre di legno naturale

con dischi Vlies

1 - 2

- Levigatura di bordi verniciati

- Levigatura di materiali termoplastici

7 Accessori

Per garantire la sicurezza personale uti-

lizzare esclusivamente accessori e parti

di ricambio Festool.

Festool offre, per ogni applicazione, l‘accessorio,

i dispositivi di levigatura e di lucidatura più adatti.

I numeri d’ordine degli accessori e degli utensili

sono riportati nel catalogo Festool o su Internet,

al sito “www.festool.com”.

8

Manutenzione e cura

Prima di eseguire qualsiasi lavoro sulla

macchina staccare sempre la spina dalla

presa di corrente!

Tutti i lavori di manutenzione e ripara-

zione per i quali sia necessario aprire la

scatola del motore devono essere eseguiti

esclusivamente da un Centro Assistenza

Clienti autorizzato.

Servizio e riparazione

 solo da parte del

costruttore o delle officine di servizio

autorizzate. Le offi cine più vicine sono

riportate di seguito:

 www.festool.com/Service

EKAT

1

2

3

5

4

Utilizzare solo ricambi originali Festool!

Cod. prodotto reperibile al sito:

www.festool.com/Service

Per garantire la circolazione dell‘aria, le apertu-

re per l‘aria di raffreddamento nella scatola del

motore devono essere tenute sempre sgombre

e pulite.

L’apparecchio è munito di spazzole autoestin-

guenti. Quando questi risultano consumati, viene

interrotta automaticamente la corrente e l’appa-

recchio si arresta.

9

Smaltimento

Non gettare gli elettroutensili nei rifi uti domestici!

Provvedere ad uno smaltimento ecologico degli

elettroutensili, degli accessori e degli imballaggi!

Osservare le indicazioni nazionali in vigore.

Solo UE

: la Direttiva europea 2002/96/CE preve-

de che gli elettroutensili usati vengano raccolti

separatamente e smaltiti in conformità con le

disposizioni ambientali.

Informazioni su REACh:

www.festool.com/reach
