Инструкция к Festool RAS 180.03 E

background image

Originalbetriebsanleitung

6

Original operating manual

11

Notice d’utilisation d’origine

16

Manual de instrucciones original

22

Istruzioni per l’uso originali

27

Originele gebruiksaanwijzing

32

Originalbruksanvisning

37

Alkuperäiset käyttöohjeet

42

Original brugsanvisning

47

Originalbruksanvisning

52

Manual de instruções original

57

Оригинал Руководства по эксплуатации

63

Originál návodu k obsluze

69

Oryginalna instrukcja eksploatacji

74

RAS 180 E

706215_001

background image

Rotationspolierer

Rotary polisher

Polisseuse rotative

Serien-Nr.

Serial no.

N° de série

RAS 180 E

495350

Jahr der CE-Kennzeichnung, Year of CE mark,

Année du marquage CE

2003

EG-Konformitätserklärung.

 Wir erklären in alleiniger

Verantwortung, dass dieses Produkt mit allen relevanten

Anforderungen folgender Richtlinien, Normen oder normativen

Dokumenten übereinstimmt: 2006/42/EG, 2004/108/EG, 2011/65/EU,

EN 60745-1, EN 60745-2-3, EN 55014-1, EN 55014-2, EN 61000-3-2,

EN 61000-3-3.

EC-Declaration of Conformity:

We declare under sole

responsibility that this product complies with all the relevant

requirements in the following Directives, standards and normative

documents: 2006/42/EC, 2004/108/EC, 2011/65/EU, EN 60745-1, EN

60745-2-3, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3.

CE-Déclaration de conformité communautaire.

 Nous certifi ons,

sous notre propre responsabilité, que ce produit satisfait aux

exigences des directives, normes ou documents correspondants

suivants : 2006/42/CE, 2004/108/CE, 2011/65/UE, EN 60745-1, EN

60745-2-3, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3.

CE-Declaración de conformidad.

Declaramos bajo nuestra

responsabilidad que este producto cumple todos los requisitos

relevantes de las siguientes directivas, normas o documentos

normativos: 2006/42/CE, 2011/65/UE, 2004/108/CE, EN 60745-1, EN

60745-2-3, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3.

CE-Dichiarazione di conformità.

Dichiariamo sotto nostra

unica responsabilità che il presente prodotto è conforme a

tutti i requisiti di rilevanza defi niti dalle seguenti direttive, norme

o documenti normativi: 2006/42/CE, 2004/108/CE, 2011/65/UE, EN

60745-1, EN 60745-2-3, EN 55014-1, EN 55014-2, EN 61000-3-2, EN

61000-3-3.

EG-conformiteitsverklaring.

 Wij verklaren en stellen ons

ervoor verantwoordelijk dat dit product volledig voldoet aan de

volgende normen en normatieve documenten: 2006/42/EG, 2004/108/

EG, 2011/65/EU, EN 60745-1, EN 60745-2-3, EN 55014-1, EN 55014-2, EN

61000-3-2, EN 61000-3-3.

EG-konformitetsförklaring.

Vi förklarar på eget ansvar att

denna produkt uppfyller alla krav enligt följande direktiv,

normer eller normgivande dokument: 2006/42/EG, 2004/108/EG,

2011/65/EU, EN 60745-1, EN 60745-2-3, EN 55014-1, EN 55014-2, EN

61000-3-2, EN 61000-3-3.

background image

EY-standardinmukaisuusvakuutus.

Täten vakuutamme

vastaavamme siitä, että tämä tuote on seuraavien direktiivien,

normien tai normiasiakirjojen asiaankuuluvien vaatimusten mukainen:

2006/42/EY, 2004/108/EY, 2011/65/EU, EN 60745-1, EN 60745-2-3, EN

55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3.

EF-konformitetserklæring:

Vi erklærer med eneansvar, at

dette produkt er i overensstemmelse med alle relevante krav i

følgende direktiver, standarder eller normative dokumenter: 2006/42/

EF, 2004/108/EF, 2011/65/EU, EN 60745-1, EN 60745-2-3, EN 55014-1,

EN 55014-2, EN 61000-3-2, EN 61000-3-3.

CE-Konformitetserklæring.

 Vi erklærer under eget ansvar at

dette produktet er i samsvar med alle relevante krav i følgende

standarder, normer og normdokumenter: 2006/42/EF, 2004/108/EF,

2011/65/EU,EN 60745-1, EN 60745-2-3, EN 55014-1, EN 55014-2, EN

61000-3-2, EN 61000-3-3.

CE-Declaração de conformidade:

Sob nossa inteira

responsabilidade, declaramos que este produto está de acordo

com todas as exigências relevantes das seguintes directivas, normas

ou documentos normativos: 2006/42/CE, 2004/108/CE, 2011/65/UE, EN

60745-1, EN 60745-2-3, EN 55014-1, EN 55014-2, EN 61000-3-2, EN

61000-3-3.

Декларация соответствия ЕС.

Мы со всей ответственностью

заявляем, что данная продукция соответствует всем

применимым требованиям следующих стандартов и нормативных

документов: 2006/42/EG, 2004/108/EG, 2011/65/EU, EN 60745-1, EN

60745-2-3, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3.

ES prohlášení o shodě.

Prohlašujeme s veškerou odpovědností,

že tento výrobek je ve shodě se všemi příslušnými požadavky

následujících směrnic, norem nebo normativních dokumentů:

2004/108/ES, 2006/42/ES, 2011/65/EU, EN 60745-1, EN 60745-2-3, EN

55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3.

Oświadczenie o zgodności z normami UE.

Niniejszym

oświadczamy na własną odpowiedzialność, że produkt ten

spełnia wszystkie obowiązujące wymogi następujących dyrektyw, norm

lub dokumentów normatywnych. 2006/42/WE, 2004/108/WE, 2011/65/

UE, EN 60745-1, EN 60745-2-3, EN 55014-1, EN 55014-2, EN 61000-3-

2, EN 61000-3-3.

Festool Group GmbH & Co. KG

Wertstr. 20

D-73240 Wendlingen

Dr.

Martin

Zimmer

     2013-07-30

Leiter Forschung, Entwicklung, technische Dokumentation

Head of Research, Development and Technical Documentation

Directeur recherche, développement, documentation technique

background image

1-1  2-1  2-6  2-5  2-4  2-3  2-2  1-2 1-3 1-4  1-5

background image

3

3.3

3.2

3.1

background image

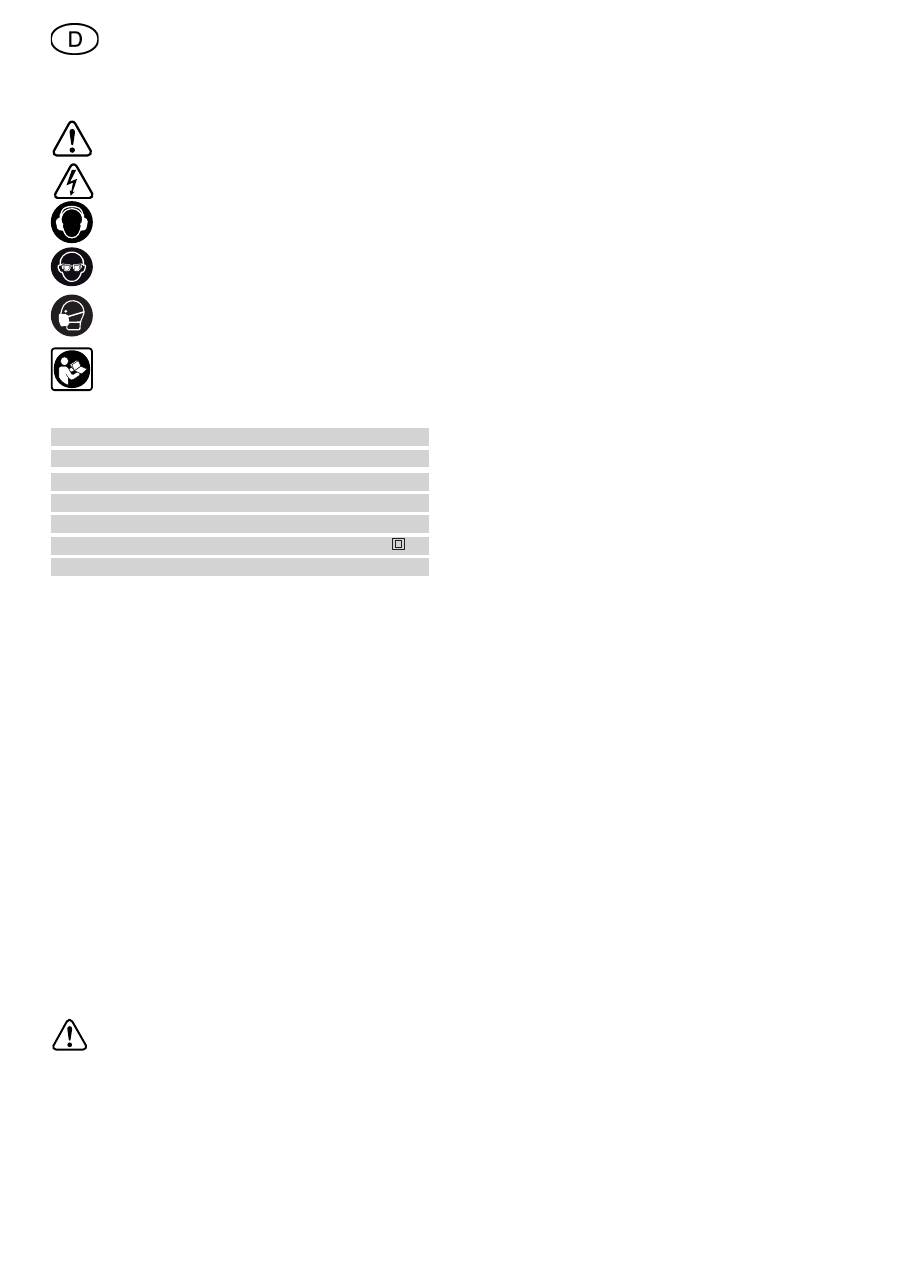

6

Rotationsschleifer RAS 180 E

1

Symbole

  Warnung vor allgemeiner Gefahr

   Stromschlag

      Gehörschutz tragen!

 Augenschutz

tragen!

 Staubmaske tragen!

 Anleitung/Hinweise

lesen

2 Technische

Daten

Leistungsaufnahme 1500

W

Drehzahl

800 - 4000 min

-1

Werkzeug

Ø

 180

mm

Werkzeug-Spindel M

14

Anschluss für Staubabsaugung

27 mm

Schutzklasse

 / II

Gewicht 4,2

kg

3 Geräteelemente

[1-1] Ein-/Ausschalter

[1-2]  Einschaltsperre

[1-3] Leuchtdiode

[1-4]  Drehzahlregelung

[1-5] Zusatzhandgriff

Die angegebenen Abbildungen befi nden sich am

Anfang dieser Bedienungsanleitung.

4

Bestimmungsgemäße Verwendung

Bestimmungsgemäß sind die Maschinen zum

Schleifen von Holz, Kunststoff, Verbundwerkstoff,

Farbe/Lack, Spachtelmasse, Metall und ähnlichen

Werkstoffen vorgesehen.

Für Schäden und Unfälle bei nicht bestimmungs-

gemäßem Gebrauch haftet der Benutzer.

5

Sicherheitshinweise

5.1 Allgemeine

Sicherheitshinweise

Warnung!

Lesen Sie sämtliche Sicherheits-

hinweise und Anweisungen.

Fehler bei der

Einhaltung der Warnhinweise und Anweisungen

können elektrischen Schlag, Brand und/oder

schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und An-

weisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete

Begriff „Elektrowerkzeug“ bezieht sich auf netz-

betriebene Elektrowerkzeuge (mit Netzkabel)

und auf akkubetriebene Elektrowerkzeuge (ohne

Netzkabel).

-  Gestatten Sie niemals Kindern die Benutzung

der Maschine.

5.2 Maschinenspezifi sche Sicherheitshinweise

Diese Maschine ist bestimmungsgemäß vor-

gesehen zum Feinschleifen. Lesen Sie alle

Sicherheitshinweise, Anleitungen, Abbildungen

und Beschreibungen, die mit dieser Maschine

mitgeliefert wurden.

Werden die nachfolgenden

Anleitungen nicht eingehalten, kann dies zu

einem elektrischen Schlag, Feuer und/oder

schweren Verletzungen führen.

Arbeiten wie Schruppschleifen, Bürsten, Po-

lieren oder Trennschleifen dürfen mit dieser

Maschine nicht durchgeführt werden.

Arbei-

ten, für welche die Maschine nicht konstruiert

wurde, können Gefahren und Personenschäden

verursachen.

Benutzen Sie kein Zubehör, das nicht speziell

von Festool für diese Maschine entwickelt und

vorgesehen ist.

Nur weil ein Zubehörteil auf

Ihrer Maschine angebracht werden kann, ist dies

keine Gewähr für einen ungefährlichen Betrieb.

Die zulässige Drehzahl des Zubehör muss

mindestens so groß wie die auf der Maschine

angegebenen Maximaldrehzahl sein.

 Zubehör-

teile, die schneller als zulässig drehen, können

zerbersten.

Der Außendurchmesser und die Dicke des Zu-

behörs muss im angegebenen Größenbereich

der Maschine liegen.

Zubehör mit falschen Ab-

messungen kann nicht ausreichend geschützt

oder beherrscht werden.

Der Bohrungsdurchmesser von Scheiben, Flan-

schen, Stütztellern und allem anderen Zubehör

muss genau zur Spindel der Maschine passen.

Zubehör mit nicht passendem Bohrungsdurch-

messer läuft unrund, vibriert übermäßig und

kann zum Kontrollverlust führen.

Benutzen Sie kein schadhaftes Zubehör. Kon-

trollieren Sie vor jedem Einsatz Zubehör wie Po-

lierteller auf Ausbrüche oder Risse, Stützteller

auf Risse, übermäßige Abnutzung. Überprüfen

Sie nach jedem Fall die Maschine und das Zu-

behör auf Beschädigungen oder montieren Sie

unbeschädigtes Zubehör. Stellen Sie sich und

danebenstehende Personen nach der Überprü-

fung und Montage von Zubehör außerhalb der

Rotationsebene des Einsatzwerkzeuges auf und

lassen Sie die Maschine eine Minute bei maxi-

maler Drehzahl laufen.

Beschädigtes Zubehör

background image

7

zerbricht üblicherweise während dieser Testzeit.

Tragen Sie persönliche Schutzausrüstung. Be-

nutzen Sie, je nach Anwendung, Schutzschild

oder Schutzbrille. Wenn sinnvoll, tragen Sie

Atemschutzmaske, Gehörschutz, Sicherheits-

handschuhe und eine Arbeitsschürze, geeignet

als Prallschutz vor kleinen Schleif- oder Werk-

stückteilen.

 Die Schutzbrille muss geeignet

sein, fl iegende Trümmerstücke, erzeugt durch

unterschiedliche Arbeiten, abzustoppen. Die

Atemschutzmaske oder Atemschutzgerät muss

geeignet sein, die durch Ihre Arbeiten erzeugten

Teilchen zu fi ltern. Dauerhafte, starke Lärmbe-

lastung kann zu Schwerhörigkeit führen.

Halten Sie daneben stehende Personen in

einem sicheren Abstand zum Arbeitsbereich.

Jeder im Arbeitsbereich muss persönliche

Schutzausrüstung tragen.

Teile des Werkstücks

oder des zerbrochenen Zubehörs können weg-

fl iegen und außerhalb des unmittelbaren Ar-

beitsplatzes Verletzungen verursachen.

Halten Sie das Stromkabel fern von drehenden

Teilen.

Wenn Sie die Kontrolle verlieren, könnte

das Stromkabel durchtrennt werden oder hän-

gen bleiben, und Ihre Hand oder Ihr Arm könnte

in die drehenden Teile gezogen werden.

Legen Sie die Maschine nie ab, solange das

Einsatzwerkzeug nicht vollständig still steht.

Drehende Einsatzwerkzeuge können in die Ab-

lagefl äche einhaken und die Maschine aus Ihrer

Kontrolle reißen.

Lassen Sie die Maschine nicht laufen, wäh-

rend Sie diese an Ihrer Seite tragen.

Bei einer

zufälligen Berührung kann sich das drehende

Einsatzwerkzeug in Ihrer Kleidung verhaken,

wodurch das Einsatzwerkzeug Ihnen ernsthafte

Schnittverletzungen zufügen kann.

Reinigen Sie regelmäßig die Kühlluftöffnungen

Ihrer Maschine.

 Der Kühlluftventilator saugt

den Staub in das Maschinengehäuse und über-

mäßige Ablagerung von Metallstaub kann zu

elektrischen Gefahren führen.

Betreiben Sie die Maschine nicht in der Nähe

brennbarer Stoffe.

Funken könnten diese Stoffe

entzünden.

Benützen Sie keine Einsatzwerkzeuge, die fl üs-

siggekühlt werden müssen.

Wasser oder andere

fl üssige Kühlmittel können (tödliche) elektrische

Schläge verursachen.

Ursache und Verhütung von Rückschlägen

Ein Rückschlag ist eine plötzliche Reaktion auf

ein Einklemmen oder Einhaken einer drehenden

Scheibe, eines Stütztellers, einer Bürste oder an-

deren Zubehörs. Das Einklemmen oder Einhaken

verursacht einen sehr schnellen Stillstand des dre-

henden Zubehörs, wodurch als Gegenreaktion eine

unkontrollierte Maschine entgegen der Drehrich-

tung des Zubehörs um den Klemmpunkt beschleu-

nigt wird. Wird beispielsweise eine Schleifscheibe

durch das Werkstück geklemmt oder verhakt, kann

sich die Scheibe mit dem Umfang am Klemm-

punkt in die Werkstückoberfl äche eingraben und

die Scheibe herausklettern oder herausschlagen

lassen. Die Scheibe kann entweder zum Anwender

hin oder von ihm weg springen, abhängig von der

Drehrichtung der Scheibe am Klemmpunkt.

Schleifscheiben können dabei auch brechen. Ein

Rückschlag ist das Ergebnis eines Mißbrauchs

der Maschine und/oder falscher Arbeitsweise oder

Betriebsbedienung, und kann durch richtige Be-

achtung der nachfolgenden Vorsichtsmaßnahmen

vermieden werden.

Halten Sie die Maschine stets fest und platzieren

Sie Ihren Körper und Arm so, dass Sie die Kräf-

te eines Rückschlages kontrollieren können.

Benutzen Sie für eine optimale Kontrolle von

Rückschlägen oder Reaktionsmomenten beim

Anlauf stets den Zusatzhandgriff, sofern mitge-

liefert. Der Benutzer kann Reaktionsmomente

oder Rückschlagkräfte kontrollieren, wenn ge-

eignete Vorsichtsmaßnahmen getroffen werden.

Platzieren Sie nie Ihre Hand in der Nähe dre-

hender Einsatzwerkzeuge.

Einsatzwerkzeuge

können über Ihre Hand zurückschlagen.

Platzieren Sie Ihren Körper nicht in dem Be-

reich, in welchem sich die Maschine bei einem

Rückschlag bewegen wird.

 Ein Rückschlag wird

die Maschine entgegen der Drehrichtung der

Scheibe am Klemmpunkt beschleunigen.

Seien Sie besonders vorsichtig beim Arbeiten

in Ecken, an scharfen Kanten usw..

 Vermeiden

Sie ein Rückspringen und Verhaken des Ein-

satzwerkzeuges. Ecken, scharfe Kanten oder

ein Rückspringen neigen dazu das drehende

Einsatzwerkzeug einzuhaken und dabei Kontroll-

verlust oder einen Rückschlag zu verursachen.

Montieren Sie keine Kettensäge zum Holz-

schnitzen oder gezahnte Sägeblätter.

Solche

Blätter verursachen häufi g Rückschläge und

Kontrollverlust.

Spezielle Sicherheitshinweise zum Feinschleifen

Verwenden Sie beim Feinschleifen keine über-

dimensionierte Schleifscheiben. Folgen Sie bei

der Auswahl der Schleifscheiben den Angaben

des Herstellers.

 Eine zu große Schleifscheibe,

die weit über dem Schleifteller übersteht, stellt

background image

8

eine Schnittgefahr dar und kann zum Verhaken,

Scheibenbruch oder Rückschlag führen.

5.3   Emissionswerte

Die nach EN 60745 ermittelten Werte betragen

typischerweise:

Schalldruckpegel

84 dB(A)

Schallleistungspegel

95 dB(A)

Messunsicherheitszuschlag

K = 3 dB



WARNUNG

Der beim Arbeiten entstehende Schall schä-

digt das Gehör.

Benutzen Sie einen Gehörschutz!

Schwingungsemissionswert a

h

 (Vektorsumme

dreier Richtungen) und Unsicherheit K ermittelt

nach EN 60745:

Schleifen: a

h

 = 3,5 m/s

2



K = 2,0 m/s

2

Die angegebenen Emissionswerte (Vibration, Ge-

räusch)

–  dienen dem Maschinenvergleich,

–  eignen sich auch für eine vorläufi ge Einschät-

zung der Vibrations- und Geräuschbelastung

beim Einsatz,

–  repräsentieren die hauptsächlichen Anwen-

dungen des Elektrowerkzeugs.

Erhöhung möglich bei anderen Anwendungen, mit

anderen Einsatzwerkzeugen oder ungenügend ge-

wartet. Leerlauf- und Stillstandszeiten der Maschi-

ne beachten!

6 Inbetriebnahme

WARNUNG

Unfallgefahr, falls die Maschine bei unzulässiger

Spannung oder Frequenz betrieben wird.

- Die Netzspannung und die Frequenz der

Stromquelle müssen mit den Angaben auf dem

Typenschild der Maschine übereinstimmen.

- In Nordamerika dürfen nur Festool Maschine

mit einer Spannungsangabe von 120 V/60 Hz

eingesetzt werden.

Das Gerät besitzt einen arretierbaren Ein-/Aus-

schalter [1-1] mit Einschaltsperre [1-2]. Um den

Schalter betätigen zu können, muss zuerst die

Einschaltsperre durch Daumendruck gelöst wer-

den. Wenn Sie nach Anlauf der Maschine die Ein-

schaltsperre kurz gedrückt halten, ist der Schalter

bei laufendem Motor arretiert. Der Motor schaltet

aus, wenn Sie den Ein-/Ausschalter nochmals

betätigen.

Zusatzhandgriff montieren

Der Zusatzhandgriff (1-5) kann wahlweise rechts

oder links am Getriebekopf des Rotationsschleifers

befestigt werden.

Absaughaube AH-RAS D 180 montieren

Die Absaughaube kann nur in Verbindung mit dem

Schleifteller STF D 180 und 2F D 180 verwendet

werden.

Entfernen Sie zunächst am Lagerdeckel des

Geräts die beiden Innensechskant-Schrauben

[2-1 und 2-6].

 Drücken Sie die Absaughaube auf den Spann-

hals des Geräts und befestigen Sie die Haube mit

den beiden Innensechskant-Schrauben [2-2].

Einstellungen an der Maschine

WARNUNG

Unfallgefahr, Stromschlag

Ziehen Sie vor allen Arbeiten an der Maschine

stets den Netzstecker aus der Steckdose.

7.1   Electronic

D

ie Maschine besitzt eine Vollwellen-Elektronik

mit folgenden Eigenschaften:

Sanftanlauf

Der elektronisch geregelte Sanftanlauf sorgt für

ruckfreien Anlauf der Maschine.

Drehzahlregelung

Die Drehzahl lässt sich mit dem Stellrad [1-4]

stufenlos zwischen 800 und 4000 min

-1

 einstellen.

Die nachfolgende Tabelle gibt Ihnen eine Richtlinie

mit welcher Electronic-Stufe Sie materialgerecht

arbeiten. Die Übergänge sind selbstverständlich

fl ießend.

Zu bearbeitendes Material

Arbeitsgang

Electronic-

Stufe

Trockene, rissige Farbe

abschleifen

6

„schmierende“ Farbe/ Lack

schleifen

2 - 4

dünne Decklackschicht

anschleifen

3 - 5

Anti-Fouling-Anstriche

entfernen

3 - 6

harte GFK-Teile schleifen

4 - 6

thermoplastische Kunststoffe

schleifen

2 - 3

Holz schleifen

6

background image

9

Zu bearbeitendes Material

Arbeitsgang

Electronic-

Stufe

Sandstein, Beton, Schalungs-

material reinigen

4

Roststellen an lackierten Me-

tallteilen ausschleifen

(6)

( ) = nur bedingt geeignet

Konstante Drehzahl

Die vorgewählte Motordrehzahl wird elektronisch

konstant gehalten. Dadurch wird auch bei Bela-

stung eine gleichbleibende Schnittgeschwindigkeit

erreicht.

Überlastsicherung

Bei extremer Überlastung kann die Stromaufnah-

me den zulässigen Nennwert erheblich überstei-

gen. In diesem Falle schützt eine elektronische

Überlastsicherung den Motor vor dem Durch-

brennen. Der Motor wird dabei durch eine „elek-

tronische Sicherheitskupplung“ abgeschaltet und

läuft sofort nach Entlastung wieder weiter.

Temperatursicherung

Zum Schutz vor Überhitzung (Durchbrennen des

Motors) ist eine elektronische Temperaturüber-

wachung eingebaut. Vor Erreichen einer kritischen

Motortemperatur schaltet die Sicherheitselektro-

nik den Motor ab. Nach einer Abkühlzeit von ca. 3-5

Minuten ist die Maschine wieder betriebsbereit und

voll belastbar. Bei laufender Maschine (Leerlauf)

reduziert sich die Abkühlzeit erheblich.

Leuchtdioden-Anzeige

Der Rotationsschleifer hat neben dem Electronic-

Stellrad eine grüne und eine rote Leuchtdiode

[1-3]. Solange die grüne Diode leuchtet, arbeitet

der Rotationsschleifer im Normalbetrieb. Wenn

die rote Diode leuchtet, wird der Motor mit ca.

70% überlastet. Wird der Motor für längere Zeit

derart überlastet, wird er von der Überlast- bzw.

Temperatursicherung abgeschaltet.

Sollten jedoch die grüne und die rote Leuchtdioden

abwechselnd blinken, so wird angezeigt, dass die

Kohlen bis auf ein Minimum (verbleibende Arbeits-

zeit max. 10 Stunden) abgenützt sind. In diesem

Fall die Kohlen am nächsten Tag von einer auto-

risierten Kundendienst-Werkstatt austauschen

lassen. Hierbei sind unbedingt die paarweise er-

hältlichen Spezialkohlen zu verwenden, da sonst

die Leuchtdioden-Anzeige nicht funktioniert.

7.2   Bürsteneinsatz auswechseln

Zum Auswechseln mit Schraubendreher durch

quadratische Öffnung [3-3] den Bürsteneinsatz

herausnehmen.

Die neue Bürstenleiste in Nut einsetzen, den

Radius durch leichtes Biegen anpassen und

fest eindrücken bis die Bürstenleiste auf dem

Haubengrund aufsitzt.

Die Bürstenhaare müssen dabei mit ihrer Schräge

nach außen zeigen.

Es stehen zwei verschiedene Bürsteneinsätze zur

Verfügung:

-  AH-RAS D 180 Poly (als Ersatz bei Verschleiß)

-  AH-RAS D 180 Metall (zum Einsatz für funken-

bildende Materialien)

7.3   Schleifteller wechseln

WARNUNG

Verletzungsgefahr

• Spindelstop nur bei stillstehender Antriebs-

spindel betätigen.

• Bei gedrücktem Spindelstop Motor nicht ein-

schalten.

Schleifteller STF D 180, 2F D 180

Die Schleifteller STF D 180 und 2F D 180 sind mit

einem Gewinde M 14 versehen, so dass diese Teile

direkt auf die Antriebsspindel aufgeschraubt wer-

den können.

Im Normalfall kann der Schleifteller nach Betä-

tigung des Spindelstops [3-2] von Hand von der

Antriebsspindel abgeschraubt werden. Sollte

der Schleifteller dennoch festsitzen, kann er

mit dem Spezial-Stirnlochschlüssel [2-3] ge-

löst werden.

Schrauben Sie den Schleifteller immer von

Hand auf die Antriebsspindel. Dies erleichtert

Ihnen das spätere Lösen wesentlich.

Schleifteller Elastik D 180

Der Schleifteller Elastik D 180 wird mit einer

Spannmutter auf der Abtriebswelle befestigt und

mit dem Stirnlochschlüssel fest angezogen.

7.4   Schleifmittel wechseln

Stickfi x-Schleifmittel

Auf dem Stickfi x-Schleifteller STF D 180 können

selbsthaftende Schleifmittel wie Stickfi x-Schleif-

papiere und -Schleifvliese befestigt werden. Die

Schleifmittel werden einfach auf den Schleifteller

aufgedrückt und nach Gebrauch wieder abgezogen.

Hinweis

 Verwenden Sie nur Schleifteller mit unbe-

schädigtem Stickfi x-Haftbelag.

 Kontrollieren Sie vor Gebrauch, ob der Klettbelag

nicht durch unsachgemäße Anwendung Scha-

den (z. B. Verschmelzungen) genommen hat.

Аннотация для Festool RAS 180.03 E в формате PDF
