Festool PLANEX LHS 225 EQ: инструкция

Originalbetriebsanleitung/Ersatzteilliste

6

Original operating manual/Spare parts list

15

Notice d’utilisation d’origine/Liste de pièces de rechange

23

Manual de instrucciones original/Lista de piezas de repuesto

32

Istruzioni per l’uso originali/Elenco parti di ricambio

41

Originele gebruiksaanwijzing/Lijst met reserveonderdelen

50

Originalbruksanvisning/Reservdelslista

59

Alkuperäiset käyttöohjeet/Varaosaluettelo

67

Original brugsanvisning/Reservedelsliste

75

Originalbruksanvisning/Reservedelsliste

83

Manual de instruções original/Lista de peças sobresselentes

91

Оригинал Руководства по эксплуатации/Перечень запасных частей

99

Originál návodu k obsluze/Seznam náhradních dílů

108

Oryginalna instrukcja eksploatacji/Lista części zamiennych

116

P  L  A  N  E  X

LHS 225 EQ

468075_011

1

2

3

2

3

1

2

3

3-1

1-1

1-2

1-3

1-4

1-5

2-1

2-2

3-2

5

6

4

7

1

1

2

2

5-1

5-2

5-3

6-1 6-2

7-1

7-2

7-3

10

9

9-1

9-2

10-1

10-2

8

8-1

8-2

8-4

8-3

1

1

2

2

6

Langhalsschleifer

PLANEX

 LHS 225

Inhaltsverzeichnis

1 Symbole

2 Technische

Daten

3 Geräteelemente

4 Bestimmungsgemäße

Verwendung

5 Sicherheitshinweise

6 Inbetriebnahme

7  Einstellungen an der Maschine

8 Betrieb

9  Wartung und Pfl ege

10 Zubehör

11 Entsorgung

12 Gewährleistung

13 EG-Konformitätserklärung

14 Fehlerbehebung

Die angegebenen Abbildungen befi nden sich am

Anfang der Bedienungsanleitung.

1

Symbole

Warnung vor allgemeiner Gefahr

  Warnung vor Stromschlag

 Staubmaske

tragen!

 Gehörschutz

tragen!

  Lüftungsschlitze und Staubfi lter reinigen

 Anleitung/Hinweise lesen!

2

Technische Daten

Leistung

550 W

Drehzahl

340 - 910 min

-1

Schleifteller-Ø

215 mm

Schleifmittel-Ø

225 mm

Werkzeugaufnahme

D 13/10

Anschluss Staubabsaugung

36 mm

 (27

mm)

Länge Kurzversion (ohne Verlängerungsrohr)

 1,10

m

Länge Langversion (mit Verlängerungsrohr)

 1,60

m

Gewicht ohne Kabel

Kurzversion

3,80 kg

Langversion

 4,60 kg

Schutzklasse

II/

3

Geräteelemente

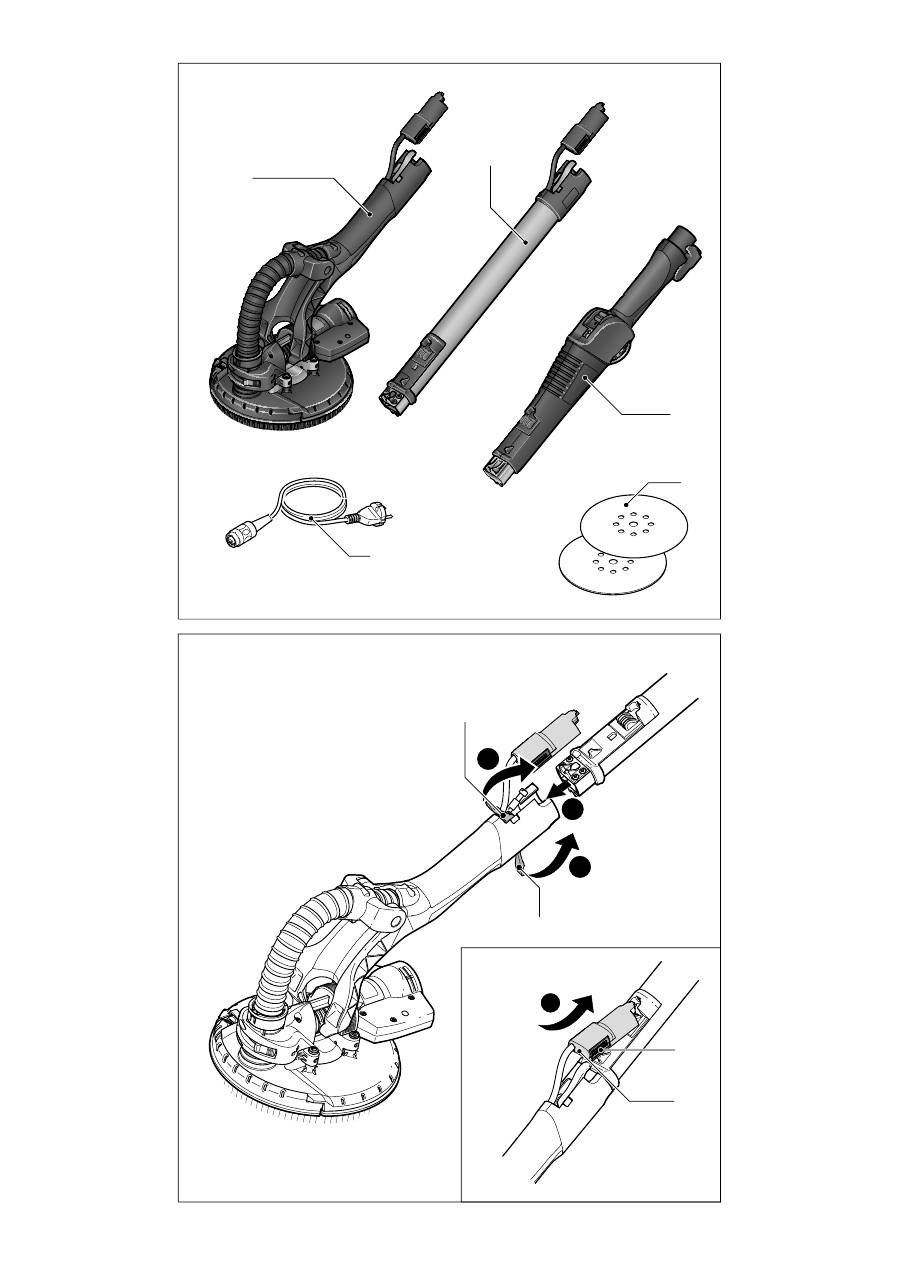

[1-1] Schleifkopf

[1-2] Verlängerungsrohr

[1-3] Griffteil

[1-4] Schleifmittel

[1-5] Netzanschlussleitung

4

Bestimmungsgemäße Verwendung

Der

PLANEX

 ist bestimmungsgemäß vorgesehen

zum Schleifen von gespachtelten Trockenbau-

wänden, von Decken und Wänden im Innen- und

Außenbereich sowie zum Entfernen von Tapeten-

resten, Farbanstrichen, Belägen, Kleberesten und

losem Putz.



Beim Verschleifen von großflächig verspachtel-

ten Flächen mit hohem Staubanfall empfehlen

wir das Festool Absaugmobil CTL/M 36 E AC

PLA-

NEX

.

Für Schäden und Unfälle bei nicht bestimmungs-

gemäßem Gebrauch haftet der Benutzer.

5

Sicherheitshinweise

5.1

Allgemeine Sicherheitshinweise

Warnung!

Lesen Sie sämtliche Sicherheits-

hinweise und Anweisungen.

Fehler bei der

Einhaltung der Warnhinweise und Anweisungen

können elektrischen Schlag, Brand und/oder

schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und An-

weisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete

Begriff „Elektrowerkzeug“ bezieht sich auf netz-

betriebene Elektrowerkzeuge (mit Netzkabel)

und auf akkubetriebene Elektrowerkzeuge (ohne

Netzkabel).

5.2

Maschinenspezifi sche Sicherheitshin-

weise

-

Diese Maschine ist bestimmungsgemäß

vorgesehen zum Schleifen.

Lesen Sie alle Si-

cherheitshinweise, Anleitungen, Abbildungen

und Beschreibungen, die mit dieser Maschine

mitgeliefert wurden. Werden die nachfolgen-

den Anleitungen nicht eingehalten, kann dies

zu einem elektrischen Schlag, Feuer und/oder

schweren Verletzungen führen.

-

Arbeiten wie Schruppschleifen, Bürsten, Polieren

oder Trennschleifen dürfen mit dieser Maschine

7

nicht durchgeführt werden.

Arbeiten, für welche die

Maschine nicht konstruiert wurde, können Gefahren

und Personenschäden verursachen.

-

Benutzen Sie kein Zubehör, das nicht speziell

von Festool für diese Maschine entwickelt und

vorgesehen ist.

Nur weil ein Zubehörteil auf

Ihrer Maschine angebracht werden kann, ist dies

keine Gewähr für einen ungefährlichen Betrieb.

-

Die zulässige Drehzahl des Zubehörs muss

mindestens so groß wie die auf der Maschine

angegebene Maximaldrehzahl sein.

 Zubehör-

teile, die schneller als zulässig drehen, können

zerbersten.

-

Der Außendurchmesser und die Dicke des

Zubehörs müssen im angegebenen Größenbe-

reich der Maschine liegen.

Zubehör mit falschen

Abmessungen kann nicht ausreichend geschützt

oder beherrscht werden.

-

Der Bohrungsdurchmesser von Scheiben, Flan-

schen, Stütztellern und allem anderen Zubehör

muss genau zur Spindel der Maschine passen.

Zubehör mit nicht passendem Bohrungsdurch-

messer läuft unrund, vibriert übermäßig und

kann zum Kontrollverlust führen.

-

Benutzen Sie kein schadhaftes Zubehör. Kon-

trollieren Sie vor jedem Einsatz Zubehör wie

Schleifteller auf Ausbrüche oder Risse, Stütz-

teller auf Risse und übermäßige Abnutzung.

Überprüfen Sie nach jedem Fall die Maschine

und das Zubehör auf Beschädigungen oder

montieren Sie unbeschädigtes Zubehör. Stellen

Sie sich und danebenstehende Personen nach

der Überprüfung und Montage von Zubehör

außerhalb der Rotationsebene des Einsatz-

werkzeuges auf und lassen Sie die Maschine

eine Minute bei maximaler Drehzahl laufen.

Beschädigtes Zubehör zerbricht üblicherweise

während dieser Testzeit.

-

Tragen Sie persönliche Schutzausrüstung. Be-

nutzen Sie, je nach Anwendung, Schutzschild

oder Schutzbrille. Wenn sinnvoll, tragen Sie

Atemschutzmaske, Gehörschutz, Sicherheits-

handschuhe und eine Arbeitsschürze, geeig-

net als Prallschutz vor kleinen Schleif- oder

Werkstückteile.

Die Schutzbrille muss geeignet

sein, fl iegende Trümmerstücke, erzeugt durch

unterschiedliche Arbeiten, abzustoppen. Die

Atemschutzmaske oder das Atemschutzgerät

muss geeignet sein, die durch Ihre Arbeiten er-

zeugten Teilchen zu fi ltern. Dauerhafte, starke

Lärmbelastung kann zu Schwerhörigkeit füh-

ren.

-

Halten Sie daneben stehende Personen in ei-

nem sicheren Abstand zum Arbeitsbereich. Je-

der im Arbeitsbereich muss persönliche Schut-

zausrüstung tragen.

Teile des Werkstücks oder

des zerbrochenen Zubehörs können wegfl iegen

und außerhalb des unmittelbaren Arbeitsplatzes

Verletzungen verursachen.

-

  Halten Sie das Gerät nur an den isolierten

Griffflächen, wenn Sie Arbeiten ausführen,

bei denen das Schneidwerkzeug verborgene

Stromleitungen oder das eigene Gerätekabel

treffen könnte.

 Der Kontakt mit einer span-

nungsführenden Leitung setzt auch die metal-

lischen Geräteteile unter Spannung und führt zu

einem elektrischen Schlag.

-

Halten Sie das Stromkabel fern von drehenden

Teilen.

Wenn Sie die Kontrolle verlieren, könnte

das Stromkabel durchtrennt werden oder hän-

gen bleiben, und Ihre Hand oder Ihr Arm könnte

in die drehenden Teile gezogen werden.

-

Legen Sie die Maschine nie ab, solange das

Einsatzwerkzeug nicht vollständig still steht.

Drehende Einsatzwerkzeuge können in die Ab-

lagefl äche einhaken und die Maschine aus Ihrer

Kontrolle reißen.

-

Lassen Sie die Maschine nicht laufen, wäh-

rend Sie diese an Ihrer Seite tragen.

Bei einer

zufälligen Berührung kann sich das drehende

Einsatzwerkzeug in Ihrer Kleidung verhaken,

wodurch das Einsatzwerkzeug Ihnen ernsthafte

Schnittverletzungen zufügen kann.

-

Reinigen Sie regelmäßig die Lüftungsschlitze

Ihrer Maschine.

Der Kühlluftventilator saugt

den Staub in das Maschinengehäuse und über-

mäßige Ablagerung von Metallstaub kann zu

elektrischen Gefahren führen.

-

Betreiben Sie die Maschine nicht in der Nähe

brennbarer Stoffe.

 Funken könnten diese Stoffe

entzünden.

-

Benützen Sie keine Einsatzwerkzeuge, die

fl üssiggekühlt werden müssen.

Wasser oder

andere fl üssige Kühlmittel können (tödliche)

elektrische Schläge verursachen.

Ursache und Verhütung von Rückschlägen

Ein Rückschlag ist eine plötzliche Reaktion auf

ein Einklemmen oder Einhaken einer drehenden

Scheibe, eines Stütztellers, einer Bürste oder an-

deren Zubehörs. Das Einklemmen oder Einhaken

verursacht einen sehr schnellen Stillstand des dre-

henden Zubehörs, wodurch als Gegenreaktion eine

unkontrollierte Maschine entgegen der Drehrich-

tung des Zubehörs um den Klemmpunkt beschleu-

nigt wird. Wird beispielsweise eine Schleifscheibe

durch das Werkstück geklemmt oder verhakt, kann

sich die Scheibe mit dem Umfang am Klemmpunkt

8

in die Werkstückoberfl äche eingraben und die Schei-

be herausklettern oder herausschlagen lassen. Die

Scheibe kann entweder zum Anwender hin oder von

ihm weg springen, abhängig von der Drehrichtung

der Scheibe am Klemmpunkt. Schleifscheiben

können dabei auch brechen. Ein Rückschlag ist das

Ergebnis eines Missbrauchs der Maschine und/oder

falscher Arbeitsweise oder Betriebsbedienung, und

kann durch richtige Beachtung der nachfolgenden

Vorsichtsmaßnahmen vermieden werden.

-

  Halten Sie die Maschine stets fest und platzie-

ren Sie Ihren Körper und Arme so, dass Sie die

Kräfte eines Rückschlages kontrollieren kön-

nen.

Benutzen Sie für eine optimale Kontrolle

von Rückschlägen oder Reaktionsmomenten

beim Anlauf stets den Zusatzhandgriff, sofern

mitgeliefert. Der Benutzer kann Reaktionsmo-

mente oder Rückschlagkräfte kontrollieren,

wenn geeignete Vorsichtsmaßnahmen getroffen

werden.

-

Platzieren Sie nie Ihre Hand in der Nähe dre-

hender Einsatzwerkzeuge.

Einsatzwerkzeuge

können über Ihre Hand zurückschlagen.

-

Platzieren Sie Ihren Körper nicht in dem Be-

reich, in welchem sich die Maschine bei einem

Rückschlag bewegen wird.

Ein Rückschlag wird

die Maschine entgegen der Drehrichtung der

Scheibe am Klemmpunkt beschleunigen.

-

Seien Sie besonders vorsichtig beim Arbeiten

in Ecken, an scharfen Kanten usw.

 Vermeiden

Sie ein Rückspringen und Verhaken des Ein-

satzwerkzeuges. Ecken, scharfe Kanten oder

Rückspringen neigen dazu das drehende Ein-

satzwerkzeug einzuhaken und dabei Kontroll-

verlust oder einen Rückschlag zu verursachen.

Spezielle Sicherheitshinweise zum Feinschlei-

fen

-

Verwenden Sie beim Feinschleifen keine über-

dimensionierte Schleifscheiben. Folgen Sie bei

der Auswahl der Schleifscheiben den Angaben

des Herstellers.

 Eine zu große Schleifscheibe,

die weit über dem Schleifteller übersteht, stellt

eine Schnittgefahr dar und kann zum Verhaken,

Scheibenbruch oder Rückschlag führen.

Zusätzliche Warnhinweise

-

Halten Sie die Maschine beim Arbeiten fest mit

beiden Händen und sorgen Sie für einen siche-

ren Stand.

Die Maschine wird mit zwei Händen

sicherer geführt.

-

Entstehen beim Schleifen explosive oder selbst-

entzündliche Stäube, so sind unbedingt die Be-

arbeitungshinweise des Werkstoffherstellers zu

beachten.

-

Beim Arbeiten können schädliche/giftige Stäu-

be entstehen (z. B. bleihaltiger Anstrich, einige

Holzarten und Metall).

Das Berühren oder Ein-

atmen dieser Stäube kann für die Bedienperson

oder in der Nähe befi ndliche Personen eine Ge-

fährdung darstellen. Beachten Sie die in Ihrem

Land gültigen Sicherheitsvorschriften. Schließen

Sie das Elektrowerkzeug an eine geeignete Ab-

saugeinrichtung an. Tragen Sie zum Schutz Ihrer

Gesundheit eine P2-Atemschutzmaske.

-

Benutzen Sie die Maschine nicht mit beschädig-

tem Kabel. Berühren Sie das beschädigte Kabel

nicht und ziehen Sie den Netzstecker, wenn das

Kabel während des Arbeitens beschädigt wird.

Beschädigte Kabel erhöhen das Risiko eines

elektrischen Schlages.

-

Verwenden Sie maximal zwei Verlängerungs-

rohre an der Maschine.

5.3

Emissionswerte

Die nach EN 60745 ermittelten Werte betragen

typischerweise:

Schalldruckpegel 82

dB(A)

Schallleistungspegel 93

dB(A)

Messunsicherheitszuschlag

K = 3 dB

VORSICHT

Der beim Arbeiten entstehende Schall schädigt

das Gehör.

•

Tragen Sie einen Gehörschutz!

Schwingungsgesamtwerte (Vektorsumme dreier

Richtungen) ermittelt entsprechend EN 60745:

Schwingungsemissionswert

(3-achsig) a

h

 < 2,5 m/s

2

Unsicherheit

K = 3 m/s²

Die angegebenen Emissionswerte (Vibration, Ge-

räusch) wurden gemäß den Prüfbedingungen in EN

60745 gemessen, und dienen dem Maschinenver-

gleich. Sie eignen sich auch für eine vorläufi ge Ein-

schätzung der Vibrations- und Geräuschbelastung

beim Einsatz. Die angegebenen Emissionswerte

repräsentieren die hauptsächlichen Anwendungen

des Elektrowerkzeugs. Wird jedoch das Elektro-

werkzeug für andere Anwendungen, mit anderen

Einsatzwerkzeugen oder ungenügend gewartet

eingesetzt, kann dies die Vibrations- und Geräusch-

belastung über den gesamten Arbeitszeitraum

deutlich erhöhen. Für eine genaue Abschätzung

während einem vorgegebenen Arbeitszeitraum

sind auch die darin enthaltenen Leerlauf- und

Stillstandszeiten der Maschine zu beachten. Dieses

kann die Belastung über den gesamten Arbeitszeit-

raum erheblich verringern.
