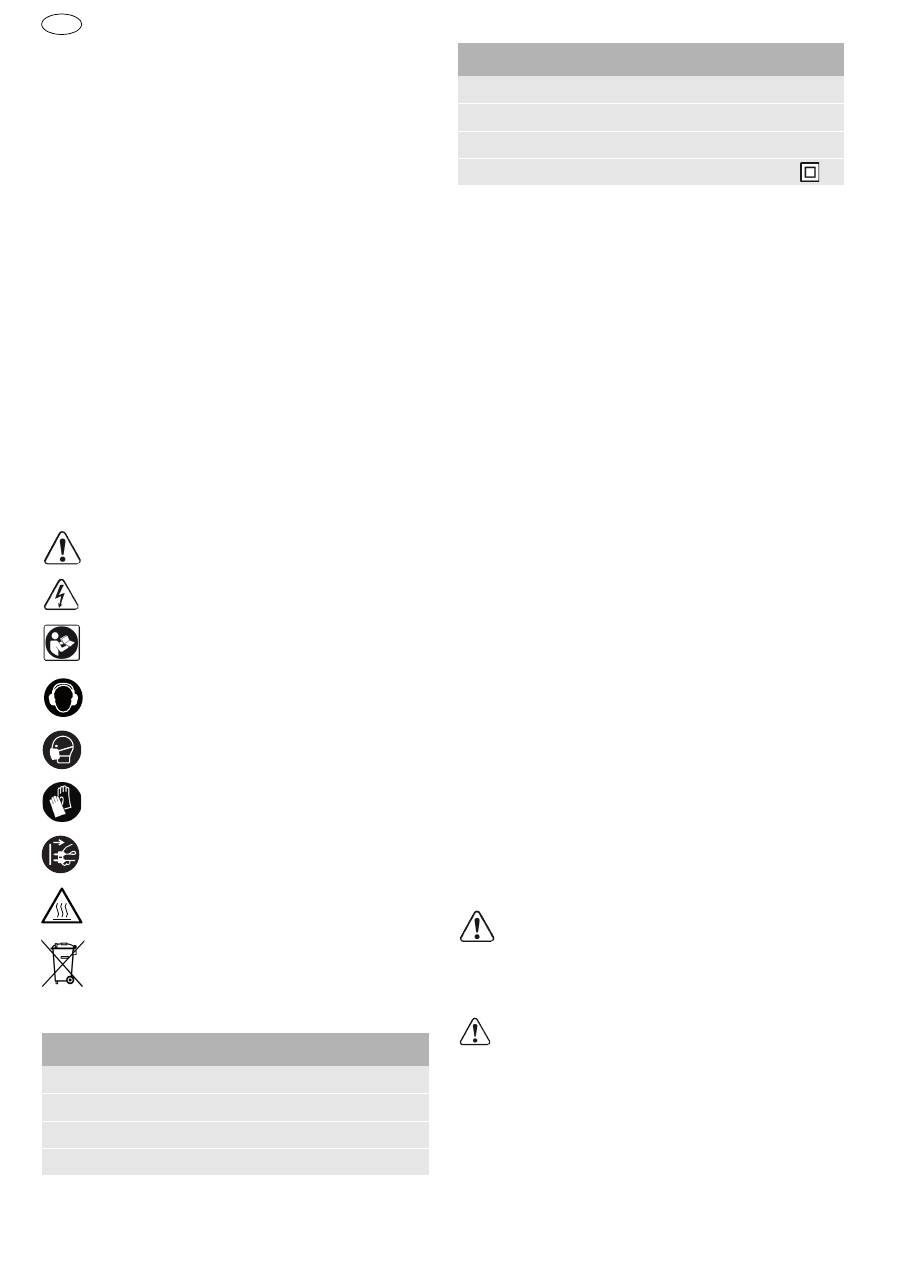

Festool DF 700 EQ: Originalbetriebsanleitung

6

DF 700 EQ

D

Originalbetriebsanleitung

Die angegebenen Abbildungen befinden sich am An-

fang und am Ende der Bedienungsanleitung.

1 Symbole 2 Technische Daten 3 Geräteelemente 4 Bestimmungsgemäße Verwendung

Die Maschine ist bestimmungsgemäß vorgesehen

zum Herstellen von DOMINO-Dübel-Verbindungen in

Hart- und Weichholz, Spanplatten, Sperrholz, Faser-

platten. Jede darüber hinausgehende Anwendung

gilt als nicht bestimmungsgemäß.

Diese Maschine ist ausschließlich zur Verwendung

von unterwiesenen Personen oder Fachkräften be-

stimmt und zugelassen.

Bei nicht bestimmungsgemäßem Gebrauch

haftet der Benutzer.

5 Sicherheitshinweise

5.1

Allgemeine Sicherheitshinweise

Warnung! Lesen Sie sämtliche Sicherheits-

hinweise und Anweisungen.

Fehler bei der

Einhaltung der Warnhinweise und Anweisungen kön-

nen elektrischen Schlag, Brand und/oder schwere

Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anwei-

sungen für die Zukunft auf.

1

Symbole................................................

6

2

Technische Daten .................................

6

3

Geräteelemente ...................................

6

4

Bestimmungsgemäße Verwendung.....

6

5

Sicherheitshinweise.............................

6

6

Inbetriebnahme....................................

7

7

Einstellungen .......................................

7

8

Arbeiten mit der Maschine ..................

9

9

Wartung und Pflege .............................

10

10 Fehlerbehebung ...................................

11

11 Zubehör ................................................

11

12 Umwelt .................................................

11

13 EG-Konformitätserklärung ..................

11

Warnung vor allgemeiner Gefahr

Warnung vor Stromschlag

Anleitung/Hinweise lesen!

Gehörschutz tragen!

Atemschutz tragen!

Schutzhandschuhe tragen!

Netzstecker ziehen!

Warnung vor heißer Oberfläche!

Nicht in den Hausmüll geben.

Dübelfräse

DF 700 EQ

Leistung

720 W

Drehzahl (Leerlauf)  n

0

21000 min

-1

Frästiefe

15 - 70 mm

Fräsbreite, max.

16,5 mm + Ø-Fräser

Ø-Fräser, max.

14 mm

Anschlussgewinde der Antriebswelle

M8 x 1

Gewicht (ohne Netzkabel)

5,2 kg

Schutzklasse

/II

[1-1]

Gummipuffer

[1-2]

Anschlagzapfen

[1-3]

Handgriffe

[1-4]

Ein-/Ausschalter

[1-5]

Anzeige für Dübellochbreite

[1-6]

Einstellhebel für Dübellochbreite

[1-7]

Schieber zur Frästiefen-Einstellung

[1-8]

Rastknopf für Frästiefen-Einstellung

[1-9]

Merker für Frästiefen-Einstellung

[1-10]

Entriegelung Motoreinheit/Führungsgestell

[1-11]

Vorwahlschieber für Fräshöhen-Einstellung

[1-12]

Klemmhebel zur Fräswinkel-Einstellung

[1-13]

Knopf zum Lösen der Anschlagzapfen

[1-14]

Klemmhebel zur Fräshöhen-Einstellung

[1-15]

Absaugstutzen

[1-16]

Spindelarretierung

[1-17]

Netzanschlussleitung

Dübelfräse

DF 700 EQ
