Dell UPS 3750R: Introducción de su Sistema
Introducción de su Sistema: Dell UPS 3750R
Bastidor en línea de Dellt
Módulo de batería externa
para uso con
Modelos de UPS
3750W y 4200W
Introducción de
su Sistema
K804N, H952N, J730N, K805N
J739N
www.dell.com | support.dell.com
Notas y advertencias
NOTA: Una NOTA indica información importante que lo ayuda a utilizar mejor el software.
PELIGRO: Un PELIGRO indica una situación inminentemente peligrosa que, si no se evita, dará como resultado la
muerte o una lesión grave.
ADVERTENCIA: Una ADVERTENCIA indica una situación potencialmente peligrosa que, sino se evita, podría dar
como resultado la muerte o una lesión.
PRECAUCIÓN: Una PRECAUCIÓN indica una situación potencialmente peligrosa que, si no se evita, puede dar
como resultado una lesión moderada o leve, o incidentes de daños a la propiedad.
PELIGRO: Siga las siguientes instrucciones para evitar una situación inminentemente peligrosa que, de no
evitarse, dará como resultado la muerte o una lesión grave:
S Esta UPS contiene VOLTAJES LETALES. SÓLO EL PERSONAL DE SERVICIO AUTORIZADO
debe realizar las reparaciones y el servicio. NO HAY PIEZAS QUE PUEDAN RECIBIR SERVICIO
DEL USUARIO dentro de la UPS.
La información de este documento se encuentra sujeta a cambios sin previo aviso.
E 2009 Dell Inc. Todos los derechos reservados.
Queda estrictamente prohibida cualquier forma de reproducción sin el previo consentimiento de Dell Inc. por escrito.
Marcas comerciales utilizadas en este texto: Dell yellogotipodeDELL son marcas registradas de Dell Inc.
Es posible que en este documento se utilicen otras marcas y nombres comerciales para hacer referencia a las entidades que responden a
dichas marcas y nombres o a sus productos. Dell Inc. niega cualquier interés en la propiedad de las marcas y nombres comerciales de
terceros.
Julio 2009
Búsqueda de información
PRECAUCIÓN: El documento Información Ambiental, Regulatoria y de Seguridad brinda importante
información regulatoria y de seguridad.
¿Qué está buscando?
Encuéntrelo aquí
S La guía del usuario para la UPS
DiscodelaUPSDell
S La guía del usuario para la Tarjeta de Gestión de
Red de Dell
S Software de Gestión de UPS de Dell
NOTA: La documentación y la actualización de software
se pueden encontrar en
support.dell.com.
S Especificaciones
Guía del usuario de la UPS Dell
S Cómo configurar los valores de la UPS
La guía del usuario está disponible en el disco de la
S Cómo identificar y resolver los problemas
UPS de Dell y en support.dell.com.
S Cómo instalar el control REPO
S Instrucciones de seguridad
Información ambiental, regulatoria y de seguridad
S Información regulatoria
S Información sobre reciclado
S Información sobre sobre la garantía
Información sobre soporte y garantía de Dell
S Términos y condiciones (sólo EE.UU.)
S Acuerdo de licencia del usuario final
S Información sobre soporte Sitio Web de Soporte de Dell: support.dell.com
NOTA: Seleccione su región o segmento de negocio
para visualizar el sitio de soporte correspondiente.
Búsqueda de información
|
43
Instalación y arranque
PRECAUCIÓN: Antes de realizar los procedimientos que se describen en este documento, lea y siga las
instrucciones de seguridad y la información regulatoria importante en su documento Información Ambiental,
Regulatoria y de Seguridad.

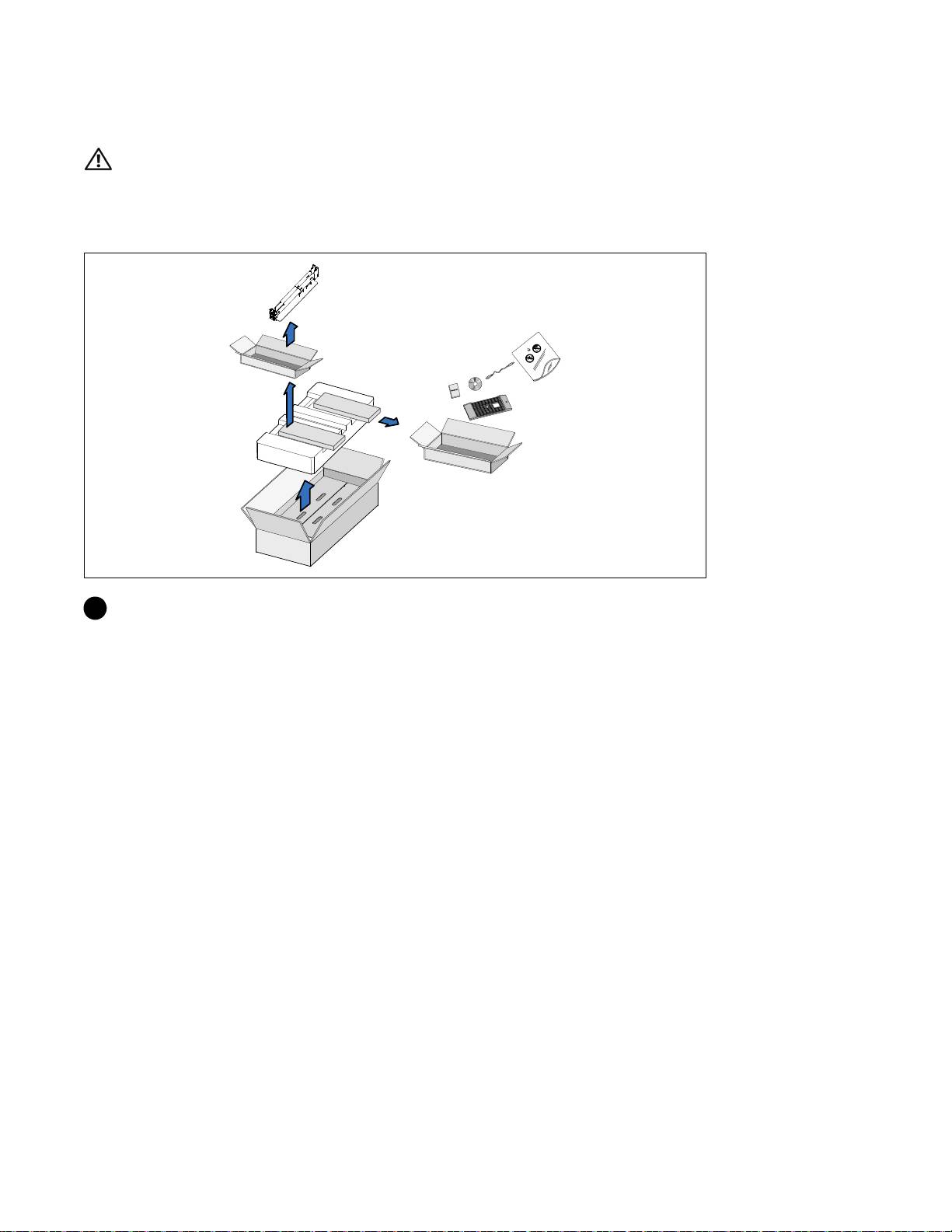

Cómo desembalar el Módulo de batería externa
1 Abra la caja de cartón exterior y extraiga los accesorios embalados con el gabinete.
44
|
Instalación y arranque

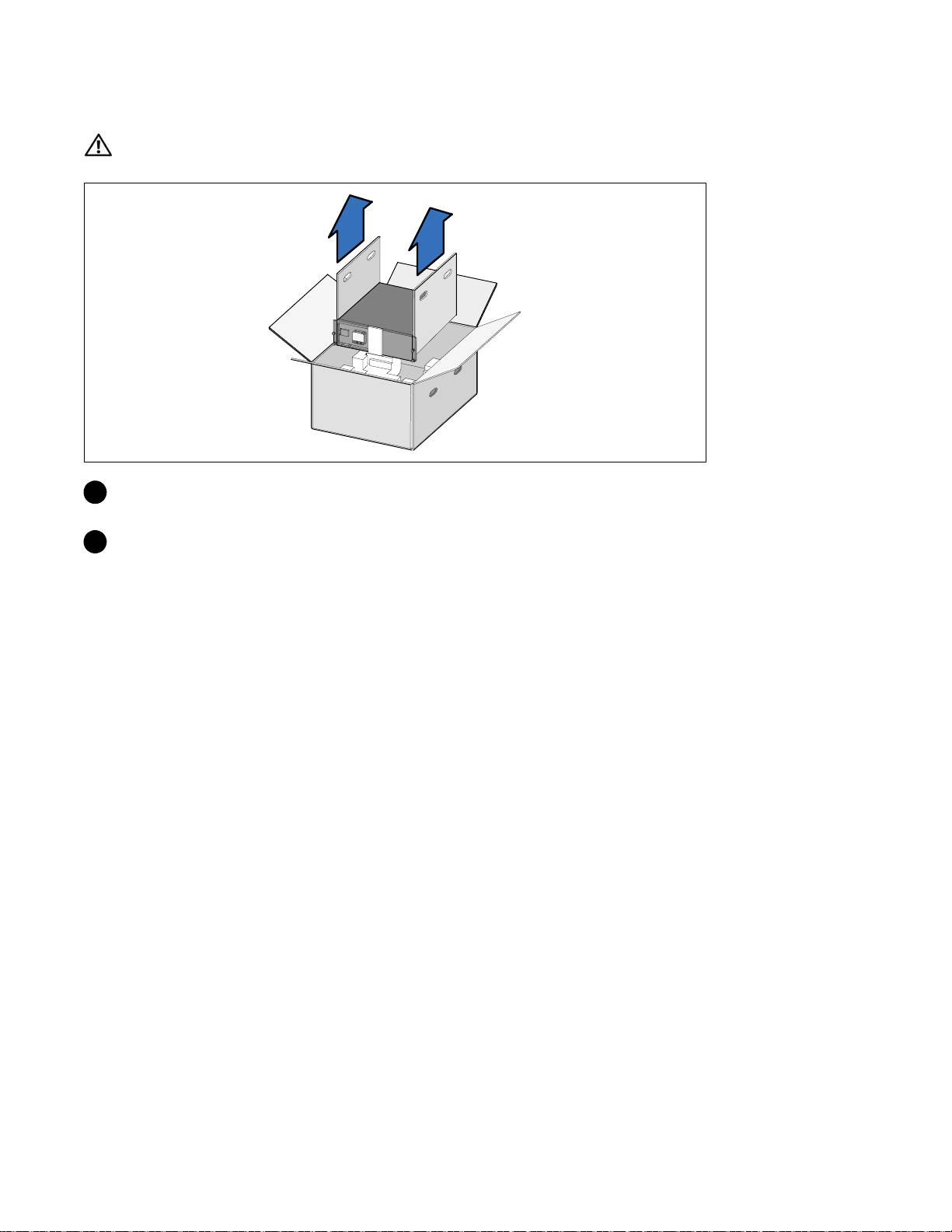

Cómo levantar el gabinete
PRECAUCIÓN: El gabinete es pesado (53 kg/52,98 kg). Para levantar los gabinetes al bastidor se necesitan al
menos dos personas.
1 Conunapersonadecadalado,levantecuidadosamenteelgabinetedelacajadecartónexterna
usando las manijas de la caja de cartón y colóquelo sobre una superficie plana y estable.
2 Deseche o recicle el embalaje de manera responsable o guárdelo para un uso futuro.
Instalación y arranque
|
45
Configuración del montaje en bastidor
PRECAUCIÓN: El gabinete es pesado (53 kg/52,98 kg). Para levantar los gabinetes al bastidor se necesitan al
menos dos personas.

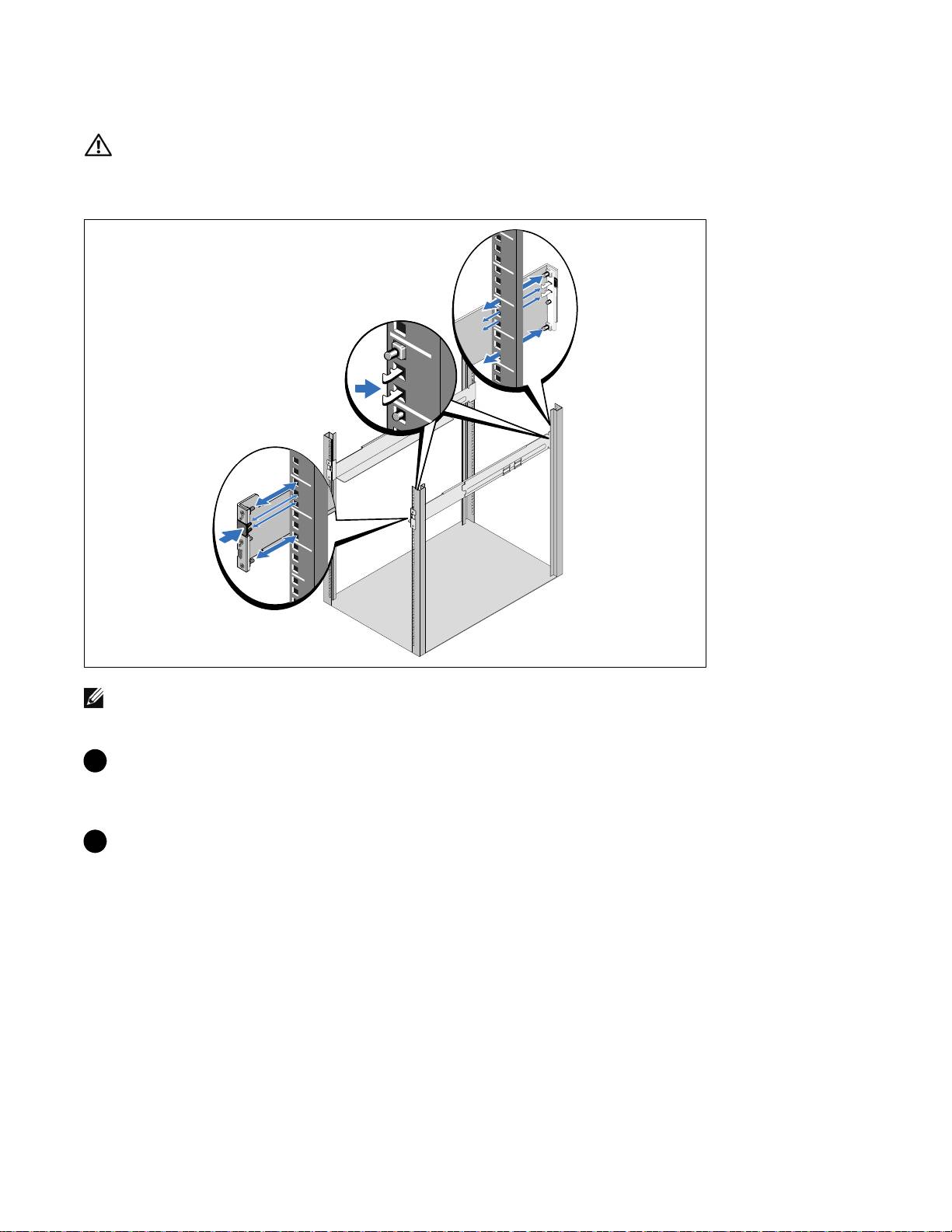

Cómo instalar los rieles
NOTA: Las instrucciones son las mismas que para los bastidores de orificios cuadrados y los bastidores de
orificios redondos y sin rosca. Los rieles sirven para ambos estilos de bastidores. En las ilustraciones se
muestra el bastidor con orificios redondos.
1 Seleccione los orificios adecuados en el riel para posicionar el gabinete en la ubicación deseada en
el bastidor.
Las vías deberían estar situadas en la parte inferior del espacio de 3U asignado para el EBM.
2 Coloque el extremo de los rieles derecho e izquierdo con la etiqueta FRENTE hacia dentro.
46
|
Instalación y arranque
3 Fije los carriles al bastidor:
Acople el extremo posterior del riel hasta que se asiente completamente sobre la brida del bastidor
vertical y el pestillo del gancho se cierre en el lugar.
Tire del riel hacia la parte delantera.
Empuje el extremo delantero del riel hasta queseasientecompletamentesobrelabridadel
bastidor vertical y e l pestillo del gancho se cierre en el lugar.

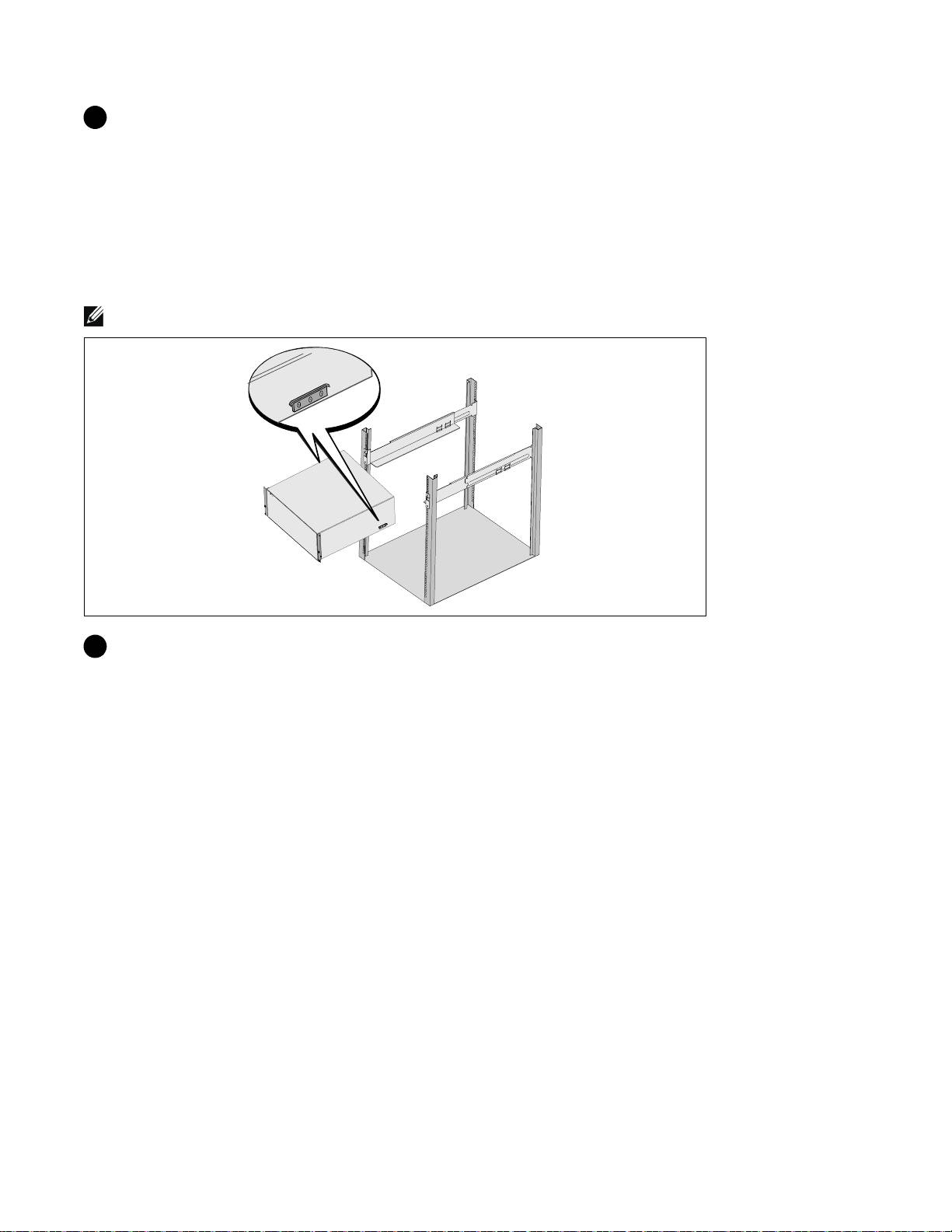

Instalación del gabinete
NOTA: Instale e l EBM directamente debajo de la UPS.
4 Deslice el gabinete por el bastidor.
Instalación y arranque
|
47

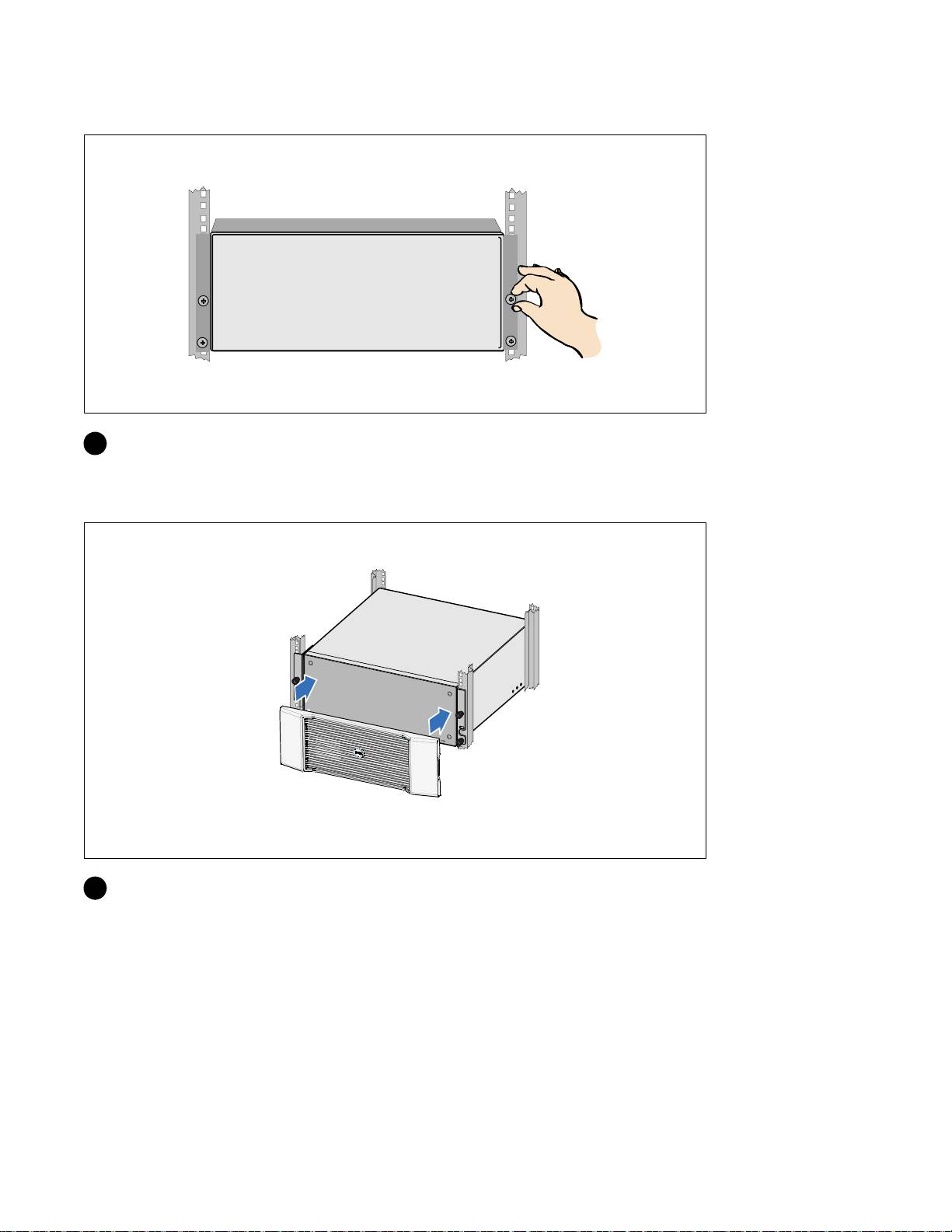

Cómo asegurar el gabinete
5 Asegure la parte delantera del gabinete al bastidor mediante tornillos de apriete manual en los
soportes de montaje. Ajuste manualmente; no utilice herramientas mecánicas.
Cómo instalar la cubierta trontal del EBM
6 InstalelacubiertafrontaldelEBM.
48
|
Instalación y arranque
Cómo conectar el EBM
NOTA: Puede haber un pequeño arco al momento de conectar un EBM a la UPS. Esto es normal y no
ocasionará daños personales. Inserte el cable del EBM en el conector de la batería de la UPS rápida y
firmemente.

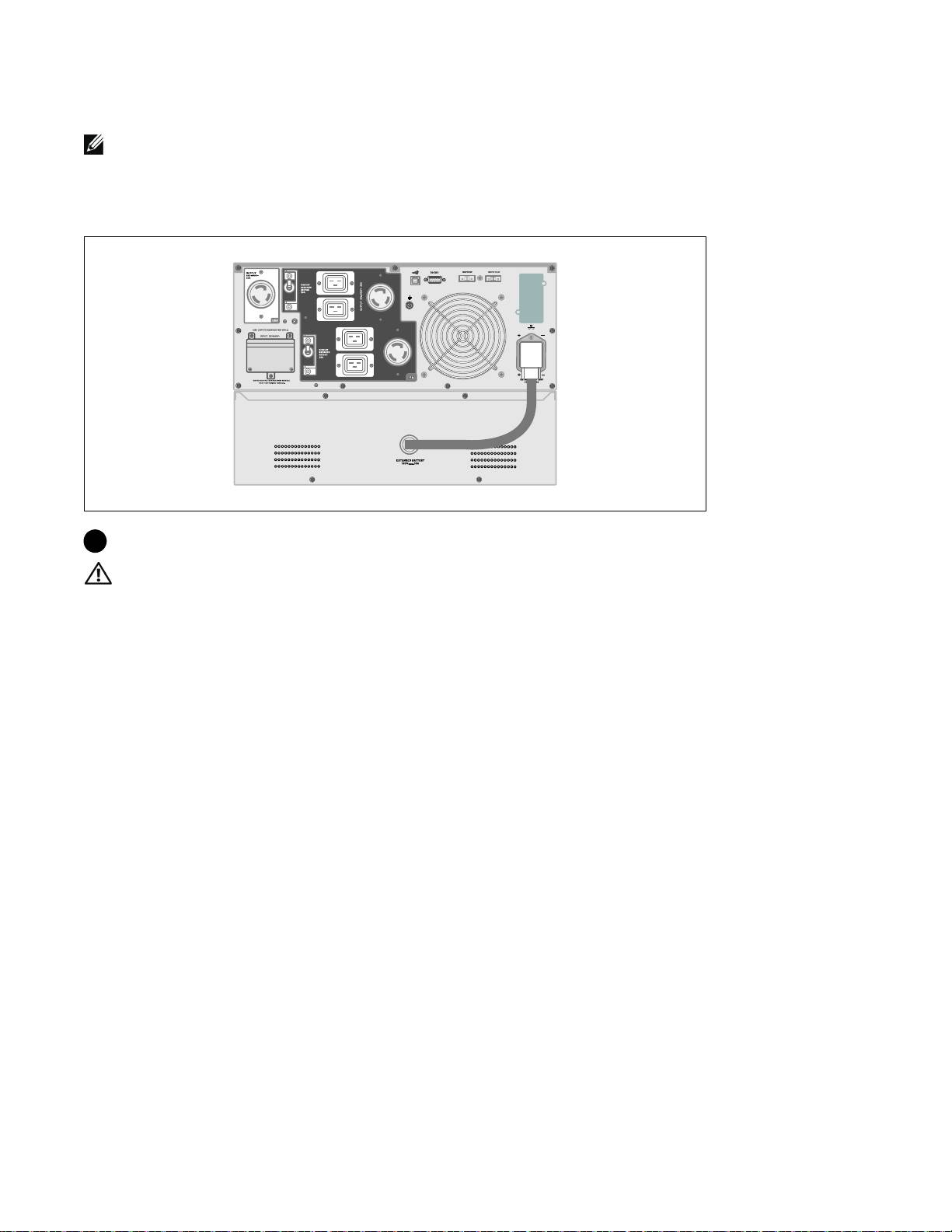

Cómo instalar el cable de EBM
7 Enchufe el cable del EBM en el conector de la batería de la UPS.
PRECAUCIÓN:
Siga las instrucciones del documento UPS - Introducción olaGuía del usuario de la UPS con
bastidor en línea de Dell para obtener indicaciones sobre cómo instalar el UPS.
Instalación y arranque
|
49
50
|
Instalación y arranque
