Dellt Online Rack
External Battery Module
for use with
3750W and 4200W
UPS models
Getting Started With
Your System
Démarrer avec Votre Système
Erste Schritte mit Ihrem System
Начало работы с системой
Introducción de su Sistema
系统使用 入门指南
系統使用 入門指南
사용자 시스템 시작하기
はじめに システムについて
K804N, H952N, J730N, K805N
J739N
www.dell.com | support.dell.com
Dellt Online Rack
External Battery Module
for use with
3750W and 4200W
UPS models
Getting Started
With Your System
K804N, H952N, J730N, K805N
J739N
www.dell.com | support.dell.com
Notes and Warnings
NOTE: A NOTE indicates important information that helps you make better use of your software.
DANGER: A DANGER indicates an imminently hazardous situation which, if not avoided, will result in death or
serious injury.
WARNING: A WARNING indicates a potentially hazardous situation which, if not avoided, could result in death or
injury.
CAUTION: A CAUTION indicates a potentially hazardous situation which, if not avoided, may result in minor or
moderate injury or in property damage incidents.
DANGER: Observe the following instruction to help prevent an imminently hazardous situation which, if not
avoided, will result in death or serious injury:
S This UPS contains LETHAL VOLTAGES. All repairs and service should be performed by
AUTHORIZED SERVICE PERSONNEL ONLY.ThereareNO USER SERVICEABLE PARTS
inside the UPS.
Information in this document is subject to change without notice.
E 2009 Dell Inc. All rights reserved.
Reproduction in any manner whatsoever without the written permission of Dell Inc. is strictly forbidden.
Trademarks used in this text: Dell and the DELL logo are trademarks of Dell Inc.
Other trademarks and trade names may b e used in this document to refer to either the entities claiming the marks and names or their
products. Dell Inc. disclaims any proprietary interest in trademarks and trade names other than its own.
July 2009
Finding Information
CAUTION: The Safety, Environmental, and Regulatory Information document provides important safety and
regulatory information.
What are You Looking For?
Find It Here
S The user's guide for my UPS
Dell UPS Disc
S The user's guide for the Dell Network Management
Card
S Dell UPS Management Software
NOTE: Documentation and software updates can be
found at
support.dell.com.
S Specifications
Dell UPS User's Guide
S How to configure UPS settings
The user's guide is available on the Dell UPS disc and
S How to troubleshoot and solve problems
on support.dell.com.
S How to install REPO control
S Safety instructions
Safety, Environmental, and Regulatory Information
S Regulatory information
S Recycling information
S Warranty information
Dell Warranty and Support Information
S Terms and Conditions (U.S. only)
S End User License Agreement
S Support information Dell Support Website — support.dell.com
NOTE: Select your region or business segment to view
the appropriate support site.
Finding Information
|
3
Installation and Startup
CAUTION: Before performing the procedures in this document, read and follow the safety instructions and
important regulatory information in your Safety, Environmental, and Regulatory Information document.
Unpacking the External Battery Module

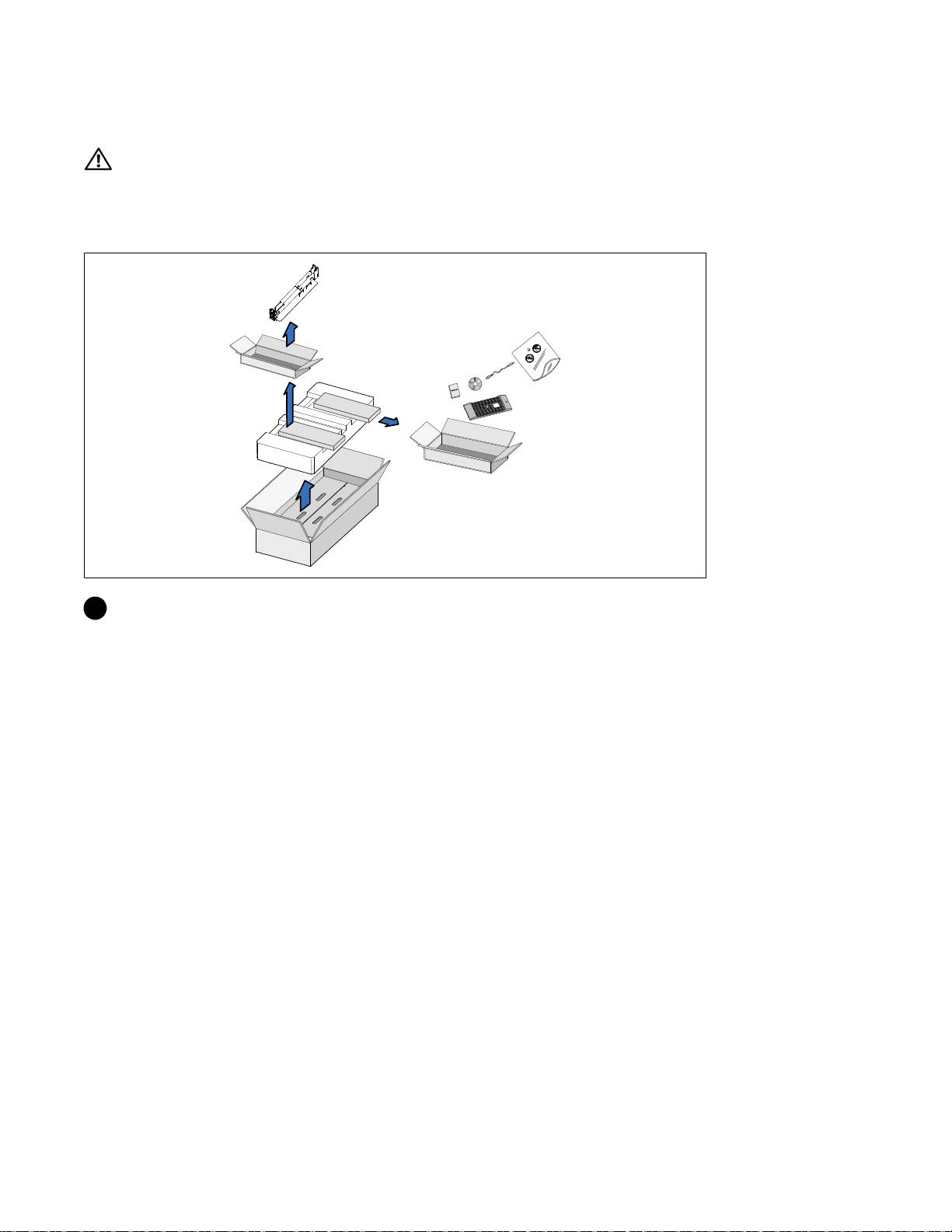

1 Open the outer carton and remove the accessories packaged with the cabinet.
4
|
Installation and Startup
Lifting the Cabinet
CAUTION: The cabinet is heavy (53 kg/116.8 lb). Lifting the cabinets into the rack requires a minimum of two
people.

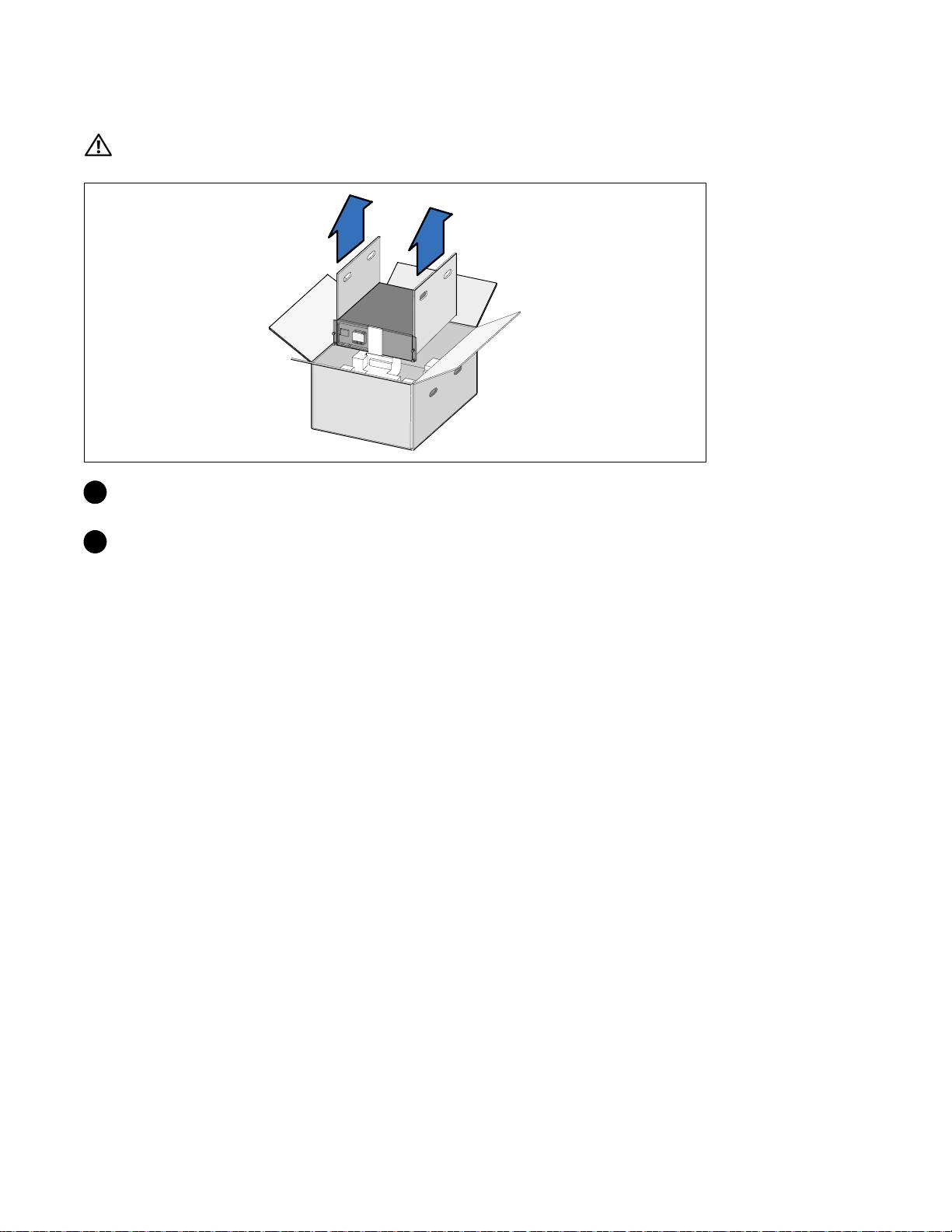

1 Withonepersononeachside,carefullyliftthecabinet out of the outer carton using the handles
on the cardboard and set it on a flat, stable surface.
2 Discard or recycle the packaging in a responsible manner, or store it for future use.
Installation and Startup
|
5
Rackmount Setup
CAUTION: The cabinet is heavy (53 kg/116.8 lb). Lifting the cabinets into the rack requires a minimum of two
people.
Installing the Rails
NOTE: The instructions are the same for square-hole racks and unthreaded, round-hole racks. The rails fit both
rack styles. The round-hole rack is shown in the illustrations.
1 Select the proper holes in the rail for positioning the cabinet in the desired location in the rack.
The rails should be located at the bottom of the 3U space allocated for the EBM.

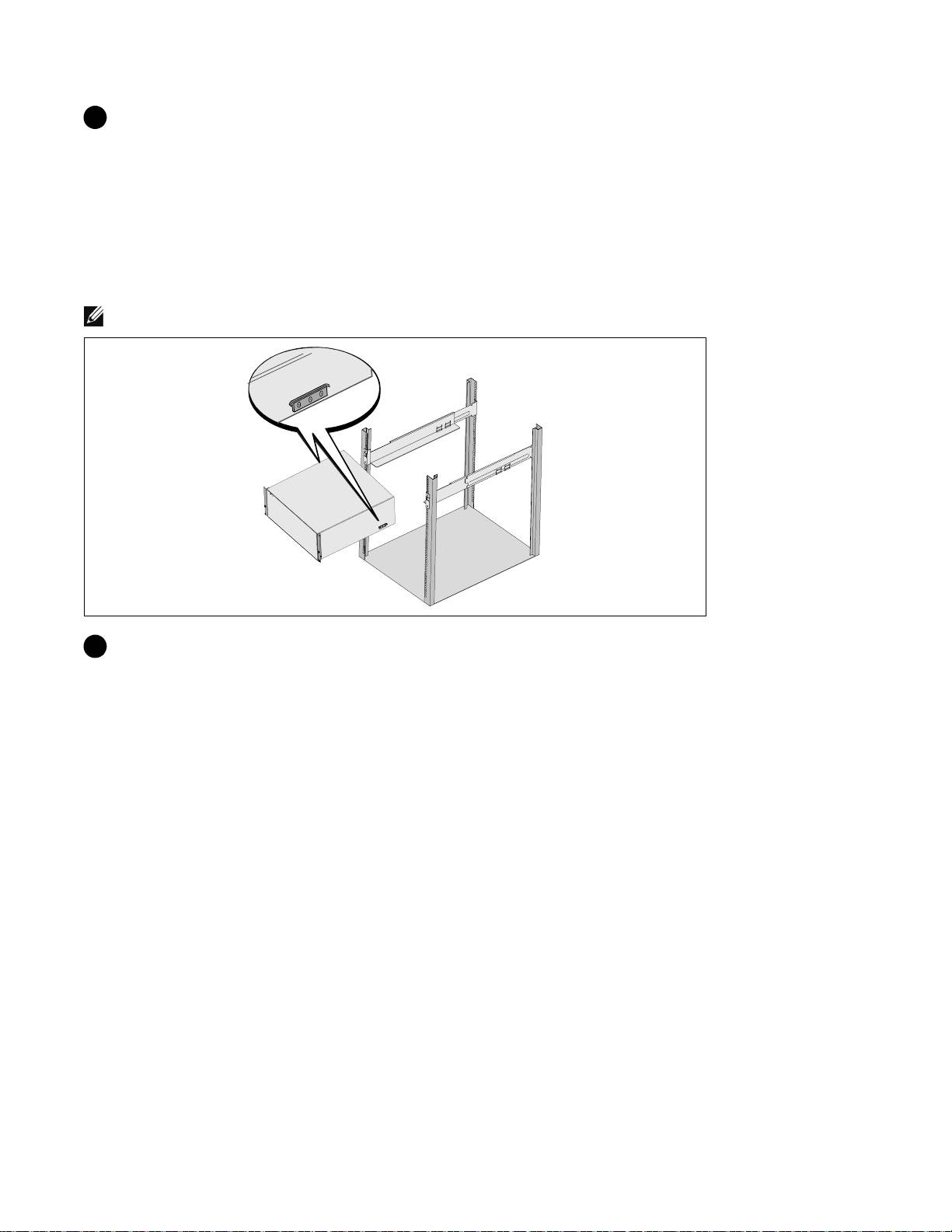

2 Position the end of the left and right rails labeled FRONT facing inward.
6
|
Installation and Startup

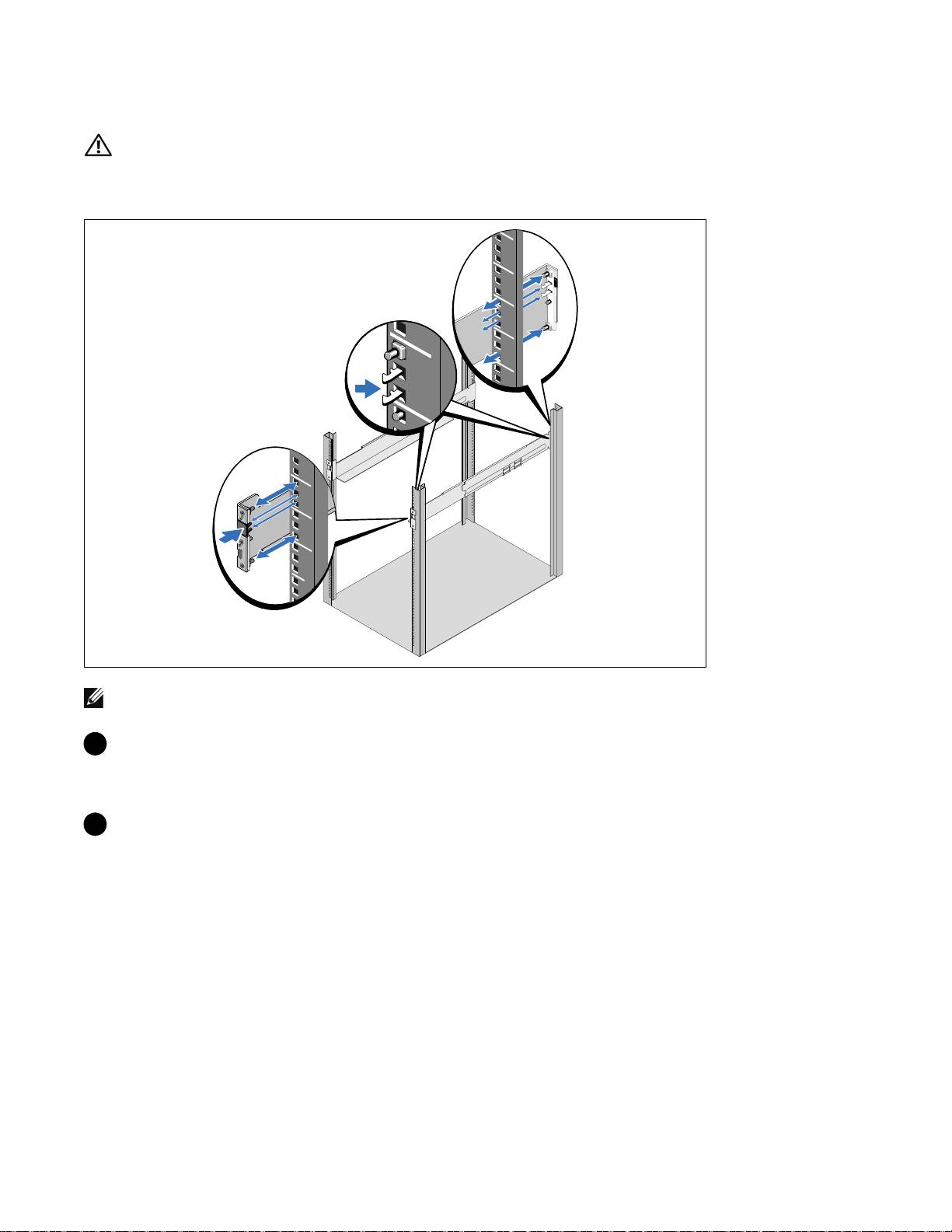

3 Attach the rails to the rack:
Engage the back end of the rail until it fully seats on the vertical rack flange and the hook latch
locks in place.
Pull the rail toward the front.
Push the front end of the rail until it fully seats on the vertical rack flange and the hook latch locks
in place.
Installing the Cabinet
NOTE: Install the EBM directly below the UPS.
4 Slide the cabinet into the rack.
Installation and Startup
|
7
Securing the Cabinet

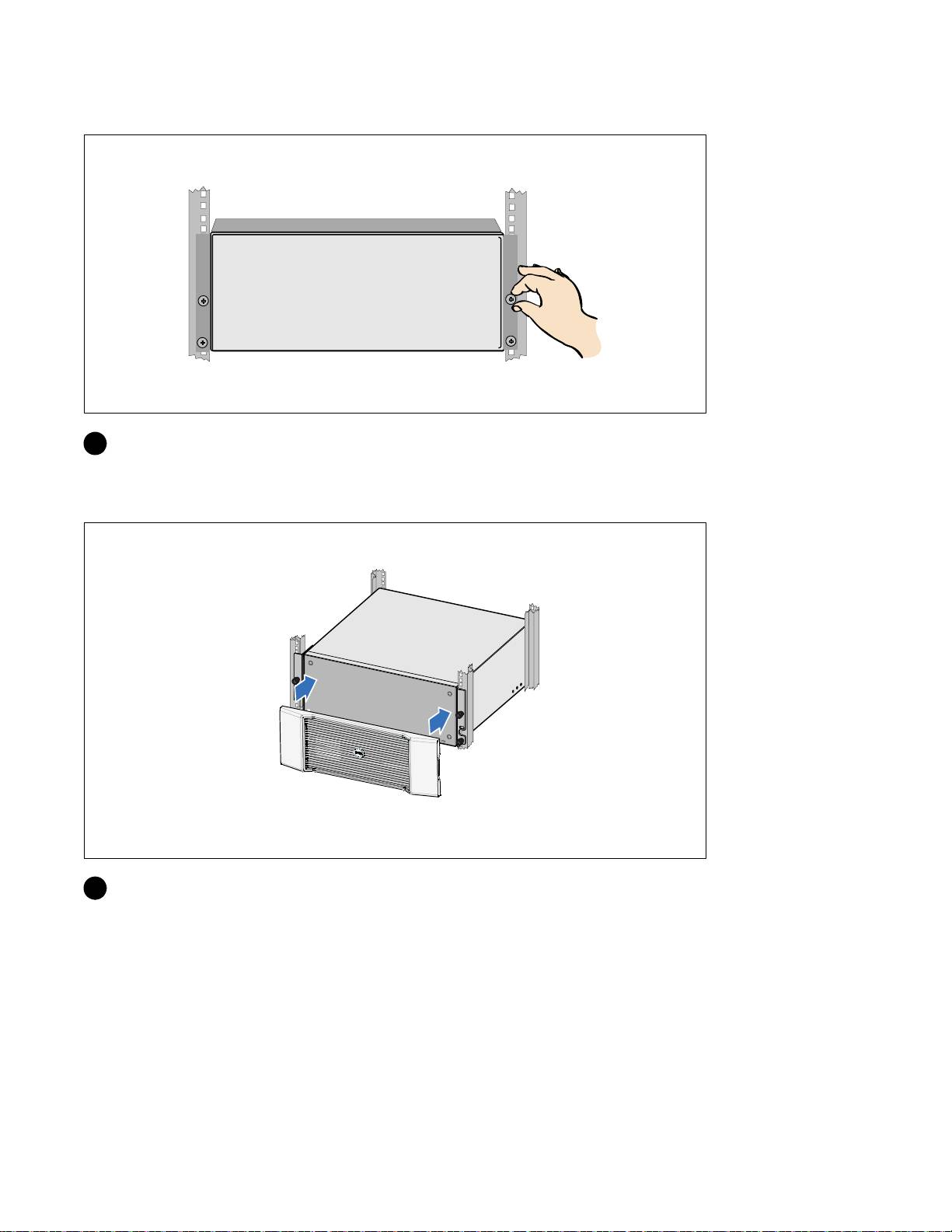

5 Secure the front of the cabinet to the rack using the thumbscrews on the mounting brackets.
Tighten by hand; do not use power tools.
Installing the EBM Front Cover
6 Install the EBM front cover.
8
|
Installation and Startup
Connecting the EBM
NOTE: A small amount of arcing may occur when connecting an EBM to the UPS. This is normal and will not
harm personnel. Insert the EBM cable into the UPS battery connector quickly and firmly.
Installing the EBM Cable
7 Plug the EBM cable into the UPS battery connector.
CAUTION:
Follow the instructions in the UPS Getting Started document or the Dell Online Rack UPS 3750W
and 4200W User's Guide for instructions on installing the UPS.
Installation and Startup
|
9
