Dell UPS 3750R: Erste Schritte mit Ihrem System
Erste Schritte mit Ihrem System: Dell UPS 3750R
Dellt Online Rack
Externes Batteriemodul
zur Verwendung mit
USV-Gerätetypen
3750W und 4200W
Erste Schritte
mit Ihrem System
K804N, H952N, J730N, K805N
J739N
www.dell.com | support.dell.com
Hinweise und Warnungen
HINWEIS: Ein HINWEIS macht auf eine wichtige Information aufmerksam, mit deren Hilfe Sie Ihre Software optimal
nutzen können.
GEFAHR: GEFAHR macht auf eine unmittelbar gefährliche Situation aufmerksam, die zum Tod oder schweren
Verletzungen führt, wenn sie nicht vermieden wird.
WARNUNG: WARNUNG macht auf eine potenziell gefährliche Situation aufmerksam, die zum Tod oder zu
Verletzungen führt, wenn sie nicht vermieden wird.
ACHTUNG: ACHTUNG macht auf eine potenziell gefährliche Situation aufmerksam, die zu geringen oder mäßigen
Verletzungen oder Sachschäden führen kann, wenn sie nicht vermieden wird.
GEFAHR: Beachten Sie den folgenden Hinweis, um eine unmittelbar gefährliche Situation zu vermeiden, die zum
Tod oder zu schweren Verletzungen führen könnte:
S Diese USV enthält LEBENSGEFÄHRLICHE SPANNUNG. Sämtliche Reparatur- und
Wartungsarbeiten dürfen NUR VON BEFUGTEM WARTUNGSPERSONAL durchgeführt werden.
Im Inneren der USV sind KEINE VOM BENUTZER WARTBAREN TEILE vorhanden.
Unangekündigte Änderungen der Angaben in diesem Dokument vorbehalten.
E 2009 Dell Inc. Alle Rechte vorbehalten.
Die Vervielfältigung, gleich welcher Art, ist ohne schriftliche Genehmigung von Dell Inc. strengstens untersagt.
In diesem Text verwendete Marken: Bei Dell und dem DELL Logo handelt es sich um Marken von Dell Inc.
In diesem Dokument können weitere Marken und Handelsnamen verwendet werden, die sich entweder auf die Personen beziehen, die diese
Marken und Namen für sich beanspruchen, oder auf deren Produkte. Dell Inc. verzichtet auf sämtliche gewerblichen Eigentumsrechte an
Marken und Handelsnamen, bei denen es sich nicht um eigene Marken und Handelsnamen handelt.
Juli 2009
Finden von Informationen
ACHTUNG: Im Dokument Informationen zu Sicherheit, Umweltschutz und Ordnungsvorschriften finden Sie
wichtige Sicherheitshinweise und Informationen zu gesetzlichen Bestimmungen.
Was suchen Sie?
Hier finden Sie es
S Die Benutzeranleitung für meine USV
Die Disk
S Die Benutzeranleitung für die Dell
Netzwerkmanagementkarte
S Dell USV Management Software
HINWEIS: Dokumentation und Softwareaktualisierungen
finden Sie unter
support.dell.com.
Finden von Informationen
|
23
f
ür die Dell USV
S Spezifikationen
Benutzeranleitung der Dell USV
S Anleitung zum Konfigurieren der
Die Benutzeranleitung finden Sie auf der Disk zu der
USV-Einstellungen
Dell USV und unter support.dell.com.
S Behebung von Fehlern und Lösung von Problemen
S Installation der REPO-Steuerung
S Sicherheitshinweise
Informationen zu Sicherheit, Umweltschutz und
Ordnungsvorschriften
S Informationen über Ordnungsvorschriften
S Recycling-Informationen
S Garantieerklärung
Informationen zu Garantie und Support von Dell
S AGB (nur USA )
S Lizenzvereinbarung für Endbenutzer
S Supportinformationen Dell Support-Website — support.dell.com
HINWEIS: Wählen Sie Ihre Region bzw. Ihre Branche
aus, um die geeignete Support-Website aufzurufen.
Installation und Inbetriebnahme
ACHTUNG: Vor der Ausführung der Verfahren in diesem Dokument lesen und befolgen Sie bitte die
Sicherheitshinweise und wichtigen Informationen zu gesetzlichen Bestimmungen in Ihrem Dokument über
Informationen zu Sicherheit, Umweltschutz und Ordnungsvorschriften.

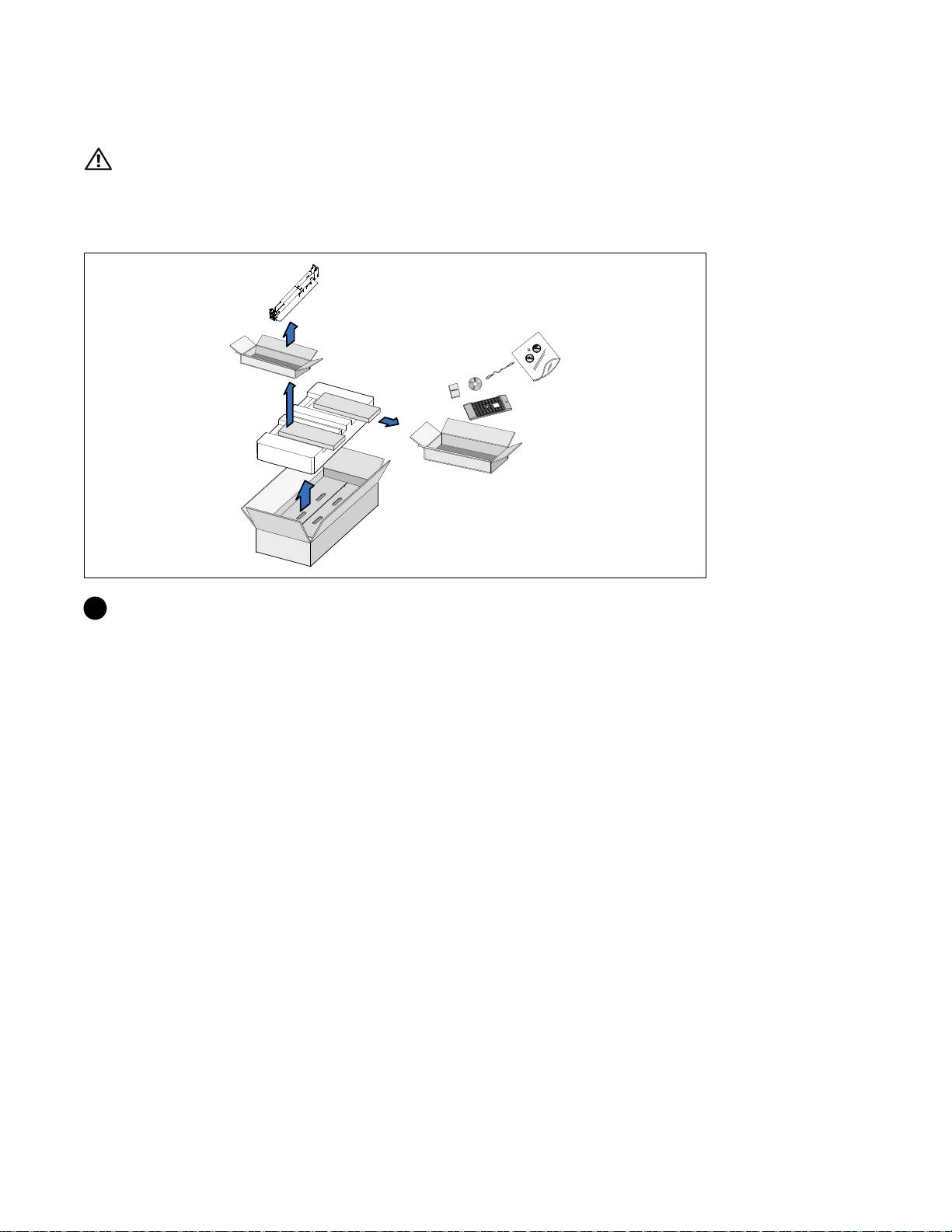

Auspacken des Externes Batteriemoduls
1 Öffnen Sie den äußeren Karton und nehmen Sie die mit dem Gehäuse zusammen verpackten
Zubehörteile heraus.
24
|
Installation und Inbetriebnahme

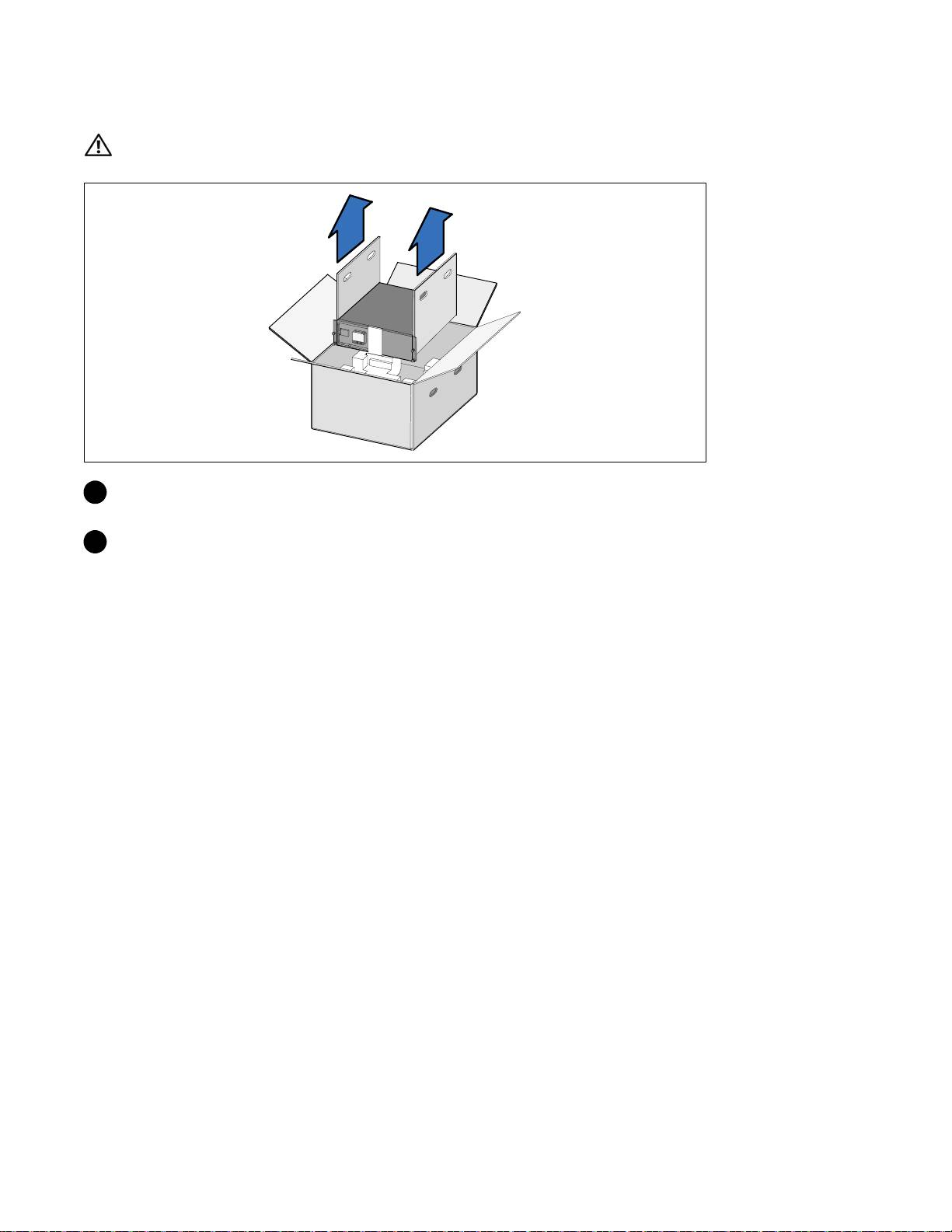

Gehäuse heben
ACHTUNG: Das Gehäuse ist schwer (53 kg). Zum Heben des Gehäuses in das Gestell sind mindestens zwei
Personen erforderlich.
1 Heben Sie das Gehäuse mit einer Person auf jeder Seite mit den Griffen vorsichtig aus dem
äußeren Karton heraus und setzen Sie es auf einer flachen, stabilen Unterlage ab.
2 Entsorgen oder recyceln Sie die Verpackung in umweltbewusster Weise, oder bewahren Sie sie für
denspäterenGebrauchauf.
Installation und Inbetriebnahme
|
25
Rackmontage
ACHTUNG: Das Gehäuse ist schwer (53 kg). Zum Heben des Gehäuses in das Gestell sind mindestens zwei
Personen erforderlich.
Montage der Schienen
HINWEIS: Für Racks mit quadratischen Öffnungen und Racks mit runden Öffnungen ohne Gewinde gelten die
gleichen Anweisungen. Die Schienen passen zu beiden Rack-Typen. Auf den Abbildungen ist das Rack mit den
runden Öffnungen zu sehen.
1 Wählen Sie die korrekten Öffnungen in der Schiene aus, um das Gehäuse wie gewünscht im Rack
zu positionieren.
Die Schienen sollten an der Unterseite des für das EBM zugewiesenen 3U-Raums angeordnet
sein.
2 Richten Sie das Ende der linken und rechten Schiene mit der Aufschrift FRONT (VORNE) nach
innen aus.
26
|
Installation und Inbetriebnahme
3 Bringen Sie die Schienen am Rack an:
Schieben Sie das hintere Ende der Schiene hinein, bis es vollständig auf dem vertikalen
Gestellflansch sitzt und der Haken einrastet.
Ziehen Sie die Schiene nach vorne.
Schieben Sie das vordere Ende der Schiene hinein, bis es vollständig auf dem vertikalen
Gestellflansch sitzt und der Haken einrastet.
Installation des Gehäuses
HINWEIS: Bringen Sie das EBM direkt unterhalb der USV an.
4 Schieben Sie das Gehäuse in das Rack.
Installation und Inbetriebnahme
|
27
Befestigung des Gehäuses
5 Befestigen Sie die Vorderseite des Gehäuses mit den Rändelschrauben auf den Halterungen an
dem Rack. Ziehen Sie die Schrauben von Hand fest. Verwenden Sie keine Elektrowerkzeuge.
Installation der vorderen EBM-Abdeckung
6 Installieren Sie die vordere EBM-Abdeckung.
28
|
Installation und Inbetriebnahme
Anschluss EBM
HINWEIS: Beim Anschließen eines EBM an die USV kann es zu einem kleinen Lichtbogen kommen. Dies ist
normal und für Personen unschädlich. Verbinden Sie das EBM-Kabel rasch und fest mit dem Batterieanschluss
der USV.
Installation des EBM-Kabels
7 Stecken Sie das EBM-Kabel in den USV-Batterieanschluss ein.
ACHTUNG:
Folgen Sie den Anweisungen aus Erste Schritte USV oder der Benutzeranleitung für das
Dell Online Rack-USV 3750W und 4200W für Anleitungen zur USV-Installation.
Installation und Inbetriebnahme
|
29
30
|
Installation und Inbetriebnahme
