Dell UPS 3750R: はじめに システムについて
はじめに システムについて: Dell UPS 3750R
Dellt オンライン式ラック型
外付けバッテリーモジュール
3750W および 4200W形UPS
はじめに
システムについて
K804N, H952N, J730N, K805N
J739N
www.dell.com | support.dell.com
注記および警告
注記： 「注記」は、ソフトウェアを有効に利用するための重要な情報を示しています。
危険： 「危険」は、回避しないとほぼ確実に死亡、または重傷を招く危険な状況を示しています。
警告： 「警告」は、回避しないと死亡、または重傷を招く潜在的に危険な状況を示しています。
注意： 「注意」は、回避しないと軽傷、または中程度の傷害を招く恐れがある潜在的に
危険な状況を示しています。
危険： 回避しないとほぼ確実に死亡、または重傷を招く危険な状況を防ぐため、
以下の説明をよくお読みください：
S このUPSの中には 致死的な電圧 が掛かっています。すべての修理や点検は、
公認のサービススタッフのみ が行わなければいけません。UPS内には
ユーザーが修理可能な部品 はありません。
当資料の情報は、予告なく変更されることがあります。
E 2009 Dell Inc. 無断複写・転載を禁じます。
Dell Inc.の書面による許可のない複写は、いかなる形態においても厳重に禁じられています。
当テキストに使用されている登録商標： Dell および DELL のロゴは、Dell Inc.の登録商標です。
本書に使用されているその他の登録商標および商標名は、商標や名称を主張する事業体、あるいは製品のいずれかに言及しま
す。 Dell Inc.は、Dell自身が所有する以外の登録商標および商標権におけるいかなる所有権を一切放棄します。
2009年7月
情報一覧
注意：
安全、環境、規則に関する情報
資料には、安全および規定に関する重要情報が含まれています。
どんな情報をお探しですか?
こちらでご覧いただけます
S UPSユーザーガイド
Dell UPS
S Dell ネットワークマネージメントカード用のユ
ーザーガイド
S Dell UPS 制御ソフトウェア
注記：説明書およびソフトウェアの更新情報
は、
support.dell.comでご確認いただけます。
情報一覧
|
83
デ
ィス
ク
S 仕様
Dell UPS ユーザーガイド
S UPSの設定方法
ユーザーガイドはDell UPS
S トラブルシューティングおよび問題の解決方法
ディスクおよびsupport.dell.comで入手することがで
きます。
S REPO制御のインストール方法
S 安全に関する説明書
安全、環境、規則に関する情報
S 規則に関する情報
S リサイクルに関する情報
S 保証情報
Dell 保証およびサポート情報
S 使用上の条件（アメリカのみ）
S エンドユーザー使用許諾契約
S サポート情報
Dellサポートウェブサイト - support.dell.com
注記：使用する地域や事業区分を選択し、
適切なサポートサイトをご覧ください。
インストールおよび起動
注意： 当資料の手順を実施する前に、
安全、環境、規則に関する情報
資料に記載されてい
る安全に関する説明書および重要な規制情報をご覧いただき、これらの情報に従ってください。
外付けバッテリーモジュールの開梱方法

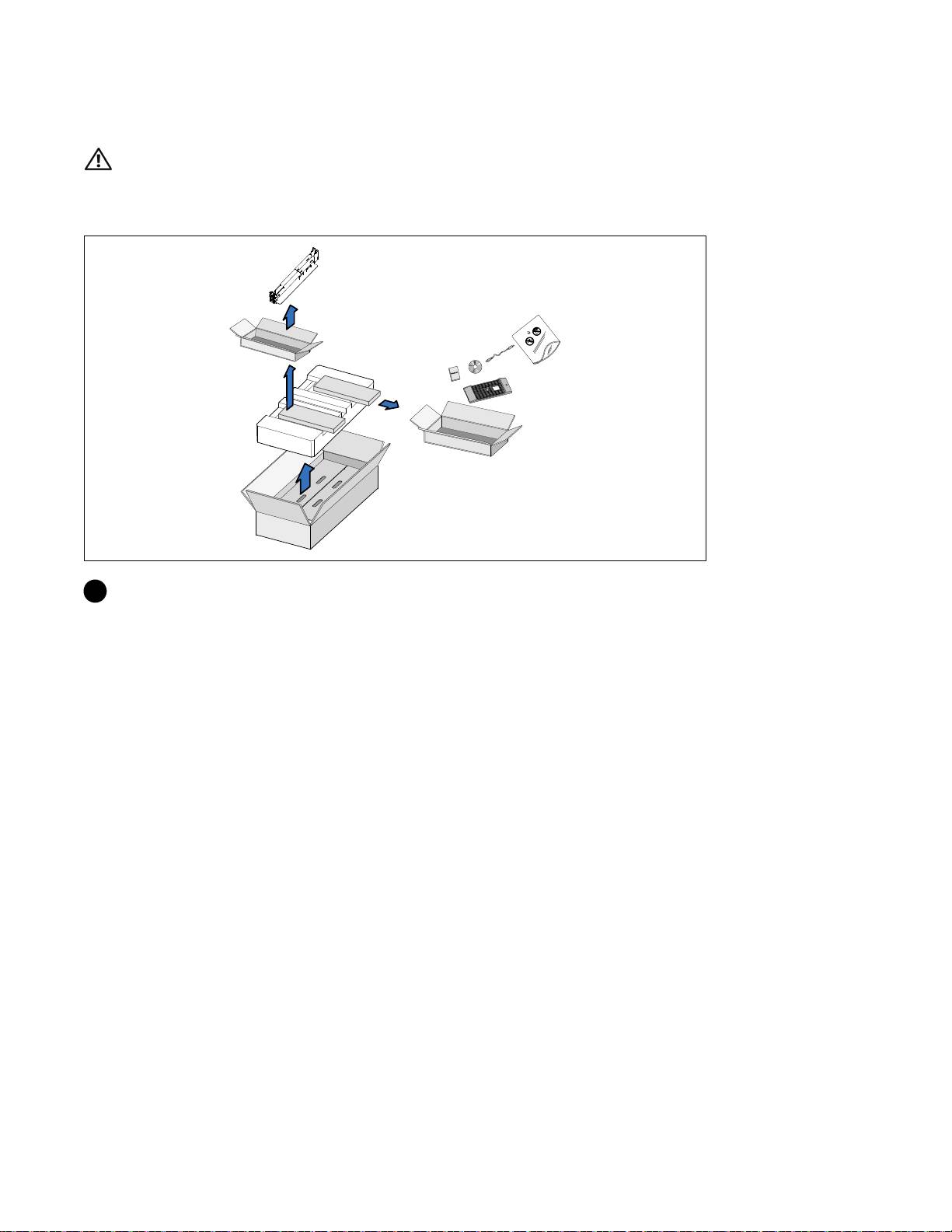

1 段ボール箱を開き、キャビネットと同梱の付属品を取り外します。
84
|
インストールおよび起動
キャビネットの持ち上げ方
注意： キャビネットにはかなりの重量があります (53 kg/52.98 kg)。
キャビネットをラックに移動するには、最低2名必要です。
1 各側を一人ずつで持ち、段ボールのハンドル部分を使って、段ボール箱からキャビネット
を注意して持ち上げ、平らな安定した表面上に置きます。
2 責任を持ってパッケージを処分またはリサイクルするか、もしくは今後の使用のために保
管します。
インストールおよび起動
|
85
ラックマウント式設置方法
注意： キャビネットにはかなりの重量があります (53 kg/52.98 kg)。
キャビネットをラックに移動するには、最低2名必要です。
レールの取り付け方法
注記： 四角型の穴や、ネジ無し穴、丸型穴のラックは、すべて同じ手順です。
レールは両方のラックスタイルに適合します。 図表は四角型の穴用のラックを示しています。
1 レール上の適切な穴を選び、ラック上の希望する位置にキャビネットを配置します。
外付けバッテリーモジュールにある３Uのスペースの底にレールを配置しなければいけませ
ん。
2 FRONTとラベル表示されている左側および右側のレールの端が内側に向く用に配置します。
86
|
インストールおよび起動
3 レールをラックに取り付ける方法：
垂直のラックフランジに完全にはまり、フックラッチが所定位置に固定するまでレールの
後端部をはめ込みます。
レールを手前に引きます。
垂直のラックフランジに完全にはまり、フックラッチが所定位置に固定するまで、レール
の前端部をはめ込みます。
キャビネットの設置方法
注記： UPSの直接下に外付けバッテリーモジュールを設置します。
4 キャビネットをラックにスライドさせます。
インストールおよび起動
|
87
キャビネットの固定方法

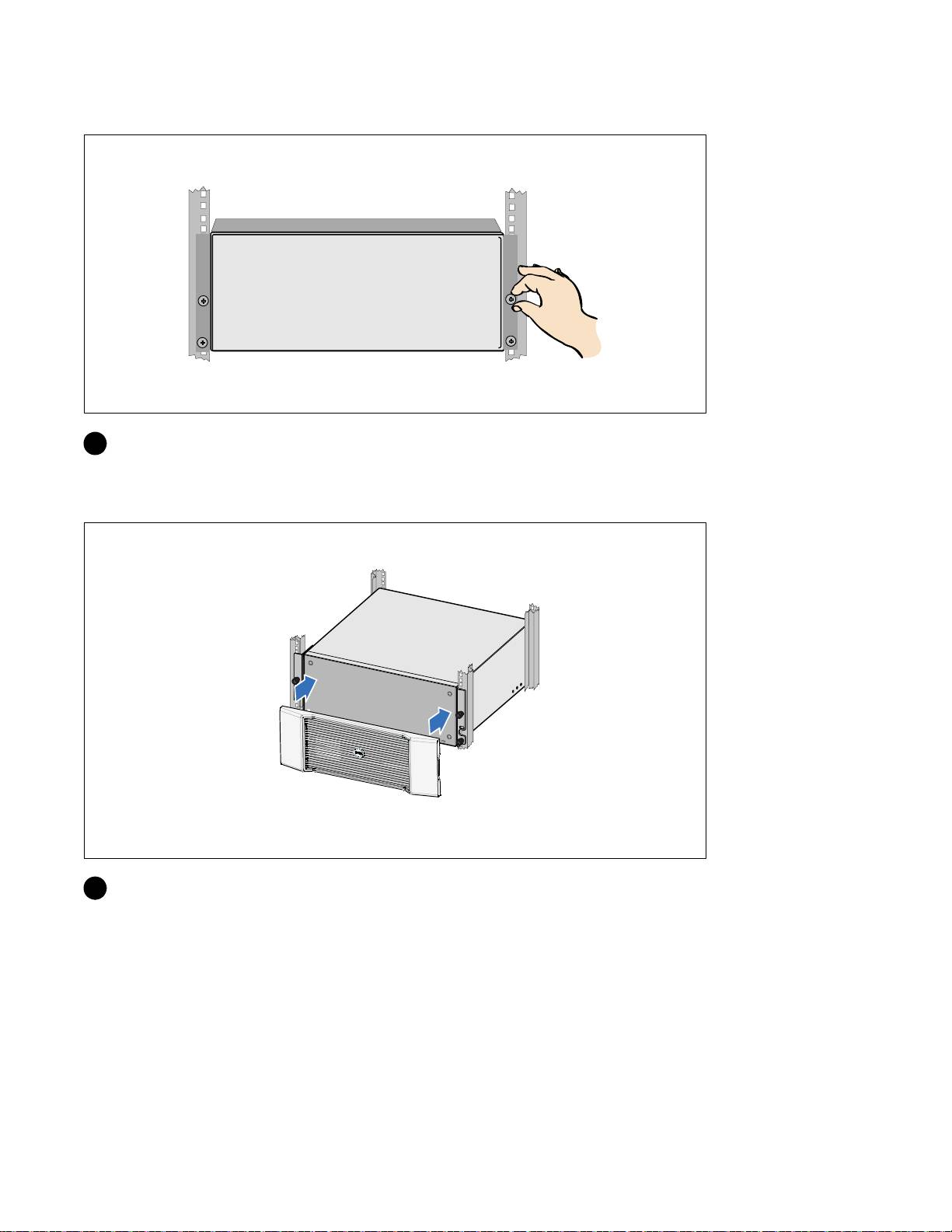

5 蝶ネジを使って、キャビネットの前方をマウンティング・ブラケットに固定します。
手で強く締めてください。電動工具は使用しないでください。
外付けバッテリーモジュールのフロントカバーの取り付け方法
6 外付けバッテリーモジュールのフロントカバーを取り付けます。
88
|
インストールおよび起動
接続方法 外付けバッテリーモジュール
注記： 外付けバッテリーモジュールをUPSに接続する際、少量のアーク放電が起こることがあり
ます。 これは正常であり、人に損傷を与えることはありません。即座にしっかりと、
外付けバッテリーモジュールケーブルをUPSバッテリーコネクタへ挿入します。
外付けバッテリーモジュールケーブルの取り付け方法
7 外付けバッテリーモジュールケーブルをUPSバッテリーコネクタへ接続します。
注意： UPSの取り付けに関する説明書に関しましては、UPS
はじめに
の資料、またはDell
オンライン式ラック型
UPS 3750W
および
4200W
ユーザーガイド
で記載されている指示に
従ってください。
インストールおよび起動
|
89
90
|
インストールおよび起動
