Dell UPS 3750R: 사용자 시스템 시작하기
사용자 시스템 시작하기: Dell UPS 3750R
Dellt 온라인 랙
외장 배터리 모듈을
UPS 모델
3750W 및 4200W와함께사용
사용자 시스템
시작하기
K804N, H952N, J730N, K805N
J739N
www.dell.com | support.dell.com
참고및경고
참고: "참고"는 소프트웨어를 더 잘 활용하는 데 도움이 되는 중요한 정보를 나타냅니다.
위험: "위험"은 피하지 않을 경우 급박한 위험 상황이 사망이나 중상의 결과를 야기할 수 있음을
나타냅니다.
경고: "경고"는 피하지 않을 경우 죽음이나 상해를 야기할 수 있는 잠재적 위험 상황을 표시합니다.
주의: "주의"는 피하지 않을 경우 경미하거나 보통의 상해 또는 재산 손실 사고를 야기할 수 있는 잠재적
위험 상황을 표시합니다.
위험: 아래의 지시사항을 준수하여, 피하지 않을 경우 사망이나 중상의 결과를 야기할 수 있는 급박한 위험
상황을 방지하십시오.
S UPS는 사망에이를수있는전압을 갖고 있습니다. 모든 수리와 정비는 자격있는 서비스 요원만이
수행해야 합니다. UPS 내부에는 사용자가 정비할 수 없는 부품이 있습니다.
이 문서에 포함된 정보는 고지없이 변경될 수 있습니다.
E 2009 Dell Inc. All rights reserved.
Dell Inc.의 서면 허락 없이 어떤 방식으로든 복제하는 것은 엄격히 금지됩니다.
이 문서에서 사용된 상표: Dell 과 DELL 로고는 Dell Inc.의 상표입니다.
기타 상표와 상호를 관련 상표 및 명칭 또는 관련 제품에 대한 권리를 가지는 당사자를 지칭하기 위해 이 문서에서 사용할 수
있습니다. Dell Inc.는 Dell Inc.가 소유하지 않은 상표 및 상호에 대한 재산적 이해관계를 부인합니다.
2009년 7월
정보 찾아보기
주의:
안전,환경및규제관련정보
문서는 중요한 안전 및 규제 정보를 제공합니다.
찾는 정보 항목
정보의 소재
S UPS용 사용자 설명서
Dell UPS 디스크
S Dell 네트워크 관리카드용 사용자 설명서
S Dell UPS Management Software
참고: 문서 및 소프트웨어 업데이트는
support.dell.com 에서 조회할 수 있습니다.
S 사양
Dell UPS 사용자 설명서
S UPS 설정 구성 방법
사용자 설명서는 Dell UPS 디스크 및
S 장애 처리 및 문제점 해결 방법
support.dell.com에서 조회할 수 있습니다.
S REPO 제어 설치 방법
S 안전 지침
안전,환경및규제관련정보
S 규제 정보
S 재활용 정보
S 보증 정보
Dell 보증및지원정보
S 약관(미국만 해당)
S 최종 사용자 라이센스 계약
S 지원 정보
Dell 지원 웹사이트 — support.dell.com
참고: 적절한 지원 사이트를 보려면 해당 지역이나
사업분야를 선택하십시오.
정보 찾아보기
|
73
설치및시동
주의: 본 문서의 절차를 수행하기 전에
안전,환경및규제관련정보
문서에 있는 안전 지침 및 중요한
규제정보를 읽고 준수하십시오.

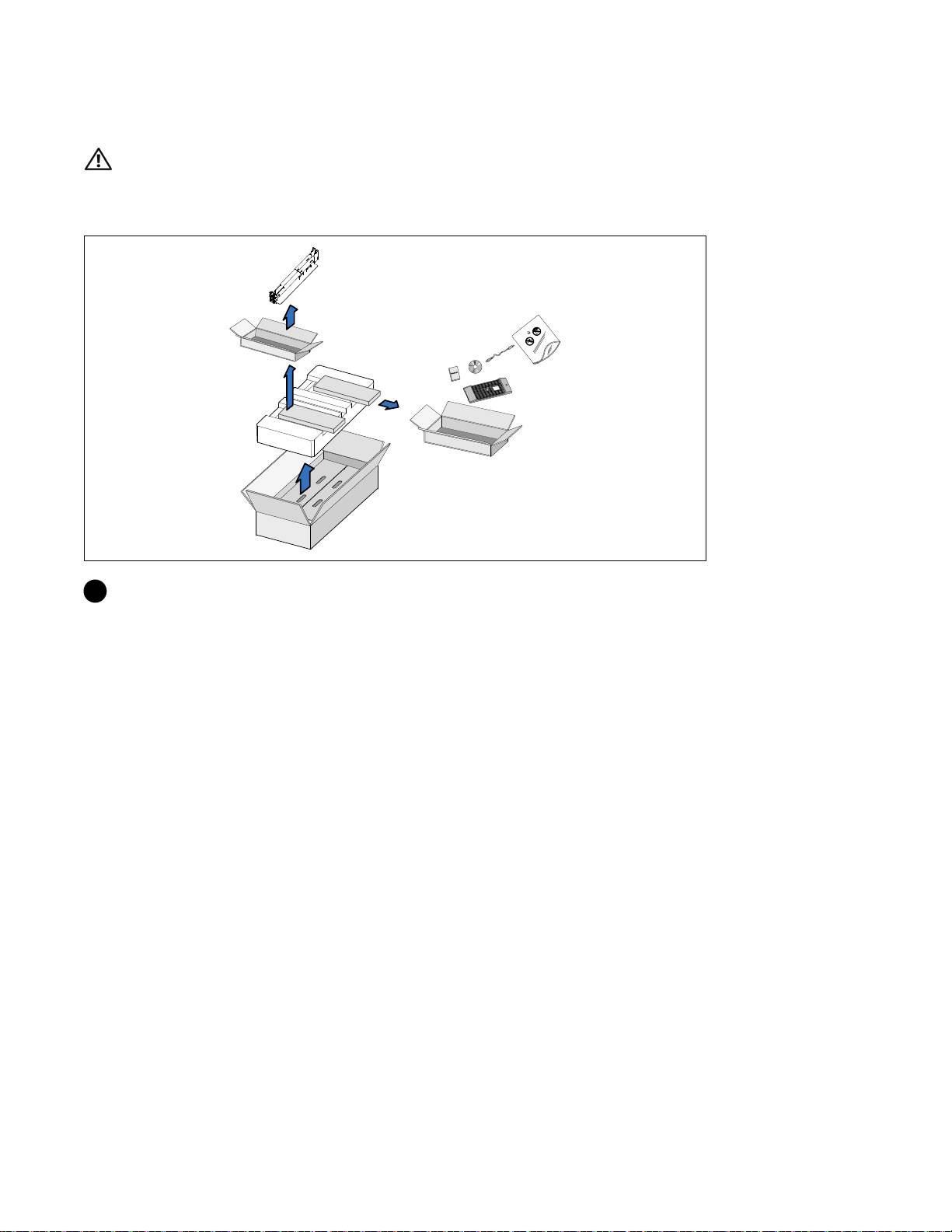

외장 배터리 모듈 포장풀기
1 포장상자를 열고 캐비닛과 함께 포장된 부속품을 꺼내십시오.
74
|
설치및시동
캐비닛 들어올리기
주의: 캐비닛은 무겁습니다(53 kg/52.98 kg). 캐비닛을 랙 안으로 들어 올려 넣으려면 최소한 2인이
필요합니다.
1 양편에 각 한 사람이 자리한 후, 판지의 손잡이를 이용하여 포장상자에서 캐비닛을
조심스럽게 들어 올려 평평하고 안정된 지면에 내려 놓으십시오.
2 포장은 적법한 처리방식에 따라 폐기 또는 재활용하거나, 추후 사용을 위해 보관하십시오.
설치및시동
|
75
랙마운트 설치
주의: 캐비닛은 무겁습니다(53 kg/52.98 kg). 캐비닛을 랙 안으로 들어 올려 넣으려면 최소한 2인이
필요합니다.
레일 설치하기
참고: 사각 구멍 랙과 나사산 없는 원형 구멍 랙에 대해 설치 지침은 동일합니다. 레일은 두 종류의
랙에 모두 맞습니다. 원형 구멍 랙은 그림에서 볼 수 있습니다.
1 캐비닛을 랙의 원하는 위치에 설치할 적당한 구멍을 레일에서 선택합니다.
레일은 EBM에 할당된 3U 공간 하단에 위치해야 합니다.
2 "FRONT"라고 표시된 레일의 좌우단이 안쪽을 향하도록 합니다.
76
|
설치및시동
3 다음과 같이 레일을 랙에 부착하십시오.
레일 후단이 수직 랙 플랜지(rack flange)에 완전히 안착되고 고리 걸쇠(hook latch)가 제자리에
잠겨지도록 맞춥니다.
레일을 앞으로 당깁니다.
레일 전단이 수직 랙 플랜지에 완전히 자리잡고 고리 걸쇠가 제자리에 잠겨지도록 밉니다.
캐비닛 설치하기
참고: UPS 바로 아래에 EBM을 설치합니다.
4 캐비닛을 랙으로 밀어 넣습니다.
설치및시동
|
77
캐비닛 고정시키기
5 장착 브래킷에 있는 손나사를 이용하여 캐비닛 앞면을 랙에 고정시킵니다. 손으로 조이고,
전기 공구는 사용하지 마십시오.
EBM 앞면 커버 설치
6 EBM 앞면 커버 를 설치합니다.
78
|
설치및시동
연결 EBM
참고: EBM을 UPS에 연결할 때 소량의 아크(arc)가 발생할 수 있습니다. 이것은 정상적인 것이며 인체에
해를 주지 않습니다. EBM 케이블을 UPS 배터리 커넥터에 신속하고 단단히 삽입합니다.
EBM 케이블 설치
7 EBM 케이블을 UPS 배터리 커넥터에 꽂으십시오.
주의:
UPS
시작
문서 또는 Dell
온라인 랙
UPS 3750W
및
4200W
사용자 가이드
에 있는 설명서를
따르십시오.
설치및시동
|
79
80
|
설치및시동
