Dell PowerEdge SC 440: Начало работы ссистемой

Системы

Dell™ PowerEdge™ SC440

Начало работы

ссистемой

www.dell.com | support.euro.dell.com

Примечания, символы внимания и предупреждения

ПРИМЕЧАНИЕ: Подзаголовок ПРИМЕЧАНИЕ указывает на важную информацию, которая поможет

использовать компьютер более эффективно.

ВНИМАНИЕ: Символ ВНИМАНИЕ указывает на возможность повреждения оборудования

или потери данных и объясняет, как этого избежать.

ПРЕДУПРЕЖДЕНИЕ: ПРЕДУПРЕЖДЕНИЕ указывает на потенциальную опасность

повреждения, получения легких травм или угрозу для жизни.

____________________

Информация в этом документе может быть изменена без предварительного уведомления.

© Корпорация Dell Inc. , 2006. Все права защищены.

Воспроизведение любой части данного документа любым способом без письменного разрешения корпорации Dell Inc. строго

воспрещается.

Ниже перечислены товарные знаки, использованные в этом документе. Dell, логотип Dell и PowerEdge являются товарными знаками

Dell Inc.; Intel, Pentium и Celeron являются товарными знаками корпорации Intel; Microsoft и Windows являются зарегистрированными

товарными знаками, а Windows Server – товарным знаком корпорации Microsoft; Red Hat является товарным знаком Red Hat, Inc.;

SUSE является товарным знаком Novell Inc.

Остальные товарные знаки и торговые наименования могут использоваться в этом руководстве для обозначения компаний,

заявляющих права на товарные знаки и наименования, или продуктов этих компаний. Корпорация Dell Inc. не заявляет прав ни на какие

товарные знаки и названия, кроме собственных.

Модель DCTA

Май 2006 г. P/N MH473 Rev. A00

Характеристики системы

Ниже перечислены основные характеристики аппаратного и программного обеспечения системы.

•

Один из следующих процессоров:

®

®

–

Процессор Intel

Pentium

D

серии E6000.

®

–

Процессор Intel

Celeron

D серии 300.

–

Intel Pentium 4 серии 600.

Все процессоры поддерживают технологию Intel Extended Memory 64 (Intel EM64T).

ПРИМЕЧАНИЕ: Воспользуйтесь программой настройки системы, чтобы просмотреть

информацию о процессоре. См. документ Руководство по эксплуатации оборудования.

•

Память DDR II SDRAM 533 или 667 МГц (если доступно) объемом не менее 512 Мб с возможностью

наращивания до DDR II SDRAM объемом 4 Гб путем установки небуферизированных модулей памяти

с коррекцией ошибок объемом 512 Мб или 1 Гб в четыре гнезда для модулей памяти на системной плате

с односторонним или двусторонним расположением контактов.

•

Поддержка следующих конфигураций внутренних жестких дисков (без возможности “горячей” замены):

–

До двух 3,5-дюймовых внутренних жестких дисков SATA со встроенным контроллером SATA

или

–

До двух 3,5-дюймовых внутренних жестких дисков Serial-Attached SCSI (SAS) с платой контроллера SAS

•

Один 3,5-дюймовый отсек периферийных устройств для дополнительного дисковода гибких дисков и два

5,25-дюймовых отсека для следующих поддерживаемых дисководов: дисковод компакт-дисков или DVD,

комбинированное устройство CD-RW/DVD или устройство для архивирования на магнитной ленте.

ПРИМЕЧАНИЕ: Дисководы DVD предназначены только для данных.

•

Поддержка следующих типов томов дисков: простых, составных, расщепленных (RAID 0) и зеркальных

(RAID 1).

•

Поддержка USB 2.0.

•

Сигнализатор открытия корпуса.

Ниже перечислены встроенные возможности системной платы.

•

Двухканальный контроллер IDE, поддерживающий до двух IDE-устройств, включая IDE-дисководы компакт-

дисков, DVD или комбинированные IDE-устройства CD-RW/DVD, а также IDE-устройство для

архивирования на магнитной ленте.

ПРИМЕЧАНИЕ: Дисководы DVD предназначены только для данных.

•

Контроллер SATA, поддерживающий до двух соединенных кабелем жестких дисков SATA.

•

Два 32-разрядных гнезда для плат расширения ввода/вывода с тактовой частотой 33 МГц, один 1-канальный

разъем расширения PCIe, один 4-канальный разъем расширения PCIe и один 8-канальный разъем расширения

PCIe.

•

Встроенная VGA-совместимая видеоподсистема с видеоконтроллером ATI ES1000 на шине PCI с частотой

33 МГц. В данной видеоподсистеме имеется 16 Мб видеопамяти с поддержкой двумерной графики.

Максимальное разрешение 1600x1200 с поддержкой 65 536 цветов; режим true-color поддерживается при

разрешениях 640 x 480, 800 x 600, 1024 x 768 и 1280 x 1024.

ПРИМЕЧАНИЕ: Данная система поддерживает только встроенный видеоконтроллер.

Начало работы с системой 65

•

Встроенная сетевая интерфейсная плата Gigabit Ethernet, обеспечивающая поддержку скоростей передачи

данных 1000 Мбит/с, 100 Мбит/с или 10-Мбит/с, а также поддержку стандарта PXE и технологии Wake-on-

LAN.

•

Семь разъемов, совместимых со стандартом USB 2.0 (два на передней панели и пять на задней), которые

обеспечивают поддержку дисковода гибких дисков, дисковода компакт-дисков, клавиатуры, мыши или флэш-

устройства USB.

•

На задней панели предусмотрены один разъем последовательного порта, один видеоразъем, пять разъемов

USB и один разъем сетевой интерфейсной платы.

•

На передней панели имеется два USB-разъема.

•

Четыре индикатора системной диагностики, расположенные на передней панели, для отправки сообщений

и уведомлений о сбоях во время запуска.

Более подробную информацию об отдельных компонентах см. в разделе “Технические характеристики”

на странице 70.

Поддерживаемые операционные системы

Система поддерживает следующие операционные системы:

®

•

Microsoft

Windows Server™ 2003, Standard Edition

•

Microsoft Windows Server 2003, Standard x64 Edition

®

•

Microsoft Windows

Small Business Server 2003 Standard Edition и Premium Edition

®

•

Red Hat

Enterprise Linux (версия 4) для Intel EM64T

•

Red Hat Enterprise Linux (версия 4) для Intel x86

®

•

SUSE

LINUX Enterprise Server 10

Дополнительная полезная информация

ПРЕДУПРЕЖДЕНИЕ: В документе Информационное руководство по продуктам приведена

важные сведения по технике безопасности, а также нормативная информация. Гарантийная

информация может включаться в состав данного документа или быть представлена в отдельном

документе.

•

В документе

Руководство по эксплуатации оборудования

представлена информация о характеристиках

системы и описан порядок поиска и устранения неисправностей системы и установки или замены ее

компонентов. Этот документ содержится на компакт-дисках, поставляемых с системой, и на веб-сайте

support.dell.com.

•

На компакт-дисках, поставляемых в комплекте с системой, имеются вспомогательные программные средства

для настройки и управления системой, а также соответствующая документация.

•

Обновления документов иногда прилагаются к системе для предоставления описания изменений, внесенных

в систему, программное обеспечение и/или в документацию.

ПРИМЕЧАНИЕ: Рекомендуется регулярно проверять наличие обновлений на веб-сайте

support.dell.com и в первую очередь изучать содержащуюся в них информацию, поскольку

часто она является более приоритетной по отношению к информации в других документах.

66 Начало работы с системой

•

В комплект поставки могут включаться файлы с информацией о версии или файлы Readme с описанием

последних обновлений и изменений в системе или с дополнительной технической информацией,

предназначенной для опытных пользователей и технических специалистов.

•

В документации по операционной системе содержится описание установки (при необходимости), настройки

и использования ОС.

•

Информацию о настройке и установке дополнительных устройств, которые были приобретены отдельно,

можно найти в документации на эти устройства.

Получение технической поддержки

В случае непонимания приведенной в настоящем руководстве процедуры или неправильной работы системы,

см. документ

Руководство по эксплуатации оборудования

.

С программой обучения и сертификации Enterprise Training & Certification корпорации Dell можно ознакомиться

на сайте

www.dell.com/training

. Услуги обучения и сертификации, возможно, доступны не во всех регионах.

Установка и настройка

ПРЕДУПРЕЖДЕНИЕ: Перед выполнением описанных ниже процедур ознакомьтесь с

инструкциями по технике безопасности и важной нормативной информацией в документе

Информационное руководство по продуктам.

В данном разделе описываются действия по первоначальной установке системы.

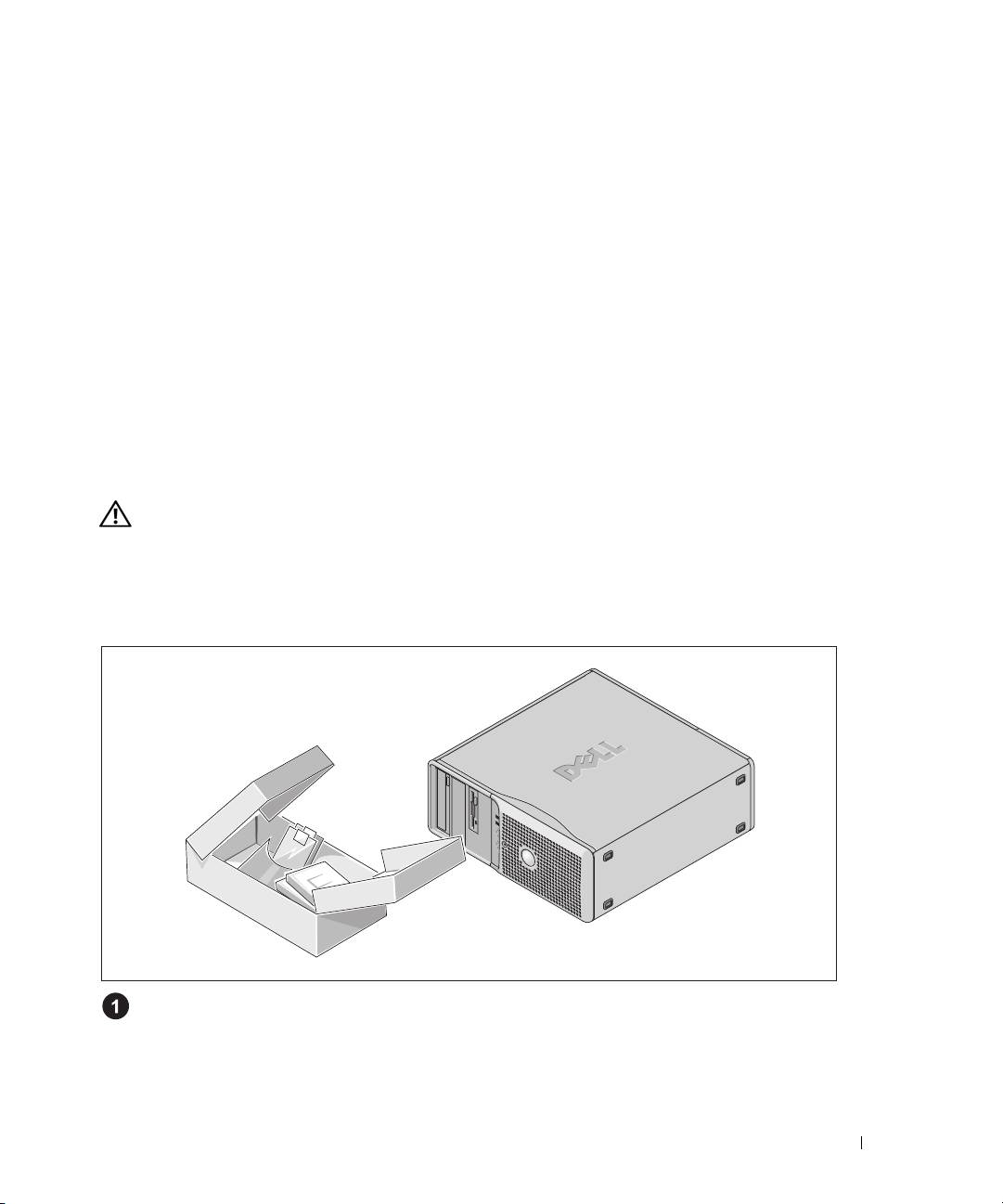

Распаковка системы

Распакуйте систему и идентифицируйте каждый элемент.

Сохраните все упаковочные материалы, так как они могут понадобиться в дальнейшем.

Начало работы с системой 67

Подключение клавиатуры, мыши и монитора

Подключите клавиатуру, мышь и монитор (дополнительно).

Разъемы на задней панели системы снабжены значками, позволяющими определить правильное

подключение кабелей.

На разъеме кабеля монитора необходимо затянуть винты (если они имеются).

Подключение питания

Подключите шнур питания монитора к монитору (дополнительно), а шнур питания системы

ксистеме.

Подключите другой конец шнура питания к заземленной розетке или отдельному источнику

питания, например источнику бесперебойного питания или блоку распределения питания.

68 Начало работы с системой

Включение системы

Включите систему и монитор (дополнительно).

Нажмите кнопку питания на системе и мониторе. Должны включиться индикаторы питания.

Отрегулируйте монитор для получения нужного качества изображения.

Завершение установки операционной системы

Если компьютер приобретен с предустановленной операционной системой, см. соответствующую документацию,

поставляемую вместе с компьютером. Описание первоначальной установки операционной системы см. в документе

Справочное руководство для быстрой установки

. Операционная система должна быть установлена до установки

аппаратного или программного обеспечения, которое не было приобретено вместе с системой.

Начало работы с системой 69

Технические характеристики

Процессор

®

®

Тип процессора

Процессор Intel

Pentium

D серии E6000

или

®

Intel Celeron

D серии 300

или

Intel Pentium 4 серии 600.

Шина расширения

Тип шины PCI и PCIe

Разъемы расширения

PCIe

PCIe x1 со скоростью передачи данных 2,5 Гбит/с,

питанием 3,3 В, 12 В (разъем 1).

PCIe x8 со скоростью передачи данных 2,5 Гбит/с,

питанием 3,3 В, 12 В (разъем 2).

PCIe x4 со скоростью передачи данных 2,5 Гбит/с,

питанием 3,3 В, 12 В (разъем 4).

PCI Два 32-разрядных разъема половинной длины с питанием

5 В и тактовой частотой 33 МГц (разъемы 3 и 5).

Память

Архитектура

72-разрядные небуферизованные модули DIMM

регистровой памяти PC-4300 DDR II SDRAM с коррекцией

ошибок, способные работать с тактовой частотой

533 или

667 МГц

Разъемы для модулей памяти четыре 240-контактных

Емкость модулей памяти

512 Мб или 1 Гб

Минимальный объем оперативной памяти

512 Мб (один модуль емкостью 512 Мб)

Максимальный объем оперативной памяти 4 Гб (четыре модуля 1 Гб)

Накопители

Жесткие диски

До двух 3,5-дюймовых внутренних жестких дисков SATA

со встроенным контроллером SATA, без возможности

подключения в “горячем” режиме

или

до двух 3,5-дюймовых внутренних жестких дисков SAS с

платой контроллера SAS, без возможности подключения

в “горячем” режиме.

70 Начало работы с системой

Накопители (продолжение)

Дисковод гибких дисков Один дополнительный 2,5-дюймовый дисковод гибких

дисков емкостью 1,44 Мб

Оптические дисководы До двух дополнительных устройств, включающих IDE-

дисководы компакт-дисков, IDE-дисководы DVD или

комбинированные IDE-устройства CD-RW/DVD

ПРИМЕЧАНИЕ: Дисководы DVD предназначены

только для данных.

Внешний дополнительный дисковод компакт-дисков

с USB-интерфейсом

Ленточный накопитель один дополнительный 5,25-дюймовый внутренний

накопитель SATA половинной высоты (устанавливаемый

только в 5,25-дюймовый отсек)

Накопитель флэш-памяти Внешний дополнительный с USB-интерфейсом

Разъемы

Задняя панель

Сетевая интерфейсная плата

Один разъем RJ-45 (для встроенной сетевой

интерфейсной платы 1 гигабит)

Последовательный порт

9-контактный, DTE, совместимый с 16550

USB

Пять 4-контактных, совместимых с USB 2.0

Видео

15-контактный VGA

Передняя панель

USB

Два 4-контактных, совместимых с USB 2.0

Внутренние

Канал IDE 40-контактный

Каналы SATA

Четыре 7-контактных

Видео

Тип видеоконтроллера Встроенный

Видеопамять 16 Мб
