Dell PowerEdge SC 440: Guide de mise en route
Guide de mise en route: Dell PowerEdge SC 440
Systèmes Dell™ PowerEdge™ SC440
Guide de mise en route
www.dell.com | support.dell.com
Remarques, avis et précautions
REMARQUE : une REMARQUE indique des informations importantes qui peuvent vous aider à mieux utiliser votre
ordinateur.
AVIS : un AVIS vous avertit d'un risque de dommage matériel ou de perte de données et vous indique comment éviter
le problème.
PRÉCAUTION : une PRÉCAUTION indique un risque potentiel d'endommagement du matériel, de blessure corporelle
ou de mort.
____________________
Les informations contenues dans ce document peuvent être modifiées sans préavis.
© 2006 Dell Inc. Tous droits réservés.
La reproduction de ce document de quelque manière que ce soit sans l'autorisation écrite de Dell Inc. est strictement interdite.
Marques utilisées dans ce document : Dell, le logo Dell et PowerEdge sont des marques de Dell Inc. ; Intel, Pentium et Celeron sont des
marques déposées de Intel Corporation ; Microsoft et Windows sont des marques déposées de Microsoft Corporation ; Windows Server est
une marque de Microsoft Corporation ; Red Hat est une marque déposée de Red Hat, Inc. ; SUSE est une marque déposée de Novell Inc.
Tous les autres noms de marques et marques commerciales utilisés dans ce document se rapportent aux sociétés propriétaires des marques et
des noms de ces produits. Dell Inc. décline tout intérêt dans l'utilisation des marques déposées et des noms de marques ne lui appartenant pas.
Modèle DCTA
Mai 2006 P/N MH473 Rev. A00
Caractéristiques du système
Les caractéristiques matérielles et logicielles principales du système sont les suivantes :
• L'un des processeurs suivants est installé :
®
®
–Intel
Pentium
D, séquence E6000.
®
–Intel
Celeron
D, séquence 300.
– Intel Pentium 4, séquence 600.
Tous les processeurs sont compatibles Intel EM64T (Extended Memory 64 Technology).
REMARQUE : utilisez le programme de configuration du système pour visualiser les informations concernant
le processeur. Consultez le document Hardware Owner's Manual (Manuel du propriétaire) pour plus de
détails.
• Mémoire minimale : 512 Mo, sous forme de barrettes de mémoire à simple ou double rangée de
connexions, de type SDRAM DDR II à 533 MHz ou 667 MHz (selon disponibilité). Extensible via
l'installation de barrettes de mémoire ECC sans tampon de 512 Mo ou 1 Go, dans les quatre supports
de modules de mémoire de la carte système. Le maximum autorisé est de 4 Go.
• Prise en charge des configurations suivantes pour le disque dur interne (non connectable à chaud) :
– Jusqu'à deux disques durs SATA internes de 3,5 pouces, avec un contrôleur SATA intégré
ou
– Jusqu'à deux disques durs SAS (Serial-Attached SCSI) internes de 3,5 pouces, avec une carte
contrôleur SAS
• Une baie de périphérique 3,5 pouces pouvant accueillir le lecteur de disquette en option, et deux baies
5,25 pouces prenant en charge les lecteurs suivants : lecteur de CD, DVD, CD-RW/DVD ou unité
de sauvegarde sur bande.
REMARQUE : les périphériques DVD sont uniquement des périphériques de données.
• Prise en charge des types de volumes de disques suivants : simple, avec concaténation des données
(“spanning”), étalement des données (“striping” ou RAID 0) et mise en miroir (RAID 1)
• Support USB 2.0
• Alerte d'intrusion dans le châssis
La carte système contient les éléments suivants :
• Contrôleur IDE à deux canaux prenant en charge jusqu'à deux périphériques (lecteur IDE de CD,
DVD, CDRW/DVD, et un lecteur IDE de sauvegarde sur bande)
REMARQUE : les périphériques DVD sont uniquement des périphériques de données.
• Contrôleur SATA prenant en charge jusqu'à deux disques durs SATA reliés par câble.
• Deux emplacements d'E/S pour cartes d'extension (32 bits, 33 MHz) ; un logement
d'extension PCIe x1, un logement d'extension PCIe x4 et un logement d'extension PCIe x8
Guide de mise en route 23
• Sous-système vidéo compatible VGA intégré avec un contrôleur vidéo PCI ATI ES1000 à 33 MHz.
Ce sous-système vidéo dispose de 16 Mo de mémoire graphique avec prise en charge des graphiques
en 2D. La définition maximale prise en charge est de 1600 x 1200 avec 65 536 couleurs. Les graphiques
True-color sont pris en charge dans les définitions suivantes : 640 x 480, 800 x 600, 1024 x 768 et
1280 x 1024.
REMARQUE : le système ne prend en charge que la vidéo intégrée.
• Carte réseau Gigabit Ethernet intégrée prenant en charge des débits de 10, 100 ou 1000 Mbps
et les fonctions PXE et Wake-on-LAN
• Sept connecteurs USB 2.0 (deux à l'avant et cinq à l'arrière) pour la connexion d'un périphérique
externe (lecteur de disquette ou de CD-ROM, clavier, souris ou lecteur flash USB).
• Le panneau arrière contient des connecteurs série et vidéo, les ports USB (5) et un connecteur de NIC.
• Le panneau avant comprend deux connecteurs USB.
• Le panneau avant contient quatre voyants de diagnostic système pour les messages et notifications
d'échec générés pendant le démarrage.
Pour plus d'informations sur des caractéristiques spécifiques, voir “Spécifications techniques”
àlapage29.
Systèmes d'exploitation pris en charge
Le système prend en charge les systèmes d'exploitation suivants :
®
• Microsoft
Windows Server™ 2003, Standard Edition
• Microsoft Windows Server 2003, Standard x64 Edition
®
• Microsoft Windows
Small Business Server 2003, Standard Edition et Premium Edition
®
•Red Hat
Enterprise Linux (version 4) pour Intel EM64T
• Red Hat Enterprise Linux (version 4) pour Intel x86
®
•SUSE
LINUX Enterprise Server 10
Autres informations utiles
PRÉCAUTION : le document Product Information Guide (Guide d'informations sur le produit) contient
d'importantes informations se rapportant à la sécurité et aux réglementations. Les informations sur la garantie
se trouvent soit dans ce document, soit à part.
• Le document
Hardware Owner's Manual
(Manuel du propriétaire) contient des informations sur
les caractéristiques du système, ainsi que des instructions relatives au dépannage et à l'installation
ou au remplacement de composants. Il se trouve sur les CD fournis avec le système et sur le site
support.dell.com.
• Les CD fournis avec le système contiennent des documents et des outils relatifs à la configuration
et à la gestion du système.
24 Guide de mise en route
• Des mises à jour sont parfois fournies avec le système. Elles décrivent les modifications apportées
au système, aux logiciels ou à la documentation.
REMARQUE : vérifiez toujours si des mises à jour sont disponibles sur le site support.dell.com et lisez-les
en premier, car elles remplacent souvent les informations contenues dans les autres documents.
• Des notes de version ou des fichiers lisez-moi (readme) sont parfois fournis ; ils contiennent des mises
à jour de dernière minute apportées au système ou à la documentation, ou des documents de référence
technique avancés destinés aux utilisateurs expérimentés ou aux techniciens.
• La documentation du système d'exploitation indique comment installer (au besoin), configurer
et utiliser le système d'exploitation.
• La documentation fournie avec les composants achetés séparément contient des informations
permettant de configurer et d'installer ces options.
Obtention d'une assistance technique
Si vous ne comprenez pas une procédure décrite dans ce guide ou si le système ne réagit pas comme
prévu, consultez le document Owner's Manual (Manuel du propriétaire).
Des formations et certifications Dell Enterprise sont disponibles. Pour plus d'informations,
consultez le site www.dell.com/training. Ce service n'est disponible que dans certains pays.
Guide de mise en route 25
Installation et configuration
PRÉCAUTION : avant d'exécuter la procédure suivante, lisez les consignes de sécurité et les informations
importantes sur les réglementations figurant dans le document Product Information Guide (Guide d'informations
sur le produit). Veillez à les respecter scrupuleusement.
Cette section décrit les étapes à exécuter lors de la configuration initiale du système.
Déballage du système

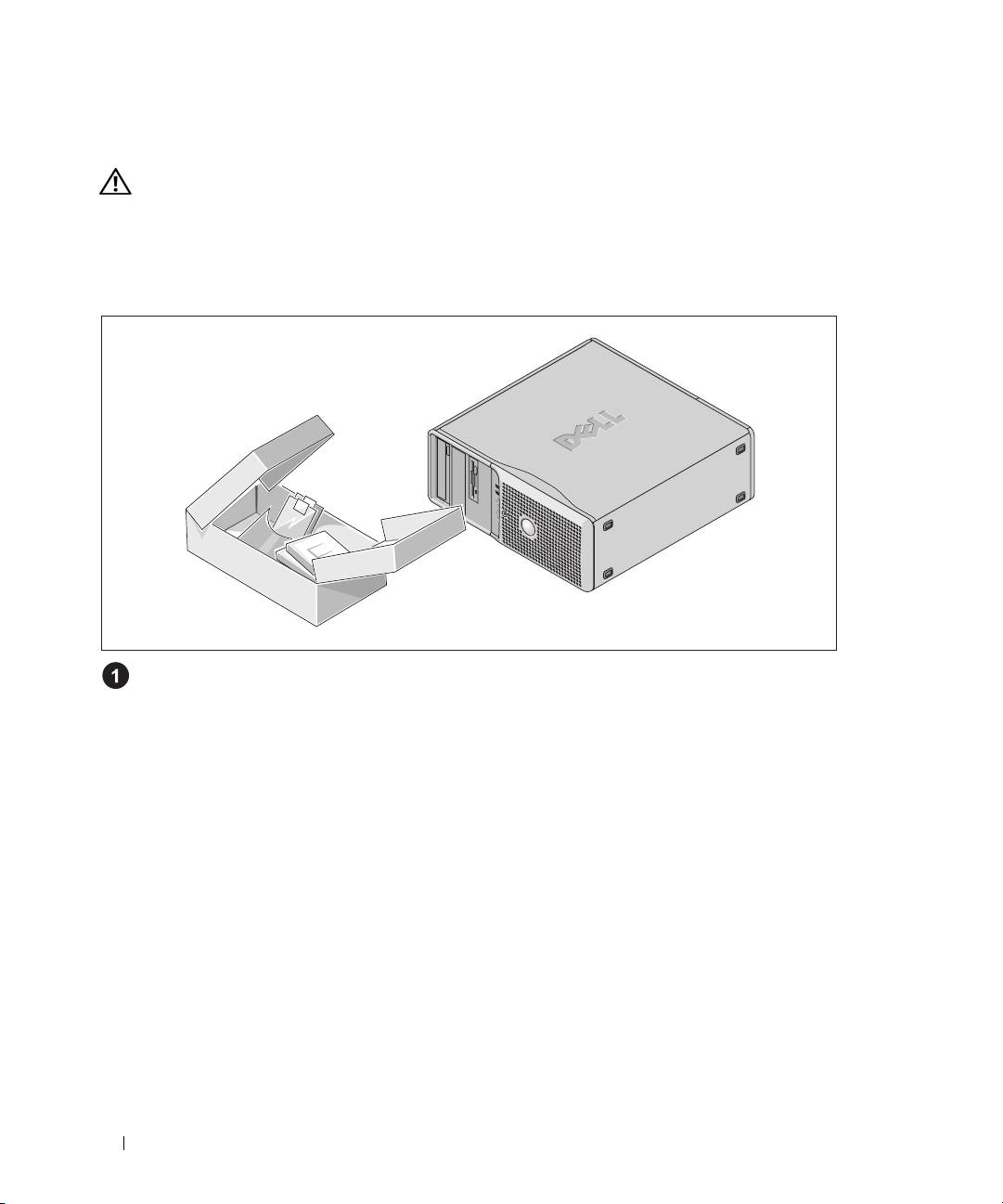

Sortez le système de son emballage et identifiez chaque élément fourni.
Conservez les matériaux d'emballage au cas où vous en auriez besoin ultérieurement.
26 Guide de mise en route
Connexion du clavier, de la souris et du moniteur
Connectez le clavier, la souris et le moniteur (facultatif).
À l'arrière du système, des icônes indiquent quel câble doit être inséré dans chaque connecteur.
N'oubliez pas de serrer les vis situées sur le connecteur du câble du moniteur, s'il en est équipé.
Branchement des cordons d'alimentation
Branchez les cordons d'alimentation appropriés (un sur le moniteur [facultatif] et un sur le système).
Branchez ensuite l'autre extrémité des cordons sur une prise de courant mise à la terre ou sur une
source d'alimentation autonome (onduleur ou unité de distribution de l'alimentation).
Guide de mise en route 27
Mise sous tension du système
Mettez le système sous tension, ainsi que le moniteur, si nécessaire.

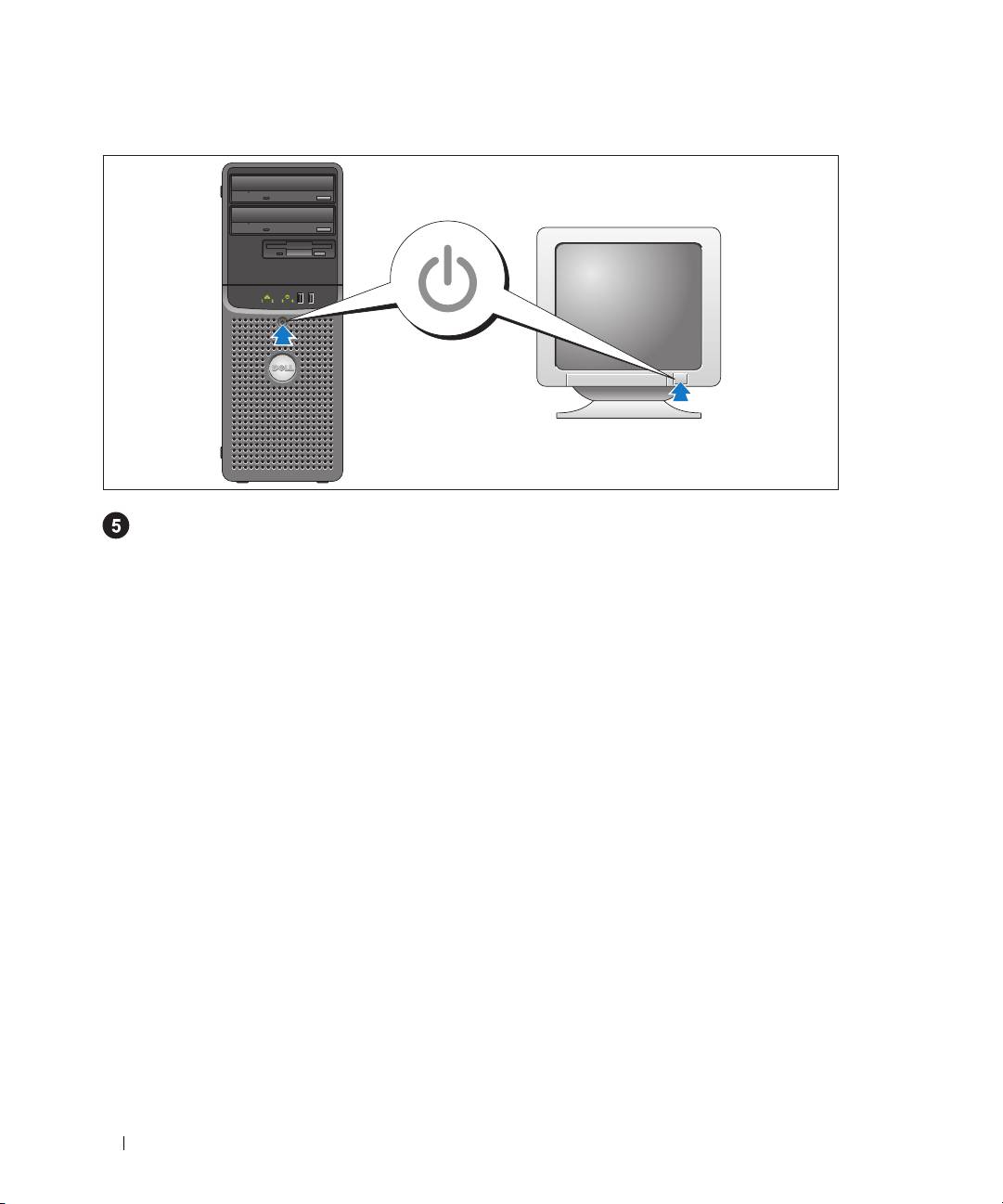

Appuyez sur le bouton d'alimentation du système et sur celui du moniteur. Les voyants d'alimentation
doivent s'allumer. Réglez le moniteur jusqu'à ce que l'image affichée soit correcte.
Finalisation de l'installation du système d'exploitation
Si vous avez acheté un système d'exploitation préinstallé, consultez tout d'abord la documentation
correspondante, qui vous a été fournie avec le système. Si vous installez un système d'exploitation pour
la première fois, consultez le document Quick Installation Guide (Guide d'installation rapide). Veillez
à installer le système d'exploitation avant tout élément matériel ou logiciel acheté séparément.
28 Guide de mise en route
Spécifications techniques
Processeur
®
®
Type de processeur
Intel
Pentium
D, séquence E6000
ou
®
Intel Celeron
D, séquence 300
ou
Intel Pentium 4, séquence 600.
Bus d'extension
Type de bus PCI et PCIe
Logements d'extension
PCIe
PCIe x1 à 2,5 Gb/sec - 3,3 V - 12 V (emplacement 1)
PCIe x8 à 2,5 Gb/sec - 3,3 V - 12 V (emplacement 2)
PCIe x4 à 2,5 Gb/sec - 3,3 V - 12 V (emplacement 4)
PCI Deux à 5 V - demi-longueur - 32 bits - 33 MHz
(emplacements 3 et 5)
Mémoire
Architecture
72 bits, ECC, PC-4300, sans tampon, SDRAM DDR II,
barrettes de mémoire DIMM pouvant fonctionner à
533 MHz ou 667 MHz
Supports de barrette de mémoire Quatre supports à 240 broches
Barrettes de mémoire compatibles
512 Mo ou 1 Go
RAM minimale
512 Mo (un module de 512 Mo)
RAM maximale 4 Go (quatre modules de 1 Go)
Lecteurs
Disques durs
Jusqu'à deux disques durs SATA internes de 3,5 pouces,
non enfichables à chaud, avec le contrôleur SATA intégré
ou
Jusqu'à deux disques durs SAS internes de 3,5 pouces,
non enfichables à chaud, avec une carte contrôleur SAS
Lecteur de disquette Un lecteur 2,5 pouces de 1,44 Mo, en option
Guide de mise en route 29
Lecteurs (suite)
Lecteurs optiques Jusqu'à deux lecteurs en option
(CD, DVD ou CD-RW/DVD) de type IDE
REMARQUE : les périphériques DVD sont uniquement
des périphériques de données.
Un lecteur de CD USB externe en option
Lecteur de bande Un lecteur SATA interne mi-hauteur de 5,25 pouces, en
option (à utiliser dans la baie 5,25 pouces uniquement)
Lecteur Flash USB externe en option
Connecteurs
À l'arrière
NIC
Un connecteur RJ-45 (pour NIC intégrés à 1 Gigabit)
Série
Connecteur DTE à 9 broches, compatible 16550
USB
Cinq connecteurs à 4 broches, compatibles USB 2.0
Vidéo
VGA, 15 broches
À l'avant
USB
Deux connecteurs à 4 broches, compatibles USB 2.0
Accessibles de l'intérieur
Canal IDE 40 broches
Canaux SATA
Quatre à 7 broches
Vidéo
Type de vidéo Intégrée
Mémoire vidéo 16 Mo
Alimentation
Bloc d'alimentation CA (selon la tension en vigueur)
Puissance
305 W
Tension 115-230 VCA ; 60/50 Hz ; 9,0 - 4,5 A
Dissipation thermique
1040 BTU/heure (262 kcal/h)
Pile de sauvegarde CMOS Pile bouton au lithium-ion CR 2032 (3,0 V)
30 Guide de mise en route
Caractéristiques physiques
Hauteur 44,8 cm (17,6 pouces)
Largeur 17,1 cm (6,8 pouces)
Profondeur 46,7 cm (18,4 pouces)
Poids (configuration maximale) 17,7 kg (39 livres)
Environnement
REMARQUE : pour plus d'informations concernant les mesures d'exploitation liées à différentes configurations
système spécifiques, rendez-vous sur le site www.dell.com/environmental_datasheets.
Température
En fonctionnement
De 10° à 35° C (50° à 95° F)
Stockage
De -40° à 65° C (-40° à 149° F)
Humidité relative
En fonctionnement
De 20 % à 80 % (sans condensation) avec un gradient
d'humidité maximal de 10 % par heure
Stockage
De 5 % à 95 % (sans condensation)
Tolérance maximale aux vibrations
Fonctionnement
5 à 350 Hz pour 0,0002 G2/Hz
Stockage
5 à 500 Hz pour 0,001 à 0,01 G2/Hz
Tolérance maximale aux chocs
Fonctionnement
40 G +/- 5 % avec durée d'impulsion de 2 millisecondes
+/- 10 % (équivaut à 20 pouces/s [51 cm/s])
Stockage
105 G +/- 5 % avec durée d'impulsion de 2 millisecondes
+/- 10 % (équivaut à 50 pouces/s [127 cm/s])
Altitude
Fonctionnement
De -15,2 à 3 048 m (-50 à 10 000 pieds)
Stockage
De -15,2 à 10 600 m (-50 à 35 000 pieds)
Guide de mise en route 31
