Dell PowerEdge M710: Procedimientos iniciales con el sistema
Procedimientos iniciales con el sistema: Dell PowerEdge M710
Dell PowerEdge
M1000e, M915, M910, M905,
M805, M710HD, M710, M610x,
M610, M605 y M600
Procedimientos iniciales
con el sistema
Modelo BMX01, serie HHB, serie FHB
Notas, precauciones y avisos
NOTA: Una NOTA proporciona información importante que le ayudará a utilizar
mejor el equipo.
PRECAUCIÓN: Un mensaje de PRECAUCIÓN indica la posibilidad de que se
produzcan daños en el hardware o haya pérdida de datos si no se siguen las
instrucciones.
AVISO: Un AVISO indica la posibilidad de que se produzcan daños materiales,
lesiones personales e, incluso, riesgo de muerte.
____________________
La información contenida en esta publicación podrá modificarse sin previo aviso.
© 2010 Dell Inc. Todos los derechos reservados.
Queda estrictamente prohibida la reproducción de este material en cualquier forma sin la autorización
escrita de Dell Inc.
Las marcas comerciales que se utilizan en este texto: Dell™, el logotipo de DELL y PowerEdge™
®
son marcas comerciales de Dell Inc. Citrix™ y XenServer
son marcas comerciales o marcas
comerciales registradas de Citrix Systems, Inc. o de una o más de sus subsidiarias, y pueden estar
®
registradas en la Oficina de Patentes y Marcas de los Estados Unidos y en otros países. Intel
es una
marca comercial registrada de Intel Corporation en los Estados Unidos y en otros países.
®
®
®
Microsoft
, Windows
, y Windows Server
son marcas comerciales o marcas comerciales
®
registradas de Microsoft Corporation en los Estados Unidos o en otros países. Red Hat
y Red Hat
®
Enterprise Linux
son marcas comerciales registradas de Red Hat, Inc. en los Estados Unidos y en
®
otros países. SUSE
es una marca comercial registrada de Novell, Inc. en los Estados Unidos y en
®
otros países. VMware
es una marca comercial o marca comercial registrada (las “Marcas”)
de VMware, Inc. en los Estados Unidos o en otras jurisdicciones. Solaris™ es una marca comercial
de Sun Microsystems, Inc. en los Estados Unidos y en otros países.
Esta publicación puede incluir otras marcas y nombres comerciales que se utilicen para hacer referencia
a sus titulares o a sus productos. Dell Inc. renuncia a cualquier interés sobre la propiedad de marcas
y nombres comerciales que no sean los suyos propios.
Modelo BMX01, serie HHB, serie FHB
Diciembre de 2010 N/P YCFM1 Rev. A00
Instalación y configuración
AVISO: Antes de realizar el procedimiento siguiente, revise las instrucciones
de seguridad incluidas con el sistema.
En esta sección, se describen los pasos necesarios para configurar el sistema
por primera vez.
Desembalaje del sistema
Desembale el sistema e identifique cada elemento.
Instalación de los rieles y del sistema en un rack
Monte los rieles e instale el sistema en el rack siguiendo las instrucciones
de seguridad y de instalación del rack incluidas con el alojamiento.
Procedimientos iniciales con el sistema 157

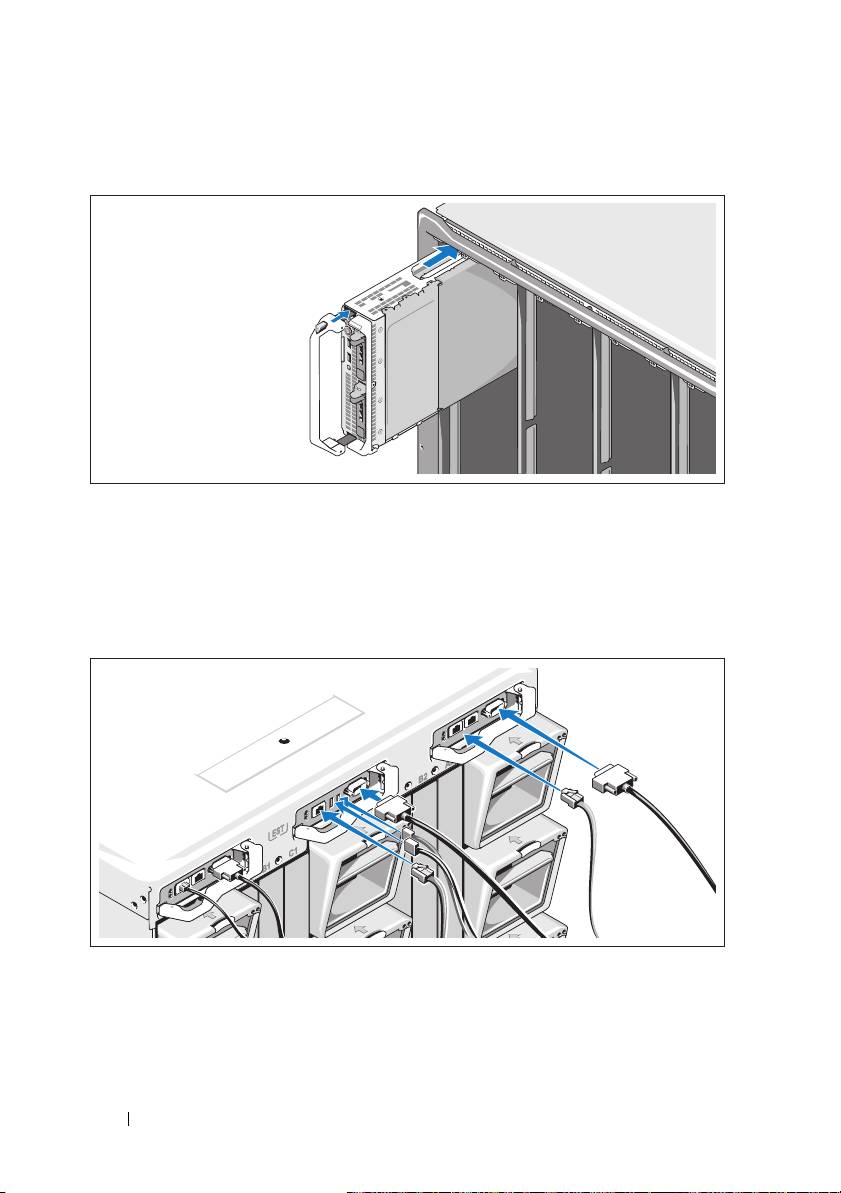

Instalación de los módulos de alta densidad
Empezando por la parte superior, inserte los módulos en el alojamiento
de izquierda a derecha. Una vez que el módulo de alta densidad esté bien
instalado, el asa volverá a la posición de cierre.
Conexión de los módulos CMC y KVM
Conecte el cable serie y los cables de red del sistema de administración al
módulo CMC. Si va a instalar un segundo módulo CMC opcional, conéctelo
también.
Conecte el teclado, el ratón y el monitor al módulo iKVM opcional.
158 Procedimientos iniciales con el sistema
Conexión del sistema a la alimentación
Conecte los cables de alimentación del sistema a las fuentes de alimentación.
PRECAUCIÓN: Para evitar que los cables de alimentación se desconecten
accidentalmente, utilice el gancho de plástico de cada fuente de alimentación
para fijar el cable a la fuente de alimentación, y utilice la correa de velcro para
fijar el cable a la barra liberadora de tensión.
Enchufe el otro extremo de los cables de alimentación en la unidad de
distribución de alimentación (PDU).
PRECAUCIÓN: No enchufe los cables de alimentación directamente a un toma
eléctrico; debe utilizar una PDU. Para que el sistema funcione de forma óptima,
se necesitan tres fuentes de alimentación como mínimo.
Procedimientos iniciales con el sistema 159

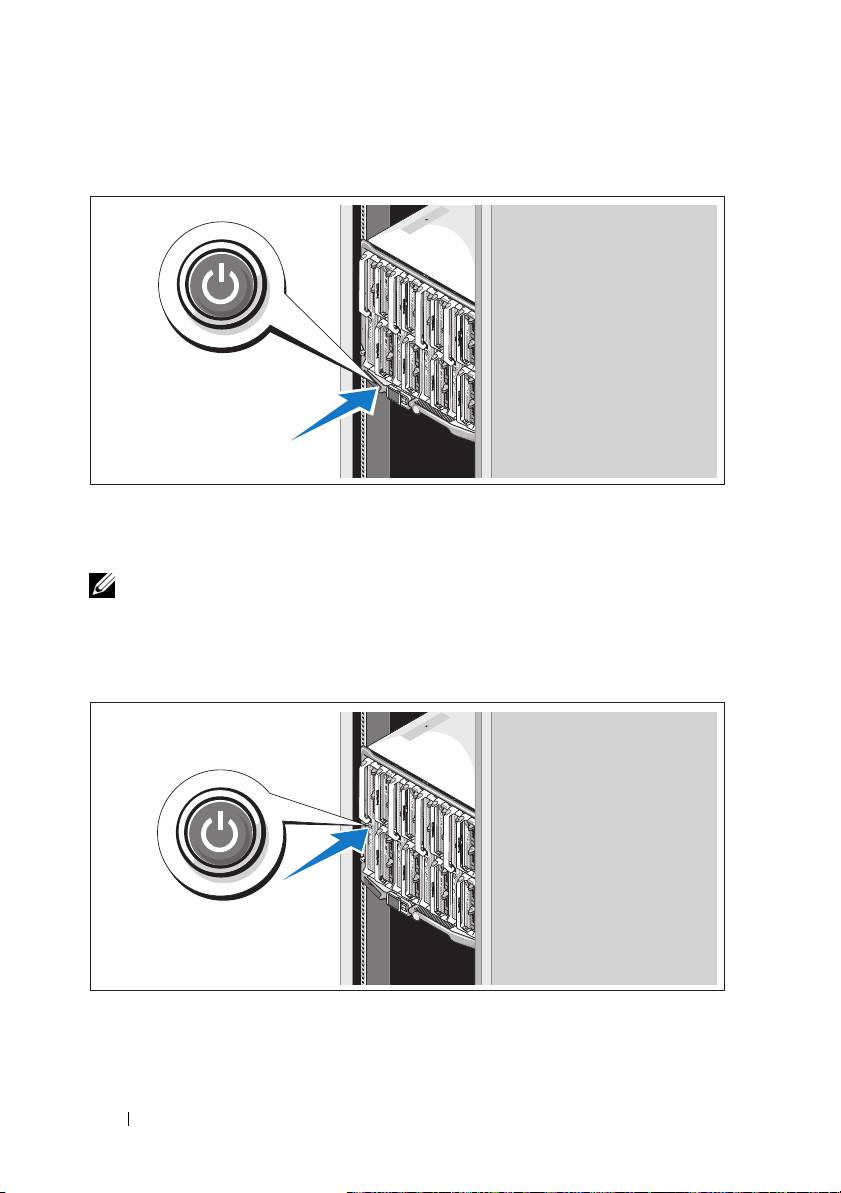

Encendido del sistema
Pulse el botón de encendido del alojamiento. El indicador de alimentación
debería encenderse.
NOTA: Después de conectar el sistema a las fuentes de alimentación,
puede producirse una pequeña demora antes de poder encender el sistema.
Encendido de los módulos de alta densidad
Pulse el botón de encendido de cada módulo de alta densidad o encienda los
módulos mediante el software de administración de sistemas.
160 Procedimientos iniciales con el sistema
Instalación del sistema operativo
Si ha adquirido un sistema operativo preinstalado, consulte la documentación
del sistema operativo que se suministra con el sistema. Para instalar un
sistema operativo por primera vez, consulte la documentación de instalación
y configuración del sistema operativo. Asegúrese de que el sistema operativo
está instalado antes de instalar hardware o software no adquirido con el
sistema.
Sistemas operativos compatibles
Sistema operativo
M915
M910 M905 M805 M710
M710HD
M610 M610x M605
Citrix XenServer 5.5
Citrix XenServer 5.6
Servidor Microsoft
Windows Server
2008 Hyper-V
Microsoft Windows
Essential Business
Server 2008,
ediciones Standard y
Premium
Microsoft Windows
HPC Server 2008
(x64)
Microsoft Windows
Server 2008,
ediciones Standard y
Enterprise (x86)
Microsoft Windows
Web Server 2008
edición (x86)
Microsoft Windows
Web Server 2008
edición (x86)
con SP2
Procedimientos iniciales con el sistema 161
Sistema operativo
M915
M910 M905 M805 M710
M710HD
M610 M610x M605
Microsoft Windows
Server 2008,
ediciones Standard y
Enterprise (x86) con
SP2
Microsoft Windows
Server 2008,
ediciones Standard,
Enterprise
y Datacenter (x64)
Microsoft Windows
Web Server 2008
edición (x64)
Microsoft Windows
Web Server 2008
edición (x64)
con SP2
Microsoft Windows
Server 2008 R2,
ediciones Standard,
Enterprise y
Datacenter (x64)
Microsoft Windows
Server 2003,
ediciones Standard y
Enterprise
Microsoft Windows
Server 2003,
edición Web
Microsoft Windows
Server 2003,
ediciones Standard,
Enterprise y Web
con SP1, y
posteriores
Microsoft Windows
Server 2003 R2,
ediciones Standard y
Enterprise (x86)
162 Procedimientos iniciales con el sistema
Sistema operativo
M915
M910 M905 M805 M710
M710HD
M610 M610x M605
Microsoft Windows
Server 2003,
ediciones Standard y
Enterprise (x64)
Microsoft Windows
Server 2003 R2,
ediciones Standard y
Enterprise (x64)
Microsoft Windows
Server 2003 R2,
edición Datacenter
(x64)
Microsoft Windows
Server 2003 R2,
ediciones Standard,
Enterprise y
Datacenter (x64)
con SP2
Red Hat Enterprise
Linux AS, ES y WS
(versión 4.0)
actualización 5 (x86)
Red Hat Enterprise
Linux AS, ES y WS
(versión 4.0)
actualización 5
(x86_64)
Red Hat Enterprise
Linux
AS y
ES (versión 4.7)
(x86)
Red Hat Enterprise
Linux
AS y
ES (versión 4.7)
(x86_64)
Red Hat Enterprise
Linux
AS y
ES (versión 4.8)
(x86)
Procedimientos iniciales con el sistema 163
Sistema operativo
M915
M910 M905 M805 M710
M710HD
M610 M610x M605
Red Hat Enterprise
Linux
AS y
ES (versión 4.8)
(x86_64)
Red Hat Enterprise
Linux
(versión 5.0) (x86)
Red Hat Enterprise
Linux (versión 5.0)
(x86_64)
Red Hat Enterprise
Linux (versión 5.2)
(x86)
Red Hat Enterprise
Linux
(versión 5.5)
(x86)
Red Hat Enterprise
Linux
(versión 5.5)
(x86_64)
Red Hat Enterprise
Linux
(versión 6.0)
(x86_64)
SUSE Linux
Enterprise Server 10
(x86_64)
SUSE Linux
Enterprise Server 10
(x86_64) SP3
SUSE Linux
Enterprise Server 11
(x86_64)
Solaris 10 (x86_64)
VMware ESX
Versión 3.0
VMware ESX versión
3.0.2 actualización 1
VMware ESX
Versión 3.5
164 Procedimientos iniciales con el sistema
Sistema operativo
M915
M910 M905 M805 M710
M710HD
M610 M610x M605
VMware ESX
versión 4.0
actualización 1
VMware ESXi
versión 4.0
actualización 1
VMware ESX
versión 4.0
actualización 2
VMware ESXi
versión 4.0
actualización 2
VMware ESX
versión 4.1
actualización 1
VMware ESXi
versión 4.1
actualización 1
: compatible
NOTA: Para obtener la información más reciente sobre los sistemas operativos
compatibles para todos los sistemas PowerEdge,visite dell.com/ossupport.
Procedimientos iniciales con el sistema 165
Otra información útil
AVISO: Antes de realizar el procedimiento siguiente, revise las instrucciones
de seguridad incluidas con el sistema.
•La
Guía de configuración
proporciona información sobre cómo configurar
el alojamiento del sistema y los módulos de alta densidad.
•En las
Instrucciones de instalación del rack
incluidas con el rack, se describe
cómo instalar el sistema en un rack.
• En el
Manual del propietario de hardware
, se proporciona información
acerca de las funciones del sistema y se describe cómo solucionar
problemas del sistema e instalar o sustituir componentes.
• En la documentación de la aplicación de administración de sistemas Dell,
se proporciona información sobre cómo instalar y utilizar el software de
administración de sistemas.
NOTA: Siempre compruebe si hay actualizaciones en
support.dell.com/manuals y léalas primero, ya que a menudo éstas sustituyen
la información contenida en otros documentos.
Obtención de asistencia técnica
Si no comprende alguno de los procedimientos que se describen en esta guía
o si el sistema no funciona del modo esperado, consulte el Manual del
propietario de hardware. Dell cuenta con una amplia oferta de formación y
certificación sobre el hardware. Para obtener más información, consulte
dell.com/training. Es posible que este servicio no se ofrezca en todas las
regiones.
166 Procedimientos iniciales con el sistema

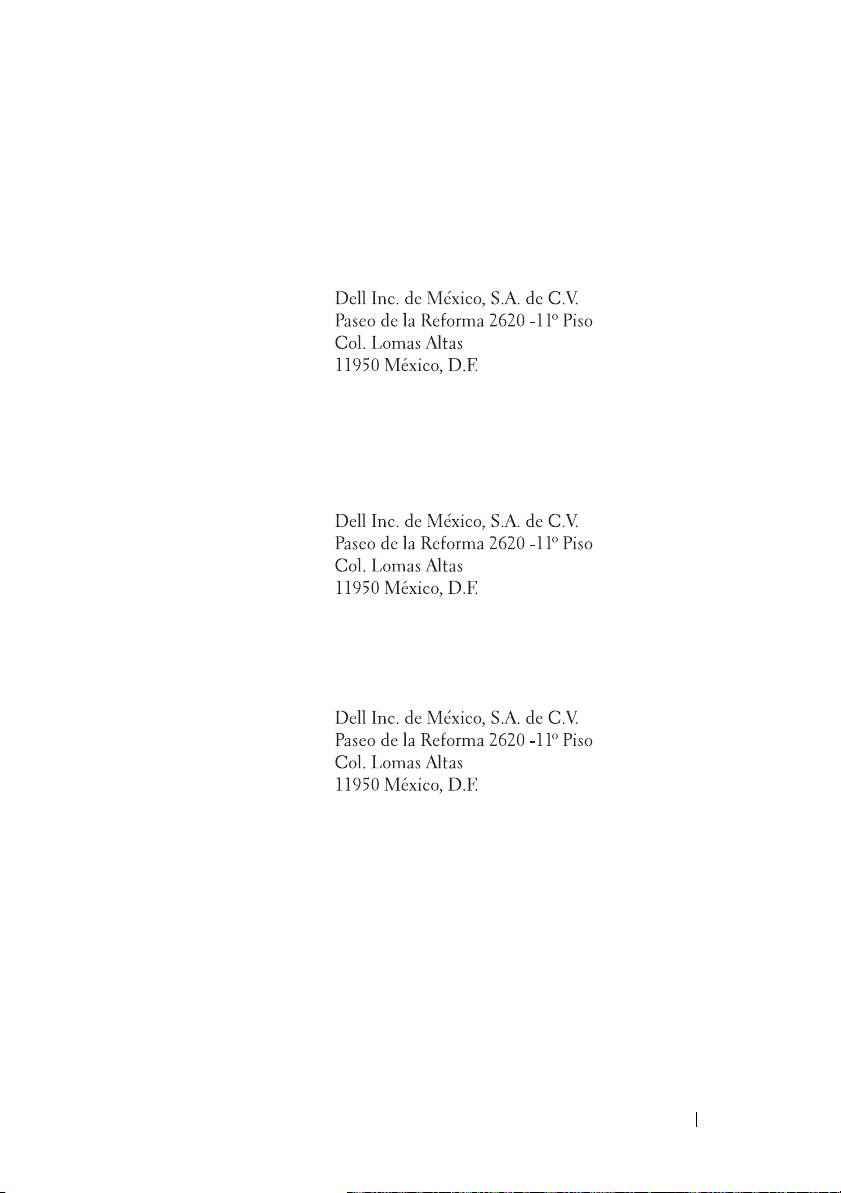

Información de la NOM (sólo para México)
La información que se proporciona a continuación aparece en el dispositivo
que se describe en este documento, en cumplimiento con los requisitos de la
Norma Oficial Mexicana (NOM):
Importador:
Número de modelo: BMX01
Voltaje de alimentación:
100-240 V CA
Frecuencia:
50/60 Hz
Consumo eléctrico:
16 (x6) A
Importador:
Número de modelo: FHB
Voltaje de alimentación:
12 V CC
Consumo eléctrico:
75 A
Importador:
Número de modelo: HHB
Voltaje de alimentación:
12 V CC
Consumo eléctrico:
37 A
Procedimientos iniciales con el sistema 167
Especificaciones técnicas
Especificaciones del módulo de alta densidad
Procesador
Tipo de procesador
PowerEdge M915
Dos o cuatro procesadores AMD Opteron serie 6000
(procesadores de ocho o doce núcleos)
PowerEdge M910
Dos o cuatro procesadores Intel Xeon
serie 7000
(procesadores de hasta ocho núcleos)
PowerEdge M905
Cuatro procesadores AMD Opteron serie 8000 de dos
o cuatro núcleos
PowerEdge M805
Dos procesadores AMD Opteron serie 2000 de dos o
cuatro núcleos
PowerEdge M710HD,
Uno o dos procesadores Intel Xeon serie 5000 de dos,
M710, M610x y M610
cuatro o seis núcleos
PowerEdge M605
Uno o dos procesadores AMD Opteron serie 2000
de dos o cuatro núcleos
PowerEdge M600 Uno o dos procesadores Intel Xeon de dos o cuatro núcleos
Memoria
Arquitectura
PowerEdge M915
Módulos DIMM DDR3 (RDIMM) LV simples,
duales o cuádruples a 1 333 MHz
PowerEdge M910
Módulos de memoria DDR3 clasificados para
funcionar a 1 066 MHz
PowerEdge M905, M805
Módulos de memoria DDR2 clasificados para
y M605
funcionar a 677 MHz
PowerEdge M710HD
Módulos de memoria DDR3 y DDR3L simples,
duales y cuádruples, clasificados para funcionar a
1 066 y 1 333 MHz
PowerEdge M710,
Módulos DIMM registrados (RDIMM) o sin búfer
M610x y M610
(UDIMM) DDR3 simples o duales a 800, 1066 o
1333 MHz
o bien
Módulos DIMM registrados (RDIMM) o sin búfer
(UDIMM) DDR3 cuádruples a 800 o 1066 MHz
168 Procedimientos iniciales con el sistema
Memoria (continuación)
PowerEdge M600
Módulos de memoria FBD clasificados para funcionar
a 677 MHz
Zócalos de módulo de
memoria
PowerEdge M915 y M910
32 zócalos de 240 patas
PowerEdge M905
24 zócalos de 240 patas
PowerEdge M805
16 zócalos de 240 patas
PowerEdge M710HD y
18 zócalos de 240 patas
M710
PowerEdge M610x y M610
12 zócalos de 240 patas
PowerEdge M605 y M600
8 zócalos de 240 patas
Capacidad del módulo de
memoria
PowerEdge M915
Módulos DIMM LV de 1 GB, 2 GB, 4 GB, 8 GB y 16 GB
PowerEdge M910
Módulos RDIMM de 1 GB, 2 GB, 4 GB, 8 GB y 16 GB
PowerEdge M905 y M805
1 GB, 2 GB, 4 GB y 8 GB
PowerEdge M710HD
1 GB, 2 GB, 4 GB, 8 GB y 16 GB
Módulos RDIMM y DIMM LV
PowerEdge M710, M610x
2 GB, 4 GB, 8 GB y 16 GB
y M610
Módulos RDIMM y DIMM LV;
Módulos UDIMM de 1 y 2 GB
PowerEdge M605 y M600
512 MB, 1 GB, 2 GB, 4 GB y 8 GB
RAM mínima
PowerEdge M915
8 GB
PowerEdge M910
4 GB
PowerEdge M905
8 GB (ocho módulos de memoria de 1 GB)
PowerEdge M805
4 GB (cuatro módulos de memoria de 1 GB)
PowerEdge M710D
4 GB
PowerEdge M710, M610x
Un módulo de memoria de 1 GB (sistemas de un
y M610
procesador) o dos módulos de memoria de 1 GB
(sistemas de dos procesadores)
PowerEdge M605 y M600
1 GB (dos módulos de memoria de 512 MB)
Procedimientos iniciales con el sistema 169
Memoria (continuación)
RAM máxima
PowerEdge M915
512 GB
PowerEdge M910
512 GB
PowerEdge M905
192 GB
PowerEdge M805
128 GB
PowerEdge M710HD
288 GB
PowerEdge M710
288 GB (18 módulos RDIMM de 16 GB);
36 GB (18 módulos UDIMM de 2 GB)
PowerEdge M610x
192 GB (12 módulos RDIMM de 16 GB);
y M610
24 GB (12 módulos UDIMM de 2 GB)
PowerEdge M605 y M600
64 GB
Unidades
Unidades de disco duro
PowerEdge M915 y M910
Se admiten hasta dos unidades de disco duro SAS
de 2,5 pulgadas mediante tarjeta de almacenamiento
RAID básica o RAID de alto rendimiento.
O bien
Se admiten hasta dos unidades de disco duro SSD
de 2,5 pulgadas mediante tarjeta de almacenamiento
RAID básica o RAID de alto rendimiento.
PowerEdge M905 y M805
Se admiten hasta dos unidades de disco duro SAS
de 2,5 pulgadas mediante tarjeta de almacenamiento
RAID básica o RAID de alto rendimiento.
PowerEdge M710HD
Se admiten hasta dos unidades de disco duro SAS
de 2,5 pulgadas mediante controladora de
almacenamiento integrada PERC H200.
O bien
Se admiten hasta dos unidades de disco duro SSD
de 2,5 pulgadas mediante controladora de
almacenamiento integrada PERC H200.
PowerEdge M710
Se admiten hasta cuatro unidades de disco duro SAS
de 2,5 pulgadas mediante tarjeta de almacenamiento
RAID básica o RAID de alto rendimiento.
170 Procedimientos iniciales con el sistema
Unidades (continuación)
PowerEdge M600, M610x
Se admite una unidad de disco duro SATA de 2,5
y M610
pulgadas mediante tarjeta de almacenamiento sin
RAID, RAID básica o RAID de alto rendimiento.
O bien
Se admiten dos unidades de disco duro SATA de 2,5
pulgadas mediante tarjeta de almacenamiento RAID
básica o RAID de alto rendimiento.
O bien
Se admite una unidad de disco duro sólido (SSD)
mediante tarjeta de almacenamiento sin RAID.
O bien
Se admiten hasta dos unidades de disco duro SAS
mediante tarjeta de almacenamiento RAID básica o
RAID de alto rendimiento.
PowerEdge M605
Se admiten hasta dos unidades de disco duro SATA
mediante tarjeta de almacenamiento RAID básica o
RAID de alto rendimiento.
O bien
Se admiten hasta dos unidades de disco duro sólido
(SSD) mediante tarjeta de almacenamiento sin RAID.
O bien
Se admiten hasta dos unidades de disco duro SAS
mediante tarjeta de almacenamiento RAID básica o
RAID de alto rendimiento.
NOTA: Para todos los sistemas modulares, las
unidades de disco duro SAS y SATA no se pueden
combinar en un mismo módulo de alta densidad.
NOTA: Si hay instalada una tarjeta controladora RAID
opcional, se admite el acoplamiento activo.
Conectores
Externos
USB
PowerEdge M915, M910,
Tres de 4 patas compatibles con USB 2.0
M905, M805 y M710
PowerEdge M710HD,
Dos de 4 patas compatibles con USB 2.0
M610x, M610, M605
y M600
Procedimientos iniciales con el sistema 171
Conectores (continuación)
Internos
Módulo Secure Digital
Una ranura para tarjeta de memoria flash
(SD) interno (PowerEdge
opcional con el módulo SD interno
M915, M910, M905, M805,
M710HD, M710, M610x
y M610)
Módulo Secure Digital
Una ranura para tarjeta de memoria vFlash opcional
(SD) vFlash interno
para utilizarla con el soporte de iDRAC Enterprise
(PowerEdge M915, M910,
M710HD, M710, M610x
y M610)
Memoria USB (PowerEdge
Un conector para memoria USB interno
M915, M910, M710HD,
M710, M610x y M610)
Solución de expansión PCIe
PowerEdge M610x Admite dos tarjetas PCIe estándar de un solo ancho o
una de doble ancho de longitud completa.
Tarjetas intermedias
PowerEdge M915 y M910 Hasta cuatro ranuras para tarjeta intermedia PCIe
Gen 2 x8, que admiten tarjetas intermedias Ethernet
Gb, 10 Gb Ethernet, Fibre Channel FC8 o Infiniband
de dos puertos.
PowerEdge M905 y M805 Hasta cuatro ranuras para tarjeta intermedia PCIe
Gen 1 x8, que admiten tarjetas intermedias Ethernet
Gb, 10 Gb Ethernet, Fibre Channel FC8 o FC4, o
Infiniband DDR 4x de dos puertos.
PowerEdge M710HD Hasta dos ranuras para tarjeta intermedia PCIe Gen 2
x8, que admiten tarjetas intermedias Ethernet Gb,
10 Gb Ethernet, Fibre Channel FC8 o FC4, o
Infiniband DDR 4x de dos y cuatro puertos.
PowerEdge M710 Hasta cuatro ranuras para tarjeta intermedia PCIe
Gen 2 (tres x8 y una x4), que admiten tarjetas
intermedias Ethernet Gb, 10 Gb Ethernet, Fibre
Channel FC8 o FC4, o Infiniband DDR 4x de dos
puertos.
172 Procedimientos iniciales con el sistema
Tarjetas intermedias (continuación)
PowerEdge M610x y M610 Hasta dos ranuras para tarjeta intermedia PCIe Gen 2
x8, que admiten tarjetas intermedias Ethernet Gb,
10 Gb Ethernet, Fibre Channel FC8 o FC4 (sólo
M610), o Infiniband DDR 4x de dos puertos.
PowerEdge M605 y M600 Hasta dos ranuras para tarjeta intermedia PCIe x8,
que admiten tarjetas intermedias Ethernet Gb,
10 Gb Ethernet, Fibre Channel FC8 o FC4, o
Infiniband DDR 4x de dos puertos.
Controladoras Ethernet integradas
PowerEdge M915, M910,
Cuatro puertos Ethernet compatibles con TOE e
M905, M805, M710HD y
inicio iSCSI a través de dos controladoras Ethernet
M710
Broadcom 5709S integradas de dos puertos.
PowerEdge M610x y M610 Dos puertos Ethernet compatibles con TOE e inicio
iSCSI a través de una controladora Ethernet
Broadcom 5709S integrada de dos puertos.
PowerEdge M605 y M600 Dos puertos Ethernet compatibles con TOE e inicio
iSCSI a través de dos controladoras Broadcom 5708S
integradas.
Controladora de vídeo
PowerEdge M905, M805,
Controladora de vídeo ATI RN50. Memoria de vídeo
M605 y M600
de 32 MB
PowerEdge M915, M910,
Controladora de vídeo Matrox G200. Memoria
M710HD, M710, M610x y
de vídeo de 8 MB
M610
Características físicas
PowerEdge M915
Altura
38,5 cm (15,2 pulgadas)
Ancho
5 cm (2 pulgadas)
Largo
48,6 cm (19,2 pulgadas)
Peso (configuración
12,7 kg (28 libras)
máxima)
Procedimientos iniciales con el sistema 173
Características físicas (continuación)
PowerEdge M910
Altura
38,5 cm (15,2 pulgadas)
Ancho
5 cm (2 pulgadas)
Largo
48,6 cm (19,2 pulgadas)
Peso (configuración
13,1 kg (29 libras)
máxima)
PowerEdge M905, M805,
M710 y M610x
Altura
38,5 cm (15,2 pulgadas)
Ancho
5 cm (2 pulgadas)
Largo
48,6 cm (19,2 pulgadas)
Peso (configuración
11,1 kg (24,5 libras)
máxima)
PowerEdge M710HD
Altura
18,9 cm (7,4 pulgadas)
Ancho
5 cm (2 pulgadas)
Largo
48,6 cm (19,2 pulgadas)
Peso (configuración
7,4 kg (16,3 libras)
máxima)
PowerEdge M605 y M600
Altura
18,9 cm (7,4 pulgadas)
Ancho
5 cm (2 pulgadas)
Largo
48,6 cm (19,2 pulgadas)
Peso (configuración
5,2–6,4 kg (11,5–14,0 libras)
máxima)
Batería
Batería de reserva de NVRAM Batería de tipo botón de litio CR2032 de 3 V
174 Procedimientos iniciales con el sistema
Especificaciones del alojamiento del sistema
Características físicas
Altura 44,0 cm (17,3 pulgadas)
Ancho 44,7 cm (17,6 pulgadas)
Largo 75,5 cm (29,7 pulgadas)
Peso (configuración máxima) 178,3 kg (392,2 libras)
Peso (vacío) 44,6 kg (98,1 libras)
Módulo de fuente de alimentación
Fuente de alimentación de CA/CC (por cada fuente de alimentación)
Potencia
2 360 W y 2 700 W
Conector
IEC C20
Disipación de calor
1 205 BTU/h como máximo
Corriente de conexión
En condiciones normales de línea y en todo el rango
máxima
operativo del sistema, la corriente de la conexión
puede alcanzar 55 A por cada fuente de alimentación
durante 10 ms o menos.
Requisitos de voltaje del
14,4 A, 200–240 V CA, 50/60 Hz
sistema
Módulo iKVM Avocent opcional
Conectores de acceso externo
USB
Dos conectores de 4 patas compatibles con USB 2.0
para teclado y ratón
Puerto ACI
RJ-45
Vídeo
VGA de 15 patas
Procedimientos iniciales con el sistema 175
Módulo de controladora de administración del chasis
Conectores de acceso externo
Administración remota
Dos RJ-45 10/100/1000 Mb dedicados (para una
controladora de acceso remoto Ethernet integrada).
El puerto Gb se conecta a la red de administración
externa. El puerto STK permite la conexión
secuencial de módulos CMC de alojamientos
adyacentes.
Serie
9 patas, DTE, compatible con el estándar 16550
Vídeo
VGA de 15 patas
Batería Batería de tipo botón litio-ion CR2032 de 3 V
Panel de control del alojamiento
Conectores de acceso externo
USB
Dos conectores de 4 patas compatibles con USB 2.0
para teclado y ratón
Vídeo
VGA de 15 patas
Panel LCD
Características
Cuatro teclas de control del cursor, una tecla de
selección y una pantalla LCD
Especificaciones ambientales
NOTA: Para obtener información adicional sobre medidas ambientales relativas a
configuraciones específicas del sistema, consulte dell.com/environmental_datasheets.
Este sistema no debe utilizarse en un entorno de oficina.
Temperatura
En funcionamiento
De 10 °C a 35 °C (de 50 °F a 95 °F)
NOTA: Para altitudes superiores a los 900 m (2955 pies),
debe reducirse la temperatura en1 °C (1,8 °F) cada
300 m (985 pies).
Almacenamiento
De -40 °C a 65 °C (de -40 °F a 149 °F)
176 Procedimientos iniciales con el sistema
Especificaciones ambientales (continuación)
Humedad relativa
En funcionamiento
De 20% a 80% (sin condensación) a una temperatura
de humedad máxima de 29 °C (84,2 °F)
Almacenamiento
De 5% a 95% (sin condensación) a una temperatura
de humedad máxima de 38 °C (100,4 °F)
Vibración máxima
En funcionamiento
0,26 Grms a 10–350 Hz durante 15 minutos
Almacenamiento
1,54 Grms a 10–250 Hz durante 15 minutos
Impacto máximo
En funcionamiento
Un choque en el sentido positivo del eje z (un choque
en cada lado del sistema) de 41 G durante un máximo
de 2 ms
Almacenamiento
Seis choques ejecutados de manera consecutiva en los
ejes x, y y z positivos y negativos (un choque en cada
lado del sistema) de 71 G durante un máximo de
2ms
Altitud
En funcionamiento
De –15,2 a 3 048 metros (de –50 a 10 000 pies)
Almacenamiento
De –15.2 a 10 600 metros (de –50 a 35 000 pies).
Nivel de contaminación atmosférica
Clase
G1, según lo definido por ISA-S71.04-1985
Especificaciones del módulo de E/S
Para obtener información sobre los módulos de E/S y los módulos de paso
a través que se admiten en su alojamiento, consulte el documento Sistemas
Dell PowerEdge M1000e — Guía de configuración en
support.dell.com/manuals.
Procedimientos iniciales con el sistema 177
178 Procedimientos iniciales con el sistema
