ASUS Asztali barebone szàmìtògèp

Telepítési kézikönyv

Magyar

R

V7-P5G43 QSG.indb 73 9/1/09 5:03:08 PM

Magyar

74

Telepítési kézikönyv

Az előlap elemei

V6 Series Elülsõ panel

V7 Series Elülsõ panel

1. Nyomógomb

2. Nyomógomb

3. Előlapipanelfedele

4. Bekapcsolás gomb

TM

TM

5. CF/MemoryStick®/,Memory Stick Pro

kártyanyílás Secure Digital

/Multimedia Card

kártyanyílás/USB 2.0 csatlakozók/Mikrofoncsatlakozó/Fejhallgató csatlakozó.

NOTE:

* A hordozható merevlemez-meghajtó és az infravörös funkció opcionális.

** Egyes típusok további két USB 2.0 csatlakozóval és/vagy egy IEEE 1394a csatlakozóval

és/vagy többféle kártyát fogadó nyílással rendelkezhetnek.

R

1. 5,25 hüvelykes bõvítõhely-fedél

2. 3,5 hüvelykes bõvítõhely-fedél

1

3. Mikrofon port

4. Fejhallgató port

5. USB 2.0 portok**

2

6. Bekapcsolás gomb

3

4

5

6

R

1

2

3

5

4

4

V7-P5G43 QSG.indb 74 9/1/09 5:03:10 PM

Magyar

Telepítési kézikönyv

75

A hátsó panel elemei

MEGJEGYZÉS: Ahátsópanelenlévőcsatlakozók

éshelyükarendszertípusátólfüggőeneltérhetnek.A

részletes leírás a Használati útmutatóban található.

1. PS/2billentyűzetport( )

2. PS/2 egér port ( )

3. VGA port ( )

1

2

4. USB 2.0 portok ( )

(Egyes típusok négy hátsó

USB 2.0 porttal rendelkezhetnek)

3

5. Akövetkezőportokközülegy

• Optikai S/PDIF kimeneti port ( )

8

• Koaxiális S/PDIF kimeneti port ( )

6. IEEE 1394a port ( )

(Csak bizonyos típusokon)

9

7. LAN (RJ-45) port ( )

8. Akövetkezőportokközülegy:

• E-SATA csatlakoz ( )

• Soros (COM1) port ( )

• DVI port ( )

• HDMI port ( )

9. Akövetkezőaudióportkongurációkközülegy:

• 6 csatornás • 8 csatornás

ArészletekértolvassaelaHasználatiútmutatókongurációstáblázatát.

Belső alkatrészek

1. Előlapipanelfedele

2. Üres5,25hüvelykesbővítőhely

2

5

1

optikai

3. Bővítőhely2,5hüvelykeshordozható

merevlemez-meghajtóhoz

3

(opcionális)

4

4. Merevlemez-meghajtóbővítőhely

6

5. Tápegység

7

6. Készülékház-ventilátor nyílása

9

7. ASUS alaplap*

8

8. Tápegység-ventilátor

9. Tartó 3,5 hüvelykes hordozható

merevlemez-meghajtóhoz

(opcionális)

MEGJEGYZÉS: *AzalaplaprészleteitilletőenolvassaelaHasználatiútmutatót.

V7-P5G43 QSG.indb 75 9/1/09 5:03:17 PM

Magyar

76

Telepítési kézikönyv

A feszültség kiválasztása

A rendszer tápegysége 115 V/230 V feszültségválasztó

kapcsolóval rendelkezik, amely a tápcsatlakozó mellett

található.Ezakapcsolóaterületénekmegfelelőtápfeszültség

kiválasztására szolgál.

Amennyiben az Ön területén 100-127 V a hálózati feszültség,

állítsa a kapcsolót 115 V-ra.

Amennyiben az Ön területén 200-240 V a hálózati feszültség,

állítsa a kapcsolót 230 V-ra.

MEGJEGYZÉS: AfeszültségválasztókapcsolópontoshelyétilletőenolvassaelaHasználati

útmutatót.

Az oldallemezek és az előlap eltávolítása

1. Távolítsaelafedeletrögzítőcsavarokatahátlapon.

2. Húzza az oldalsó fedelet a hátsó panel irányába, amíg a kampói le nem válnak a

számítógépházról. Tegye félre a fedelet.

3. Pattintsakiazelőlapbaloldalizárnyelveitazvázacélsínjéről.

4. Hajtsajobbraazelőlapot,amígnemválnakláthatóváapántszerűnyelvekaszerelvény

a jobb oldalán.

5. Távolítsaelazelőlapot,majdtegyefélre.

1

3

4

2

4

3

1

4

3

2

Résekazoldallaponlévő

fülekhez

A CPU beszerelése

®

®

Intel

Pentium

4 processzor beszerelése LGA775 foglalatba

1. Keresse meg a CPU foglalatot az alaplapon.

Leszorító fül

2. Hüvelykujjával nyomja meg a leszorítókar

(2A), majd tolja balra (2B), amíg a leszorítófül

2A

elengedi.

FIGYELEM! A foglalat védelme érdekében csak

2B

közvetlenülaprocesszorbehelyezéseelőtttávolítsa

elafoglalatvédősapkáját.

Leszorítókar

V7-P5G43 QSG.indb 76 9/1/09 5:03:19 PM

Magyar

Telepítési kézikönyv

77

3. Emelje fel a leszorítókart a nyíl irányába, kb. 135O-os szögben.

4. Kétujjalemeljekiarögzítőtálcátkb.100O-osszögben(4A),majdavédősapkát

kipattintvatávolítsaelaztarögzítőtálcaablakából(4B).

5. Helyezze a processzort a foglalatra úgy, hogy a CPU arany háromszöggel megjelölt

sarkaésarögzítőkartöveegymásfölöttlegyenek(amegjelöltiránybólnézveabal

alsósarokban).Helyeselhelyezéseseténafoglalatonlévőkiszögellésnekilleszkednie

kell a processzoron található bevágásba.

6. Hajtsalearögzítőtálcát(6A),majdnyomjalefeléaleszorítókart(6B),egészena

leszorítófül alá.

Védősapka

Rögzítőtálca

6A

Arany

4B 4A

háromszög

jelzés

3

3

5

Kiszögellés a foglalaton

A CPU beszerelése

1. KeressemegaCPU-foglalatot,majdemeljefelafoglalatrögzítőkarjátúgy,hogy90-

100 fokos szögben álljon.

2. IllesszeaCPU-tafoglalatbaúgy,hogyazCPU-nlévőaranyszínűháromszög

egybeessen a foglalat kis háromszöggel jelölt sarkával.

3. A kar lenyomásával rögzítse a CPU-t.

1 2 3

FIGYELEM! A CPU helytelen beszerelése a foglalatba elhajlíthatja a lábakat, és súlyosan

megrongálhatja a CPU-t!

A CPU-ventilátor és hűtőborda szerelvény beszerelése

®

®

Intel

Pentium

4 processzor-ventilátor és hűtőborda felszerelése

1. Helyezzeahűtőbordátatelepítettprocesszorra

A

úgy, hogy a négy csavar illeszkedjen az alaplapon

B

lévőnyílásokhoz.

B

2. Egyszerrekét,egymássalátlósanszembenlévő

csavarthúzzonmeg,hogyahűtőbordaésa

A

ventilátoregység a helyére kerüljön.

3. HaaCPU-ventilátoréshűtőbordaszerelvény

a helyére került, csatlakoztassa a CPU-

ventilátor tápkábelét az alaplap CPU-ventilátor

1

csatlakozójához.

1

V7-P5G43 QSG.indb 77 9/1/09 5:03:22 PM

Magyar

78

Telepítési kézikönyv

AMD processzor-ventilátor és hűtőborda felszerelése

1. HelyezzeahűtőbordátabeszereltCPU-ra.

FONTOS! Győződjönmegarról,hogyaventilátoréshűtőborda-szerelvénytökéletesenilleszkedik

a tartómodul alapjához. Ennek hiányában nem tudja lezárni a tartókeretet.

2. Illesszeatartókeretegyikvégétarögzítőszerelvényre.

3. Illessze a tartókeret másik végét (a tartókeret zárja közelében) a tartómodul alapjához,

amíg a helyére nem kattan.

MEGJEGYZÉS: Az Ön dobozban forgalomba hozott processzorának tartalmaznia kell a CPU, a

ventilátor/hűtőbordaszerelvényésrögzítőszerkezetbeszerelésiutasítását.Amennyibeneltérés

lenne a jelen fejezet utasításai és a CPU dokumentációja között, az utóbbi a mérvadó.

4. Nyomjaletartókeretzárjátarögzítőszerelvényre,hogyaventilátortésahűtőbordáta

tartómodulhoz rögzítse.

5. Csatlakoztassa a CPU-ventilátor tápkábelét az alaplap CPU-ventilátor csatlakozójához.

FIGYELEM! Ne felejtse el a CPU-ventilátor tápkábelét az alaplaphoz csatlakoztatni! Hardver-

ellenőrzésihibafordulhatelő,hanemcsatlakoztatjaeztacsatlakozót.

1

2

CPU-ventilátor

Tartókeret

retesze

5

4

CPU-ventilátor

tápcsatlakozó

Tartókeret

CPU-hětõborda

3

Tartómodul alapja

DIMM beszerelése

1. Keresse meg a DIMM-foglalatokat az alaplapon.

2

2. Oldja a DIMM-foglalat rögzítését a kapcsok kifelé

nyomásával.

2

3. Illessze a DIMM-modult a foglalatba úgy, hogy a

3

DIMM-enlévőbevágásegyvonalbaessenafoglalat

kiszögellésével.

4. Nyomja a foglalatba a DIMM modult, amíg a

tartókapcsok befelé nem pattannak.

4

FIGYELEM!

• Húzzakiatápegységetakonnektorból,mielőtt

DIMM modult szerelne be, vagy távolítana el. Ennek

gyelmenkívülhagyásaazalaplapés/vagyaz

alkatrészek megrongálódásához vezethet.

• A DDR2/DDR3 DIMM modul egy nyílással rendelkezik,

ígyazcsakegyféleképpenhelyezhetőbe.ADIMM

modul károsodásának elkerülése érdekében NE

erőltesseamodult.

V7-P5G43 QSG.indb 78 9/1/09 5:03:23 PM

Magyar

Telepítési kézikönyv

79

Bővítőkártya beszerelése

1. Távolítsa el ahhoz a foglalathoz

2. Távolítsa el a fémkeret reteszét.

tartozófémfedőlemezt,amelyet

használni szándékozik.

1

2

3. Helyezze be a kártya csatlakozóját

a foglalatba, majd határozott

mozdulattal nyomja le a kártyát, amíg

3

a helyére nem illeszkedik.

4. Szerelje vissza a fémkeret reteszét.

4

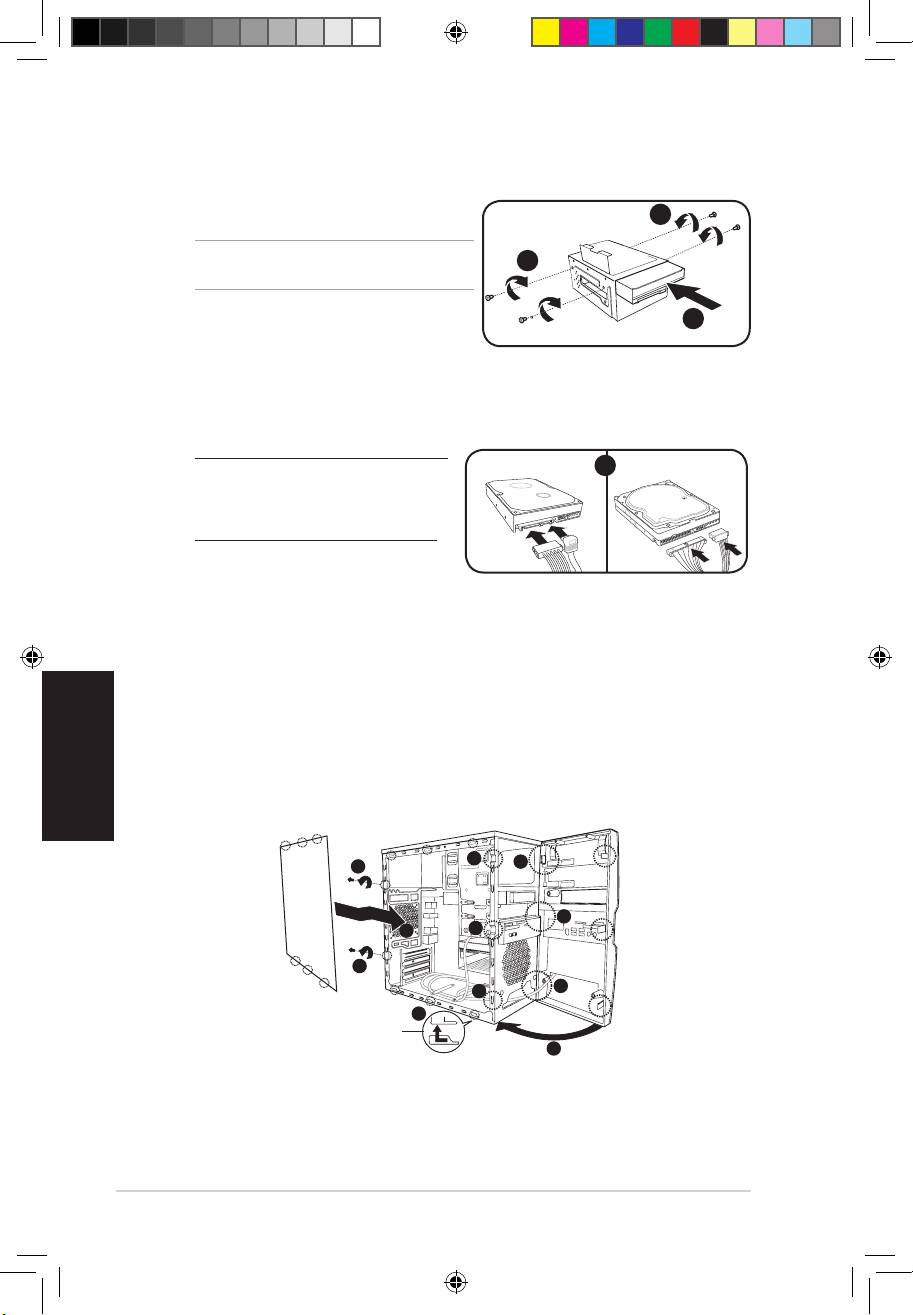

Háttértárak beszerelése

Optikai meghajtó

1. Fordítsaaházatamegfelelőirányba,majdszereljeleafelső5,25hüvelykes

meghajtó-bővítőhelyfémlemezét.

2. Helyezzeazoptikaimeghajtótabővítőhelyre,majdóvatosantoljabe,amíga

rögzítéséreszolgálólyukakésabővítőhelylyukaiegyvonalbanemesnek.

3. Rögzítse az optikai meghajtót két-két csavarral mindkét oldalon.

4. CsatlakoztassaaIDE-(4A)éstápkábel(4B)dugóitameghajtóhátuljánlévőcsatlakozókhoz.

2

3

3

4B

Hajlékonylemez-meghajtó

Ha a rendszerhez nem jár hordozható merevlemez-meghajtó (opcionális), akkor a 3,5

hüvelykesbővítőhelyrehajlékonylemez-meghajtószerelhető.

1. Fordítsaaházatamegfelelőirányba,majdszereljeleafelső3.5hüvelykesmeghajtó-

bővítőhelyfémlemezét.

2. Helyezzeahajlékonylemez-meghajtótabővítőhelyre,majdóvatosantoljabe,amíga

rögzítéséreszolgálólyukakésabővítőhelylyukaiegyvonalbanemesnek.

3. Rögzítse a hajlékonylemez-meghajtót két-két csavarral mindkét oldalon.

4. Csatlakoztassaajel-(4A),éstápkábel(4B)dugóitameghajtóhátuljánlévőcsatlakozókhoz.

4B

3

3

4A

2

V7-P5G43 QSG.indb 79 9/1/09 5:03:26 PM

Merevlemez-meghajtó

1. Vegye ki a 3,5 hüvelykes merevlemez-

meghajtó tartóját a házból.

3

MEGJEGYZÉS: a 3,5 hüvelykes hordozható

3

merevlemez-meghajtóhoz való tartó opcionális.

2. Helyezze a merevlemez-meghajtót a

2

bővítőhelyre,majdóvatosantoljabe,

amíg a rögzítésére szolgáló lyukak és a

bővítőhelylyukaiegyvonalbanemesnek.

3. Rögzítse a merevlemez-meghajtót két-két csavarral mindkét oldalon.

4. Szerelje vissza a merevlemez-meghajtó tartót a házba és rögzítse a csavarral.

5. SATA merevlemez-meghajtó esetében:

SATA IDE

5

Csatlakoztassa a SATA jel-, illetve

tápkábel dugóit a meghajtó hátulján

lévőcsatlakozókhoz.

IDE merevlemez-meghajtó esetében:

Csatlakoztassa az IDE-, illetve tápkábel

dugóitameghajtóhátuljánlévő

csatlakozókhoz.

Az előlap szerelvény és oldalsó fedél visszaszerelése

Azelülsőszerelvényésoldalsófedélvisszaszerelése:

1. Illesszeazelülsőszerelvénypántszerűnyelveitaházjobboldalánlévőnyílásokba.

2. Hajtsabalraazelülsőszerelvényt,majdillesszeakampókataháznyílásaiba,amígaz

Magyar

elülsőszerelvényahelyérenemilleszkedik.

3. Illesszeazoldalsófedélkampóitaházfelsőésalsónyílásaiba.

4. Toljaazoldalsófedeletazelülsőpanelirányába,amígahelyérenemilleszkedik.

5. Rögzítse a fedelet a két, korábban eltávolított csavarral.

2

1

5

1

4

2

5

1

2

3

Szerelőnyílásoka

számítógépházban

2

80

Telepítési kézikönyv
