Asus V6-P5G31E: V6-Řada
V6-Řada: Asus V6-P5G31E
V6-Řada
Česky
V7-Řada

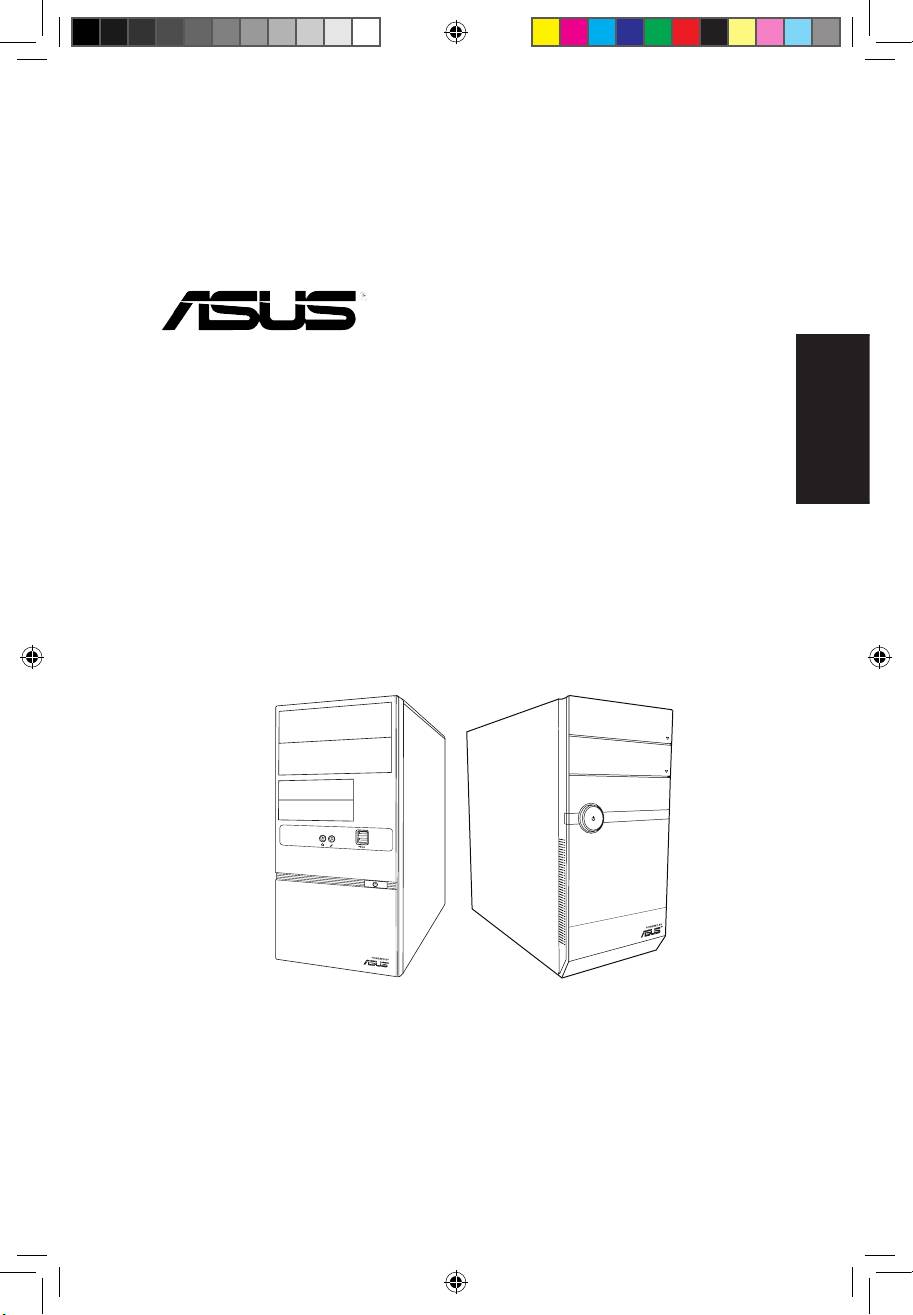

ASUS PC (stolní počítač Barebone)
Instalační příručka
R
V7-P5G43 QSG.indb 57 9/1/09 5:02:23 PM
Česky
58
Instalačnípříručka
Popis předního panelu
Přední panel řady V6
Přední panel řady V7
1. Tlačítko
2. Tlačítko
3. Krytpředníhopanelu
4. Vypínač
TM
TM
5. Slot pro kartu CF/MemoryStick®/,Memory Stick Pro
Slot pro kartu Secure Digital
/
MultimediaCard/portyUSB2.0/portpropřipojenímikrofonu/portpropřipojení
sluchátek.
POZNÁMKA:
* Mobilnípevnýdiskainfračervenáfunkcejsouvolitelné.
**NěkterémodelymajídvadodatečnéportyUSB2.0a/nebojedenportIEEE1394aa/nebo
slotem pro více karet.
R
1. Záslepka pozice pro jednotku 5,25”
2. Záslepka pozice pro jednotku 3,5”
1
3. Zdířkapropřipojenímikrofonu
4. Zdířkapropřipojenísluchátek
5. Porty rozhraní USB 2.0**
2
6. Vypínač
3
4
5
6
R
R
1
2
3
5
4
4
V7-P5G43 QSG.indb 58 9/1/09 5:02:25 PM
Česky
Instalačnípříručka
59
Popis zadního panelu
POZNÁMKA: Portynazadnímpaneluajejichumístění
semohoulišitvzávislostinamodelupočítače.
Podrobnýpopisnajdetevuživatelsképříručcek
počítači.
1. Port klávesnice PS/2 ( )
2. Port myši PS/2 ( )
3. Port VGA ( )
1
2
4. Porty rozhraní USB 2.0 ( )
(sněkterémodely
mohoubýtvybavenyčtyřmizadnímiportyUSB2.0)
3
5. Jedenznásledujícíchportů:
• Optický výstupní port S/PDIF ( )
8
• Koaxiální výstupní port S/PDIF ( )
6. Port IEEE1394 ( )
(pouzeněkterémodely)
9
7. Síťovýport(RJ-45)( )
8. Jedenznásledujícíchportů:
• Port E-SATA ( )
• Sériový (COM1) port ( )
• Port DVI ( )
• Port HDMI ( )
9. Jednaznásledujícíchkonguracízvukovýchportů:
• 6kanáll • 8kanáll
Podrobnéinformaceviztabulkakonguracívuživatelsképříručce.
Vnitřní části
1. Krytpředníhopanelu
2. Prázdná poloha pro optickou
2
5
1
jednotku 5.25”
3. Pozice pro mobilní pevný disk 2,5
3
palce (volitelný)
4
4. Pozice pro pevný disk
6
5. Zdroj napájení
7
6. Slotproskříňovýventilátor
7. Základní deska ASUS*
9
8. Kovovézáslepkyrozšiřovacíchslotů
8
9. Držákpevnéhodisku3,5palce
(volitelný)
POZNÁMKA: *Podrobnostivizuživatelskápříručkakzákladnídescepočítače.
V7-P5G43 QSG.indb 59 9/1/09 5:02:31 PM
Česky
60
Instalačnípříručka
Výběr napětí
Zdrojnapájenípočítačejevybavenpřepínačemnapětí115
V/230 V, který se nachází vedle konektoru napájení. Tento
přepínačnastavtenahodnotunapětínapájenípočítače,která
odpovídánapětívelektrickézásuvcevevašíoblasti.
Pokudjenapětívevašíoblasti100-127V,nastavtepřepínač
na hodnotu 115 V.
Pokudjenapětívevašíoblasti200-240V,nastavtepřepínač
na hodnotu 230 V.
POZNÁMKA: Informaceopřesnémumístěnípřepínačenapětívizuživatelskápříručkakpočítači.
Demotáž bočního a předního panelu
1. Odmontujtešroubkykrytuskříněnazadnímpanelu.
2. Posuňtebočnípanelsměremkzdanímupanelutak,abyseháčkyuvolnilyzúchytů
skříně.Odložtebočnípanelstranou.
3. Vyhledejteháčkypředníhopaneluazvednětejetak,abyseuvolilyzeskříně.
4. Otočtepřednípanelvpravotak,abysezávěsykrytuuvolnili.
5. Sejmětepřednípanelapoložtestranou.
1
3
4
2
4
3
1
4
3
2
Otvoryveskříni
Instalace procesoru
®
®
Instalace procesoru Intel
Pentium
4 do patice LGA775:
1. Vyhledejte patici pro procesor na základní
desce.
Zajišťovacíjazýček
2. Palcemstisknětezaváděcípáčku(2A)a
posuňtejidoleva(2B)tak,abybylauvolněna
2A
z pojistky.
2B
UPOZORNĚNÍ. Aby nedošlo k poškození
kolíkůpatice,sejmětevíčkoPnPažpři
instalaci procesoru.
Zaváděcípáčka
V7-P5G43 QSG.indb 60 9/1/09 5:02:33 PM
Česky
Instalačnípříručka
61
3. Zvednětezaváděcípáčkuvesměrušipkydoúhlu135°.
4. Zvednětezaváděcídeskupalcemaukazovákemdoúhlu100°(A)apotézatlačtena
víčkoPnPproodstraněníkrytky(B).
5. Zorientujte procesor nad paticí tak, aby se zlatý trojúhelník nacházel na dolním levé
rohupatice.Orientačnívýstupekpaticemusízapadnoutdodrážkynaprocesoru.
6. Zavřetezaváděcídesku(6A)apotomstisknětezaváděcípáčku(6B)tak,abyzaklapla
do pojistky.
VíčkoPnP
Zaváděcí
6A
deska
Značka
4A
4B
zlatého
trojúhelníku
3
5
6B
Orientačnívýstupek
Instalace procesoru AMD
1. Vyhledejtepaticiprocesoruapotomzvednětepáčkupaticedoúhlu900-1000.
2. Zorientujteprocesornadpaticitak,abyrohprocesoruoznačenýzlatýmtrojúhelníkem
odpovídal rohu patice s malým trojúhelníkem.
3. Sklopenímpáčkypaticezajistěteprocesor.
1 2 3
UPOZORNĚNÍ: Přinesprávnéinstalaciprocesorudopaticemůžedojítkohnutíkolíkůakvážnému
poškození procesoru!
Instalace ventilátoru a chladiče procesoru
®
®
Instalace tepelné jímky a ventilátoru procesoru Intel
Pentium
4
1. Umístětechladičnahorníčástnainstalovaného
A
procesorutak,abyčtyřiúchytyodpovídalyotvorům
B
na základní desce.
B
2. Postupněstisknětekaždédvaúchytyvúhlopříčné
polozetak,abybylozajištěnopevnéuchycení
A
chladičesventilátorem.
3. Pousazeníventilátoruachladičepřipojtekabel
ventilátoru procesoru ke konektoru na základní
desce.
1
1
V7-P5G43 QSG.indb 61 9/1/09 5:02:36 PM
Česky
62
Instalačnípříručka
Instalace tepelné jímky a ventilátoru procesoru AMD
1. Umístětechladičnahorníčástnainstalovanéhoprocesoru.
DŮLEŽITÉ. Ventilátorachladičmusíbýtzcelausazenyvzákladněretenčníhomodulu;vopačném
případěnelzezaklapnoutretenčníkonzolunamísto.
2. Připojtejedenkonecretenčníkonzolekzákladněretenčníhomodulu.
3. Připevnětedruhýkonecretenčníkonzole(vblízkostizámkuretenčníkonzole)k
základněretenčníhomodulutak,abyzaklaplnamísto.
POZNÁMKA.Baleníchladičeaventilátorujedodávánospokynyproinstalaciprocesoru,chladiče
aretenčníhomechanizmu.Pokudpokynyvtétočástinejsoutotožnésdokumentacíkprocesoru,
postupujte podle dokumentace k procesoru.
4. Stisknutímzámkuretenčníkonzolenaretenčnímmechanizmuzajistětechladiča
ventilátorkzákladněretenčníhomodulu.
5. Připojtekabelventilátoruprocesorukekonektorunazákladnídesce.
UPOZORNĚNÍ. Nezapomeňtepřipojitkonektorventilátoruprocesoru!Vopačnémpřípaděbude
systém sledování hardwaru signalizovat chybu.
1
2
Ventilátor
procesoru
Zámekretenční
konzole
5
4
Konektor
ventilátoru
procesoru
Retenčníkonzola
Chladičprocesoru
3
Základnaretenčníhomodulu
Instalace paměťového modulu DIMM
1. VyhledejtepaticepropaměťovémodulyDIMMna
základní desce.
2
2. Stisknutímzajišťovacísvorkysměremvenuvolněte
2
paticipropaměťovýmodulDIMM.
3. NasaďtepaměťovýmodulDIMMdopaticetak,aby
3
zářeznamoduluDIMModpovídalvýstupkuvpatici.
4. ZasuňtepaměťovýmodulDIMMzceladopatice,tak
abyzajišťovacísvorkyzapadlynamísto.
4
UPOZORNĚNÍ.
• Předpřidávánímneboodebíránímpaměťových
modulůDIMModpojtenapájení.Přizanedbánítéto
zásadymůžedojítkpoškozenízákladnídeskya/nebo
komponent.
• PaměťovýmodulDDR2/DDR3DIMMjevybaven
zářezem,takžejejlzenainstalovatpouzevjediném
směru.PaměťovýmodulDIMMNEZASOUVEJTEdo
patice SILOU, aby nedošlo k jeho poškození.
V7-P5G43 QSG.indb 62 9/1/09 5:02:38 PM
Česky
Instalačnípříručka
63
Instalace karty pro rozšíření
2. Vyjmětekovovouzáslepku.1. Vyjmětekovovouzáslepku,kteráse
nacházíprotislotu,kterýchchcetepoužít.
1
2
3. Nasaďtekonektorkartydoslotua
potomzasuňtekartuzceladoslotu.
4. Nasaďtekovovouzáslepku.
3
4
Instalace paměťových jednotek
Optická jednotka
1. Umístěteskříňdosvislépolohyavyjmětekovovouzáslepkuhornípozicejednotky
5,25”.
2. Vložtejednotkudopozicejizasuňtenamítotak,abyseotvoryprošroubynadisku
nacházely ve stejné poloze, jako otvory v poloze.
3. Zajistěteoptickoujednotkudvěmašroubynaoboustranách.
4. PřipojtezástrčkuIDE(4A)anapájecízástrčku(4B)kekonektorůmnazadnístraně
jednotky.
2
3
3
4B
4A
Disketová jednotka
Pokudjesystémdodánbezmobilníhopevnéhodisku(volitelný),můžetedopoziceprodisk
3,5 palce nainstalovat disketovou jednotku.
1. Umístěteskříňdosvislépolohyavyjmětekovovouzáslepkuhornípozicejednotky3.5”.
2. Vložtedisketovoujednotkudopoziceazasuňtejinamístotak,abyseotvorypro
šrouby na disku nacházely ve stejné poloze, jako otvory v poloze.
3. Zajistětedisketovoujednotkudvěmašroubkynaoboustranách.
4. Připojtezástrčkusignálu(4A)anapájecízástrčku(4B)kekonektorůmnazadnístraně
jednotky.
4B
3
3
2
4A
V7-P5G43 QSG.indb 63 9/1/09 5:02:41 PM
Pevný disk
1. Vyjmětedržákpevnéhodisku3,5palceze
3
skříně.
POZNÁMKA: Držákpevnéhodisku3,5palceje
3
volitelný.
2. Vložtepevnýdiskdopoziceazasuňtejej
2
na místo tak, aby se otvory pro šrouby na
disku nacházely ve stejné poloze, jako
Česky
otvory v poloze.
3. Zajistětepevnýdiskdvěmašroubkynaoboustranáchpozice.
4. Namontujtedržákpevnéhodiskudoskříněazajistětešroubkem.
5. Pevný disk SATA:Připojtezástrčku
SATA IDE
5
kabelu signálu SATA a kabelu napájení
kekonektorůmnazadnístraně
jednotky.
Pevný disk IDE:Připojtezástrčku
kabelu IDE a kabelu napájení ke
konektorůmnazadnístranějednotky.
Zpětné nasazení sestavy předního panelu a bočního krytu
Instalacepředníhoabočníhopanelu:
1. Zasuňtezávěsydootvorůnapravéstraněpředníhopanelu,abysepřednípanel
připojilkeskříni.
2. Otočtepřednípanelvlevoazasuňteháčkydoskřínětak,abypřednípaneldosedlna
místo.
3. Zasuňteháčkybočníhopaneludohorníchadolníchotvorůskříně.
4. Posuňtebočnípanelukpřednímupanelutak,abydosedlnamísto.
5. Zajistětepaneldvěmašroubky,kteréjstepřednímodmontovali.
2
1
5
1
4
2
5
1
2
3
Otvoryveskříni
2
64
Instalačnípříručka
V7-P5G43 QSG.indb 64 9/1/09 5:02:43 PM
