Asus V6-P5G31E: V6-Serie V7-Serie

V6-Serie

V7-Serie

ASUS PC (Desktop Barebone)

Deutsch

Installationshandbuch

Deutsch

18

Installationshandbuch

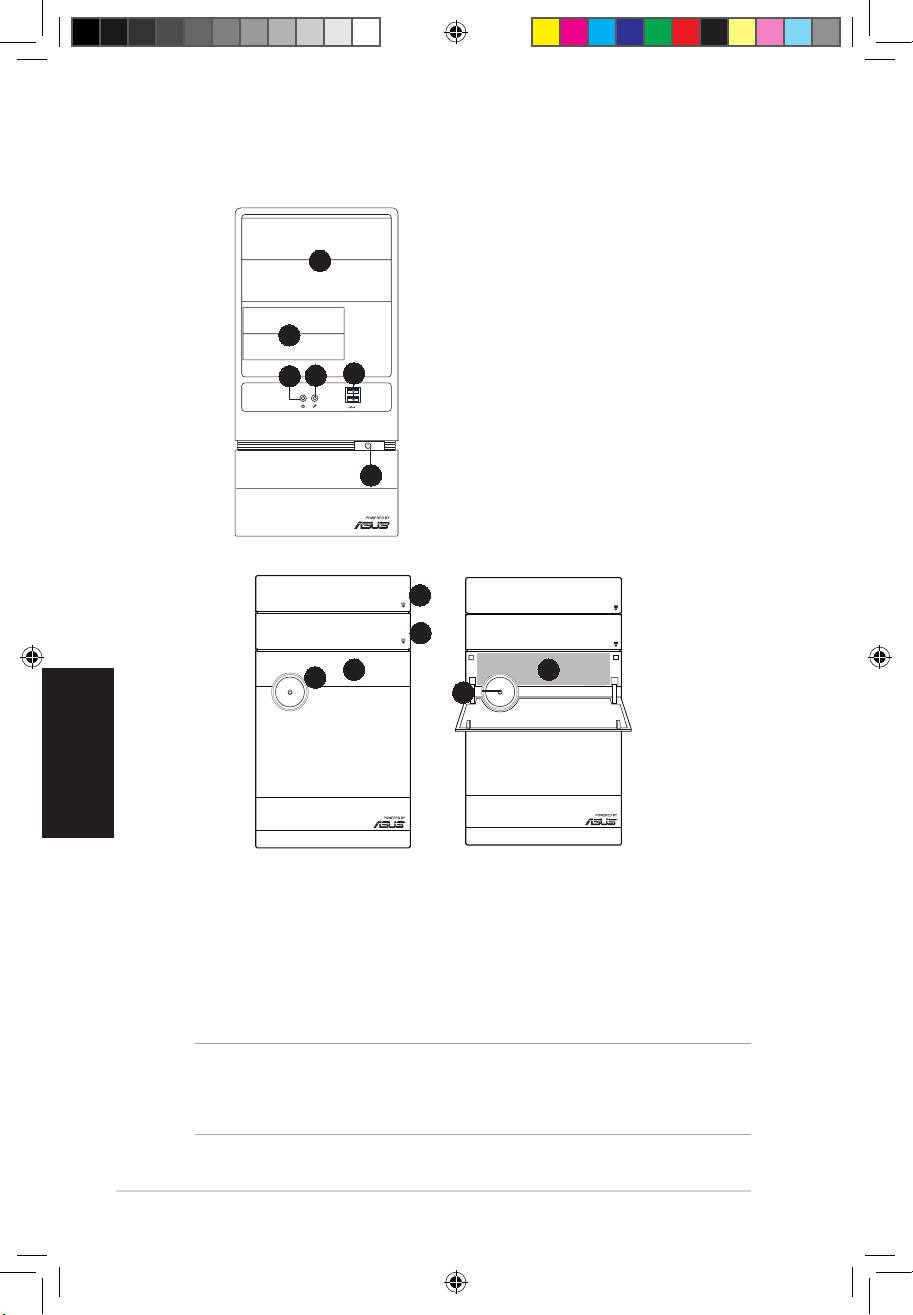

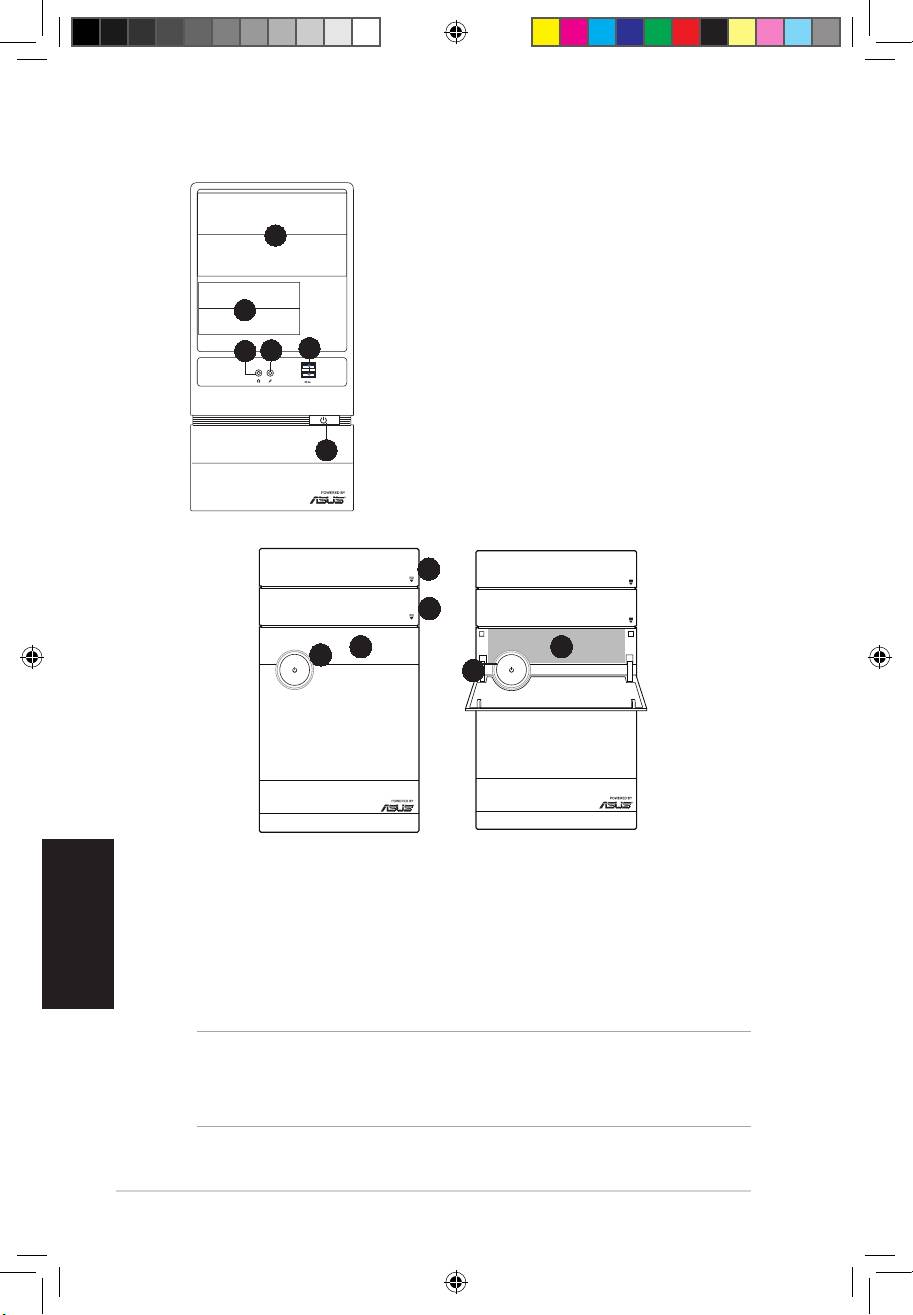

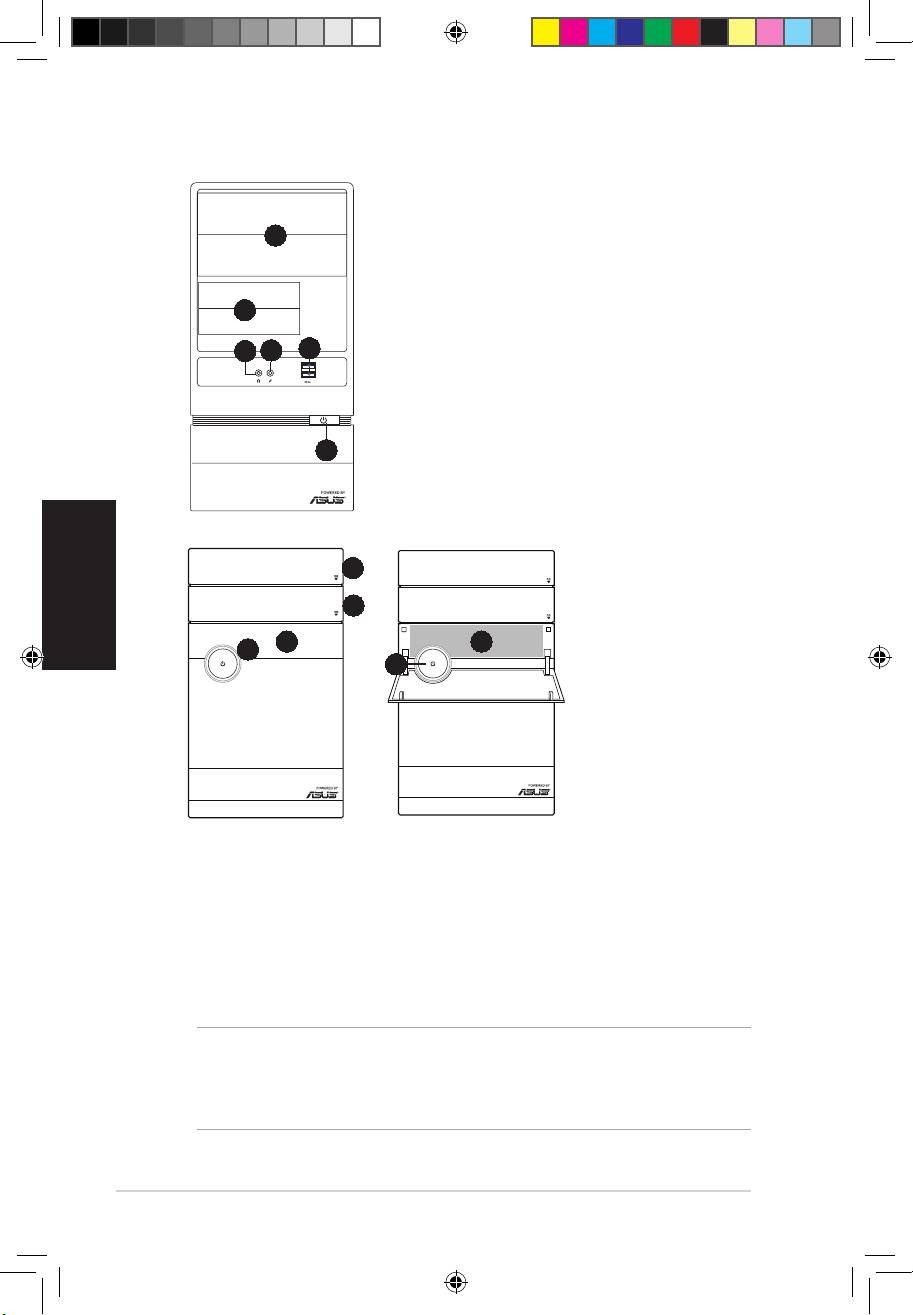

Frontseite

V6-Serie Vorderseite

V7-Serie Vorderseite

HINWEIS::

* Die transportable Festplatte und die Infrarot-Funktion sind optional.

** Einige Modelle können zwei zusätzliche USB2.0-Ports und/oder einen IEEE 1394a-

Port und /oder mehrere Kartensteckplätze.

1. 5,25 Zoll Laufwerks-

schachtabdeckung

1

2. 3,5 Zoll Laufwerks-schachtabdeckung

3. Mikrofonanschluss

4. Kopfhöreranschluss

2

5. USB 2.0-Anschlüsse**

6. Stromschalter

3

4

5

6

R

R

1

2

3

5

4

4

1. Open

2. Open

3. Frontblendenabdeckung

4. Stromschalter

TM

TM

5. CF/MemoryStick®/,Memory Stick Pro

-Kartensteckplatz, Secure Digital

/Multimedia-

Kartensteckplatz/USB 2.0-Ports/Mikrofon-/Kopfhöreranschluss.

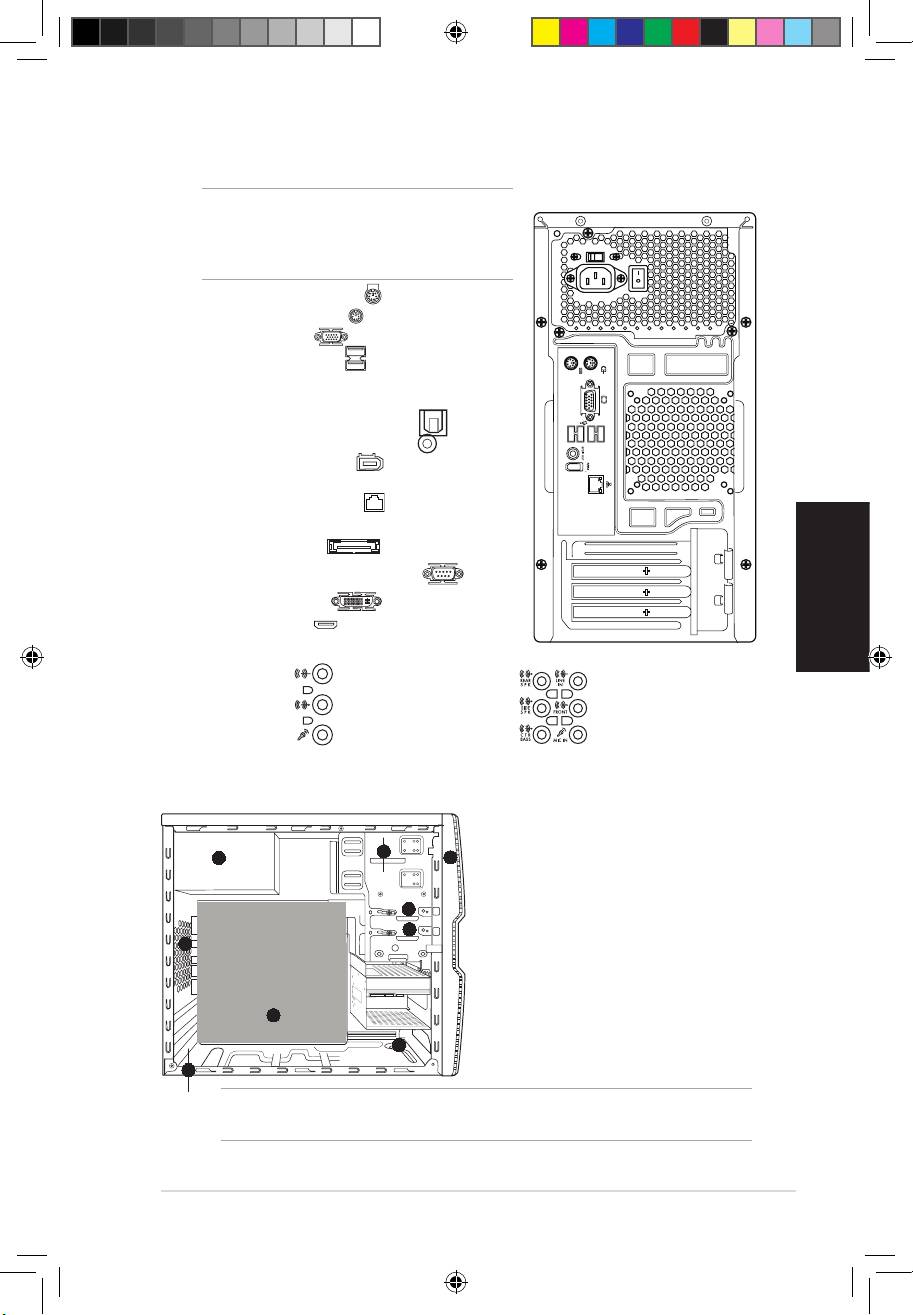

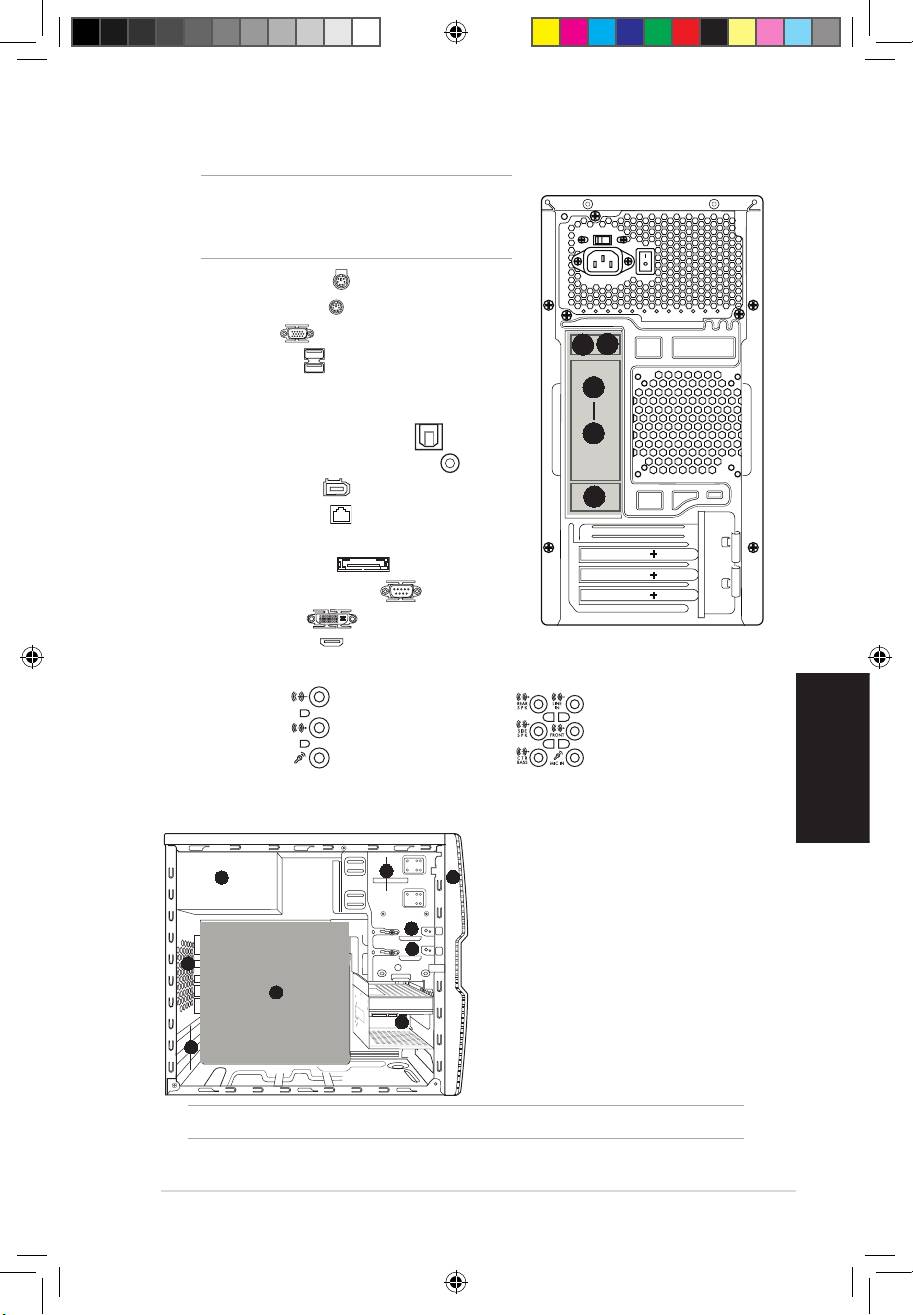

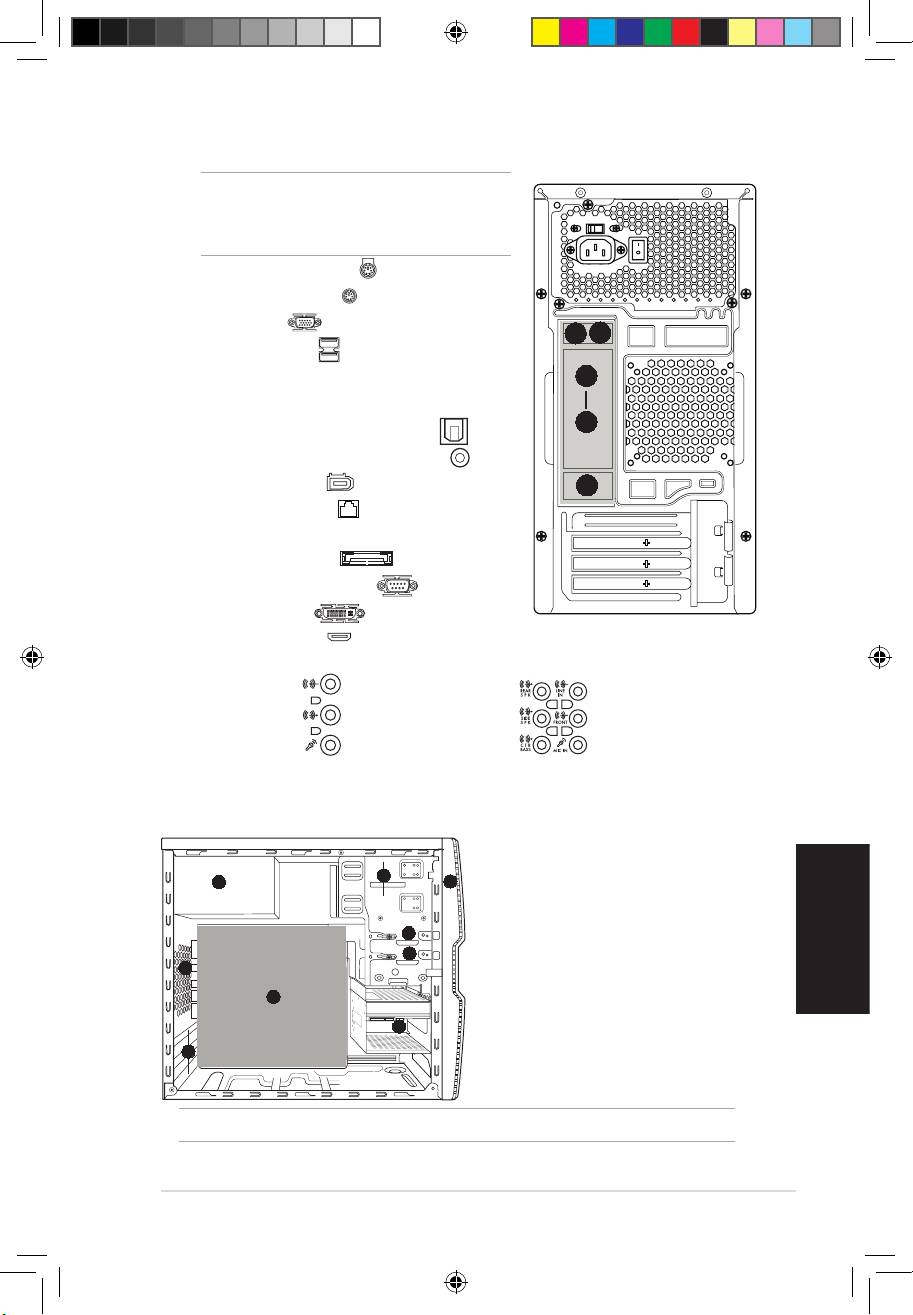

Rückseite

HINWEIS: Die Rücktafelanschlüsse und ihre

Positionen können je nach Systemmodell

variieren.GenauereBeschreibungenndenSie

im Benutzerhandbuch des Systems.

1. PS/2-Tastaturanschluss ( )

2. PS/2-Mausanschluss ( )

3. VGA-Anschluss ( )

4. USB 2.0-Anschlüsse ( )

(einige Modelle verfügen

über vier USB 2.0-Ports an der Rückseite)

5. Einer der folgenden Anschlüsse:

• Optischer S/PDIF-Ausgang ( )

• Koaxialer S/PDIF-Ausgang ( )

6. IEEE1394a-Anschluss ( )

(nur in bestimmten

Modellen)

7. LAN (RJ-45)-Anschluss ( )

8. Einer der folgenden Anschlüsse:

• E-SATA-Port ( )

• Serieller (COM1) Anschluss ( )

• DVI-Ausgang ( )

• HDMI-Port ( )

9. EinederfolgendenAudioanschlusskongurationen:

• 6-Kanal • 8-Kanal

 DetailsndenSieinderKongurationstabelledesBenutzerhandbuchs.

Interne Komponenten

1. Fronttafelabdeckung

2. Leeres 5,25-Zoll Fach für ein

2

1

optisches Laufwerk

5

3. 2,5’’ Schacht für Wechselfestplatte

(optional)

3

4. Festplattenschacht

4

6

5. Netzteil

6. Gehäuselüfteranschluss

7. ASUS-Motherboard*

7

8. Metallklammern der

9

Erweiterungssteckplätze

8

9. 3,5’’ Festplattenhalter (optional)

HINWEIS:*DetailszumMotherboardndenSieimBenutzerhandbuchdes

Systems.

Deutsch

20

Installationshandbuch

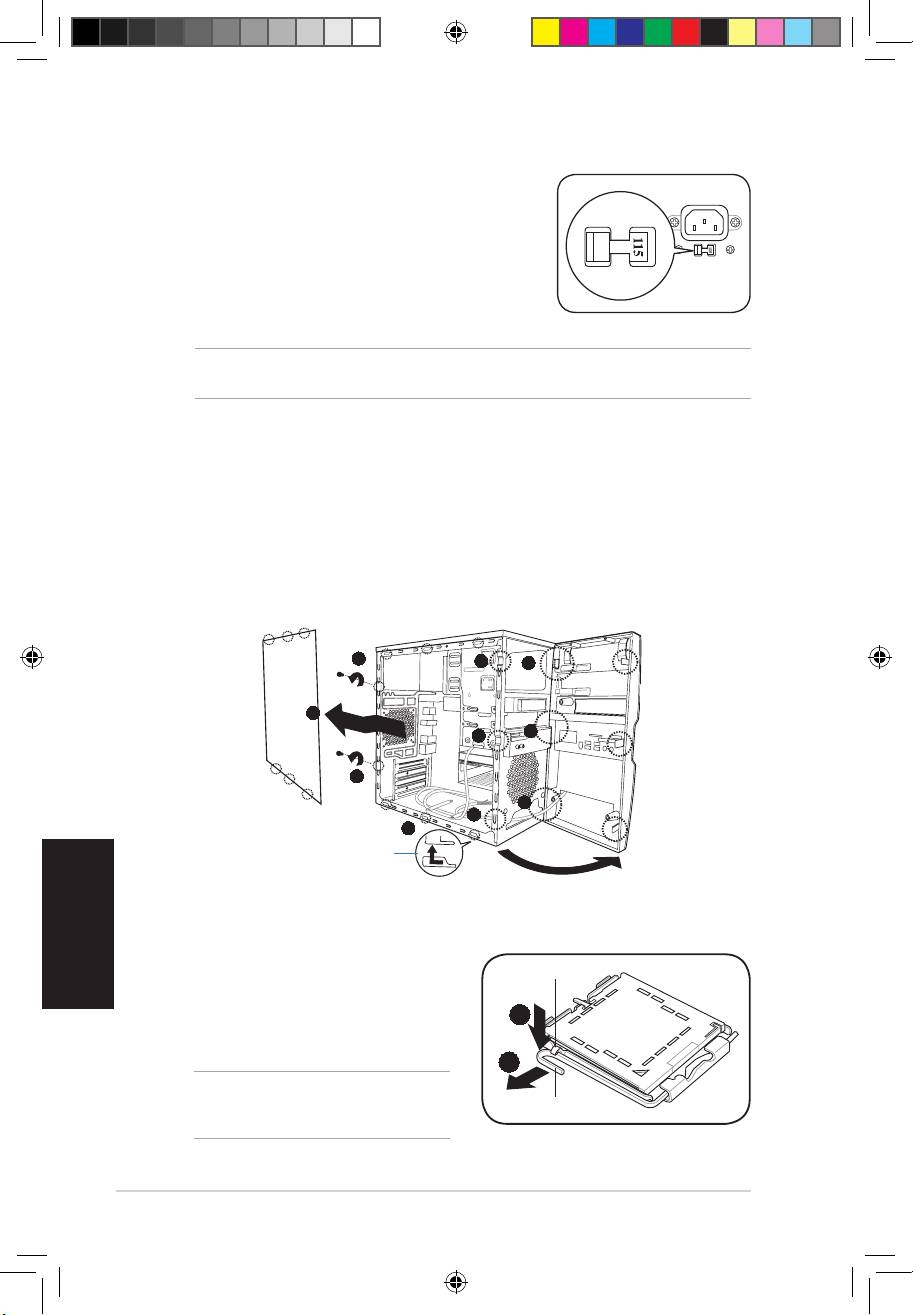

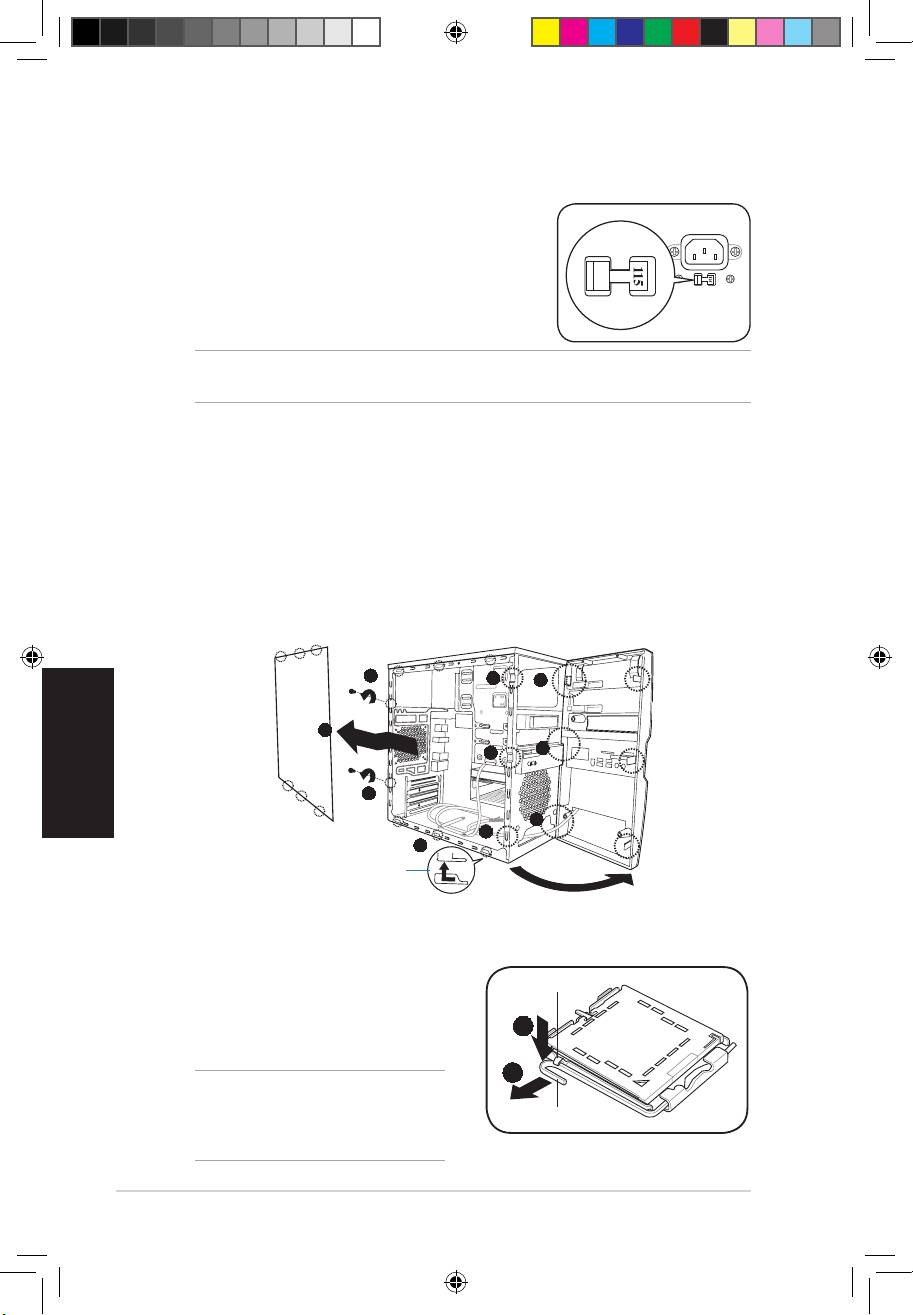

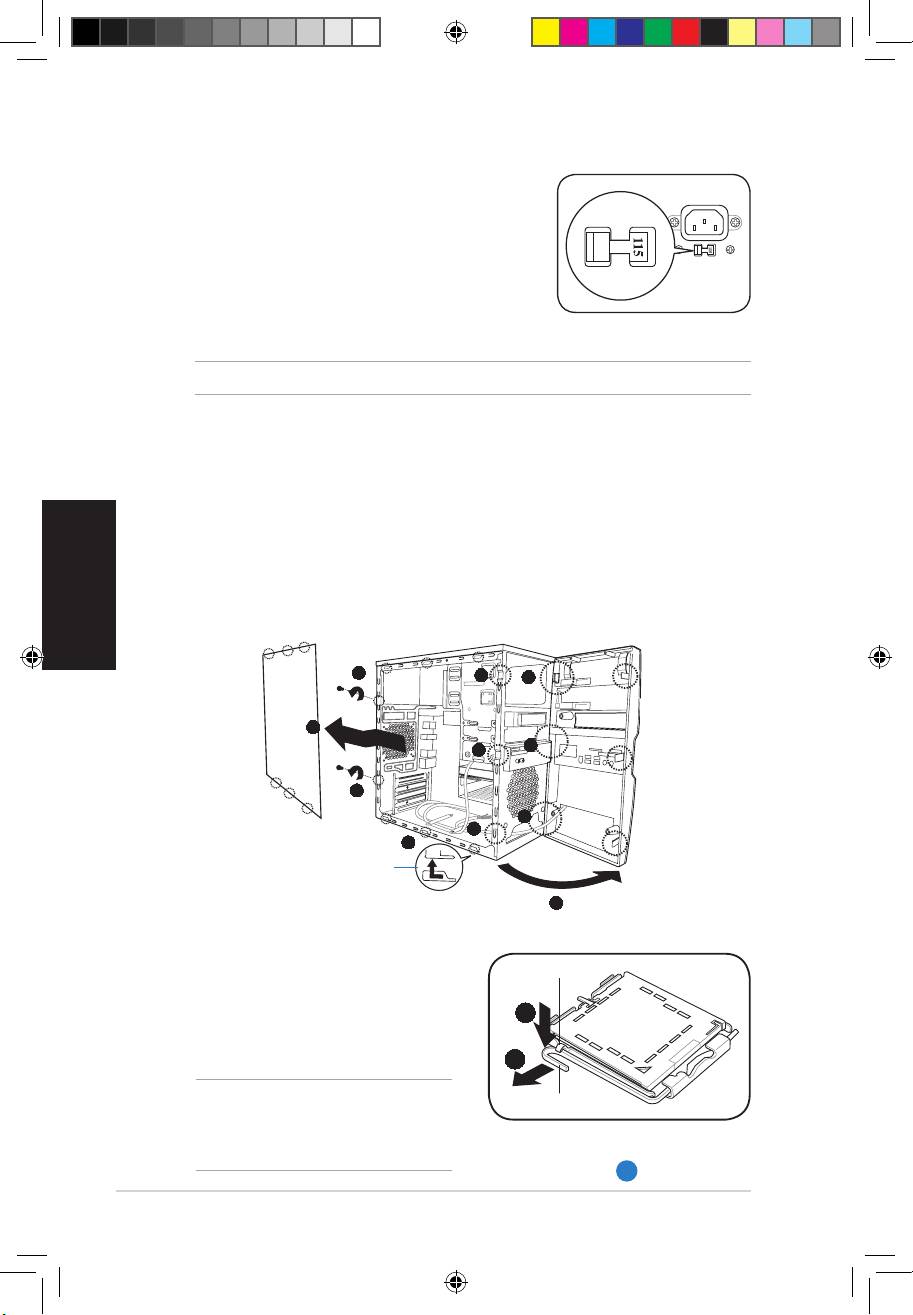

Auswählen der Netzspannung

Das Netzteil ist mit einem 115V/230V-Spannungsschalter

neben dem Stromanschluss ausgestattet. Verwenden Sie

diesen Schalter, um die passende Systemeingangsspannung

entsprechend Ihrem Stromversorgungssystem in Ihrer Region

auszuwählen.

Stellen Sie den Schalter auf 115V, wenn die Stromversorgung

in Ihrer Region 100V bis 127V ist.

Stellen Sie den Schalter auf 230V, wenn die Stromversorgung in Ihrer Region 200V bis 240V ist.

HINWEIS:*DetailszumMotherboardndenSieimBenutzerhandbuchdesSystems.

Entfernen der Seitenabdeckung und der

Frontabdeckung

1. Entfernen Sie die Schrauben der Abdeckung an der Rückseite.

2. Ziehen Sie die Seitenabdeckung in Richtung Rückseite bis die Haken aus den

Halterungen des Gehäuses ausrasten. Stellen Sie die seitliche Abdeckung beiseite.

3. Suchen Sie die Befestigungshaken der Frontabdeckung und ziehen, bis diese aus dem

Gehäuse ausrasten.

4. Schwenken Sie die Frontabdeckung nach rechts bis die scharnierähnlichen

Halterungen an der rechten Seite frei liegen.

5. Entfernen Sie die Frontabdeckung und stellen Sie diese beiseite.

1

3

4

2

4

3

1

4

3

2

Gehäuselaschenschlitze

4

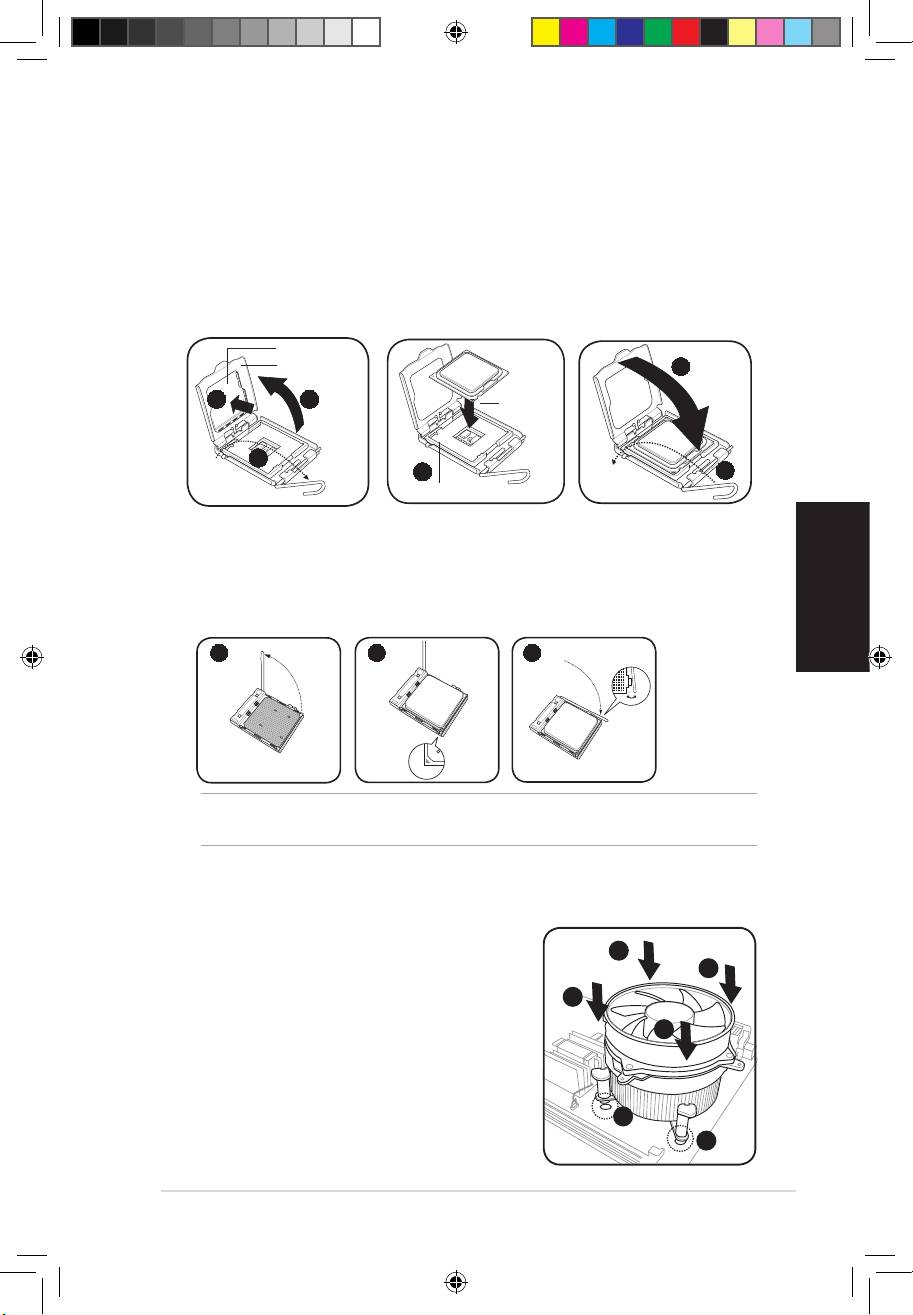

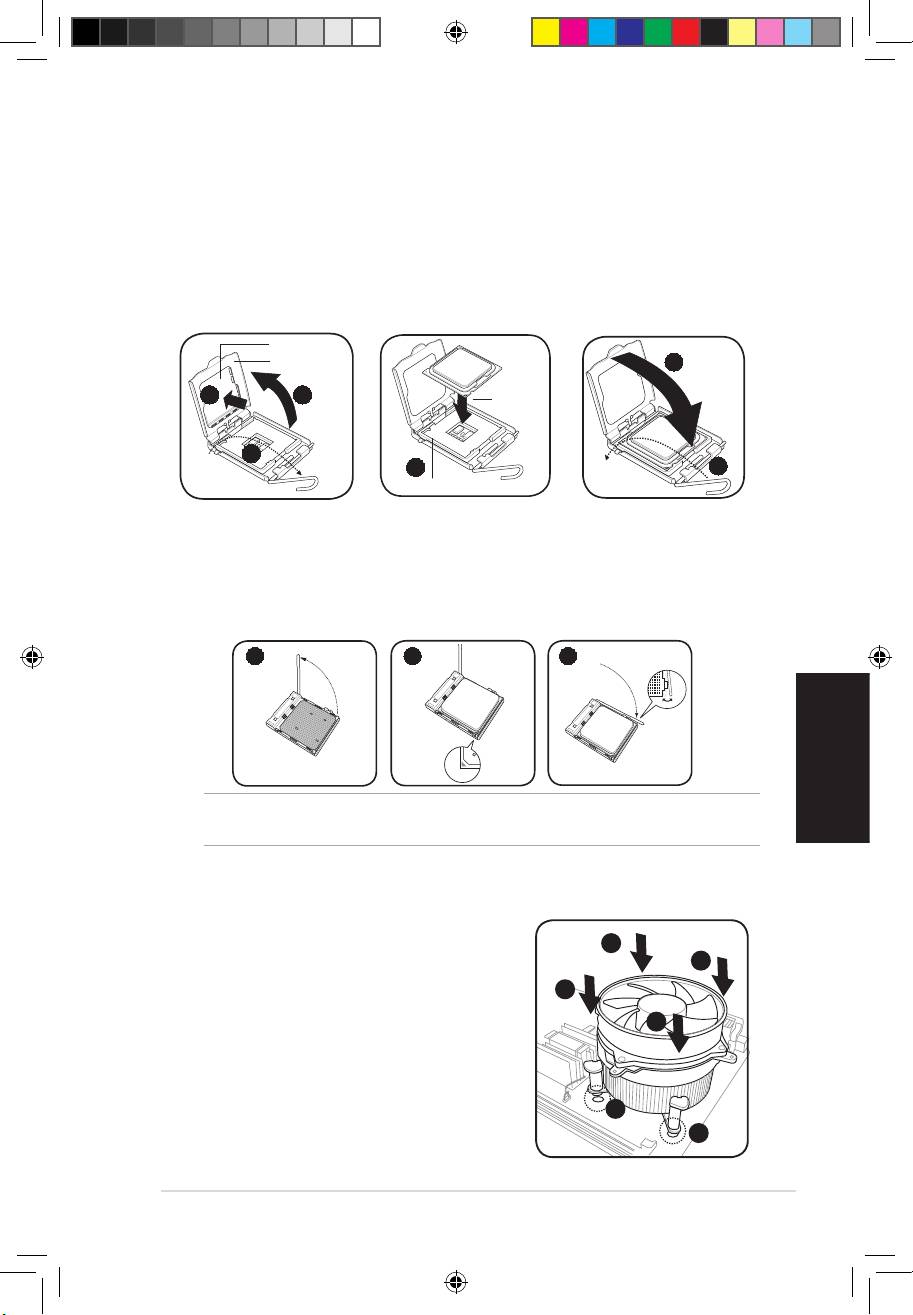

Prozessoreinbau

®

®

Installieren einer Intel

Pentium

4 CPU im LGA775-Paket

1. Lokalisieren Sie den Prozessorsockel auf

Halteriegel

dem Motherboard.

2. Drücken Sie den Arretierhebel mit Ihrem

2A

Daumen (2A) und schieben ihn nach links

(2B), bis er von dem Halteriegel losgelassen

2B

wird.

ACHTUNG: Um eine Beschädigung der

Arretierhebel

Sockel-Pins zu vermeiden, entfernen

Sie die PnP-Abdeckung nicht, bevor

Sie den Prozessor installieren.

4

3. Ziehen Sie den Arretierhebel in die Pfeilrichtung bis zu einem Winkel von 135º hoch.

4. ZieheSiedenDeckrahmenmitIhremDaumenundZeigengerbiszueinemWinkelvon

100º hoch (4A) und drücken Sie dann die PnP-Abdeckung durch die Aussparung des

Deckrahmens, um sie zu entfernen (4B).

5. Legen Sie die CPU auf den Sockel. Richten Sie dabei das goldene Dreieck auf die

untere linke Ecke des Sockels aus. Die Sockelausrichtungsnase muss in die CPU-

Kerbe einpassen.

6. Machen Sie den Deckrahmen (6A) zu. Drücken Sie anschließend den Arretierhebel

(6B), bis er unter dem Halteriegel einrastet.

PnP-Abdeckung

Deckrahmen

6A

4B 4A

Goldenes

Dreieckzeichen

3

5

6B

Ausrichtungsnase

Installieren einer AMD CPU

1. Suchen Sie den Prozessorsockel und heben den Hebel im Winkel von ca. 90º-100º an.

2. Stecken Sie den Prozessor in den Sockel und vergewissern Sie sich, dass die

Prozessorecke mit dem goldenen Dreieck mit dem kleinen Dreieck am Sockels

übereinstimmt.

3. Drücken Sie den Sockelhebel zum Sichern des Prozessors herunter.

1 2 3

ACHTUNG: Falscher Einbau des Prozessors kann die Anschlüsse verbiegen und den

Prozessor ernsthaft beschädigen!

Einbau des Prozessorlüfters und Kühlkörpers

®

®

Installieren eines Intel

Pentium

4 CPU-Kühlkörpers und -Lüfters

1. Stellen Sie den Kühlkörper auf die installierte CPU.

A

Stellen Sie dabei sicher, dass die vier Druckstifte auf

B

die Löcher am Motherboard ausgerichtet wurden.

B

2. Drücken Sie jeweils zwei Druckstifte diagonal

nach unten, um die Kühlkörper-Lüfter-Einheit zu

A

befestigen.

3. Wenn die Kühlkörper/Lüfterbaugruppe platziert

wurde, verbinden Sie das Prozessorlüfterkabel mit

dem Anschluss auf dem Motherboard.

1

1

Deutsch

22

Installationshandbuch

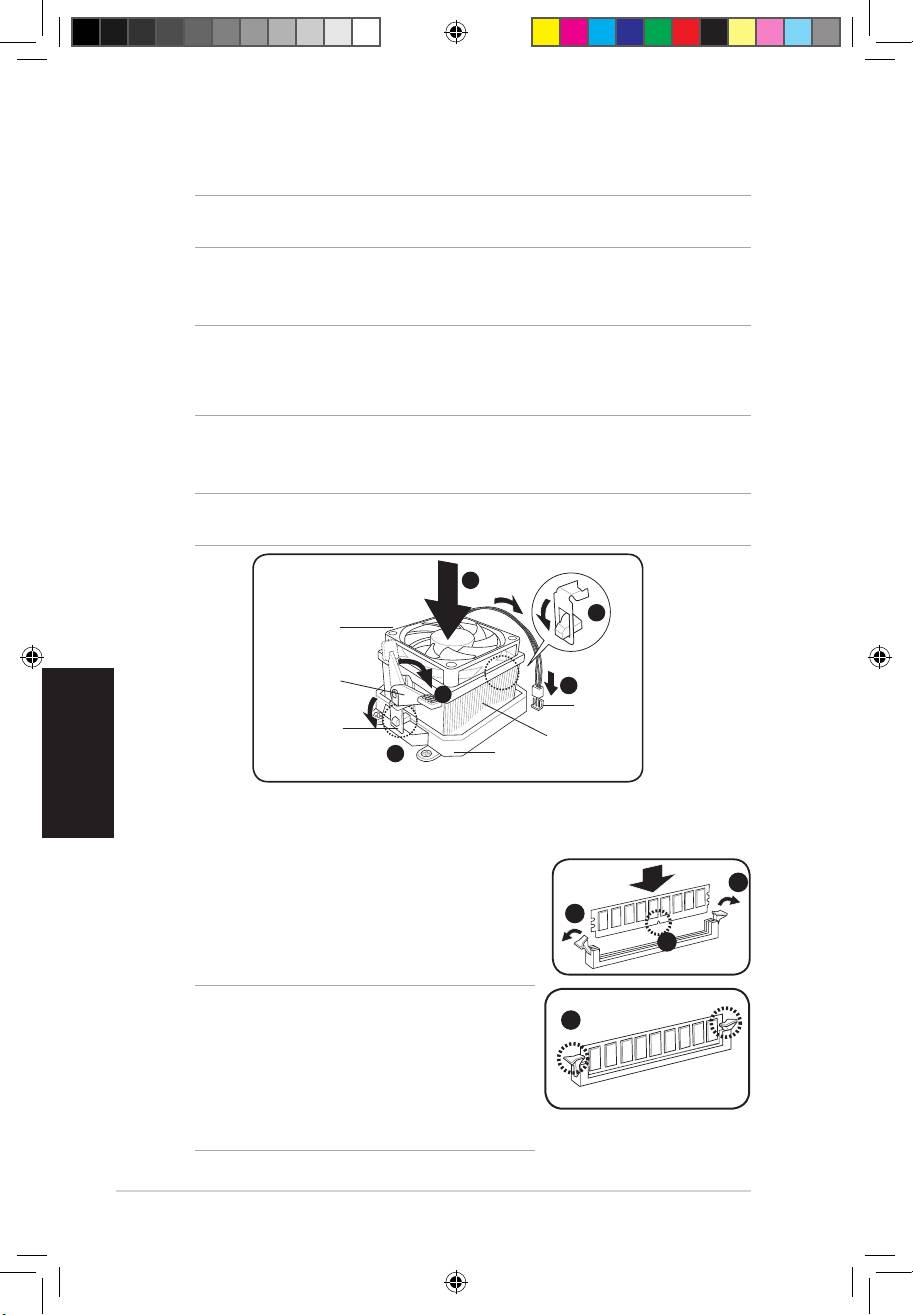

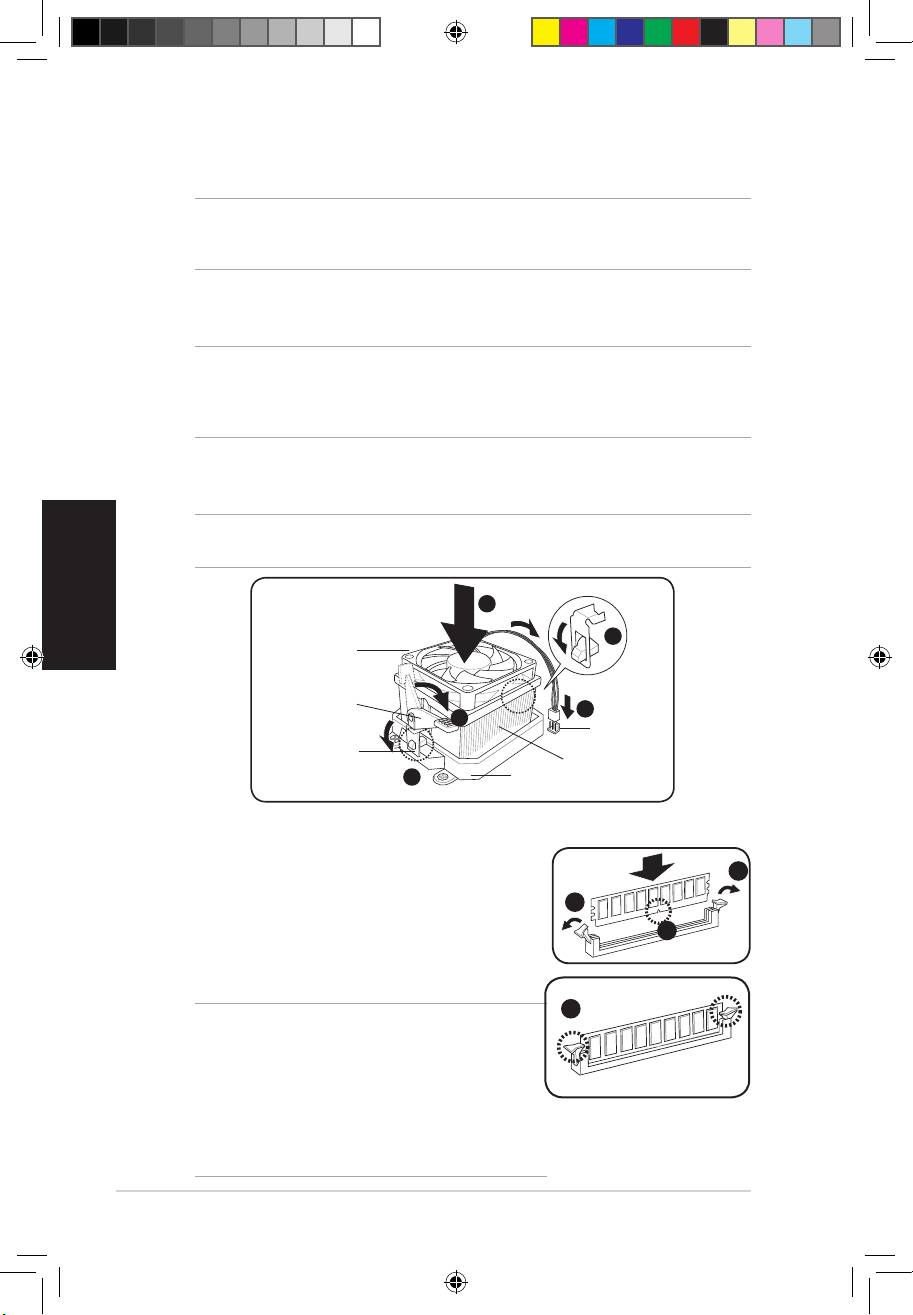

Installieren eines AMD CPU-Kühlkörpers und -Lüfters

1. Platzieren Sie den Kühlkörper auf dem installierten Prozessor.

WICHTIG: Vergewissern Sie sich, dass der Lüfter und der Kühlkörper richtig auf

dem Befestigungsmechanismus der Modulplatte sitzt, anderenfalls können Sie die

Befestigungsklemme nicht schließen.

2. Befestigen Sie ein Ende der Befestigungsklammmer an der Befestigungsmodulgrundplatte.

3. Befestigen Sie die andere Seite der Befestigungsklammer (nahe des

Befestigungsklammerschlosses) auf der Grundplatte bis sie in der richtigen Position einrastet.

HINWEIS: Ihr eingepackter Prozessor sollte mit einer Installationsanleitung für

Prozessor, Lüfter, Kühlkörper und Befestigungsmechanismus geliefert werden. Wenn

die Anweisungen dieses Abschnittes nicht mit denen der Prozessordokumentation

übereinstimmen, folgen Sie bitte der Letzteren.

4. Drücken Sie die Befestigungsklammer auf den Befestigungsmecha-nismus, um den

Prozessor, den Lüfter und den Kühlkörper an der Befestigungsgrundplatte zu sichern.

5. Verbinden Sie das Kabel des Lüfters mit dem Anschluss auf dem Motherboard.

ACHTUNG: Vergessen Sie nicht den Prozessorlüfter anzuschließen, die Harware-

Überwachung zeigt sonst einen Fehler an, wenn der Lüfter nicht angeschlossen ist.

1

2

Prozessorlüfter

Befestigungsklammer-

hebe

5

4

Lüferanschluss-

kabel

Befestigungs-klamme

Prozessor-kühlkörper

3

Befestigungsmodul-

grundplatte

Installieren eines DIMMs

1. Suchen Sie die DIMM-Steckplätze auf demSuchen Sie die DIMM-Steckplätze auf dem

Motherboard.

2

2. Entriegeln Sie einen DIMM-Steckplatz, indem Sie

die Haltebügeln nach außen drücken.

2

3. Richten Sie ein DIMM auf den Steckplatz aus,

3

wobei die Kerbe am DIMM auf die Unterbrechung

des Steckplatzes ausgerichtet werden muss.

4. Drücken Sie das DIMM-Modul in den Sockel, bis

die Befestigungsklammern einrasten.

4

ACHTUNG:

• Ziehen Sie den Netzstecker bevor Sie die DIMMs

ein- oder ausbauen, sonst könnte das Motherboard

und/oder andere Komponenten zerstört werden.

• Ein DDR2/DDR3 DIMM hat eine Kerbe, so dass es

nur in eine Richtung passt. Stecken Sie ein DIMM

nicht mit übermäßiger Kraft in einen Steckplatz ein,

um Schäden am DIMM zu vermeiden.

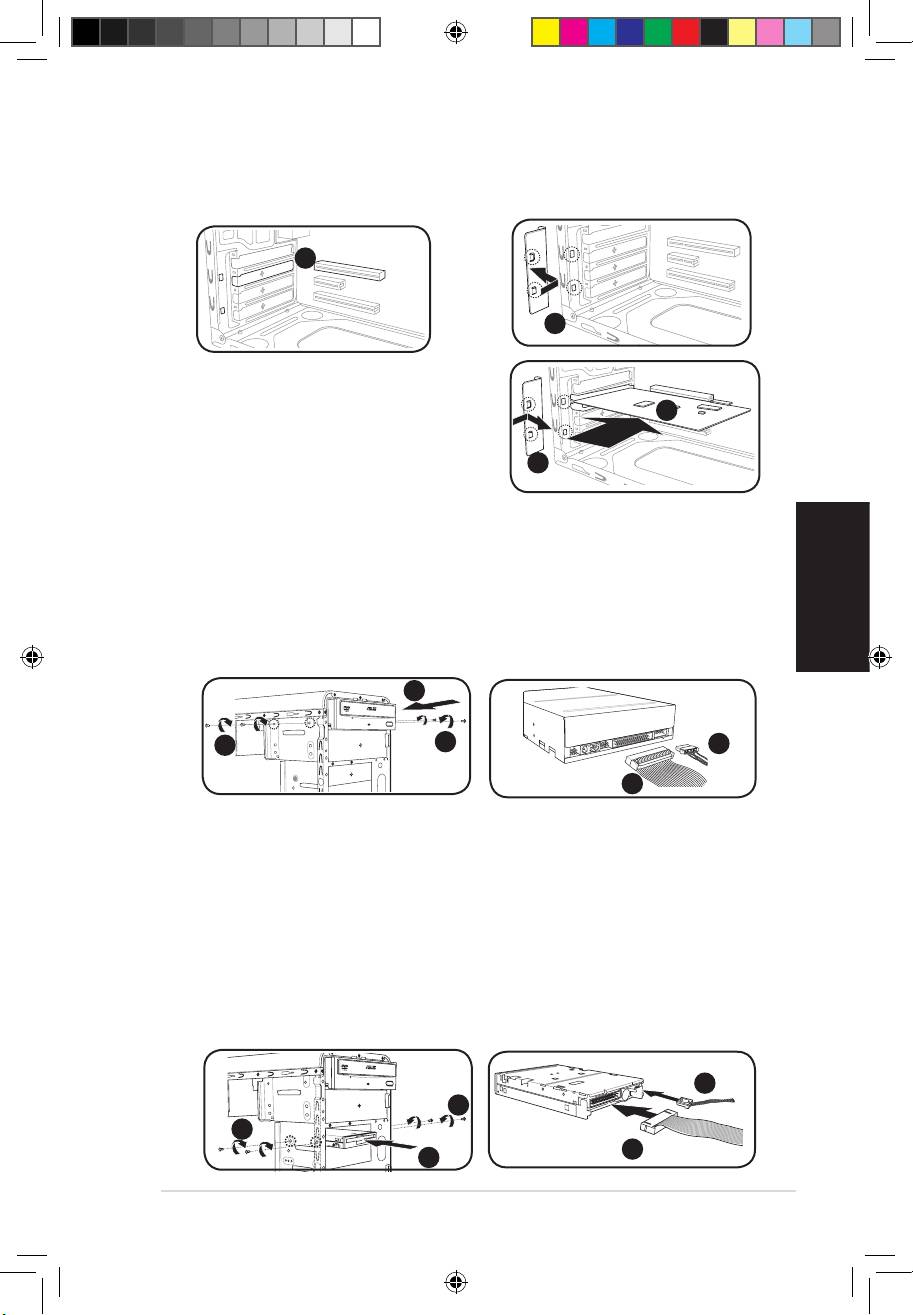

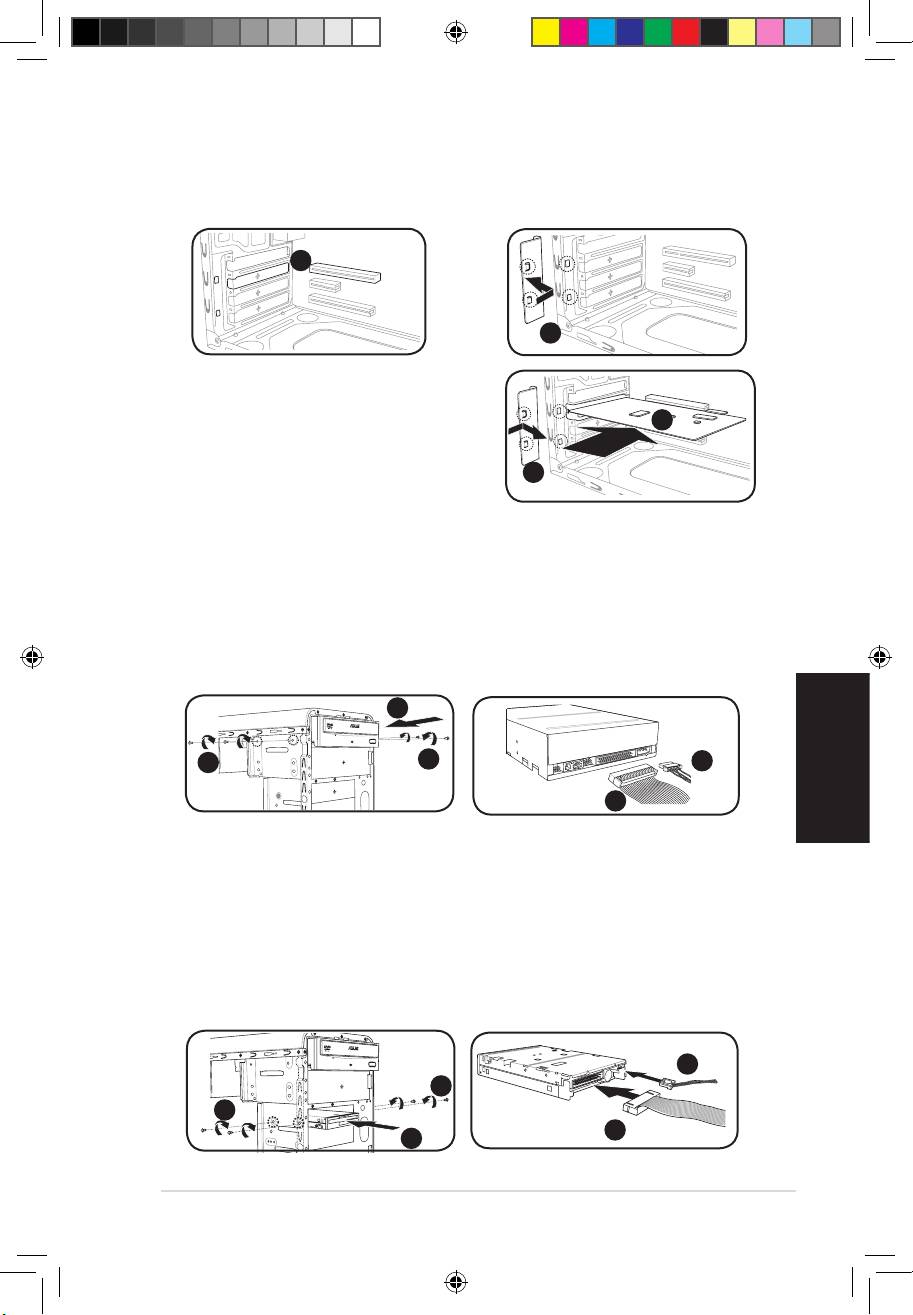

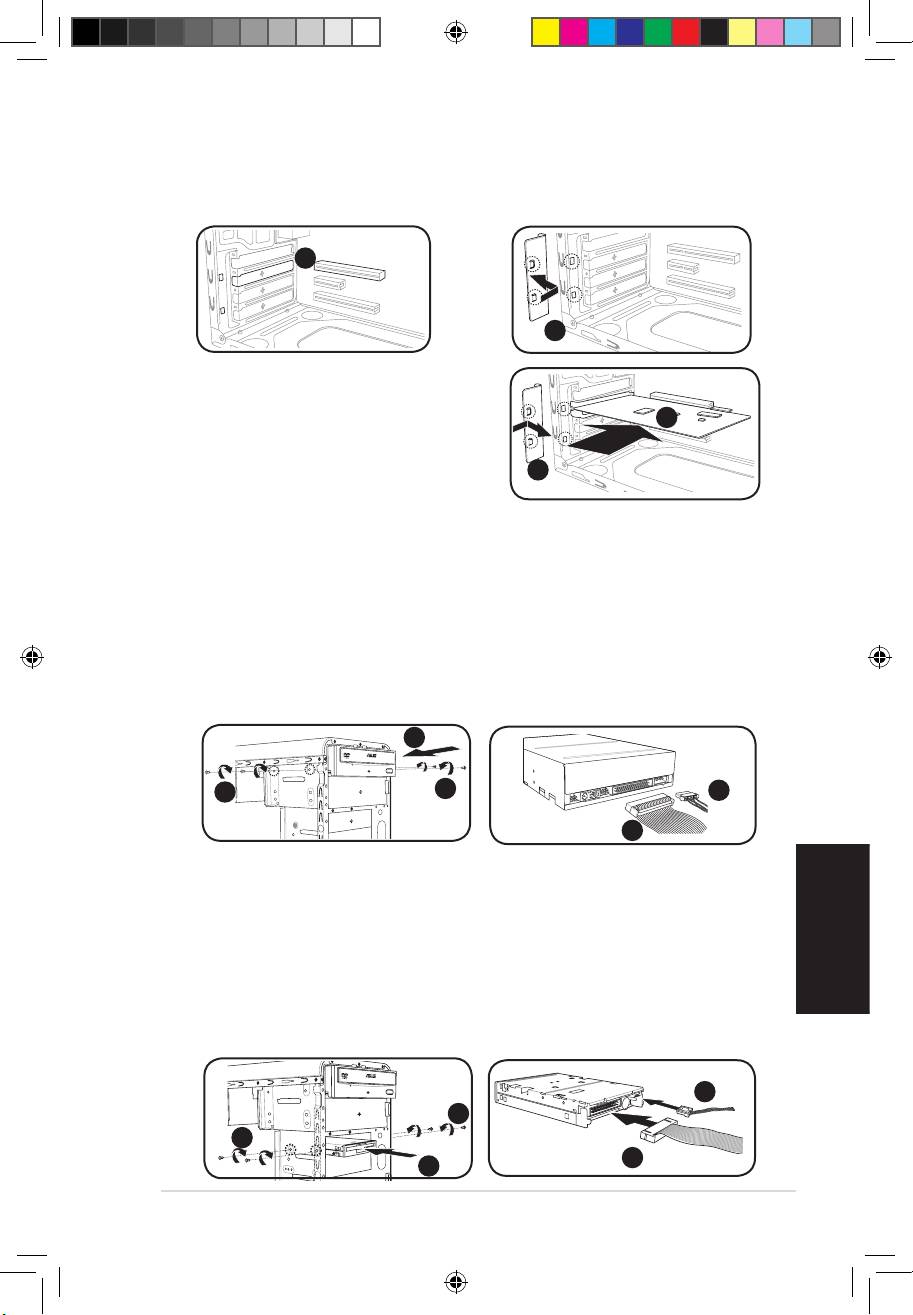

Installieren einer Erweiterungskarte

1. Entfernen Sie die Metallblende

2. Entfernen der

gegenüber dem Steckplatz, den Sie

Metallklammerhalterung.

verwenden möchten.

1

2

3. Stecken Sie die Karte mit der

Kontaktseite nach unten in den

Steckplatz ein und drücken dann fest

3

nach unten, bis sie richtig sitzt.

4. Einsetzen der

4

Metallklammerhalterung.

Einbau der Speicherlaufwerke

Optisches Laufwerk

1. Stellen Sie das Gehäuse aufrecht hin und entfernen die obere 5,25’’-Laufwerkschachtabdeckung.

2. Schieben Sie das optische Laufwerk in den Schacht und drücken leicht, bis die Befestigungslöcher

am Laufwerk mit den Löchern am Schacht übereinstimmen.

3. Sichern Sie das Laufwerk mit jeweils 2 Schrauben auf jeder Seite des Schachtes.

4. Verbinden Sie die Stecker für IDE (4A) und Stromversorgung (4B)mit den Anschlüssen an der Rückseite des

Laufwerkes.

2

3

3

4B

4A

Diskettenlaufwerk

Wenn das System keine Wechselfestplatte (optional) enthält, können Sie im 3,5’’-Schacht ein

Diskettenlaufwerk einbauen.

1. Stellen Sie das Gehäuse aufrecht hin und entfernen die obere 3,5’’-

Laufwerkschachtabdeckung.

2. Schieben Sie das Laufwerk in den Schacht und drücken leicht, bis die

Befestigungslöcher am Laufwerk mit den Löchern am Schacht übereinstimmen.

3. Sichern Sie das Diskettenlaufwerk mit jeweils 2 Schrauben auf jeder Seite des

Schachtes.

4. Verbinden Sie das Signalkabel (4A) und das Stromversorgungskabel (4B) mit den

Steckern an der Rückseite des Laufwerkes.

4B

3

3

4A

2

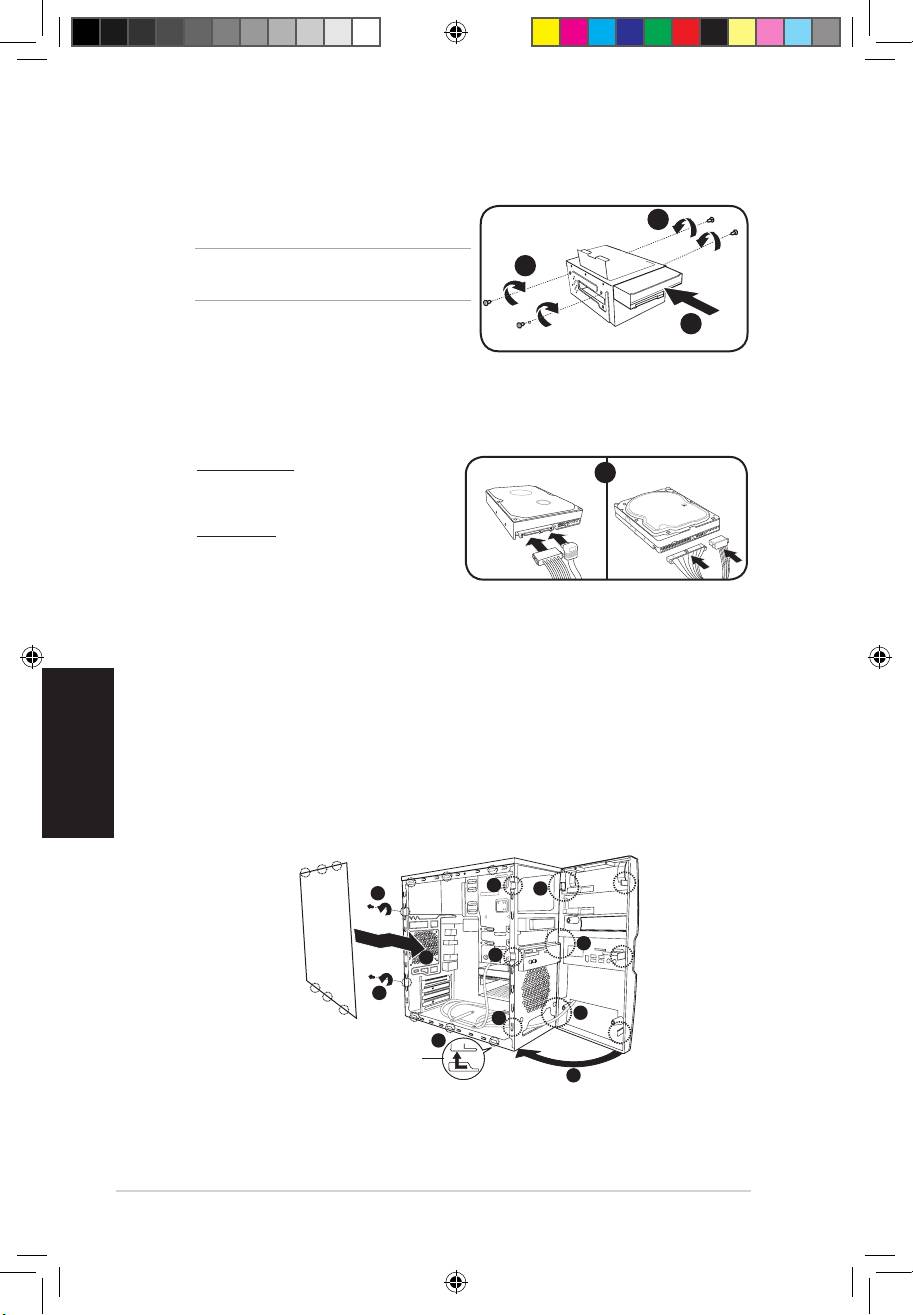

Festplattenlaufwerk

1. Bauen Sie den 3,5’’-Festplattenhalter aus

dem Gehäuse aus.

3

Hinweis: Der 3,5’’-Festplattenhalter ist

3

optional.

2. Schieben Sie das Festplattenlaufwerk in

2

den Schacht und drücken leicht, bis die

Befestigungslöcher am Laufwerk mit den

Löchern am Schacht übereinstimmen.

3. Sichern Sie das Festplattenlaufwerk mit jeweils 2 Schrauben auf jeder Seite des

Schachtes.

4. Bauen Sie den Festplattenhalter in das Gehäuse ein und schrauben Sie ihn fest.

4. Für SATA-Festplatten: Verbinden Sie

SATA IDE

5

die Stecker für das SATA-Signal und die

Stromversorgung mit den Anschlüssen

an der Rückseite des Laufwerkes.

Deutsch

Für IDE-Festplatten: Verbinden Sie die

Stecker für IDE und die Stromversorgung

mit den Anschlüssen an der Rückseite des

Laufwerkes.

Anbau der Frontverkleidung und der Seitenabdeckung

Wiedereinbau der Frontabdeckung und Seitenabdeckung:

1. Führen Sie die scharnierähnlichen Klemmen in die Löcher an der rechten

Gehäuseseite.

2. Schwenken Sie die Frontabdeckung nach links und haken sie richtig am Gehäuse ein.

3. Setzen Sie die Seitenabdeckung in die oberen und unteren Gehäuselöcher ein.

4. Drücken Sie die Seitenabdeckung in Richtung der Frontabdeckung bis sie richtig

eingerastet ist.

5. Sichern Sie die Abdeckung mit den zwei vorher entfernten Schrauben.

2

1

5

1

4

2

5

1

2

3

Gehäuselaschenschlitze

2

24

Installationshandbuch

V6-Serie

V7-Serie

ASUS PC (Desktop Barebone)

Manuale per l’ Installazione

Italiano

R

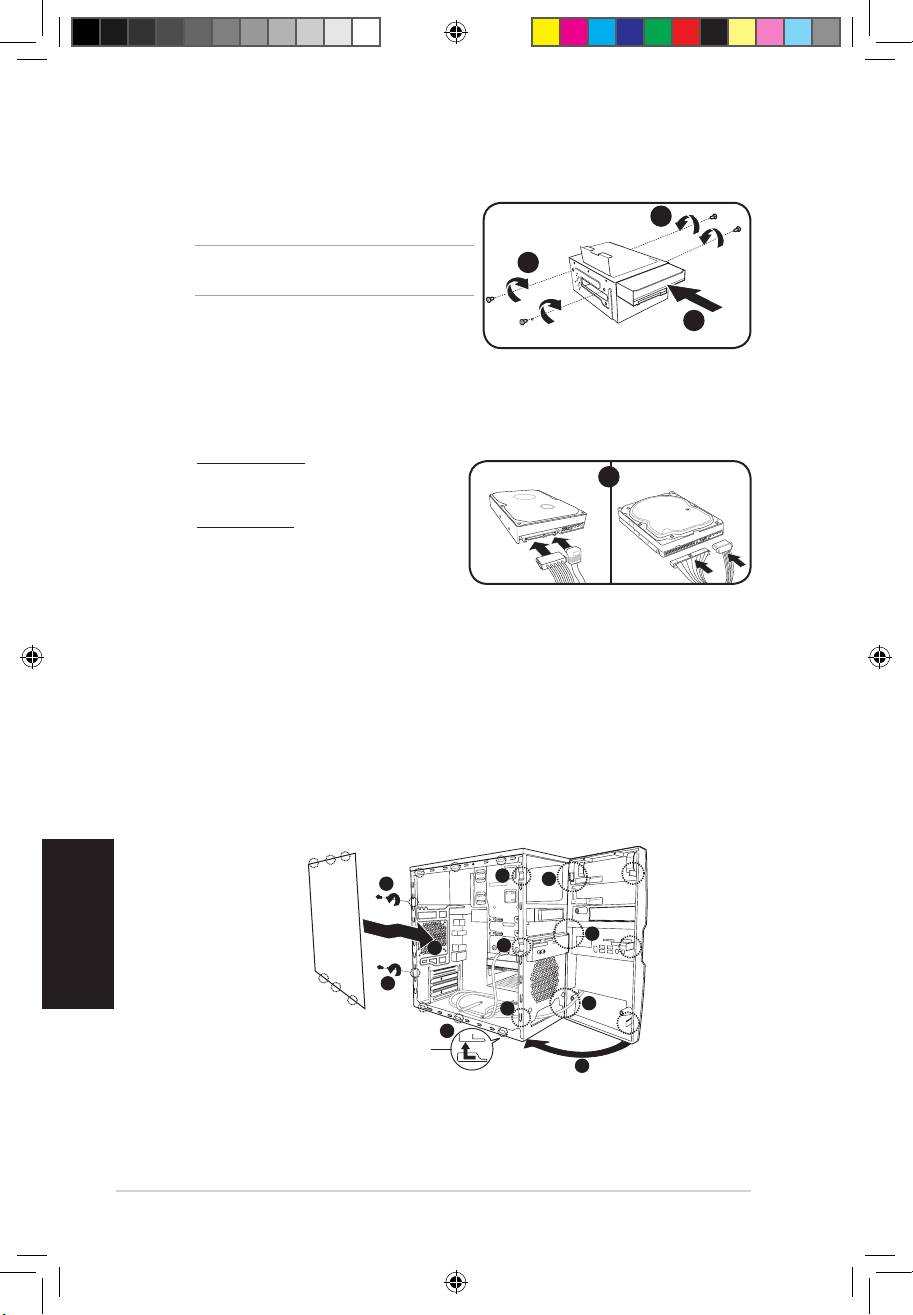

Disco sso

1. Rimuovere dal telaio il alloggiamento del

3

discossoda3.5pollici.

NOTA:ilalloggiamentodeldiscossoda

3

3.5 pollici è opzionale.

2. Inserireildiscossonell’alloggiamento,

2

poispingerlocondelicatezzanchéifori

delle viti non siano allineati con quelli

dell’alloggiamento.

3. Bloccareildiscossoconduevitisuentrambiilatidell’alloggiamento.

4. Sostituireilalloggiamentodeldiscossoneltelaioessareleviti.

5. Per HDD SATA: Collegare le spine del

SATA IDE

5

segnale e di alimentazione di SATA ai

connettori posti dietro al lettore.

Per HDD IDE: Collegare le spine IDE e di

alimentazione ai connettori posti sul retro

del lettore.

Reinstallazione del pannello frontale e della copertura laterale

Per reinstallare il pannello anteriore e il copertura laterale:

1. Inserire le alette a cerniera del pannello anteriore nei fori presenti sul lato destro dello

chassis.

Italiano

2. Ruotare l’assemblaggio del pannello anteriore a sinistra, inserire quindi i ganci nello

chassisnchéilpannellononsaràinposizione.

3. Inserire i ganci del copertura laterale nei fori in alto e in basso dello chassis.

4. Premereilcoperturalateralenelladirezionedelpannelloanteriorenchénonrisultiin

posizione.

5. Bloccare il copertura con le due viti tolte prima.

2

1

5

1

4

2

5

1

2

3

Fessure del telaio

2

32

Manuale per l’ Installazione

V6-Serie

V7-Serie

ASUS PC (Servidor Barebone

de Sobremesa)

Manual de Instalación

Español

R

Español

34

Manual de Instalación

Características del panel frontal

Panel frontal de la serie V6

Panel frontal de la serie V7

1. Pulsador

2. Pulsador

3. Cubierta del panel frontal

4. Botón de encendido

TM

5. Ranura para tarjetas CF / Memory Stick® / Memory Stick Pro

/ Ranura para tarjetas

TM

Secure Digital

/ Multimedia Card / Puertos USB 2.0 / Puerto de micrófono / Puerto de

auriculares.

NOTA:

* El disco duro portátil y la función de infrarrojos son opcionales.

**NiektóremodeleposiadajądwadodatkoweportyUSB2.0i/lubjedenportIEEE1394aoraz/lub

gniazdoobsługiwielukart.

1. Cubiertas de zócalos para unidades de 5.25

pulgadas

1

2. Cubiertas de zócalos para unidades de 3.5

pulgadas

3. Puerto para micrófono

4. Puerto para auriculares

2

5. Puertos USB 2.0**

3

4

5

6. Botón de encendido

6

1

2

3

5

4

4

Características del panel posterior

NOTA: Los puertos del panel trasero y su localización

podrían variar dependiendo del modelo de su sistema.

Para una descripción detallada consulte el Manual del

Usuario de su sistema.

1. Puerto de teclado PS/2 ( )

2. Puerto de ratón PS/2( )

3. Puerto VGA ( )

1

2

4. Puertos USB 2.0 ( )

(Algunos modelos podrían

tener cuatro puertos USB 2.0 en laparte trasera)

3

5. Uno de los siguientes puertos

8

• Puerto de salida Óptico S/PDIF( )

• Puerto de salida Coaxial S/PDIF ( )

6. Puerto IEEE1394a( )

(Sólo en ciertos modelos)

9

7. Puerto LAN (RJ-45) ( )

8. Uno de los siguientes puertos:

• Puerto E-SATA ( )

• Puerto serie (COM1) ( )

• Puerto DVI ( )

• Puerto HDMI ( )

9. Unadelassiguientesconguracionesdepuertosdesonido:

• 6canales • 8canales

 Paramásinformación,reérasealatabladeconguracióndelManualdelUsuario.

Componentes internos

1. Tapa del panel frontal

2. Bahía para la unidad óptica vacía de

2

5

1

5,25 pulgadas

3. Bahía para disco duro portátil de 2,5

pulgadas (opcional)

3

4. Zócalo para el Disco duro

4

6

5. Fuente de alimentación

6. Zócalo para el ventilador del chasis

7

7. Placa base ASUS*

9

8. Soportes metálicos para los zócalos

8

de expansión

9. Soporte para disco duro de 3,5

pulgadas (opcional)

NOTA:*ReérasealManualdelUsuarioparainformacióndetalladadelaplacabase.

Español

36

Manual de Instalación

Seleccionar el voltaje

La fuente de alimentación tiene un selector de voltaje de 115

V/230 V situado junto al conector de alimentación. Utilice este

conmutador para seleccionar el voltaje de entrada del sistema

adecuado en función de la tensión utilizada en su región.

Si el voltaje de su región es de 100-127 V, establezca el

conmutador en 115 V.

Si el voltaje de su región es de 200-240 V, establezca el

conmutador en 230 V.

NOTA: ReérasealManualdelUsuariodelsistemaparalocalizarelpuntoexactodondese

encuentra el selector de voltaje.

Retirando la cubierta lateral y el panel de ensamblaje frontal

1. Retire los tornillos de la cubierta del panel trasero.

2. Tire de la cubierta lateral hacia el panel trasero hasta que los ganchos sean retirados

de las lengüetas. Aparte la cubierta lateral.

3. Localice las sujeciones del panel frontal y levántelas hasta que se desenganchen del

chasis.

4. Deslice el panel frontal hacia la derecha hasta que pueda ver las lengüetas con forma

de bisagra.

5. Retire el ensamblaje del panel frontal, y apártelo.

1

3

4

2

4

3

1

4

3

2

Agujeros del chasis para

lengüetas

Instalando una CPU

®

®

Instalación del una CPU Intel

Pentium

4 en modo LGA775

1. Localice en la placa madre el conector

de la CPU.

Lengüeta de retención

2. Empuje la palanca de carga con el dedo

pulgar (2A) y muévala hacia la izquierda

2A

(2B) hasta que se libere de la lengüeta

de retención.

2B

ADVERTENCIA: Para prevenir daños a los

pines del conector, no retire la cubierta PnP a

Palanca de carga

menos que esté instalándo una CPU.

3. Levantelapalancadecargaenladirecciónqueindicalaechahastaformarun

ángulo de 135º.

4. Levante la placa de carga con los dedos pulgar e índice hasta que forme un ángulo de

100º (4A) y, a continuación, empuje la tapa PnP desde la ventana de placa de carga

para quitarla (4B).

5. Coloque el procesador CPU sobre el zócalo, asegurándose de que triángulo dorado se

encuentra en la esquina inferior izquierda de dicho zócalo. La clave de alineación del

zócalo debe encajar en la muesca del procesador.

6. Cierre la placa de carga (6A) y, a continuación, empuje la palanca de carga (6B) hasta

que se ajuste en la lengüeta de retención.

Tapa PnP

Placa de

6A

carga

Marca del

4B 4A

triángulo

dorado

3

5

6B

Clave de alineación

Instalación del una CPU AMD

1. Localice el zócalo de la CPU. Levante la palanca del zócalo en un ángulo de 90º-100º.

2. Instale la CPU en el zócalo, asegurándose de que la esquina de la CPU con el

triángulo dorado esté en la misma posición que la esquina del zócalo con un pequeño

triángulo.

3. Coloque de nuevo la palanca hacia abajo para ajustar la CPU.

1 2 3

ADVERTENCIA: ¡Una instalación incorrecta de la CPU en el zócalo podría doblar los pins y dañar ésta!.

Instalando el ventilador y el disipador de calor de la CPU

®

®

Instalación de ventilador y disipador de calor para CPUs Intel

Pentium

4

1. Coloque el disipador sobre el procesador instalado,

A

asegurándose de que los cuatro elementos de

B

sujecióncoincidenconlosoriciosdelaplaca

B

base.

2. Empuje hacia abajo los dos elementos de sujeción

A

simultáneamentediagonalmenteparajarel

disipador y el módulo del ventilador en su lugar.

3. Cuando el ensamblaje del ventilador y disipador

hayan sido ensamblados, conecte el cable del

1

ventilador de la CPU al conector en la placa madre.

1

Español

38

Manual de Instalación

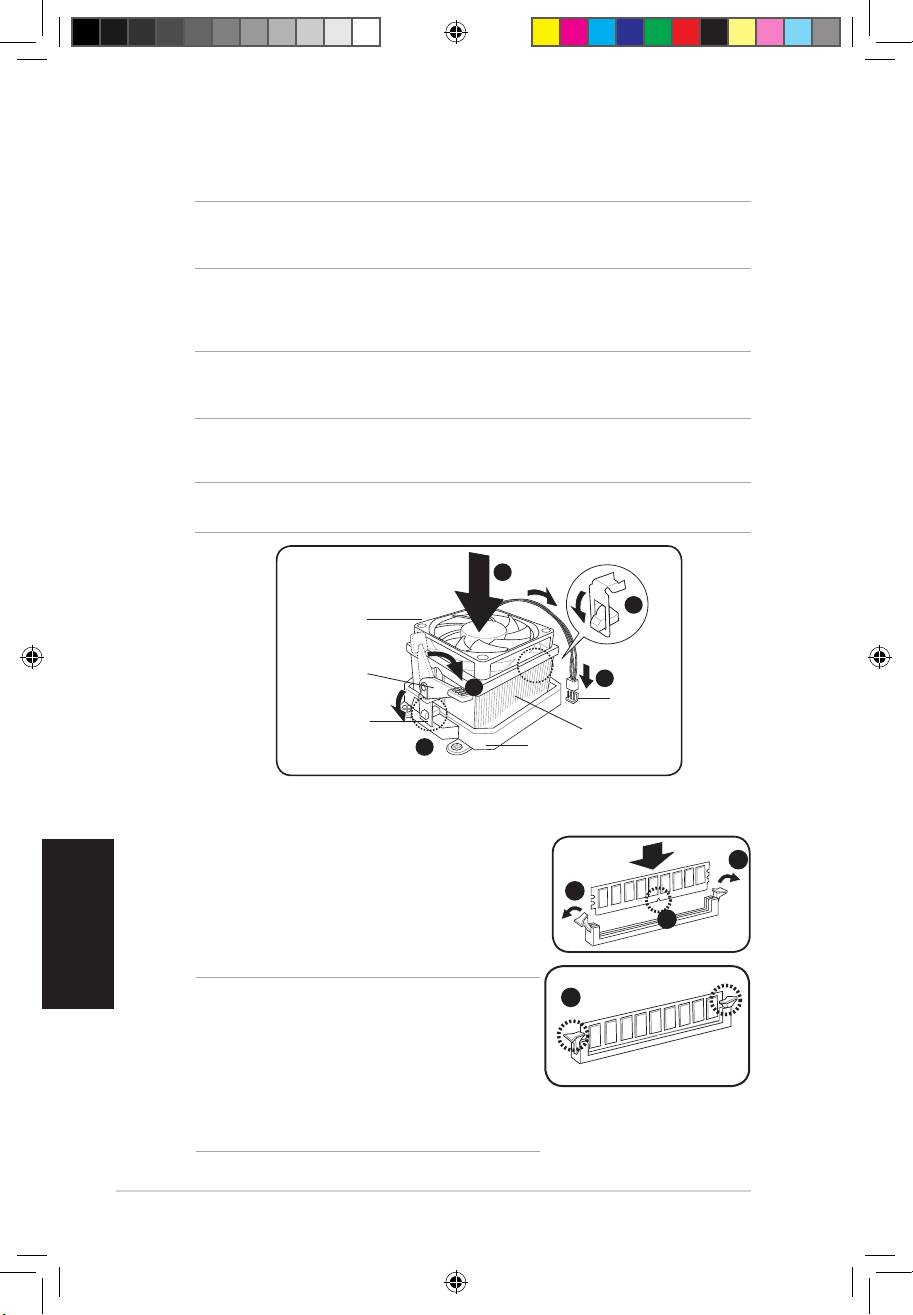

Instalación de ventilador y disipador de calor para CPUs AMD

1. Coloque el disiapdor de calor sobre la CPU instalada.

IMPORTANTE. Asegúrese que el ventilador y el disipador de calor se ajustan perfectamente la

base del módulo del mecanismo de retención; de otra manera no podrá ajustar el soporte de

retención.

2. Ajuste un extremo del soporte de retención a la base del módulo.

3. Ajuste el otro extremo del soporte de retención (cerca del bloqueo del soporte de

retención) a la base del módulo de retención hasta que se ajuste en su lugar con un

chasquido.

NOTA. El paquete de la CPU debe venir con instrucciones para la CPU, ensamblaje para el

ventilador/disipador de calor, y mecanismo de retención. Si las instrucciones en ésta sección no

coinciden con la documentación de la CPU, siga los pasos descritos en esta última.

4. Empuje el bloqueo del soporte de retención en el mecanismo de retención para ajustar

el ventilador y disipador de calor a la base del módulo de retención.

5. Conecte el cable del ventilador de la CPU al conector de la placa madre.

ADVERTENCIA: No olvide conectar la conexión del ventilador de la CPU Pueden producirse

errores de control de hardware si no se conecta esta conexión.

1

2

Ventilador de la

CPU

Bloqueo del

Soporte de

5

Retención

4

Conector del

ventilador de la

Soporte de

CPU

Disipador de calor de

Retención

la CPU

3

Base del módulo de retención

Instalar un zócalo DIMM

1. Localice los zócalos DIMM en la placa base.

2. Desbloquee un zócalo DIMM presionando los broches

2

de sujeción hacia afuera.

2

3. Alinee un zócalo DIMM en el zócalo de forma que la

muesca de aquél coincida con el corte del zócalo.

3

4. Empuje el módulo DIMM en el zócalo hasta que los

clips de retención se ajusten hacia adentro.

ADVERTENCIA:

4

• Desconecte la fuente de energía antes de añadir o

retirar DIMMs. No hacer esto podría causar daños a la

placa madre y/o sus componentes.

• Una DIMM DDR2/DDR3 se fabrica con una

protuberancia de forma que encaje sólo en una

dirección. NO fuerce la DIMM dentro de un zócalo para

evitar daños en la DIMM.

Instalar una tarjeta de expansión

1. Retire la tapa metálica situada en el

2. Retire el bloqueo del soporte

lado opuesto a la ranura que desea

metálico.

utilizar.

1

2

3. Inserte el conector de la tarjeta en la

ranura y, a continuación, presione la

tarjetarmementehastaqueencaje

3

en su lugar.

4. Reemplace el bloqueo del soporte

4

metálico.

Instalando unidades de almacenamiento

Unidad óptica

1. Coloque el chasis en posición vertical, y remueva la cubierta plateada del zócalo

superior de la unidad de 5.25”.

2. Inserte la unidad óptica en el zócalo, empujándola cuidadosamente hasta que sus

agujeros para tornillos se ajusten a éstos en el zócalo.

3. Ajuste la unidad óptica con dos tornillos en cada lateral del zócalo.

4. Conecte los adaptadores de IDE (4A), y alimentación (4B) a los conectores en la parte

trasera de la unidad.4

2

3

3

4B

4A

Unidad de disquete

Si el sistema no incluye un disco duro portátil (opcional), puede instalar una unidad de disco

exibleenlabahíadeunidadde3,5pulgadas.

1. Coloque el chasis en posición vertical, y remueva la cubierta plateada del zócalo

superior de la unidad de 3.5”.

2. Inserte la unidad de disquete en el zócalo, empujándola cuidadosamente hasta que

sus agujeros para tornillos se ajusten a éstos en el zócalo.

3. Ajuste la unidad de disquete con dos tornillos en cada lateral del zócalo.

4. Conecte los cables de señal (4A) y alimentación (4B) a los conectores en la parte

trasera de la unidad.

4B

3

3

4A

2

Unidad de disco duro

1. Extraiga el soporte de disco duro de 3,5

3

pulgadas del chasis.

NOTA: el soporte para disco duro portátil de 3,5

3

pulgadas es opcional.

2. Inserte la unidad de disquete en el zócalo,

2

empujándola cuidadosamente hasta que

sus agujeros para tornillos se ajusten a

éstos en el zócalo.

3. Ajuste la unidad de disco duro con dos tornillos en cada lateral del zócalo.

4. Vuelvaacolocarelsoporteparadiscoduroenelchasisyjelostornillos.

5. Para SATA HDD: Conecte los

conectores de señal y energía SATA a

SATA IDE

5

la parte trasera de la unidad.

Para IDE HDD: Conecte los conectores

de señal y energía IDE a la parte

trasera de la unidad.

Reinstalar el panel delantero y la cubierta lateral

Para reinstalar el ensamblaje del panel frontal y la cubierta lateral:

1. Inserte las lengüetas con apariencia de bisagra del panel principal en los agujeros de

la parte derecha del chasis.

2. Deslice el panel frontal a la izquierda. Inserte los ganchos en el chasis hasta que el

panel frontal sea ajustado en su lugar.

3. Inserte los ganchos de la cubierta lateral a los agujeros superiores e inferiores.

4. Empuje la cubierta lateral en la dirección del panel frontal hasta que sea ajustado en

su lugar.

5. Ajuste la cubierta con los dos tornillos que retiró anteriormente.

Español

2

1

5

1

4

2

5

1

2

3

Agujeros del chasis para

lengüetas

2

40

Manual de Instalación
