V6-Серия
V7-Серия
ASUS ПК (баребон)
Руководство по установке
Русский
R
V7-P5G43 QSG.indb 41 9/1/09 5:01:37 PM
Русский
42
Руководство по установке
Конструкция передней панели
Передняя панель серии V6
Передняя панель серии V7
1. Нажмите кнопку
2. Нажмите кнопку
3. Крышка передней панели
4. Кнопка питани�Кнопка питани�
TM
TM
5. Слот CF/MemoryStick®/,Memory Stick Pro
Слот Digital
/Multimedia Card /USB 2.0 порты/Разъем
микрофона/Разъем наушников.
Примечание��
* Портативный жесткий диск и ИК-функци� �вл�ютс� опциональными
** Некоторые модели могуть иметь два дополнительных порта USB2.0 и/или один
порт IEEE 1394a или комбинированный порт.
R
1. 5.25-дюймовые отсеки
1
2. 3.5-дюймовые отсеки
3. Разъем микрофона
4. Разъем наушников
2
5. Порты USB 2.0**
6. Кнопка питани�
3
4
5
6
R
R
1
2
3
5
4
4
V7-P5G43 QSG.indb 42 9/1/09 5:01:38 PM
Русский
Руководство по установке
43
Конструкция задней панели
Примечание� Порты на задней панели и их расположение
может отличатьс� в зависимости от модели. Подробное
описание смотрите в руководстве пользовател� дл� вашей
системы.
1. Порт клавиатуры PS/2 ( )
2. Порт мыши PS/2 ( )
3. Порт VGA ( )
1
2
4. Порты USB 2.0 ( )
((Некоторые модели могут иметь
четыре порта USB 2.0)
3
5. Один из следующих портов:
8
• Оптический выход S/PDIF ( )
• Коаксиальный выход S/PDIF ( )
6. Порт IEEE 1394a ( ) (только на некоторых модел�х)
9
7. Порт ЛВС (RJ-45) ( )
8. Одна из следующих конфигураций аудиопортов:
• Порт E-SATA ( )
• Последовательный (COM1) порт ( )
• Выход DVI ( )
• HDMI порт ( )
9. Одна из следующих конфигураций аудиопортов:
• 6-канал • 8-канал
Подробности смотрите в руководстве пользоваетел�.
Внутренние компоненты
1. Крышка передней панели
2. Пустой 5.25-дюймовый отсек дл�
2
5
1
оптического привода
3. 2.5-дюймовый отсек жесткого диска
(опци�)
3
4
4. Отсек жесткого диска
6
5. Блок питани�
7
6. Место дл� корпусного вентил�тора
9
7. Системна� плата ASUS*
8
8. Металлические планки дл� слотов
расширени�
9. 3.5-дюймовый держатель жесткого диска
(опци�)
Примечание� *Подробности смотрите в руководстве дл� материнской платы.
V7-P5G43 QSG.indb 43 9/1/09 5:01:45 PM
Русский
44
Руководство по установке
Выбор напряжения
Системный блок питани� оснащен переключателем
напр�жений 115 В/230 В, который расположен р�дом с
разъемом питани�. Используйте данный переключатель дл�
выбора входного напр�жени� системы, соответствующего
напр�жению питани� в Вашем регионе.
Если напр�жение местной электросети составл�ет 100 – 127 В,
установите переключатель в положение 115 В.
Если напр�жение местной электросети составл�ет 200 – 240 В, установите переключатель в
положение 230 В.
Примечание� Точное положение переключател� смотрите в руководстве
пользовател�.
Снятие боковых стенок и передней панели
1. Открутите винты на задней панели.
2. Сдвиньте боковую панель на пол-дюйма назад, пока она не сниметс� с корпуса.
3. Освободите защелки от металлических упоров.
4. Откройте левый край передней панели наружу.
5. Отцепите петли на правой стороне передней панели, чтобы полностью сн�ть переднюю панель с
корпуса.
1
3
4
2
4
3
1
4
3
2
Пазы в корпусе
Установка процессора
®
®
Установка процессора Intel
Pentium
4 в корпусе LGA775
1. На материнской плате найдите сокет процессора.
Фиксирующий выступ
2. Нажмите большим пальцем на прижимной рычаг
(2А) и перемещайте его влево (2В) до тех пор,
2A
пока он не высвободитс� из-под фиксирующего
выступа.
2B
ВНИМАНИЕ. Во избежание повреждений
контактов сокета, не снимайте крышку, если вы
Прижимной рычаг
не устанавливаете процессор.
V7-P5G43 QSG.indb 44 9/1/09 5:01:47 PM
Русский
Руководство по установке
45
3. Поднимите прижимной рычаг на 135º по направлению стрелки.
4. Большим и указательным пальцами поднимите прижимную пластину на 100º (4А), затем выдавите
защитную крышку из отверсти� в прижимной пластине (4В).
5. Расположите ЦПУ над гнездом, убедившись в том, что золотой треугольник находитс� в нижнем
левом углу гнезда. Ключевые элементы должны соответствовать выемкам в ЦПУ.
6. Закройте прижимную пластину (6А), затем нажмите на прижимной рычаг (6В), чтобы он оказалс�
под фиксирующим выступом.
Защитна�
крышка
Прижимна�
6A
пластина
Знак
4B 4A
Золотой
треугольник
3
5
6B
Ключевой элемент
Установка процессора AMD
1. Поднимите рычаг сокета на угол 90-100 градусов.
2. Установите процессор в сокет, совместите угол процессора, имеющий золотой
треугольник, с углом сокета, имеющим маленький треугольник.
3. Опустите рычаг сокета вниз для закрепления процессора.
1 2 3
ВНИМАНИЕ. Неправильна� установка процессора в сокет может погнуть выводы и
повредить сам процессор!
Установка вентилятора и радиатора
®
®
Установка радиатора и вентилятора для процессора Intel
Pentium
4
1. Поместите радиатор на верхнюю часть
A
установленного ЦП таким образом, чтобы четыре
B
креплени� совместились с отверсти�ми в системной
B
плате.
2. Нажмите одновременно на два креплени� по
A
диагонали дл� фиксации радиатора и вентил�тора на
месте.
3. Когда радиатор и кулер установлены, подключите
кулер процессора к разъему на материнской плате.
1
1
V7-P5G43 QSG.indb 45 9/1/09 5:01:51 PM
Русский
46
Руководство по установке
Установка радиатора и вентилятора для процессора AMD
1. Поместите радиатор сверху установленного процессора.
ВАЖНО. Удостоверьтесь, что радиатор и вентил�тор правильно установлены на
основание крепежного модул�, иначе вы не сможете зафиксировать скобу.
2. Прикрепите один конец скобы к основанию крепежного модул�.
3. Защелкните другой конец скобы(около замка скобы) с основанием крепежного модул�. Щелчок
означает, что скоба встала на место.
ПРИМЕЧАНИЕ. Вместе с процессором в коробочной комплектации есть инструкци� по
установке процессора, радиатора и крепежного механизма. Если они отличаютс� от
инструкций в данном разделе, руководствуйтесь документацией к процессору.
4. Нажмите на крепежные замки дл� закреплени� радиатора и вентил�тора к основанию модул�.
5. Подключите кабель вентил�тора к разъему на материнской плате.
ВНИМАНИЕ. Не забудьте подключить вентил�тор! Если вы этого не сделаете, могут
возникнуть ошибки контрол� оборудовани�.
1
2
Вентил�тор
Крепежный замок
5
4
Разъем
вентил�тора
Крепежна� скоба
Радиатор
3
Основание крепежного модул�
Установка модулей памяти DIMM
1. Найдите гнезда DIMM на материнской плате.
2
2. Разблокируйте гнездо DIMM, отжав в стороны фиксаторы.
2
3. Совместите модуль DIMM с гнездом так, чтобы паз на модуле
совпадал с выступом в гнезде.
3
4. Вдавите модуль DIMM в гнездо, пока крепежные защелки не
вернутс� в закрытое положение.
ВНИМАНИЕ�
4
• Во врем� установки и сн�ти� модулей DIMM отключите
питание. В противном случае можно повредить материнскую
плату и/или компоненты.
• Модуль DDR2/DDR3 DIMM снабжен выемкой, чтобы его
можно было установить только в одном направлении. НЕ
примен�йте силу при установке модул� DIMM в гнездо, чтобы
предотвратить его повреждение.
V7-P5G43 QSG.indb 46 9/1/09 5:01:52 PM
Русский
Руководство по установке
47
Установка карты расширения
2. Снимите металлическую планку.1. Снимите металлическую крышку напротив
гнезда, которое Вы хотите использовать.
1
2
3. Вставьте разъем карты в гнездо, затем
нажмите с усилием, пока карта не встанет
на место.
3
4. Поставьте металлическую планку.
4
Установка устройств хранения данных
Оптический привод
1. Установите корпус вертикально и удалите защитную металлическую пластину, закрывающую
отсек.
2. Вставте привод в верхний 5.25-дюймовый отсек и осторожно толкайте его внутрь, пока его
отверсти� дл� винтов не совпадут с отверсти�ми отсека.
3. Закрепите привод двум� винтами с двух сторон отсека.
4. Подключите кабели IDE (4A), и питани� (4B).
2
3
3
4B
Дисковод
Если система поставл�етс� без жесткого диска (опци�), тогда вы можете установить
дисковод в 3.5-дюймовый отсек.
1. Установите корпус вертикально и удалите защитную металлическую пластину, закрывающую
отсек.
2. Осторожно вставте дисковод внутрь, пока его отверсти� дл� винтов не совпадут с отверсти�ми
отсека.
3. Закрепите дисковод двум� винтами с двух сторон.
4. Подключите кабели сигнальный (4A) и питани� (4B).
4B
3
3
4A
2
V7-P5G43 QSG.indb 47 9/1/09 5:01:55 PM

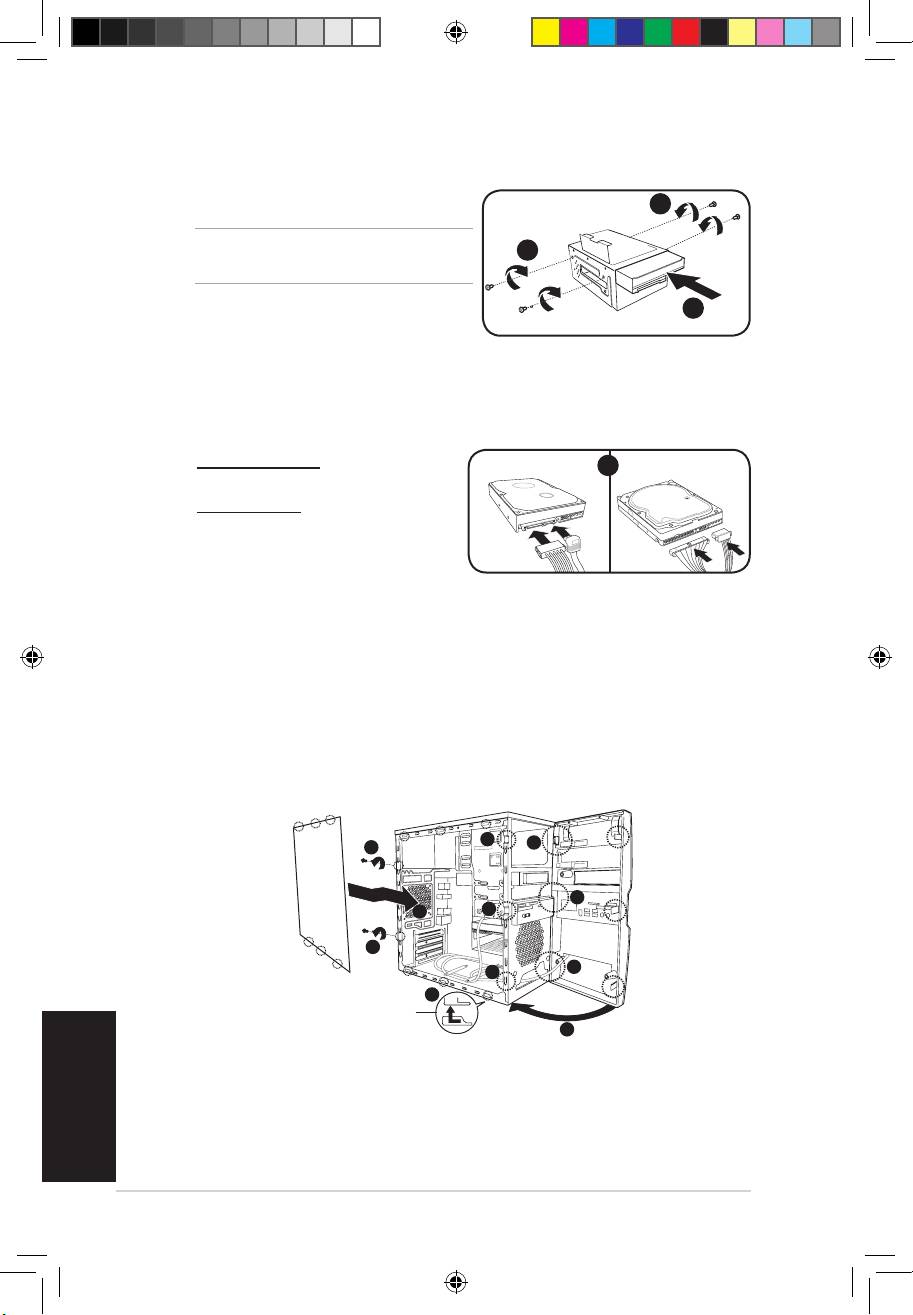

Жесткий диск
1. Снимите 3.5-дюймовый держатель жесткого
диска.
3
Примечание:3.5-дюймовый держатель
3
может отсутствовать
2. Вставте жесткий диск в отсек и осторожно
2
толкайте его внутрь, пока его отверсти� дл�
винтов не совпадут с отверсти�ми отсека.
3. Закрепите жесткий диск двум� винтами с двух
сторон.
4. Установите держатель в корпус и закрутите
винтами.
5. Дл� винчестера SATA: Подключите кабели
SATA IDE
5
Serial ATA и питани�.
Дл� винчестера IDE: Подключите кабели IDE
и питани�.
Установка передней панели и стенки
Дл� установки передней панели и боковых стенок:
1. Вставьте петли передней панели в отверсти� на правой стороне корпуса.
2. Закрывайте переднюю панель, пока она не встанет на место.
3. Установите выступы боковой стенки в отверсти� в корпусе.
4. Толкайте стенку по направлению к передней панели, пока она не встанет на место.
5. Закрепите стенку двум� винтами.
2
1
5
1
4
2
5
1
2
3
Пазы в корпусе
2
Русский
48
Руководство по установке
V7-P5G43 QSG.indb 48 9/1/09 5:01:57 PM
