Vintage V2-PE2
Barebone rendszer
Gyors üzembe helyezési útmutató
Magyar
2 Gyors üzembe helyezési útmutató
Az előlap elemei
Magyar
A hátsó panel elemei
Gyors üzembe helyezési útmutató
5,25”
5,25”
meghajtórekeszek
meghajtórekeszek
Bekapcsolás gomb
Bekapcsolás gomb
Reset gomb
Reset gomb
Merevlemez-meghajtó
Merevlemez-meghajtó
jelzőfény
jelzőfény
USB 2.0 portok
USB 2.0 portok
Mikrofon port
Mikrofon port
3,5” meghajtórekeszek
3,5” meghajtórekeszek
Fejhallgató port
Fejhallgató port
PS/2 egér port
PS/2 egér port
Fedél rögzítõcsavarja
Fedél rögzítõcsavarja
PS/2 billentyűzet port
PS/2 billentyűzet port
Párhuzamos port
Párhuzamos port
Vonalbemeneti port
Vonalbemeneti port
Feszültségváltó
Feszültségváltó
Bővítőkártya-rögzítő
Bővítőkártya-rögzítő
retesz
retesz
Tápcsatlakozó
Tápcsatlakozó
Külső SATA csatlakozó
Külső SATA csatlakozó
VGA port
VGA port
USB 2.0 portok
USB 2.0 portok
Vonalkimeneti port
Vonalkimeneti port
Mikrofon port
Mikrofon port
Bővítőkártya-nyílások
Bővítőkártya-nyílások
Tápegység
Tápegység
Váz hűtőventilátor
Váz hűtőventilátor
LAN (RJ-45) port
LAN (RJ-45) port
Fedél rögzítõcsavarja
Az üzembe helyezés részleteit és egyéb rendszerinformációkat illetően
látogassa meg az ASUS weblapját.
eSATA
Fedél rögzítõcsavarja
3Gyors üzembe helyezési útmutató
Belső felépítés
1. Előlapi panel fedele
7. DIMM foglalatok
2. 5,25” meghajtórekeszek
8. ASUS alaplap
3. Merevlemez-meghajtó
9. Készülékház-ventilátor
bővítőhely
10. Gniazdo PCI Express x16
4. Hajlékonylemez-meghajtó
11. Gniazdo PCI Express x1
bővítőhely
12. PCI foglalatok
5. Tápegység
13. Bővítőkártya-rögzítő retesz
6. CPU-foglalat
Magyar
A feszültség kiválasztása
A rendszer tápegysége 115 V/230
V feszültségválasztó kapcsolóval
rendelkezik, amely a tápcsatlakozó
mellett található. Ez a kapcsoló a
területének megfelelő tápfeszültség
kiválasztására szolgál.
Amennyiben az Ön területén 100-
127 V a hálózati feszültség, állítsa a
eSATA
kapcsolót 115 V-ra.
Amennyiben az Ön területén 200-
240 V a hálózati feszültség, állítsa a
kapcsolót 230 V-ra.
Gyors üzembe helyezési útmutató
2
1
13
13
5
3
4
9
Below:Mic In
Center:Line Out
Top:Line In
R
6
7
12
12
8
10
10
11
11
4 Gyors üzembe helyezési útmutató
Magyar
A CPU beszerelése
A processzor beszerelése:
1. Keresse meg a CPU foglalatot az alaplapon.
2. Hüvelykujjával nyomja meg a
leszorítókar (A), majd tolja balra
(B), amíg a leszorítófül elengedi.
A foglalat védelme érdekében
csak közvetlenül a processzor
behelyezése előtt távolítsa el
a foglalat vé dősapkáját.
Gyors üzembe helyezési útmutató
A
A
B
B
Leszorítókar
Leszorítókar
Leszorító fül
Leszorító fül
4
Szellőzővezeték
1
Szellőzővezeték
3
4
2
3
1
4
2
3
Rések az oldallapon
4
Rések az oldallapon
lévő fülekhez
lévő fülekhez
4

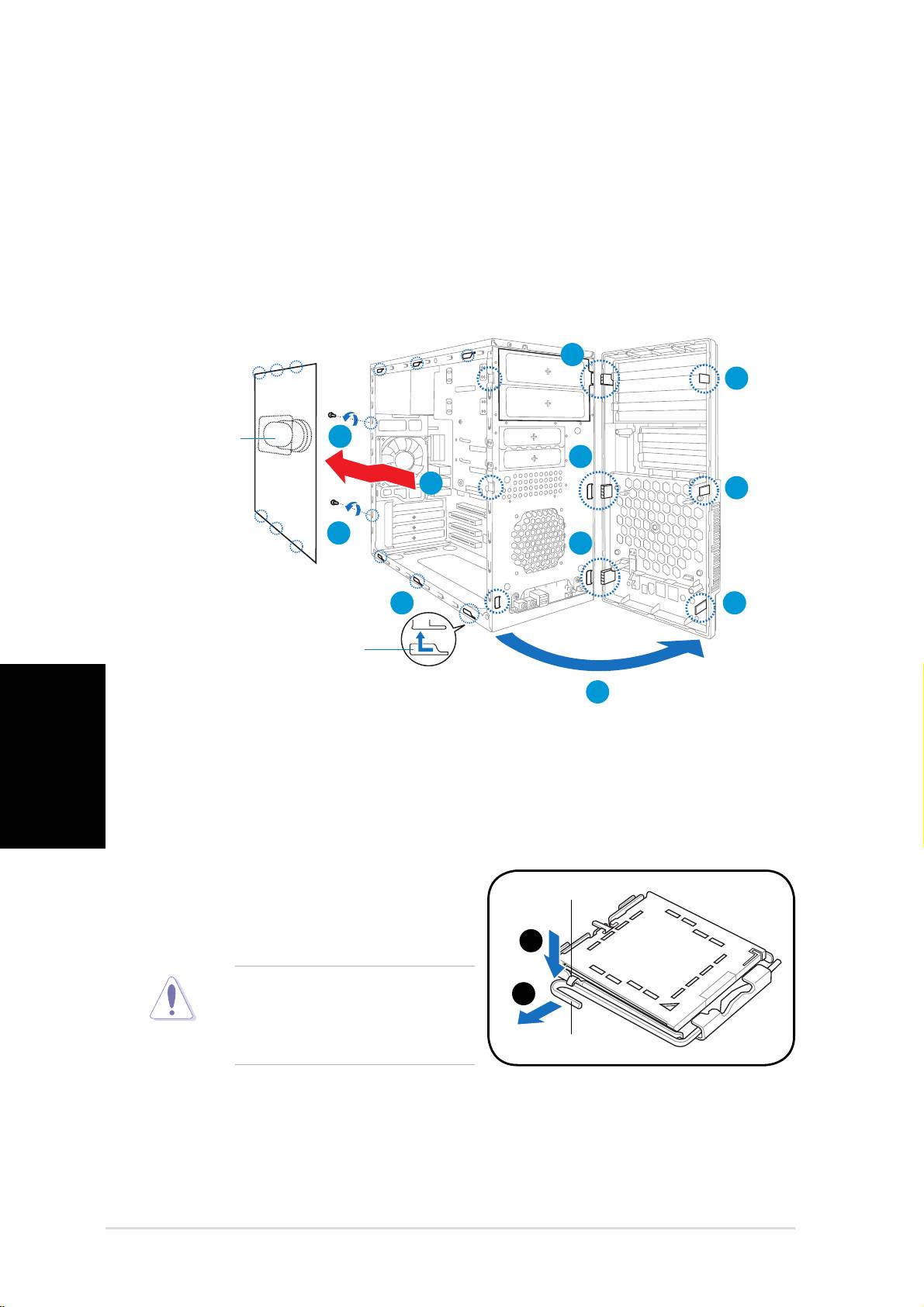

Az oldallemezek és az előlap eltávolítása
1. Távolítsa el a fedelet rögzítő csavarokat a hátlapon.
2. Húzza az oldalsó fedelet a hátsó panel irányába, amíg a kampói le nem
válnak a számítógépházról. Tegye félre a fedelet.
3. Pattintsa ki az előlap bal oldali zárnyelveit az váz acé lsínjéről.
4. Hajtsa jobbra az előlapot, amíg nem válnak láthatóvá a pántszerű
nyelvek a szerelvény a jobb oldalán.
5. Távolítsa el az előlapot, majd tegye félre.
5Gyors üzembe helyezési útmutató
3. Emelje fel a leszorítókart a nyíl
O
irányába, kb. 135
-os szögben.
4. Két ujjal emelje ki a rögzítőtálcát
O
kb. 100
-os szögben (4A), majd a
védősapkát kipattintva távolítsa el azt
a rögzítőtálca ablakából (4B).
5. Helyezze a processzort a foglalatra
úgy, hogy a CPU arany háromszöggel
megjelölt sarka és a rögzítőkar tö ve
egymás fölött legyenek (a megjelölt
irányból nézve a bal alsó sarokban).
Helyes elhelyezés esetén a foglalaton
lévő kiszögellésnek illeszkednie kell a
processzoron található bevágásba.
6. Hajtsa le a rögzítőtálcát (A), majd
nyomja lefelé a leszorítókart (B),
egészen a leszorítófül alá.
Magyar
A CPU-ventilátor és hűtőborda szerelvény beszerelése
®
®
Az Intel
Pentium
4 LGA775 processzorhoz speciális hűtőborda- és
ventilátor-szerelvény szükséges az optimális hőmérséklet és teljesítmény
fenntartása érdekében.
A CPU-ventilátor és hűtőborda felszerelése:
1. Helyezze a hűtőbordát a telepített
processzorra úgy, hogy a négy csavar
illeszkedjen az alaplapon lévő nyílásokhoz.
2. Egyszerre két, egymással átlósan szemben
lévő csavart húzzon meg, hogy a hűtőborda
és a ventilátoregység a helyére kerüljön.
3. Ha a CPU-ventilátor és hűtőborda
szerelvény a helyére került,
csatlakoztassa a CPU-ventilátor
tápkábelét az alaplap CPU-ventilátor
csatlakozójához.
Gyors üzembe helyezési útmutató
3
A
B
B
A
1
1
3
4A
4A
4B
4B
Rögzítőtálca
Rögzítőtálca
Védősapka
Védősapka
Arany
Arany
háromszög
háromszög
jelzés
jelzés
Kiszögellés a foglalaton
Kiszögellés a foglalaton
A
A
B
B
6 Gyors üzembe helyezési útmutató
• Húzza ki a tápegységet a konnektorból, mielőtt DIMM modult
szerelne be, vagy távolítana el. Ennek fi gyelmen kívül hagyása az
alaplap és/vagy az alkatrészek megrongálódásához vezethet.
• A DDR2s DIMM modul egy nyílással rendelkezik, így az csak
egyféleképpen helyezhető be. A DIMM modul károsodásának
elkerülése érdekében NE erőltesse a modult.
Bővítőkártya beszerelése
1. Távolítsa el a fémkeret reteszét.
Magyar
2. Távolítsa el ahhoz a foglalathoz
tartozó fém fedőlemezt, amelyet
használni szándékozik.
3. Helyezze be a kártya
csatlakozóját a foglalatba, majd
határozott mozdulattal nyomja
le a kártyát, amíg a helyére nem
illeszkedik.
4. Szerelje vissza a fémkeret
reteszét.
Gyors üzembe helyezési útmutató
3
4
4
2
1
DIMM beszerelése
1. Keresse meg a DIMM-foglalatokat
az alaplapon.
2. Oldja a DIMM-foglalat rögzítését
a kapcsok kifelé nyomásával.
3. Illessze a DIMM-modult a
foglalatba úgy, hogy a DIMM-en
lévő bevágás egy vonalba essen
a foglalat kiszögellésével.
4. Nyomja a foglalatba a DIMM modult, amíg a tartókapcsok befelé nem
pattannak.
7Gyors üzembe helyezési útmutató
Háttértárak beszerelése
Magyar
Gyors üzembe helyezési útmutató
Optikai meghajtó
Optikai meghajtó
1. Fordítsa a házat a megfelelő
2
irányba, majd szerelje le a felső
5,25 hüvelykes meghajtó-
3
3
bővítőhely fémlemezét.
2. Helyezze az optikai meghajtót
a bővítőhelyre, majd óvatosan
tolja be, amíg a rögzítésére
szolgáló lyukak és a bővítőhely
lyukai egy vonalba nem esnek.
3. Rögzítse az optikai meghajtót két-
két csavarral mindkét oldalon.
4. Csatlakoztassa a IDE- (A) és
tápkábel (B) dugóit a meghajtó
hátulján lévő csatlakozókhoz.
Hajlékonylemez-meghajtó
Hajlékonylemez-meghajtó
1. Fordítsa a házat a megfelelő
irányba, majd szerelje le az
alsó 3,5 hüvelykes meghajtó-
bővítőhely fémlemezét.
3
2. Helyezze a hajlékonylemez-
3
meghajtót a bővítőhelyre,
2
majd óvatosan tolja be, amíg a
rögzítésére szolgáló lyukak és
a bővítőhely lyukai egy vonalba
nem esnek.
3. Rögzítse a hajlékonylemez-
meghajtót két-két csavarral
mindkét oldalon.
4. Csatlakoztassa a jel- (A), és
tápkábel (B) dugóit a meghajtó hátulján lévő csatlakozókhoz.
B
A
Merevlemez-meghajtó
Merevlemez-meghajtó
1. Fordítsa a házat a megfelelő
irányba, majd szerelje le a
felső 3,5 hüvelykes meghajtó-
bővítőhely fémlemezét.
3
2. Helyezze a merevlemez-
3
meghajtót a bővítőhelyre,
2
majd óvatosan tolja be, amíg a
rögzítésére szolgáló lyukak és
a bővítőhely lyukai egy vonalba
nem esnek.
3. Rögzítse a merevlemez-meghajtót két-két csavarral mindkét oldalon.
B
A
B
8 Gyors üzembe helyezési útmutató
4.
Magyar
Gyors üzembe helyezési útmutató
SATA merevlemez-meghajtó
SATA merevlemez-meghajtó
esetében
esetében: Csatlakoztassa a
SATA jel-, illetve tápkábel
dugóit a meghajtó hátulján lévő
csatlakozókhoz.
IDE merevlemez-meghajtó
IDE merevlemez-meghajtó
esetében
esetében: Csatlakoztassa az
IDE-, illetve tápkábel dugóit a
meghajtó hátulján lévő csatlakozókhoz.
Az előlap és az oldalemez visszahelyezése:
1. Illessze az előlap pántszerű nyelveit a ház jobb oldalán lévő nyílásokba.
2. Hajtsa be balra az előlapot, amíg a baloldali zá rnyelvek a váz
acélsínjbe pattannak, és az előlap a helyére illeszkedik.
3. Illessze az oldalsó fedél kampóit a ház felső és alsó nyílásaiba.
4. Tolja az oldalsó fedelet az elülső panel irányába, amíg a helyére nem
illeszkedik.
5. Rögzítse a fedelet a két, korábban eltávolított csavarral.
5
Szellõzõvezeték
Szellõzõvezeték
1
2
2
1
4
5
1
2
3
2
Rések az oldallapon lévő
Rések az oldallapon lévő
fülekhez
A meghajtórekeszek fedeleinek eltávolítása, az
előlap és az oldallemez visszaszerelése
Ha beszerelte az optikai, illetve hajlékonylemezes meghajtókat, távolítsa el
az előlapból a megfelelő bőv ítőrekesz-fedeleket az előlap visszahelyezése
előtt. Ehhez a következőket kell tennie:
1. Keresse meg a bővítőhely-fedél
zárakat.
2. Nyomja kifelé a zárakat a
bővítőhely-fedél kioldásához.
3. Nyomja be a bővítőhely-fedelet,
majd tegye félre.
4. A 3,5” bővítőhely fedelét
hasonló módon távolíthatja el.
fülekhez
SATA IDE
SATA IDE
