Vintage V2-PE2
Sistema barebone
Guía de instalación rápida
Español
2 Guía de instalación rápida
Características del panel frontal
Características del panel posterior
Español
Guía de instalación rápida
Cubiertas de zócalos
Cubiertas de zócalos
para unidades de 5.25
para unidades de 5.25
pulgadas
pulgadas
Botón de encendido
Botón de encendido
Botón de reinicio
Botón de reinicio
LED HDD
LED HDD
Puertos USB 2.0
Puertos USB 2.0
Puerto para micrófono
Puerto para micrófono
Cubiertas de zócalos para
Cubiertas de zócalos para
unidades de 3.5 pulgadas
unidades de 3.5 pulgadas
Puerto para auriculares
Puerto para auriculares
Puerto de ratón PS/2
Puerto de ratón PS/2
Tornillo de la tapa
Tornillo de la tapa
Puerto de teclado PS/2
Puerto de teclado PS/2
Puerto paralelo
Puerto paralelo
Puerto de entrada de línea
Puerto de entrada de línea
Selector de voltaje
Selector de voltaje
Cierre del soporte
Cierre del soporte
metálico
metálico
Conector de alimentación
Conector de alimentación
Puerto externo SATA
Puerto externo SATA
Puerto VGA
Puerto VGA
Puertos USB 2.0
Puertos USB 2.0
Puerto de salida de línea
Puerto de salida de línea
Puerto para micrófono
Puerto para micrófono
Soportes metálicos para
Soportes metálicos para
los zócalos de expansión
los zócalos de expansión
Ventilador de la fuente
Ventilador de la fuente
de alimentación
de alimentación
Ranura para ventilador
Ranura para ventilador
del chasis
del chasis
Puerto LAN (RJ-45)
Puerto LAN (RJ-45)
Tornillo de la tapa
Refi érase a la guía del usuario del sistema para detalles sobre la
instalación e información sobre sitio Web de ASUS.
eSATA
Tornillo de la tapa
3Guía de instalación rápida
Componentes internos
1. Tapa del panel frontal
7. Zócalos DIMM
2. Bahía para la unidad óptica
8. Placa base ASUS
vacía de 5,25 pulgadas
9. Ventilador del chasis
3. Zócalo para el Disco duro
10. Ranura PCI Express x16
4. Zócalo para el Disquete
11. Ranura PCI Express x1
5. Fuente de alimentación
12. Ranuras PCI
6. Zócalo para la CPU
13. Cierre del soporte metálico
Seleccionar el voltaje
La fuente de alimentación tiene un
selector de voltaje de 115 V/230
V situado junto al conector de
alimentación. Utilice este conmutador
para seleccionar el voltaje de entrada
Español
del sistema adecuado en función de
la tensión utilizada en su región.
Si el voltaje de su región es de 100-
eSATA
127 V, establezca el conmutador en
115 V.
Si el voltaje de su región es de 200-
240 V, establezca el conmutador en
230 V.
Guía de instalación rápida
2
1
13
13
5
3
4
9
Below:Mic In
Center:Line Out
Top:Line In
R
6
7
12
12
8
10
10
11
11
4 Guía de instalación rápida
Instalando una CPU
Para instalar una CPU:
1. Localice en la placa madre el conector de la CPU.
Español
2. Empuje la palanca de carga con
el dedo pulgar (A) y muévala
hacia la izquierda (B) hasta
que se libere de la lengüeta de
retención.
Para prevenir daños a los
pines del conector, no retire la
cubierta PnP a menos que esté
instalándo una CPU.
Guía de instalación rápida
A
A
B
B
Palanca de carga
Palanca de carga
Lengüeta de retención
Lengüeta de retención
4
Conducto
1
Conducto
de aire
de aire
3
4
2
3
1
4
2
3
Agujeros del chasis
4
Agujeros del chasis
para lengüetas
para lengüetas
4
Retirando la cubierta lateral y el panel de
ensamblaje frontal
1. Retire los tornillos de la cubierta del panel trasero.
2. Tire de la cubierta lateral hacia el panel trasero hasta que los ganchos
sean retirados de las lengüetas. Aparte la cubierta lateral.
3. Localice las sujeciones del panel frontal y levántelas hasta que se
desenganchen del chasis.
4. Deslice el panel frontal hacia la derecha hasta que pueda ver las
lengüetas con forma de bisagra.
5. Retire el ensamblaje del panel frontal, y apártelo.
5Guía de instalación rápida
3. Levante la palanca de carga en la
dirección que indica la fl echa hasta
formar un ángulo de 135º.
4. Levante la placa de carga con los
dedos pulgar e índice hasta que
forme un ángulo de 100º (4A) y, a
continuación, empuje la tapa PnP
desde la ventana de placa de carga
para quitarla (4B).
5. Coloque el procesador CPU sobre el
zócalo, asegurándose de que triángulo
dorado se encuentra en la esquina
inferior izquierda de dicho zócalo. La
clave de alineación del zócalo debe
encajar en la muesca del procesador.
6. Cierre la placa de carga (A) y, a
continuación, empuje la palanca de
carga (B) hasta que se ajuste en la
lengüeta de retención.
Instalando el ventilador y el disipador de
calor de la CPU
®
®
El procesador Intel
Pentium
4 LGA775 requiere un disipador y ventilador
especial para asegurar unas condiciones térmicas y rendimiento óptimos.
Para instalar el disipador de CPU y ventilador:
1. Coloque el disipador sobre el procesador
Español
instalado, asegurándose de que los cuatro
elementos de sujeción coinciden con los
orifi cios de la placa base.
2. Empuje hacia abajo los dos elementos de
sujeción simultáneamente diagonalmente
para fi jar el disipador y el módulo del
ventilador en su lugar.
3. Cuando el ensamblaje del ventilador
y disipador hayan sido ensamblados,
conecte el cable del ventilador de la CPU al conector en la placa madre.
Guía de instalación rápida
3
A
B
B
A
1
1
3
4A
4A
4B
4B
Placa de
Placa de
carga
carga
Tapa PnP
Tapa PnP
Marca del
Marca del
triángulo
triángulo
dorado
dorado
Clave de alineación
Clave de alineación
A
A
B
B
6 Guía de instalación rápida

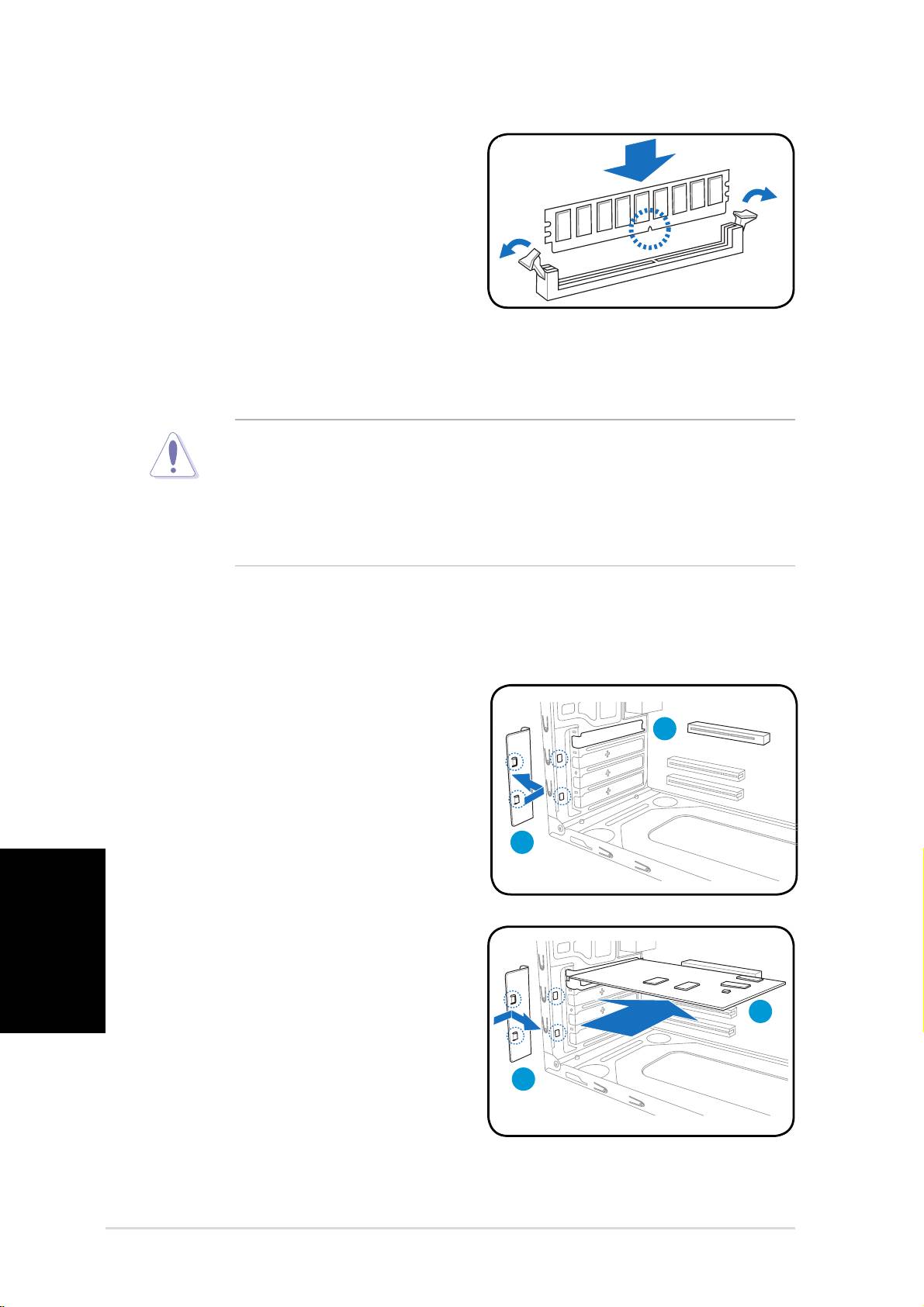

• Desconecte la fuente de energía antes de añadir o retirar DIMMs.
No hacer esto podría causar daños a la placa madre y/o sus
componentes.
• Una DIMM DDR2 se fabrica con una protuberancia de forma que
encaje sólo en una dirección. NO fuerce la DIMM dentro de un zócalo
para evitar daños en la DIMM.
Instalar una tarjeta de expansión
1. Retire el bloqueo del soporte
metálico.
2. Retire la tapa metálica situada en
el lado opuesto a la ranura que
desea utilizar.
Español
3. Inserte el conector de la tarjeta
en la ranura y, a continuación,
presione la tarjeta fi rmemente
hasta que encaje en su lugar.
4. Reemplace el bloqueo del soporte
metálico.
Guía de instalación rápida
3
4
4
2
1
Instalar un zócalo DIMM
1. Localice los zócalos DIMM en la
placa base.
2. Desbloquee un zócalo DIMM
presionando los broches de
sujeción hacia afuera.
3. Alinee un zócalo DIMM en el
zócalo de forma que la muesca
de aquél coincida con el corte del
zócalo.
4. Empuje el módulo DIMM en el zócalo hasta que los clips de retención
se ajusten hacia adentro.
7Guía de instalación rápida
Instalando unidades de almacenamiento
Español
Guía de instalación rápida
Unidad óptica
Unidad óptica
1. Coloque el chasis en posición
2
vertical, y retire la cubierta
3
plateada del zócalo superior de
3
la unidad de 5.25”.
2. Inserte la unidad óptica
en el zócalo, empujándola
cuidadosamente hasta que sus
agujeros para tornillos se ajusten
a éstos en el zócalo.
3. Ajuste la unidad óptica con dos
tornillos en cada lateral del zócalo.
4. Conecte los adaptadores de IDE (A),
y alimentación (B) a los conectores
en la parte trasera de la unidad.
Unidad de disquete
Unidad de disquete
1. Coloque el chasis en posición
vertical, y retire la cubierta
plateada del zócalo inferior de la
unidad de 3.5”.
2. Inserte la unidad de disquete
3
en el zócalo, empujándola
3
cuidadosamente hasta que
2
sus agujeros para tornillos se
ajusten a éstos en el zócalo.
3. Ajuste la unidad de disquete con dos
tornillos en cada lateral del zócalo.
4. Conecte los cables de señal
(A) y alimentación (B) a los
conectores en la parte trasera de
la unidad.
B
A
Unidad de disco duro
Unidad de disco duro
1. Coloque el chasis en posición
vertical, y retire la cubierta
plateada del zócalo superior de
la unidad de 3.5”.
3
2. Inserte la unidad de disquete
3
en el zócalo, empujándola
2
cuidadosamente hasta que sus
agujeros para tornillos se ajusten
a éstos en el zócalo.
3. Ajuste la unidad de disco duro con dos tornillos en cada lateral del zócalo.
B
A
B
8 Guía de instalación rápida
4.
Español
Guía de instalación rápida
Para SATA HDD
Para SATA HDD: Conecte
los conectores de señal y
alimentación SATA a la parte
trasera de la unidad.
Para IDE HDD
Para IDE HDD: Conecte los
conectores de señal y alimentación
IDE a la parte trasera de la unidad.
Retirando la cubiertas de los zócalos y
reinstalando el ensamblaje del panel frontal
y la cubierta lateral
Si ha instalado una unidad óptica o de disquete, remueva alimentación la
cubierta(s) de el/los zócalo(s) en el ensamblaje del panel frontal antes de
reinstalar el chasis. Para ello:
1. Localice los bloqueos de la
cubierta del zócalo.
2. Pulse los bloqueos hacia afuera
para liberar la cubierta del zócalo.
3. Empuje la cubierta de la caja
hacia adentro y apártela.
4. Siga las mismas instrucciones
para retirar que con la cubierta
de la caja para la unidad de 3.5”.
Para reinstalar el ensamblaje del panel frontal y la cubierta lateral:
1. Inserte las lengüetas con apariencia de bisagra del panel principal en
los agujeros de la parte derecha del chasis.
2. Deslice el panel frontal a la izquierda. Inserte los ganchos en el chasis
hasta que el panel frontal sea ajustado en su lugar.
3. Inserte los ganchos de la cubierta lateral a los agujeros en la parte
superior e inferior del chasis.
4. Empuje la cubierta lateral en la dirección del panel frontal hasta que
sea ajustado en su lugar.
5. Ajuste la cubierta con los dos tornillos que retiró anteriormente.
5
Conducto
Conducto
de aire
de aire
1
2
2
1
4
5
1
2
3
2
Agujeros del chasis
Agujeros del chasis
para lengüetas
para lengüetas
SATA IDE
SATA IDE
