Dell UPS 2700R: Démarrer avec votre système
Démarrer avec votre système: Dell UPS 2700R
Onduleur en Baie En Ligne Dellt
2700 W
Démarrer
avec votre système
K803N , H950N, J728N
H967N
www.dell.com | support.dell.com
Remarques et avertissements
REMARQUE : Une REMARQUE indique des informations importantes qui vous aident à mieux utiliser votre logiciel.
MISE EN GARDE : Une MISE EN GARDE indique une situation dangereuse potentielle qui, si elle n'est pas évitée,
peut provoquer une blessure mineure ou modérée ou des dommages matériels.
AVERTISSEMENT : Un AVERTISSEMENT indique une situation dangereuse potentielle qui, si elle n'est pas évitée,
pourrait provoquer la mort ou une blessure.
DANGER : Un DANGER indique une situation dangereuse imminente qui, si elle n'est pas évitée, provoquera la
mort ou une blessure grave.
DANGER : Respectez les instructions suivantes pour aider à empêcher une situation dangereuse qui, si elle n'est
pas évitée, peut provoquer la mort ou des blessures graves :
S Cet onduleur contient des TENSIONS MORTELLES. Toutes les réparations et tous les entretiens
devront être effectués UNIQUEMENT PAR UN PERSONNEL D’ENTRETIEN AGRÉÉ. Aucune
pièce à l’intérieur de cet onduleur NE PEUT ÊTRE ENTRETENUE PAR L’UTILISATEUR.
Les informations figurant dans ce document sont soumises à modification sans préavis.
E 2009 Dell Inc. Tous droits réservés.
La reproduction de quelque manière que ce soit sans l’autorisation écrite de Dell Inc. est strictement interdite.
Marques commerciales utilisées dans c e texte : Dell et le logo DELL sont des marques commerciales de Dell Inc. ; Phillips est une marque
commerciale de Phillips Screw Company.
D’autres marques commerciales et noms commerciaux peuvent être utilisés dans ce document pour se référe r à des entités revendiqua nt le s
marques et les noms ou à leurs produits. Dell Inc. nie tout intérêt propriétaire dans les marques commerciales et les noms commerciaux qui
ne lui appartenant pas.
Julliet 2009
Caractéristiques du système
Offrant une fiabilité et des performances remarquables, les avantages uniques de l'onduleur
comprennent :
S Conception en ligne avec sortie sinusoïdale pure. L'onduleur filtre et régule le courant CA entrant
et fournit un courant constant à votre équipement sans vider la batterie.
S Technologie en ligne double-conversion réelle à haute densité de puissance, indépendance à la
fréquence du secteur, et compatibilité avec un groupe électrogène.
S Mode de fonctionnement haute performance sélectionnable.
S Taille4U quiconvientàtoutebaiestandardde48cm(19”).
S Capacité de démarrage-sur-batterie pour alimenter l'onduleur même si le courant du secteur n'est
pas disponible.
S Temps d'exécution prolongé avec un Module de batterie externe (EBM) en option pour modèles
d'onduleur 2700 W.
S Commande d'arrêt d'urgence par les ports d'arrêt d'urgence distants (REPO).
S Deux ports de communication standards (port série DB-9 et USB).
S Carte de gestion de réseau Dell optionnelle avec capacités de communication améliorées pour une
protection et un contrôle accrus de l'alimentation électrique.
S Gestion avancée de l'alimentation électrique avec le Logiciel de gestion d'onduleur Dell pour des
coupures progressives et une surveillance de l'alimentation.
S Arrêt séquentiel et gestion de charge par des groupes de prises séparés appelés « segments de
charge ».
S Micrologiciel qui peut être facilement mis à niveau sans appeler le service technique.
S Certifié par des approbations d'organismes dans le monde entier.
Caractéristiques du système
|
19
Trouver des informations
ATTENTION! Le document Informations sur la sécurité, l'environnement et la réglementation fournit des
informations importantes sur la sécurité et la réglementation.
Que recherchez-vous ?
Trouvez-le ici
S Le guide d'utilisation de mon onduleur
Disque de l'onduleur Dell
S Leguided'utilisationdemaCartedegestionde
réseau Dell
S Logiciel de gestion d'onduleur Dell
REMARQUE : Les mises à jour des documents et des
logiciels se trouvent sur
support.dell.com.
S Spécifications
Guide d'utilisation de l'onduleur Dell
S Comment co nfigurer les paramètres de l'onduleur
Le guide d'utilisation est disponible sur le disque de
S Comment identifier et résoudre des problèmes
l'onduleur Dell et sur support.dell.com.
S Comment installer un contrôle REPO
S Instructions de sécurité
Informations sur la sécurité, l'environnement et la
réglementation
S Informations sur la réglementation
S Informations sur le recyclage
S Informations sur la garantie
Informations sur l'assistance et la garantie Dell
S Termes et conditions (États-Unis uniquement)
S Contrat de licence de l'utilisateur final
S Informations sur l'assistance Site Internet d'Assistance Dell — support.dell.com
REMARQUE : Sélectionnez votre région ou votre
segment commercial pour voir le site d'assistance
approprié.
20
|
Trouver des informations
Installation et démarrage
ATTENTION! Avant de réaliser les procédures de ce document, lisez et suivez les instructions de sécurité et
les informations importantes sur la réglementation qui figurent dans votre document Informations sur la
sécurité, l 'environnement et la réglementation.
Cette section décrit les étapes de configuration de votre système pour la première fois.
Déballage du système
1 Ouvrez le carton extérieur et retirez les accessoires emballés avec le module.
Installation et démarrage
|
21
Levage du module
ATTENTION! Le module est lourd (36,9 kg/81.4 lb). Le levage des modules dans la baie exige deux personnes
au minimum.
1 Avec une personne de chaque côté, levez soigneusement le module hors du carton extérieur en
utilisant les poignées du carton et posez-le sur une surface plane et stable.
2 Jetez ou recyclez l'emballage d'une façon responsable, ou conservez-le pour une utilisation
ultérieure.
22
|
Installation et démarrage
Identification de l'onduleur
Cette section montre un panneau avant et arrière de l'onduleur Baie En Ligne Dell. Reportez-vous au
Guide d'Utilisation de l'Onduleur en Baie En Ligne 2700 W pour tous les détails sur le panneau arrière.
Bouton
Panneau LCD
Marche/Arrêt
Bouton de défilement
Bouton de défilement (bas ou avant)
(haut ou arrière)
Bouton de sélection
Figure 1. Panneau avant de l'onduleur Baie En Ligne Dell
Deux prises CEI 320-C13
Port RS-232
Baie de
(Segment de charge 2)
Serre-câble/Couvercle du
communication de
Port USB
Ports REPO
connecteur EBM
l'onduleur
Cordon d'entrée
Une Prise L5-20 et Deux
Visdemiseàla
L5-30P, 2 m
Prises 5-15/5-20
terre
(Segment de charge 1)
Figure 2. Panneau arrière d e l'onduleur (2700W, 120V V représenté)
Installation et démarrage
|
23
Configuration en baie
ATTENTION! Le module est lourd (36,9 kg/81.4 lb) : 1) Dell recommande fortement de retirer le plateau de
batteries de l'onduleur avant le levage. 2) Soulever les modules dans la baie exige deux personnes au
minimum.
ATTENTION! Le retrait des batteries doit être réalisé ou supervisé par du personnel connaissant les batteries
et les précautions requises. Maintenez le personnel non autorisé éloigné des batteries.
Ouverture du couvercle des batteries
1 Desserrez la vis à oreilles sur le couvercle métallique des batteries, faites glisser le couvercle vers la
droite et ouvrez.
24
|
Installation et démarrage

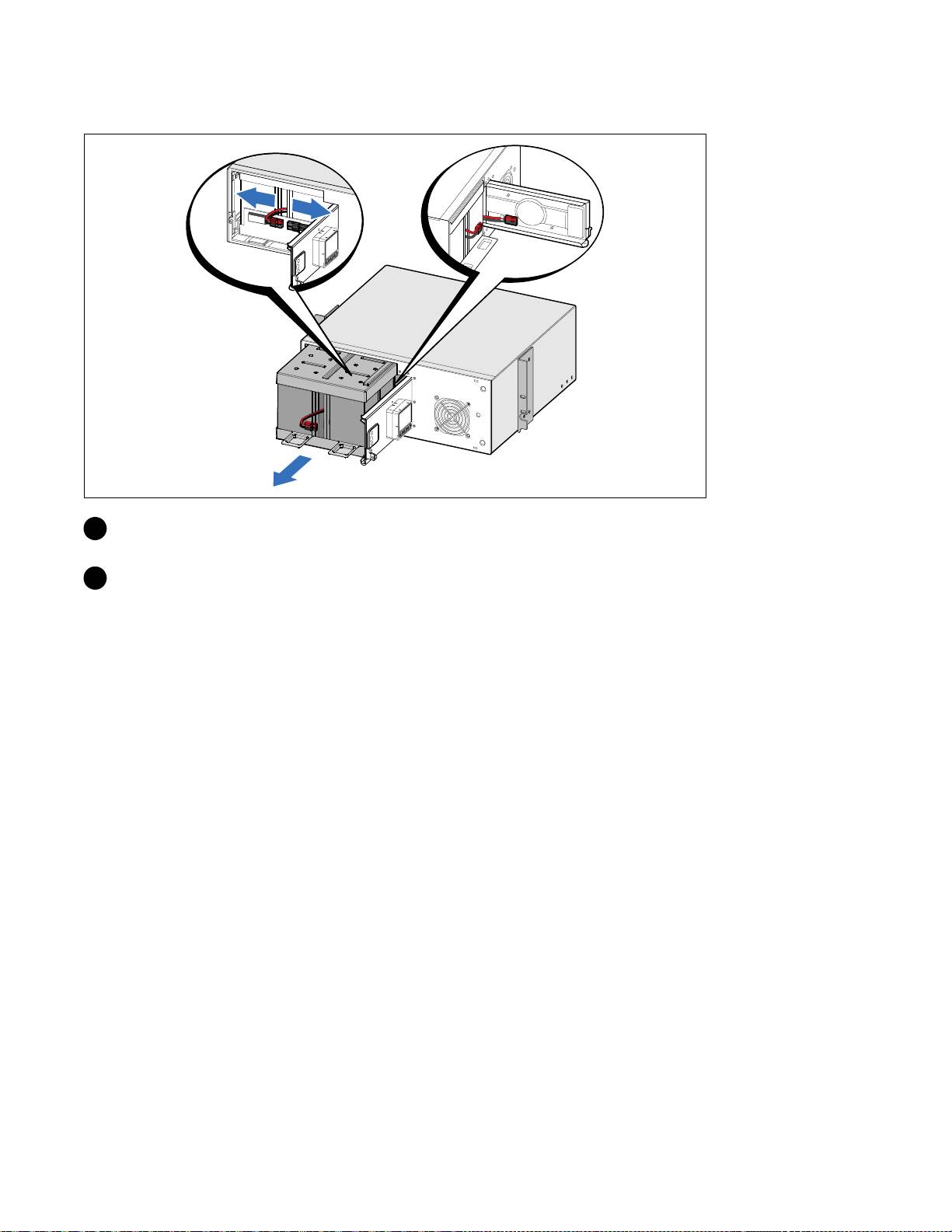

Retrait du plateau des batteries
2 Débranchez le connecteur des batteries et placez le connecteur droit des batteries dans le
couvercledebatteriepourledéplacer.
3 Tirez le plateau des batteries en utilisant les languettes en plastique et retirez le plateau des
batteries.
Installation et démarrage
|
25
Positionnement des Rails
REMARQUE: Les instructions sont les mêmes pour les baies à trous carrés et les baies à trous ronds non
filetés. Les rails s'adaptent aux deux styles de baies. La baie à trous ronds est représentée sur les illustrations.
4 Sélectionnez les bons trous dans le rail pour positionner l'onduleur à l'emplacement souhaité dans
la baie.
Les rails doivent être situés en bas de l'espace 4U alloué à l'onduleur ou 3U de l'EBM.
5 Positionnez l'extrémité des rails gauches et droits marquée L et R vers l'intérieur.
26
|
Installation et démarrage

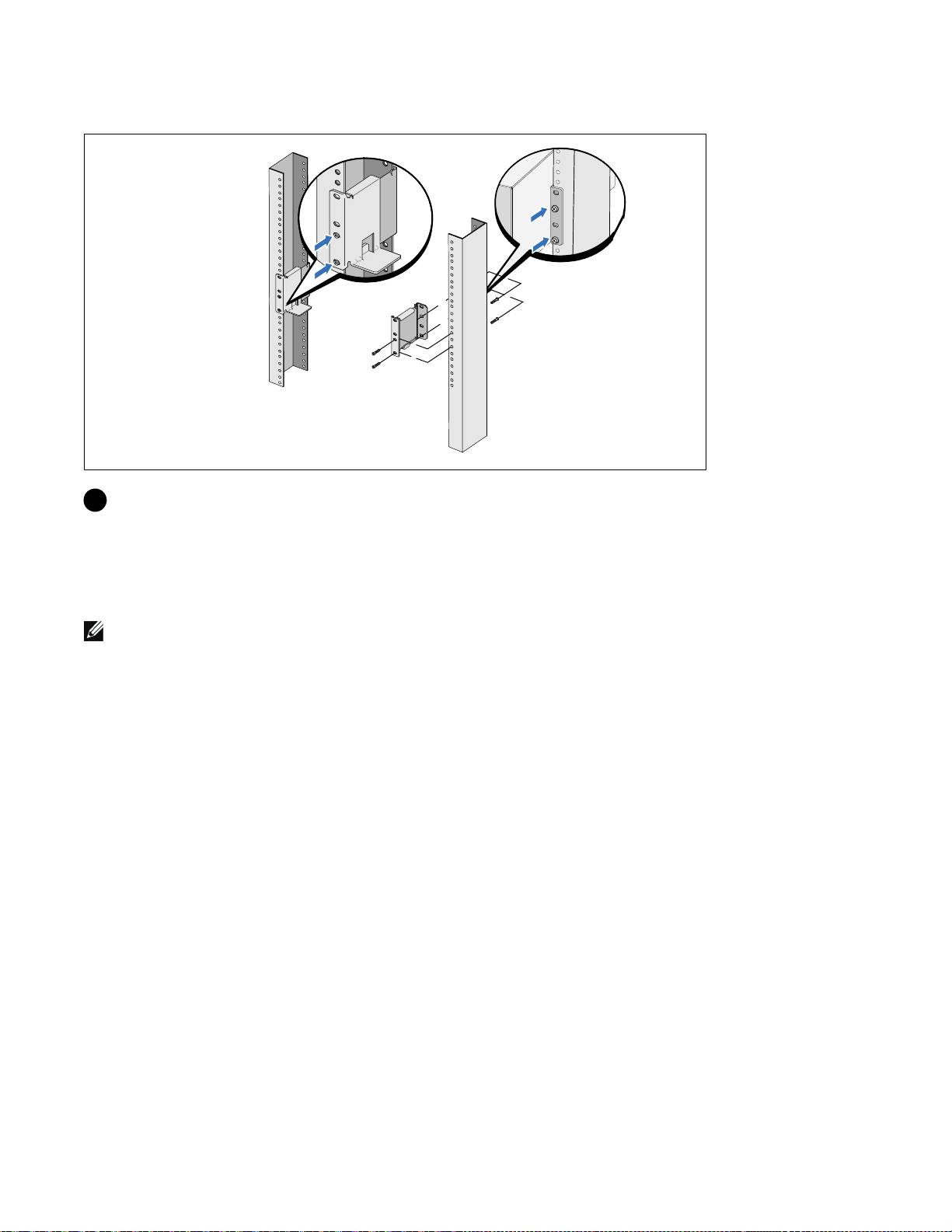

Fixation des rails à la baie
6 Fixez les rails à la baie :
Réglez le rail pour que les bords s'emboîtent à l'extérieur du rail vertical en forme de C.
Fixez le rail en utilisant les vis à tête Phillips n°12-24 fournies (quatre pour chaque rail). Utilisez
les deux trous inférieurs pour l'avant du rail. Utilisez les deuxième et quatrième trous pour l'arrière
du rail.
REMARQUE:
Si le rail vertical a quatre trous carrés, utilisez un écrou carré (non fourni) avec la vis à tête
Phillips n°12-24 fournie.
Installation et démarrage
|
27

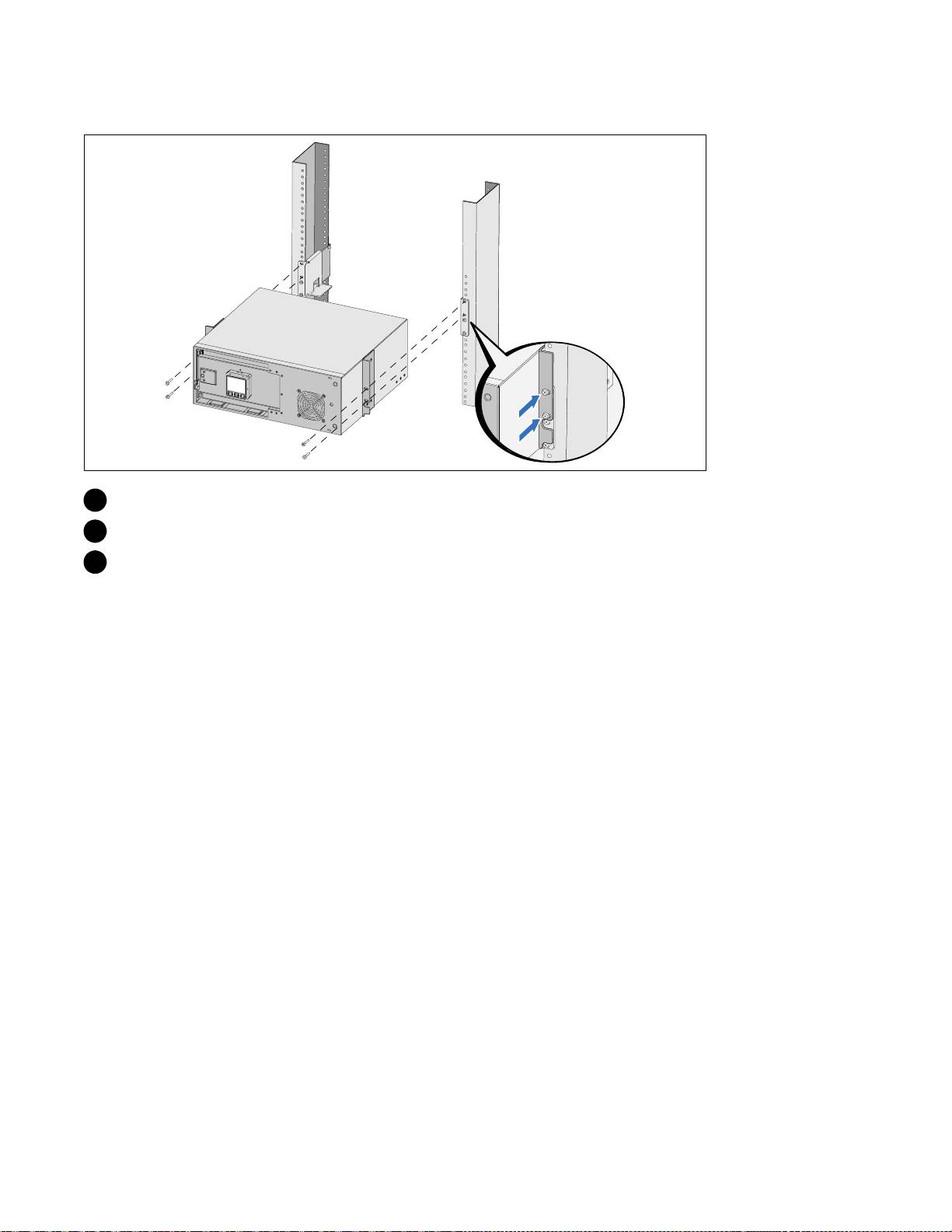

Installation et Fixation du Module
7 Glissezlemoduledanslabaie.
8 Fixez le module à la baie en utilisant les vis à tête Phillips n°12-24 fournies (deux de chaque côté).
9 Répétez la procédure pour des modules supplémentaires.
28
|
Installation et démarrage
Installation du plateau des batteries
REMARQUE: Un petit arc électrique peut survenir lors du branchement des batteries. Ceci est normal,
n'endommage pas l'unité et ne présente aucun problème de sécurité.
10 Retirez le connecteur droit des batteries du couvercle et branchez le connecteur de batteries
internes.
11 Fermez le couvercle métallique des batteries.
Positionnez le connecteur des batteries pour que la porte se ferme correctement. Poussez la porte
doucement vers la droite, puis vers la gauche.
12 Serrez la vis à oreilles.
Serrezlavisàuncouplede0,7Nm(6,2lbin).
Installation et démarrage
|
29
Installation du couvercle av ant de l'onduleur
13 Installez le couvercle avant de l'onduleur.
Connexion de l'équipement
1
Si vous prévoyez d'utiliser le Logiciel de gestion d'onduleur Dell, connectez votre ordinateur au
port USB en utilisant le câble fourni.
2 Si votre châssis a des conducteurs pour la mise à la terre ou le soudage des pièces métalliques non
reliées à la masse, connectez le câble de masse (non fourni) sur lavisdeconnexionàlamasse.
3 Si un interrupteur d'arrêt (disjoncteur) d'urgence est requis par les réglementations locales, voir «
Installation d'un arrêt d'urgence distant » (REPO) dans le Guide d'Utilisation de l'Onduleur en Baie
En Ligne 2700 W.
4 Branchez l'équipement à protéger sur les prises de sortie de l'onduleur, mais ne mettez pas
l'équipement à protéger sous tension.
REMARQUE:
Pour éviter une alarme de surcharge, vérifiez que les valeurs nominales totales de l'équipement
ne dépassent pas la capacité de l'onduleur.
30
|
Installation et démarrage
Connexion du cordon d'alimentation
5 Vérifiez que l'entrée d'alimentation vers l'onduleur possède une protection adéquate contre des
surintensités montantes :
Tableau 1. Valeur nominale minimale du d isjoncteur amont
Puissance de sortie de
120 V 208 V 230 V
l'onduleur
2700 W 30 A 20 A 16 A
6 Pour des modèles avec cordon d'alimentation amovible. Branchez le cordon d'alimentation amovible
de l'onduleur au connecteur d'entrée sur le panneau arrière de l'onduleur.
7 Branchez le câble d’alimentation électrique de l’onduleur sur une prise de courant.
Installation et démarrage
|
31
Démarrage de l'onduleur
8 Appuyez sur le bouton sur le panneau avant de l'onduleur.
Achèvement du démarrage
9 Vérifiez que l'icône Normal apparaisse sur l'écran de résumé d'état de l'onduleur, indiquant
que l'onduleur fonctionne normalement et que toutes les charges sont alimentées.
10 Sur l'écran de résumé d'état de l'onduleur, appuyez sur le bouton pour vérifier les notification et
les alarmes actives. Résolvez toutes les alarmes actives avant de continuer. Voir « Dépannage »
dans le Guide d'Utilisation de l'Onduleur en Baie En Ligne 2700 W.
Si aucune alarme n'est activée, un message « Aucune alarme active » apparaîtra.
11 Pour changer d'autres valeurs d'usine par défaut, voir « Fonctionnement » dans le Guide
d'Utilisation de l'Onduleur en Baie En Ligne 2700 W.
