系統特色
此 UPS 可提供傑出的性能與可靠性，其獨特優勢包括：
S 具有純正弦波輸出的在線式 UPS 設計。 UPS 對進入的交流電力進行過濾和調節，
為您的設備提供持續的電力，而不耗用電池電力。
S 真正在線雙轉換技術，提供高功率密度，不依賴外部電源頻率，而且相容於各種發電機。
S 可選擇的「高效」操作模式。
S 4U 的空間適合任何標準48 cm （19”）的機架。
S 即使沒有外部電源，直流開機功能也能給 UPS 供電。
S 藉由選配的 外部電池模組 （EBM）延長備用時間（2700WUPS 型號）。
S 藉由遠端緊急關機 （REPO） 連接埠進行緊急停機控制。
S 兩個標準通訊埠（USB 和 DB-9 序列埠）。
S 選配的 Dell 網路管理卡 具有增強的通訊能力，可加強電源保護和控制。
S 進階電源管理，配備有 Dell UPS 管理軟體 可順暢地進行關機和電力監控。
S 藉由稱為輸出開關控制的單獨插座組，進行順序關機和負載管理。
S 不必撥打服務電話，即可自行輕鬆升級韌體。
S 全球各地的代理商認證支援。
系統特色
|
103
尋找資訊
小心:
安全、環保和法規資訊
文件提供了重要的安全和法規資訊。
您要尋找什麼？
在此尋找
S 我的 UPS 的使用者指南
Dell UPS
S Dell 網路管理卡 使用者指南
S Dell UPS 管理軟體
注意： 文件和軟體更新可在 support.dell.com 取得。
104
|
尋找資訊
光碟
S 規格
Dell UPS 使用者指南
S 如何進行 UPS 設定
使用者指南可從 Dell UPS 光碟和 support.dell.com
S 如何診斷故障和解決問題
上取得。
S 如何安裝 REPO 控制
S 安全操作說明
安全、環保和法規資訊
S 法規資訊
S 回收資訊
S 保固資訊
Dell 保固和支援資訊
S 條款和條件（僅限美國）
S 一般使用者授權協議
S 支援資訊 Dell 支援網站 — support.dell.com
注意： 請選擇您的區域或業務部門，
以查看合適的支援網站。
安裝和啟動
小心: 在進行本文件中的步驟之前，請先閱讀並遵循
安全、環保和法規資訊
文件中的安全操作說明和重要法規資訊。
本節描述首次安裝系統的步驟。
拆開系統包裝
1 打開外部包裝箱，取下與機箱包裝在一起的配件。
安裝和啟動
|
105
抬起機箱
小心: 機箱很重（36.9 kg/81.4 lb ）。 將機箱抬起放入機架至少需要兩個人。
1 一人一邊使用紙板上的握把小心地將機箱從外面的紙箱中取出，並放到平坦、
穩定的平面上。
2 以環保的方式棄置包裝材料或進行回收，或是收存以備將來使用。
106
|
安裝和啟動
UPS 識別

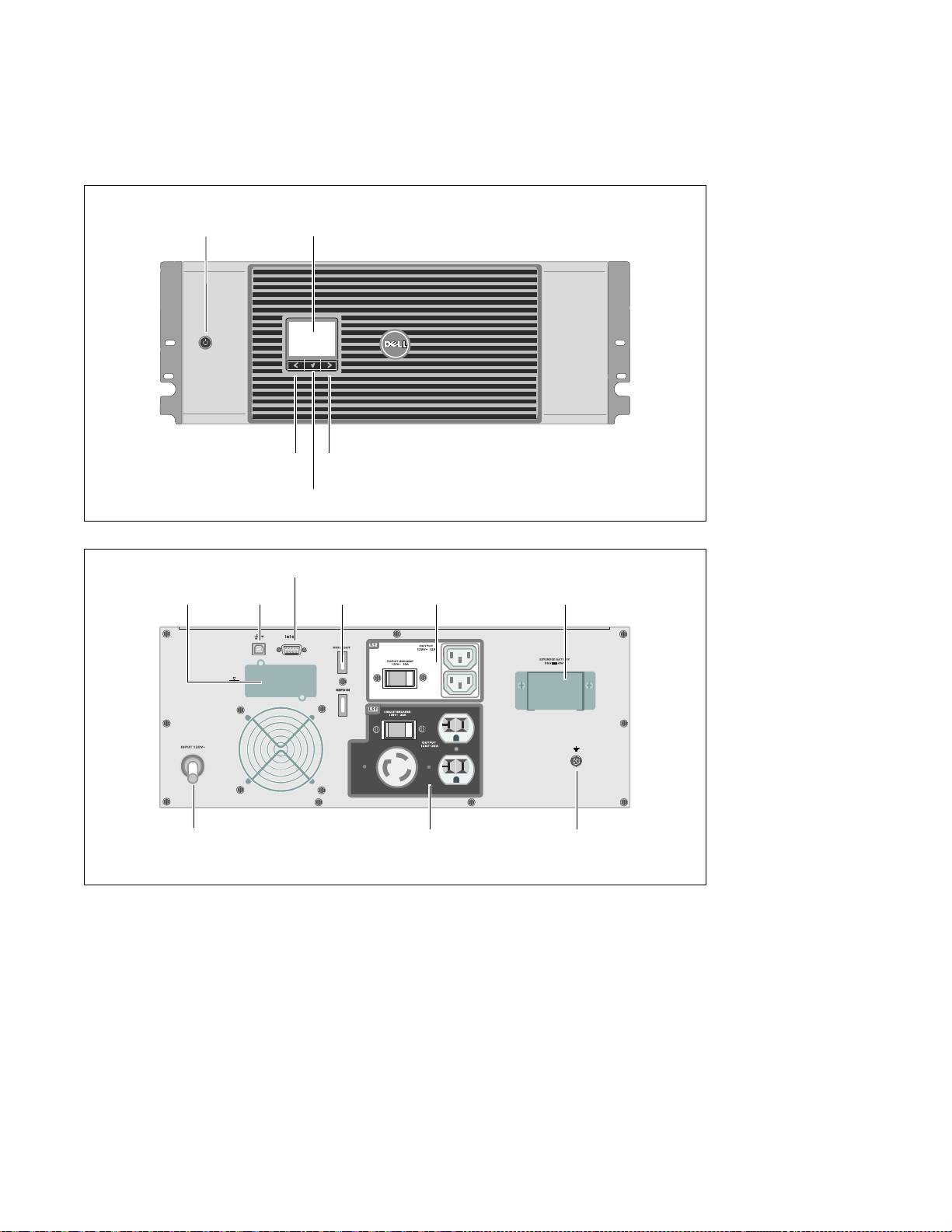

本節介紹 Dell 在綫式機架 UPS 的前面板和後面板。 後面板詳細情況請參見 Dell
在綫機架式
UPS
2700W
用戶指南
。
開/關按鈕
LCD 顯示面板
卷動按鈕（向上或向後）
卷動按鈕（向下或向前）
選擇按鈕
圖1.Dell 在綫式機架 UPS 前面板
RS-232 連接埠
兩個 IEC 320-C13
USB
EBM
插座（輸出開關 2）
UPS 通訊槽
連接埠
接頭蓋/應力消除支架
REPO 連接埠
2m, L5-30P
一個 L5-20
地腳螺釘
輸入線
和兩個 5-15/5-20
插座（輸出開關 1）
圖2.UPS 後面板（所示為 2700W, 120V 後面板）
安裝和啟動
|
107
機架安裝
小心: 機箱很重 （36.9 kg/81.4 lb）： 1) Dell 強烈建議在抬起前先從 UPS 取下電池座。
2） 將機箱抬起放入機架至少需要兩個人。
小心: 拆卸電池應由熟知電池和所需注意事項的人員進行或從旁指導。
未經授權的人員不得接觸電池。
打開電池蓋
1 鬆開電池金屬蓋上的翼形螺釘，將蓋滑向右邊，然後打開。
108
|
安裝和啟動
取下電池座
2 斷開電池接頭連接，並將右邊的電池接頭放入電池門內，以使其避開。
3 用塑料薄片起出電池座，並取下電池座。
安裝和啟動
|
109
定位導軌
注意: 方孔機架和無螺紋的圓孔機架的操作說明相同。 導軌適用於這兩種機架。
圖中所示為圓孔機架。
4 選擇導軌中合適的孔，將 UPS 固定於機架上所要的位置。
導軌應位於分配給 UPS 的 4U 空間底部，EBM 為 3U。
5 將貼有「左」（L） 和「右」（R） 的左右導軌的末端面向內放置。
110
|
安裝和啟動
將導軌連接到機架上
6 將導軌連接到機架上：
調整導軌，使法蘭與 C 型垂直導軌的外部緊密配合。
使用提供的 #12-24 十字頭螺釘（每個導軌四個）固定導軌。 導軌前端使用底部的兩個孔。
導軌後端使用第二和第四個孔。
注意:
如果垂直導軌是方孔，請使用與提供的 #12-24 十字頭螺釘相配合的方形螺母（未提供）。
安裝和啟動
|
111
安裝和固定機箱
7 將機箱滑入機架中。
8 使用提供的 #12-24 十字頭螺釘（每側兩個）將機箱固定在機架上。
9 對其餘機箱重複以上步驟。
112
|
安裝和啟動
安裝電池座
注意: 連接電池時可能會發生少量電弧。 這是正常現象，不會損壞裝置或有任何安全問題。
10 從門中取出右邊的電池接頭，並連接內置電池接頭。
11 關閉電池金屬蓋。
調整電池接頭，使門可以正確關閉。 將門輕輕地向右推，然後再向左推。
12 擰緊翼形螺釘。
將螺釘擰至 0.7 牛米（Nm）（6.2 磅英吋（lb in））。
安裝和啟動
|
113
安裝 UPS 前蓋
13 安裝 UPS 前蓋。
連接設備
1
如果要使用 Dell UPS 管理軟體，請用提供的電纜將電腦連接到 USB 連接埠。
2 如果機架具有接地導體或連接有不接地金屬塊，請將接地電線（不提供）
連接到接地連接螺釘。
3 如果當地法規要求使用緊急電源關閉（斷開）開關，請參見 Dell
在綫機架式
UPS 2700W
用戶指南
中的「安裝遠端緊急關機」（REPO）。
4 將需要保護的設備插入 UPS 輸出插座，但不要啟動受保護的設備。
注意:
確認全部設備的總額定值不超過 UPS 的負載能力，以防止出現過載警報。
114
|
安裝和啟動
連接電源線
5 確認 UPS 的功率輸入具有足夠的上游過電流保護：
表 1. 最小上游電路斷路器額定值
UPS 輸出功率 120V（伏） 208V（伏） 230V（伏）
2700W（瓦） 30A（安） 20A（安） 16A（安）
6 具有可分離電源線的模組。 將可分開的 UPS 電源線插入 UPS 後面板上的輸入接線器中。
7 將 UPS 電源線插入電源插座。
安裝和啟動
|
115
啟動 UPS
8 按下 UPS 前面板上的 按鈕。
完成啟動
9 確認「正常」（Normal）圖示 顯示在 UPS 狀態概要螢幕上，這表明 UPS
運作正常，任何負載都有電力供給。
10 在 UPS 狀態螢幕上，按下 按鈕，查看目前作用中的警報或通知。
解決所有警報問題，然後繼續。 參見Dell
在綫機架式
UPS 2700W
用戶指南
中的「故障處理」。
如果目前沒有警報，會出現「無報警」（No Active Alarms）訊息。
11 若要變更其它出廠設定預設值，請參見Dell
在綫機架式
UPS 2700W
用戶指南
中的「操作」。
116
|
安裝和啟動
