Instalación y configuración
AVISO: antes de realizar el procedimiento siguiente, revise las instrucciones de
seguridad incluidas con el sistema.
Desembalaje del sistema
Desembale el sistema e identifique cada elemento.
Monte los rieles e instale el sistema en el estante siguiendo las instrucciones
de seguridad y de instalación del estante incluidas con el sistema.
Pasos iniciales con el sistema 87
Conexión del teclado, el ratón y el monitor (opcional)
Conecte el teclado, el ratón y el monitor (opcional).
Los conectores de la parte posterior del sistema incluyen iconos que indican
qué cable debe enchufarse en cada conector. Asegúrese de apretar los tornillos
(si los hay) del conector del cable del monitor.
Conexión de los cables de alimentación
Conecte los cables de alimentación al sistema y, si se utiliza un monitor,
conecte el cable de alimentación correspondiente al monitor.
88 Pasos iniciales con el sistema

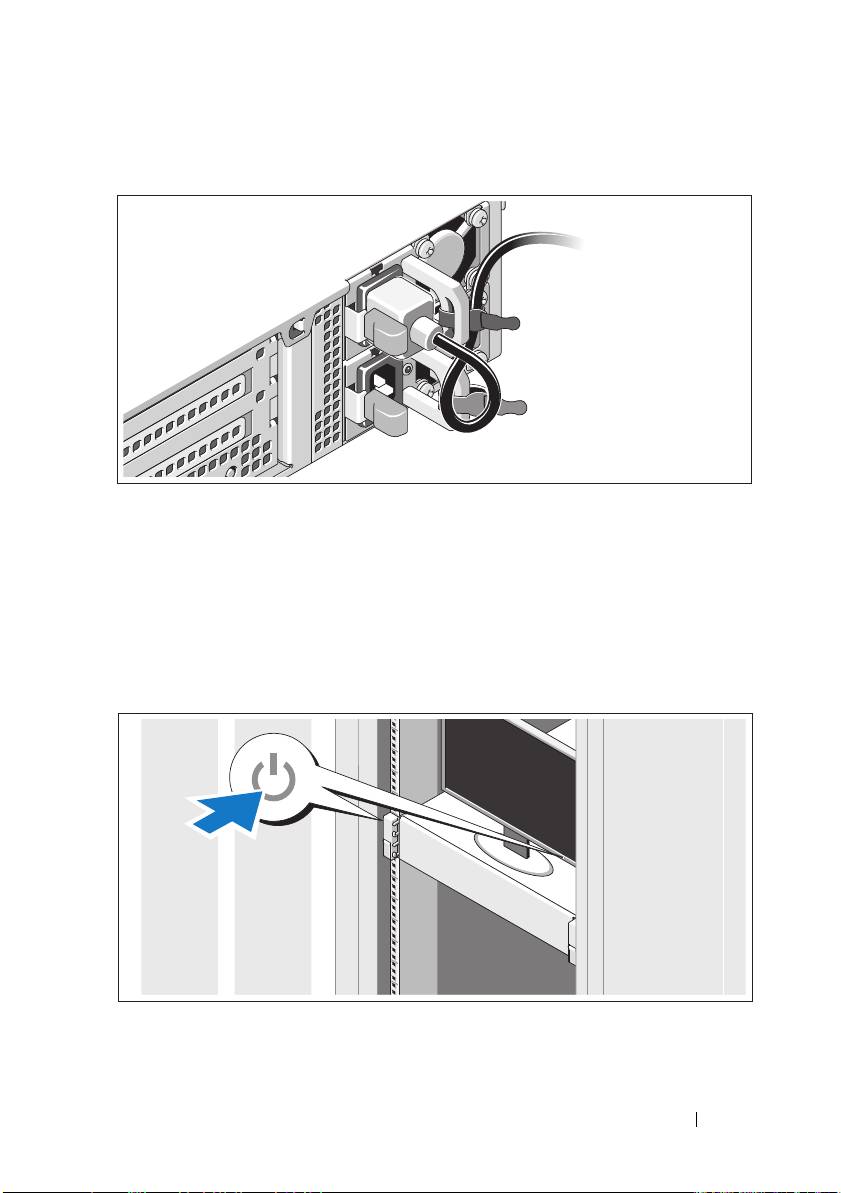

Fijación de los cables de alimentación
Doble el cable de alimentación del sistema en forma de bucle, como se muestra
en la ilustración, y fíjelo al soporte con la correa proporcionada. Conecte el otro
extremo del cable de alimentación a una toma eléctrica con conexión a tierra o
a otra fuente de alimentación, como por ejemplo un sistema de alimentación
ininterrumpida (SAI) o una unidad de distribución de alimentación (PDU).
Encendido del sistema
Presione el botón de encendido del sistema y del monitor. Los indicadores de
alimentación deberían iluminarse.
Pasos iniciales con el sistema 89
Instalación del bisel opcional
Instale el bisel (opcional).
Información sobre el sistema operativo
El sistema operativo viene preinstalado y configurado para admitir las
aplicaciones preinstaladas. Consulte los documentos acerca del sistema
operativo que se enviaron con el sistema para obtener información adicional
acerca de la personalización del sistema operativo, solamente si es necesario
para su entorno.
Sistema operativo compatible
Microsoft® Windows Server® 2008 Standard (x64) Edition con SP2 viene
preinstalado en el sistema.
NOTA: el sistema operativo se instala en las unidades de disco duro internas con
una configuración RAID 1.
90 Pasos iniciales con el sistema
Otra información útil
AVISO: consulte la información sobre normativas y seguridad que se envió con el
sistema. La información sobre la garantía puede estar incluida en este documento
o constar en un documento aparte.
• En la documentación del estante incluida con la solución de estante se
describe cómo instalar el sistema en un estante.
• En el
Manual del propietario de hardware
se proporciona información sobre
las características del sistema y se describe cómo solucionar problemas del
sistema e instalar o sustituir componentes. Este documento está
disponible en línea en
support.dell.com/manuals
.
• En los soportes suministrados con el sistema se incluyen documentación y
herramientas para configurar y administrar el sistema, incluidas las del
sistema operativo, el software de administración del sistema, las
actualizaciones del sistema y los componentes del sistema que haya
adquirido con el sistema.
NOTA: compruebe si hay actualizaciones en support.dell.com/manuals y, si
las hay, léalas antes de proceder a la instalación, puesto que a menudo
sustituyen la información contenida en otros documentos.
Obtención de asistencia técnica
Si no comprende alguno de los procedimientos descritos en esta guía o si el
sistema no funciona del modo esperado, consulte el Manual del propietario de
hardware. Dell™ cuenta con una amplia oferta de formación y certificación de
hardware. Para obtener más información, vaya a www.dell.com/training. Es
posible que este servicio no se ofrezca en todas las regiones.
Pasos iniciales con el sistema 91
Información de la NOM (sólo para México)
La información que se proporciona a continuación aparece en el dispositivo
descrito en este documento, en cumplimiento de los requisitos de la Norma
Oficial Mexicana (NOM):
Importador:
Número de modelo: Serie E13S
Voltaje de
100-240 V CA
alimentación:
Frecuencia: 50/60 Hz
Consumo eléctrico: 7,5 - 4,0 A
Especificaciones técnicas
Procesador
®
®
Tipo de procesador Hasta dos procesadores Intel
Xeon
de la
serie 5600
Bus de expansión
Tipo de bus PCI Express de segunda generación
Ranuras para tarjetas de expansión
Ranura 1: PCIe x4 de media longitud y
verticales
altura completa
Ranura 2: PCIe x4 de longitud y
altura completas
Ranura 3: PCIe x8 de media longitud y
altura completa
Ranura 4: PCIe x4, ranura interna para
tarjeta integrada
NOTA: las cuatro ranuras son conectores x8.
92 Pasos iniciales con el sistema
Memoria
Arquitectura Módulos DIMM DDR3 ECC registrados o
sin búfer de 1066 ó 1333 MHz DIMM
Zócalos de módulo de memoria Ocho de 240 patas
Capacidades del módulo de memoria 1 GB, 2 GB, 4 GB o 8 GB
RAM mínima 1 GB con un único procesador
(un DIMM por procesador)
RAM máxima 64 GB (DIMM duales y cuádruples de 8 GB)
Unidades
Unidades de disco duro Hasta doce unidades SAS, SATA o SSD de 3,5
o 2,5 pulgadas de intercambio directo y hasta
dos unidades SAS o SSD de 2,5 pulgadas
cableadas
NOTA: el sistema operativo se instala en las
unidades de disco duro internas con una
configuración RAID 1.
Unidad óptica Unidad de DVD-ROM USB externa opcional
Conectores
Posteriores
NIC
Dos RJ-45 (para NIC de 1 GB integradas)
Serie
9 patas, DTE, compatible con 16550
USB
Dos de 4 patas compatibles con USB 2.0
Vídeo
VGA de 15 patas
Frontales
Vídeo
VGA de 15 patas
USB
Uno de 4 patas compatible con USB 2.0
Internos
USB
Dos de 4 patas compatibles con USB 2.0
Pasos iniciales con el sistema 93
Vídeo
Tipo de vídeo Matrox G200, integrado en la BMC
Memoria de vídeo 8 MB
Alimentación
Suministro de energía de CA (por suministro de energía)
Potencia
750 W (suministro de energía redundante
opcional)
Voltaje
100–240 V CA, autoajustable, 50–60 Hz
Disipación de calor
2 450 BTU/h (718 W) como máximo
Irrupción de corriente máxima
En condiciones normales de línea y en todo el
rango operativo del sistema, la irrupción de
corriente puede alcanzar 55 A por cada
suministro de energía durante 10 ms o menos.
Baterías
Batería del sistema
Batería de tipo botón de litio CR2032 de 3 V
Especificaciones físicas
Altura 8,67 cm (3,42 pulgadas)
Anchura 44,52 cm (17,53 pulgadas)
Profundidad 66,46 cm (26,17 pulgadas)
Peso (configuración máxima) 29 kg (63,8 lbs)
Peso (vacío) 15,85 kg (34,87 lbs)
94 Pasos iniciales con el sistema
Especificaciones ambientales
NOTA: para obtener información adicional acerca de medidas ambientales relativas a
configuraciones del sistema específicas, vaya a
www.dell.com/environmental_datasheets.
Temperatura
En funcionamiento
De 10 °C a 35 °C (de 50 °F a 95 °F) con una
gradación de temperatura máxima de 10 °C
por hora
NOTA: Para altitudes superiores a 900 m, la
temperatura máxima de funcionamiento se
reduce 1 °C cada 300 m (1 °F/550pies)
Almacenamiento
De –40 °C a 65 °C (de –40 °F a 149 °F) con
una gradación de temperatura máxima de
20 °C por hora
Humedad relativa
En funcionamiento
Del 20 al 80% (sin condensación) con una
gradación de humedad máxima del 10%
por hora
En almacenamiento
Del 5 al 95% (sin condensación)
Vibración máxima
En funcionamiento
0,26 G a 5-350 Hz durante 15 minutos
En almacenamiento
1,54 G a 10–250 Hz durante 15 minutos
Impacto máximo
En funcionamiento
Un choque en el sentido positivo del eje z
(un choque en cada lado del sistema) de 31 G
durante 2,6 ms en la orientación de
funcionamiento
En almacenamiento
Seis choques ejecutados consecutivamente en
los ejes x, y y z positivo y negativo (un choque
en cada lado del sistema) de 71 G durante un
máximo de 2 ms
Pasos iniciales con el sistema 95
Especificaciones ambientales (continuación)
Altitud
En funcionamiento
De –16 m a 3 048 m (de –50 pies a 10.000
pies)
NOTA: para altitudes superiores a 900 m, la
temperatura máxima de funcionamiento se
reduce 1 °C cada 300 m (1 °F/550 pies).
Almacenamiento
De –16 m a 10 600 m (de –50 pies a 35,000
pies)
Nivel de contaminación atmosférica
Clase
G2 o menos de acuerdo con ISA-S71.04-1985
