Dell™ PowerVault™
DL2200 Systeme
Handbuch zum Einstieg
in das System
Vorschriftenmodell der Reihe E13S
Anmerkungen, Vorsichtshinweise und Warnungen
ANMERKUNG: Eine ANMERKUNG macht auf wichtige Informationen aufmerk-
sam, mit denen Sie den Computer besser einsetzen können.
VORSICHTSHINWEIS: Hiermit werden Sie auf mögliche Gefahrenquellen hin-
gewiesen, die Hardwareschäden oder Datenverlust zur Folge haben können,
wenn die Anweisungen nicht befolgt werden.
WARNUNG: Durch eine WARNUNG werden Sie auf Gefahrenquellen hingewie-
sen, die materielle Schäden, Verletzungen oder sogar den Tod von Personen zur
Folge haben können.
____________________
Irrtümer und technische Änderungen vorbehalten.
© 2010 Dell Inc. Alle Rechte vorbehalten.
Die Vervielfältigung oder Wiedergabe dieser Materialien in jeglicher Weise ohne vorherige schriftliche
Genehmigung von Dell Inc. ist strengstens untersagt.
In diesem Text verwendete Marken: Dell, das DELL-Logo und PowerVault sind Marken von Dell Inc.;
Intel und Xeon sind eingetragene Marken der Intel Corporation in den USA und anderen Ländern;
Microsoft, Windows und Windows Server sind Marken oder eingetragene Marken der Microsoft
Corporation in den USA und/oder anderen Ländern.
Alle anderen in dieser Dokumentation genannten Marken und Handelsbezeichnungen sind Eigentum
der entsprechenden Hersteller und Firmen. Dell Inc. erhebt keinen Anspruch auf Markenzeichen und
Handelsbezeichnungen mit Ausnahme der eigenen.
Vorschriftenmodell der Reihe E13S
April 2010 Teilenr. JDXV4 Rev. A00
Installation und Konfiguration
WARNUNG: Lesen Sie vor dem Ausführen der folgenden Schritte die Sicher-
heitshinweise für das System.
Auspacken des Systems
Entnehmen Sie das System der Verpackung und identifizieren Sie die einzel-
nen Komponenten.
Lesen Sie vor der Montage der Schienen und dem Einbau des Systems im
Rack zunächst die mit dem System gelieferten Sicherheitshinweise und die
Rack-Installationsanleitung.
Handbuch zum Einstieg in das System 39
Optional – Anschließen von Tastatur, Maus und Bildschirm
Schließen Sie die Tastatur, die Maus und den Bildschirm an (optional).
Die Anschlüsse auf der Rückseite des Systems sind mit Symbolen gekenn-
zeichnet, mit denen sich die entsprechenden Kabel zuordnen lassen. Denken
Sie daran, gegebenenfalls die Schrauben am Stecker des Bildschirmkabels
festzuziehen.
Anschließen der Netzstromkabel
Verbinden Sie die Netzstromkabel mit dem System sowie gegebenenfalls mit
dem Bildschirm.
40 Handbuch zum Einstieg in das System

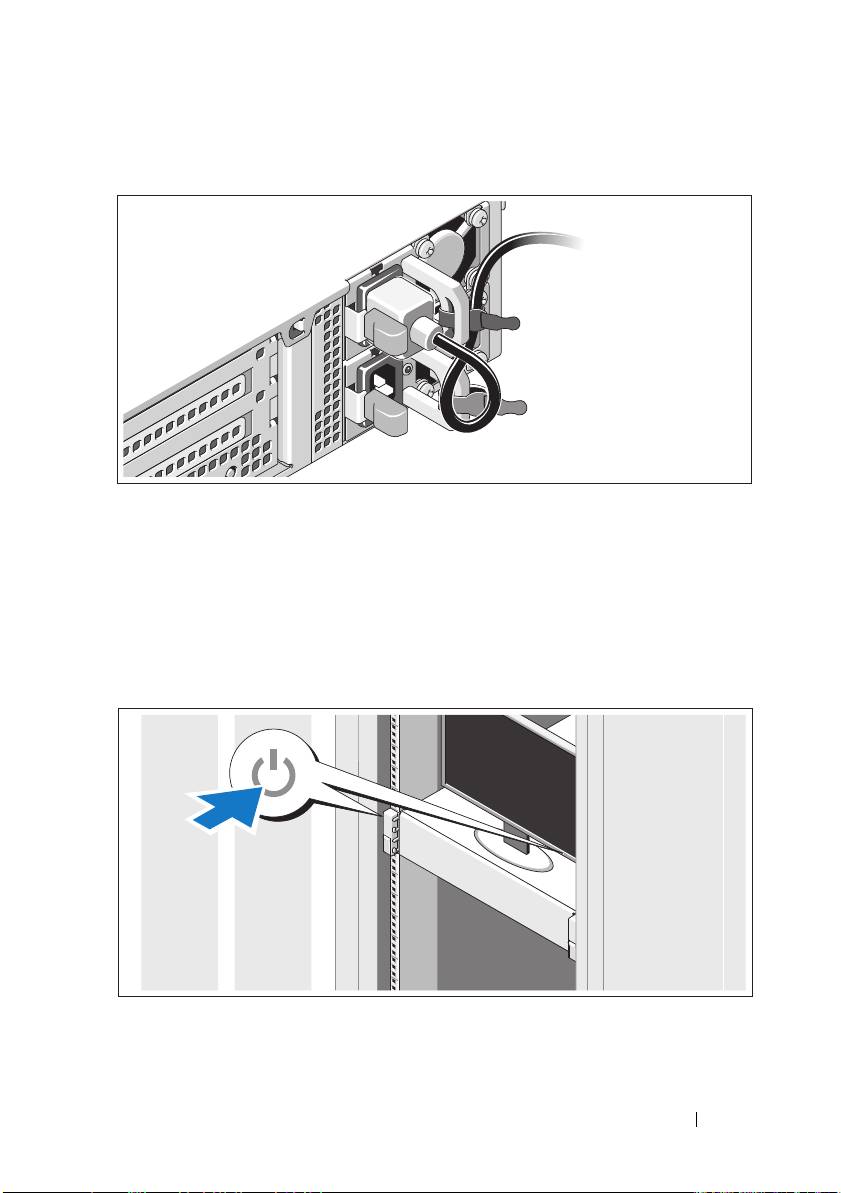

Befestigen der Netzstromkabel
Bilden Sie mit dem Systemnetzstromkabel wie abgebildet eine Schlaufe, und
sichern Sie das Kabel mit dem beigefügten Band an der Klammer. Verbinden
Sie das andere Ende des Netzstromkabels mit einer geerdeten Steckdose oder
einer separaten Spannungsquelle, etwa einer unterbrechungsfreien Stromver-
sorgung (USV) oder einem Stromverteiler (PDU).
Einschalten des Systems
Drücken Sie den Netzschalter am System und am Bildschirm. Die Betriebs-
anzeigen sollten aufleuchten.
Handbuch zum Einstieg in das System 41
Anbringen der optionalen Frontverkleidung
Befestigen Sie die Frontverkleidung (optional).
Informationen zum Betriebssystem
Das Betriebssystem ist vorinstalliert und für die Unterstützung der vorinstal-
lierten Anwendungen konfiguriert. Weitere Informationen über die Anpas-
sung des Betriebssystems an die eigenen Bedürfnisse (nur falls für Ihre Um-
gebung erforderlich) finden Sie in der zusammen mit dem System gelieferten
Dokumentation zum Betriebssystem.
Unterstütztes Betriebssystem
In Ihrem System wurde Microsoft® Windows Server® 2008 Standard (x64)
Edition mit SP2 vorinstalliert.
ANMERKUNG: Das Betriebssystem ist auf den internen Festplatten in einer RAID
1-Konfiguration installiert.
42 Handbuch zum Einstieg in das System
Weitere nützliche Informationen
WARNUNG: Beachten Sie die Sicherheits- und Betriebsbestimmungen, die mit
dem Computer geliefert wurden. Garantiebestimmungen können möglicherweise
als separates Dokument beigelegt sein.
• In der mit der Rack-Lösung gelieferten Rack-Dokumentation ist beschrie-
ben, wie das System in einem Rack installiert wird.
•Im
Hardware-Benutzerhandbuch
finden Sie Informationen über System-
funktionen, Fehlerbehebung im System und zum Installieren oder Aus-
tauschen von Systemkomponenten. Sie finden dieses Dokument online
unter
support.dell.com/manuals
.
• Alle im Lieferumfang des Systems enthaltenen Medien mit Dokumen-
tationen und Hilfsmitteln zur Konfiguration und Verwaltung des Sys-
tems, insbesondere in Bezug auf Betriebssystem, Systemverwaltungs-
software, System-Updates und mit dem System erworbene Komponen-
ten.
ANMERKUNG: Wenn auf der Website support.dell.com/manuals aktua-
lisierte Dokumente vorliegen, lesen Sie diese immer zuerst, denn frühere
Informationen werden damit gegebenenfalls ungültig.
Anfordern von technischer Unterstützung
Falls Sie einen Vorgang in diesem Handbuch nicht nachvollziehen können oder
das System sich nicht wie erwartet verhält, nehmen Sie das Hardware-Benutzer-
handbuch zur Hand. Dell™ bietet umfangreiche Hardware-Schulungen und
Zertifizierungen. Nähere Informationen erhalten Sie unter
www.dell.com/training. Diese Dienstleistungen stehen unter Umständen
nicht an allen Standorten zur Verfügung.
Handbuch zum Einstieg in das System 43
NOM-Informationen (nur für Mexiko)
Die folgenden Informationen beziehen sich auf das in diesem Dokument
beschriebene Gerät und entsprechen den mexikanischen Normen (NOM):
Importeur: Dell Inc. de México, S.A. de C.V.
Paseo de la Reforma 2620 - 11° Piso
Col. Lomas Altas
11950 México, D.F.
Modellnummer: E13S Reihe
Netzspannung: 100-240 V CA
Frequenz: 50/60 Hz
Stromaufnahme: 7,5-4,0 A
Technische Daten
Prozessor
®
®
Prozessortyp Bis zu zwei Intel
Xeon
-Prozessor der
Reihe 5600
Erweiterungsbus
Bustyp PCI-Express der 2. Generation
Riserkarte-Erweiterungssteckplätze Steckplatz 1: PCIe x4, halbe Baulänge, volle
Bauhöhe
Steckplatz 2: PCIe x4, volle Baulänge, volle
Bauhöhe
Steckplatz 3: PCIe x8, halbe Baulänge, volle
Bauhöhe
Steckplatz 4: PCIe x4, interner Steckplatz für
integrierte Karte
ANMERKUNG: Alle vier Steckplätze sind mit
x8-Anschlüssen ausgestattet.
Speicher
Architektur Registrierte oder ungepufferte DDR3-
DIMM-Module mit 1066 oder 1333 MHz
und Error Correcting Code (ECC)
DIMM-Module
44 Handbuch zum Einstieg in das System
Speicher (fortgesetzt)
Speichermodulsockel Achtmal 240-polig
Speichermodulkapazitäten 1 GB, 2 GB, 4 GB oder 8 GB
RAM (Minimum) 1 GB mit einem Einzelprozessor (1 DIMM
pro Prozessor)
RAM (Maximum) 64 GB (Zweifach- und Vierfach-DIMM-
Module mit 8 GB)
Laufwerke
Festplattenlaufwerke Bis zu zwölf hot-swap-fähige SAS-, SATA-
oder SSD-Laufwerke (3,5 Zoll) und bis zu
zwei verkabelte SAS- oder SSD-Laufwerke
(2,5 Zoll).
ANMERKUNG:
Das Betriebssystem ist auf den
internen Festplatten in einer RAID 1-Konfiguration
installiert.
Optisches Laufwerk Optionales externes USB-DVD-ROM-
Laufwerk
Anschlüsse
Rückseite
NIC
Zwei RJ-45 (für integrierte 1-GB-NICs)
Seriell
9-polig, DTE, 16550-kompatibel
USB
Zwei 4-polige Anschlüsse, USB-2.0-konform
Grafik
VGA, 15-polig
Vorderseite
Grafik
VGA, 15-polig
USB
Ein 4-poliger Anschluss, USB-2.0-konform
Intern
USB
Zwei 4-polige Anschlüsse, USB-2.0-konform
Handbuch zum Einstieg in das System 45
Grafik
Grafiktyp Matrox G200, integriert im BMC
Grafikspeicher 8 MB
Power
Netzstromversorgung (je Netzteil)
Leistung
750 W (redundantes Netzteil)
Spannung
100-240 V Wechselstrom, autom.
Bereichseinstellung, 50-60 Hz
Wärmeabgabe
Maximal 2450 BTU/h
Maximaler Einschaltstrom Unter typischen Leitungsbedingungen und
über den gesamten Umgebungsbetriebsbereich
des Systems kann der Einschaltstrom 55 A pro
Netzteil erreichen (über einen Zeitraum von
10 ms oder weniger)
Batterien
Systembatterie
Lithium-Knopfzelle CR 2032 (3,0 V)
physischer
Höhe 8,67 cm
Breite 44,52 cm
Tiefe 66,46 cm
Gewicht (maximale Konfiguration) 29,0 kg
Gewicht (leer) 15,85 kg
46 Handbuch zum Einstieg in das System
Umgebungsbedingungen
ANMERKUNG: Weitere Informationen zu Umgebungsbedingungen bei verschiedenen
Systemkonfigurationen finden Sie unter www.dell.com/environmental_datasheets.
Temperatur
Betrieb
10° bis 35 °C mit einem max. Temperatur-
gradienten von 10 °C pro Stunde
ANMERKUNG: Bei Höhen über 900 Meter
verringert sich die maximale Betriebstempe-
ratur um 1 °C/300 m.
Lagerung
-40° bis 65 °C mit einem maximalen Tempe-
raturgradienten von 20 °C pro Stunde
Relative Luftfeuchtigkeit
Betrieb
20% bis 80% (nicht kondensierend) mit
einem Anstieg der Luftfeuchtigkeit von 10%
pro Stunde
Lagerung
5 bis 95% (nicht kondensierend)
Zulässige Erschütterung
Betrieb
0,26 G bei 5-350 Hz, 15 Min. lang
Lagerung
1,54 G bei 10-250 Hz, 15 Min. lang
Zulässige Stoßeinwirkung
Betrieb
Ein Stoß von 31 G in der positiven z-Achse
(ein Stoß auf jeder Seite des Systems) über
einen Zeitraum von 2,6 ms in der Betriebs-
richtung
Lagerung
Sechs nacheinander ausgeführte Stöße mit
71 G von bis zu 2 ms Dauer in positiver und
negativer x-, y- und z-Richtung (ein Stoß auf
jeder Seite des Systems)
Handbuch zum Einstieg in das System 47
Umgebungsbedingungen (fortgesetzt)
Höhe über NN
Betrieb
-16 bis 3048 m
ANMERKUNG: Bei Höhen über 900 Meter
verringert sich die maximale Betriebstempe-
ratur um 1 °C/300 m.
Lagerung
-16 bis 10.600 m
Luftverschmutzungsklasse
Klasse
G2 oder niedriger gemäß ISA-S71.04-1985
